MANUALE UTENTE FWT06CT DAIKIN

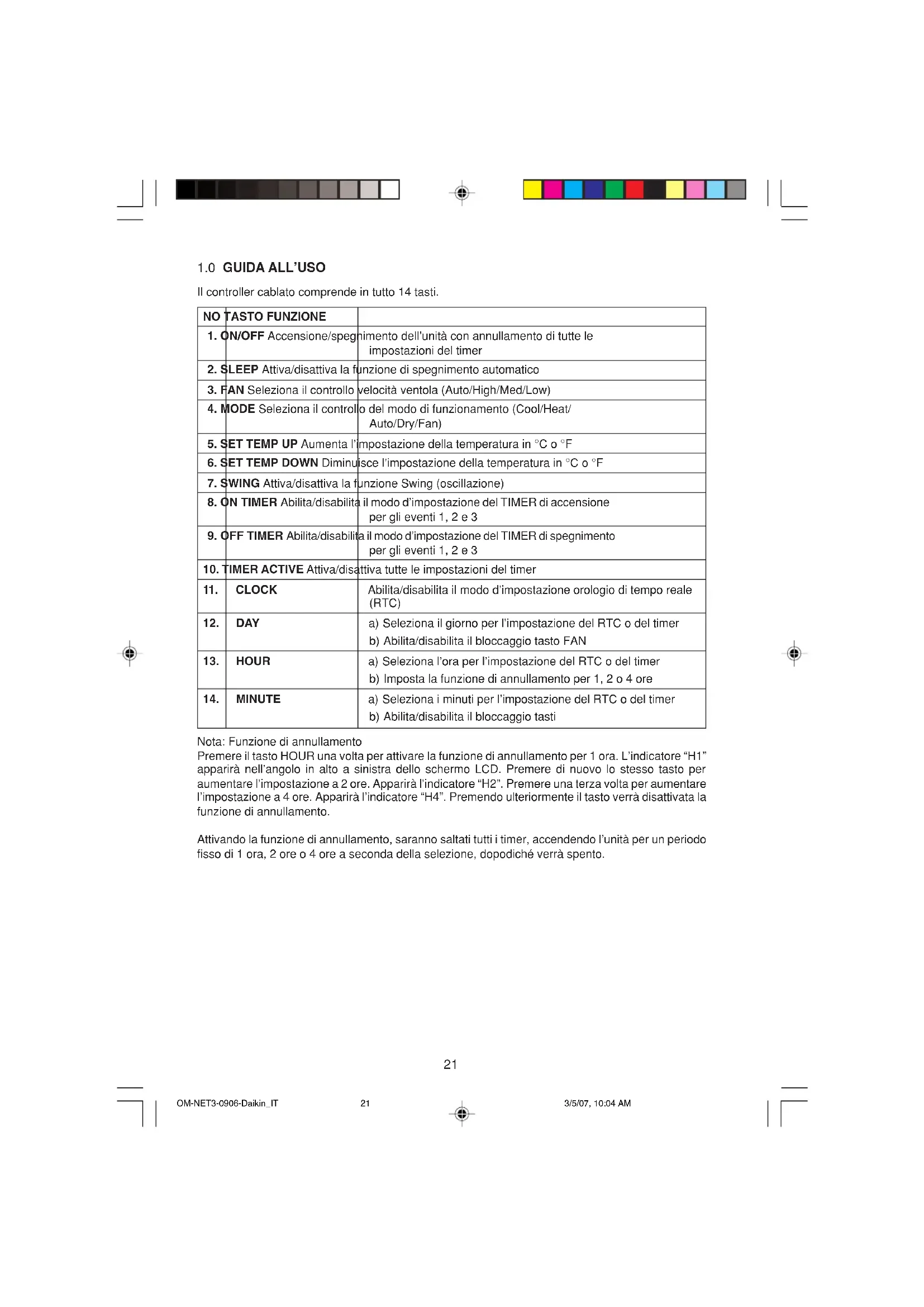

1. ON/OFF Accensione/spegnimento dell’unità con annullamento di tutte le

impostazioni del timer

2. SLEEP Attiva/disattiva la funzione di spegnimento automatico

3. FAN Seleziona il controllo velocità ventola (Auto/High/Med/Low)

4. MODE Seleziona il controllo del modo di funzionamento (Cool/Heat/

5. SET TEMP UP Aumenta l’impostazione della temperatura in °C o °F

6. SET TEMP DOWN Diminuisce l’impostazione della temperatura in °C o °F

7. SWING Attiva/disattiva la funzione Swing (oscillazione)

8. ON TIMER Abilita/disabilita il modo d’impostazione del TIMER di accensione

per gli eventi 1, 2 e 3

9. OFF TIMER Abilita/disabilita il modo d’impostazione del TIMER di spegnimento

per gli eventi 1, 2 e 3

10. TIMER ACTIVE Attiva/disattiva tutte le impostazioni del timer

11. CLOCK Abilita/disabilita il modo d’impostazione orologio di tempo reale

12. DAY a) Seleziona il giorno per l’impostazione del RTC o del timer

b) Abilita/disabilita il bloccaggio tasto FAN

13. HOUR a) Seleziona l’ora per l’impostazione del RTC o del timer

b) Imposta la funzione di annullamento per 1, 2 o 4 ore

14. MINUTE a) Seleziona i minuti per l’impostazione del RTC o del timer

b) Abilita/disabilita il bloccaggio tasti

Il controller cablato comprende in tutto 14 tasti. Nota: Funzione di annullamento Premere il tasto HOUR una volta per attivare la funzione di annullamento per 1 ora. L’indicatore “H1” apparirà nell’angolo in alto a sinistra dello schermo LCD. Premere di nuovo lo stesso tasto per aumentare l’impostazione a 2 ore. Apparirà l’indicatore “H2”. Premere una terza volta per aumentare l’impostazione a 4 ore. Apparirà l’indicatore “H4”. Premendo ulteriormente il tasto verrà disattivata la funzione di annullamento. Attivando la funzione di annullamento, saranno saltati tutti i timer, accendendo l’unità per un periodo fisso di 1 ora, 2 ore o 4 ore a seconda della selezione, dopodiché verrà spento. OM-NET3-0906-Daikin_IT 3/5/07, 10:04 AM2122

1.1 Tasto ON/OFF (Acceso/Spento)

• Avvio: Quando il condizionatore viene spento premere il tasto ON/OFF (Acceso/Spento). Le spie luminose ed il condizionatore si accendono.

• Arresto: Quando si accende il condizionatore, premere il tasto ON/OFF (Acceso/Spento). Le spie luminose ed il condizionatore si spengono.

1.2 Tasto di Riposo (SLEEP)

Premere il tasto di riposo (SLEEP) per attivare la funzione riposo/ risparmio energetico.

1.3 Tasto FAN (Ventola)

Premere il tasto FAN (Ventola) per selezionare la velocità tra AUTO (AUTOMATICO), HIGH (ALTA), MEDIUM (MEDIA)

1.4 Tasto MODE (Funzione)

Premere il tasto MODE (Funzione) per cambiare le operazioni da COOL (FRESCO), HEAT (CALDO), AUTO (AUTOMATICO), DRY (SECCO), FAN (VENTOLA)

La modalità Auto non è disponibile per l’impianto ad acqua fredda. La modalità Rilevazione automatica non è disponibile nell’impianto a 2 condotti ad acqua fredda (CW). Essa è invece disponibile nell’impianto a 4 condotti ad acqua fredda (CW). Controllare il display per verificare la funzione impostata.

1.5 Tasto Temperatura Impostata ‘▲’ o ‘▼’

Premere il tasto temperatura ed impostare la temperatura di vostra scelta. Premendo una volta il tasto ‘▲’ o ‘▼’, la temperatura cambia di 1°C [o 1°F]. La temperatura può essere impostata tra i valori di 16°C e 30°C (61° e 86°F) o 20°C e 30°C (68°F e 86°F). È possibile impostare il campo di temperatura regolando il ponticello di derivazione dietro lo schermo LCD del telecomando (fare riferimento alla tabella sotto). La temperatura può essere impostata quando è in funzione la ventola. Premendo contemporaneamente i tasti ‘▲’ e ‘▼’ l’unità di temperatura varia da °C a °F e viceversa.

1.6 Tasto Oscillazione Ventola (SWING)

Premere il tasto oscillazione ventola (SWING) per attivare la funzione getto d’aria.

1.7 Impostazione Orario

i) Impostazione orologio di tempo reale

Premere il tasto CLOCK una volta per attivare il modo d’impostazione RTC. Premere di nuovo lo stesso tasto per riabilitare il modo d’impostazione RTC. In modalità impostazione RTC, apparirà “SET CLOCK” sullo schermo LCD lampeggiando ad intervalli di 0,5 secondi. È possibile cambiare le impostazioni del RTC e del giorno premendo il tasto DAY, il tasto HOUR o il tasto MINUTE. Se non vengono premuti altri tasti relativi all’orologio (DAY, HOUR e MINUTE) per 15 secondi, l’unità uscirà dal modo impostazione OROLOGIO.

ii) Timer programmabile su 7 giorni

L’unità è munita di funzioni per 3 eventi, ogni evento ha un TIMER di accessione ed un TIMER di spegnimento. Premere il tasto del timer (ON TIMER o OFF TIMER) per abilitare il modo d’impostazione del timer per l’evento 1. Premere di nuovo lo stesso tasto per abilitare il modo d’impostazione del timer per l’evento

2. Premere una terza volta per abilitare il modo d’impostazione del timer per l’evento 3 (Evento

telecomando). Premendo ulteriormente il tasto l’unità uscirà dal modo d’impostazione del timer. Tutti i timer sono azionati da eventi ed è possibile annullarli tramite il tasto ON/OFF e la funzione di annullamento.

iii) Impostazione dei timer per evento 1 ed evento 2

In modalità impostazione timer, apparirà “SET TIMER” sullo schermo LCD lampeggiando ad intervalli di 0,5 secondi. Per l’impostazione del timer dell’evento 1, appariranno l’indicazione ‘ ON’ o ‘ OFF’ e la cifra 1 nell'angolo in alto a sinistra dello schermo LCD. L’indicazione ‘ ON’ o ‘ OFF’ e la cifra “2” appariranno durante l’impostazione del timer per l’evento 2. Per modificare l’impostazione del timer premere il tasto DAY, HOUR o MINUTE. Se non vengono premuti altri tasti relativi all’orologio (DAY, HOUR e MINUTE), l’unità uscirà dal modo impostazione del timer. Ponticello 20 - 30 Applicazione SET Imposta campo di temperatura : 20°C e 30°C (68°F e 86°F) OFF Imposta campo di temperatura : 16°C e 30°C (61°F e 86°F) ENGLISH ITALIANO OM-NET3-0906-Daikin_IT 3/5/07, 10:04 AM2223

iv) Impostazione dei timer per evento 3 tramite telecomando (Opzionale)

Questo timer può essere controllato sia tramite il telecomando, sia i tasti ON TIMER o OFF TIMER. Il timer 3 si imposta come i timer 1 e 2 sopra, eccetto che l’impostazione del GIORNO non è disponibile perché l’impostazione di questo timer è valida ogni giorno. L’indicatore “3” appare durante il modo l’impostazione del timer per l’evento 3. ‘ ON’ o ‘ OFF’ lampeggerà ad intervalli di 0,5 secondi durante l’impostazione del timer. Se non vengono premuti altri tasti relativi all’orologio (DAY, HOUR e MINUTE), l’unità uscirà dal modo impostazione del timer. L’impostazione del timer ON/OFF ricevuta dal telecomando prevarrà sull’impostazione del timer per l’evento 3 proveniente dall’unità.

1.8 Attivazione ed annullamento dei timer

Questi time non vengono azionati se il time non è attivo. Per attivare i timer, premere il tasto TIMER ACTIVE fino a quando non appare “TIMER ACTIVE” sullo schermo LCD. Questo simbolo indica che i timer per evento 1, evento 2 e/o evento 3 sono attivi. Premendo gli stessi passaggi verranno disattivati i timer ed il simbolo “TIMER ACTIVE” scomparirà. Un altro metodo per annullare l’impostazione dei timer e di cambiare individualmente l’impostazione dell’ora dei timer su zero. Con l’impostazione su zero, lo schermo LCD indica --:--, quindi il corrispondente timer sarà disabilitato.

1.9 Bloccaggio tasti

Questa funzione di bloccaggio tasti inibita qualsiasi modifica alle impostazioni. Premere il tasto MINUTE 3 volte in rapida successione per attivare la funzione bloccaggio tasti, apparirà “KEYLOCK” sullo schermo LCD. Quando tutti i tasti sono bloccati, è possibile premere solo il tasto ON/OFF ed il tasto MINUTE. Per annullare la funzione di blocco dei tasti, premere il tasto MINUTE per tre volte consecutive e la scritta "KEYLOCK” scomparirà.

1.10 Bloccaggio ventola

Premendo il tasto DAY per 3 volte consecutive entro 1,5 secondi, il simbolo della ventola (indicato sopra) scomparirà e verrà inibito il tasto della ventola. Premere il tasto DAY 3 volte per annullare la funzione bloccaggio ventola.

1.11 Batteria tampone

La batteria tampone viene utilizzata per conservare le impostazioni del RTC e del timer programmabile di 7 giorni durante un’interruzione di corrente. Per unità senza batteria tampone, l’impostazione di default è 12:00 am e il timer verrà cancellato durante l’accensione.

2.0 INDICATORE DI ERRORE

Qualora fosse rilevata una condizione anormale, sarà indicato un codice d’errore. Quando viene aperta la linea di trasmissione tra scheda principale ed unità, viene indicato un codice d’errore ‘EOP’. Per gli errori rilevati dalla scheda principale, il formato del codice d’errore sarà come segue: Sistema DX: Sistema CW: Errore Sette segmenti Sensore ambiente mancante/in cortocircuito E1 Sensore del fan-coil interno mancante/in cortocircuito E2 Sensore del fan-coil esterno mancante/in cortocircuito E3 Compressore sovraccarico E4 Sovraccarico anormale del compressore esterno o perdita di gas E5 Guasto per condensa pompa acqua E6 Errore Sette segmenti Errore sensore ambiente E1 Errore sensore acqua condotto E2 Guasto acqua condotto E5 Errore pompa acqua E6 OM-NET3-0906-Daikin_IT 3/5/07, 10:04 AM2324

I seguenti accessori sono forniti insieme a questo manuale. Vi preghiamo di controllare e di contattare il vostro fornitore dovesse mancare qualcosa. 1 Telecomando 2 Viti in legno 4,1 x 16 (2 viti) & Viti (2) 3 Manuale d’istruzioni 4 Batteria 5 Cavi di collegamento

3.2 Guida al Montaggio

i) Aprire la scatola del telecomando a cristalli liquidi separandone il pannello superiore da

quello inferiore usando un cacciavite. Inserite il cacciavite nell’apposita scanalatura e far leva verso l’esterno.

ii) Fissare il pannello inferiore alla parete utilizzando le 2 viti in legno.

Quindi, inserire i fili del connettore a 4 piedini (dalla scheda principale) attraverso la fessura in alto nel centro della scatola come indicato sotto.

iii) Per selezionare modelli solo raffreddamento o solo riscaldamento è necessario effettuare

alcune variazioni alle impostazioni dei commutatori DIP.

iv) Richiudere le parti del telecomando. Agganciare le due sporgenze superiori nelle rispettive

fessure e chiudere facendo pressione. Fessura inferiore per l’apertura del pannello a LCD Telecomando a cristalli liquidi (pannello inferiore) Telecomando a cristalli liquidi (pannello superiore) 2 x Vite in legno Cavi di collegamento IMPOSTAZIONE DEL PONTICELLO DI DERIVAZIONE PER LA SELEZIONE DEL MODELLO

• La modalità RILEVAZIONE AUTOMATICA non è disponibile per l’impianto ad acqua fredda (CW) J H JD Applicazione Modello/Nota OFF OFF RILEVAMENTO AUTOMATICO Dipende dalla scheda principale OFF SET Sistema CW & DX Export cool (EC) SET OFF Sistema CW & DX Pompa di calore (HP) SET SET RILEVAMENTO AUTOMATICO Pompa di calore automatica (AP) ENGLISH ITALIANO OM-NET3-0906-Daikin_IT 3/5/07, 10:05 AM2425 ΑΡΙΘ. ΠΛΗΚΤΡΟ ΛΕΙΤΟΥΡΓΙΑ
