GEBRUIKSAANWIJZING FWT06CT DAIKIN

1. ON/OFF Schakel het apparaat aan/uit en overheers alle timer-instellingen

2. SLEEP Activeer/ deactiveer de slaapfunctie

3. FAN Kies de ventilatorsnelheid (automatisch/hoog/middel/laag)

4. MODE Kies de bediening bedrijfsfunctie (koelen/verwarmen/automatisch/drogen/

5. SET TEMP UP Verhoog de geprogrammeerde temperatuur in °C of °F

6. SET TEMP DOWN Verlaag de geprogrammeerde temperatuur in °C of °F

7. SWING Activeer/deactiveer de zwaaifunctie

8. ON TIMER Schakel de ON TIMER programmeerfunctie voor termijn 1,2 en 3 in/uit

9. OFF TIMER Schakel de OFF TIMER programmeerfunctie voor termijn 1,2 en 3 in/uit

10. TIMER ACTIVE Activeer/deactiveer alle geprogrammeerde timers

11. CLOCK Schakel de programmeerfunctie voor de realtime-klok (RTC) in/uit

12. DAY a) Kies de dag voor de RTC of voor de timer-programmering

b) Schakel het toetsslot voor de FAN in/uit

13. HOUR a) Kies het uur voor de RTC of voor de timer-programmering

b) Programmeer de overneemfunctie voor 1, 2 of 4 uur

14. MINUTE a) Kies de minuut voor de RTC of voor de timer-programmering

b) Schakel het toetsslot in/uit

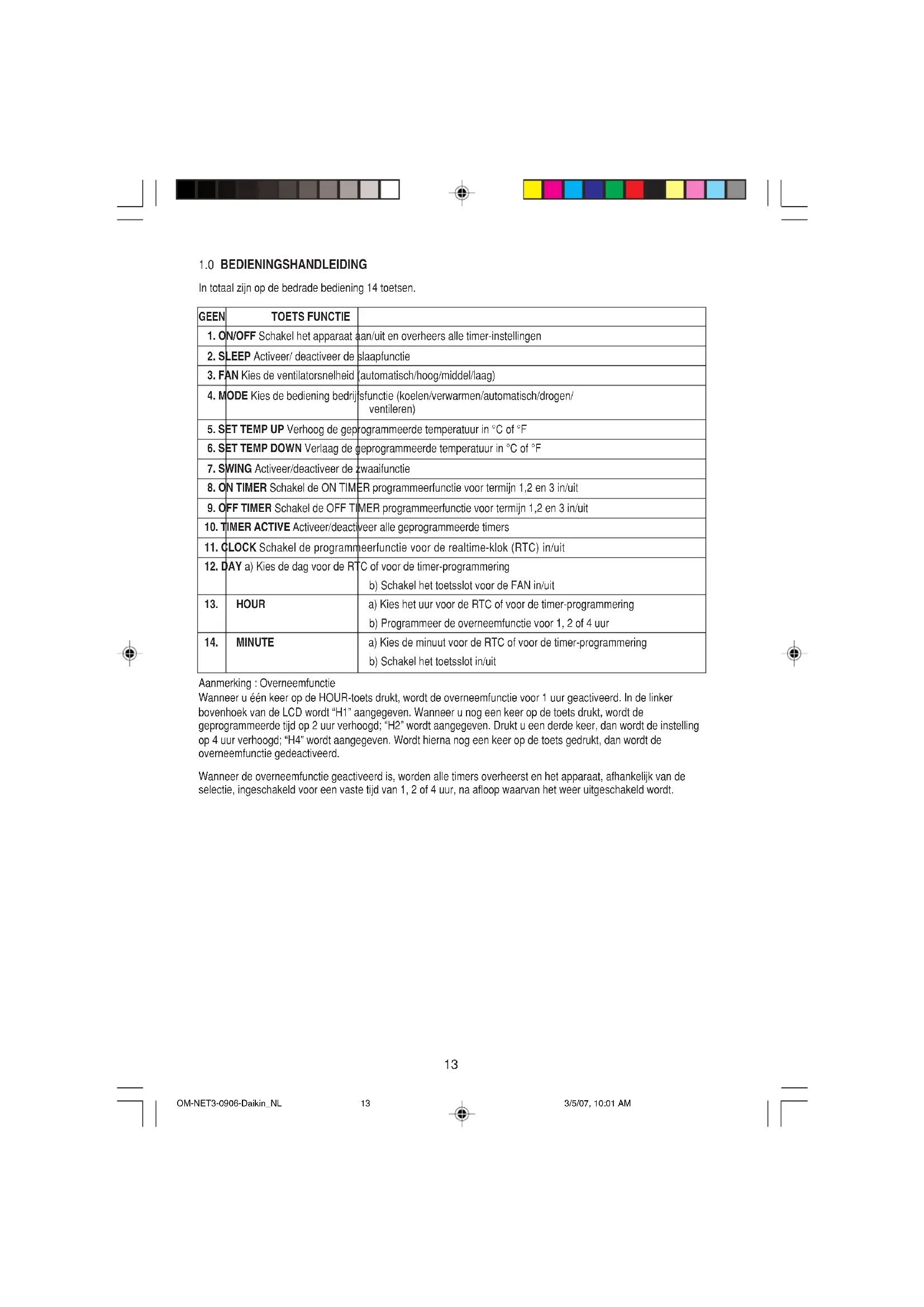

1.0 BEDIENINGSHANDLEIDING

In totaal zijn op de bedrade bediening 14 toetsen. Aanmerking : Overneemfunctie Wanneer u één keer op de HOUR-toets drukt, wordt de overneemfunctie voor 1 uur geactiveerd. In de linker bovenhoek van de LCD wordt “H1” aangegeven. Wanneer u nog een keer op de toets drukt, wordt de geprogrammeerde tijd op 2 uur verhoogd; “H2” wordt aangegeven. Drukt u een derde keer, dan wordt de instelling op 4 uur verhoogd; “H4” wordt aangegeven. Wordt hierna nog een keer op de toets gedrukt, dan wordt de overneemfunctie gedeactiveerd. Wanneer de overneemfunctie geactiveerd is, worden alle timers overheerst en het apparaat, afhankelijk van de selectie, ingeschakeld voor een vaste tijd van 1, 2 of 4 uur, na afloop waarvan het weer uitgeschakeld wordt. OM-NET3-0906-Daikin_NL 3/5/07, 10:01 AM1314

• Starten: Wanneer het apparaat uitgeschakeld is, druk dan op de ON/OFF toets. De LED op het bedieningspaneel begint te branden en het apparaat wordt ingeschakeld.

• Buiten werking zetten: Wanneer het apparaat ingeschakeld is, druk dan op de ON/OFF toets. De LED op het bedieningspaneel gaat uit en de besturing wordt uitgeschakeld.

Druk op de SLEEP-toets om de slaapfunctie of de energiespaarfunctie te activeren.

Druk op de MODE-toets, om de functie te wisselen tussen COOL (KOELEN), HEAT (VERWARMEN), AUTO (AUTOMATISCH), DRY (DROGEN), FAN (VENTILEREN). De automatische functie is niet beschikbaar voor koudwatersysteem (CW). De automatische modus is niet beschikbaar voor een 2 leiding systeem voor koud water (CW). Het is wel beschikbaar voor een 4 leiding systeem met koud water (CW). Controleer op het display, welke besturingsfunctie ingesteld is.

1.5 ‘▲’ of ‘▼’ Temperatuurinsteltoets

Druk op de temperatuurtoets en stel de gewenste temperatuur in. Door één keer op de toets ‘▲’ of ‘▼’ te drukken, verandert de temperatuur met 1°C [of 1°F]. De temperatuur kan ingesteld worden binnen het bereik 16°C~30°C (61°F~86°F) of 20°C~30°C (68°F~86°F). Het bereik kan ingesteld worden door de parallelschakelaar achter de LCD-afstandsbediening om te zetten (zie tabel hieronder). In de ventileringsfunctie kan te temperatuur niet ingesteld worden. Indien u tegelijkertijd op ‘▲’ en ‘▼’ drukt, verandert de temperatuur van het apparaat van °C naar °F en omgekeerd.

Druk op de SWING-toets, om de luchtwaaierfunctie in te schakelen.

Wanneer u één keer op de CLOCK-toets drukt, word de RTC-instelfunctie geactiveerd. Wanneer u opnieuw op deze knop drukt wordt de RTC-instelfunctie uitgeschakeld. In de RTC-functie is op de LCD "SET CLOCK” te zien. De RTC en de ingestelde dag kan veranderd worden, door op de DAY, de HOUR of de MINUTE toets te drukken. Indien gedurende 15 seconden niet meer op een tijdtoets (DAY, HOUR, MINUTE) gedrukt wordt, verlaat het apparaat de CLOCK- instellingsmodus.

ii) Timers voor 7 dagen-programmering

Het apparaat heeft 3 termijnfuncties, elke termijn heeft een ON TIMER en een OFF TIMER. Wanneer u op de timer-toets drukt (ON TIMER of OFF TIMER) wordt de timer-programmeerfunctie van de 1 ste termijn ingesteld. Drukt u nogmaals op dezelfde toets, dan wordt de timerprogrammeerfunctie van de 2

termijn ingesteld. Driemaal drukken schakelt de timer-programmeerfunctie (met afstandsbediening) van de 3

termijn in. Wanneer u daarna nog een keer op de toets drukt, verlaat het apparaat de instellingsmodus. Alle timers worden via de termijn gestart en kunnen beheerst worden met de ON/OF toets of via de overneemfunctie.

iii) Programmeer de timers van termijn 1 en termijn 2.

In de programmeerfunctie knippert op de LCD “SET TIMER" met 0,5 seconden interval. Voor de programmering van termijn 1, wordt op de LCD ‘ ON’ of ‘ OFF’ aangegeven en het cijfer "1" verschijnt in de linker bovenhoek van de LCD. Bij de programmering van termijn 2, wordt op de LCD ‘ ON’ of ‘ OFF’ aangegeven en het cijfer "2" verschijnt in de linker bovenhoek van de LCD. De timerinstelling kan veranderd worden, door op de DAY-toets, de HOUR-toets, of de MINUTE-toets te drukken. Indien niet meer op een tijdtoets (DAY, HOUR, MINUTE) gedrukt wordt, verlaat het apparaat de CLOCK-instellingsmodus. Overbrugging 20 - 30 Aanwending SET Stel het temperatuurbereik : 20°C ~ 30°C (68°F ~ 86°F) in OFF Stel het temperatuurbereik : 16°C ~ 30°C (61°F ~ 86°F) in ENGLISH NEDERLANDS OM-NET3-0906-Daikin_NL 3/5/07, 10:01 AM1415

iv) Programmeer de timer voor termijn 3 via de afstandsbediening (Optioneel)

De timer kan extra bediend worden via de afstandsbediening en bovendien met de toetsen ON TIMER of OFF TIMER. Timer 3 kan geprogrammeerd worden zoals de timers 1 en 2 hierboven, behalve dat de DAY-instelling niet beschikbaar is, omdat de timer-programmering voor elke dag geldt. In de programmeerfunctie voor termijn 3 wordt op de LCD “3” aangegeven. ‘ ON’ of ‘ OFF’ knipper tijdens de programmering, met 0,5 seconden interval. Indien niet meer op een tijdtoets (DAY, HOUR, MINUTE) gedrukt wordt, verlaat het apparaat de CLOCK-instellingsmodus. De ON/OFF timer-instelling via de afstandsbediening overheerst de instelling voor termijn 3 op het apparaat.

1.8 Activering en annulering van de timers

Deze timers beginnen niet te lopen, wanneer ze niet geactiveerd zijn. Om de timers te activeren, moet u op het apparaat op de TIMER ACTIVE-toets drukken en “TIMER ACTIVE” verschijnt op de LCD. Dit symbool geeft aan, dat de timers van de termijnen 1, 2 en 3 actief zijn. Wanneer u opnieuw op dezelfde toets drukt, worden de timers gedeactiveerd en het symbool “TIMER ACTIVE” verdwijnt. Een andere methode om de timerprogrammering te annuleren, is de tijdinstelling van alle timers op nul te zetten. Wanneer de tijdsinstelling op nul staat, verschijnt in het LCD-display --:--, en de betreffende timer wordt dan uitgeschakeld.

Deze toetsslotfunctie verhindert de verandering van de programmering. Wanneer u 3 keer achter elkaar op de MINUTE-toets drukt, wordt de toetsslotfunctie geactiveerd en “KEYLOCK” verschijnt op de LCD. Wanneer alle toetsen afgesloten zijn, kan alleen op de ON/OFF en op de MINUTE toets worden gedrukt. Om de toetsslotfunctie te annuleren, moet u achter elkaar 3 keer op de MINUTE-toets drukken en het woord “KEYLOCK" verdwijnt.

Wanneer u, binnen 15 seconden, 3 keer achter elkaar op de DAY-toets drukt, verdwijnt het ventilatorsymbool (zie hierboven) en de ventilatortoets wordt buiten werking gesteld, Druk 3 keer op de DAY-toets om de ventilatorslotfunctie te annuleren.

1.11 Batterij-ondersteuning

De batterij-ondersteuning dient om, bij stroomuitval, de instelling van de RTC en de 7 dagen-programmering van de timers te handhaven. Voor apparaten zonder batterij-ondersteuning, staat, wanneer weer stroom voorhanden is, de uurtijd standaardmatig op 12:00 en de timers zijn teruggezet op nul.

2.0 STORINGSINDICATOR

Indien de een of andere abnormaliteit wordt vastgesteld, verschijnt een storingscode. Wanneer de transmissielijn tussen het hoofdschakelbord en de leiding van het apparaat open is, verschijnt een storingscode “EOP”. Voor de storingen die door het hoofdschakelbord vastgesteld worden, is het formaat van de storingscode als volgt: DX-systeem: CW-systeem: Storing 7 Segmenten Ontbreken/kortsluiting ruimtesensor E1 Ontbreken/kortsluiting sensor binnenspiraal E2 Ontbreken/kortsluiting sensor buitenspiraal E3 Overbelasting compressor E4 Abnormale uitschakeling van de compressor door overbelasting of gaslek buiten

Het volgende toebehoor is inbegrepen bij dit handboek. Indien een deel niet voorhanden is, contacteer dan onmiddellijk uw handelaar. 1 Afstandsbediening 2 Houtschroef 4,1 x 16 (2 stuks) & kolomschroef (2stuks) 3 Gebruiksaanwijzing 4 Batterij 5 Verbindingsdraden

3.2 Stap voor stap gids

i) Open eerst, met een schroevendraaier, de LCD-afstandsbediening aan de onderkant en aan de

bovenkant van de behuizing. Steek hiertoe de schroevendraaier in de onderste sleuf en schuif hem dan langzaam naar buiten.

ii) Maak het onderste deel van de behuizing met de twee meegeleverde houtschroeven aan de muur

vast. Voer dan de 4-pins verbindingsdraden (vanaf het hoofdschakelbord) door de sleuf, midden bovenaan de behuizing, zoals hieronder getoond.

iii) Om een model alleen maar voor koeling of een warmtepomp te kiezen, moet de instelling van de

parallelschakelaar veranderd worden.

iv) Doe de bovenkant van de behuizing weer op de onderkant. Haak de twee bovenhaken in de

desbetreffende sleuven en klik het onderste deel vast. Onderste sleuf om de LCD-behuizing te openen LCD-afstandsbediening (Onderste deel) LCD-afstandsbediening (bovendeel) 2 x Houtschroeven Verbindingsdraden

• Automatische herkenning is niet beschikbaar voor koelwatersysteem (CW). ENGLISH NEDERLANDS OM-NET3-0906-Daikin_NL 3/5/07, 10:01 AM1617
