BEDIENUNGSANLEITUNG FWT06CT DAIKIN

1. ON/OFF An / Aus des Geräts mit Löschung aller Timer-Funktionen

2. SLEEP Aktivierung / Deaktivierung der Schlaffunktion

3. FAN Auswahl der Steuerung für Ventilatorgeschwindigkeiten

(Auto/ Hoch/ Mittel/ Niedrig)

4. MODE Auswahl der Steuerung für Betriebsmodi (Kühlen/ Heizen/ Auto/

Trocknen/ Ventilator)

5. SET TEMP UP Eingestellte Temperatur in °C oder °F erhöhen

6. SET TEMP DOWN Eingestellte Temperatur in °C oder °F senken

7. SWING Pendelsteuerung aktivieren/ deaktivieren

8. ON TIMER Einschalten/ Ausschalten des ON TIMER-Einstellungsmodus

von Ereignis 1, 2 und 3

9. OFF TIMER Einschalten/ Ausschalten der OFF TIMER-Einstellungsmodus

von Ereignis 1, 2 und 3

10. TIMER ACTIVE Alle eingestellten Timer aktivieren/ deaktivieren

11. CLOCK Einschalten/ Ausschalten des Einstellungsmodus der reellen

12. DAY a) Den Tag für RTC oder Timereinstellung auswählen

b) Einschalten/ Ausschalten der FAN-Tastensperre

13. HOUR a) Die Stunde für RTC oder Timereinstellungen auswählen

b) Override-Funktion für 1, 2 oder 4 Stunden einstellen

14. MINUTE a) Die Minute für RTC oder Timereinstellungen auswählen

b) Tastensperre einschalten/ ausschalten

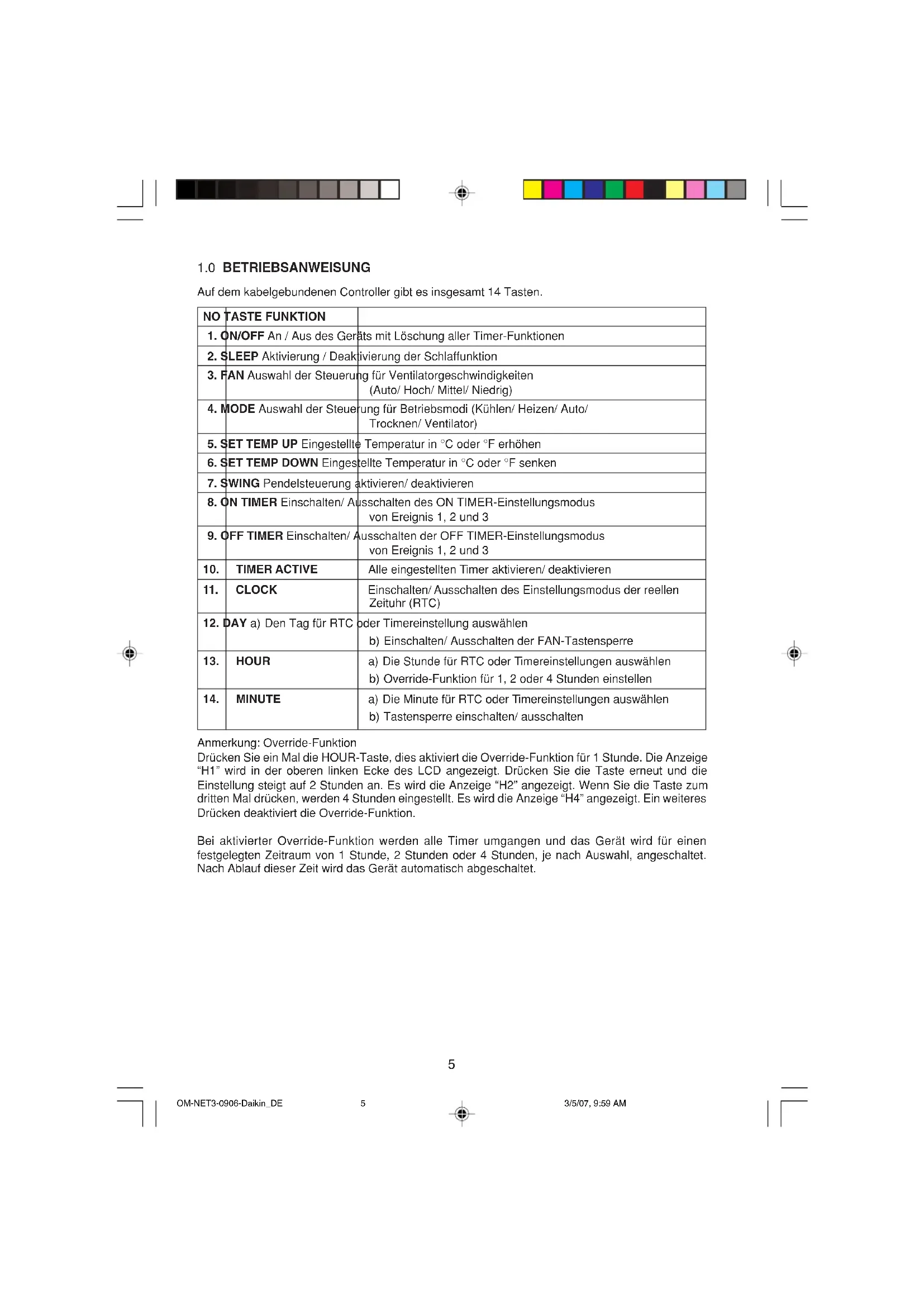

1.0 BETRIEBSANWEISUNG

Auf dem kabelgebundenen Controller gibt es insgesamt 14 Tasten. Anmerkung: Override-Funktion Drücken Sie ein Mal die HOUR-Taste, dies aktiviert die Override-Funktion für 1 Stunde. Die Anzeige “H1” wird in der oberen linken Ecke des LCD angezeigt. Drücken Sie die Taste erneut und die Einstellung steigt auf 2 Stunden an. Es wird die Anzeige “H2” angezeigt. Wenn Sie die Taste zum dritten Mal drücken, werden 4 Stunden eingestellt. Es wird die Anzeige “H4” angezeigt. Ein weiteres Drücken deaktiviert die Override-Funktion. Bei aktivierter Override-Funktion werden alle Timer umgangen und das Gerät wird für einen festgelegten Zeitraum von 1 Stunde, 2 Stunden oder 4 Stunden, je nach Auswahl, angeschaltet. Nach Ablauf dieser Zeit wird das Gerät automatisch abgeschaltet. OM-NET3-0906-Daikin_DE 3/5/07, 9:59 AM56

1.1 ON/ OFF Taste (EIN/AUS)

• Beginn des Betriebs: Ist das Gerät ausgeschaltet, die ON/OFF (EIN/AUS) Taste betätigen. Betriebs-LED leuchtet auf, das Gerät ist eingeschaltet.

• Abschalten des Betriebs: Ist das Gerät eingeschaltet, die ON/OFF (EIN/AUS) Taste betätigen. Betriebs-LED erlischt und das Gerät ist ausgeschaltet.

1.2 SCHLAF-Taste (SLEEP)

Zum Aktivieren des Schlaf- oder Energiespar-Betriebs die SCHLAF-Taste (SLEEP) betätigen.

1.3 GEBLÄSE-Taste (FAN)

Zur Auswahl der AUTO (AUTO), HOCH (HIGH), MITTEL (MEDIUM) oder NIEDRIG (LOW) – Kühlgebläsedrehzahl die GEBLÄSE-Taste (FAN) betätigen.

1.4 MODUS-Taste (MODE)

Die MODE (MODUS) Taste betätigen, um den Betrieb von COOL (KÜHL) ,HEAT (WARM), AUTO (AUTO), DRY (TROCKEN) oder FAN (GEBLÄSE) zu schalten. Der AUTO modus steht für das Gekühlte Wasser(CW)-System nicht zur Verfügung. Der Auto-Modus ist für Kaltwasser (CW) 2-Rohrsystem nicht verfügbar. Es ist für Kaltwasser (CW) 4-Rohrsystem verfügbar. Die Anzeige zeigt die eingestellte Betriebsart an.

1.5 ‘▲’ oder ‘▼’ Temperatur-Einstell-Taste

Die Temperaturtaste betätigen und die gewünschte Temperatur einstellen. Bei einmaligem Betätigen der ‘▲’ oder ‘▼’ Taste ändert sich die Temperatur jeweils um 1°C (oder 1°F). Die Temperatur kann im Bereich von 16°C~30°C (61°~86°F) oder 20°C~30°C (68°F~86°F) eingestellt werden. Der Bereich kann durch Einstellen des Shut Jumpers hinter der LCD- Fernbedienung (siehe unten stehende Tabelle) eingestellt werden. Bei Kühlgebläse-Betrieb kann die Temperatur eingestellt werden. Werden die ‘▲’ und ‘▼’ Tasten zusammen betätigt, ändert sich die Temperaturanzeige von °C auf °F, und umgekehrt.

1.6 PENDEL-Taste (SWING)

Zum Aktivieren der Luftpendelfunktion die PENDEL-Taste (SWING) betätigen.

i) Einstellungen der reellen Zeituhr einrichten

Drücken Sie die CLOCK-Taste ein Mal, um den RTC-Einstellungsmodus zu aktivieren. Durch erneutes Drücken der Taste wird der RTC-Einstellungsmodus ausgeschaltet. Im RTC-Einstellungsmodus wird “SET CLOCK” auf dem LCD gezeigt und blinkt in Intervallen zu 0,5 Sekunden. Die Einstellungen für RTC und DAY können geändert werden, indem Sie die Tasten DAY, HOUR oder MINUTE drücken. Falls Sie 15 Sekunden lang keine weitere mit, Zeit in Beziehung stehende, Taste drücken (DAY, HOUR, oder MINUTE), verlässt das Gerät automatisch den Einstellungsmodus CLOCK.

ii) Für 7 Tage programmierbare Timer

Das Gerät hat 3 Ereignisfunktionen, jedes Ereignis hat jeweils einen ON TIMER und einen OFF TIMER. Durch Drücken der Timer-Taste (ON TIMER oder OFF TIMER) wird der Timereinstellungsmodus für Ereignis 1 eingeschaltet. Durch erneutes Drücken derselben Taste wird Ereignis 2 eingeschaltet. Durch nochmaliges Drücken derselben Taste wird der Timereinstellungsmodus für Ereignis 3 (Ereignis Handapparat) eingeschaltet. Durch jedes weitere Drücken der Taste wird der Timereinstellungsmodus abgeschaltet. Alle Timer sind durch Ereignisse ausgelöste Timer und können durch die ON/ OFF-Taste und die Override-Funktion deaktiviert werden.

iii) Stellen Sie die Timer für Ereignis 1 und Ereignis 2 ein

Im Timereinstellungsmodus wird “SET TIMER” im LCD angezeigt und blinkt in Intervallen von 0,5 Sekunden. Bei Timereinstellung für Ereignis 1 erscheint ‘ ON’ oder ‘ OFF’ und die Ziffer “1” wird in der linken oberen Ecke des LCD angezeigt. ‘ ON’ oder ‘ OFF’ und die Ziffer “2” werden während der Timereinstellung für Ereignis 2 angezeigt. Die Einstellung des Timers kann durch Drücken der Taste DAY, HOUR oder MINUTE geändert werden. Falls Sie 15 Sekunden lang keine weitere, mit Zeit in Beziehung stehende, Taste drücken (DAY, HOUR, oder MINUTE), verlässt das Gerät automatisch den Timereinstellungsmodus. Jumper 20 - 30 Anwendung SET Temperaturbereich einstellen : 20°C ~ 30°C (68°F ~ 86°F) OFF Temperaturbereich einstellen : 16°C ~ 30°C (61°F ~ 86°F) ENGLISH DEUTSCH OM-NET3-0906-Daikin_DE 3/5/07, 9:59 AM67

iv) Stellen Sie den Timer für Ereignis 3 über die Fernbedienung ein (Optional)

Dieser Timer kann getrennt sowohl durch die Fernbedienung, als auch durch die Tasten ON TIMER oder OFF TIMER gesteuert werden. Timer 3 kann, wie bei Timer 1 und Timer 2 oben beschrieben, eingestellt werden; Ausnahme ist die Einstellung DAY. Diese ist nicht verfügbar, da diese Timereinstellung jeden Tag gültig ist. Die Anzeige “3” wird während des Timereinstellungsmodus für Ereignis 3 angezeigt. Während der Timereinstellung blinkt ‘ ON’ oder ‘ OFF’ in Intervallen zu 0,5 Sekunden. Falls Sie 15 Sekunden lang keine weitere, mit Zeit in Beziehung stehende, Taste drücken (DAY, HOUR, oder MINUTE), verlässt das Gerät automatisch den Timereinstellungsmodus. Die Timereinstellung ON/OFF der Fernbedienung löscht die Timereinstellung für Ereignis 3 des Geräts.

1.8 Aktivierung und Abbruch der Timer

Die Timer werden nicht ausgelöst, wenn der Timer nicht aktiv ist. Drücken Sie die Taste TIMER ACTIVE, um die Timer zu aktivieren. Es erscheint dann “TIMER ACTIVE” auf dem LCD. Durch dieses Symbol wird angezeigt, dass die Timer für Ereignis 1, Ereignis 2 und/oder Ereignis 3 aktiv sind. Durch Drücken derselben Tasten werden die Timer deaktiviert und “TIMER ACTIVE” verschwindet. Eine andere Möglichkeit, die Timereinstellung abzubrechen, ist, alle Stundeneinstellungen der Timer eine nach der anderen auf Null zu stellen. Sobald die Einstellung auf Null ist, zeigt die LCD --:--, dann ist der entsprechende Timer deaktiviert.

Die Tastensperrfunktion sperrt alle Änderungen der Einstellungen. Drücken Sie drei Mal nacheinander die MINUTE-Taste, um die Tastensperre zu aktivieren. Es erscheint “KEYLOCK” im LCD. Wenn alle Tasten gesperrt sind, können nur die Tasten ON/OFF und MINUTE betätigt werden. Drücken Sie drei Mal nacheinander die MINUTE-Taste, um die Tastensperre zu deaktivieren. Es verschwindet “KEYLOCK”.

1.10 Ventilatorsperre

Wenn Sie die DAY-Taste drei Mal hintereinander innerhalb von 1,5 Sekunden drücken, verschwindet das Ventilatorsymbol (siehe oben) und die Ventilatortaste wird gesperrt. Drücken Sie die DAY-Taste drei Mal, um die Ventilatorsperre wieder aufzuheben.

1.11 Netzausfallschutz

Der Netzausfallschutz wird benötigt, um die RTC und die für 7 Tage programmierbaren Timereinstellungen beizubehalten, während das Gerät abgeschaltet ist. Für Geräte ohne Netzausfallschutz ist die Standardeinstellung 12:00 a.m., wenn das Gerät wieder angeschaltet wird.

Falls ein abnormaler Zustand entdeckt wird, erscheint ein Fehlercode. Falls die Übertragunsleitung zwischen Hauptplatine und Geräteleitung geöffnet wird, erscheint der Fehlercode “EOP”. Für die von der Hauptplatine entdeckten Fehler ist die Form des Fehlercodes wie folgt: DX-System: CW-System: Fehler Sieben Segmente Raumsensor fehlt/ Kurzschluss E1 Innenraumbatteriesensor fehlt/ Kurzschluss E2 Außenbatteriesensor fehlt/ Kurzschluss E3 Kompressor überlastet E4 Abweichungen im Freien, Kompressor überlastet, Fehler oder

Gasleck Kondenswasserpumpe fehlerhaft E6 Fehler Sieben Segmente Zimmersensor-Fehler E1 Leitungswassersensor-Fehler E2 Wasserleitungsstörung E5 Wasserpumpen-Fehler E6 OM-NET3-0906-Daikin_DE 3/5/07, 9:59 AM78

Folgendes Zubehör wird zusammen mit diesem Handbuch mitgeliefert. Sollte etwas fehlen, wenden Sie sich bitte sogleich an Ihren Fachhändler. 1 Fernbedienung 2 Holzschrauben 4,1 x 16 (2 Stück) & Maschinenschrauben (2 Stück) 3 Gebrauchsanweisung 4 Batterie 5 Verbindungsdrähte

3.2 Installierungsschritte

i) Das Oberteil des Gehäuses der LCD-Fernbedienung vom Unterteil abnehmen, dabei

einen Schraubenzieher in den unteren Schlitz einführen und nach aussen ziehen.

ii) Das Unterteil des Gehäuses mit den beiden Holzschrauben an der Wand befestigen.

Fügen Sie die 4-Pin-Verbindungsdrähte (von der Hauptplatine) durch den Schlitz oben in der Mitte des Gehäuses, wie unten zu sehen, ein.

iii) Zur Auswahl von Kühlbetrieb oder Betrieb der Wärmepumpe ist die Einstellung des

Dip–Schalters nachzustellen.

iv) Ober-und Unterteil des Gehäuses wieder zusammenfügen, dabei die beiden oberen

Haken in die zugehörigen Schlitze einpassen und das Unterteil anpressen. Unterer Schlitz zum Öffnen des LCD- Gehäuses LCD-Fernbedienung (Gehäuseunterteil) LCD-Fernbedienung (Gehäuseoberteil) 2 x Holzschrauben Verbindungsdrähte

SHUNT JUMPER-EINSTELLUNG FÜR MODELLAUSWAHL

J H JD Anwendung Modell/Bemerkung OFF OFF AUTO DETECT Kommt auf die Hauptplatine an OFF SET CW & DX-System Kühlung abgeben (EC) SET OFF CW & DX-System Heizpumpe (HP) SET SET AUTO DETECT Auto-Heizpumpe (AP)

• Der AUTO DETECT steht für das Gekühlte Wasser(CW)-System nicht zur Verfügung. ENGLISH DEUTSCH OM-NET3-0906-Daikin_DE 3/5/07, 9:59 AM89
