ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FWT06CT DAIKIN

1. ON/OFF Άναµµα/Σβήσιµο της µονάδας αγνοώντας λες τις χρονικές ρυθµίσεις

2. SLEEP Ενεργοποίηση/Απενεργοποίηση της λειτουργίας Ύπνου

3. FAN Επιλογή του ελέγχου των ταχυτήτων του ανεµιστήρα

4. MODE Επιλέξτε τον έλεγχο των τρπων λειτουργίας (Cool/Heat/Auto/Dry/Fan)

5. SET TEMP UP Αυξήστε τη ρυθµισθείσα θερµοκρασία σε °C ή °F

6. SET TEMP DOWN Ελαττώστε τη ρυθµισθείσα θερµοκρασία σε °C ή °F

7. SWING Ενεργοποιείστε/απενεργοποιείστε τον έλεγχο Swing

8. ON TIMER Ενεργοποιείστε/απενεργοποιείστε τα Event 1, 2 και 3 στον τρπο

λειτουργίας ρύθµισης χρονοδιακπτη (ON TIMER)

9. OFF TIMER Ενεργοποιείστε/απενεργοποιείστε τα Event 1, 2 και 3 στον τρπο

λειτουργίας ρύθµισης χρονοδιακπτη (OFF TIMER)

10. TIMER ACTIVE Ενεργοποιείστε/απενεργοποιείστε λους τους ρυθµισθέντες

11. CLOCK Ενεργοποιείστε/απενεργοποιείστε το ρολι πραγµατικού χρνου

(RTC: Real Time Clock)

12. DAY a) Επιλέξτε την ηµέρα για το RTC ή τη ρύθµιση χρονοδιακπτη

b) Ενεργοποιείστε/απενεργοποιείστε το κλείδωµα του πλήκτρου FAN

13. HOUR a) Επιλέξτε την ώρα για το RTC ή τις ρυθµίσεις χρονοδιακπτη

b) Ρυθµίστε τη λειτουργία αγνησης (Override) για 1, 2 ή 4 ώρες

14. MINUTE a) Επιλέξτε τα λεπτά για το RTC ή τις ρυθµίσεις χρονοδιακπτη

b) Ενεργοποιείστε/απενεργοποιείστε το κλείδωµα του πλήκτρου

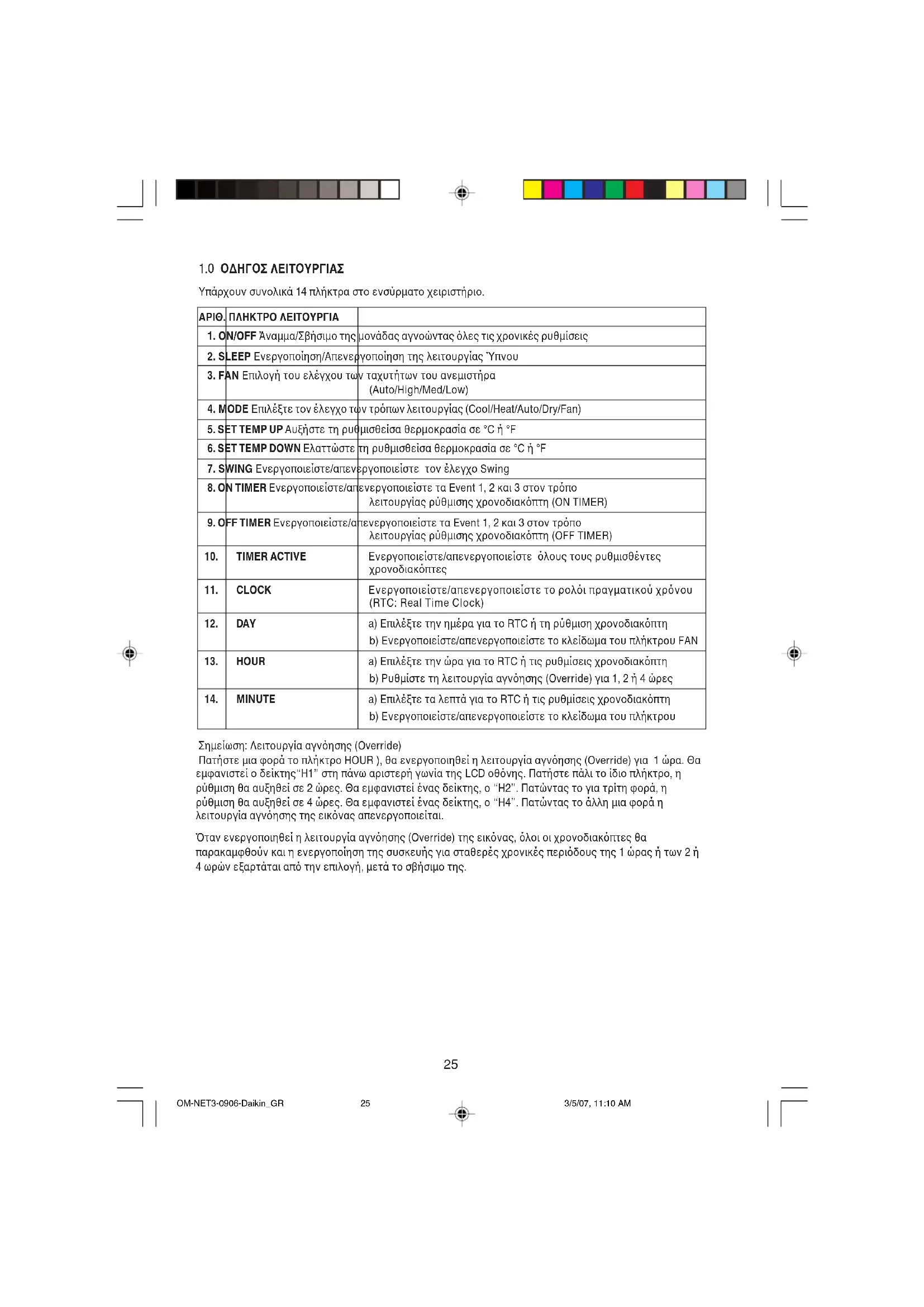

1.0 Ο∆ΗΓΟΣ ΛΕΙΤΟΥΡΓΙΑΣ

Υπάρχουν συνολικά 14 πλήκτρα στο ενσύρµατο χειριστήριο. Σηµείωση: Λειτουργία αγνησης (Override) Πατήστε µια φορά το πλήκτρο HOUR ), θα ενεργοποιηθεί η λειτουργία αγνησης (Override) για 1 ώρα. Θα εµφανιστεί ο δείκτης“H1” στη πάνω αριστερή γωνία της LCD οθνης. Πατήστε πάλι το ίδιο πλήκτρο, η ρύθµιση θα αυξηθεί σε 2 ώρες. Θα εµφανιστεί ένας δείκτης, ο “H2”. Πατώντας το για τρίτη φορά, η ρύθµιση θα αυξηθεί σε 4 ώρες. Θα εµφανιστεί ένας δείκτης, ο “H4”. Πατώντας το άλλη µια φορά η λειτουργία αγνησης της εικνας απενεργοποιείται. +ταν ενεργοποιηθεί η λειτουργία αγνησης (Override) της εικνας, λοι οι χρονοδιακπτες θα παρακαµφθούν και η ενεργοποίηση της συσκευής για σταθερές χρονικές περιδους της 1 ώρας ή των 2 ή 4 ωρών εξαρτάται απ την επιλογή, µετά το σβήσιµο της. OM-NET3-0906-Daikin_GR 3/5/07, 11:10 AM2526

1.1 Κουµπί λειτουργίας (ON/OFF)

• Έναρξη λειτουργίας: +ταν απενεργοποιείτε η µονάδα, πατήστε το κουµπί ON/OFF. Τα φώτα λειτουργίας LED και η µονάδα θα ανάψουν.

• Παύση λειτουργίας: +ταν η µονάδα έχει ενεργοποιηθεί, πατήστε το κουµπί ON/OFF. Τα φώτα λειτουργίας και ελέγχου LED θα σβήσουν.

1.2 Πλήκτρο ύπνου (SLEEP)

Πατήστε το κουµπί SLEEP για να επιλέξετε τη λειτουργία ύπνου ή τη λειτουργία αποταµίευσης ενέργειας.

1.3 Κουµπί ανεµιστήρα (FAN )

Πατήστε το κουµπί FAN για να επιλέξετε τη ταχύτητα του ανεµιστήρα: Αυτµατη (AUTO), υψηλή (HIGH), µεσαία (MEDIUM) ή χαµηλή (LOW).

1.4 Κουµπί λειτουργιών (MODE)

Πατήστε το κουµπί MODE για να µεταβείτε στους διάφορους τρπους λειτουργίας: Ψύξη (COOL), θέρµανσης (HEAT), αυτµατης (AUTO), θέρµανσης (HEAT), ξηρή (DRY), ανεµιστήρας (FAN). Ο αυτµατος τρπος λειτουργίας δεν διατίθεται για το σύστηµα κατάψυξης (CW). Ο αυτµατος τρπος λειτουργίας δεν διατίθεται µε το σύστηµα δύο σωλήνων κατάψυξης του νερού (CW). ∆ιατίθεται για το σύστηµα τεσσάρων σωλήνων κατάψυξης του νερού (CW). Ελέγξτε την οθνη σε ποιο τρπο λειτουργίας έχει ρυθµιστεί ο έλεγχος.

1.5 ‘▲’ ή ‘▼’ κουµπί ρύθµισης της θερµοκρασίας

Πατήστε το κουµπί της θερµοκρασίας και κάντε τη ρύθµιση στη θερµοκρασία της επιλογής σας. Πατώντας µια φορά το πλήκτρο ‘▲’ ή το πλήκτρο ‘▼’ η θερµοκρασία αλλάζει ανά 1°C [ή 1°F]. Η θερµοκρασία µπορεί να ρυθµιστεί µέσα στο διάστηµα 16°C~30°C (61°F~86°F) ή 20°C~30°C (68°F~86°F). Το διάστηµα µπορεί να ρυθµιστεί µε αντίστοιχη ρύθµιση του βραχυκυκλωτήρα διακλάδωσης πίσω απ το LCD του τηλεχειριστηρίου (αναφερθείτε στον κατωτέρω πίνακα). Η θερµοκρασία δεν µπορεί να ρυθµιστεί κατά τη λειτουργία του ανεµιστήρα. Πατώντας µαζί τα ‘▲’ και ‘▼’ , η µονάδα µέτρησης της θερµοκρασίας θα αλλάξει απ °C σε °F και αντίστροφα.

1.6 Πλήκτρο σάρωσης του αέρα (SWING)

Πατήστε το πλήκτρο SWING για να ενεργοποιήσετε τη λειτουργία σάρωσης του αέρα.

i) Ρύθµιση της ώρας σε πραγµατικ χρνο

Πατήστε το πλήκτρο CLOCK µια φορά και θα ενεργοποιηθεί η ρύθµιση της λειτουργίας RTC . Πατώντας πάλι το ίδιο πλήκτρο, θα απενεργοποιηθεί η ρύθµιση της λειτουργίας RTC . Κάτω απ τη ρύθµιση λειτουργίας RTC, η ένδειξη “SET CLOCK” θα εµφανιστεί πάνω στην οθνη LCD και θα αναβοσβήνει κατά διαστήµατα του 0,5 δευτερολέπτου. Η ρύθµιση RTC και ηµέρας µπορεί να αλλαχθεί πατώντας το πλήκτρο ηµέρας (DAY), ώρας (HOUR) ή λεπτών (MINUTE). Εφσον τα πλήκτρα (DAY, HOUR και MINUTE) δεν πατηθούν κατά τη διάρκεια των επµενων 15 δευτερολέπτων, η µονάδα θα βγει απ τη λειτουργία ρύθµισης της ώρας (CLOCK). ii) Προγραµµατίσιµοι για 7 ηµέρες διακπτες Η µονάδα έχει 3 λειτουργίες γεγοντων. Κάθε γεγονς διαθέτει ενεργοποίηση χρονοδιακπτη (ON TIMER) καθώς και απενεργοποίηση χρονοδιακπτη (OFF TIMER). Πατήστε το πλήκτρο ενεργοποίησης ή απενεργοποίησης του χρονοδιακπτη (ON TIMER ή OFF TIMER) και η λειτουργία ρύθµισης για το γεγονς 1 θα ενεργοποιηθεί. Πατώντας πάλι το ίδιο πλήκτρο, θα ενεργοποιηθεί η λειτουργία ρύθµισης για το γεγονς 2. Πατώντας πάλι το ίδιο πλήκτρο για Τρίτη φορά, θα ενεργοποιηθεί η λειτουργία ρύθµισης για το γεγονς 3 (Event handset). Περαιτέρω πάτηµα πλήκτρου θα έχει σαν αποτέλεσµα η µονάδα να βγει απ τη ρύθµιση λειτουργίας του χρονοδιακπτη. +λοι οι χρονοδιακπτες ενεργοποιούνται σύµφωνα µε τα γεγοντα και δεν µπορούν να αγνοηθούν απ το κουµπί ενεργοποίησης/απενεργοποίησης (ON/OFF) και τη λειτουργία αφνησης (Override). iii) Ρύθµιση για τους χρονοδιακπτες των γεγον΄των 1 και 2 Κάτω απ τη λειτουργία ρύθµισης χρονοδιακπτη, η ένδειξη “SET CLOCK” θα εµφανιστεί πάνω στην οθνη LCD και θα αναβοσβήνει κατά διαστήµατα του 0,5 δευτερολέπτου. Για τη ρύθµιση του γεγοντος 1 χρονοδιακπτη, θα εµφανιστεί η ένδειξη ‘ ON’ ή η ένδειξη ‘ OFF’ και το ψηφίο “1” θα απεικονιστεί στη πάνω αριστερή γωνία της LCD οθνης. Η ένδειξη ‘ ON’ ή η ένδειξη ‘ OFF’ και το ψηφίο “2” θα απεικονιστεί κατά τη ρύθµιση του γεγοντος 2 του χρονοδιακπτη. Η ρύθµιση του χρονοδιακπτη µπορεί να αλλάξει πατώντας το πλήκτρο DAY, HOUR ή MINUTE. Εφσον τα πλήκτρα (DAY, HOUR και MINUTE) δεν πατηθούν κατά τη διάρκεια των επµενων 15 δευτερολέπτων, η µονάδα θα βγει απ τη λειτουργία ρύθµισης του χρονοδιακπτη. Βραχυκυκλωτήρας 20 - 30 Εφαρµογή SET Καθορισµένη σειρα θερµοκρασίας : 20°C ~ 30°C (68°F ~ 86°F) OFF Καθορισµένη σειρα θερµοκρασίας : 20°C ~ 30°C (68°F ~ 86°F) ENGLISH

iv) Ρύθµιση του γεγοντος 3 µέσω τηλεχειριστηρίου (κατ’ επιλογή)

Ο χρονοδιακπτης ελέγχεται ξεχωριστά µέσω του τηλεχειριστηρίου καθώς και των πλήκτρων (ON TIMER) ή (OFF TIMER). Ο χρονοδιακπτης 3 ρυθµίζεται πως οι ανωτέρω αναφερµενοι χρονοδιακπτες 1 και 2 εκτς απ το ,τι ή ρύθµιση για την ηµέρα (DAY) δεν παρέχεται επειδή η ρύθµιση αυτή χρονοδιακπτη είναι διαθέσιµη κάθε µέρα. Θα εµφανιστεί ο δείκτης ‘3’ κατά τη λειτουργία ρύθµισης για το γεγονς 3. Η ένδειξη ‘ ON’ ή η ένδειξη ‘ OFF’ θα αναβοσβήνουν κατά διαστήµατα του 0,5 δευτερολέπτου κατά τη διάρκεια ρύθµισης του χρονοδιακπτη. Εφσον τα πλήκτρα (DAY, HOUR και MINUTE) δεν πατηθούν κατά τη διάρκεια των επµενων 15 δευτερολέπτων, η µονάδα θα βγει απ τη λειτουργία ρύθµισης του χρονοδιακπτη. Η ρύθµιση ενεργοποίησης/απενεργοποίησης του χρονοδιακπτη η οποία λαµβάνεται απ τηλεχειριστήριο θα αγνοήσει τη λειτουργία του γεγοντος 3 του χρονοδιακπτη απ τη µονάδα.

1.8 Ενεργοποίηση και ακύρωση χρονοδιακοπτών

Οι χρονοδιακπτες αυτοί δεν θα τεθούν σε λειτουργία αν ο χρονοδιακπτης δεν είναι ενεργοποιηµένος. Για να ενεργοποιήσετε αυτούς τους χρονοδιακπτες, πατήστε το πλήκτρο TIMER ACTIVE της µονάδας και η ένδειξη “TIMER ACTIVE” θα εµφανιστεί πάνω στην LCD οθνη. Το σύµβολο χρησιµεύει στο να υποδείξει τι οι χρονοδιακπτες των γεγοντων 1, 2 και/ή 3 είναι ενεργοί. Ακολουθώντας τα ίδια βήµατα, οι χρονοδιακπτες και το σύµβολο “TIMER ACTIVE” θα εξαφανιστούν. Μια άλλη µέθοδος ακύρωσης της ρύθµισης των χρονοδιακοπτών µηδενίζει τους τελευταίους ένα προς ένα. +ταν η ρύθµιση είναι µηδέν, η LCD οθνη εµφανίζει --:--, ττε ο αντίστοιχος χρονοδιακπτης θα απενεργοποιηθεί.

1.9 Κλείδωµα πλήκτρων

Η λειτουργία αυτή αποσκοπεί στη παρεµπδιση κάθε αλλαγής της ρύθµισης. Πατήστε το πλήκτρο MINUTE 3 φορές διαδοχικά για να ενεργοποιήσετε τη λειτουργία κλειδώµατος των πλήκτρων, η ένδειξη “KEYLOCK” θα εµφανιστεί πάνω στην LCD οθνη. +ταν έχουν κλειδωθεί λα τα πλήκτρα, µνο τα πλήκτρα ON/OFF και MINUTE µπορούν να πατηθούν. Για να ακυρώσετε τη λειτουργία κλειδώµατος των πλήκτρων, πατήστε το πλήκτρο MINUTE 3 φορές διαδοχικά, η λέξη “KEYLOCK” θα εξαφανιστεί.

1.10 Κλείδωµα του ανεµιστήρα

+ταν το πλήκτρο DAY πατηθεί 3 φορές διαδοχικά µέσα σε 1,5 δευτερλεπτα, το σύµβολο του ανεµιστήρα (δείχνεται ανωτέρω) θα εξαφανιστεί και το αντίστοιχο πλήκτρο του δεν θα µπορεί να πατηθεί. Πατήστε το πλήκτρο DAY 3 φορές για να ακυρώσετε τη λειτουργία του κλειδώµατος του ανεµιστήρα.

1.11 Εφεδρική µπαταρία

Χρησιµοποιείτε εφεδρική µπαταρία για τη κατακράτηση των RTC και των επταήµερων ρυθµίσεων σε περίπτωση διακοπής ρεύµατος. Για τις µονάδες δίχως εφεδρική µπαταρία, η προρρύθµιση θα είναι για τις 12:00 π.µ., δηλαδή η µονάδα θα έλθει σε αυτή την ένδειξη ταν το ρεύµα επανέλθει.

2.0 ∆ΕΙΚΤΗΣ ΣΦΑΛΜΑΤΩΝ

Αν εντοπιστεί οποιαδήποτε µη κανονική συνθήκη, θα εµφανιστεί κωδικς σφάλµατος. +ταν η γραµµή µετάδοσης µεταξύ του κύριου πίνακα και της γραµµής της µονάδας ανοίξει, θα εµφανιστεί ο κωδικς σφάλµατος ‘EOP’. Για τέτοιου είδους σφάλµατα που εντοπίζονται απ τον κεντρικ πίνακα, η µορφοποίηση του κωδικού σφάλµατος θα έχει ως εξής: Σύστηµα DX: Σύστηµα CW: Σφάλµα 7 Τµήµατα Απώλεια/µη λειτουργία του αισθητήρα δωµατίου E1 Απώλεια/µη λειτουργία του αισθητήρα εσωτερικού πηνίου E2 Απώλεια/µη λειτουργία του αισθητήρα εξωτερικού πηνίου E3 Υπερφρτωση συµπιεστή E4 Μπλοκάρισµα που οφείλεται σε µη κανονική υπερφρτωση ή σε διαρροή E5

Βλάβη αντλίας λγω συµπύκνωσης νερού E6 Σφάλµα 7 Τµήµατα Σφάλµα αισθητήρα δωµατίου E1 Σφάλµα αισθητήρα του σωλήνα νερού E2 Σφάλµα σωλήνα νερού E5 Σφάλµα αντλίας νερού E6 OM-NET3-0906-Daikin_GR 3/5/07, 11:10 AM2728

3.0 ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ LCD ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

Τα κάτωθι εξαρτήµατα συµπεριλαµβάνονται σε αυτ το εγχειρίδιο. Αν λείπει οποιοδήποτε εξάρτηµα ελάτε αµέσως σε επαφή µε το κατάστηµα απ’ που αγοράσατε τη µονάδα. 1 Τηλεχειριστήριο 2 Ξύλινη βίδα 4,1 x 16 (2 τεµάχια) & µηχανική βίδα (2 τεµάχια) 3 Εγχειρίδιο Οδηγιών 4 Μπαταρία 5 Καλώδια σύνδεσης

3.2 ΟδηγBς βήµα προς βήµα

i) Ανοίξτε πρώτα το περίβληµα του LCD τηλεχειριστηρίου στν πάνω και κάτω θήκη του

χρησιµοποιώντας ένα κατσαβίδι. Για να το κάνετε, βάλτε το κατσαβίδι στη κατώτερη σχισµή και τραβήξτε προς τα έξω.

ii) Στερεώστε τη κάτω θήκη πάνω στον τοίχο µε τις παρεχµενες 2 ξύλινες βίδες.

Συνδέστε ύστερα τα τετραπολικά καλώδια σύνδεσης (απ τον κεντρικ πίνακα) µέσω της σχισµής στο ανώτερο κέντρο αυτής της θήκης πως δείχνεται κατωτέρω.

iii) Για να επιλέξετε µνο το µοντέλο της ψύξης ή εκείνο της άντλησης θερµτητας απαιτούνται

ορισµένες ρυθµίσεις στον βραχυκυκλωτήρα διακλάδωσης.

iv) Στερεώστε την πάνω και κάτω θήκη πίσω στη θέση της. Γαντζώστε τις δύο άνω δαγκάνες στις

αντίστοιχες σχισµές του και κλείστε το κατώτερο µέρος. Κατώτερη σχισµή για το άνοιγµα της LCD θήκης LCD τηλεχειριστήριο (Κατώτερη θήκη) LCD τηλεχειριστήριο

ΡΥΘΜΙΣΗ ΒΡΑΧΥΚΥΚΛΩΤΗΡΑ ∆ΙΑΚΛΑ∆ΩΣΗΣ ΑΝΑ ΜΟΝΤΕΛΟ J H JD Εφαρµογή Μοντέλο/Σηµείωση OFF OFF ΑΥΤΟΑΝΙΧΝΕΥΣΗ (AUTO DETECT) Εξαρτάται απ τον κύριο πίνακα OFF SET Σύστηµα CW & DX Εξαγωγή ψύξης (EC) SET OFF Σύστηµα CW & DX Άντληση θερµτητας (HP) SET SET ΑΥΤΟΑΝΙΧΝΕΥΣΗ (AUTO DETECT) Αυτµατη άντληση θερµτητας (AP)

• Η αυτµατη ανίχνευση (AUTO DETECT) δεν διατίθεται για το σύστηµα κατάψυξης (CW). ENGLISH
