MANUAL DE USUARIO FWT06CT DAIKIN

1. ON/OFF Enciende/apaga la unida cancelando todos los ajustes del

2. SLEEP Activa/desactiva la función de apagado automático

3. FAN Selección el control de velocidad del ventilador

4. MODE Selecciona el control de modos de funcionamiento

(Cool/Heat/Auto/Dry/Fan)

5. SET TEMP UP Aumenta la temperatura seleccionada en °C o °F

6. SET TEMP DOWN Reduce la temperatura seleccionada en °C o °F

7. SWING Activa/desactiva el control de inclinación

8. ON TIMER Activa/desactiva el modo de ajuste de Event 1, 2 y 3 de ON TIMER

9. OFF TIMER Activa/desactiva el modo de ajuste de Event 1, 2 y 3 de OFF

10. TIMER ACTIVE Activa/desactiva todos los temporizadores seleccionados

11. CLOCK Activa/desactiva el modo de selección de Reloj de tiempo real

12. DAY a) Selecciona el día para el ajuste de RTC o temporizador

b) Activa/desactiva el bloqueo de la tecla FAN

13. HOUR a) Selecciona la hora para el ajuste de RTC o temporizador

b) Ajusta la función de anulación para 1, 2 ó 4 horas

14. MINUTE a) Selecciona los minutos para el ajuste de RTC o temporizador

b) Activa/desactiva el bloqueo de teclas

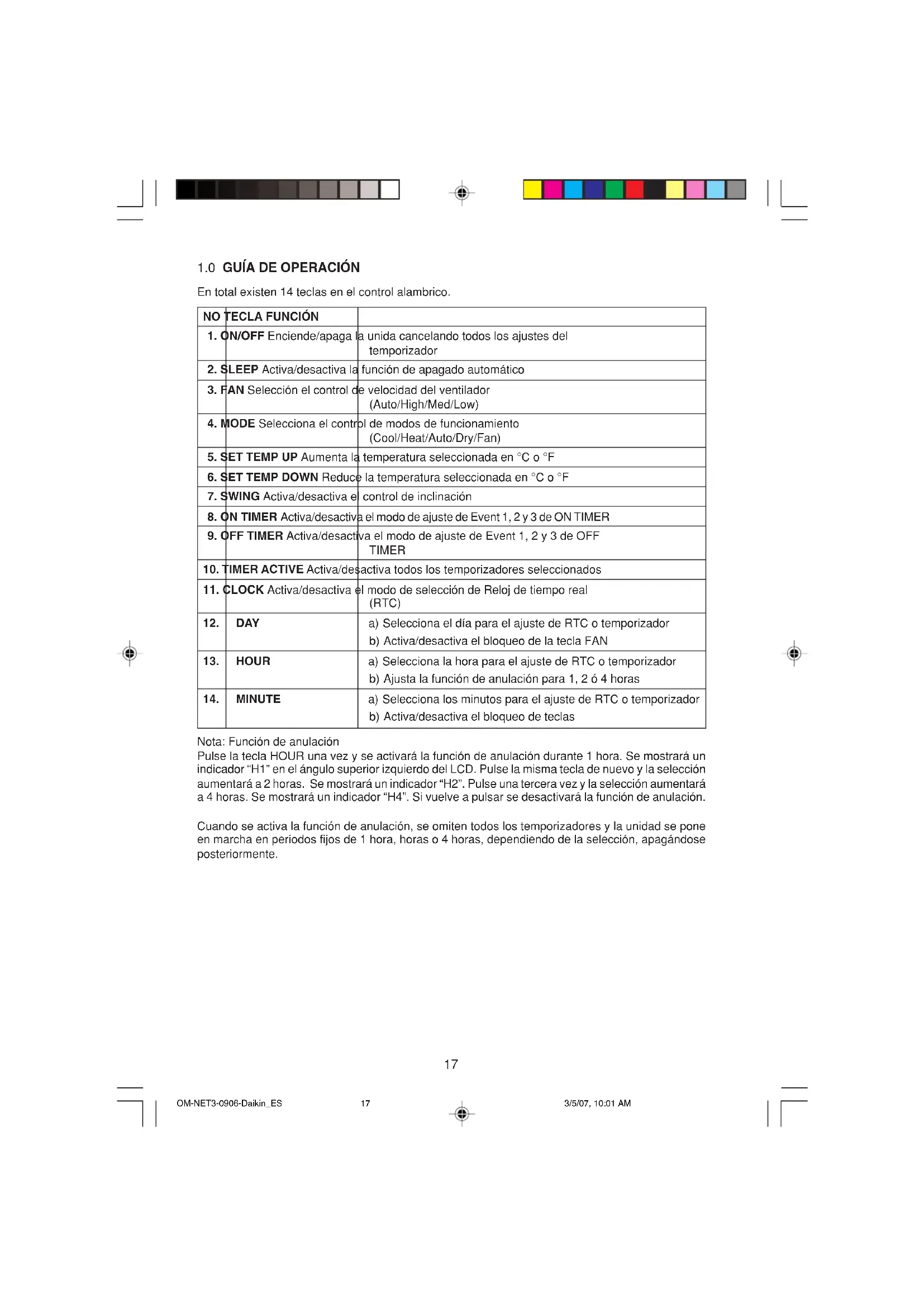

1.0 GUÍA DE OPERACIÓN

En total existen 14 teclas en el control alambrico. Nota: Función de anulación Pulse la tecla HOUR una vez y se activará la función de anulación durante 1 hora. Se mostrará un indicador “H1” en el ángulo superior izquierdo del LCD. Pulse la misma tecla de nuevo y la selección aumentará a 2 horas. Se mostrará un indicador “H2”. Pulse una tercera vez y la selección aumentará a 4 horas. Se mostrará un indicador “H4”. Si vuelve a pulsar se desactivará la función de anulación. Cuando se activa la función de anulación, se omiten todos los temporizadores y la unidad se pone en marcha en periodos fijos de 1 hora, horas o 4 horas, dependiendo de la selección, apagándose posteriormente. OM-NET3-0906-Daikin_ES 3/5/07, 10:01 AM1718

• Operación de puesta en marcha: Cuando desconecte la unidad, presione el botón ON/OFF. La operación LED se ilumina y la unidad se conecta.

• Operación de parada: Cuando la unidad se conecta, presione el botón ON/OFF. La operación LED se extingue y el control se desconecta.

Presione el botón SLEEP para activar el modo de dormir o el modo de ahorro de energía.

Presione el botón FAN para seleccionar la velocidad del ventilador en

Presione el botón MODE para cambiar la operación de COOL (FRÍO), HEAT (CALOR), AUTO (AUTO), DRY (SECO), FAN (VENTILADOR)

El modo automático no está disponible para el sistema de agua refrigerada. El modo automático no está disponible para el sistema de 2 tubos de agua refrigrerada (CW). Está disponible para el sistema de 4 tubos de agua refrigrerada (CW). Compruebe el indicador para ver en que modo el control está ajustado.

1.5 Botón de Ajuste de la Temperatura ‘▲ ’ o ‘▼’

Presione el botón temperatura y ajuste la temperatura de su elección. Presionando el botón ‘▲’ o ‘▼’ una vez, la temperatura cambiará 1°C (o 1°F). La temperatura se puede ajustar entre 16°C ~ 30°C (61° ~ 86°F) o 20°C ~ 30°C (68°F ~ 86°F). Los valores se pueden seleccionar ajustando el puente de conexión situado detrás del LCD remoto (consultar tabla siguiente). Durante el modo ventilador, se puede ajustar la temperatura. Si presiona ‘▲’ y ‘▼’ a la vez, la unidad de la temperatura cambiará de C° a F° y viceversa.

Presione el botón SWING para activar la función de barrido del aire.

1.7 Ajuste de la Hora

i) Ajuste del reloj de tiempo real

Pulse la tecla CLOCK una vez para activar el modo de selección de RTC. Si pulsa de nuevo la misma tecla, se desactivará el modo de ajuste del RTC. Bajo el modo de ajuste del RTC, se mostrará “SET CLOCK” en el LCD y parpadeará en intervalos de 0,5 segundos. El ajuste del RTC y del día se pueden cambiar pulsando la tecla DAY, la tecla HOUR o la tecla MINUTE. Si no se desean realizar más ajustes (DÍA, HORA y MINUTOS), mantenga pulsada la tecla durante 15 seg, y la unidad saldrá del modo de ajuste del reloj.

ii) Temporizadores programables para 7 días

La unidad tiene 3 funciones de suceso, y cada suceso tiene una tecla TIMER ON o TIMER OFF. Pulse la tecla del temporizador (TIMER ON o TIMER OFF) para activar el modo de ajuste del suceso

1. Si pulsa de nuevo la misma tecla, se activará el modo de ajuste del temporizador Event 2. Si pulsa

la tecla una tercera vez, se activará el modo de ajuste del temporizador del Event 3 (Event handset) Si vuelve a pulsar la tecla, la unidad saldrá del modo de ajuste de temporizadores. Todos los temporizadores disparan los sucesos y pueden anularse con el botón ON/OFF y la función de cancelación.

iii) Ajuste de los temporizadores Event 1 y Event 2

Bajo el modo de ajuste de los temporizadores, se mostrará “SET TIMER” en el LCD y parpadeará en intervalos de 0,5 segundos. Para el ajuste del temporizador Event 1, se mostrará la indicación “ ON” u “ OFF” y aparecerá el dígito “1” en la parte superior izquierda del LCD. Se mostrará la indicación “ ON” u “ OFF” y aparecerá el dígito “2” durante el ajuste del temporizador Event 2. El ajuste del temporizador puede ser cambiado, presionando la tecla DAY, la tecla HOUR o MINUTE. Si no hay más ajustes, pulse la tecla (DAY, HOUR y MINUTE) y la unidad saldrá de modo de ajuste del temporizador. Puente de conexión 20 - 30 Aplicación SET Rangos de selección de temperatura : 20°C ~ 30°C (68°F ~ 86°F) OFF Rangos de selección de temperatura : 16°C ~ 30°C (61°F ~ 86°F) ENGLISH ESPAÑOL OM-NET3-0906-Daikin_ES 3/5/07, 10:01 AM1819

iv) Ajuste del temporizador Event 3 con el mando a distancia (Opcional)

Este temporizador puede ser controlado por separado desde el mando a distancia, así como con las teclas ON TIMER u OFF TIMER. El temporizador se puede ajustar como los 1 y 2 anteriores, con la excepción de que el ajuste DAY no se incluye con este temporizador, porque tiene validez para todos los días. Se mostrará un indicador “3” durante le modo de ajuste del temporizador Event 3. Parpadearán “ ON” u “ OFF” con intervalos de 0,5 segundos durante el ajuste del temporizador. Si no desea realizar más ajustes (DÍA, HORA y MINUTOS), mantenga pulsada la tecla y la unidad saldrá del modo de ajuste del reloj. El ajuste del temporizador ON/OFF recibido del mando a distancia anulará al ajuste del temporizador Event 3 realizado desde la unidad.

1.8 Activación y cancelación de los temporizadores

Estos temporizadores no se disparan si el temporizador no está activo. Para activar los temporizadores, pulse la tecla TIMER ACTIVE hasta que se muestre “TIMER ACTIVE” en el LCD. El símbolo indica que los temporizadores Event 1, Event 2 y/o Event 3 están activos. Realizando los mismos pasos se desactivan los temporizadores y desaparece el símbolo “TIMER ACTIVE”. Otro método para cancelar el ajuste de los temporizadores es el cambio de ajuste de la hora de los temporizadores para ponerlos en cero, uno por uno. Cuando el ajuste es cero, la pantalla LCD muestra -- :--, y se desactiva el temporizador correspondiente.

1.9 Bloqueo de teclas

Esta función de bloqueo evita cualquier cambio en los ajustes. Pulse la tecla MINUTE 3 veces de forma consecutiva para activar la función de bloqueo de teclas, y se mostrará “KEYLOCK” en la pantalla LCD. Una vez bloqueadas las teclas, sólo se podrán pulsar las teclas ON/OFF y MINUTE. Pulse la tecla MINUTE 3 veces de forma consecutiva para cancelar lo función de bloqueo de tecla, desaparecerá la palabra “KEYLOCK”.

1.10 Bloqueo del ventilador

Cuando se pulsa la tecla DAY 3 veces de forma consecutiva en 1,5 segundos, desaparece el símbolo del ventilador (mostrado arriba) y no se puede pulsar la tecla del ventilador. Pulse la tecla DAY 3 veces para cancelar la función de bloqueo del ventilador.

1.11 Reserva de batería

La reserva de batería se utiliza para retener los valores del RTC y los ajustes del temporizador programable de siete días durante cortes de alimentación eléctrica. Para las unidades sin reserva de batería, los ajustes por defecto serán 12:00 am y se borrará el temporizador durante el encendido.

2.0 INDICADOR DE ERROR

Si se produce alguna anormalidad, se mostrará un código de error. Cuando la línea de transmisión entre el cuadro principal y la unidad esté abierta, se mostrará un código de error “EOP”. Para aquellos errores detectados en el cuadro principal, el formato o código de error será el siguiente: Sistema DX Sistema CW Error Siete segmentos Falta de sensor de habitación/cortocircuito E1 Falta de sensor de serpentín interior/cortocircuito E2 Falta de sensor de serpentín exterior/cortocircuito E3 Sobrecarga de compresor E4 Desconexión de sobrecarga de compresor exterior anormal o fuga de gas

Fallo de bomba de agua de condensación E6 Error Siete segmentos Error en el sensor de habitación E1 Error en el sensor del tubo del agua E2 Fallo en el tubo del agua E5 Error en la bomba del agua E6 OM-NET3-0906-Daikin_ES 3/5/07, 10:01 AM1920

3.0 INSTALACIÓN DEL CONTROL REMOTO LCD

Los siguientes accesorios están incluidos junto con este manual. Si falta alguna pieza, contacte a su distribuidor inmediatamente. 1 Control remoto 2 Tornillo de madera 4,1 x 16 (2 piezas) & Tornillo de máquina (2 piezas) 3 Manual de Instrucciones 4 Batería 5 Hilos de conexión

3.2 Guía Paso a Paso

i) Primero, abra la placa del control remoto LCD dentro de la cubierta superior e inferior

utilizando un destornillador. Para realizar esto, inserte el destornillador en la hendidura más baja y deslícelo hacia fuera.

ii) Fije la cubierta inferior en la pared con los dos tornillos de madera provistos.

Entonces, introduzca los cables de conexión de 4 pins (del cuadro principal) a través de la ranura en el centro superior de la caja, según se muestra a continuación.

iii) Para seleccionar el modelo de refrigeración solamente o el modelo de bomba de calor se

requieren algunos ajustes en el montaje del interruptor de pendiente.

iv) Apriete la cubierta superior e inferior. Enganche los dos ganchos superiores en sus

hendiduras respectivas y cierre la parte inferior. Hendidura inferior para abrir la placa LCD Remoto LCD (Cubierta Inferior) Remoto LCE (Cubierta Superior) 2 x Tornillo de madera Hilos de conexión AJUSTE DEL PUENTE DE CONEXIÓN PARA SELECCIÓN DE MODELO J H JD Aplicación Modelo/Observación OFF OFF DETECCIÓN AUTOMÁTICA Depende del cuadro principal OFF SET Sistema CW & DX Export cool (EC) SET OFF Sistema CW & DX Bomba de calor (HP) SET SET DETECCIÓN AUTOMÁTICA Bomba de calor automática (AP)
