Caractéristiques techniques	DAIKIN FWT06CT - Climatisation
Type d'appareil	Climatiseur mural
Capacité de refroidissement	6 kW
Énergie	Électricité
Classe énergétique	A++
Niveau sonore	35 dB(A)
Dimensions (L x H x P)	800 x 290 x 200 mm
Poids	30 kg
Utilisation	Refroidissement et chauffage
Maintenance	Filtres à nettoyer régulièrement, entretien annuel recommandé
Sécurité	Protection contre les surcharges électriques
Informations générales	Idéal pour les espaces de vie et bureaux, fonctionnement silencieux

FOIRE AUX QUESTIONS - FWT06CT DAIKIN

Comment puis-je régler la température de mon climatiseur DAIKIN FWT06CT ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton 'Température' pour augmenter ou diminuer la température souhaitée.

Que faire si mon climatiseur ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Le climatiseur fait un bruit étrange, que dois-je faire ?

Un bruit inhabituel peut indiquer un problème. Vérifiez si rien ne bloque les ventilateurs et assurez-vous que l'appareil est installé correctement. Si le problème persiste, contactez un technicien.

Comment nettoyer le filtre de mon DAIKIN FWT06CT ?

Pour nettoyer le filtre, retirez-le de l'unité, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Mon climatiseur ne refroidit pas correctement, que faire ?

Vérifiez si le filtre est propre et si les fenêtres et portes sont fermées. Si le problème persiste, il se peut que le niveau de réfrigérant soit bas, et vous devrez contacter un professionnel.

Comment programmer mon climatiseur pour fonctionner à des heures spécifiques ?

Utilisez la fonction de minuterie sur la télécommande pour définir les heures de démarrage et d'arrêt de l'appareil.

Puis-je utiliser mon DAIKIN FWT06CT en mode chauffage ?

Oui, ce modèle est équipé d'une fonction de chauffage. Réglez simplement le mode de fonctionnement sur 'Chauffage' à l'aide de la télécommande.

Où puis-je trouver le manuel d'utilisation de mon climatiseur DAIKIN FWT06CT ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de DAIKIN dans la section support.

Que faire si l'affichage de la télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont usées. Remplacez-les si nécessaire. Si l'affichage ne fonctionne toujours pas, contactez le service client.

Comment savoir si mon climatiseur a besoin d'un entretien ?

Si vous remarquez une diminution de la performance, des bruits étranges ou des fuites, il est temps de faire vérifier votre appareil par un professionnel.

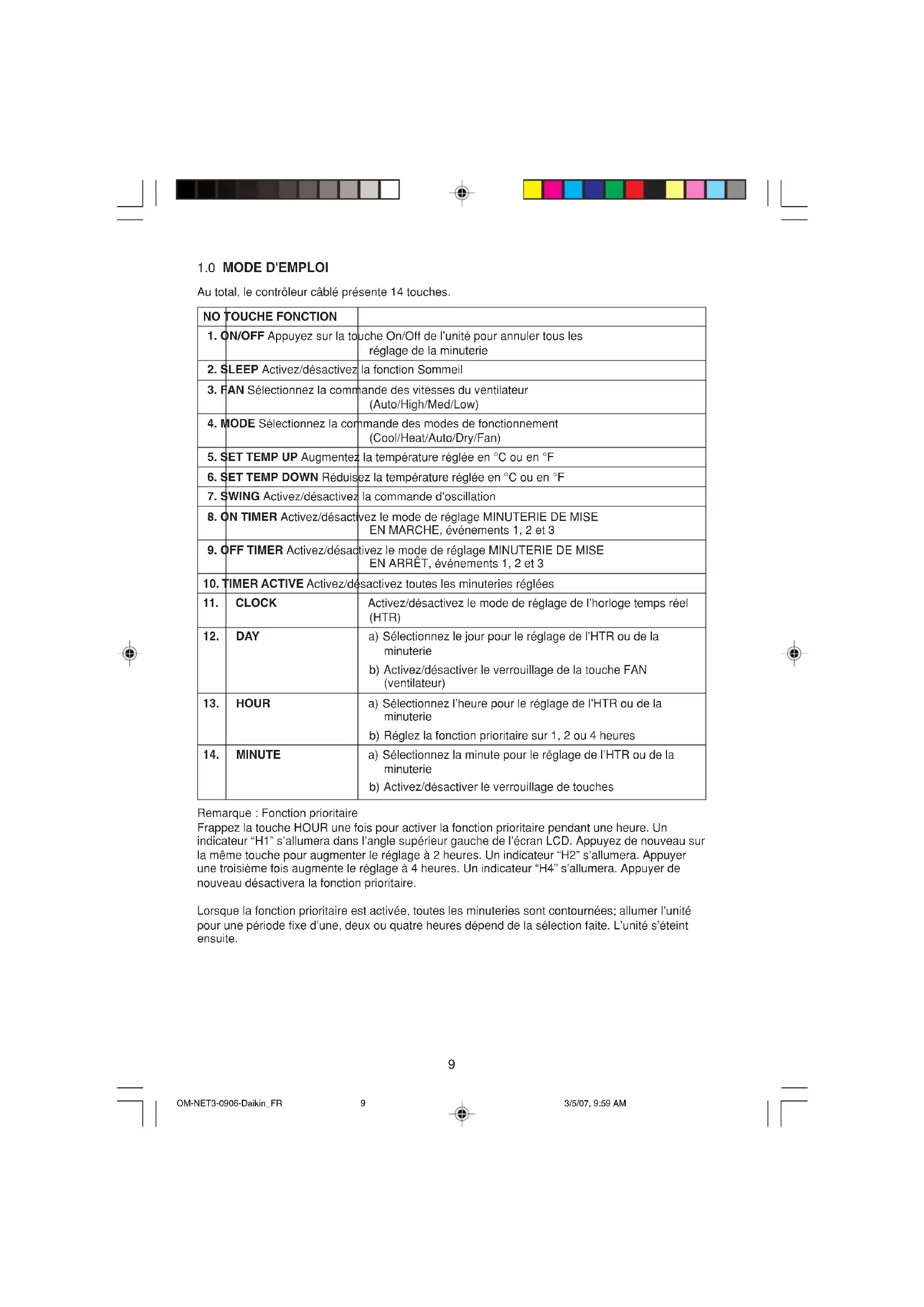

MODE D'EMPLOI FWT06CT DAIKIN

1. ON/OFF Appuyez sur la touche On/Off de l’unité pour annuler tous les

réglage de la minuterie

2. SLEEP Activez/désactivez la fonction Sommeil

3. FAN Sélectionnez la commande des vitesses du ventilateur

4. MODE Sélectionnez la commande des modes de fonctionnement

(Cool/Heat/Auto/Dry/Fan)

5. SET TEMP UP Augmentez la température réglée en °C ou en °F

6. SET TEMP DOWN Réduisez la température réglée en °C ou en °F

EN MARCHE, événements 1, 2 et 3

9. OFF TIMER Activez/désactivez le mode de réglage MINUTERIE DE MISE

EN ARRÊT, événements 1, 2 et 3

10. TIMER ACTIVE Activez/désactivez toutes les minuteries réglées

11. CLOCK Activez/désactivez le mode de réglage de l’horloge temps réel

12. DAY a) Sélectionnez le jour pour le réglage de l’HTR ou de la

minuterie b) Activez/désactiver le verrouillage de la touche FAN (ventilateur)

13. HOUR a) Sélectionnez l’heure pour le réglage de l’HTR ou de la

minuterie b) Réglez la fonction prioritaire sur 1, 2 ou 4 heures

14. MINUTE a) Sélectionnez la minute pour le réglage de l’HTR ou de la

Au total, le contrôleur câblé présente 14 touches. Remarque : Fonction prioritaire Frappez la touche HOUR une fois pour activer la fonction prioritaire pendant une heure. Un indicateur “H1” s’allumera dans l’angle supérieur gauche de l’écran LCD. Appuyez de nouveau sur la même touche pour augmenter le réglage à 2 heures. Un indicateur “H2” s’allumera. Appuyer une troisième fois augmente le réglage à 4 heures. Un indicateur “H4” s’allumera. Appuyer de nouveau désactivera la fonction prioritaire. Lorsque la fonction prioritaire est activée, toutes les minuteries sont contournées; allumer l’unité pour une période fixe d’une, deux ou quatre heures dépend de la sélection faite. L’unité s’éteint ensuite. OM-NET3-0906-Daikin_FR 3/5/07, 9:59 AM910

1.1 Bouton de mise en marche/arrêt ON/OFF

• Mise en marche: Lorsque l’unité est éteinte, appuyez sur la bouton ON/OFF. Le lumineux LED s’allume et l’unité se met en marche.

• Mise en arrêt: Lorsque l’unité est en marche, appuyez sur la bouton ON/OFF. Le lumineux LED et les contrôles s’éteignent.

1.2 Bouton de Nuit SLEEP

Appuyez sur le bouton de nuit SLEEP pour activer le mode de nuit et d’économie d’énergie.

1.3 Bouton de FAN (VENTILATION)

Appuyez sur le bouton FAN pour régler les vitesses de ventilation sur AUTO (AUTO), HIGH (RAPIDE), MEDIUM (MOYEN) ou LOW (LENT).

Appuyez sur le bouton MODE pour alterner entre COOL (FROID), HEAT (CHAUD), AUTO (AUTO), DRY (SEC), FAN (VENTILATION). Le mode Auto n’est pas disponible pour les systèmes à eau glacée. Le mode Auto n’est pas disponible pour les systèmes 2 tuyaux à eau glacée (CW). Il est disponible pour les systèmes 4 tuyaux à eau glacée (CW). Vérifiez l’affichage pour voir sur quel mode est réglée l’unité.

1.5 Le Bouton du Réglage de la Température ‘▲’ ou ‘▼’

Appuyez sur le bouton de la température et programmez la température de votre choix. En appuyant une fois sur l’un des boutons ‘▲’ ou ‘▼’ , la température varie de 1°C [ou de 1°F]. La température peut être programmée de 16°C à 30°C (61°F à 86°F) ou 20°C à 30°C (68°F à 86°F). Vous pouvez régler la plage en ajustant le cavalier shunt derrière la télécommande LCD (reportez-vous au tableau ci-dessous). Pendant le mode de ventilation, la température peut aussi être programmée. Si vous appuyez sur les deux boutons ‘▲’ et ‘▼’ en même temps, l’unité de température passe des °C aux °F ou vice-versa.

1.6 Bouton du Mouvement Oscillatoire SWING

Appuyez sur le bouton SWING pour actionner la fonction de ventilation oscillatoire.

1.7 Réglage de L’horloge

i) Fixez le réglage de l’horloge temps réel

Pressez la touche CLOCK une fois pour activer le mode de réglage HTR. Appuyez de nouveau sur la même touche pour désactiver le mode de réglage HTR. Dans le mode de réglage HTR, "SET CLOCK" (RÉGLEZ HORLOGE) s’affichera sur l’écran LCD et clignotera à 0,5 sec. d’intervalle. Le réglage HTR et de jour sont modifiables en appuyant sur les touches DAY, HOUR ou MINUTE. Si aucune autre touche de réglage de l’horloge (DAY, HOUR et MINUTE) n’est pressée pendant 15 sec., l’unité sort du mode de réglage HORLOGE.

ii) Minuteries programmables sur 7 jours

L’unité est dotée de 3 fonctions d’événement; chacune offre une minuterie de mise en marche et une de mise en arrêt. Pressez la touche de minuterie (ON TIMER ou OFF TIMER) pour activer le mode de réglage de la minuterie de l’événement 1. Appuyez de nouveau sur la même touche pour activer le mode de réglage de la minuterie de l’événement 2. Appuyez pour la troisième fois pour activer le mode de réglage de la minuterie de l’événement 3 (clavier d’événements). Appuyer de nouveau sur une touche de l’unité fait sortir du mode de réglage de la minuterie. Toutes les minuteries sont des minuteries déclenchées par des événements et peuvent être annulées par la touche ON/OFF et la fonction prioritaire.

iii) Fixez les minuteries des événements 1 et 2

Dans le mode de réglage de la minuterie, “SET TIMER” (RÉGLEZ MINUTERIE) s’affichera sur l’écran LCD et clignotera à 0,5 sec. d’intervalle. Lors du réglage de la minuterie de l’événement 1, l’indicateur ‘ ON’ ou ‘ OFF’ apparaîtra, et le chiffre “1” s’affichera dans l’angle supérieur gauche de l’écran LCD. L’indicateur ‘ ON’ ou ‘ OFF’ et le chiffre “2” s’afficheront pendant le réglage de la minuterie de l’événement 2. Le réglage du minuteur peut être modifié en appuyant sur la touche DAY, la touche HOUR ou la touche MINUTE. Si aucune autre touche de réglage de l’horloge (DAY, HOUR et MINUTE) n’est pressée, l’unité sortira du mode de réglage de la minuterie. Cavalier 20 - 30 Application SET Fixez la plage de temp. : 20°C à 30°C (68°F à 86°F) OFF Fixez la plage de temp. : 16°C à 30°C (61°F à 86°F) ENGLISH FRANÇAIS OM-NET3-0906-Daikin_FR 3/5/07, 9:59 AM1011

iv) Fixez la minuterie de l’événement 3 par le biais de la télécommande (en option)

Ce minuteur peut être commandé séparément via la télécommande ainsi que via les touches ON TIMER ou OFF TIMER. La minuterie 3 peut être réglée comme les minuteries 1 et 2 ci-dessus, sauf pour le réglage JOUR qui n’est pas fourni, car cette minuterie s’applique tous les jours. Un indicateur “3” s’affichera pendant le mode de réglage de la minuterie de l’événement 3. ‘ ON’ ou ‘ OFF’ clignotera à 0,5 sec. d’intervalle pendant le réglage de la minuterie. Si aucune autre touche de réglage de l’horloge (DAY, HOUR et MINUTE) n’est pressée, l’unité sortira du mode de réglage de la minuterie. Le réglage de la minuterie ON/OFF reçu de la télécommande annulera le réglage de la minuterie de l’événement 3 de l’unité.

1.8 Activation et annulation des minuteries

Ces minuteries ne se déclencheront pas à moins d’être activées. Pour activer les minuteries, appuyez sur la touche “TIMER ACTIVE”; l’indicateur correspondant s’affichera sur l’écran LCD de l’unité. Ce symbole sert à indiquer que les minuteries d’événement 1, 2 ou 3 sont actives. Répéter les mêmes étapes désactivera les minuteries, et le symbole “TIMER ACTIVE” disparaîtra. Une autre méthode pour annuler le réglage des minuteries consiste à mettre à zéro tous leurs réglages d’heure, un par un. Une fois le réglage sur zéro, l’écran LCD affiche --:--. La minuterie correspondante sera alors désactivée.

1.9 Verrouillage de touches

La fonction de verrouillage de touches sert à empêcher tout changement de réglage. Appuyez sur la touche MINUTE 3 fois de suite pour activer la fonction de verrouillage de touches; “KEYLOCK” (VERROU) s’affiche sur l’écran LCD. Dès que la totalité des touches est verrouillée, seules les touches ON/OFF et MINUTE peuvent être pressées. Pour annuler la fonction de verrouillage de touches, appuyez sur la touche MINUTE 3 fois, le mot ”KEYLOCK” disparaît.

1.10 Verrouillage du ventilateur

Lorsque la touche DAY est pressée 3 fois de suite dans la première seconde et demie, le symbole du ventilateur (illustration ci-dessus) disparaît et le verrouillage du ventilateur empêche d’appuyer sur la touche. Appuyez sur la touche DAY 3 fois pour annuler la fonction de verrouillage du ventilateur.

1.11 Batterie de secours

La batterie de secours sert à conserver l’HTR et les réglages de minuterie programmable sur 7 jours quand l’alimentation est coupée. Pour les unités sans batterie de secours, le réglage par défaut est de 12:00, et la minuterie est effacée au démarrage.

2.0 INDICATEUR D’ERREUR

Si une condition anormale quelconque est détectée, un code d’erreur s’affiche. Lorsque la ligne de transmission entre la carte principale et la ligne d’unité est ouverte, un code d’erreur “EOP” s’affiche. Pour les erreurs détectées depuis la carte principale, le format du code d’erreur sera comme suit : Système DX: Système CW: Erreur Sept segments Thermostat d’ambiance absent/court-circuité E1 Détecteur de serpentin intérieur absent/court-circuité E2 Détecteur de serpentin extérieur absent/court-circuité E3 Surcharge du compresseur E4 Anomalie extérieure — déclenchement de surcharge du

compresseur ou fuite de gaz Défaillance de la pompe de récupération des eaux condensées E6 Erreur Sept segments Erreur du thermostat d’ambiance E1 Erreur du détecteur d’eau du tuyau E2 Défaillance de l’eau du tuyau E5 Erreur de la pompe à eau E6 OM-NET3-0906-Daikin_FR 3/5/07, 9:59 AM1112

Les accessoires suivants sont compris avec ce manuel. S’il manque des éléments, veuillez contacter votre concessionnaire immédiatement. 1 Télécommande 2 Vis à bois 4,1 x 16 (2 vis) & Vis de l’unité (2 vis) 3 Manuel d’utilisation 4 Pile 5 Fils de raccordement

i) D’abord, ouvrez le boîtier de la télécommande LCD en séparant la partie supérieure de

la partie inférieure à l’aide d’un tournevis que vous insérez dans la fente et faites glisser vers le haut.

ii) Fixez la partie inférieure du boîtier sur le mur avec les 2 vis à bois fournies.

Ensuite, insérez les fils de connexion à 4 broches (de la carte principale) à travers la fente sur la partie centrale supérieure de l’enveloppe, comme dans l’illustration.

iii) Pour sélectionner le modèle de refroidissement ou de thermopompe, certains réglages

sont nécessaires au niveau de l’interrupteur à positions multiples.

iv) Rattachez la partie inférieure et supérieure du boîtier. Accrochez les deux pattes dans

leur fente respective et fermez la partie inférieure. Fente inférieure pour ouvrir le boîtier LCD Télécommande LCD (boîtier supérieur) Télécommande LCD (boîtier inférieur) 2 x Vis à bois Fils de raccordement RÉGLAGE DE CAVALIER SHUNT POUR SÉLECTION DE MODÈLE J H JD Application Modèle/remarque OFF OFF DÉTECTION AUTOMATIQUE Dépend de la carte principale OFF SET Système CW & DX Export cool (EC) SET OFF Système CW & DX Thermopompe (HP) SET SET DÉTECTION AUTOMATIQUE Thermopompe Auto (AP)

• La fonction de détection automatique AUTO DETECT n'est pas disponible pour le système à eau glacée (CW). ENGLISH FRANÇAIS OM-NET3-0906-Daikin_FR 3/5/07, 9:59 AM1213 GEEN TOETS FUNCTIE
