РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FWT06CT DAIKIN

1. ON/OFF Включение/выключение блока независимо от

2. SLEEP Активация/деактивация функции “Сон”

3. FAN Выбор оборотов вентилятора (авто/высокие/средние/

4. MODE Выбор режима работы (охлаждение/обогрев/авто/

осушение/вентилятор)

5. SET TEMP UP Увеличение заданной температуры в °C или °F

6. SET TEMP DOWN Уменьшение заданной температуры в °C или °F

7. SWING Активация/деактивация качания жалюзи

8. ON TIMER Включение/выключение режима установки ВКЛ

ТАЙМЕРА Событий 1, 2 и 3

9. OFF TIMER Включение/выключение режима установки ВЫКЛ

ТАЙМЕРА Событий 1, 2 и 3

10. TIMER ACTIVE Активировать/деактивировать все установленные

11. CLOCK Включить/выключить режим настройки Часов

реального времени (ЧРВ)

12. DAY a) Выбрать день для ЧРВ или таймера

b) Включить/выключить блокировку кнопки FAN

13. HOUR a) Выбрать час для ЧРВ или таймера

b) Установить для функции “Приоритет” значение 1, 2 или 4 часа

14. MINUTE a) Выбрать минуты для ЧРВ или таймера

b) Включить/выключить блокировку

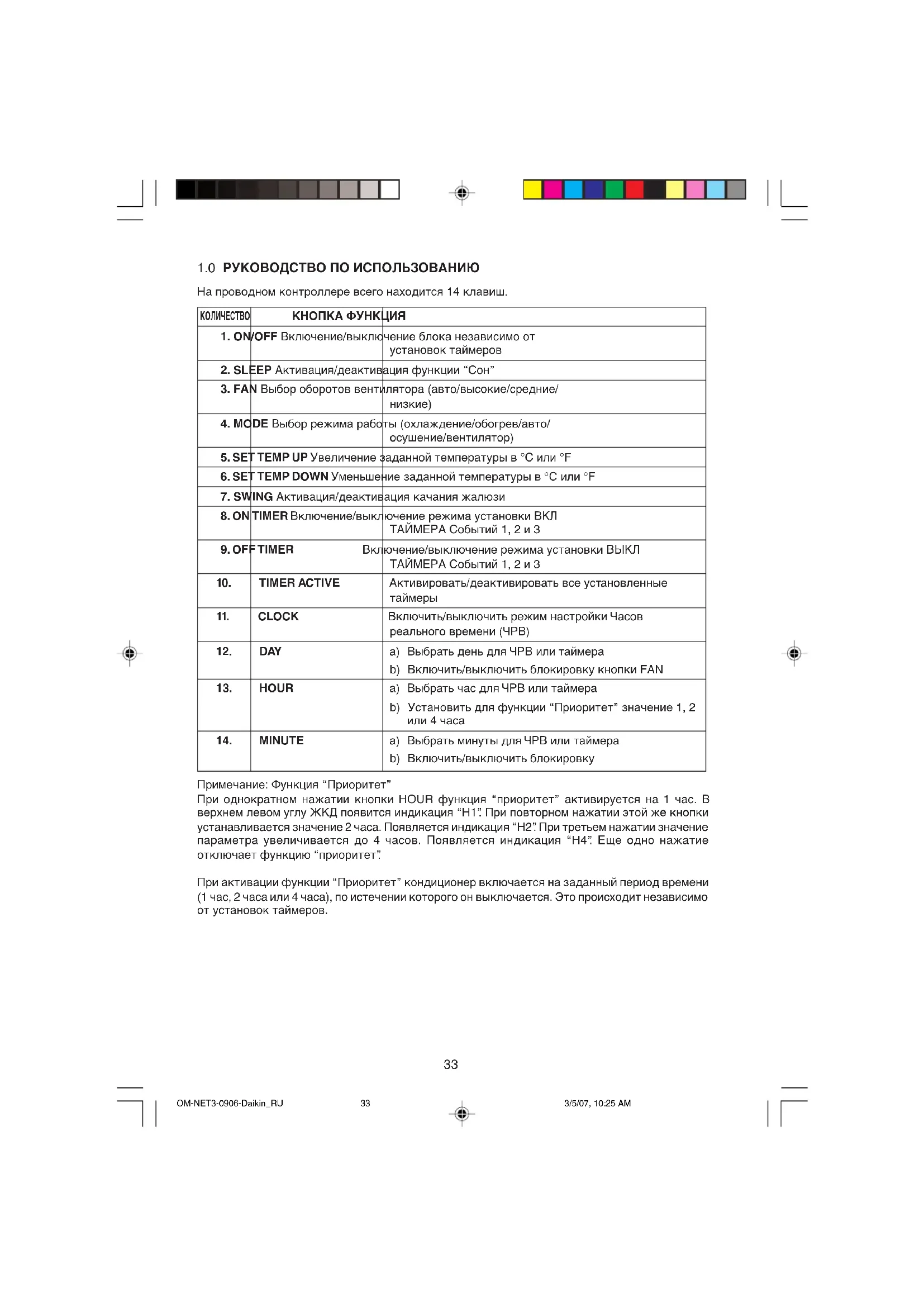

1.0 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ

На проводном контроллере всего находится 14 клавиш. Примечание: Функция “Приоритет” При однократном нажатии кнопки HOUR функция “приоритет” активируется на 1 час. В верхнем левом углу ЖКД появится индикация “H1”. При повторном нажатии этой же кнопки устанавливается значение 2 часа. Появляется индикация “H2”. При третьем нажатии значение параметра увеличивается до 4 часов. Появляется индикация “H4”. Еще одно нажатие отключает функцию “приоритет”. При активации функции “Приоритет” кондиционер включается на заданный период времени (1 час, 2 часа или 4 часа), по истечении которого он выключается. Это происходит независимо от установок таймеров. OM-NET3-0906-Daikin_RU 3/5/07, 10:25 AM3334

1.1 Кнопка ON/OFF (ВКЛ/ВЫКЛ)

• Начало работы: Когда модуль выключен, нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ). Операционный СИД загорается и модуль включается.

• Прекращение работы: После включения модуля, нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ). Операционный СИД потухнет и пульт выключается.

1.2 Кнопка SLEEP (СОН)

Нажмите кнопку SLEEP (СОН) для включения режима сна или режима энергосбережения.

1.3 Кнопка FAN (ВЕНТИЛЯЦИЯ)

Нажмите кнопку FAN (ВЕНТИЛЯЦИЯ) для выбора скорости вентилятора AUTO (АВТО), HIGH (ВЫСОК), MEDIUM (СРЕД) или LOW (НИЗК).

1.4 Кнопка MODE (РЕЖИМ)

Нажмите кнопку MODE (РЕЖИМ) для включения операции COOL (ХОЛОД), HEAT (ОБОГРЕВ), AUTO (АВТО), DRY (ОСУШЕНИЕ), FAN (ВЕНТИЛЯЦИЯ). Автоматический режим недоступный для кондиционера с водяным охлаждением. Автоматический режим не доступен для 2-трубных систем с водяным охлаждением (CW). Он доступен только для 4-трубных систем с водяным охлаждением (CW). Проверьте дисплей для просмотра пульта, в каком режиме он установлен.

1.5 Кнопка Установки Температуры ‘▲’ или ‘▼’

Нажмите кнопку температуры и установите желаемую темературу. Нажатием кнопки ‘▲’ или ‘▼’ один раз, температура изменяется на 1°С [или 1°F]. Температура может быть установлена в диапазоне 16°С ~ 30°С (61°F ~ 86°F) или 20°F ~ 30°F (68°F ~ 86°F). Установка диапазона производится при помощи перемычки, расположенной за ЖКД пульта управления (см. таблицу выше). Температура может быть установлена в режиме вентиляции. Одновременным нажатием ‘▲’ и ‘▼’, показания температуры изменятся от °С к °F и наоборот.

1.6 Кнопка SWING (ПОВОРОТ)

Нажмите кнопку SWING (ПОВОРОТ) для включения функции поворотов направления потока.

1. 7 Установка Времени

i) Установка часов реального времени

При однократном нажатии кнопки CLOCK включается режим настройки ЧРВ. При повторном нажатии этой же кнопки режим настройки ЧРВ отключается. В режиме настройки ЧРВ на ЖКД появляется индикация “SET CLOCK”, мигающая с интервалом 0,5 сек. Изменение параметров ЧРВ и “День” производится нажатием кнопки DAY, HOUR или MINUTE. Если в течение 15 сек не нажата ни одна из кнопок установки времени (DAY, HOUR или MINUTE), режим настройки ЧАСОВ выключается.

ii) 7-дневные программируемые таймеры

Кондиционер оснащен тремя функциями событий; для каждого события может быть установлен ВКЛ ТАЙМЕР и ВЫКЛ ТАЙМЕР. При нажатии кнопки таймера ON TIMER (ВКЛ ТАЙМЕР) или OFF TIMER (ВЫКЛ ТАЙМЕР) включается режим установки таймера События 1. При повторном нажатии этой же кнопки включается режим установки таймера События 2. При третьем нажатии включается режим установки таймера События 3 (настройка с пульта ДУ). Последующее нажатие выключает режим установки таймера. Все таймеры срабатывают по наступлению определенного события. Кнопка ON/OFF и функция “Приоритет” отменяют действие таймеров.

iii) Установка таймеров События 1 и События 2

В режиме установки таймера на ЖКД появляется индикация “SET TIMER”, мигающая с интервалом 0,5 сек. При установке таймера События 1 в верхнем левом углу ЖКД отображается индикация ‘ ON’ (ВКЛ) или ‘ OFF’ (ВЫКЛ) и цифра “1”. При установке таймера События 2 отображается индикация ‘ ON’ или ‘ OFF’ и цифра “2”. Настройка времени может быть изменена нажатием клавиши DAY, клавиши HOUR или клавиши MINUTE. Если впоследствии не нажата ни одна из кнопок установки времени (DAY, HOUR или MINUTE), режим установки таймера выключается. Перемычки 20 - 30 Применение SET Установка темп. диапазона : 20°C ~ 30°C (68°F ~ 86°F) OFF Установка темп. диапазона : 16°C ~ 30°C (61°F ~ 86°F) ENGLISH РУCCKИЙ OM-NET3-0906-Daikin_RU 3/5/07, 10:25 AM3435

iv) Установка таймера События 3 при помощи пульта ДУ (дополнительно)

Этот таймер может управляться отдельно посредством пульта дистанционного управления, а также клавишами ON TIMER или OFF TIMER. Установка таймера 3 производится так же, как и таймеров 1 и 2, кроме параметра ДЕНЬ, который для этого таймера недоступен, так как его настройки действуют ежедневно. В режиме установки таймера События 3 отображается индикация ‘3’. Во время установки индикация ' ON’ или ‘ OFF’ мигает с интервалом 0,5 сек. Если впоследствии не нажата ни одна из кнопок установки времени (DAY, HOUR или MINUTE), режим установки таймера выключается. Установки таймера ON/OFF, введенные с пульта ДУ, имеют преимущество перед установками таймера События 3, введенными с блока.

1. 8 Активация и отмена таймеров

Для того, чтобы эти таймеры срабатывали, их необходимо сначала активировать. Для активации таймеров нажимайте кнопку TIMER ACTIVE до появления на ЖКД индикации “TIMER ACTIVE”. Данный символ указывает на то, что активированы таймеры События 1, События 2 и/или События 3. Повторное нажатие этой же кнопки отменяет таймеры, и символ “TIMER ACTIVE” исчезает. Другой способ отменить таймеры — последовательно обнулить все настройки времени таймеров. Когда установлено нулевое время, на ЖКД отображается индикация --:--, а соответствующий таймер

Функция блокировки служит для предотвращения изменений настроек. Для включения функции блокировки нажмите 3 раза подряд кнопку MINUTE; на ЖКД появится индикация “KEYLOCK”. Когда активирована функция блокировки, не работают никакие кнопки, кроме кнопок ON/OFF и MINUTE. Для отмены функции блокировки нажмите 3 раза подряд кнопку MINUTE; индикация “KEYLOCK” исчезнет с ЖКД.

1. 10 Блокировка вентиляторя

Если три раза подряд за 1,5 сек нажать кнопку DAY, символ вентилятора (см. выше) исчезнет, а кнопка вентилятора перестанет работать. Для отмены функции блокировки вентилятора нажмите 3 раза кнопку DAY.

1. 11 Резервная батарея

Резервная батарея используется для того, чтобы сохранять настройки ЧРВ и 7-дневного программируемого таймера при отсутствии напряжения в электросети. Для агрегатов, не оборудованных резервной батареей, ЧРВ после включения электропитания автоматически показывают 12:00, а таймеры обнуляются.

2.0 ИНДИКАТОР ОШИБОК

При обнаружении каких-либо аномальных состояний отображается код ошибки. В случае разрыва соединения между главной платой и блоком появляется код ошибки ‘EOP’. Ошибки, обнаруженные с главной платы, кодируются следующим образом: Дуплексная система: Охлаженная система: Ошибка Семь сегментов Отсутствует/закорочен датчик температуры в помещении E1 Отсутствует/закорочен датчик внутреннего змеевика E2 Отсутствует/закорочен датчик наружного змеевика E3 Перегрузка компрессора E4 Перегрузка компрессора наружного блока или утечка газа E5 Неисправен насос отвода конденсата E6 Ошибка Семь сегментов Ошибка датчика температуры в помещении E1 Ошибка датчика температуры воды в водопроводе E2 Ошибка температуры воды в водопроводе E5 Ошибка водяного насоса E6 OM-NET3-0906-Daikin_RU 3/5/07, 10:25 AM3536

3.0 Установка ЖКД Пульта Дистанционного Управления

Нижеследующие принадлежности поставляются вместе с этим руководством. Если что-либо отсутствует, то немедленно обращайтесь к Вашему дилеру. 1 Пульт дистанционного управления 2 Шуруп 4,1 х 16 (2 штуки) и крепежный винт (2 штуки) 3 Руководство по установке 4 Батарея 5 Соединительные провода

3.2 Подробное Руководство

i) Прежде всего, откройте низ и верх корпуса ЖКД пульта дистанционного управления

при помощи отвертки. Для этого, вставьте отвертку в нижнее отверстие и подденьте

ii) Закрепите нижнюю панель на стену двумя имеющимися шурупами.

Пропустите провод с 4-штырьковой вилкой (от главной платы) через отверстие в нижней части, расположенное верху в центре.

iii) Для выбора модели только охлаждение или модели обогревательного насоса,

требуются некоторые настройки при установке переключателя глубины.

iv) Зафиксируйте верхнюю и нижнюю части корпуса на их прежнее место. Зацепите

два верхних выступа в их соответствующие гнезда и плотно закройте нижнюю

Нижнее отверстие для открытия корпуса ЖКД

(Верхняя Часть) 2 х Шуруп Соединительные

УСТАНОВКА ПЕРЕМЫЧКИ ДЛЯ ВЫБОРА МОДЕЛИ J H JD Применение Модель / Комментарий НЕТ НЕТ АВТО ОПРЕДЕЛЕНИЕ Зависит от главной платы НЕТ ЕСТЬ Охлаженная система & Экспорт холода (EC) Дуплексная система ЕСТЬ НЕТ Охлаженная система & Тепловой насос (HP) Дуплексная система ЕСТЬ ЕСТЬ АВТО ОПРЕДЕЛЕНИЕ Авт. тепловой насос (AP)

• АВТО ОПРЕДЕЛЕНИЕ недоступный для кондиционера с водяным охлаждением. ENGLISH РУCCKИЙ OM-NET3-0906-Daikin_RU 3/5/07, 10:25 AM3637
