Marca	Electrolux
Modello	KOCDH77X2
Tipo di prodotto	Forno elettrico da incasso
Altezza (anteriore)	589 mm
Larghezza (anteriore)	595 mm
Profondità (totale)	569 mm
Profondità di incasso	548 mm
Peso	32.6 kg
Alimentazione elettrica	230 V, 50 Hz
Potenza massima	3680 W
Capacità (volume)	72 L
Classe di efficienza energetica	A+
Consumo energetico (convenzionale)	0.93 kWh/cycle
Consumo energetico (aria calda)	0.69 kWh/cycle
Modalità di cottura	Aria calda, Calore superiore/inferiore, Umidità bassa, Funzione Pizza, Calore inferiore, Piatti Surgelati, Aria calda umida, Griglia, Turbo griglia, Cottura a vapore
Funzioni speciali	Cottura assistita, Sonda di cottura, Preriscaldamento rapido, Timer, Partenza ritardata
Pulizia	Pulizia Aqua Clean, Pulizia del serbatoio dell'acqua, Smontaggio dei vetri della porta
Sicurezza	Spegnimento automatico, Blocco, Sicurezza bambini, Ventilatore di raffreddamento
Accessori inclusi	Griglia metallica, Teglia da forno, Teglia per arrosti, Sonda di cottura
Ricambi e riparabilità	Lampadina (300°C), Guarnizione della porta, Guide telescopiche (opzionale), Kit vapore (opzionale)

Domande frequenti - KOCDH77X2 ELECTROLUX

Come utilizzare la cottura a vapore sul forno KOCDH77X2?

Per la cottura a vapore, aprire il coperchio del serbatoio dell'acqua, riempirlo con 900 ml di acqua, riposizionarlo, selezionare la modalità di cottura vapore e regolare la temperatura. È possibile utilizzare un piatto di cottura per alimenti (non fornito) con il tubo di iniezione per una cottura a vapore diretta o indiretta.

Come pulire il forno con la funzione Aqua Clean?

Versare 300 ml di acqua nella vaschetta della cavità, selezionare il menu Pulizia e confermare. La funzione dura 30 minuti. Una volta terminata, asciugare la cavità con un panno morbido.

Cosa fare se il display mostra 00:00?

Ciò significa che si è verificato un'interruzione di corrente. Impostare l'ora corrente tramite il menu Impostazioni, Ora corrente.

Come impostare la cottura assistita per un piatto specifico?

Accedere al menu Cottura assistita, selezionare il piatto dall'elenco, posizionarlo nel forno e confermare. Il forno applica automaticamente la modalità di cottura e la temperatura consigliate.

Come utilizzare la sonda di cottura?

Inserire la sonda nella parte più spessa dell'alimento, collegarla alla presa anteriore del forno, impostare la temperatura al cuore desiderata. Un segnale acustico suona quando viene raggiunta la temperatura.

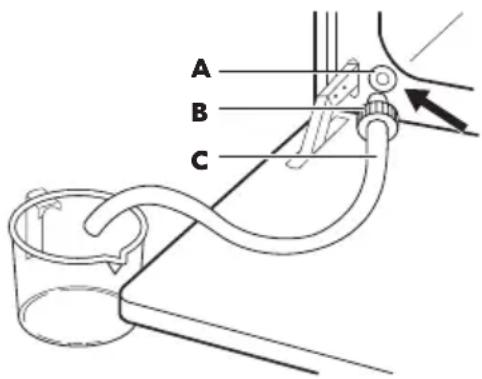

Qual è la capacità del serbatoio dell'acqua e come svuotarlo?

Il serbatoio dell'acqua ha una capacità di 900 ml. Per svuotarlo, collegare il tubo di scarico alla valvola di scarico, posizionare l'estremità del tubo sotto il livello della valvola e premere più volte il tasto B per evacuare l'acqua residua.

Come risparmiare energia con questo forno?

Utilizzare la funzione Aria Calda Umida che spegne l'illuminazione dopo 30 secondi. Non preriscaldare inutilmente, utilizzare il calore residuo spegnendo 3-10 minuti prima della fine della cottura e cuocere più piatti contemporaneamente.

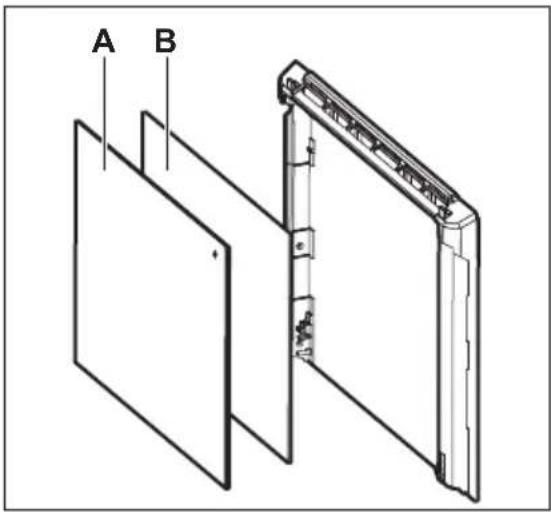

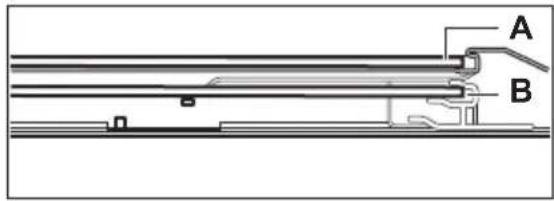

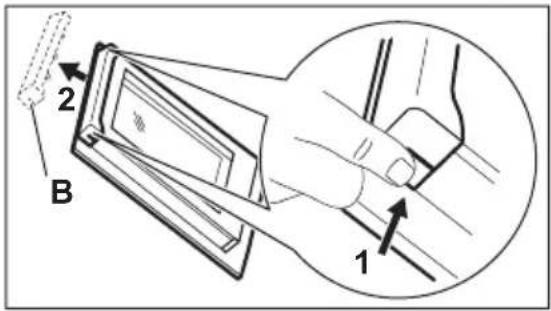

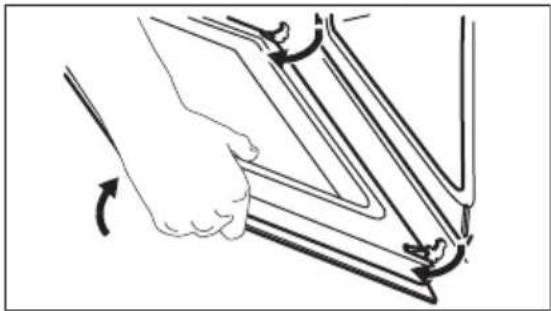

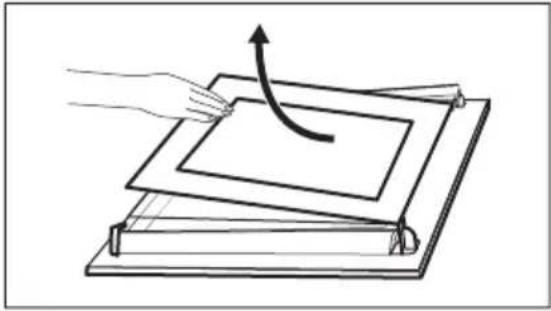

Come rimuovere e pulire i vetri della porta?

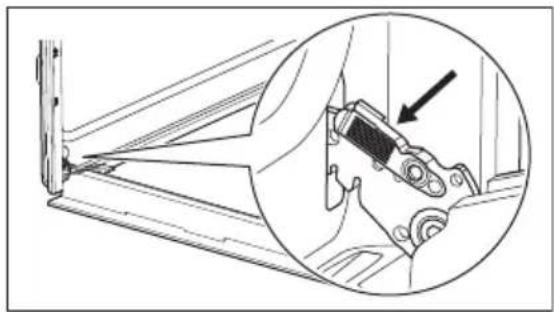

Rimuovere la porta sollevando i fermi, quindi smontare la guarnizione e i pannelli di vetro. Pulirli con acqua saponata, asciugare accuratamente, quindi rimontare rispettando l'ordine indicato dai simboli.

Cosa fare se la cottura a vapore non funziona?

Verificare che il serbatoio dell'acqua sia pieno e che non ci siano residui di calcare nell'apertura del tubo di arrivo del vapore. Pulire il serbatoio dell'acqua se necessario. Se il problema persiste, contattare il servizio post-vendita.

Come impostare la partenza ritardata?

Selezionare la modalità di cottura, premere più volte il tasto Partenza ritardata, impostare l'ora di inizio cottura, quindi confermare. Il forno si avvia automaticamente all'ora programmata.

MANUALE UTENTE KOCDH77X2 ELECTROLUX

IT Istruzioni per l'uso | Forno a vapore 100

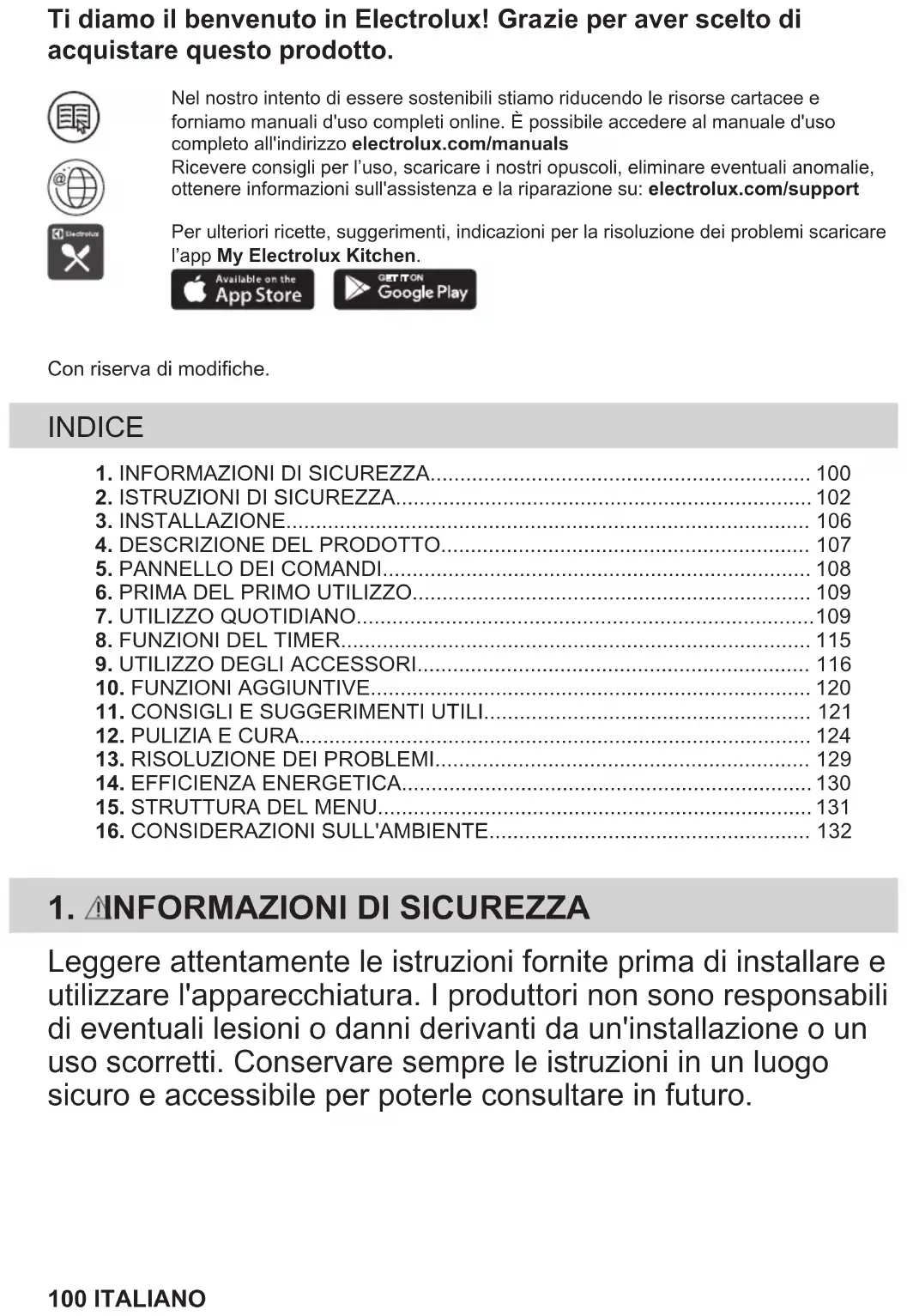

Ti diamo il benvenuto in Electrolux! Grazie per aver scelto di acquistare questo prodotto.

Nel nostro intento di essere sostenibili stiamo riducendo le risorse cartacee e forniamo manuali d'uso completi online. È possibile accedere al manuale d'uso completo all'indirizzo electrolux.com/manuals

Ricevere consigli per l'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione su: electrolux.com/support

Per ulteriori ricette, suggerimenti, indicazioni per la risoluzione dei problemi scaricare l'app My Electrolux Kitchen.

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA.... 100
2. ISTRUZIONI DI SICUREZZA....102
3. INSTALLAZIONE.... 106
4. DESCRIZIONE DEL PRODOTTO.... 107
5. PANNELLO DEI COMANDI.... 108
6. PRIMA DEL PRIMO UTILIZZO.... 109
7. UTILIZZO QUOTIDIANO....109
8. FUNZIONI DEL TIMER.... 115
9. UTILIZZO DEGLI ACCESSORI.... 116
10. FUNZIONI AGGIUNTIVE.... 120
11. CONSIGLI E SUGGERIMENTI UTILI.... 121
12. PULIZIA E CURA.... 124
13. RISOLUZIONE DEI PROBLEMI.... 129
14. EFFICIENZA ENERGETICA.... 130
15. STRUTTURA DEL MENU.... 131
16. CONSIDERAZIONI SULL'AMBIENTE.... 132

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza di bambini e persone vulnerabili

- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura durante l'uso e durante il raffreddamento.
• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata solo alla cottura.
- Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
- Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
- L'installazione dell'apparecchiatura e la sostituzione dei cavideve essere effettuata unicamente da personale qualificato.

• Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.
• Prima di ogni operazione di manutenzione, scollegare l'apparecchiatura dall'alimentazione elettrica.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.
• AVVERTENZA: Assicurarsi che l'elettrodomestico sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.
• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Prestare attenzione a non toccare le resistenze o la superficie della cavità dell'apparecchiatura.
• Utilizzare sempre guanti da forno per rimuovere o inserire accessori o pirofile.
• Usare esclusivamente la termosonda (sensore temperatura al centro) consigliata per questa apparecchiatura.

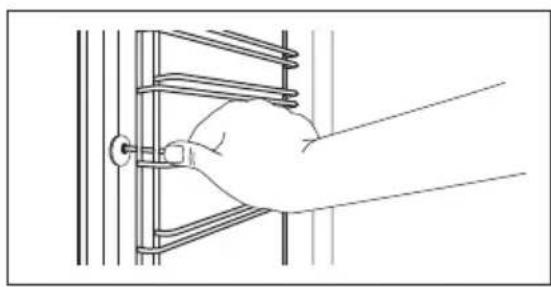

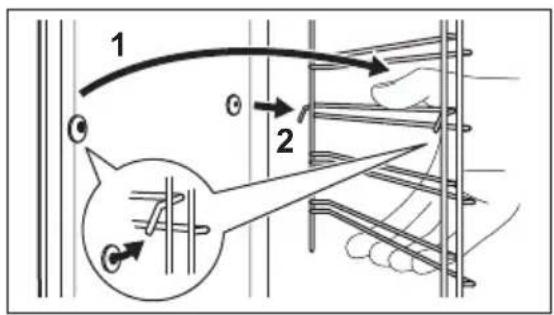

• Per rimuovere i supporti del ripiano, tirare prima la parte anteriore del supporto del ripiano e poi l'estremità posteriore lontano dalle pareti laterali. Installare i supporti ripiani seguendo al contrario la procedura indicata.
• Non utilizzare vaporelle per pulire l'elettrodomestico.
• Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro dello sportello per non rigare la superficie e causare la rottura del vetro.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
  • Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Non tirare l'apparecchiatura per la maniglia.

• Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.
- È necessario rispettare la distanza minima dalle altre apparecchiature.
- Prima di montare l'apparecchiatura controllare che la porta dell'apparecchio si apra senza limitazioni.
- L'apparecchiatura è dotata di un sistema di raffreddamento elettrico. Quest'ultimo funziona a corrente elettrica.

Altezza minima del mobilet-to (mobileto sotto all'altez-za minima del piano di la-voro)

580 (600) mm

Larghezza del mobiletto 560 mm
Profondità del mobiletto 550 (550) mm
Altezza della parte anterio-re dell'apparecchiatura	589 mm
Altezza della parte posteriore dell'apparecchiatura	571 mm
Larghezza della parte anteriore dell'apparecchiatura	595 mm
Larghezza della parte posteriore dell'apparecchiatura	559 mm
Profondità dell'apparec-chiatura	569 mm
Profondità di incasso del-l'apparecchiatura	548 mm

Profondità con porta aperta 1022 mm
Dimensioni minime dell'a-pertura di ventilazione.Apertura collocata sul lato posteriore inferiore	560x20 mm
Lunghezza del cavo di ali-mentazione. Il cavo è collo-cato nell'angolo destro del lato posteriore	1500 mm
Viti di montaggio 4x25 mm

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

- Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.

• L'apparecchiatura deve disporre di una messa a terra.
- Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
- Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.
- Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
- Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia sotto all'apparecchiatura, in particolare quando il dispositivo è in funzione o la porta è calda.
- I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
- Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
- Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.
- L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
• La dotazione standard dell'apparecchiatura al momento della fornitura prevede una spina e un cavo di rete.

Tipi di cavi disponibili per l'installazione o la sostituzione per l'Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Per la sezione del cavo, fare riferimento alla potenza totale sulla targhetta dei dati. È anche possibile consultare la tabella:

Potenza totale (W) Sezione del cavo (mm²)

massimo 1.380 3x0.75

massimo 2.300 3x1

massimo 3.680 3x1.5

Il cavo di terra (cavo verde/giallo) deve essere 2 cm più lungo rispetto al cavo di fase marrone e a quello neutro blu.

2.3 Utilizzo:

AVVERTENZA!

Rischio di lesioni, ustioni, scosse elettriche o esplosioni.

• Non modificare le specifiche tecniche dell'apparecchiatura.
• Assicurarsi che le aperture di ventilazione non siano bloccate.
• Non lasciare l'elettrodomestico incustodito durante il funzionamento.
• Spegnere l'elettrodomestico dopo ogni utilizzo.
• Prestare attenzione in fase di apertura dello sportello dell'elettrodomestico, quando quest'ultimo è in funzione. Può esservi un rilascio di aria calda.
• Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
• Non esercitare pressione sullo sportello aperto.
• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.

• Aprire lo sportello dell'elettrodomestico attentamente. L'utilizzo di ingredienti con alcol può provocare una miscela di alcol e aria.

• Non lasciare scintille o fiamme libere a contatto con l'elettrodomestico quando si apre lo sportello.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

- Per evitare danni o lo scolorimento dello smalto:

• Non collocare pirofile o altri oggetti all'interno dell'elettromestico direttamente sul fondo.
• Non collocare la pellicola di alluminio direttamente sul fondo della cavità dell'elettrodomestico.
• Non versare acqua direttamente all'interno dell'elettrodomestico caldo.
• Non conservare piatti e alimenti umidi all'interno dell'elettrodomestico dopo aver terminato la cottura.
• Prestare attenzione in fase di rimozione o installazione degli accessori.

- Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico.

- Usare una leccarda per torte umide. I succhi di frutta causano macchie che possono essere permanenti.

- Eseguire sempre la cottura con lo sportello dell'apparecchiatura chiuso.

- Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta), assicurarsi che questo non sia mai chiuso quando l'apparecchiatura è in funzione. Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all'alloggiamento o al pavimento. Dopo l'uso non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completamente raffreddata.

2.4 Pulizia e cura

AVVERTENZA!

Vi è il rischio di lesioni, incendio o danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Controllare che l'apparecchiatura sia fredda. Vi è il rischio che i pannelli in vetro si rompano.
• Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.
• Prestare attenzione quando si rimuove la porta dall'apparecchio. La porta è pesante!
• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Se si utilizza uno spray per il forno, seguire attentamente le istruzioni di sicurezza sulla confezione.

2.5 Cottura a vapore

AVVERTENZA!

Vi è il rischio di ustioni o di danni all'apparecchiatura.

• Il vapore che fuoriesce può provocare ustioni:
• Non aprire la porta dell'apparecchiatura durante la cottura a vapore.
• Dopo aver impiegato la cottura al vapore aprire la porta dell'apparecchiatura con cautela.

2.6 Illuminazione interna

AVVERTENZA!

Pericolo di scosse elettriche.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.
• Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.
• Servirsi unicamente di lampadine con le stesse specifiche tecniche.

2.7 Assistenza

- Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.

- Utilizzare solo ricambi originali.

2.8 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che bambini, o animali restino intrappolati nell'apparecchiatura.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

3.1 Incasso

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

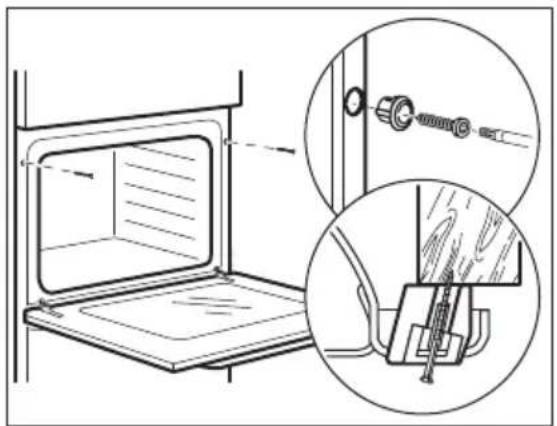

3.2 Fissaggio nel mobile

4. DESCRIZIONE DEL PRODOTTO

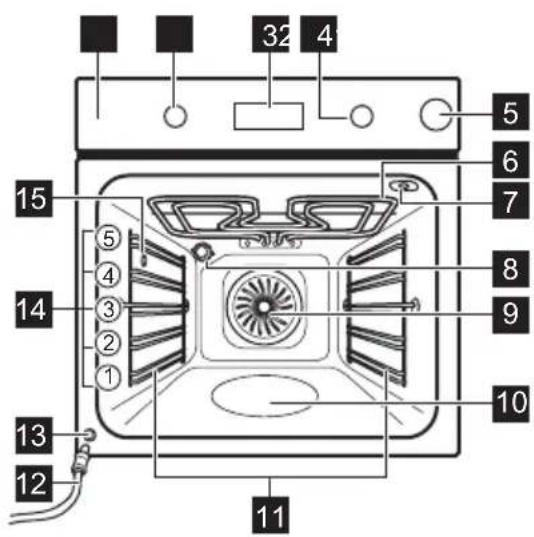

4.1 Panoramica generale

32 4 5 6 7 8 9 10 11 12 13 14 15 ⑤ ④ ③ ② ①

4.2 Accessori

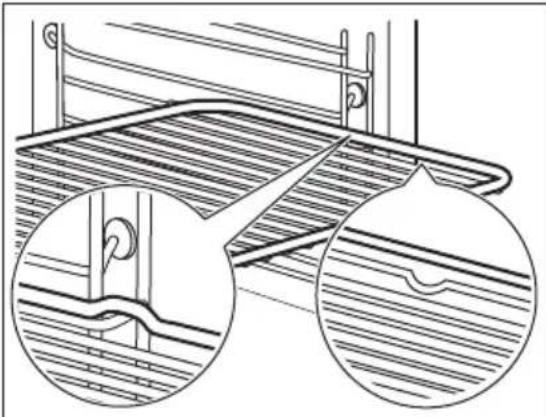

• Ripiano a filo
  Per stoviglie, stampi per dolci, arrosti.

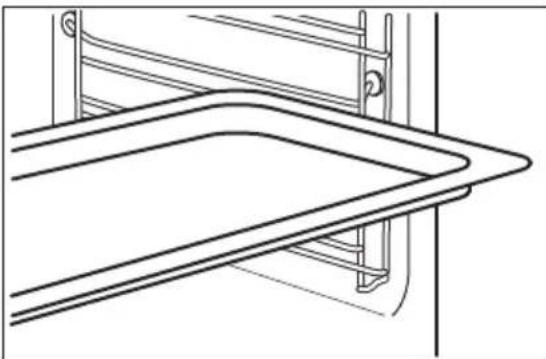

  • Lamiera dolci
  Per torte e biscotti.
  • Leccarda
  Per cuocere al forno e arrostire o per raccogliere il grasso.

1 Pannello dei comandi
2 Manopola di regolazione delle funzioni cottura

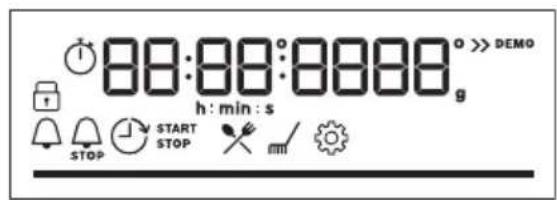

3 Display
4 Manopola di regolazione
5 Vaschetta dell'acqua
6 Resistenza
7 Presa per la termosonda
8 Lampadina
9 Ventola
10 Goffratura cavità - Contenitore pulizia con acqua
11 Supporto ripiano, rimovibile
12 Tubo di scarico
13 Valvola di scarico dell'acqua
14 Posizioni ripiano
15 Foro di entrata vapore

- Sensore alimenti Per misurare il livello di cottura degli alimenti.

• Guide telescopiche

Grazie alla guide telescopiche sarà possibile inserire ed estrarre i ripiani in modo più facile.

5. PANNELLO DEI COMANDI

5.1 Manopola incassabile

Per utilizzare l'apparecchiatura, premere la manopola. La manopola fuoriesce.

5.2 Panoramica del pannello di controllo

Selezionare una funzione cottura per accendere l'elettrodomestico. Per spegnere

l'elettrodomestico, ruotare la manopola delle funzioni cottura fino a portarla in posizione off.

				OK
Timer Riscaldamento rapido Luce forno Termosonda				Confermare l'imposta-zione

5.3 Display

88:00:00:0000 h : min : s STOP START STOP DEMO

Display con le funzioni chiave.

Spie display

Indicatori di base
Blocco	Cottura guidata	Pulizia	Impostazioni	Riscaldamento rapido
Spie timer
Contaminuti	Orario fine	Ritardo		Timer
Barra di avanzamento - per temperatura o tempo. Quando l'elettrodomestico raggiunge la temperatura impostata, la barra è completamente rossa.

Indicatori del serbatoio d'acqua
Termosonda indicatore

6. PRIMA DEL PRIMO UTILIZZO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Pulizia iniziale

Prima del primo utilizzo, pulire l'elettrodomestico vuoto e impostare l'ora:

00:00

Impostare l'ora. Premere OK

6.2 Preriscaldamento iniziale

Preriscaldare il forno vuoto prima di utilizzarlo per la prima volta.

Passaggio Rimuovere gli accessori e i supporti ripiano rimovibili dal forno. 1

Passaggio 2 Impostare la temperatura massima per la funzione: ☐ Lasciare in funzione il forno per 1 h.

Passaggio 3 Impostare la temperatura massima per la funzione: Lasciare in funzione il forno per 15 min.

Il forno può produrre un odore sgradevole e fumo in fase di preriscaldamento. Accertarsi che la stanza sia ventilata.

7. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Come impostare le Funzioni cottura

Passaggio 1 Ruotare la manopola delle funzioni cottura per selezionare una funzione cottura.

Passaggio 2 Ruotare la manopola di regolazione della temperatura per impostare la temperatura.

- tenere premuto per attivare la funzione: Riscaldamento rapido. È disponibile per alcune funzioni del forno.

Cottura a vapore

Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4 Passaggio 5

[NO TEXT]

°C

Premere il coper- chio della vaschetta dell'acqua per aprir- lo.

Riempire la va- schetta dell'acqua con 900 ml di ac- qua.

Premere per riportare la vaschetta dell'acqua nella posizione iniziale.

Selezionare la fun- zione cottura a va- pore.

Impostare la temperatu- ra.

7.2 Funzioni cottura

Funzione cottura Applicazione

Cottura ventilata

Per cuocere su massimo tre posizioni della griglia contemporaneamente ed essiccare i cibi. Impostare la temperatura di 20-40 °C in meno rispetto a quella per Cottura convenzionale.

Cottura convenzionale

Per cuocere e arrostire alimenti su una sola posizione della griglia.

Umidità bassa

La funzione è idonea per carne, pollame, pietanze al forno e sformati. Grazie alla combinazione di vapore e calore, la carne acquisisce una consistenza morbida e succosa con una superficie croccante.

Funzione Pizza

Per preparare la pizza. Per una doratura intensa e una base croccante.

Resistenza inferiore

Per dorare torte con base croccante e per conservare gli alimenti.

Cibi congelati

Per rendere croccanti i cibi confezionati, come ad esempio patatine fritte, crochette o involtini primavera.

Cottura ventilata umida

Questa funzione è progettata per il risparmio energetico durante la cottura. Quando viene usata questa funzione, la temperatura all'interno della cavità potrebbe essere diversa rispetto alla temperatura impostata. Viene utilizzato il calore residuo. La potenza riscaldante potrebbe essere ridotta. Per ulteriori informazioni, consultare il capitolo "Uso quotidiano", Note su: Cottura ventilata umida.

Grill

Per grigliare alimenti di ridotto spessore e tostare il pane.

Funzione cottura Applicazione

Doppio grill ventilato

Per arrostire grandi tagli di carne o pollame con ossa su una posizione della griglia. Per gratinare e dorare.

Per accedere al Menu: Cottura guidata, Pulizia, Impostazioni.

Cottura ventilata, Cottura convenzionale: quando si imposta la temperatura al di sotto di 80 °C, la lampada si spegne automaticamente dopo 30 secondi.

7.3 Note su: Cottura ventilata umida

Questa funzione è stata utilizzata per la conformità alla classe energetica e ai requisiti di ecodesign (secondo la normativa EU 65/2014 e EU 66/2014). Test conformemente a:

IEC/EN 60350-1

La porta del forno dovrebbe essere chiusa in fase di cottura, in modo che la funzione non venga interrotta. Ciò garantisce inoltre che il forno funzioni con la più elevata efficienza energetica possibile.

Quando viene usata questa funzione, la lampada si spegne automaticamente dopo 30 secondi.

Per le istruzioni di cottura rimandiamo al capitolo "Consigli e suggerimenti", Cottura

ventilata umida. Per indicazioni generali sul risparmio energetico rimandiamo al capitolo "Efficienza energetica", Risparmio energetico.

7.4 Serbatoio dell'acqua

Indicatore del serbatoio d'acqua

Il serbatoio è pieno.

Il serbatoio è mezzo pieno.

Il serbatoio è vuoto. Riempire nuovamente il serbatoio.

Se si versa troppa acqua nel serbatoio, lo scarico di sicurezza fa defluire l'acqua in eccesso dal fondo della cavità. Togliere l'acqua con una spugna.

Svuotamento del serbatoio dell'acqua

Fase 1	Spegnere il forno, lasciarlo con la porta aperta e attendere che sia freddo.
Passaggio 2	Collegare il tubo di scarico (C) alla valvola di scarico (A) attraverso il connettore (B).
Passaggio 3	Tenere l'estremità del tubo sotto il livello di A e pre-mere ripetutamente B per raccogliere l'acqua re-stante.
Passaggio 4	Staccare i filtri C e B e asciugare il forno con una spugna morbida.

A B C

7.5 Come impostare: Cottura guidata

Ogni piatto di questo sottomenu prevede una funzione cottura e una temperatura consigliate. Utilizzare la funzione per preparare un piatto rapidamente con le impostazioni predefinite. È anche possibile regolare l'ora e la temperatura in fase di cottura.

Al termine della funzione, controllare se il cibo è pronto.

Alcune pietanze possono anche essere cucinate usando:	Il livello fino al quale viene cucinato un piat-to:
• Termosonda • Al sangue	• Medio• Ben cotto

Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4

Accedere al menu. Selezionare Cottura guida- ta. Premere OK

Selezionare la pietanza. Premere OK

Inserire la pietanza nel for- no. Confermare l'imposta- zione.

7.6 Cottura guidata

Legenda

Termosonda disponibile. Collocare il Termosonda nella parte più spessa del piatto. L'apparecchiatura si spegne quando viene raggiunta la temperatura impostata del Termosonda.

Aggiungere acqua al serbatoio.

Legenda

Preriscaldare l'apparecchiatura prima di iniziare la cottura.

Livello del ripiano.

Sul display viene visualizzato P e il numero del piatto, che è possibile controllare nella tabella.

Piatto Peso Livello / Accessorio ripiano

1	Roast beef, al san-gue
		1 - 1.5kg; 4 - 5 pez-zi cm spessi		2; lamiera dolci Friggere la carne per alcuni minuti in una padella calda. Inserire nell'apparecchiatura.
3	Roast beef, ben cotto
[HHOD]		180 - 220g perpezzo; 3 fette cmspesse		3; pirofila per arrosto su ripiano a filo Friggere la carne per alcuni minuti in una padella calda. Inserire nell'apparecchiatura.

Piatto Peso Livello / Accessorio ripiano
5	Arrosto di manzo /brasato (costoletta,scamone, fesa)	1.5 - 2kg	2; pirofila per arrosto su ripiano a filoFriggere la carne per alcuni minuti in una padella calda.Aggiungere liquido. Inserire nell'apparecchiatura.
6	Roast beef, al san-gue (cottura lenta)	1 - 1.5kg; 4 - 5 pezzi cm spessi	2; lamiera dolciUtilizzare le spezie preferite o il semplice pepe macinato.Friggere la carne per alcuni minuti in una padella calda.Inserire nell'apparecchiatura.
7	Roast beef, cottura media (cottura lenta)
8	Roast beef, ben cotto (cottura lenta)
9	Filetto, al sangue (cottura lenta)	0,5 - 1,5 kg; pezzi spessi 5 - 6 cm	2; lamiera dolciUtilizzare le spezie preferite o il semplice pepe macinato.Friggere la carne per alcuni minuti in una padella calda.Inserire nell'apparecchiatura.
10	Filetto, cott. media (cottura lenta)
11	Filetto, cotto (cottura lenta)
12	Arrosto di vitello (ad es. spalla)	0.8 - 1.5kg; 4 pezzi cm spessi	2; pirofila per arrosto su ripiano a filoUtilizzare le spezie preferite. Aggiungere liquido. Arrosto coperto.
13	Collo o spalla di maiale arrosto	1.5 - 2kg	1; pirofila per arrosto su ripiano a filoGirare la carne a metà cottura.
14	Maiale sfilacciato (cottura lenta)	1.5 - 2kg	2; lamiera dolciUtilizzare le spezie preferite. Girare la carne a metà cottura per ottenere una doratura uniforme.
15	Lombo, fresco 1 - 1.5kg; 5 - 6 pezzi cm spessi		2; pirofila per arrosto su ripiano a filoUtilizzare le spezie preferite.
16	Costolette di maiale 2 - 3kg; utilizzare crudo, 2 - 3 cm co-stolette di maiale sottili		3; leccardaAggiungere il liquido per coprire il fondo di un piatto. Gira-re la carne a metà cottura.
17	Cosciotto d'agnello con ossa	1.5 - 2kg; 7 - 9 pezzi cm spessi	2; pirofila per arrosto su lamiera dolciAggiungere liquido. Girare la carne a metà cottura.
18	Pollo intero 1 - 1.5kg; fresco		2; stampo per sformati su lamiera dolciUtilizzare le spezie preferite. Girare il pollo a metà cottura per ottenere una doratura uniforme.
19	Mezzo pollo 0.5 - 0.8kg		3; lamiera dolciUtilizzare le spezie preferite.
20	Pollo, petto 180 - 200g per pezzo		2; casseruola su ripiano a filoUtilizzare le spezie preferite. Friggere la carne per alcuni minuti in una padella calda.

Piatto Peso Livello / Accessorio ripiano
21	Cosce di pollo, fresche	-
22	Anatra, intera 2 - 3kg	-
23	Oca, intera 4 - 5kg	-
24	Polpettone 1kg	-
25	Pesce intero, griglia-to	0.5 - 1kg per pesce
26	Filetto di pesce -	-
27	Torta ai formaggi -	-
28	Torta di mele -	-
29	Crostata di mele -	-
30	Torta di mele ameri-cana	-
31	Brownies 2kg di impasto	-
32	Muffin al cioccolato -	-
33	Torta di pane -	-
34	Patate al forno 1kg	-
35	Spicchi 1kg	-
36	Verdure miste gri-gliate	1 - 1.5kg
37	Crocchette, surgelate 0.5kg	-
38	Patatine, surgelate 0.75kg	-
39	Lasagna di carne/verdure con fogli di pasta secca	1 - 1.5kg

Piatto Peso Livello / Accessorio ripiano
40	Patate gratinate (pa-tate crude)	1 - 1.5kg	1; casseruola su ripiano a filoRuotare il piatto a metà del tempo di cottura.
41	Pizza fresca, sottile	-	2; lamiera dolci rivestita con carta da forno
42	Pizza fresca, spessa	-	2 lamiera dolci rivestita con carta da forno
43	Quiche -		2; teglia da forno su ripiano a filo
44	Baguette / Ciabatta / Pane bianco	0.8kg	2 lamiera dolci rivestita con carta da fornoPiù tempo necessario per il pane bianco.
45	Impasto per pane integrale / pane di se-gale /pane nero in uno stampo per pane	1kg	2; lamiera dolci rivestita con carta forno/ripiano a filo

8. FUNZIONI DEL TIMER

8.1 Funzioni orologio

Funzione Orologio Applicazione
(HC26) Contaminuti	Allo scadere del timer, viene emesso un segnale acustico.
(XT4Z) STOP Tempo di cottura	Quando il timer arriva alla fine, si sente un segnale e la funzione cottura si ferma.
(SYC4) Ritardo	Per posticipare l’inizio e/o la fine della cottura.
(SKK6) Timer	Il massimo è 23 ore 59 min. Questa funzione non ha nessun effetto sul funziona-mento del forno.Per accendere e spegnere Timer selezionare: Menu, Impostazioni.

8.2 Come impostare: Funzioni Orologio

Come impostare: Imposta ora
Passaggio 1 Passaggio 2 Passaggio 3
Per modificare l'ora, accedere al menu e selezionare Impostazioni, Ora.	Impostare l'orologio.	Premere: OK

Come impostare: Contaminuti
Passaggio 1		Passaggio 2 Passaggio 3
	Il display visualizza:0:00
Premere:		Imposta Contaminuti	Premere: OK
i Il timer inizia subito il conto alla rovescia.

Come impostare: Tempo di cottura

Passaggio 1 Passaggio 2			Passaggio 3 Passaggio 4
		Il display visualizza:0:00
Selezionare una fun-zione di cottura e im-postare la temperatu-ra.	Premere ripetuta-mente: [IMAGE]	STOP	Impostare la durata della cottura.	Premere: OK

① Il timer inizia subito il conto alla rovescia.

Come impostare: Ritardo
Passaggio 1	Passaggio 2		Passaggio 3	Passaggio 4		Passaggio 5	Passaggio 6
		Il display mostra: l'ora del giorno			Il display visualizza: --;--
Seleziona-re la fun-zione ri-scalda-mento.	Premere ripe-tutamente:	START	Impostare l'orario di inizio.	Premere: OK.	STOP	Impostare l'orario di fine.	Premere: OK.

Il timer inizia il conto alla rovescia a un orario di inizio impostato.

9. UTILIZZO DEGLI ACCESSORI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

9.1 Inserimento di accessori

Un piccolo rientro sulla parte superiore aumenta il livello di sicurezza. Gli incavi sono anche dispositivi antiribaltamento. Il bordo alto intorno al ripiano evita che pentole e padelle scivolino dal ripiano.

Ripiano a filo:

Spingere il ripiano fra le guide del supporto e verificare che i piedini siano rivolti verso il basso.

Lamiera dolci / Teglia profonda:

Spingere la lamiera tra le guide del supporto ripiano.

Termosonda - misura la temperatura all'interno del cibo.

Le temperature da impostare sono due:

Per i migliori risultati di cottura:

Gli ingredienti dovrebbero essere a non usarlo per pietanze liquide. Durante la cottura deve rimanere nel piat-temperatura ambiente. to.

9.3 Istruzioni d'uso: Termosonda

Passaggio	Accendere il forno.
1

Passaggio 2

Impostare una funzione cottura e, se necessario, la temperatura del forno.

Passaggio	Inserire: Termosonda.
3

Carne, pollame e pesce Sformato

Inserire la punta della Termosonda al centro della carne, del pesce nella parte più spessa, ove possibile. Assicurarsi che almeno 3/4 del Termosonda sia all'interno del piatto.

Inserire la punta della Termosonda esattamente al centro della casseruola. Termosonda dovrebbe essere stabilizzato in un punto in fase di cottura. Usare un ingrediente solido per ottenere questo risultato. Usare il bordo del piatto di cottura per supportare l'impugnatura in silicone della Termosonda. La punta di Termosonda non deve toccare il fondo di una teglia.

Passaggio Collegare la Termosonda nella presa sulla parte anteriore del forno. 4 Sul display appare la temperatura attuale di: Termosonda.

Passaggio 5 - premere per impostare la temperatura al cuore del sensore.

Passaggio 6 OK- premere per confermare. Quando il cibo raggiunge la temperatura impostata, viene emesso un segnale acustico. Si può scegliere se arrestare la cottura o continuarla per essere sicuri che l'alimento sia ben cotto.

Passaggio Estrarre Termosonda la spina dalla presa e rimuovere la pietanza dal forno.

AVVERTENZA!

Rischio di ustioni perché Termosonda diventa bollente. Fare attenzione in fase di rimozione ed estrazione dalla pietanza.

9.4 Accessori per la cottura a vapore

Gli accessori del kit per la cottura a vapore non sono forniti con il forno. Per maggiori informazioni, contattare il fornitore locale.

Teglia dietetica per le funzioni di cottura a vapore

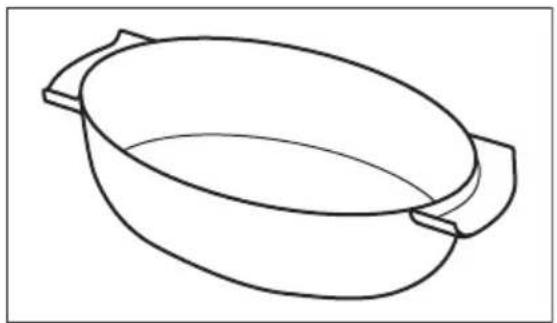

La teglia dietetica è costituita da una ciotola di vetro (A), un coperchio (B), un tubicino dell'iniettore (C), un iniettore (D) e un grill in acciaio (E).

Ciotola di vetro (A) Coperchio (B)

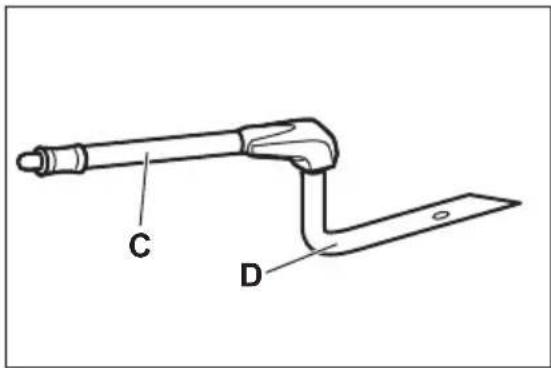

Iniettore, tubicino dell'iniettore e un grill in acciaio.

Il tubicino dell'iniettore (C) è per la cottura a vapore, l'iniettore (D) è per la cottura a vapore diretto.

C D

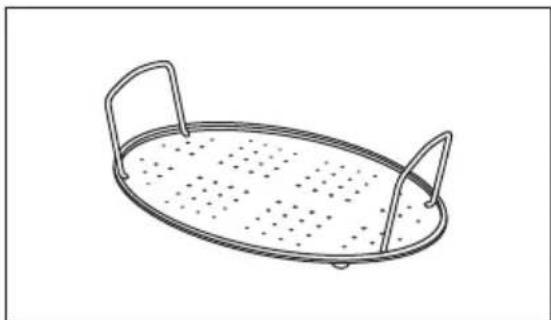

Griglia in acciaio (E)

• Non posizionare la teglia calda su superfici fredde/bagnate.
• Non versare liquidi freddi nella teglia quando è calda.
- Non utilizzare la teglia su una superficie di cottura calda.

• Non pulire la teglia con detergenti abrasivi, pagliette e polveri.

9.5 Cottura a vapore in una teglia dietetica

Fase 1

Sistemare la teglia sulla griglia in acciaio e coprirla con il coperchio. Inserire il tubicino dell'iniet- tore nel foro nel coperchio. Mettere la teglia sulla seconda posizione del ripiano partendo dal basso.

Passaggio 2 Collegare il tubo dell'iniettore al foro di entrata del vapore.

Fase 3 Impostare il forno per la funzione di cottura a vapore.

9.6 Cottura a vapore diretto

Posizionare la teglia sul grill in acciaio. Aggiungere dell'acqua. Non utilizzare il coperchio.

AVVERTENZA!

L'iniettore può essere caldo quando il forno è in funzione. Usare sempre le presine da forno. Rimuovere l'iniettore dal forno quando non si utilizza la funzione vapore.

Fase 1

Collegare l'iniettore al tubo dell'iniettore. Collegare il tubo dell'iniettore al foro di entrata del vapore.

Passaggio 2

Mettere la teglia sulla prima o seconda posizione del ripiano dal basso. Assicurarsi che il tubo dell'iniettore non sia ostruito. Tenere l'iniettore lontano dalla resistenza.

Fase 3 Impostare il forno per la funzione di cottura a vapore.

Quando si cucinano alimenti come pollo, anatra, tacchino o pesce grande, inserire l'iniettore all'interno degli alimenti.

10. FUNZIONI AGGIUNTIVE

10.1 Blocco

Questa funzione evita che si cambi per sbaglio la funzione dell'apparecchiatura.

Attivarla quando l'apparecchiatura è in funzione: la cottura impostata continua, il pannello dei comandi è bloccato.

Attivarla quando l'apparecchiatura è spenta - l'apparecchiatura non può essere accesa, il pannello dei comandi è bloccato.

OK - tenere premuto per attivare la funzione.

Viene emesso un segnale acustico.

OK - premere e tenere premuto per disattivarla.

3 x □ lampeggia quando il blocco è attivato.

10.2 Spegnimento automatico

Per ragioni di sicurezza, l'elettrodomestico si spegne dopo un determinato periodo di tempo se è attiva una funzione di riscaldamento e non si modificano le impostazioni.

(°C) (ora)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

(°C) (ora)

250 - massimo 3

Lo spegnimento automatico non funziona con le funzioni: Luce forno, Termosonda, Ritardo.

10.3 Ventola di raffreddamento

Quando l'apparecchiatura è in funzione, la ventola di raffreddamento si attiva in modo automatico per raffreddare le superfici. Dopo aver spento l'apparecchiatura, la ventola di

raffreddamento continua a funzionare finché l'apparecchiatura non si è raffreddata.

11. CONSIGLI E SUGGERIMENTI UTILI

11.1 Consigli di cottura

La temperatura e i tempi di cottura specificati nelle tabella sono valori indicativi. Dipendono dalle ricette, dalla qualità e quantità degli ingredienti utilizzati. La nuova apparecchiatura può cuocere o arrostire in modo differente rispetto all'apparecchiatura posseduta in precedenza. I suggerimenti seguenti mostrano le impostazioni consigliate per temperatura, tempo di cottura e posizione ripiano per tipi di alimenti specifici. Qualora non si trovino le impostazioni per una ricetta speciale, cercarne una simile.

11.2 Cottura ventilata umida

Per ottenere i risultati migliori, attenersi ai suggerimenti elencati nella tabella sottostante.

(°C) (min.)

Roll dolci, 16 pezzi vassoio di cottura o leccarda 180 2 20 - 30

Panini, 9 pezzi vassoio di cottura o leccarda 180 2 30 - 40

Pizza, surgelata, 0,35 ripiano a filo 220 2 10 - 15 kg

Rotolo con marmella- vassoio di cottura o leccarda 170 2 25 - 35 ta

Brownie vassoio di cottura o leccarda 175 3 25 - 30

Soufflé, 6 pezzi stampini di ceramica sulla gri- glia 200 3 25 - 30

Base pan di spagna teglia per timballo su griglia 180 2 15 - 25

Pasticcini per il tè piatto da forno su griglia 170 2 40 - 50

Pesce lesso, 0,3 kg vassoio di cottura o leccarda 180 3 20 - 25

Pesce intero, 0,2 kg vassoio di cottura o leccarda 180 3 25 - 35

Filetto di pesce, 0,3 teglia per pizza su griglia 180 3 25 - 30 kg

Carne lessa, 0,25 kg vassoio di cottura o leccarda 200 3 35 - 45

Shashlik, 0,5 kg vassoio di cottura o leccarda 200 3 25 - 30

Dolcetti, 16 pezzi vassoio di cottura o leccarda 180 2 20 - 30

		(°C) (min.)
Meringhe, 24 pezzi vassoio di cottura o leccarda 180 2 25 - 35
Muffin, 12 pezzi vassoio di cottura o leccarda 170 2 30 - 40
Pasta saporita, 20 pezzi	vassoio di cottura o leccarda 180 2 25 - 30
Biscotti di pasta frolla, 20 pezzi	vassoio di cottura o leccarda 150 2 25 - 35
Tartellette, 8 pezzi vassoio di cottura o leccarda 170 2 20 - 30
Verdure, lesse, 0,4 kg	vassoio di cottura o leccarda 180 3 35 - 45
Omelette vegetariana teglia per pizza su griglia 200 3 25 - 30
Verdure alla mediterranea, 0,7 kg	vassoio di cottura o leccarda 180 4 25 - 30

11.3 Cottura ventilata umida - accessori consigliati

Usare scatole e contenitori scuri e non riflettenti. Assorbono meglio il calore rispetto al colore chiaro e ai piatti riflettenti.

Pirofile monopor- zione

Scura, non riflettente 28 cm di diametro

Scura, non riflettente 26 cm di diametro

Ceramica diametro 8 cm, al- tezza 5 cm

Scura, non riflettente 28 cm di diametro

11.4 Tabelle di cottura per gli istituti di test

Informazioni per gli istituti di test

Test in conformità alla norma IEC 60350-1.

(°C) (min)

Tortine, 20 per teglia

Cottura convenzionale

Lamiera dolci 3 170 20 - 35 -

Tortine, 20 per teglia

Cottura venti- lata

Lamiera dolci 3 150 - 160 20 - 35 -

Tortine, 20 per teglia	Cottura venti-lata	Lamiera dolci 2 e 4 150 - 160 20 - 35 -
Torta di mele ameri-cana, 2 stampi ∅20 cm	Cottura con-venzionale	Ripiano a filo 2 180 70 - 90 -
Torta di mele ameri-cana, 2 stampi ∅20 cm	Cottura venti-lata	Ripiano a filo 2 160 70 - 90 -
Pan di Spa-gna senza grassi, stampo per torta ∅ 26 cm	Cottura con-venzionale	Ripiano a filo 2 170 40 - 50 Preriscaldare il forno	per 10 min.
Pan di Spa-gna senza grassi, stampo per torta ∅ 26 cm	Cottura venti-lata	Ripiano a filo 2 160 40 - 50 Preriscaldare il forno	per 10 min.
Pan di Spa-gna senza grassi, stampo per torta ∅ 26 cm	Cottura venti-lata	Ripiano a filo 2 e 4 160 40 - 60 Preriscaldare il forno	per 10 min.
Frollini al burro	Cottura venti-lata	Lamiera dolci 3 140 - 150 20 - 40 -
Frollini al burro	Cottura venti-lata	Lamiera dolci 2 e 4 140 - 150 25 - 45 -
Frollini al burro	Cottura con-venzionale	Lamiera dolci 3 140 - 150 25 - 45 -
Toast, 4 - 6 pezzi	Grill Ripiano a filo 4 max 1 - 5 Preriscaldare il forno		per 10 min.
Hamburger di manzo, 6 pezzi, 0,6 kg	Grill Ripiano a fi-lo, leccarda	4 max 20 - 30 Sistemare il ripiano a	filo sul quarto livello e la leccarda sul terzo li-vello del forno. A metà cottura girare gli ali-menti.Preriscaldare il forno per 10 min.

12. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Note sulla pulizia

Agenti di pulizia

Pulire la parte anteriore dell'apparecchiatura solo con un panno in microfibra imbevuto di acqua tiepida e detergente delicato. Pulire e controllare la guarnizione della porta attorno al telaio della cavità.

Servirsi di una soluzione detergente per pulire le superfici metalliche.

Pulire le macchie con un detergente delicato.

Uso quotidiano

Pulire la cavità dopo ogni utilizzo. L'accumulo di grasso o di altri residui potrebbe causare un incendio.

L'umidità può formare condensa nell'apparecchiatura o sui pannelli di vetro dello sportello. Per ridurre la condensa, mettere in funzione l'apparecchiatura 10 minuti prima di iniziare a cucinare. Non lasciare le vivande nell'apparecchiatura per più di 20 minuti. Asciugare la cavità dopo ogni utilizzo solo con un panno in microfibra.

Accessori

Pulire tutti gli accessori dopo ogni utilizzo e lasciarli asciugare. Utilizzare solo un panno in microfibra imbevuto di acqua tiepida e un detergente delicato. Non pulire gli accessori in lavastoviglie.

Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti.

12.2 Come rimuovere: Supporti del ripiano

Rimuovere i supporti ripiano per pulire il forno.

Passaggio 1

Spegnere il forno e attendere che si raffreddi.

Passaggio 2

Sfilare dapprima la guida di estrazione dalla parete laterale tirandola in avanti.

Passaggio 3	Estrarre la parte posteriore del supporto ripiano dalla parete laterale e rimuoverla.
Passaggio 4	Installare i supporti ripiani seguendo al contrario la procedura indicata. I perni di fissaggio sulle guide telescopiche devono essere rivolti in avanti.

1 6 2

12.3 Istruzioni d'uso: Pulizia con acqua

Questa procedura di pulizia con acqua utilizza l'umidità per facilitare la rimozione dei residui di grasso e di cibo dal forno.

Passaggio 1	Versare l'acqua nella goffratura della cavità: 300 ml.
Passaggio 2	Selezionare: ☐, Premere: . OKLa funzione è operativa per 30 min.Al termine della pulizia, viene emesso un segnale acustico. Il forno si spegne.
Passaggio 3	Attendi che il forno si sia raffreddato. Asciugare la cavità con un panno morbido.

12.4 Come eseguire la pulizia: Serbatoio dell'acqua

Passaggio 1	Spegnere il forno.
Passaggio 2	Collocare una leccarda sotto al foro di entrata vapore.
Passaggio 3	Versare acqua nella vaschetta: 850 ml. Aggiungere l'acido citrico: 5 cucchiaini. Attendere 60 minuti.
Passaggio 4	Attivare il forno e impostare la funzione: Umidità bassa.Impostare la temperatura a 230 °C. Spe-gnere il forno dopo 25 minuti e attendere che si raffreddi.
Passaggio 5	Attivare il forno e impostare la funzione: Umidità bassa.Impostare una temperatura tra 130 e 230°C. Spegnere il forno dopo 10 minuti e attendere che si raffreddi.
Per evitare residui di calcare, svuotare il serbatoio dell'acqua dopo ogni cottura a vapore.
Al termine della pulizia:
Spegnere il forno. Svuotare il serbatoio del-l'acqua. Fare riferimento al capitolo Uso quotidiano, “Svuotamento del serbatoio dell'acqua”.	Sciacquare il serbatoio dell'acqua ed eliminare i residui di cal-care rimanenti con un panno morbido.	Pulire il tubo di scarico con acqua tiepida e detergente delicato.

La tabella seguente mostra il valore di durezza dell'acqua (dH) con il corrispondente livello di deposito di calcio e la qualità dell'acqua. Quando la durezza dell'acqua supera il livello 4, riempire la vaschetta con acqua in bottiglia.

Durezza dell'acqua Striscia di		Deposito di calcio (mg/l)	Classificazione dell'acqua	Pulire il serbatoio dell'acqua ogni
Livello dH	prova
1 0 - 7 0 - 50 dolce 75 cicli - 2,5 m
2 8 - 14 51 - 100 moderatam. dur	esi
3 15 - 21 101 - 150 dura 40 cicli -
4 22 - 28 oltre 151 molto dura 30

12.5 Procedura di rimozione e installazione: Sportello

La porta del forno ha tre pannelli in vetro. È possibile rimuovere la porta del forno e i pannelli in vetro interni per pulirli. Leggere tutte le istruzioni "Rimozione e installazione della porta" prima di togliere i pannelli in vetro.

ATTENZIONE!

Non utilizzare il forno senza i pannelli in vetro.

Passaggio 1

Aprire completamente la porta e tenere le due cerniere.

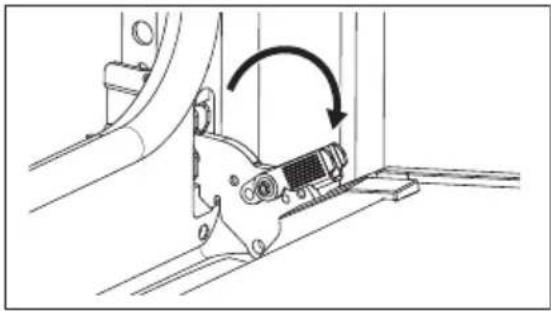

Passaggio 2	Sollevare e tirare i fermi fino a quando non fanno clic.
Passaggio 3	Chiudere la porta del forno fino alla prima posizione di apertura. Quindi sollevare e tira-re per rimuovere la porta dalla sua sede.
Passaggio 4	Appoggiare la porta su un panno morbido su una superficie stabile.
Passaggio 5	Tenere il rivestimento della porta (B) sul bor-do superiore della porta da entrambi i lati e spingere verso l'interno per sbloccare la guarnizione a clip.
Passaggio 6	Rimuovere il rivestimento tirandolo in avanti.
Passaggio 7	Tenere i pannelli in vetro della porta per l'e-stremità superiore ed estarli con attenzione, uno alla volta. Iniziare dal pannello superio-re. Verificare che il vetro scorra completa-mente fino a uscire dai supporti.
Passaggio 8	Pulire i pannelli in vetro con acqua e sapone. Asciugare accuratamente i pannelli in vetro. Non puli-re i pannelli in vetro in lavastoviglie.
Passaggio 9	Al termine della pulizia installare i pannelli in vetro e la porta del forno.
Se la porta è installata correttamente, si sentirà uno clic quando si chiudono i fermi.

Assicurarsi di rimontare i pannelli in vetro (A e B) nell'ordine esatto. Controllare il simbolo / la stampa sul lato del pannello in vetro, ciascuno dei pannelli in vetro è diverso per semplificare le operazioni di smontaggio e montaggio.

Se installato correttamente, il profilo della porta emette un clic.

Assicurarsi di installare correttamente nelle sedi il pannello in vetro centrale.

A B

A B

12.6 Come sostituire: Lampadina

AVVERTENZA!

Pericolo di scosse elettriche. La lampada potrebbe essere calda.

Tenere sempre la lampadina alogena con uno straccio, per evitare che dei residui di grasso vi brucino sopra.

Prima di sostituire la lampadina:

Passagio 1 Passagio 2 Passagio 3
Spegnere il forno. Attendere che il forno sia freddo.	Estrarre la spina dalla presa di corrente.	Appoggiare un panno sul fondo della cavità.

Lampadina posteriore

Passaggio 1	Girare il rivestimento di vetro per toglierlo.
Passaggio 2	Pulire il coperchio in vetro.
Passaggio 3	Sostituire la lampadina con una resistente al calore fino a 300 °C.
Passaggio 4	Installare il coperchio in vetro.

13. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

13.1 Cosa fare se...

Per tutti i casi non inclusi in questa tabella si prega di contattare un Centro di assistenza autorizzato.

L'apparecchiatura non si accende o non si riscalda
Problema Controllare se...

Non è possibile attivare o mettere in funzione l'apparecchiatura.	L'apparecchiatura è stata collegata in modo corretto al-l'alimentazione di rete.
L'elettrodomestico non si riscalda. Lo spegnimento automatico è disattivo.
L'elettrodomestico non si riscalda. È saltato il fusibile.
L'elettrodomestico non si riscalda. Il blocco è disattivato.

Componenti

Problema Controllare se...

La spia è spenta. Cottura ventilata umida - è acceso.

La lampadina non funziona. La lampadina è bruciata.

La Termosonda non funziona. La spina della Termosonda è completamente inserita nella presa.

La guarnizione della porta è danneggiata. Non utilizzare l'apparecchiatura. Contattare un Centro Assistenza Autorizzato.

Codici di errore

Il display visualizza... Controllare se...

00:00 Si è verificata un'interruzione dell'alimentazione elettrica. Impostare l'ora.

Il display mostra un codice di errore non presente nella tabella. Disattivare e riattivare il fusibile domestico e riavviare l'elettrodomestico. In caso di ricomparsa del codice di errore, contattare il Centro di assistenza autorizzato.

Pulizia

Problema Controllare se...

È presente dell'acqua nella cavità dell'apparecchiatura. La quantità di acqua nel serbatoio è insufficiente.

- la spia è spenta.

La quantità di acqua nel serbatoio è sufficiente. Se si verificano delle perdite di acqua nell'elettrodomestico e la spia resta spenta, contattare un Centro di assistenza autorizzato.

Pulizia
- la spia è accesa.	Il serbatoio contiene una quantità sufficiente di acqua.Se il serbatoio è pieno e la spia resta accesa, contatta-re un Centro di assistenza autorizzato.
La cottura a vapore non funziona. Non vi sono residui di calcare nel foro di entrata del va-pore.
La cottura a vapore non funziona. L'acqua è presente nel serbatoio.
Per svuotare il serbatoio dell'acqua o per il verificarsi di acqua dall'apertura di entrata del vapore occorrono più di tre minuti.	Non vi sono residui di calcare nel foro di entrata del va-pore. Pulire il serbatoio dell'acqua.

13.2 Dati dell'Assistenza

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o un Centro di assistenza autorizzato.

Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. La targhetta si trova sul telaio anteriore della cavità dell'apparecchiatura. Non rimuovere la targhetta dei dati dalla cavità dell'apparecchiatura.

Consigliamo di annotare i dati qui:

Modello (Mod.) ....

Codice prodotto (PNC) ....

Numero di serie (S.N.) ....

14. EFFICIENZA ENERGETICA

14.1 Informazioni sul prodotto e Scheda informativa sul prodotto

Nome del fornitore Electrolux

Identificazione modello KOCDH77X2 949494494

Indice di efficienza energetica 81.2

Classe di efficienza energetica A+

Consumo energetico con carico standard, modalità tradizionale 0.93kWh/ciclo

Consumo di energia con un carico standard, modalità a circolazione d'aria forzata 0.69kWh/ciclo

Numero di cavità 1

Fonte di calore Elettricità

Volume 72l

Tipo di forno Forno da incasso

Massa 32.6kg

IEC/EN 60350-1 - Apparecchiature elettriche per la cottura per uso domestico - Parte 1: Cucine, forni, forni a vapore e griglie - Metodi per la misura delle prestazioni.

14.2 Risparmio energetico

L'apparecchiatura ha di funzioni che consentono di aiutarvi a risparmiare energia durante le operazioni di cottura di tutti i giorni.

Assicurarsi che la porta dell'apparecchiatura sia chiusa quando l'apparecchiatura è in funzione. Non aprire troppo spesso la porta durante la cottura. Tenere pulita la guarnizione della porta e assicurarsi che sia ben fissata nella posizione corretta.

Servirsi di pentole in metallo per migliorare il risparmio energetico.

Ove possibile, non pre-riscaldare l'apparecchiatura prima della cottura.

Ridurre quanto più possibile gli intervalli fra le diverse operazioni di cottura quando vengono preparati più piatti contemporaneamente.

Cucinare con ventola

Ove possibile, servirsi delle funzioni di cottura con la ventola per risparmiare energia.

Calore residuo

La ventola e la lampada continuano a funzionare. Quando si spegne l'apparecchiatura, il display visualizza il

calore residuo. Si può usare quel calore per mantenere le pietanze in caldo.

Quando la durata di cottura è superiore ai 30 minuti, ridurre la temperatura dell'apparecchiatura al minimo 3-10 minuti prima della fine del processo di cottura. La cottura proseguirà grazie al calore residuo all'interno dell'apparecchiatura.

Utilizzare il calore residuo per scaldare altri piatti.

Tenere in caldo gli alimenti

Scegliere l'impostazione di temperatura più bassa per sfruttare il calore residuo e mantenere calda la pietanza. La spia di calore residuo o la temperatura compaiono sul display.

Cottura con lampada spenta

Spegnere la lampada in fase di cottura. Accenderla solo quando è necessario.

Cottura ventilata umida

Funzione progettata per risparmiare energia in fase di cottura.

Quando si utilizza questa funzione, la lampadina si spegne automaticamente dopo 30 secondi. È possibile riaccendere la lampada, ma questa azione ridurrà i risparmi energetici previsti.

15. STRUTTURA DEL MENU

15.1 Menu

Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4 Passaggio 5

- selezionare per accedere alla Menu.

Selezionare l'opzione dalla struttura Menu

e premere

Selezionare l'impostazione.

OK - premere per confermare l'impostazione.

Regolare il valore e premere OK

Ruotare la manopola per le funzioni cottura sulla posizione off per uscire da Menu.

Menu struttura
Cottura guidata ✗	Pulizia 📂	Impostazioni ⚙️
Impostazioni
01 Imposta ora Modifica 02 Luminosità 1 - 5
03 Volume toni 1 - Bip	2 - Fare clic3 - Segnaleacustico spento	04 Volume acustico 1 - 4
05 Termosonda Azione 1 - Allarme e arresto2 - Allarme	arresto2 - Allarme	06 Timer On/Off
07 Luce forno On/Off 08 Riscaldamento rapido On/Off
09 Modalità demo Codice di atti-vazione: 2468		10 Versione software Controllare
11 Ripristino impostazioni ini-ziali di fabbrica	Sì / No

16. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo .Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano

il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
