Marke	Electrolux
Modell	KOCDH77X2
Produkttyp	Einbau-Elektrobackofen
Höhe (vorne)	589 mm
Breite (vorne)	595 mm
Tiefe (gesamt)	569 mm
Einbautiefe	548 mm
Gewicht	32.6 kg
Stromversorgung	230 V, 50 Hz
Maximale Leistung	3680 W
Fassungsvermögen (Volumen)	72 L
Energieeffizienzklasse	A+
Energieverbrauch (konventionell)	0.93 kWh/cycle
Energieverbrauch (Umluft)	0.69 kWh/cycle
Gararten	Umluft, Ober-/Unterhitze, Niedrigfeuchtigkeit, Pizzafunktion, Unterhitze, Tiefkühlgerichte, Feuchte Umluft, Grill, Turbo-Grill, Dampfgaren
Besondere Funktionen	Backassistent, Bratensonde, Schnellaufheizen, Timer, Zeitvorwahl
Reinigung	Aqua Clean Reinigung, Wasserbehälterreinigung, Türglasscheibenausbau
Sicherheit	Automatische Abschaltung, Verriegelung, Kindersicherung, Kühlgebläse
Mitgeliefertes Zubehör	Metallrost, Backblech, Bräter, Bratensonde
Ersatzteile und Reparaturfähigkeit	Backofenlampe (300°C), Türdichtung, Teleskopauszüge (optional), Dampfkit (optional)

Häufig gestellte Fragen - KOCDH77X2 ELECTROLUX

Wie verwende ich die Dampfgaren-Funktion beim KOCDH77X2?

Für die Dampfgaren-Funktion öffnen Sie den Deckel des Wasserbehälters, füllen Sie ihn mit 900 ml Wasser, setzen Sie ihn wieder ein, wählen Sie den Dampfgarmodus und stellen Sie die Temperatur ein. Sie können einen Lebensmittel-Dampfgarbehälter (nicht im Lieferumfang) mit dem Injektionsschlauch für direktes oder indirektes Dampfgaren verwenden.

Wie reinige ich den Backofen mit der Aqua Clean Funktion?

Geben Sie 300 ml Wasser in das Backofengehäuse, wählen Sie das Menü Reinigung und bestätigen Sie. Die Funktion dauert 30 Minuten. Wischen Sie nach Abschluss die Backofenhöhle mit einem weichen Tuch aus.

Was tun, wenn die Anzeige 00:00 anzeigt?

Dies bedeutet, dass ein Stromausfall aufgetreten ist. Stellen Sie die aktuelle Uhrzeit über das Menü Einstellungen, Aktuelle Uhrzeit ein.

Wie stelle ich den Backassistent für ein bestimmtes Gericht ein?

Gehen Sie zum Menü Backassistent, wählen Sie das Gericht aus der Liste aus, stellen Sie es in den Ofen und bestätigen Sie. Der Ofen wendet automatisch die empfohlenen Garart und Temperatur an.

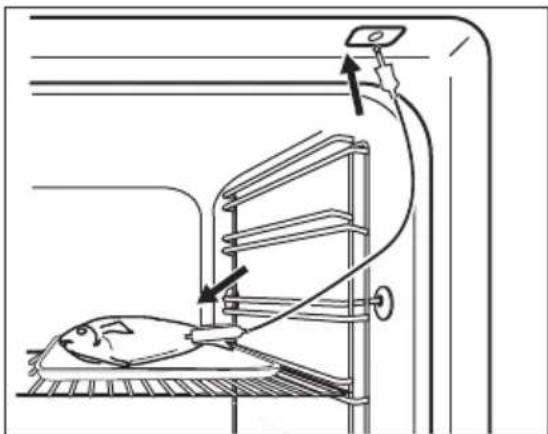

Wie verwende ich die Bratensonde?

Stecken Sie die Sonde in die dickste Stelle des Lebensmittels, schließen Sie sie an die vordere Buchse des Ofens an, stellen Sie die gewünschte Kerntemperatur ein. Ein akustisches Signal ertönt, wenn die Temperatur erreicht ist.

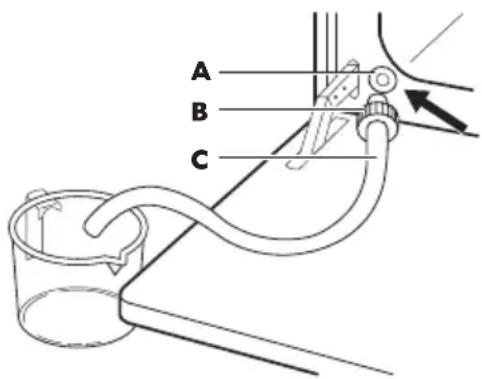

Wie groß ist das Fassungsvermögen des Wasserbehälters und wie entleere ich ihn?

Der Wasserbehälter hat ein Fassungsvermögen von 900 ml. Zum Entleeren schließen Sie den Ablaufschlauch an das Ablassventil an, platzieren Sie das Ende des Schlauchs unterhalb des Ventilniveaus und drücken Sie mehrmals die Taste B, um Restwasser abzulassen.

Wie kann ich mit diesem Backofen Energie sparen?

Verwenden Sie die Funktion Feuchte Umluft, die die Beleuchtung nach 30 Sekunden ausschaltet. Heizen Sie nicht unnötig vor, nutzen Sie die Restwärme, indem Sie 3 bis 10 Minuten vor Ende der Garzeit ausschalten, und garen Sie mehrere Gerichte gleichzeitig.

Wie entferne und reinige ich die Türglasscheiben?

Entfernen Sie die Tür, indem Sie die Verriegelungen anheben, dann demontieren Sie die Zierblende und die Glasscheiben. Reinigen Sie sie mit Seifenwasser, wischen Sie sie gründlich ab und setzen Sie sie in der durch die Symbole angegebenen Reihenfolge wieder ein.

Was tun, wenn die Dampfgaren-Funktion nicht funktioniert?

Überprüfen Sie, ob der Wasserbehälter gefüllt ist und ob sich keine Kalkrückstände in der Öffnung des Dampfzuleitungsschlauchs befinden. Reinigen Sie den Wasserbehälter gegebenenfalls. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich die Zeitvorwahl ein?

Wählen Sie die Garart, drücken Sie mehrmals die Taste Zeitvorwahl, stellen Sie die Startzeit der Garung ein und bestätigen Sie. Der Ofen startet automatisch zur programmierten Zeit.

BEDIENUNGSANLEITUNG KOCDH77X2 ELECTROLUX

DE Benutzerinformation | Dampfgarer 66

Willkommen bei Electrolux! Danke, dass Sie sich für unser Gerät entschieden haben.

In unserem Bestreben, nachhaltig zu sein, reduzieren wir Papierbestände und stellen vollständige Benutzerhandbücher online zur Verfügung. Greifen Sie auf Ihr vollständiges Benutzerhandbuch zu unter electrolux.com/manuals Holen Sie sich Anwendungshinweise, Prospekte, Fehlerbehebungs-, Service- und Reparatur-Informationen unter electrolux.com/support

Für weitere Rezepte, Tipps und Fehlerbehebung laden Sie die App My Electrolux Kitchen herunter.

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE....66
2. SICHERHEITSANWEISUNGEN....69
3. MONTAGE....72
4. GERÄTEBESCHREIBUNG....73
5. BEDIENFELD....74
6. VOR DER ERSTEN VERWENDUNG.... 75
7. TÄGLICHER GEBRAUCH.... 75
8. UHRFUNKTIONEN....81
9. VERWENDUNG DES ZUBEHÖRS....83
10. ZUSATZFUNKTIONEN....86
11. TIPPS UND HINWEISE.... 87
12. REINIGUNG UND PFLEGE....90
13. FEHLERSUCHE....94
14. ENERGIEEFFIZIENZ....96
15. MENÜSTRUKTUR....97
16. INFORMATIONEN ZUR ENTSORGUNG.... 98

1. ⚠SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.

- Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.

- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.

- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

- Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

- Dieses Gerät ist nur zum Kochen bestimmt.

- Dieses Gerät ist für den häuslichen Gebrauch im Haushalt in Innenräumen konzipiert.

- Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.

• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
- Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
- Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
- WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
- ACHTUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Es ist darauf zu achten, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.
- Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.
- Verwenden Sie ausschließlich den für dieses Gerät empfohlenen KT Sensor (Kerntemperatursensor).

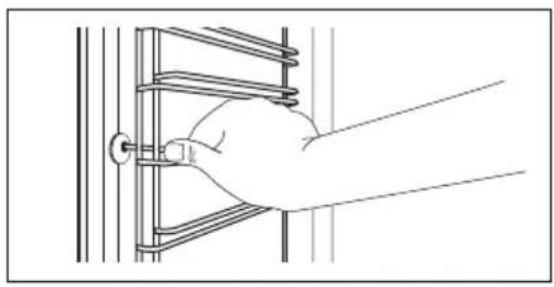

- Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  • Ziehen Sie das Gerät nicht am Griff.
• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
  • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnen lässt.
• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

Mindesthöhe des Einbau-möbels (Mindesthöhe des Schranks unter der Arbeits-platte)	580 (600) mm
Schrankbreite 560 mm
Schranktiefe 550 (550) mm
Höhe der Gerätevorderseite	589 mm
Höhe der Geräterückseite 571 mm
Breite der Gerätevorderseite	595 mm
Breite der Geräterückseite 559 mm
Gerätetiefe 569 mm
Geräteeinbautiefe 548 mm
Tiefe bei geöffneter Tür 1022 mm

Mindestgröße der Belüftungsöffnung. Öffnung auf der Rückseite unten

560x20 mm

Länge des Netzanschluss-kabels. Das Kabel befindetsich in der rechten Eckeauf der Rückseite

1500 mm

Befestigungsschrauben 4x25 mm

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  • Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.

Einsetzbare Kabeltypen für Einbau oder Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild. Sie können auch die Tabelle heranziehen:

Gesamtleistung (W) Kabelquerschnitt (mm²)

maximal 1380 3x0.75

maximal 2300 3x1

maximal 3680 3x1.5

Das Erdungskabel (grün/gelbes Kabel) muss 2 cm länger sein als das braune Phasen- und das blaue Neutralkabel.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.

• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Üben Sie keinen Druck auf die offene Tür aus.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:
• Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
  – Legen Sie keine Alufolie direkt auf den Boden des Garraums.
  – Füllen Sie kein Wasser direkt in das heiße Gerät.
  – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.
  – Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

- Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

- Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.

- Kochen Sie immer bei geschlossener Gerätetür.

- Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie

darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Dampfgaren

WARNUNG!

Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

- Freigesetzter Dampf kann Verbrennungen verursachen:

• Öffnen Sie während des Dampfgarens nicht die Gerätetür.
  – Öffnen Sie die Gerätetür vorsichtig nach dem Dampfgaren.

2.6 Innenbeleuchtung

WARNUNG!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.
• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.
• Verwenden Sie nur Lampen mit der gleichen Leistung.

2.7 Wartung

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.
• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.8 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder, oder Haustiere im Gerät einschließen.

3. MONTAGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

3.1 Montage

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Befestigung des Ofens am Möbel

4. GERÄTEBESCHREIBUNG

4.1 Gesamtansicht

32 4 5 6 7 8 9 10 11 12 13 14 15 ① ② ③ ④ ⑤ ⑥

4.2 Zubehör

• Kombirost

Für Kochgeschirr, Kuchenformen, Braten.

- Backblech

Für Kuchen und Plätzchen.

- Brat- und Fettpfanne

Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.

1 Bedienfeld
2 Einstellknopf für die Ofenfunktionen

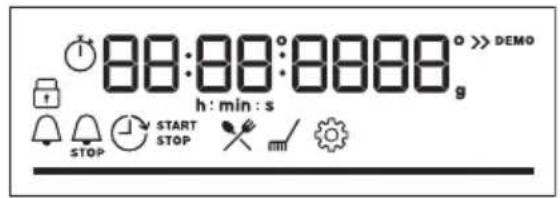

3 Display
4 Einstellknopf
5 Wassertank
6 Heizelement
7 Buchse für den Temperatursensor
8 Lampe
9 Ventilator
10 Garraumvertiefung - Behälter für die Aqua-Reinigungsfunktion
11 Einschubschienen, herausnehmbar
12 Ablaufschlauch
13 Wasserauslassventil
14 Einschubebenen
15 Dampfeinlass

• Temperatursensor

Zum Messen der restlichen Garzeit.

- Teleskopschienen

Mit den Teleskopschienen können Sie die Einhängegitter leichter einsetzen und entfernen.

5. BEDIENFELD

5.1 Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf kommt dann heraus.

5.2 Überblick – Bedienfeld

Wählen Sie eine Ofenfunktion, um das Gerät einzuschalten. Drehen Sie den Knopf für die

Ofenfunktionen in die Aus-Position, um das Gerät auszuschalten.

				OK
Kurzzeitwecker Schnellaufheizung		Backofenbeleuchtung	Temperatursensor	Bestätigen Sie die Einstellung

5.3 Display

88:00:0000 h : min : s STOP START STOP DEMO

Display mit Tastenfunktionen.

Display-Anzeigen

Grundlegende Anzeigen
[KKBY]			[0CTZ]
Verriegelung	Koch-Assistent	Reinigung	Einstellungen	Schnellaufheizung
Timer-Anzeigen
[AZW7]	[K3A0]	[C66K]
Kurzzeit-Wecker	Ende	Zeitvorwahl		Uptimer
Fortschrittsbalken - für Temperatur oder Zeit.Der Balken ist vollständig rot, wenn das Gerät die eingestellte Temperatur erreicht.

Wassertank-Füllstandsanzeigen

Temperatursensor Kontrolllampe

6. VOR DER ERSTEN VERWENDUNG

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

6.1 Erste Reinigung

Reinigen Sie vor dem ersten Gebrauch das leere Gerät und stellen Sie die Uhrzeit ein:

00:00

Stellen Sie die Zeit ein. Drücken Sie

6.2 Erstes Vorheizen

Den leeren Ofen vor der ersten Inbetriebnahme vorheizen.

Schritt 1	Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Backofen.
Schritt 2	Stellen Sie die Höchsttemperatur für folgende Funktion ein:Lassen Sie den Ofen 1 Std lang eingeschaltet.
Schritt 3	Stellen Sie die Höchsttemperatur für folgende Funktion ein:Lassen Sie den Ofen 15 Min lang eingeschaltet.
i Der Ofen kann während des Vorheizens Geruch und Rauch verströmen. Stellen Sie sicher, dass der Raum belüftet ist.

7. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

7.1 Einstellung: Ofenfunktionen

Schritt 1 Drehen Sie den Knopf für die Ofenfunktionen und wählen Sie eine Ofenfunktion.

Schritt 2 Drehen Sie den Bedienknopf, um die Temperatur einzustellen.

- gedrückt halten zur Auswahl der Funktion: Schnellaufheizung. Sie ist für einige Ofenfunktionen verfügbar.

Garen mit Dampf
Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5
				°C
Drücken Sie auf den Deckel des Wassertanks, um ihn zu öffnen.	Füllen Sie den Wassertank mit 900 ml Wasser.	Schieben Sie den Wassertank in seine ursprüngliche Position.	Wählen Sie die Dampffunktion aus.	Stellen Sie die Temperatur ein.

7.2 Ofenfunktionen

Ofenfunktion Anwendung
Heißluft	Zum Backen auf bis zu drei Einschubebenen gleichzeitig und zum Dörren von Lebensmitteln. Verwenden Sie eine um 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/Unterhitze.
Ober-/Unterhitze	Backen und Braten von Speisen auf einer Einschubebene.
Feuchtigkeit, niedrig	Die Funktion eignet sich für Fleisch, Geflügel, Ofengerichte und Aufläufe. Dank der Kombination aus Dampf und Hitze erhält Fleisch eine zarte und saftige Textur sowie eine knusprige Oberfläche.
Pizzastufe	Zum Backen von Pizza. Für ein intensives Überbacken und einen knusprigen Boden.
Unterhitze	Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
Tiefkühlgerichte	Lässt Fertiggerichte (z. B. Pommes frites, Kartoffelspalten oder Frühlingsrollen) schön knusprig werden.
Feuchte Umluft	Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Es wird die Restwärme genutzt. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch“: Feuchte Umluft.
Grill	Zum Grillen dünner Lebensmittel und zum Toasten von Brot.

Ofenfunktion Anwendung

Heißluftgrillen

Menü

Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf einer Ebene. Gratinieren und Überbacken.

Aufrufen des Menüs: Koch-Assistent, Reinigung, Einstellungen.

Heißluft, Ober-/Unterhitze: Wenn Sie die Temperatur auf unter 80 °C einstellen, schaltet sich die Lampe nach 30 Sekunden automatisch aus.

7.3 Hinweise zu: Feuchte Umluft

Diese Funktion wurde zur Einhaltung der Energieeffizienzklasse und der Ökodesign-Anforderungen (gemäß EU 65/2014 und EU EU 66/2014) verwendet. Tests gemäß:

IEC/EN 60350-1

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet.

Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch nach 30 Sekunden aus.

Näheres zum Garen finden Sie im Kapitel „Tipps und Hinweise“, Feuchte Umluft.

Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel „Energieeffizienz“, Energiesparen.

7.4 Wassertank

Wassertank-Füllstandsanzeige

Der Tank ist voll.

Der Tank ist halb voll.

Der Tank ist leer. Füllen Sie den Tank auf.

Wenn Sie zu viel Wasser in den Tank füllen, leitet der Sicherheitsauslass das überschüssige Wasser in den Boden des Garraums. Saugen Sie das Wasser mit einem Schwamm auf.

Entleeren des Wasserbehälters

Schritt 1	Schalten Sie den Backofen aus, lassen Sie ihn bei geöffneter Tür stehen und warten Sie, bis der Backofen abgekühlt ist.
Schritt 2	Schließen Sie den Ablaufschlauch (C) am Auslassventil (A) über das Verbindungsteil (B) an.
Schritt 3	Halten Sie wiederholt das Ende des Schlauchs unter der Höhe A und B, damit das restliche Wasser aufgefangen werden kann.
Schritt 4	Nehmen Sie C und B ab, und trocknen Sie den Backofen mit einem weichen Schwamm.

A B C

7.5 Einstellen: Koch-Assistent

Jedes Gericht in diesem Untermenü hat eine empfohlene Ofenfunktion und Temperatur. Verwenden Sie die Funktion, um ein Gericht schnell mit den Standardeinstellungen zuzubereiten. Sie können auch die Zeit und Temperatur während des Garvorgangs einstellen.

Wenn die Funktion beendet ist, prüfen Sie, ob das Gericht fertig ist.

Einige der Speisen können Sie auch mit der folgenden Funktion zubereiten:		Die Garstufe für die Speise:
• Temperatursensor • Blutig		• Mittel• Durch
Schritt 1 Schritt 2 Schritt 3 Schritt 4
		.
Öffnen Sie das Menü. Wählen SieKoch-Assis- tent. Drücken Sie OK		Wählen Sie das Gericht. Drücken Sie OK	Geben Sie das Gericht in den Backofen. Bestätigen Sie die Einstellung.
7.6 Koch-Assistent
Legende		Legende
		Vorheizen des Geräts, bevor Sie mit dem Kochen beginnen.
	Temperatursensor verfügbar. Legen Sie denTemperatursensor in den dicksten Teil der Schale.Das Gerät schaltet sich ab, sobald die ein-gestellte Temperatur des Temperatursen-sor erreicht ist.	Einschubebene.
		Das Display zeigt P und eine Nummer des Gerichts an, die Sie in der Tabelle überprüfen können.
	Geben Sie Wasser in den Wassertank.

Speise Gewicht Einschubebene / Zubehör
1	Roastbeef, blutig	1 - 1.5kg; 4–5 cm dicke Stücke	2; BackblechBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
2	Roastbeef, rosa
3	Roastbeef, durch
4	Steak, rosa 180 - 220g proStück; 3 cm dicke Scheiben	3; Bräter auf KombirostBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
5	Rinderbraten / geschmort (Prime Rib, obere runde, dicke Flanke)	1.5 - 2kg	2; Bräter auf KombirostBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. Flüssigkeit hinzugeben. In das Gerät einlegen.
6	Roastbeef, blutig (Niedertemperatur-Garen)	1 - 1.5kg; 4–5 cm dicke Stücke	2; BackblechVerwenden Sie Ihre Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
7	Roastbeef, rosa (Niedertemperatur-Garen)
8	Roastbeef, durch (Niedertemperatur-Garen)
9	Filet, blutig (Nieder-temperatur-Garen)	0,5 - 1,5 kg; 5 - 6 cm dicke Stücke	2; BackblechVerwenden Sie Ihre Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
10	Filet, rosa (Nieder-temperatur-Garen)
11	Filet, fertig (Nieder-temperatur-Garen)
12	Kalbsbraten (z. B. Schulter)	0.8 - 1.5kg; 4 cm dicke Stücke	2; Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze. Flüssigkeit hinzugeben. Braten zugedeckt.
13	Schweinebraten oder Schulter	1.5 - 2kg	1; Bräter auf KombirostWenden Sie das Fleisch nach der Hälfte der Gardauer.
14	Pulled Pork (Nieder-temperatur Garen)	1.5 - 2kg	2; BackblechVerwenden Sie Ihre Lieblingsgewürze. Wenden Sie das Fleisch nach der Hälfte der Garzeit, um eine gleichmäßige Bräunung zu erzielen.
15	Lende, frisch 1 - 1.5kg; 5–6 cm dicke Stücke		2; Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze.
16	Rippchen 2 - 3kg; verwendenSie rohe, 2 – 3 cm dünne Spareribs		3; tiefe PfanneFlüssigkeit hinzufügen, um den Boden eines Gerichts zu bedecken. Wenden Sie das Fleisch nach der Hälfte der Gardauer.
17	Lammkeule mit Kno-chen	1.5 - 2kg; 7 – 9 cm dicke Stücke	2; Bräter auf BackblechFlüssigkeit hinzugeben. Wenden Sie das Fleisch nach der Hälfte der Gardauer.
18	Hähnchen, ganz 1 - 1.5kg; frisch		2; Auflaufform auf BackblechVerwenden Sie Ihre Lieblingsgewürze. Das Hähnchen nach der Hälfte der Garzeit wenden, um eine gleichmäßige Bräunung zu erzielen.
19	Halbes Hähnchen 0.5 - 0.8kg		3; BackblechVerwenden Sie Ihre Lieblingsgewürze.
20	Hähnchenbrust 180 - 200g pro Stück		2; Auflaufform auf KombirostVerwenden Sie Ihre Lieblingsgewürze. Braten Sie das Fleisch einige Minuten in einer heißen Pfanne.
Speise Gewicht Einschubebene / Zubehör
21	Hähnchenschenkel, frisch	3; BackblechWenn Sie die Hähnchenschenkel zuerst marinieren, stellen Sie die niedrigere Temperatur ein und garen Sie sie länger.
22	Ente, ganz 2 - 3kg	2; Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze. Legen Sie das Fleisch in den Bräter. Die Ente nach der Hälfte der Garzeit wenden.
23	Gans, ganz 4 - 5kg	2; tiefe PfanneVerwenden Sie Ihre Lieblingsgewürze. Legen Sie das Fleisch auf das tiefe Backblech. Die Gans nach der Hälfte der Garzeit wenden.
24	Hackbraten 1kg	2; KombirostVerwenden Sie Ihre Lieblingsgewürze.
25	Fisch, gegrillt 0.5 - 1kg pro Fisch	2; BackblechFisch mit Butter füllen und Ihre Lieblingsgewürze und Kräuter verwenden.
26	Fischfilet -	3; Auflaufform auf KombirostVerwenden Sie Ihre Lieblingsgewürze.
27	Käsekuchen -	2; Springform 28 cm auf Kombirost
28	Apfelkuchen -	3; Backblech
29	Apfelkuchen -	2; Kuchenform auf Kombirost
30	Apfelkuchen -	1; 22 cm Kuchenform auf Kombirost
31	Brownies 2kg Teig	3; tiefe Pfanne
32	Schokoladenmuffins -	3; Muffin-Blech auf Kombirost
33	Brotkuchen -	2; Brotpfanne auf Kombirost
34	Ofenkartoffeln 1kg	2; BackblechDie ganzen Kartoffeln mit der Schale auf das Backblech geben.
35	Kartoffelspalten 1kg	3; Backblech mit Backpapier ausgekleidet Verwenden Sie Ihre Lieblingsgewürze. Kartoffeln in Stücke schneiden.
36	Gegrilltes Gemüse 1 - 1.5kg	3; Backblech mit Backpapier ausgekleidet Verwenden Sie Ihre Lieblingsgewürze. Gemüse in Stücke schneiden.
37	Kroketten, gefroren	3; Backblech

Speise Gewicht Einschubebene / Zubehör
38	Pommes frites, gefroren	0.75kg	3; Backblech
39	Fleisch-/ Gemüsela-sagne mit trockenen Nudelblättern	1 - 1.5kg	1; Auflaufform auf Kombirost
40	Kartoffelgratin (rohe Kartoffeln)	1 - 1.5kg	1; Auflaufform auf KombirostDrehen Sie das Gericht nach der Hälfte der Garzeit um.
41	Pizza frisch, dünn	-	2; Backblech mit Backpapier ausgekleidet
42	Pizza frisch, dick	-	2; Backblech mit Backpapier ausgekleidet
43	Quiche -		2; Backform auf Kombirost
44	Baguette / Ciabatta / Weißbrot	0.8kg	2; Backblech mit Backpapier ausgekleidetFür Weißbrot mehr Zeit nötig.
45	Alle Getreide / Rog-gen / dunkles Brot, alle Getreide in Kas-tenform	1kg	2; Backblech mit Backpapier ausgekleidet / Komb-birost

8. UHRFUNKTIONEN

8.1 Uhrfunktionen

Uhrfunktion Anwendung
Kurzzeit-Wecker	Nach Ablauf der Zeit ertönt der Signalton.
Garzeitdauer	Nach Ablauf des Timers ertönt ein akustisches Signal und die Ofenfunktion stoppt.
Zeitvorwahl	Verzögerung des Starts und/oder des Endes des Kochens.
Uptimer	Max. 23 Std. 59 Min. Diese Funktion wirkt sich nicht auf den Betrieb des Back-ofens aus.Um den Uptimer ein- oder auszuschalten, wählen Sie: Menü, Einstellungen.

8.2 Einstellung: Uhrfunktionen

Einstellung: Uhrzeit

Schritt 1 Schritt 2 Schritt 3

Einstellung: Uhrzeit

Um die Uhrzeit zu ändern, rufen Sie das Menü auf und wählen Sie Einstellungen, Uhrzeit.

Stellen Sie die Uhrzeit ein.

Drücken Sie: OK

Einstellung: Kurzzeit-Wecker

Schritt 1		Schritt 2 Schritt 3
	Im Display wird Folgendes angezeigt:0:00
Drücken Sie:		Stellen Sie Kurzzeit-Wecker ein.	Drücken Sie: OK

i Der Countdown des Timers startet umgehend.

Einstellung: Garzeitdauer

Schritt 1 Schritt 2			Schritt 3 Schritt 4
		Im Display wird Folgendes angezeigt:0:00
Wählen Sie eine Ofenfunktion und stellen Sie die Temperatur ein.	Drücken Sie wiederholt: [IMAGE]	STOP	Stellen Sie die Gardauer ein.	Drücken Sie: OK

Der Countdown des Timers startet umgehend.

Einstellung: Zeitvorwahl

Schritt 1 Schritt 2		Das Dis-play zeigtdie Uhrzeitan.	Schritt 3 Schritt 4		Im Displaywird Fol-gendes an-gezeigt:	Schritt 5 Schritt 6
WählenSie dieOfenfunkti-on.	Drücken Siewiederholt:	START	Stellen Siedie Startzeitein.	Drücken Sie:OK.	STOPP	Stellen Siedie Endzeitein.	DrückenSie:OK

Der Countdown des Timers beginnt zu der eingestellten Startzeit.

9. VERWENDUNG DES ZUBEHÖRS

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

9.1 Einsetzen des Zubehörs

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind

auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

Kombirost:

Schieben Sie den Rost zwischen die Führungsschienen der Einhängegitter mit den Füßen nach unten zeigend.

Backblech / Auflaufpfanne:

Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter.

Temperatursensor – misst die Temperatur im Inneren der Speise.

Es gibt zwei Temperatureinstellungen:

[0072]
Die Backofentemperatur.	Die Backofentemperatur.

Für beste Garergebnisse:

Die Zutaten sollten Raumtemperatur haben.

Verwenden Sie ihn nicht für flüssige Speisen.

Er muss während des Garvorgangs in der Speise bleiben.

9.3 Benutzung: Temperatursensor

Schritt 1 Schalten Sie den Backofen ein.

Schritt 2 Stellen Sie die Ofenfunktion und, falls notwendig, die Temperatur ein.

Schritt 3 Einsetzen: Temperatursensor.

Fleisch, Geflügel und Fisch Auflauf

Führen Sie die Spitze des Temperatursensor in der Mitte und am dicksten Teil des Fleischstücks oder Fisches ein. Stellen Sie sicher, dass sich mindestens 3/4 des Temperatursensor im Gericht befindet.

Führen Sie die Spitze des Temperatursensor genau in der Mitte des Auflaufs ein. Temperatursensor sollte während des Backens richtig positioniert sein. Verwenden Sie hierzu eine feste Zutat. Verwenden Sie den Rand der Backform zur Unterstützung des Silikongriffs des Temperatursensor. Die Spitze des Temperatursensor darf den Boden einer Backform nicht berühren.

Schritt 4 Stecken Sie den Temperatursensor in die Buchse vorne am Ofen. Das Display zeigt die aktuelle Temperatur an: Temperatursensor.

Schritt 5

Drücken Sie, um die Kerntemperatur des Sensors einzustellen.

Schritt 6

OK - Zur Bestätigung drücken. Wenn die Speise die eingestellte Temperatur erreicht, ertönt ein Signalton. Sie können den Garprozess anhalten oder fortsetzen, um sicherzustellen, dass die Speise durchgegart ist.

Schritt 7

Ziehen Sie den Stecker des Temperatursensor aus der Steckdose und nehmen Sie das Gericht aus dem Ofen.

WARNUNG!

Es besteht das Risiko von Verbrennungen, da der Temperatursensor heiß wird. Seien Sie vorsichtig, wenn Sie den Stecker ziehen und den Sensor aus dem Gargut nehmen.

9.4 Zubehör für das Dampfgaren

Die Zubehörteile für das Dampfgaren sind nicht im Lieferumfang des Backofens enthalten. Wenden Sie sich bitte für weitere Informationen an Ihren Händler vor Ort.

Die Nahrungsmittelauflaufform für Dampfgarfunktionen

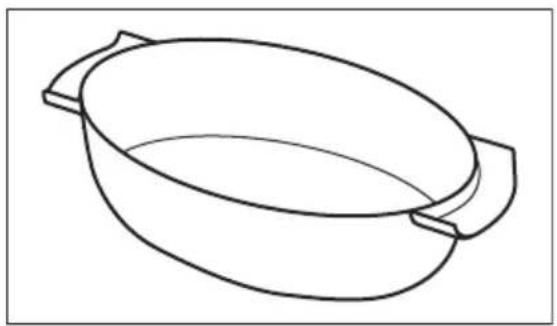

Die Nahrungsmittelauflaufform besteht aus einer Glasschale (A), einem Deckel (B), einem Dampfstrahlrohr (C), einer Dampfstrahldüse (D) und einem Stahlgrill (E).

Glasschüssel (A) Deckel (B)

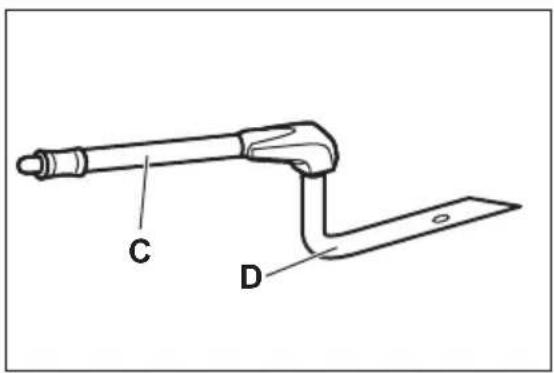

Dampfstrahldüse, Dampfstrahlrohr und Stahlgitter.

Das Dampfstrahlrohr (C) ist für das Dampfgaren vorgesehen, die Dampfstrahldüse (D) für direktes Dampfgaren.

C D

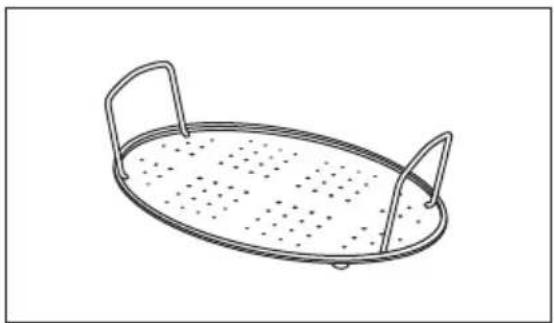

Stahlgrill (E)

• Stellen Sie die heiße Auflaufform nicht auf kalte oder nasse Oberflächen.
• Geben Sie keine kalten Flüssigkeiten in die Auflaufform, wenn sie heiß ist.
• Verwenden Sie die Auflaufform nicht auf einer heißen Kochfläche.

- Reinigen Sie die Auflaufform nicht mit Scheuermitteln, Scheuerschwämmchen und Scheuerpulvern.

9.5 Dampfgaren in einer Nahrungsmittelauflaufform

Schritt 1	Geben Sie die Auflaufform auf den Stahlrost und decken Sie sie mit dem Deckel ab. Setzen Sie das Dampfstrahlrohr in die Öffnung im Deckel. Setzen Sie die Auflaufform in die zweite Einschubebene von unten ein.
Schritt 2 Schließen Sie das Dampfstrahlrohr an den Dampfeinlass an.
Schritt 3 Stellen Sie den Backofen für die Dampfgarfunktion ein.

9.6 Direktdampfgaren

Setzen Sie die Auflaufform auf den Stahlrost. Geben Sie etwas Wasser hinzu. Verwenden Sie den Deckel nicht.

WARNUNG!

Die Dampfstrahldüse kann beim Betrieb des Backofens heiß sein. Tragen Sie stets Ofenhandschuhe. Entfernen Sie die Dampfstrahldüse aus dem Backofen, wenn Sie keine Dampffunktion verwenden.

Schritt 1	Dampfstrahldüse mit Dampfstrahlrohr verbinden. Verbinden Sie das Dampfstrahlrohr mit dem Dampfeinlass.
Schritt 2	Setzen Sie die Auflaufform in die erste oder zweite Einschubebene von unten ein.Vergewissern Sie sich, dass das Dampfstrahlrohr nicht verstopft ist. Halten Sie die Dampfstrahldüse vom Heizelement fern.
Schritt 3 Stellen Sie den Backofen für die Dampfgarfunktion ein.
Wenn Sie Speisen wie Hähnchen, Ente, Pute oder große Fische garen, stecken Sie die Dampfstrahldüse in die Speise.

10. ZUSATZFUNKTIONEN

10.1 Verriegelung

Diese Funktion verhindert ein versehentliches Verstellen der Gerätefunktion.

Einschalten, wenn das Gerät in Betrieb ist – das eingestellte Garen wird fortgesetzt und das Bedienfeld ist verriegelt.

Schalten Sie sie ein, wenn das Gerät ausgeschaltet ist – sie kann nicht eingeschaltet werden, denn das Bedienfeld ist verriegelt.

OK – gedrückt halten, um die Funktion einzuschalten. Ein Signal ertönt.

OK – gedrückt halten, um sie auszuschalten.

3 x blinkt, wenn die Verriegelung eingeschaltet ist.

10.2 Automatische Abschaltung

Aus Sicherheitsgründen schaltet sich das Gerät nach einiger Zeit aus, wenn eine Ofenfunktion eingeschaltet ist und Sie die Einstellungen nicht ändern.

(°C) (Std.)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

(°C) (Std.)

250 - max. 3

Die Abschaltautomatik funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Temperatursensor, Zeitvorwahl.

10.3 Kühlgebläse

Wenn das Gerät in Betrieb ist, schaltet sich das Kühlgebläse automatisch ein, um die Oberflächen des Geräts kühl zu halten. Nach dem Abschalten des Geräts kann das Kühlgebläse weiterlaufen, bis das Gerät abgekühlt ist.

11. TIPPS UND HINWEISE

11.1 Garempfehlungen

Die Temperaturen und Garzeiten in den Tabellen sind nur Richtwerte. Sie hängen von den Rezepten sowie der Qualität und Menge der verwendeten Zutaten ab. Ihr Gerät backt oder brät unter Umständen anders als Ihr früheres Gerät. Die Hinweise unten enthalten die empfohlenen Einstellungen für Temperatur, Gardauer und Einschubebene für die einzelnen Speisen. Finden Sie für ein bestimmtes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichem Rezept.

11.2 Feuchte Umluft

Beachten Sie für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen.

(°C) (Min.)

Brötchen, süß, 16 Stück

Backblech oder tiefes Blech 180 2 20 - 30

Brötchen, 9 Stück Backblech oder tiefes Blech 180 2 30 - 40

Pizza, gefroren, 0,35 kg

Kombirost 220 2 10 - 15

Biskuitrolle Backblech oder tiefes Blech 170 2 25 - 35

Brownie Backblech oder tiefes Blech 175 3 25 - 30

		(°C) (Min.)
Soufflé, 6 Stück Keramikförmchen auf Kombi-rost		200 3 25 - 30
Biskuitboden Biskuitform auf Kombirost 180 2 15 - 25
Englischer Sandwich-kuchen à la Victoria	Backform auf Kombirost 170 2 40 - 50
Fisch, pochiert, 0,3 kg Backblech oder tiefes Blech 180 3 20 - 25
Fisch, ganz, 0,2 kg Backblech oder tiefes Blech 180 3 25 - 35
Fischfilet, 0,3 kg Pizzapfanne auf Kombirost 180 3 25 - 30
Fleisch, pochiert, 0,25 kg Backblech oder tiefes Blech 200 3 35 - 45
Schaschlik, 0,5 kg Backblech oder tiefes Blech 200 3 25 - 30
Plätzchen, 16 Stück Backblech oder tiefes Blech 180 2 20 - 30
Makronen, 24 Stück Backblech oder tiefes Blech 180 2 25 - 35
Muffins, 12 Stück Backblech oder tiefes Blech 170 2 30 - 40
Kleingebäck, pikant, 20 Stück	Backblech oder tiefes Blech 180 2 25 - 30
Mürbeteigplätzchen, 20 Stück	Backblech oder tiefes Blech 150 2 25 - 35
Törtchen, 8 Stück Backblech oder tiefes Blech 170 2 20 - 30
Gemüse, pochiert, 0,4 kg	Backblech oder tiefes Blech 180 3 35 - 45
Vegetarisches Ome-lett	Pizzapfanne auf Kombirost 200 3 25 - 30
Mediterranes Gemüse, 0,7 kg	Backblech oder tiefes Blech 180 4 25 - 30

11.3 Feuchte Umluft - Empfohlenes Zubehör

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

Dunkel, nicht reflektierend 28 cm Durchmesser

Dunkel, nicht reflektierend 26 cm Durchmesser

Keramikform 8 cm Durchmesser, 5 cm Höhe

Dunkel, nicht reflektierend 28 cm Durchmesser

11.4 Gartabellen für Prüfinstitute

Informationen für Prüfinstitute

Tests gemäß IEC 60350-1.

				(°C) (Min)
Törtchen, 20 pro Blech	Ober-/Unterhitze	Backblech 3 170 20 - 35 -
Törtchen, 20 pro Blech	Heißluft Backblech 3 150 - 160 20 - 35 -
Törtchen, 20 pro Blech	Heißluft Backblech 2 und 4 150 - 160 20 - 35 -
Apfelku-chen, 2 Formen à ∅ 20 cm	Ober-/Unterhitze	Kombirost 2 180 70 - 90 -
Apfelku-chen, 2 Formen à ∅ 20 cm	Heißluft Kombirost 2 160 70 - 90 -
Fettfreier Biskuit, Ku-chenform ∅ 26 cm	Ober-/Unterhitze	Kombirost 2 170 40 - 50 Backofen für 10 Min				aufheizen.
Fettfreier Biskuit, Ku-chenform ∅ 26 cm	Heißluft Kombirost 2 160 40 - 50 Backofen für 10 Min					aufheizen.
Fettfreier Biskuit, Ku-chenform ∅ 26 cm	Heißluft Kombirost 2 und 4 160 40 - 60 Backofen für 10 Min					aufheizen.
Mürbeteiggebäck	Heißluft Backblech 3 140 - 150 20 - 40 -
Mürbeteiggebäck	Heißluft Backblech 2 und 4 140 - 150 25 - 45 -
Mürbeteiggebäck	Ober-/Unterhitze	Backblech 3 140 - 150 25 - 45 -
Toast, 4 - 6 Stück	Grill Kombirost 4 Max. 1 - 5 Backofen für 10 Min					aufheizen.
						(°C) (Min)
Hamburger aus Rind-fleisch, 6 Stück, 0,6 kg	Grill Kombirost,Fettpfanne	4 Max. 20 - 30 Kombirost in die vierte	und Fettpfanne in die dritte Einschubebene des Backofens einschieben. Wenden Sie das Gericht nach der Hälfte der Gardauer. Backofen für 10 Min aufheizen.

12. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

12.1 Hinweise zur Reinigung

Reinigungsmittel

Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen und überprüfen Sie die Türdichtung um den Garraumrahmen.

Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung.

Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Täglicher Ge- brauch

Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen.

Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie das Gerät immer 10 Minuten vor dem Garen ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie den Garraum nach jedem Gebrauch nur mit einem Mikrofasertuch ab.

Zubehör

Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Verwenden Sie nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.

Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

12.2 Entfernen: Einhängegitter

Entfernen Sie Einhängegitter zur Reinigung des Backofens.

Schritt 1 Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.

Schritt 2 Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.

Schritt 3 Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus.

Schritt 4 Setzen Sie die Einhängegitter in um-gekehrter Reihenfolge ein.Die Haltestifte an den Teleskopläufern müssen nach vorne zeigen.

12.3 Benutzung: Aqua Reinigung

Bei dieser Reinigungsfunktion werden mithilfe von Feuchtigkeit Fett- und Speisereste aus dem Backofen entfernt.

Schritt 1 Füllen Sie Wasser in die Garraumvertiefung: 300 ml.
Schritt 2	Wählen Sie: Drücken Sie: .OKDie Funktion bleibt 30 Min. lang eingeschaltet.Nach Abschluss der Reinigung ertönt das akustische Signal. Der Backofen schaltet sich ab.
Schritt 3	Warten Sie, bis der Backofen kalt ist. Trocknen Sie den Garraum mit einem weichen Tuch ab.

12.4 Reinigung: Wassertank

Schritt 1 Schalten Sie den Backofen aus.
Schritt 2 Setzen Sie eine Auflaufpfanne unter dem Dampfeinlass ein.
Schritt 3	Füllen Sie Wasser in den Wassertank: 850 ml. Zitronensäure hinzugeben: 5 Teelöffel. Warten Sie 60 Min.
Schritt 4	Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Feuchtigkeit niedrig. Stellen Sie die Temperatur auf 230 °C. Schalten Sie den Backofen nach 25 Min. aus und warten Sie, bis er abgekühlt ist.
Schritt 5	Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Feuchtigkeit niedrig. Stellen Sie die Temperatur auf 130 bis 230 °C. Schalten Sie den Backofen nach 10 Min. aus und warten Sie, bis er abgekühlt ist.
i Leeren Sie den Wassertank nach dem Dampfgaren, um Kalkrückstände zu verhindern.
Nach Abschluss der Reinigung:
Schalten Sie den Backofen aus.	Leeren Sie den Wassertank. Siehe Kapitel Täglicher Gebrauch, „Entleeren des Wassertanks“.	Spülen Sie den Wassertank aus und reinigen Sie die restlichen Kalkrückstände mit einem weichen Tuch.	Reinigen Sie das Ablaufrohr mit warmem Wasser und einem milden Spülmittel.

Die Tabelle unten zeigt den Wasserhärtebereich (dH) mit dem zugehörigen Kalkgehalt und die Qualität des Wassers. Übersteigt die Wasserhärte 4, füllen Sie den Wassertank mit abgefülltem Wasser.

Wasserhärte Teststreifen Kalkgehalt		(mg/l)	Wassereinstufung	Reinigen Sie den Wasser-tank alle
Ebene dH
1 0 - 7 0 - 50 weich 75 Zyklen - 2,5				Monate
2 8 - 14 51 - 100 mittelhart 50 Zyklen - 2 Mo-				nate
3 15 - 21 101 - 150 hart 40 Zyklen - 1,5				Monate
4 22 - 28 über 151 sehr hart 30 Zyklen - 1 Mo				nat

12.5 Aus- und Einbau: Tür

Die Backofentür hat drei Glasscheiben. Sie können die Backofentür und die internen Glasscheiben entfernen, um sie zu reinigen. Lesen Sie die gesamte Anleitung „Aus- und Einbauen der Tür“, bevor Sie die Glasscheiben entfernen.

VORSICHT!

Verwenden Sie den Backofen nicht ohne die Glasscheiben.

Schritt 1 Öffnen Sie die Backofentür vollständig und halten Sie beide Scharniere fest.

Schritt 2 Heben und ziehen Sie die Verriegelungen an, bis sie einrasten.
Schritt 3 Schließen Sie die Backofentür halb bis zur ersten Öffnungsstellung. Anschließend he- ben und ziehen Sie die Tür aus der Aufnah- me heraus.
Schritt 4 Legen Sie die Tür auf einer stabilen Oberflä- che auf ein weiches Tuch.
Schritt 5 Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drü- cken Sie sie nach innen, um den Klippver- schluss zu lösen.
Schritt 6 Ziehen Sie die Türabdeckung nach vorn, um sie abzunehmen.
Schritt 7 Halten Sie die Glasscheiben der Tür an der Oberkante fest und ziehen Sie sie vorsichtig einzeln heraus. Beginnen Sie mit der oberen Glasscheibe. Achten Sie darauf, dass die Glasscheiben vollständig aus den Halterun- gen gezogen werden.

Schritt 8 Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfältig. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.

Schritt 9 Setzen Sie nach der Reinigung die Glasscheiben und die Backofentür ein.

Wenn die Tür korrekt installiert ist, hören Sie beim Schließen der Verriegelungen ein Klicken.

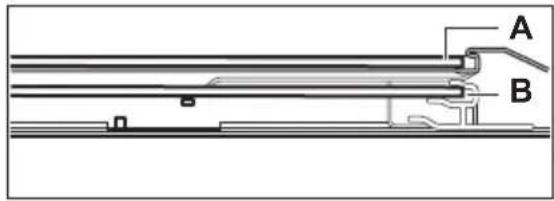

Achten Sie beim Wiedereinsetzen der Glasscheiben (A und B) auf die richtige Reihenfolge. Überprüfen Sie das Symbol / den Aufdruck auf der Seite der Glas-scheibe. Jede Glasscheibe sieht anders aus, um den Aus- und Einbau zu erleichtern. Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch. Stellen Sie sicher, dass Sie die mittlere Glasplatte korrekt in der Aufnahme installieren.

A B

A B

12.6 Austausch: Lampe

WARNUNG!

Stromschlaggefahr. Die Lampe kann heiß sein.

Halten Sie die Halogenlampe stets mit einem Tuch, um zu verhindern, dass Fettrückstände auf der Lampe einbrennen.

Bevor Sie die Lampe austauschen:

Schritt 1 Schritt 2 Schritt 3
Schalten Sie den Backofen aus. Warten Sie, bis der Ofen kalt ist.	Trennen Sie den Ofen von der Netz-versorgung.	Breiten Sie ein Tuch auf dem Gar-raumboden aus.

Hintere Lampe

Schritt 1 Drehen Sie die Glasabdeckung und nehmen Sie sie ab.

Schritt 2 Reinigen Sie die Glasabdeckung.

Schritt 3 Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.

Schritt 4 Bringen Sie die Glasabdeckung an.

13. FEHLERSUCHE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

13.1 Was zu tun ist, wenn ...

In allen Fällen, die nicht in dieser Tabelle aufgeführt sind, wenden Sie sich bitte an einen autorisierten Kundendienst.

Das Gerät schaltet sich nicht ein oder heizt nicht auf

Störung Prüfen Sie, ob Folgendes zutrifft ...

Das Gerät lässt sich nicht einschalten oder bedienen. Das Gerät ist ordnungsgemäß an die Stromversorgung angeschlossen.

Das Gerät erwärmt sich nicht. Die ist Abschaltautomatik ausgeschaltet.

Das Gerät erwärmt sich nicht. Die Sicherung ist nicht durchgebrannt.

Das Gerät erwärmt sich nicht. Die Verriegelung ist nicht verschlossen.

Komponenten

Störung Prüfen Sie, ob Folgendes zutrifft ...

Die Lampe ist ausgeschaltet. Feuchte Umluft - ist eingeschaltet.

Die Lampe funktioniert nicht. Die Lampe ist durchgebrannt.

Der Temperatursensor funktioniert nicht. Der Stecker des Temperatursensor ist vollständig in die Buchse eingesteckt.

Die Türdichtung ist beschädigt. Verwenden Sie das Gerät nicht. Wenden Sie sich an einen autorisierten Kundendienst.

Fehlercodes

Im Display erscheint ... Prüfen Sie, ob Folgendes zutrifft ...

00:00 Es gab einen Stromausfall. Stellen Sie die Uhrzeit ein.

Wenn das Display einen Fehlercode anzeigt, der nicht in dieser Tabelle enthalten ist, schalten Sie die Haussicherung aus und wieder ein, um das Gerät neu zu starten. Wenn der Fehlercode erneut angezeigt wird, wenden Sie sich an einen autorisierten Kundendienst.

Reinigung
Störung Prüfen Sie, ob Folgendes zutrifft ...
Im Garraum des Geräts befindet sich Wasser. Es ist nicht zu viel Wasser im Wassertank.
- Anzeige leuchtet nicht.	Es ist genug Wasser im Wassertank. Wenn Wasser in das Gerät eindringt und die Anzeige immer noch nicht aufleuchtet, wenden Sie sich an den autorisierten Kundendienst.
- Anzeige leuchtet.	Es ist nicht genug Wasser im Wassertank. Wenn der Tank voll ist und die Anzeige immer noch leuchtet, wenden Sie sich an den autorisierten Kundendienst.
Die Funktion Dampfgaren wird nicht ausgeführt. Es sind keine Kalkrückstände in der Dampfeinlassöffnung vorhanden.
Die Funktion Dampfgaren wird nicht ausgeführt. Wasser ist im Wassertank.

Reinigung

Das Entleeren des Wassertanks dauert länger als drei Minuten, oder es tritt Wasser aus der Dampfeinlassöffnung aus.

Es sind keine Kalkrückstände in der Dampfeinlassöffnung vorhanden. Reinigen Sie den Wassertank.

13.2 Service-Daten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen Ihnen, die Daten hier zu notieren:

Modell (MOD.):

Produktnummer (PNC)

Seriennummer (S.N.)

14. ENERGIEEFFIZIENZ

14.1 Produktinformationen und Produktdatenblatt

Name des Lieferanten Electrolux

Modellbezeichnung KOCDH77X2 949494494

Energieeffizienzindex 81.2

Energieeffizienzklasse A+

Energieverbrauch mit einer Standardbeladung, konventioneller Modus 0.93kWh/Programm

Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.69kWh/Programm

Anzahl der Garräume 1

Wärmequelle Strom

Volumen 72l

Art des Backofens Eingebauter Backofen

Masse 32.6kg

IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Herde, Backöfen, Dampfbacköfen und Grills – Methoden zur Leistungsmessung.

14.2 Energiesparen

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Ventilator und Lampe funktionieren weiter. Sobald Sie das Gerät ausschalten, wird im Display die Restwärme angezeigt. Die Restwärme kann zum Warmhalten von Speisen genutzt werden.

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten. Die Restwärmeanzeige oder Temperatur werden auf dem Display angezeigt.

Garen bei ausgeschalteter Backofenbeleuchtung

Schalten Sie die Lampe während des Garvorgangs aus. Schalten Sie sie nur ein, wenn Sie sie benötigen.

Feuchte Umluft

Diese Funktion soll während des Garvorgangs Energie sparen.

Bei Verwendung dieser Funktion schaltet sich die Lampe automatisch nach 30 Sekunden aus. Sie können die Lampe wieder einschalten, aber dadurch werden die erwarteten Energieeinsparungen reduziert.

15. MENÜSTRUKTUR

15.1 Menü

Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5

≡ - Wählen Sie, um die Menü einzugeben.

Wählen Sie die Option aus der Menü Struktur aus und drücken Sie OK

Wählen Sie die Ein- stellung.

OK – drücken, um die Einstellung zu bestätigen.

Stellen Sie den Wert ein und drücken Sie OK.

Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um Menü zu verlassen.

Menü Struktur
Koch-Assistent ✗	Reinigung √	Einstellungen ⚙️
Einstellungen
01 Uhrzeit Ändern 02 Helligkeit 1 - 5
03 Tastentöne 1 - Signalton	2 - Klicken3 - Ton aus	04 Lautstärke 1 - 4
05 Temperatursensor Aktion 1 - Alarm und Stopp2 - Alarm	06 Uptimer Ein / Aus
07 Backofenbeleuchtung Ein / Aus 08 Schnellaufheizung Ein / Aus
09 DEMO Aktivierungsc-ode: 2468	10 Softwareversion Prüfen
11 Gerät auf Werkseinstellungen zurücksetzen	Ja / Nein

16. INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. Das Gerät kann z. B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt

werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyclen, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber in Deutschland

Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank),

Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Rücknahmepflichten von Vertreibern und andere Möglichkeiten der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz.

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplätzen oder zugelassenen Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeindeverwaltung.
