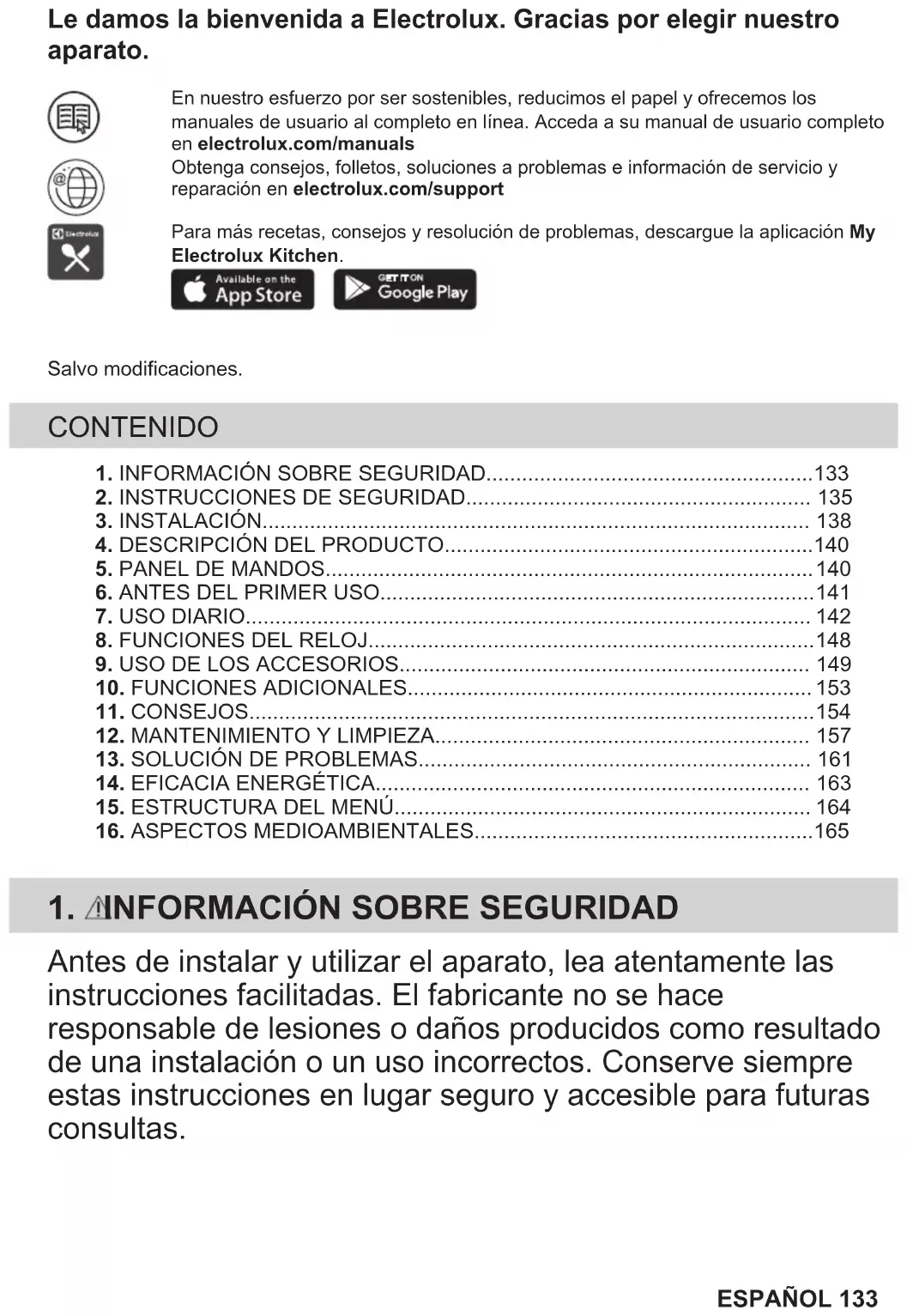

MANUAL DE USUARIO KOCDH77X2 ELECTROLUX

16. ASPECTOS MEDIOAMBIENTALES.........................................................165

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas. ESPAÑOL 1331.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.

• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.

• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.

• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.

• Este aparato está diseñado para uso doméstico en interiores.

• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.

• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.

• No utilice el aparato antes de instalarlo en la estructura empotrada. 134 ESPAÑOL• Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento.

• Si el cable de alimentación presenta algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

• ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Debe tener cuidado para evitar tocar los elementos de calentamiento o la superficie del interior del aparato.

• Utilizar siempre guantes o manoplas para horno para retirar o introducir accesorios o recipientes.

• Utilice únicamente la sonda térmica (la sonda de temperatura interna) recomendada para este aparato.

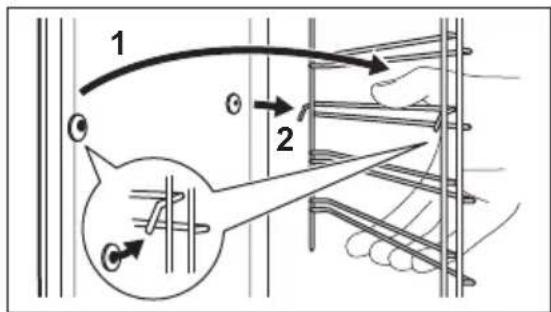

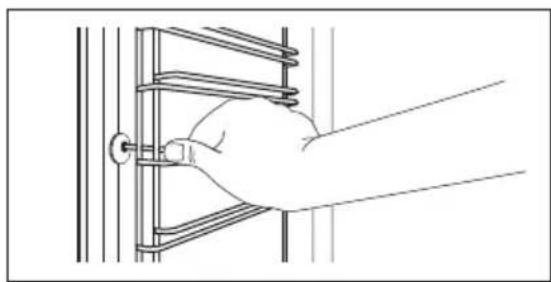

• Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.

• No utilice un limpiador a vapor para limpiar el aparato.

• No utilice productos de limpieza abrasivos ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.

2. INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA! Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación suministradas con el aparato.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• No tire nunca del aparato sujetando el asa.

• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario. ESPAÑOL 135• Antes de montar el aparato, compruebe si la puerta se abre sin limitaciones.

• El aparato está equipado con un sistema de refrigeración eléctrica. Debe utilizarse con la fuente de alimentación eléctrica. Altura mínima del armario (Altura mínima del armario debajo de la encimera) 580 (600) mm Ancho del armario 560 mm Profundidad del armario 550 (550) mm Altura de la parte frontal del aparato 589 mm Altura de la parte trasera del aparato 571 mm Anchura de la parte frontal del aparato 595 mm Anchura de la parte trasera del aparato 559 mm Fondo del aparato 569 mm Fondo empotrado del apa‐ rato 548 mm Fondo con la puerta abierta 1022 mm Tamaño mínimo de la aber‐ tura de ventilación. Abertu‐ ra situada en la parte trase‐ ra inferior 560x20 mm Longitud del cable de ali‐ mentación. El cable está en la esquina derecha de la parte trasera 1500 mm Tornillos de montaje 4x25 mm

2.2 Conexión eléctrica

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

• El aparato debe conectarse a tierra.

• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.

• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente mientras funciona o si la puerta está caliente.

• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

• El aparato se suministra con enchufe y cable de red. Tipos de cables aplicables para su instala‐ ción o cambio para Europa: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Para la sección del cable, consulte la potencia total de la placa de características. También puede consultar la tabla: 136 ESPAÑOLPotencia total (W) Sección del cable (mm²) máximo 1380 3x0.75 máximo 2300 3x1 máximo 3680 3x1.5 El cable de tierra (cable verde/amarillo) debe ser 2 cm más largo que los cables de fase marrón y neutro azul.

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.

• Asegúrese de que las aberturas de ventilación no están bloqueadas.

• No deje el aparato desatendido durante el funcionamiento.

• Apague el aparato después de cada uso.

• Tenga cuidado al abrir la puerta del aparato mientras funciona. Puede liberarse aire caliente.

• No utilice el aparato con las manos mojadas ni con agua en contacto.

• No ejerza presión sobre la puerta abierta.

• No utilice el aparato como superficie de trabajo ni para depositar objetos.

• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.

• No deje que los chispas ni las llamas abiertas entren en contacto con el aparato cuando abra la puerta.

• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato. ADVERTENCIA! Podría dañar el aparato.

• Para evitar daños o decoloraciones en el esmalte: – no coloque recipientes ni otros objetos directamente en la base. – no coloque papel de aluminio directamente en la parte inferior del interior del aparato. – no ponga agua directamente en el aparato caliente. – no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción. – tenga cuidado al retirar o instalar los accesorios.

• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas provocan manchas permanentes.

• Cocina siempre con la puerta del aparato cerrada.

• Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca esté cerrada mientras funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, el alojamiento o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado completamente después de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA! Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.

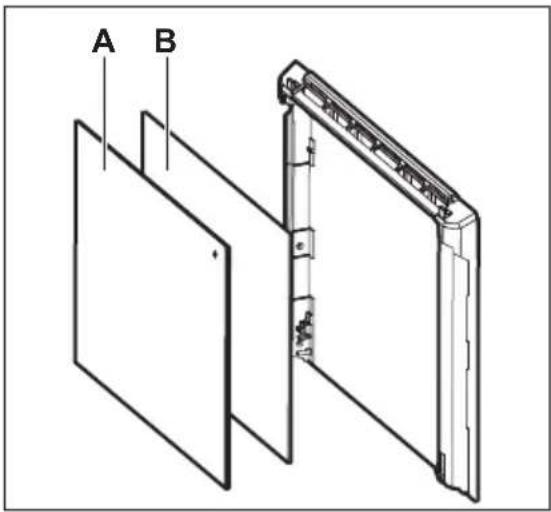

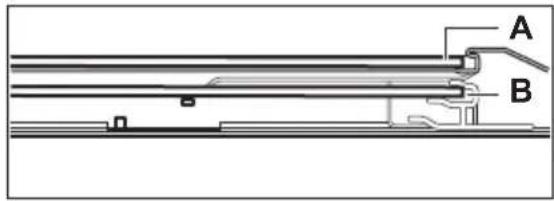

• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.

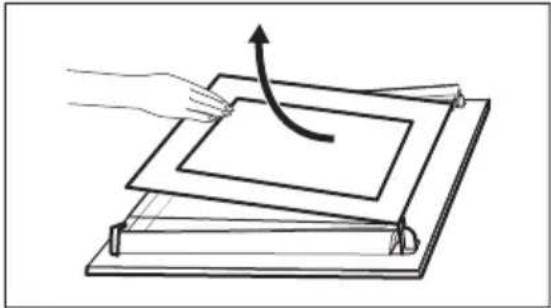

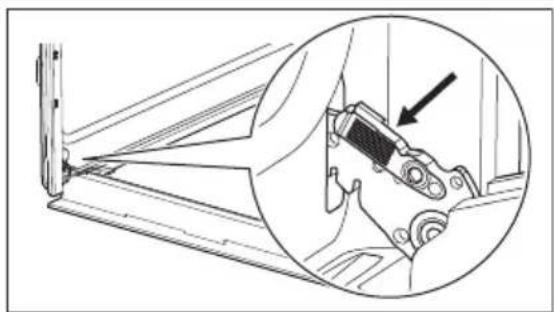

• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, ESPAÑOL 137estropajos duros, disolventes ni objetos metálicos.

• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Cocción al vapor

ADVERTENCIA! Existe riesgo de lesiones y daños en el aparato.

• El vapor liberado puede causar quemaduras: – No abra la puerta del aparato durante la cocción al vapor. – Abra la puerta del aparato con cuidado después del funcionamiento de la cocción al vapor.

2.6 Iluminación interna

ADVERTENCIA! Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

• Este producto contiene una fuente luminosa de la clase de eficiencia energética G.

• Utilice solo bombillas de las mismas características .

2.7 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.

• Utilice solamente piezas de recambio originales.

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.

• Desconecte el aparato de la red.

• Corte el cable eléctrico cerca del aparato y deséchelo.

• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

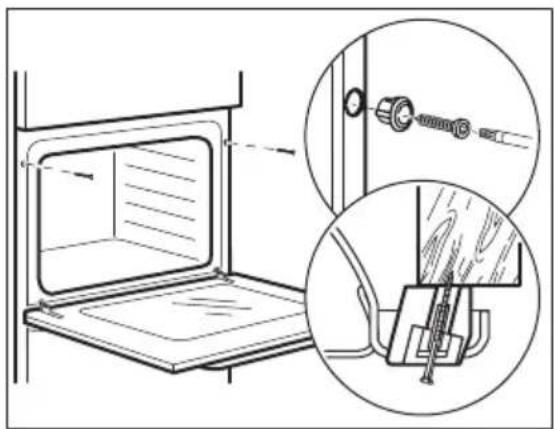

3.2 Fijación del horno al mueble

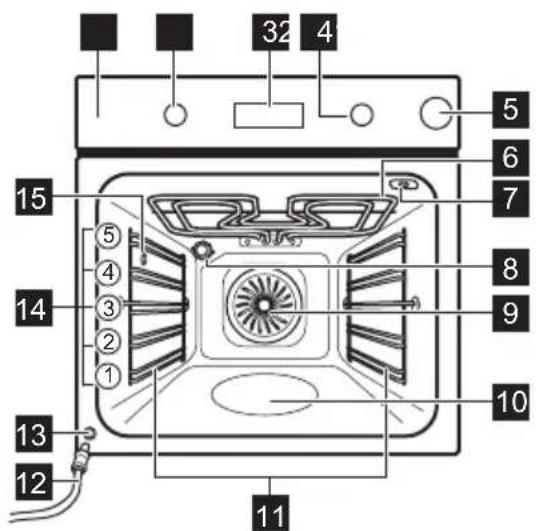

ESPAÑOL 1394. DESCRIPCIÓN DEL PRODUCTO

Mando de las funciones de cocción

Compartimento de agua

Toma de la sonda térmica

Relieve de la cavidad - Contenedor de limpieza con agua

Soporte de parrilla extraíble

Posiciones de las parrillas

• Parrilla Para utensilios de cocina, moldes de pastelería, asados.

• Bandeja Para bizcochos y galletas.

• Parrilla/sartén para asar Para hornear y asar o como bandeja para grasa.

• Sonda térmica Para medir la cantidad de alimentos que se han cocinado.

• Carriles telescópicos Con los carriles telescópicos es más fácil colocar y quitar los estantes.

Para usar el aparato, presione el mando. El mando sale del alojamiento.

5.2 Vista general del panel de

control Seleccione una función de cocción para encender el aparato. Gire el mando de las funciones de cocción hasta la posición de apagado para apagar el aparato. 140 ESPAÑOLTemporizador Calentamiento rápido Luz Sonda térmica Confirmar ajuste

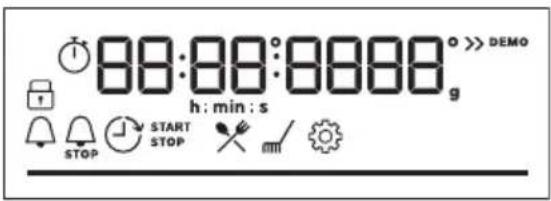

Pantalla con funciones principales. Indicadores de pantalla Indicadores básicos Bloqueo Cocción asistida Limpieza Ajustes Calentamiento rápido Indicadores de temporizador Avisador Hora de fin Tiempo de retardo Tiempo de funciona‐ miento Barra de progreso - para la temperatura o el tiempo. La barra está completamente roja cuando el aparato alcanza la temperatura ajustada. Indicadores del depósito de agua Sonda térmica indicador.

6. ANTES DEL PRIMER USO

ADVERTENCIA! Consulte los capítulos sobre seguridad. ESPAÑOL 1416.1 Limpieza inicial Antes del primer uso, limpie el aparato vacío y ajuste el tiempo: 00:00 Ajuste la hora. Pulse .

6.2 Precalentamiento inicial

Precaliente el horno vacío antes de utilizarlo por primera vez. Paso 1 Retire todos los accesorios del horno y carriles laterales extraíbles del horno. Paso 2 Seleccione la temperatura máxima para la función: . Deje funcionar el horno 1h. Paso 3 Seleccione la temperatura máxima para la función: . Deje funcionar el horno 15min. El horno puede emitir olores y humos durante el precalentamiento. Asegúrese de que la sala esté ventilada.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

7.1 Cómo ajustar: Funciones de cocción

Paso 1 Gire el mando del horno y seleccione la función de cocción. Paso 2 Gire el mando de control para ajustar la temperatura. - mantenga pulsado para activar la función. Calentamiento rápido. Disponible para algunas funciones del horno. Cocción al vapor Paso 1 Paso 2 Paso 3 Paso 4 Paso 5 142 ESPAÑOLCocción al vapor Presione la tapa del compartimento de agua para abrirla. Llene el comparti‐ mento con900 ml de agua. Empuje el comparti‐ mento de agua has‐ ta su posición ini‐ cial. Seleccione la fun‐ ción de cocción al vapor. Ajuste la temperatura.

7.2 Funciones de cocción

Función de cocción Aplicación Aire caliente Para hornear en hasta tres posiciones de parrilla a la vez y para secar alimentos. Ajuste la temperatura entre 20 y 40 °C menos que para Cocción convencional. Cocción convencional Para hornear y asar alimentos en una posición de parrilla. Humedad baja La función es adecuada para carne, aves, platos al horno y estofados. Gracias a la combinación de vapor y calor, la carne adquiere una textura tierna y jugosa, además de una superficie crujiente. Función Pizza Para hornear pizza. Para obtener un dorado más intenso y una base más crujiente. Calor inferior Para hornear pasteles con base crujiente y conservar alimentos. Congelados Para productos precocinados (por ejemplo, patatas fritas, porciones de patata o rolli‐ tos de primavera) crujientes. Horneado húmedo + ventilador Función diseñada para ahorrar energía durante la cocción. Cuando se utiliza esta función, la temperatura del horno puede diferir de la temperatura programada. Se uti‐ liza el calor residual. La potencia calorífica puede reducirse. Para más información, consulte el capítulo “Uso diario”, Notas sobre: Horneado húmedo + ventilador. Grill Para asar al grill alimentos de poco espesor y tostar pan. Grill turbo Asado con aire caliente para piezas de carne más grandes o aves con hueso en un nivel. Para gratinar y dorar. Menú Para acceder al menú: Cocción asistida, Limpieza, Ajustes. ESPAÑOL 143Aire caliente, Cocción convencional: Cuando se ajusta la temperatura por debajo de 80 °C, la lámpara se apaga automáticamente después de 30 segundos.

7.3 Notas sobre: Horneado húmedo

+ ventilador Esta función se utilizaba para cumplir con los requisitos de eficiencia energética y diseño ecológico (según EU 65/2014 y EU 66/2014). Pruebas según:

La puerta del horno debe estar cerrada durante la cocción para que no se interrumpa la función y el horno funcione con la máxima eficiencia energética posible. Cuando se utiliza esta función, la lámpara se apaga automáticamente después de 30 s. Consulte las instrucciones de cocción en el capítulo “Consejos”, Horneado húmedo + ventilador. Para recomendaciones generales sobre ahorro energético, consulte el capítulo “Eficiencia energética”, ahorro energético.

7.4 Depósito de agua

Indicador del depósito de agua El depósito está lleno. El depósito está medio lleno. El depósito está vacío. Vuelva a lle‐ nar el depósito. Si llena demasiado el depósito, el agua sobrante cir‐ cula hasta el fondo del horno por el desagüe de se‐ guridad. Retire el agua con una esponja. Vaciado del depósito de agua Paso 1 Apague el horno, déjela con la puerta abierta y es‐ pere a que el horno esté frío.

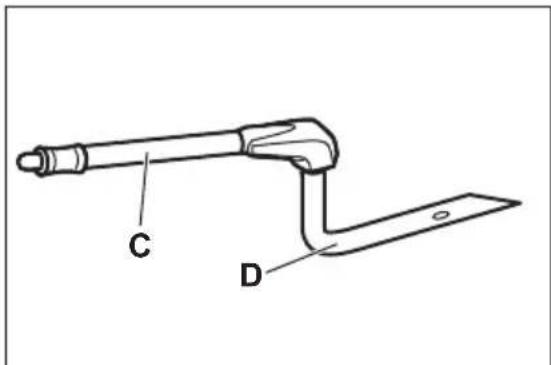

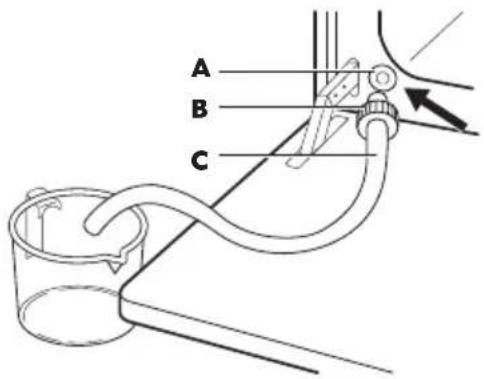

Paso 2 Conecte el tubo de desagüe (C) a la válvula de sa‐ lida (A) a través del conector (B). Paso 3 Mantenga el extremo del tubo por debajo del nivel de A y pulse B repetidamente para recoger el agua restante. Paso 4 Desacople la C y la B y seque el horno con una es‐ ponja suave.

7.5 Cómo ajustar: Cocción asistida

Para cada plato de este submenú se recomienda una función de cocción y una temperatura. Utilice la función para preparar un plato rápidamente con los ajustes predeterminados. Puede ajustar la hora y la temperatura durante la cocción. Cuando termine la función, compruebe si la comida está lista. Para algunos de los platos, también puede cocinar con: El grado de cocinado de un plato:

• Sonda térmica • Poco hecho

• Muy hecho 144 ESPAÑOLPaso 1 Paso 2 Paso 3 Paso 4 P1 - P... Acceda al menú. Seleccione Cocción asisti‐ da. Pulse . Seleccione el plato. Pulse

Introduzca el plato en el horno. Confirmar ajuste.

7.6 Cocción asistida

Leyenda Sonda térmica disponible. Coloque la Son‐ da térmica en la parte más gruesa del pla‐ to. El aparato se apaga cuando se alcanza la temperatura ajustada en la Sonda térmica. Añada agua al depósito. Leyenda Precaliente el aparato antes de empezar a cocinar. Nivel del estante. La pantalla muestra P y un número del plato que puede consultar en la tabla. Plato Peso Nivel/accesorio de la parrilla

dazos gruesos cm 2; bandeja Fría la carne durante unos minutos en una sartén calien‐ te. Insértelo en el aparato.

Bistec, en su punto 180 - 220g por pe‐ dazo; 3 rebanadas gruesas cm 3;fuente de asado en la parrilla Fría la carne durante unos minutos en una sartén calien‐ te. Insértelo en el aparato.

Asado de ternera/ estofado (costillas de cebado, redondo su‐ perior, flanco grueso)

2;fuente de asado en la parrilla Fría la carne durante unos minutos en una sartén calien‐ te. Añada líquido. Insértelo en el aparato.

Rosbif, poco hecho (cocción lenta)

dazos gruesos cm 2; bandeja Use sus condimentos favoritos o simplemente sal y pi‐ mienta con molienda fresca. Fría la carne durante unos minutos en una sartén caliente. Insértelo en el aparato.

Rosbif, al punto (coc‐ ción lenta)

Rosbif, muy hecho (cocción lenta)

Filete poco hecho (cocción lenta) 0,5 - 1,5 kg; 5 - 6 cm pedazos grue‐ sos 2; bandeja Use sus condimentos favoritos o simplemente sal y pi‐ mienta con molienda fresca. Fría la carne durante unos minutos en una sartén caliente. Insértelo en el aparato.

Filete, en su punto (cocción lenta)

Filete hecho (cocción lenta) ESPAÑOL 145Plato Peso Nivel/accesorio de la parrilla

Asado de ternera (por ejemplo, el hombro)

dazos gruesos cm 2;fuente de asado en la parrilla Use sus especias favoritas. Añada líquido. Asado cubier‐ to.

Cerdo asado en el cuello o en el hom‐ bro

1; fuente de asado sobre parrilla Después de la mitad del tiempo de cocción, voltee la car‐ ne.

Cerdo desmigado (cocción lenta)

2; bandeja Use sus especias favoritas. Dé la vuelta a la carne a la mitad del tiempo de cocción para dorar uniformemente.

Lomo, fresco 1 - 1.5kg; 5-6 pe‐ dazos gruesos cm 2;fuente de asado en la parrilla Use sus especias favoritas.

Costillas 2 - 3kg; utilice 2-3 costillas finas cm 3 bandeja honda Añada líquido para cubrir la base de un plato. Después de la mitad del tiempo de cocción, voltee la carne.

Pierna de cordero con hueso

dazos gruesos cm 2; fuente de asado en la bandeja Añada líquido. Después de la mitad del tiempo de coc‐ ción, voltee la carne.

Pollo entero 1 - 1.5kg; fresco 2; cacerola sobre bandeja Use sus especias favoritas. Dele la vuelta al pollo a la mi‐ tad del tiempo de cocción para obtener un dorado unifor‐ me.

Medio pollo 0.5 - 0.8kg 3 bandeja de hornear Use sus especias favoritas.

2; cazuela sobre parrilla Use sus especias favoritas. Fría la carne durante unos minutos en una sartén caliente.

3; bandeja Si se marchan las patas de pollo marinadas, ajuste la temperatura más baja y cocínelas más tiempo.

Pato entero 2 - 3kg 2;fuente de asado en la parrilla Use sus especias favoritas. Coloque la carne en la fuen‐ te. Dé la vuelta al pato a la mitad del tiempo de cocción.

Ganso entero 4 - 5kg 2; bandeja honda Use sus especias favoritas. Coloque la carne en la ban‐ deja honda. Dele la vuelta a la mitad del tiempo de coc‐ ción.

Pastel de carne 1kg 2; parrilla Use sus especias favoritas. 146 ESPAÑOLPlato Peso Nivel/accesorio de la parrilla

cado 2; bandeja Llene el pescado con mantequilla y utilice sus especias y hierbas favoritas.

Filete de pescado - 3; cazuela sobre parrilla Use sus especias favoritas.

Tarta de queso - 2; molde desmontable de 28 cm en la parrilla

Tarta de manzana - 2; forma de pastel en la parrilla

Pastel de hogaza - 2; molde de pan en la parrilla

Patatas al horno 1kg 2; bandeja Ponga las patatas enteras con piel en la bandeja.

Porciones 1kg 3 bandeja de hornear forrado con papel de hornear Use sus especias favoritas. Corte las patatas en trozos.

Verduras al grill 1 - 1.5kg 3 bandeja de hornear forrado con papel de hornear Use sus especias favoritas. Corte las verduras en trozos.

Lasaña de carne/ verdura con láminas de pasta seca

1; cazuela sobre parrilla Gire el plato transcurrida la mitad del tiempo de cocción.

Quiche - 2; molde de hornear en la parrilla ESPAÑOL 147Plato Peso Nivel/accesorio de la parrilla

Baguette / chapata / pan blanco 0.8kg 2 bandeja de hornear forrado con papel de hor‐ near Se necesita más tiempo para el pan blanco.

Todo el grano / cen‐ teno / pan oscuro de grano en molde de pan 1kg 2; bandeja forrada con papel de hornear / parrilla

8. FUNCIONES DEL RELOJ

8.1 Funciones de reloj

Función de reloj Aplicación Avisador Al finalizar el tiempo, sonará la señal acústica. Tiempo de cocción Cuando el temporizador finaliza, suena la señal y la función de cocción se detie‐ ne. Tiempo de retardo Para posponer el inicio y/o fin de la cocción. Tiempo de funcionamiento El máximo es 23 h 59 min. Esta función no influye en el funcionamiento del horno. Para encender y apagar Tiempo de funcionamiento seleccione: Menú, Ajustes.

8.2 Cómo ajustar: Funciones de reloj

Cómo ajustar: Hora Paso 1 Paso 2 Paso 3 Para cambiar la hora, acceda al menú y seleccio‐ ne Ajustes, Hora. Ajuste el reloj Pulse: . 148 ESPAÑOLCómo ajustar: Avisador Paso 1 La pantalla muestra: 0:00 Paso 2 Paso 3 Pulse: . Ajustar la Avisador Pulse: . El temporizador comienza la cuenta atrás inmediatamente. Cómo ajustar: Tiempo de cocción Paso 1 Paso 2 La pantalla mues‐ tra: 0:00 Paso 3 Paso 4 Elija una función de cocción y la tempera‐ tura. Pulse repetidamente:

Ajuste el tiempo de cocción. Pulse: . El temporizador comienza la cuenta atrás inmediatamente. Cómo ajustar: Tiempo de retardo Paso 1 Paso 2 La pantalla muestra: la hora INICIO Paso 3 Paso 4 La pantalla muestra:

PARAR Paso 5 Paso 6 Seleccione la función de coc‐ ción. Pulse repeti‐ damente: . Ajuste la ho‐ ra de inicio. Pulse: . Ajuste la hora de fin. Pulse: . El temporizador empieza a contar hacia atrás a una hora programada.

9. USO DE LOS ACCESORIOS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

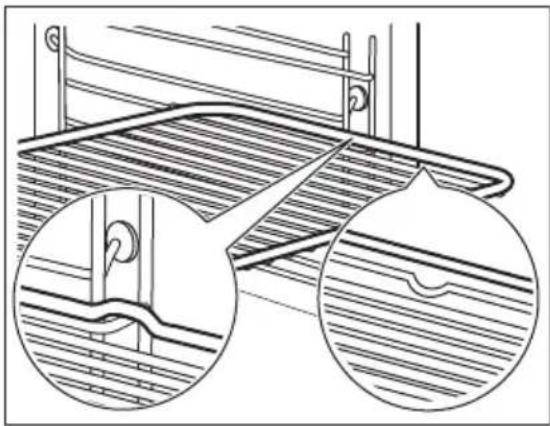

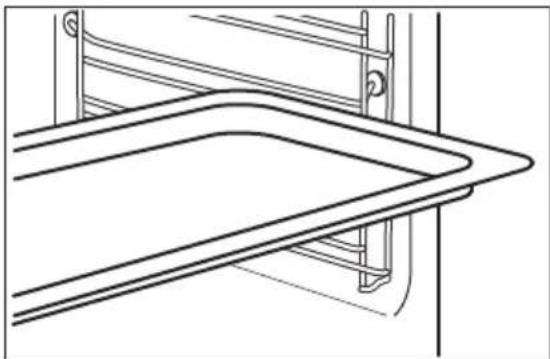

9.1 Inserción de accesorios

Una pequeña muesca en la parte superior aumenta la seguridad. Las hendiduras también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla. ESPAÑOL 149Parrilla: Inserte la parrilla entre las guías del carril y asegú‐ rese de que las hendiduras apuntan hacia abajo. Bandeja / Bandeja honda: Introduzca la bandeja entre las guías del carril de apoyo.

Sonda térmica: mide la temperatura dentro de los alimentos. Debe ajustar dos temperaturas: La temperatura del horno. La temperatura interna. Para obtener un resultado de cocción óptimo: Los ingredientes deben estar a temperatura ambiente. No debe utilizarse para platos líquidos. Durante la cocción debe permanecer en el plato.

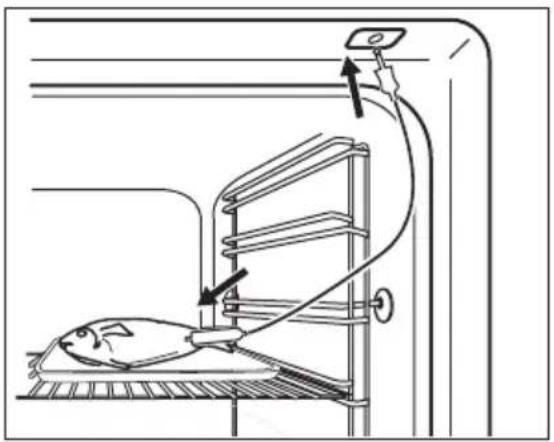

9.3 Instrucciones de uso: Sonda térmica

Paso 1 Encienda el horno. Paso 2 Programe una función de cocción y, si es necesario, la temperatura del horno. Paso 3 Introduzca: Sonda térmica. Carne, aves y pescado Estofado 150 ESPAÑOLInserte la punta de Sonda térmica en el centro de la carne o el pescado, en la parte más gruesa si es po‐ sible. Asegúrese de que al menos 3/4 de Sonda tér‐ mica queda dentro del plato. Inserte la punta de Sonda térmica exactamente en el cen‐ tro del estofado. Sonda térmica debe mantenerse estable en un lugar durante el horneado. Para ello, úsela con un alimento sólido. Use el borde de la fuente de horno para apoyar el asa de silicona de Sonda térmica. La punta de Sonda térmica no debe tocar el fondo de la fuente de hor‐ no. Paso 4 Enchufe Sonda térmica en la toma de la parte frontal del horno. La pantalla muestra la temperatura actual de: Sonda térmica. Paso 5 - pulse para ajustar la temperatura interna de la sonda. Paso 6 - pulse para confirmar. Cuando los alimentos alcancen la temperatura programada, sonará una señal acústica. Puede fina‐ lizar o continuar la cocción para asegurarse de que los alimentos estén correctamente cocinados. Paso 7 Desconecte Sonda térmica el enchufe de la toma y saque el plato del horno. ADVERTENCIA! Existe riesgo de quemaduras Sonda térmica al calentarse. Tenga mucho cui‐ dado al desconectarla y retirarla del alimento.

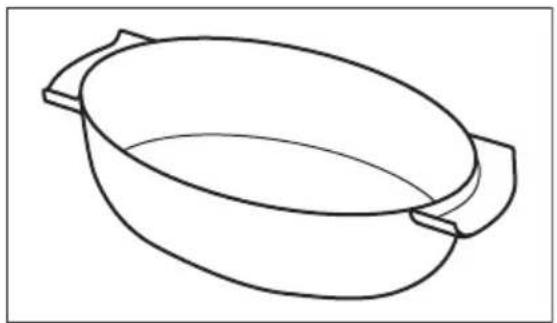

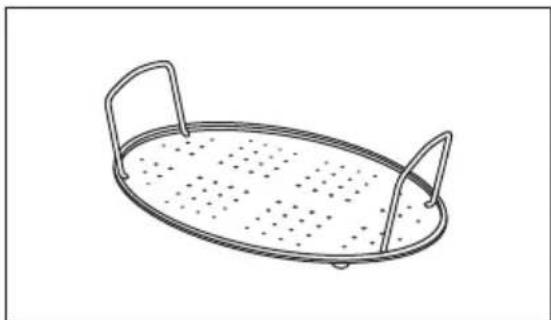

9.4 Accesorios para cocción al

vapor El kit de accesorios para cocinar al vapor no se incluye con el horno. Para obtener más información, póngase en contacto con su proveedor local. Bandeja alimentaria para hornear en modalidad de cocción al vapor La bandeja alimentaria para hornear consta de un cuenco de cristal (A), una tapa (B), un tubo del inyector (C), un inyector (D) y un grill de acero (E). ESPAÑOL 151Cuenco de cristal (A) Tapa (B) Inyector, tubo del inyector y grill de acero. El tubo del inyector (C) se utiliza para cocinar al vapor; el inyector (D) se utiliza para cocinar con vapor directo.

• No coloque la bandeja de horneado caliente sobre superficies frías o húmedas.

• No vierta líquidos fríos en la bandeja cuando esté caliente.

• No utilice la bandeja sobre una superficie de cocción caliente.

• No limpie la bandeja con productos abrasivos, estropajos ni polvos.

9.5 Cocción al vapor en bandeja

alimentaria para hornear Paso 1 Coloque la bandeja para hornear en el grill de acero y cúbrala con la tapa. Coloque el tubo del inyector en el orificio de la tapa. Coloque la bandeja en el segundo nivel desde abajo. Paso 2 Conecte el tubo del inyector a la entrada del vapor. Paso 3 Ajuste el horno en la función de cocción al vapor. 152 ESPAÑOL9.6 Cocción directa al vapor Coloque la bandeja en el grill de acero. Añada algo de agua. No utilice la tapa. ADVERTENCIA! El inyector puede estar caliente cuando el horno está funcionando. Utilice siempre guan‐ tes para horno. Retire el inyector del horno cuando no utilice la función de vapor. Paso 1 Conecte el inyector con el tubo del inyector. Conecte el tubo del inyector a la entrada del vapor. Paso 2 Coloque la bandeja en el primer o segundo nivel desde abajo. Asegúrese de que el tubo del inyector no está atascado. Mantenga el inyector alejado de la re‐ sistencia. Paso 3 Ajuste el horno en la función de cocción al vapor. Para cocinar alimentos como pollo, pato, pavo o pescados grandes, coloque el inyector dentro de los alimentos.

Esta función impide que se produzca accidentalmente un cambio en la función del aparato. Actívela cuando el aparato esté en funcionamiento: la cocción ajustada continúa y el panel de control está blo‐ queado. Actívela cuando el aparato esté apagado: no se puede encender y el panel de control está bloqueado. - mantenga pulsado para acti‐ var la función. Suena una señal. - mantenga pulsado para apa‐ garla. 3 x - parpadea cuando se enciende el bloqueo.

10.2 Desconexión automática

Por motivos de seguridad, el aparato se desactiva transcurrido un tiempo si una función de cocción está en funcionamiento y no se modifica ningún ajuste. (°C) (h)

La función de desconexión automática no funciona con las siguientes funciones: Luz, Sonda térmica, Tiempo de retardo.

10.3 Ventilador de refrigeración

Cuando el aparato está en funcionamiento, el ventilador de enfriamiento se enciende automáticamente para mantener frías sus superficies. Si apaga el aparato, el ventilador ESPAÑOL 153de enfriamiento puede seguir funcionando hasta que se enfríe.

11.1 Recomendaciones de cocción

La temperatura y los tiempos de cocción de las tablas son meramente orientativos. Dependen de las recetas y de la calidad y cantidad de los ingredientes utilizados. El aparato puede hornear o asar de forma diferente del aparato que tenía anteriormente. Las siguientes sugeren‐ cias muestran los ajustes recomendados para la temperatura, el tiempo de cocción y la posición de los estantes para tipos de alimentos concretos. Si no encuentra los ajustes para una receta especial, busque otra similar.

11.2 Horneado húmedo + ventilador

Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente. (°C) (min) Rollitos dulces, 16 piezas bandeja o bandeja honda 180 2 20 - 30 Rollitos, 9 piezas bandeja o bandeja honda 180 2 30 - 40 Pizza congelada, 0,35

11.3 Horneado húmedo + ventilador - accesorios recomendados

Utilice molde y recipientes oscuros y mates. Tiene mejor absorción del calor que los platos de color claro y brillantes. Bandeja para pizza Bandeja para hornear Ramequines Molde para base Oscuro, mate 28 cm de diámetro Oscuro, mate 26 cm de diámetro Cerámica 8 cm de diámetro, 5 cm de altura Oscuro, mate 28 cm de diámetro

11.4 Tablas de cocción para

organismos de control Información para institutos de pruebas Pruebas realizadas de conformidad con IEC 60350-1. ESPAÑOL 155( °C) (min) Pastelillos, 20 unida‐ des por bandeja Cocción con‐ vencional Bandeja 3 170 20 - 35 - Pastelillos, 20 unida‐ des por bandeja Aire caliente Bandeja 3 150 - 160 20 - 35 - Pastelillos, 20 unida‐ des por bandeja Aire caliente Bandeja 2 y 4 150 - 160 20 - 35 - Tarta de manzana, 2 moldes, Ø 20 cm Cocción con‐ vencional Parrilla 2 180 70 - 90 - Tarta de manzana, 2 moldes, Ø 20 cm Aire caliente Parrilla 2 160 70 - 90 - Bizcocho sin grasa, molde para bizcocho Ø26 cm Cocción con‐ vencional Parrilla 2 170 40 - 50 Precaliente el horno durante 10 min Bizcocho sin grasa, molde para bizcocho Ø26 cm Aire caliente Parrilla 2 160 40 - 50 Precaliente el horno durante 10 min Bizcocho sin grasa, molde para bizcocho Ø26 cm Aire caliente Parrilla 2 y 4 160 40 - 60 Precaliente el horno durante 10 min Manteca‐ dos Aire caliente Bandeja 3 140 - 150 20 - 40 - Manteca‐ dos Aire caliente Bandeja 2 y 4 140 - 150 25 - 45 - Manteca‐ dos Cocción con‐ vencional Bandeja 3 140 - 150 25 - 45 - Tostadas, 4 - 6 trozos Grill Parrilla 4 máx. 1 - 5 Precaliente el horno durante 10 min 156 ESPAÑOL( °C) (min) Hambur‐ guesa de vacuno, 6 piezas, 0,6

Grill Parrilla, ban‐ deja de go‐ teo 4 máx. 20 - 30 Coloque la parrilla en el cuarto nivel y la gra‐ sera en el tercer nivel del horno. De la vuelta a la comida a la mitad del tiempo de cocción. Precaliente el horno durante 10 min

12. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

12.1 Notas sobre la limpieza

Agentes limpia‐ dores Limpie la parte frontal del aparato solo con un paño de microfibra humedecido en agua tibia y detergente suave. Limpie y compruebe la junta de la puerta alrededor del interior. Utilice un producto de limpieza para limpiar las superficies metálicas. Limpie las manchas con un detergente suave. Uso diario Limpie el interior después de cada uso. La acumulación de grasa u otros residuos puede provocar un incendio. Puede aparecer condensación por humedad en el aparato o en los paneles de cristal. Para reducir la condensación ponga en funcionamiento el horno 10 minutos antes de cocinar. No guarde la comida en el aparato más de 20 minutos. Seque la cavidad solo con un paño de microfibra después de cada uso. Accesorios Limpie todos los accesorios después de cada uso y déjelos secar. Use solo un paño suave humedecido en agua tibia y detergente suave. No lave los accesorios en el lavavajillas. Evite limpiar los accesorios antiadherentes con limpiadores abrasivos u objetos afilados.

12.2 Cómo quitar: Carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo. ESPAÑOL 157Paso 1 Apague el horno y espere a que esté frío. Paso 2 Tire de la parte delantera del carril de apoyo para separarlo de la pared late‐ ral. Paso 3 Tire del extremo trasero del carril de apoyo para separarlo de la pared y extráigalo.

Paso 4 Instale los carriles de apoyo en el or‐ den inverso. Los pasadores de retención de los ca‐ rriles telescópicos deben apuntar ha‐ cia delante.

12.3 Instrucciones de uso: Limpieza

con agua Este procedimiento de limpieza utiliza humedad para eliminar las partículas de grasa y alimentos restantes en el horno. Paso 1 Vierta agua en el relieve del interior. 300 ml. Paso 2 Seleccione: / . Pulse: . La función actúa durante 30 min. Al finalizar la limpieza sonará la señal. El horno se apaga. Paso 3 Espere hasta que el horno esté frío. Seque el interior con un paño suave.

12.4 Cómo limpiar: Depósito de

agua Paso 1 Apague el horno. Paso 2 Coloque una bandeja honda debajo de la entrada de vapor. Paso 3 Vierta agua en el compartimento de agua: 850 ml. Añada ácido cítrico: 5 cucharaditas. Espere 60 min. Paso 4 Active el horno y ajuste la función: Humedad baja. Ajuste la temperatura a 230 °C. Apague el horno después de 25 minutos y espere hasta que esté frío. Paso 5 Active el horno y ajuste la función: Humedad baja. Ajuste la temperatura a entre 130 y 230 °C. Apague el horno después de 10 minutos y espere hasta que esté frío. Para evitar residuos de cal, vacíe el depósito de agua después de cada cocción de vapor. 158 ESPAÑOLCuando termina la limpieza: Apague el horno. Vacíe el depósito de agua Consulte el capítu‐ lo “Cómo vaciar el depó‐ sito de agua”. Enjuague el tanque de agua y limpie los residuos de cali res‐ tantes con un paño suave. Utilice agua templada y un detergente suave pa‐ ra limpiar el tubo de de‐ sagüe. En la siguiente tabla se muestra el rango de dureza del agua (dH) con el nivel correspondiente de depósito de calcio y la calidad del agua. Cuando la dureza del agua supere el nivel 4, llene el compartimento de agua con agua embotellada. Dureza del agua Tira de prueba Depósito de cal‐ cio (mg/l) Clasificación del agua Limpie el de‐ pósito de agua cada Nivel dH 1 0 - 7 0 - 50 blanda 75 ciclos - 2,5 meses 2 8 - 14 51 - 100 intermedia 50 ciclos - 2 me‐ ses 3 15 - 21 101 - 150 dura 40 ciclos - 1,5 meses 4 22 - 28 más de 151 muy dura 30 ciclos - 1 mes

12.5 Cómo quitar e instalar: Puerta

La puerta del horno tiene tres paneles de cristal. Puedes retirar la puerta del horno y los paneles internos de cristal para limpiarlos. Lee enteramente las instrucciones de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal. PRECAUCIÓN! No utilices el horno sin los paneles de cristal. Paso 1 Abra completamente la puerta y sujete las dos bisagras. ESPAÑOL 159Paso 2 Levanta y tira de los pestillos hasta que ha‐ gan clic. Paso 3 Cierre la puerta del horno hasta la primera posición de apertura (a mitad de camino). A continuación, levanta y tira de la puerta para extraerla de su sitio. Paso 4 Coloque la puerta sobre un paño suave en una superficie estable. Paso 5 Sujete el marco de la puerta (B) por el borde superior de la puerta por ambos lados y em‐ puje hacia dentro para soltar el cierre.

Paso 6 Tire del borde del acabado de la puerta ha‐ cia delante para desengancharla. Paso 7 Sujeta los paneles de cristal de la puerta por el borde superior y tira con cuidado de ellos uno a uno. Empieza por el panel superior. Asegúrese de que el cristal se desliza com‐ pletamente fuera de los soportes. Paso 8 Limpie los paneles de cristal con agua y jabón. Seque cuidadosamente los paneles de cristal con cuidado. No limpies los paneles de cristal en el lavavajillas. Paso 9 Después de la limpieza, instala el panel de cristal y la puerta del horno. Si la puerta está instalada correctamente, oirás un clic al cerrar los pestillos. 160 ESPAÑOLAsegúrate de volver a colocar los paneles de cristal(A y B) en el orden correcto. Compruebe el símbolo/lailustración del lado del panel de cristal, cada uno delos paneles de cristal es distinto para facilitar el mon‐taje y desmontaje.Al instalarlo correctamente, el acabado de la puertahace clic.Asegúrese de que coloca correctamente el panel decristal intermedio en los puntos de sujeción adecua‐ dos. A B

12.6 Cómo cambiar: Bombilla

ADVERTENCIA! Riesgo de descarga eléctrica. La lámpara puede estar caliente. Coja siempre la bombilla halógena con un paño para evitar quemar los residuos de grasa. Antes de reemplazar la bombilla:Paso 1 Paso 2 Paso 3Apague el horno. Espere hasta queel horno esté frío.Desconecte el horno de la red. Coloque un paño en el fondo de lacavidad. Bombilla trasera Paso 1 Gire la tapa de cristal para extraerla.Paso 2 Limpie la tapa de cristal.Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.Paso 4 Instale la tapa de cristal.

13. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad. ESPAÑOL 16113.1 Qué hacer si... En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado. El aparato no se enciende o no se calienta Problema Compruebe que... No se puede encender ni utilizar el aparato. El aparato está bien conectado a la red eléctrica. El aparato no se calienta. El apagado automático está desactivado. El aparato no se calienta. No ha saltado el fusible. El aparato no se calienta. El icono del candado está apagado. Componentes Problema Compruebe que... La bombilla está apagada. Horneado húmedo + ventilador - está encendido. La bombilla no funciona. La bombilla se ha fundido. La Sonda térmica no funciona. El enchufe de la Sonda térmica está completamente in‐ sertado en el enchufe. La junta de la puerta está dañada. No utilice el aparato. Póngase en contacto con el Servi‐ cio técnico oficial. Código de error La pantalla muestra… Compruebe que... 00:00 Se ha producido un corte de corriente. Ajuste la hora. Si la pantalla muestra un código de error que no está en esta tabla, apague y encienda el fusible de la vivienda para reiniciar el aparato. Si el código de error se repite, contacte con un Centro de servicio autorizado. Limpieza Problema Compruebe que... Hay agua en la cavidad del aparato. No hay demasiada agua en el depósito de agua. - el indicador está apagado. No hay agua suficiente en el depósito. Si el agua em‐ pieza a verterse en el aparato y el indicador sigue apa‐ gado, póngase en contacto con el servicio técnico. - indicador está encendido. Hay agua suficiente en el depósito. Si el depósito está lleno y el indicador sigue encendido, póngase en con‐ tacto con el servicio técnico. La cocción al vapor no funciona. No hay residuos de cal en la abertura de la entrada de vapor. La cocción al vapor no funciona. Hay agua en el depósito. El depósito de agua tarda más de tres minutos en va‐ ciarse o el agua fluye desde la entrada de entrada del vapor. No hay residuos de cal en la abertura de la entrada de vapor. Limpie el depósito de agua. 162 ESPAÑOL13.2 Datos de servicio Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico autorizado. Los datos que necesita para el Centro de servicio técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero del interior del aparato. No retire la placa de características de la cavidad del aparato. Se recomienda escribir los datos aquí: Modelo (MOD): ......................................... Número de producto (PNC) ......................................... Número de serie (S.N.) .........................................

14. EFICACIA ENERGÉTICA

14.1 Información del producto y Hoja de información del producto

Nombre del proveedor Electrolux Identificación del modelo KOCDH77X2 949494494 Índice de eficiencia energética 81.2 Clase de eficiencia energética A+ Consumo de energía con una carga estándar, modo convencional 0.93kWh/ciclo Consumo de energía con una carga estándar, modo de ventilador forzado 0.69kWh/ciclo Número de cavidades 1 Fuente de energía Electricidad Volumen 72l Tipo de horno Horno empotrable Masa 32.6kg IEC/EN 60350-1 - Aparatos electrodomésticos de cocción - Parte 1: Gamas, hornos, hornos de vapor y grills - Métodos de medida del rendimiento.

14.2 Ahorro energético

El aparato tiene características que le ayudan a ahorrar energía durante la cocina de cada día. Asegúrese de que la puerta del aparato esté cerrada cuando esté en funcionamiento. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición. Utilice utensilios de cocina de metal para mejorar el ahorro energético. No precaliente el aparato antes de cocinar en la medida de lo posible. Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez. ESPAÑOL 163Cocción con ventilador En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía. Calor residual La bombilla y el ventilador siguen funcionando. Al apagar el aparato la pantalla mostrará el calor residual. El calor puede emplearse para mantener caliente los alimentos. Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del aparato un mínimo de 3 a 10 minutos antes de llegar al final de la cocción. El calor residual dentro del aparato hará que la comida se siga cocinando. Utilice el calor residual para calentar otros platos. Mantener calientes los alimentos Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible. El indicador de calor residual o la temperatura aparecen en la pantalla. Cocción con la bombilla apagada Apague la luz mientras cocina. Enciéndala únicamente cuando la necesite. Horneado húmedo + ventilador Función diseñada para ahorrar energía durante la cocción. Cuando utilice esta función, la lámpara se apagará automáticamente después de 30 segundos. Puede volver a encender la luz, pero de este modo reducirá el ahorro energético esperado.

Paso 1 Paso 2 Paso 3 Paso 4 Paso 5 - seleccione para acceder al Me‐ nú. Seleccione la opción de la estructura Me‐ nú y pulse . Seleccione el ajus‐ te. : pulse para con‐ firmar el ajuste. Ajuste el valor y pulse

Gire el mando de las funciones de cocción hasta la posición de apagado para salir de Menú. Menú estructura Cocción asistida Limpieza Ajustes Ajustes 01 Hora Cambiar 02 Brillo de la pantalla 1 - 5 03 Tono de teclas 1 - Pitido

gado 04 Volumen del timbre 1 - 4 05 Sonda térmica Acción 1 - Alarma y parada

06 Tiempo de funcionamiento Encendido/ Apagado 164 ESPAÑOLAjustes 07 Luz Encendido/ Apagado 08 Calentamiento rápido Encendido/ Apagado 09 Modo demostración Código de acti‐ vación. 2468 10 Versión del software Comprobar 11 Restaurar todos los ajustes Sí / No

16. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal. ESPAÑOL 165 *867377075-A-122023
