Tipo di prodotto	Pompa per filtrazione acqua piscina
Marca	Scheppach
Modello	PSFA15
Potenza	225 W
Alimentazione elettrica	220-240 V / 50 Hz
Portata max.	11280 l/h
Pressione di lavoro max.	2,4 bar
Superficie di filtrazione effettiva	0,05 m²
Altezza di mandata max.	5 m
Temperatura max. dell'acqua	43 °C
Peso	7,2 kg
Grado di protezione	IPX5
Agente filtrante consigliato	Sabbia di quarzo (0,45-0,55 mm) o sfere filtranti
Quantità di agente filtrante	10 kg (sabbia) o 300 g (sfere)
Volume del serbatoio	14 L
Funzioni della valvola	Filtrare, Controlavaggio, Risciacquo, Scarico, Chiuso
Tipo di collegamento	Spina con interruttore differenziale 30 mA
Contenuto della consegna	Base, serbatoio di filtrazione, tubo di filtrazione, accessorio di riempimento, fascette stringitubo, flessibile, manicotto di collegamento, manuale d'uso
Manutenzione	Pulizia regolare del prefiltro, controlavaggio settimanale, svuotamento e stoccaggio al riparo dal gelo
Sicurezza	Distanza min. 3,5 m dalla piscina, non utilizzare in presenza di bagnanti, scollegare prima della manutenzione

Domande frequenti - PSFA15 SCHEPPACH

Come installare la pompa di filtrazione Scheppach PSFA15?

Posizionare il serbatoio sulla base, fissare la pompa, riempire il serbatoio con sabbia di quarzo (0,45-0,55 mm) o sfere filtranti, quindi collegare i flessibili secondo gli schemi. Assicurarsi che la pompa sia più bassa del livello dell'acqua, se possibile.

Quale tipo di agente filtrante utilizzare e in quale quantità?

Utilizzare sabbia di quarzo con granulometria 0,45-0,55 mm (circa 10 kg) o sfere filtranti (300 g). Non superare i 2/3 dell'altezza del serbatoio.

Come effettuare un controlavaggio?

Portare la valvola a 5 vie su CONTROLAVAGGIO, accendere la pompa e lasciare funzionare per 2-3 minuti fino a quando l'acqua scaricata è chiara. Quindi passare alla posizione RISCIACQUO per 30 secondi, quindi tornare su FILTRAZIONE.

Qual è la pressione di esercizio massima?

La pressione di lavoro massima è di 2,4 bar. Controllare il manometro: è necessario un controlavaggio se la pressione aumenta di 0,3 bar rispetto alla pressione iniziale.

Posso utilizzare la pompa con una piscina interrata?

No, questo prodotto è progettato solo per piscine smontabili (fuori terra). Non utilizzarlo per vasche interrate.

Quali precauzioni di sicurezza elettrica devo prendere?

Collegare la pompa a una presa con interruttore differenziale 30 mA e fusibile di almeno 6 A. Il cavo deve essere protetto dall'umidità. Non utilizzare mai con prolunghe non adatte. Scollegare prima di qualsiasi manutenzione.

Come mantenere il filtro e la pompa?

Pulire regolarmente il prefiltro della pompa. Verificare lo stato della sabbia o delle sfere: sostituirle in caso di aggregazione. Eseguire un controlavaggio ogni settimana. A fine stagione, svuotare completamente il sistema e conservarlo al riparo dal gelo.

Cosa fare se la portata d'acqua è bassa?

Verificare se lo skimmer e il prefiltro sono sporchi, pulirli. Controllare che le tubazioni non siano ostruite e che la valvola sia nella posizione corretta. Se necessario, effettuare un controlavaggio.

Perché c'è sabbia nella piscina?

Ciò può essere dovuto a una granulometria della sabbia errata (troppo fine) o a un montaggio difettoso del tubo di filtrazione. Assicurarsi che il tubo sia ben centrato e che la valvola sia posizionata correttamente.

Come conservare la pompa in inverno?

Smontare completamente l'impianto, svuotare il serbatoio e la pompa, rimuovere l'agente filtrante. Conservare il tutto in un locale asciutto, al riparo dal gelo, tra 5 e 30 °C. Smontare il manometro e conservarlo separatamente.

MANUALE UTENTE PSFA15 SCHEPPACH

Risque d'endommagement!

Risque d'endommagement!

Spiegazione dei symboli sul prodotto

L'utilizzo di symboli in questo manuale serve ad attirare la vostraattenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li arrivagnano devono essere perfettamente compresi. Le avertenze in quanto tali non eliminano i rischi e non possono sostituire le misureatte a prevenire gli infortuni.

	Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso.
	Osservare leindicazioni di avventenza e di sicurezza!
	Pericolo! Pressione pericolosa! Può causare lesioni gravi o anni materiali ingenti a causa dell'esplosion del serbatoio del filtr.
STOP	Attenzione: Spagnere la pompa prima di cuiare la modalità.
CE	Il prodotto è conforme alle direttive europee in vigore.
Δ Attenzione!	Nelle presenti istruzioni per l'uso i punti riguardanti la vostra sicurezza sono contrassegnati dai seguenti simboli.

Indices: Pages:

1. Introduzione 46
2. Descrizione dello strumento 46
3. Contenuto della fornitura 46
4. Impiego conforme alla destinazione d'uso 47
5. Indicazioni di sicurezza generali 47
6. Rischi residui 49
7. Dati tecnici 49
8. Disimballaggio 49
9. Struttura 50
10. Montaggio 50
11. Messa in funzione 51
12. Allaccimento elettrico 52
13. Pulizia 53
14. Stoccaggio 53
15. Manutenzione 53
16. Smaltimento e riciclaggio 54
17. Risoluzione dei guasti 55

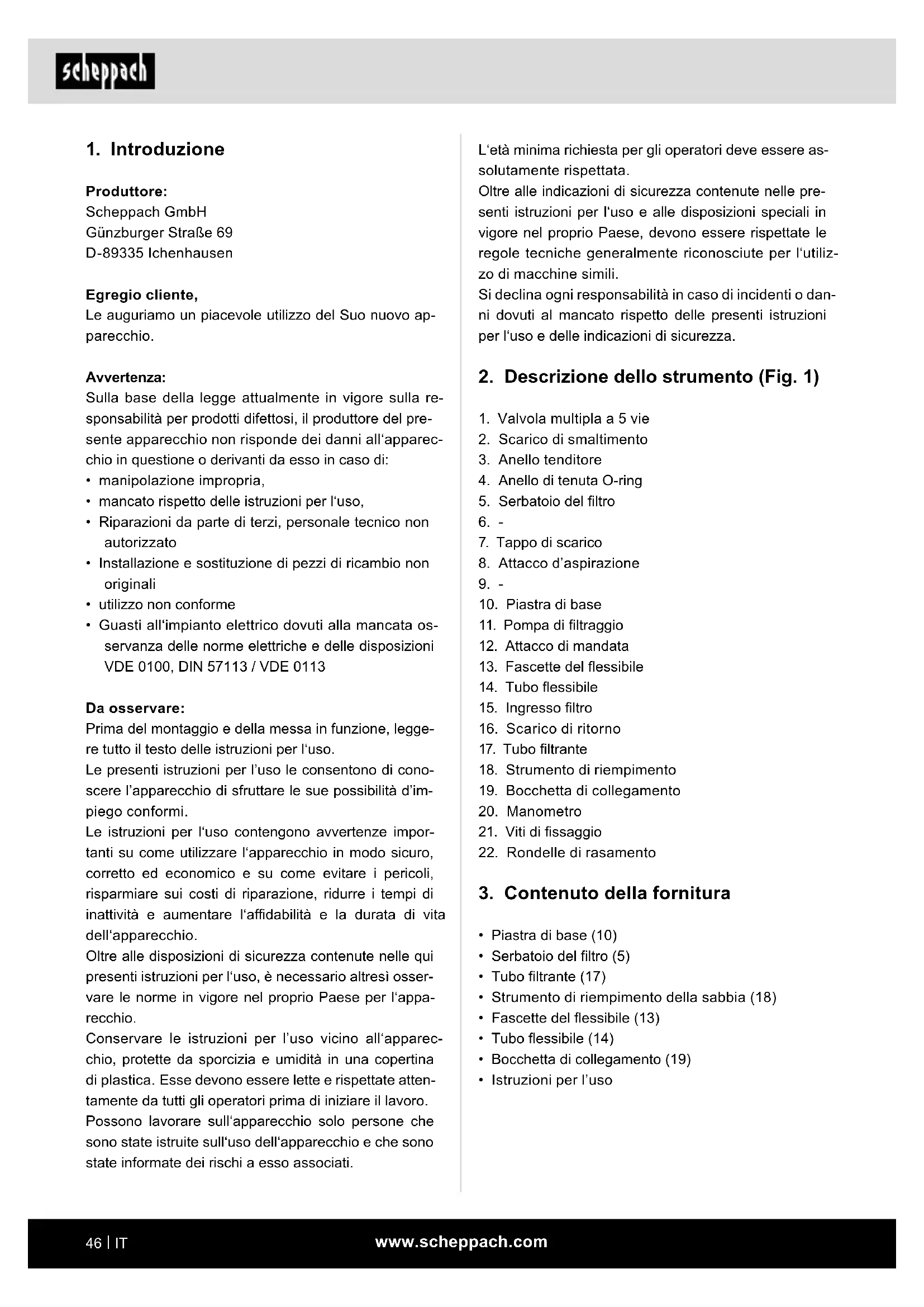

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avverenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questiono o derivanti daesso in caso di:

• manipolazione impropria,
• mancato rispetto delle istruzioni per l'uso,
• Riparazioni da parte di terzi, personale technique non autorizzato
• Installazione e sostituzione di pezzi di ricambio non originali
• utilizzo non conforme
  Guasti all'impiano elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'apparecchio di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare suiosti di riparazione, ridurre i tempi di inattività e augmentare l'affidabilità e la durata di vita dell'apparecchio.

Oltre alle disposizioni di sicurezza containute nelle qui presenti istruzioni per l'uso, è necessario altresi osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcia e umidità in una copertina di plastica. Esse devono essere lette e rispetto attentamente da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi aesso associati.

L'ètà minima richiesta per gli operatori deve essere assolutamente rispetto.

Oltre alleindicazioni di sicurezzacontainute nelle presentiistruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispetto le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni per l'uso e delleindicazioni di sicurezza.

2. Descrizione dello strumento (Fig. 1)

1. Valvola multipla a 5 vie
2. Scarico di smaltimento
3. Anello tenditore
4. Anello di tenuta O-ring
5. Serbatoio del filtro
7. Tappo di scarico
8. Attacco d'aspirazione
10. Piastra di base
11. Pompa di filtraggio
12. Attacco di mandata
13. Fascette del flissibile
14. Tubo flessible
15. Ingresso filtro
16. Scarico di ritorno
17. Tubo filtrante
18. Strumento di riempimento
19. Bocchetta di collegamento
20. Manometro
21. Viti di fissaggio
22. Rondelle di rasamento

3. Contenuto della fornitura

Piastra di base (10)
- Serbatoio del filtrlo (5)
- Tubo filtrante (17)
- Strumento di riempimento della sabbia (18)
Fascette del flessibile (13)
Tubo flessible (14)
- Bocchetta di collegamento (19)
- Istruzioni per l'uso

4. Impiego conforme alla destinazione d'uso

L'impiano di filtraggio a sabbia per piscine consente di depurare l'acqua delle piscine. Grazie a una speciale sabbia di quarzo o a sfere filtranti, la piscina viene depurata in modo meccanico da materiali in suspensione e impurità.

Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che ottrepassi quello previsto è da considerarsi non conforme. L'utente//l'opera-tore, e non il fabbricante, è unico responsabile dei danni o delle lesioni provocati da un uso non conforme.

L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delleindicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del disposito conforme alla destinazione d'uso.

Il personale addetto all'uso e alla manutenzione della macchina deve possedere una certa dimestichezza con la stessa ed essere a conoscenza dei possibili pericoli.

Occorre inoltre attenersi scrupolosamente alle norme antinfortunistiche in vigore.

Rispettare le altre norme generali nel Campo della medicina del lavoro e della tecnia di sicurezza.

Modifiche alla macchina escludono completamente la responsabilità del produttore per i dati che ne derivano.

Ambito di utilizzo

Per il filtraggio di piscine

Sostanze erogate

Per il convogliamento di acqua pulita (acqua dolce),

• La temperatura massima del liquido pompato non deve superare i +43^ .
• Con quello impianto di filtraggio a sabbia per piscine non si devono convogliare liquidi inflammabili, esplosivi o che generano gas.
• Evitare allo stesso modo di convogliare liquidi aggressivi (acidi, sostanze alcaline, residui liquidi dell'insilato, etc.) comeanche liquidi con sostanze abrasive (smerigliatrici) (sabbia).

La macchina può essere utilizzata soltanto con componenti e accessori originali del produttore.

Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei

Dati tecnici devono essere rispetto. Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriiale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigiana, industriiale o simili.

L'apparecchio è destinato all'uso da parte di adulti. I minori di 16 anni possono utilizzato l'apparecchio solo molto supervisione. Il fabbricante non si assume alcuna responsabilità per danni causati da un impiego non conforme alla destinazione d'uso o da un utilizzo improprio.

5. Indicazioni di sicurezza generali

AVVISO Leggere tutte leindicazioni di sicurezza e le istruzioni,le illustrazioni e i dati tecnici dei quali è dotato quello attrezzo elettrico.

L'inosservanza delle seguenti istruzioni cui provocare scosse elettriche, incendi e/o lesions gravi.

Conservare tutte leindicazioni di sicurezza e leistruzioni per ulteriore consultazione.

• Sorvegliare bambini e persone non autosufficienti.
• Tenere lontano i bambini dal prodotto e da tutti i cavi elettrici.
• I bambini non devono giocare con il prodotto. La pulizia e la manutenzione non possono essere eseguite da bambini non sorvegliati.
  Il prodotto può essere utilizzato da bambini a partire da 8 anni di età, nonché da persone con facoltà fisiche, sensoriali e mentali ridotte o che manchino di esperienza e conoscenze specifiche in merito al suo uso, nel caso siano sorvegliati o abbiano ricevuto un'adeguata formazione in merito all'uso sicuro del disposativo e dei pericoli che possono derivarne.
  Il prodotto può essere montato e smontato solo da persona adulte. La pulizia e la manutenzione devono essere eseguite da persona adulte (di eta superiore a 18 anni), consapevoli del pericolo di scariche elettriche.
• Scollegare il prodotto prima di pulirlo, rimuoverlo o sottoporlo a manutenzione o utilizzato per altri scopi.
• Nei giorni di pioggia o in caso di stoccaggio prolongato non sorvegliato (ad es. quando si è in vacanza), scollegare sempre il prodotto.

• Dopo l'installazione del prodotto, l'allacciamento elettrico deve essere accessibile.

• Non sotterrare il cavo elettrico. Il cavo elettrico deve essere posizionato in modo che non venga danneggiato da tosaerba, tosasiepi o attrezzi simili.

• Se la linea di allacciamento di quello prodotto è danneggiata, delve essere sostituita da un elettricista qualificato.
• Per limitare il rischio di scariche elettriche, non utilizzare cavi di prolunga, timer o dispositivi simili per allacciare l'unità alla corrente. Fare in modo che la presa di corrente sia posizionata in un luogo adeguato.
  Non mettere in funzione il prodotto e non staccare la spina alla presa di corrente, se si sta in acqua o se le mani sono bagnate.
• Collocare il prodotto ad almeno 3,5m di distanza alla piscina.
• Il connettore del dispositivo deve essere posizionato a più di 4 m alla piscina a un'altezza minima di 1,2 m. Posizione are il prodotto lontano alla piscina per evitare che i bambini possano arrampicarsi sulla pompa e cadere nella piscina.
  Non mettere in funzione il prodotto, se ci sono persone nella piscina.
• E consentito impiegare il prodotto solo con piscine smontabili. Non utilizzato con piscine interrate. Una piscina conservabile più essere smontata completamente e immagazzinata durante il periodo invernale per essere di nuovo montata nella stagione estiva.
• Per ridurre il rischio di incidenti, non entrare mai nella piscina se il dispositivo di aspirazione è allentato, rotto,iegato,incrinato,danneggiato o assente.Sostituire immediatamente i dispositivi di aspirazione allentati, rotti, piegati, incrinati, danneggiati o assenti.
  Non giocare né nuotare mai nelle vicinanze del dispositivo di aspirazione. Il corpo e i capelli potrebbero essere aspirati determinando lesioni permanenti o annegamento.
• Per evitare un danneggiamento dell'impianto e il rischio di lesionsi, chiudere sempre la pompa prima daambiare la posizione della valvola del filtr.
• Non azionare mai il prodotto con una pressione di lavoro superiore a quella massima indicata sul contentatore del filtr.
• Pressione pericolosa. L'applicazione non ammensa o incorretta del coperchio del contentatore del filtro cui poto determinare lo scatto versuso l'alto del coperchio con rischio di lesioni gravi, danni materiali o morte.
• Questo prodotto può essere impiegato solo per gli scopi previsti nelle istruzioni per l'uso.

Indicazioni di sicurezza elettriche

• Per il corretto funzionamento del prodotto, la spina elettrica deve essere liberamente accessibili durante l'installazione.

• Prima di mettere in funzione il nuovo impianto di filtraggio a sabbia per piscine, far controllare in modo professionale:

• Messa a terra, messa a massa del neutro, circuitto differenziale devono corrispondere alle normedi sicurezza dell'azienda erogatrice di energia efunzionare in modo impeccabile,

• Protezione dei collegamenti elettrici a spina dall'umidità.

• In caso di pericolo di alluvione, applicare i collegamenti a spina in una zona protetta da possibili inondazioni.

• Accertarsi che la tensione di rete corrisponda alle specifiche riportate nella targhetto del modello.

• Eseguire l'installazione elettrica come da disposizione nazionali.
• Collegare il prodotto soltanto a una presa di corrente con dispositivo di protezione contro la corrente di guasto (interruptore FI per correnti di guasto) con una corrente di guasto nominale non superiore a 30 mA; fusabile di almeno 6 Ampere.
• Prima di agli uso, verificare che il prodotto, i cavi e la spina siano privi di danni. I cavi difettosi non devono essere riparati, bensi devono essere sostituiti con cavi nuovi. Fare eliminare eventuali danni sul prodotto da un esperto.
• Se la linea di allacciamento di quello prodotto è danneggiata, deve essere sostituita dal fabbricante o dal suo servizio clienti o da una persona con qualifica analoga, per evitare pericoli.
  Non estrarre la spina alla presa tirando il cavo.
• Proteggere il cavo da calore, olio e spigoli appuntiti.
• Non trasportare o fissare il prodotto sul cavo.
  Utilizzare un cavo di prolunga protetto da schizzi d'acqua e progettato per l'utilizzo all'aperto. Srotolare sempre completeness un tamburo per cavi prima dell'uso. Controllare che il cavo non presenti danni.

• Staccare la spina elettrica alla presa di corrente prima di qualsiasi intervento sul prodotto, nelle pause di lavoro e in caso di non uso.

• I cavi di allacciamento alla rete non devono presentare una sezione inferiori a quella dei flessibili in gomma con la denominazione H05RN-F 3^*0,75mm^2 . La lunghezza della linea delve essere parlà a 10 m. La sezione del trefolo del cavo di prolunga delve essere di almeno 1,5 mm².

Avviso! Questo attrezzo elettrico genera un Campo magnetico durante l'esercizio. Tale campo cui danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioniserie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzato l'attrezzo elettrico.

6. Rischi residui

La macchina è stata costruita secondo lo stato attuale della tecnica e conformmente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impieggo, si possono presentare rischi residui.

• Pericolo di lesions dovuti a elettricità a causa dell'utilizzato di cavi di alimentazione elettrica inadeguati.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si rispettottano complessivamente le "Indicazioni di sicurezza", l"Utilizzo conforme" e le istruzioni per l'uso.
• Evitare le messe in funzione accidentali della macchina: quando si insertisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione. Utilizzato l'attrezzo ausiliario raccommando nelle presenti istruzioni per l'uso. In quello modo potrete ottenere le prestazioni ottimali della vostra macchina.
• L'impiano di filtraggio a sabbia per piscine non deve essere azionato con una pressione di lavoro superiore a quella consentita.
• L'impiano di filtraggio a sabbia per piscine non deve essere collegato alla rete di distribuzione idrica domestica (a causa della sovrappressione).

7. Dati tecnici

Alimentazione di corrente 220-240 V / 50Hz

Potenza in watt 225 W
Pressione di lavoro massi-ma della pompa	2,4 bar

Superficie filtrante effettiva 0,05 m2
Velocità di flusso max. della poma di filtraggio	11280 l/h
Massima altezza di man-data	5 m H max
Materiale filtrante consiglia-to (non incluso nel contenu-to della fornitura)	Sabbia di quarzo (0,45 mm-0,55 mm) grado 20, Sfere filtranti
Quantità materiale filtrante (all'incirca)	Sabbia di quarzo 10 kg Sfere filtranti 300 g
Volume del contentatore 14 l
Tipo di protezione	IPX5
Temperatura max. dell'ac-qua	43 °C
Peso	7,2 kg

Con riserva di modifiche tecniche!

8. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contento della fornitura è completto.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio sono alla scadenza della garanzia.
• Prima dell'impiego familiarizzato con l'apparecchio con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. è possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni,indicare i nostri codici di articoli, il tipo e l'anno di costruzione dell'apparecchio.

AVVISO!

L'apparecchio e il materiale di imballaggio non sono gliocattoli per bambini! I bambini non devono gliicare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Struttura

Prima di montare l'impiano di filtraggio a sabbia per piscine, stabilire la propria posizione. Una volta che il filtering è stato riempito con il materiale filtrante, diventa pesante da spostare. La superficie di appoggio deve essere assolutamente pianà.

La posizione deve essere stabilita in modo che la condotta di aspirazione/dello skimmer sia quanto piùorta possibile. Ad esempio, nelle piscine alla forma allun-gata, in cui su un lato stretto è collocato lo skimmer e sul lato stretto opposto gli ugelli, l'impianto di filtraggio a sabbia deve essere posizionato sul lato dello skimmer.

Se possibile, la pompa deve essere - più profonda - del livello dell'acqua, in modo che sia sempre alimentata con l'acqua. Se si rende necessaria un'installazione al di sopra del livello dell'acqua occorre accertarsi che la differenza di altezza tra la pompa e il livello dell'acqua non superi i 50 cm.

Se l'impiano di filtraggio a sabbia per piscine viene sistematico in un pozzetto filtrante, occorre garantire che il pozzetto non venga sommerso. A tale scopo sarebbe raccomandabile prevedere uno strato anticapillare (pietrisco) nell'area del pozzetto filtrante oppure un raccordo diretto al canale o una pompa sommersa con interruptatore a galleggiante. Accertarsi che il pozzetto non venga chiuso ermeticamente, per evitare eventuali danni alla pompa a causa della formazione di condensa. La dimensione del pozzetto deve essere determinata in modo che sua possibile eseguire dei lavori sull'impianto di filtraggio a sabbia.

10. Montaggio

10.1 Montaggio dell'impianto di filtraggio a sabbia sulla piastra di base (Fig. 3 + 4)

1. Posizione are il serbatoio del filtrlo (5) nella cavity sagomata della piastra di base (10).
2. Posizione are la pompa di filtraggio (11) sulla piastra di base (10) e avvitare la stessa aiutandosi con le viti di fissaggio (21) e le rondelle di rasamento (22).

10.2. Riempire l'impianto di filtraggio a sabbia per piscine (Fig. 5, 6 e 7)

IMPORTANTE: Utilizzare solo sabbia di quarzo (non inclusa nel contento della fornitura) con una granulazione di 0,45 - 0,55 mm. Fare attenzione all'esatta individazione di granulazione. Una granulazione troppo piccola fa si che la sabbia finisce nella piscina. Una granulazione troppo grande peggiora la qualità del filtraggio. In alternatively è possibile riempire il serbatoio del filtrro (5) con sfere filtranti (non comprese nel contento della fornitura).

Da osservare: Prima di riempire il serbatoio del filtro (5) con un materiale filtrante, assicurarsi che il tubo filtrante (17) e il dispositivo di riempimento (18) siano presenti nel serbatoio del filtrto (5).

1. Posizione are il tubo filtrante (17) al centro del serba-toio del filtrato (5). Il dispositorio di riempimento (18) viene utilizzato per fissare e bloccare la posizione del tubo filtrante (17). Inoltre, impedisce che il materiale filtrante cada nel tubo filtrante (17) durante il riempimento (vedere Fig. 6).
2. Riempire il serbatoio del filtro (5) con il materiale filtrante e assicurarsi che nel tubo filtrante (17) non sua presente materiale filtrante.
3. L'altezza del contento non deve superare i 2/3 dell'altezza totale del serbatoio del filtrro (5). Ci corrisponde a circa 10kg di sabbia di quarzo e a 300 grammi di sfere filtranti. Avverenza: Di tanto in tanto aggiuungere dell'acqua, in modo che il materiale filtrante si leghi.
4. Dopo che il serbatoio del filtrlo (5) è stato riempito, è possibile rimuovere il disposativo di riempimento (18). Conservarlo per effettuire riempimenti successivi, come ad esempio per la sostituzione della sabbia.
5. Accertarsi che la guarnizione del serbatoio del filtr o sua pulita. Anche il bordo del serbatoio del filtro e della valvola multipla a 5 vie (1), su cui poggia la guarnizione, devono essere puliti e privi di granelli di sabbia. Il tubo filtrante (17), che si trovava all'interno del contentatore, delve essere inserito completinge al centro della valvola multipla a 5 vie (1).
6. A quoi punto insere la valvola multipla a 5 vie (1) con l'O-ring (4) sul tubo filtrante (17) e fissarla con un anello tenditore (3) sul serbatoio delimento (5). (vedere Fig. 7)

10.3 Unire il serbatoio del filtro alla pompa di filtraggio (Fig. 8 + 9)

Collegare a quello punto la pompa di filtraggio (11) e la valvola a 5 vie (1) con il tubo flessibile (14).

1. Inserire le fascette (13) sul flessibile.
2. Collegare il tubo flessibile (14) all'ingresso del filtrro (15) sul serbatoio del filtrro e nella pompa all'attacco di mandata (12).
3. Serrare bene le viti delle fascette del flessibile (13).

10.4 Collegamento dell'impiano di filtraggio a sabbia alla piscina

1. Collegare l'attacco d'aspirazione (8) della pompa con un flessabile (non compreso nel contento della fornitura) alla piscina.
2. Inoltre, occorre collegare lo scarico di ritorno (16) all'ugello di ingresso sul bordo della piscina.
3. Collegare il raccordo di smaltimento (2) al canale.

AVVISO!

Pericolo di danni!

Il funzionamento dell'impiano di filtraggio a sabbia con una quantità di acqua insufficiente o senza acqua cui provocare dei danni.

• Non lasciare mai funzionare a secco l'impianto di filtraggio a sabbia.

10.5 Riempire la pompa di filtraggio con dell'acqua (Fig. 10)

1. Staccare il tubo flessibile (14) dal raccordo di mandata (12)
2. Riempire la pompa di filtraggio (11) con una quantità di acqua sufficiente.
3. Inserire nuovamente il tubo flessibile e fissarlo con una fascetta stringitubo (13).

11. Messa in funzione

Attenzione!

Prima della messa in funzione è obbligatorio montare completamente l'apparecchio!

AVVISO!

Pericolo di danni!

Il funzionamento dell'impiano di filtraggio a sabbia con una quantità di acqua insufficiente o senza acqua cui provocare dei danni.

• Non lasciare mai funzionare a secco l'impianto di filtraggio a sabbia.

11.1. Funzioni della valvola multipla a 5 vie (1) (Fig. 11)

Importante: Prima di azionare la leva della valvola, staccare l'impiano di filtraggio a sabbia alla rete elettrica!

11.1.1 Filtraggio

L'acqua prelevata alla piscina viene fatta passareattraverso il materiale filtrante dall'alto verso il bassovenendoosi depurata.

1. Posizione are la valvola multipla a 5 vie (1) su FILTRAGGIO. A quello punto il filtro è pronto per eseguire il trattamento dell'acqua meccanico della piscina.
2. Per stabilire il momento della pulizia del filtro con il LAVAGGIO IN CONTROCORRENTE, controllare la pressione indicata sul manometro (29). Se la pressione augente di 0,3 bar (max. 0,68 bar), è necessario eseguire un lavaggio in controcorrante. Si consiglia di eseguire settimanalmente un lavaggio in controcorrante,anche se non viene raggiunto quello valore, in modo che la sabbia filtrante resti scolta.
3. Collegare l'impianto di filtraggio a sabbia per piscine alla rete elettrica.

11.1.2 Lavaggio in controrente

L'acqua scorreattraverso il materiale filtrante in senso contrario rimuovendo lo sporco alla sabbia e viene deviata tramite un raccordo di smaltimento (2) (contrassegnato con "waste"in corrispondenza dell'uscita corrispondente).Questa operazione dura generalmente 2-3 minuti oppure finché l'acqua che esce non è di nuovo pulita.

1. Posizione la valvola multipla a 5 vie (1) su LAVAGGIO IN CONTROCORRENTE.
2. Collegare l'impianto di filtraggio a sabbia per piscine alla rete elettrica.
3. Se viene convogliata acqua pulita, il lavaggio in controccrente, che dovrebbe durare al massimo 3 minuti, è terminato.
4. Posizionare la valvola multipla a 5 vie (1) su FILTRAGGIO o RISCIACQUO.

11.1.3 Risciacquo

Tramite esta operazione viene effettuata una pulizia residua e una compattazione della sabbia filtrante. L'acqua scorre di nuovo attraverso la sabbia filtrante dall'alto verso il basso. Come durante il lavaggio in controccrente, non viene ricondotta nella piscina, ma viene scarcata attraverso il raccordo di smaltimento (2).

Questa operazione deve essere eseguita dopo agli lavaggio per circa 30 secondi.

1. Posizione are la valvola multipla a 5 vie (1) su RI-SCIACQUO.
2. Collegare l'impianto di filtraggio a sabbia per piscine alla rete eletrica.
3. Posicionare la valvola multipla a 5 vie (1) su FILTRAGGIO

11.1.4 Svuotamento

In questa posizione, l'acqua viene scaricata direttamentetramite I'attacco di svuotamento.

Tenere presente che esta posizione non è adatta per lo svuotamento completo della piscina, ma può essere utilizzata ad esempio per aspirare il fondo della piscina dopo un'invasione di alghre.

1. Posizione are la valvola multipla a 5 vie (1) su SVUOTAMENTO
2. Collegare l'impianto di filtraggio a sabbia per piscine alla rete eletrica.
3. ATTENZIONE: Assicurarsi che la pompa di filtraggio non funzioni a secco. Il funzionamento dell'impianto di filtraggio a sabbia con una quantità di acqua insufficiente o alla acqua cui provocare dei danni.

11.1.5 Chiusura

L'alimentazione di acqua alla valvola alla pompa di filtraggio viene chiusa in questa posizione. In quello modo, per la pulizia del cestello prefiltro della pompa, occorre chiudere ancche le condotte di aspirazione e/o dello skimmer.

11.2 Messa in funzione dell'impiano di filtraggio a sabbia per piscine

Prima della messa in funzione, accertarsi che nella piscina sia presente un livello sufficiente di acqua (in caso di skimmer incassato fino alla metà di quello), in modo che l'acqua possa fluireattraverso l'uscita dello skimmer in basso verso l'impianto di filtraggio a sabbia e riempire completamente il corpo della pompa. Se non si verifica l'afflusso automatico - ad esempio con uno skimmer appeso o quando l'impianto di filtraggio a sabbia è superiore al livello dell'acqua, - prima della messa in funzione occorre aprire il raccordo di mandata (12) della pompa di filtraggio (11) e riempirlo manually con acqua.

Di tanto in tanto, in condizioni normali, assicurarsi che ci sa acqua nella pompa di filtraggio (11). Un funzionamento a secco prolongato (senza acqua) cui comporte danni irreparabili non coperti alla garanzia.

1. Posizione are la maniglia della valvola multipla a 5 vie (1) sulla posizione LAVAGGIO IN CONTROLCORRENTE. Solo a quello punto entra in funzione la pompa di filtraggio. Effettuare il lavaggio in controcorrante per circa 2-3 minuti, in modo da rimuovere la sabbia in effesso dall'impianto di filtraggio.
2. Staccare l'impiano di filtraggio a sabbia per piscine alla rete elettrica e posizionare la valvola multipla a 5 vie (1) su RISCIACQUO.
3. Collegare l'impianto di filtraggio a sabbia per piscine alla rete elettrica. A quello punto si avvia l'operazione di risciacquo che dura circa 30 secondi.
4. Lasciare defluire l'acqua del lavaggio in controccrente e di risciacquo nel canale o lasciarla dispersere nel prato.
5. Staccare l'impiano di filtraggio a sabbia per piscine alla rete elettrica e posizionare la valvola multipla a 5 vie (1) su FILTRAGGIO.
6. Collegare l'impiano di filtraggio a sabbia per piscine alla rete elettrica. Adesso l'impiano di filtraggio si trovava nella modalità normale.
7. Consigliamo di lasciarlo nella posizione FILTRAG-GIO per un intervallo temporale di 2 x 4-5 ore al giorno.

12. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete del cliente e il cavo di prolunga.
utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passareattraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.

• Tagli causati dal transito sui cavi di alimentazione.

• Danni all'isolamento causati delle operazioni di distacco alla presa a parete.

• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controlo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Impiegare solo linee di allacciamento con il medesimo contrassegno.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

In caso di motore a corrente alternata monofase si consiglia, per machine con un'elevata corrente di avviamento (a partire da 3000 Watt), di impiegare una protezione di tipo C da 16A o di tipo K da 16A!

13. Pulizia

AVVISO!

Pericolo di danni!

I prodotti per la cura dell'acqua possono danneggiare I'impianto di filtraggio a sabbia per piscine.
- Non utilizzato tali prodotti, specialmente quelli in compressse, nel filtro di aspirazione della pompa o nell'impianto di filtraggio a sabbia.
- Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire il prodotto strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.
- Si raccomanda di pulire il prodotto subito dopo agli utilizzato.
- Pulire regolarmente il prodotto con un panno umido e del sapone molle. Non impiegare detergenti o solventi; questi potrebbero corrodere i componenti in plastica del prodotto. Assicurarsi che non possa penetrare acqua all'interno del prodotto. La penetrazione di acqua in un appearecchio elettrico augenta il rischio di scosse elettriche.

14. Stoccaggio

Alla fine della stagione di utilizzo della piscina, smontare completamente l'impianto di filtraggio a sabbia e i tubi flessibili e conservari in un luogo al riparo dal gelo.

Se l'impianto di filtraggio a sabbia per piscine viene lasciato all'aperto durante il periodo invernale, occorre svuotare completeness il serbatoio del filtr, la pompa di filtraggio e i condotti.

Anche il materiale filtrante deve essere rimioso dal serbatoio del filtering -utilizzando ad esempio un aspiraliquidi-. Smontare il manometro sulla valvola a più vie e conservarlo in un luogo al riparo dal gelo. I danni causati dal gelo non sono coperti alla garanzia!

Conservare il prodotto e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini. La temperature di stoccaggio ideale è compresa tra 5 e 30^ . Conservare il prodotto nel suo imballaggio originale. Coprire il prodotto per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi del prodotto.

15. Manutenzione

Attenzione: Staccare l'impianto di filtraggio a sabbia per piscine alla rete elettrica prima della manutenzione.

Manutenzione generale

La cura e la manutenzione della piscina devono essere svolte secondo quando prescritto dal produttore.

É assolutamente necessario accertarsi che il livello dell'acqua nella piscina raggiunga sempre la meta dello skimmer.

Manutenzione del serbatoio del filtro (5)

L'altezza di riempimento e la consistenza della sabbia di quarzo devono essere controllate regolarmente. La sabbia deve scorrere liberamente tra le mani. In caso di grumi, sostituire completamente la sabbia di quarzo. Se le sfere filtranti sono sporche, è necessario sostituire completamente il contento.

Manutenzione del prefiltro

Il prefiltro installato nella pompa deve essere pulito di tanto in tanto in base al grado di sporcizia.

Informazioni sulle riparazioni

Occorre notare che in quello prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti peszi come materiali di consumo.

Pezzi soggetti a usura*: Anello di tenuta O-ring

• non necessariamente compreso nell'ambito della for-nitura!

Accessor:

Sfere filtranti

Allcianti eriparazioni

Gli allacciamenti e le riparazioni all'impiano elettrico possono essere eseguiti soltanto da un elettricista qualificato.

Tipodi collegamento Y

Il cavo di allacciamento alla rete eventualmente danneggiato di quello apparecchio deve essere sostituito dal produttore o dal suo servizio clienti, oppure da una persona con qualifica analoga, al fine di evitare pericoli.

Si prega di fornire i seguenti dati in caso di domande:

• Tipo di corrente del motore

• Dati della piastrina indicatrice della macchina

• Dati della piastrina indicatrice del motore

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trovava in prima pagina.

16. Smaltimento e riciciclaggio

Il presente dispositivo è imballato in modo da evitare danni di trasporto. L'imballaggio è realizzato con una materia prima e può essere riutilizzato o riciclato.

Il dispositorio e i relativi accessori sono composti da diversi materiale, come ad es. metallo e

plastica. Portare i componenti difettosi presso un centro di smaltimento per rifiuti speciali. Chiedere informazioni ad un negotio specializzato o presso l'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo symbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi naziona

li. Questo prodotto deve essere consegnato presso un apposto centro di raccolta. Questo può essere eseguito per es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La manipolazione impropria di rifiuti di apparecchiature può ripercuotersi negativamente sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose spesso contente nei rifiuti di apparecchiature. Uno smaltimento correto del prodotto contribuisce inoltre a sfruttare in modo efficente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

17. Risoluzione dei guasti

La segunte tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolverve il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Rimedio
La pompa di filtraggio non si accende	Il cavo elettrico non è collegato alla rete elettrica	Controllare l'interruttore differenziale ed eventualmente riattivarlo di nuovo.
	Fusibile difettoso	Controllare il fusibile principale e riattivarlo, se necessario.
	Il cavo elettrico non è collegato alla rete elettrica	Assicurarsi che la spina della pompa di filtraggio sua inserita.
Portata dell'acqua ridotta	Sporco nelle griglie di vagliature dello skimmer e del prefiltro	Controllare regolarmente lo skimmer e il prefiltro della pompa e pulirli, se necessario.
	Condotta di aspirazione e mandata ostruite	Controllare che le condotte di aspirazione e mandata del filtruro e della pompa di filtraggio siano libero.
	Condotta di aspirazione anermetica, perché aspirata l'aria	Verificare se viene aspirata aria nel systeme e se le condotte sono anermetiche.
	Filtro sporco	Effettuare un lavaggio in controcorrrente dell'impianto di filtraggio a sabbia per piscine.
Acqua della piscina turbida	Sovraccarico del filtr, a causa di una disinfezione insufficiente	Controllare i valori dell'acqua (valore del pH e del cloro) e impostarli, se necessario.
	La valvola multipla a 5 vie non è sulla posizione FILTRAGGIO	Accertarsi che la valvola a più vie sia sulla posizione FILTRAGGIO.
	Tempo di filtraggio troppo breve	Lasciare che l'impianto di filtraggio a sabbia funzioni/filtri per un intervallo più lungo
	Intervalli di lavaggio in controcorrrente troppo brevi	Controllare la pressione con l'ausilio del manometro e, se necessario, eseguire un lavaggio.
È presente aria nelsystema	Condotta anermetica Control	are la tenuta della condotta di aspirazione
	Quantità di acqua insufficiente nella piscina	Assicurarsi che ci sia acqua sufficiente nella piscina.
	Infiltrazioni d'aria all'avvio del systema	Aprire brevamente il coperchio del prefiltro oanche il manometro, per eliminare l'aria presente nel systema.
Sabbia nella piscina	Granulazione errata della sabbia di quarzo	Controllare che tutte le uscite della valvola a più siano occupate correttamente.
La pompa è rumorosa	Corpo estraneo nella pompa	Pulire la pompa di filtraggio.

Vizi evidenti vanno segnalati entro 8 giorni alla ricezione della merce, altrimenti decadono tutti i diritti dellacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dellacquirente, garantiamo per le nostre machine per tutto il periodo legale di garanzia a decorrere alla consegna in maniera tale che sostituiamo miglioramente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale nei stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
