MANUALE UTENTE GP800-WF SCHEPPACH

Spiegazione dei simboli sull'apparecchio

Leggere il manuale prima di iniziare a lavorare con questa macchina

Prodotto è conforme alle relative norme CE

Nelle presenti istruzioni per l'uso le parti riguardanti la sicurezza sono contrassegnate dal seguente simbolo

Introduzione

FABBRICANTE:

scheppach

Le auguriamo piacere e successo durante i lavori con la nuova macchina.

Nota:

In base all'attuale normativa sulla responsabilità per danno da prodotti difettosi, il costruttore non è responsabile dei danni arrecati all'apparecchio o dall'apparecchio in caso di:

• utilizzo non conforme,
- mancata osservanza delle istruzioni per l'uso,
- esecuzione di riparazioni da parte di terzi non autorizzati,
- montaggio e sostituzione con pezzi di ricambio non originali,
• utilizzo per scopi diversi da quelli previsti,
- guasto all'impianto elettrico causato dalla mancata osservanza delle norme e prescrizioni VDE 0100, DIN 57113/VDE0113.

Le consigliamo:

di leggere integralmente il testo delle istruzioni per l'uso prima di procedere al montaggio. Le permetteranno di conoscere la macchina e di servirsene in conformità con gli scopi previsti. Le istruzioni per l'uso contengono importanti indicazioni per utilizzare la macchina in modo sicuro, corretto ed economico, evitando rischi, limitando le riparazioni, circoscrivendo i periodi di inattività ed aumentando l'affidabilità e la durata della macchina. Oltre alle norme di sicurezza riportate nelle istruzioni per l'uso è assolutamente necessario rispettare le prescrizioni del Paese applicabili al funzionamento della macchina. Le istruzioni per l'uso devono essere conservate con la macchina, in una busta di plastica, al riparo della sporcizia e dell'umidità. Le istruzioni devono essere lette e rispettate scrupolosamente da tutti gli operatori prima di incominciare a lavorare. La macchina può essere utilizzata soltanto da persone formate all'uso ed informate dei rischi che questo comporta. Va rispettata l'età minima prescritta. Oltre alle disposizioni di sicurezza contenute nelle presenti istruzioni e alle prescrizioni specifiche al Suo paese occorre rispettare le norme tecniche universalmente riconosciute per le macchine di lavorazione del legno.

INDICAZIONI GENERALI

• Dopo aver disimballato la confezione, verificare che tutti i componenti non presentino eventuali danni da trasporto. In caso di reclami informare immediata-mente la ditta trasportatrice. Non si accettano reclami successivi.
• Verificare che il contenuto della spedizione sia completo.
• Prima dell'impiego, familiarizzare con l'apparecchio con l'aiuto delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. Richiedere i pezzi di ricambio al proprio rivenditore specializzato scheppach.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione dell'apparecchio.

Caratteristiche tecniche

Lunghezza x larghezza x altezza mm	440 x 230 x 270
Allacciamento alla rete 230V ~ 50Hz
Potenza assorbita 800 W
Portata max. 3300 l/h
Prevalenza max. 38 m
Pressione di mandata max.	3,8 bar
Profondità di immersione max.	8 m
Attacco del tubo flessibile 25,4 mm
Temperatura max. dell'acqua	35°C
Lunghezza del cavo di alimentazione	1 m
Classe di protezione IPX4

Volume di fornitura

Pompa sommersa

Istruzioni per l’uso originali

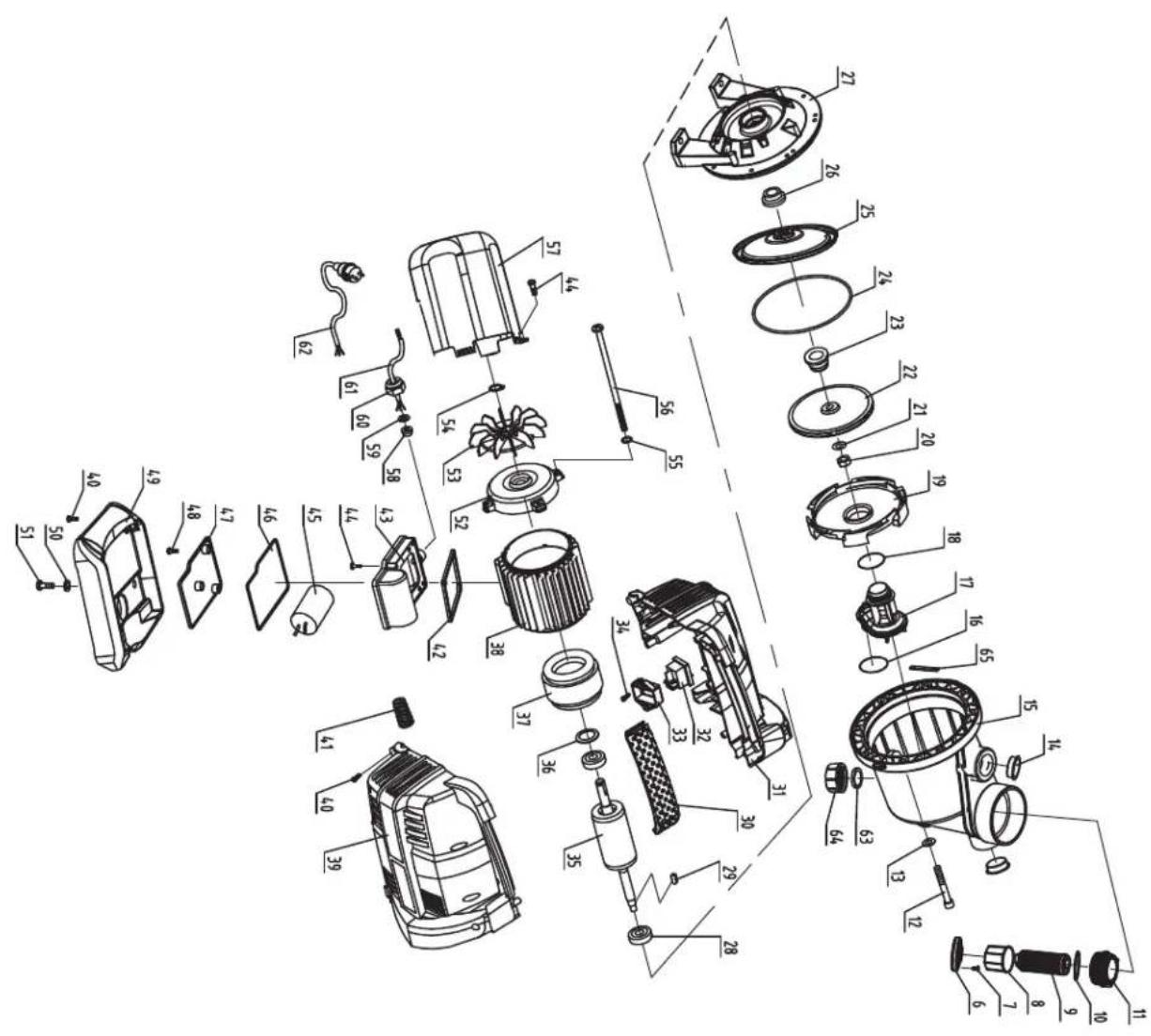

Descrizione del dispositivo (Fig.1,2)

1. Attacco di mandata
2. Impugnatura
3. Interruttore on / off
4. Tappo a vite di scarico dell'acqua
5. Attacco di aspirazione
6. Vite di Prefiltro
7. Prefiltro

Avvertenze di sicurezza

Attenzione!

Nel caso di stagni, laghetti di giardini o piccole vasche e nelle loro vicinanze l'uso dell'apparecchio è consentito solo con interruttore di sicurezza per correnti di guasto con una corrente nominale di intervento fino a 30 mA (secondo la norma VDE 0100 parte 702 e parte 738).

L'apparecchio non è adatto all'uso in piscine, piscine per bambini di ogni tipo e vasche in cui possano essere presenti persone o animali mentre essa è in funzione. È vietato l'uso dell'apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato!

Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

Attenzione!

• Prima di mettere in funzione una nuova pompa per acque reflue fate controllare da uno specialista che
• la messa a terra,
• la messa a terra del neutro e
• il circuito di sicurezza per correnti di guast corrispondano alle norme di sicurezza dell'ente responsabile della fornitura di energia elettrica e funzionino in modo corretto.
• I collegamenti elettrici ad innesto devono essere protetti dall'umidità.
• In caso di pericolo di inondazioni collocate i collegamenti ad innesto in un'area che non ne venga interessata.
• Si deve comunque evitare in ogni caso di convogliare liquidi aggressivi e sostanze abrasive.
  • L'apparecchio deve essere protetto dal gelo.
• L'apparecchio deve essere protetto da un funzionamento a secco.
• Adottate misure atte a tenere l'apparecchio lon- tano dalla portata dei bambini.

AVVERTIMENTO

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Prima della messa in esercizio

Attacco del tubo di aspirazione

Attacco del tubo di aspirazione Consigliamo fondamentamente l'uso di un filtro d'ingresso e di un attrezzo di aspirazione con tubo aspirante, griglia e valvola di non ritorno, per evitare dei lunghi tempi di riaspirazione e un inutile danneggiamento della pompa a causa di pietre e impurità solide.

• Il diametro del tubo aspirante, sia in caso di tubo flessibile che di tubo solido dovrebbe essere almeno di 19 mm (3/4 pollice); in caso di una prevalenza superiore a 5 m, si consiglia ca. 33,3 mm (R1IG).
• Il tubo aspirante usato dovrebbe avere una valvola di aspirazione. Se non si può utilizzare una valvola di aspirazione, si deve installare una valvola antiritorno nel tubo aspirante.
• Il tubo di aspirazione deve essere installato in senso ascendente tra il prelievo dell'acqua e l'apparecchio. Evitate assolutamente la posa del tubo di aspirazione al di sopra dell'altezza della pompa. Eventuali bolle d'aria nel tubo di aspirazione rallentano o impediscono il processo di aspirazione.
• Il tubo di aspirazione e di mandata devono venire montati in maniera tale da non esercitare nessuna pressione meccanica sull'apparecchio. La valvola aspirante deve essere immersa nell'acqua ad una profondità tale da evitare un funzionamento a secco dell'apparecchio in caso di abbassamento del livello d'acqua.
• Se il tubo di aspirazione non è a tenuta, aspirando aria esso impedisce l'aspirazione dell'acqua. Evitate di aspirare corpi estranei (sabbia ecc.), se necessario montare un filtro in entrata.

Attacco del tubo di mandata

• Mettete l'attrezzo su un piano solido, livellato e orizzontale.
• Svitate la vite del filtro d'ingresso (6) e togliete il filtro d'ingresso (7) come mostrato nella Fig. 2. Poi potete riempire di acqua la carcassa della pompa tramite la vite del filtro d'ingresso (6). Il riempimento del tubo di aspirazione accelera la procedura di aspirazione.
  • L'assemblaggio avviene nell'ordine inverso.
• Aprite il tubo di mandata.
• Collegiate il cavo di alimentazione.
• Inserite l'apparecchio dall'interruttore di rete (3) - in caso di prevalenza max. la procedura di aspirazione può durare fino a 5 minuti.
• Al termine del lavoro disinserite l'apparecchio dall'interruttore di rete (3).

Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

Pulizia, manutenzione

L'apparecchio non richiede quasi nessuna manutenzione. Per garantire una lunga durata consigliamo pero di controllare e curare regolarmente l'apparecchio.

Attenzione!

Prima di ogni manutenzione all'apparecchio togliete la tensione, staccando il cavo della pompa dalla presa di corrente.

Manutenzione

• In caso di un'eventuale ostruzione dell'apparecchio collegate il tubo di mandata al rubinetto dell'acqua e staccate il tubo flessibile di aspirazione. Aprite il rubinetto dell'acqua. Accendete l'apparecchio più volte per ca. due secondi. In questa maniera si può eliminare la maggior parte delle ostruzioni.
• Sostituzione del cavo di alimentazione: Attenzione: Staccate la spina dalla presa di corrente! Se il cavo di alimentazione è difettoso deve venire sostituito solo da un elettricista specializzato.
• All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

Conservazione prolungata

• Se la pompa non viene usata per un periodo piuttosto lungo e prima dell'inverno, essa deve venire lavata a fondo con acqua, svuotata completamente e tenuta all'asciutto.
• In caso di pericolo di gelo l'apparecchio deve venire svuotato completamente.
• Se la pompa è stata ferma a lungo controllate che il rotore ruoti i modo corretto accendendo e spegnendo brevemente la pompa.

Condizioni di immagazzinaggio

Conservare l'utensile all'interno in un posto asciutto e chiuso a chiave, distante dalla portata dei bambini Il gelo può danneggiare l'attrezzatura e / o accessori.

Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto.

Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

Risoluzione dei problemi
Problema Causa probabile Soluzione
La pompa non si avvia	Cavo di alimentazione non connesso Connettere il cavo di alimentazione
	L'interruttore automatico è scattato Far controllare la pompa da un elettricista
	Motore difettoso Contattare il centro di assistenza
Motore surriscaldato	La temperatura dell'acqua è troppo elevata	Far raffreddare l'acqua
	La pompa è ostruita da corpi estranei Controllare la presenza di corpi estranei
Il dispositivo è in funzione, ma non pompa	Le aperture di aspirazione/pressione sono bloccate	Rimuovere il blocco
	La pompa è sospesa in aria Immergere la pompa in acqua
	La pompa è ostruita da corpi estranei Controllare la presenza di corpi estranei
La portata è troppo bassa	Prevalenza troppo alta	Controllare la prevalenza > Caratteristiche tecniche
	Diametro del raccordo flessibile troppo piccolo	Usare raccordi flessibili di diametro maggiore
	Raccordo flessibile ostruito	Controllare il raccordo flessibile per l'ostruzione
	Raccordo flessibile difettoso Controllare il raccordo flessibile
	Il raccordo flessibile ha una perdita	Controlla se ci sono danni sul raccordo flessibile

Non gettare le apparecchiature elettriche tra i rifiuti domestici! Secondo la Direttiva Europea 2012/19/EU sui rifiuti di apparrecchiature eletriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.

NL

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'ac -quirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per

componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.
