ZoomR - Binocoli Goview - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Binocoli
Marca	Goview
Modello	ZoomR
Ingrandimento	10x
Diametro dell'obiettivo	42 mm
Campo visivo	6.0° (124 m a 1000 m)
Pupilla d'uscita	4.2 mm
Distanza pupillare	56-78 mm (regolabile)
Messa a fuoco minima	3 m
Materiale del corpo	Magnesio
Riempimento di azoto	Sì
Impermeabilità	Protetto dagli schizzi d'acqua (IPX7)
Peso	432 g
Dimensioni (L x P x A)	145.5 x 131.6 x 52 mm
Oculari	Oculari girevoli per uso con o senza occhiali
Correzione diottrica	Regolabile individualmente
Accessori inclusi	Custodia, cinghia universale, panno per la pulizia ottica, copriobiettivo
Utilizzo previsto	Osservazione privata, rispetto della privacy
Manutenzione e pulizia	Panno per la pulizia ottica per lenti, panno morbido e umido per la guaina
Sicurezza	Non guardare il sole, tenere fuori dalla portata dei bambini, evitare urti
Garanzia	Riparazioni solo presso officine autorizzate; garanzia annullata in caso di apertura non autorizzata
Ricambi	Disponibili su www.go-view.com
Conservazione	Nella custodia, luogo asciutto e ben ventilato

Domande frequenti - ZoomR Goview

Come regolare la correzione diottrica sui binocoli ZoomR?

Per regolare la correzione diottrica, chiudere prima l'occhio destro e guardare un oggetto con l'occhio sinistro. Effettuare la messa a fuoco con la rotella centrale. Quindi, chiudere l'occhio sinistro e regolare la nitidezza con l'anello di correzione diottrica situato sull'oculare destro. Una volta regolata, i binocoli sono adattati alla vostra vista.

Posso usare i binocoli con gli occhiali?

Sì, i binocoli ZoomR sono dotati di oculari girevoli. Per usarli con gli occhiali, ruotare completamente gli oculari in senso orario. Ciò riduce la distanza tra l'occhio e la lente, consentendo una visione confortevole con gli occhiali.

Come pulire le lenti dei binocoli?

Utilizzare il panno per la pulizia ottica fornito. Inumidire leggermente le lenti con acqua pulita o un prodotto specifico per ottiche, quindi asciugare delicatamente con il panno. Per lo sporco più ostinato, utilizzare prima una pompetta o una spazzola morbida. Non pulire la guaina in gomma con questo panno; utilizzare un panno morbido e umido.

Cosa fare se l'immagine non è nitida?

Controllare prima che la messa a fuoco sia corretta con la rotella centrale. Se l'immagine rimane sfocata, regolare la correzione diottrica come spiegato. Assicurarsi inoltre che la distanza pupillare sia ben regolata piegando l'asse centrale fino ad ottenere un'unica immagine circolare.

Come regolare la distanza pupillare?

Per regolare la distanza pupillare, piegare l'asse centrale delle due metà dei binocoli fino a vedere un'immagine circolare con entrambi gli occhi aperti. La distanza tra le pupille varia generalmente da 56 a 78 mm.

Quali accessori sono forniti con i binocoli?

Gli accessori inclusi sono: una custodia protettiva, una cinghia universale, un panno per la pulizia ottica e copriobiettivo per le lenti.

Come conservare i binocoli dopo l'uso?

Dopo l'uso, rimontare i copriobiettivo per evitare danni. Riporre i binocoli nella custodia fornita, in un luogo asciutto e ben ventilato. Se ci si trova in una zona umida, utilizzare un contenitore stagno con un prodotto assorbente l'umidità.

È pericoloso guardare il sole con i binocoli?

Sì, è estremamente pericoloso guardare il sole con i binocoli. L'ottica agisce come una lente d'ingrandimento e può provocare lesioni oculari irreversibili. Non guardare mai il sole o qualsiasi fonte di luce intensa.

Cosa fare in caso di problemi o difetti?

In caso di difetto, non smontare l'apparecchio. Contattare il proprio rivenditore che si occuperà del servizio post-vendita. Le riparazioni devono essere effettuate da officine autorizzate pena l'annullamento della garanzia.

I binocoli sono impermeabili?

Sì, i binocoli ZoomR sono protetti dagli schizzi d'acqua (indice IPX7). Sono anche riempiti di azoto per evitare la formazione di condensa. Tuttavia, non sono progettati per un'immersione prolungata.

MANUALE UTENTE ZoomR Goview

Instruzioni d'uso / Garanzia

siamo molto lieti che Lei abbia deciso di acquistare dalla nostra azienda un prodotto della famiglia

GOVIEW e vogliamo ringraziarla per la fiducia in noi riposta. Ci impegniamo sempre al massimo per fomirle tutto il nostro supporto, in modo che possa godersi a lungo momenti indimenticabili.

Magnify your life

Lasciare eseguire le riparazioni solo ad officine autorizzate o alla

GOVIEW GmbH. In caso di utilizzo improprio e apertura dei prodotti da parte di officine non autorizzate, decade la garanzia.

Maggiori informazioni sulla garanzia sono reperibili alla pagina: www.go-view.com

Non osservare in nessun caso il sole usando l'broccio o un qualsesi altro strumento ottico, né altre fonti di luce chiara o laser. Questo può comportare gravi lesioni oculari, in quanto i sistema ottico funge da lente di focalizzazione.

Conservare il binocolo fuori dalla portata dei bambini. Conservare allo stesso modo tutti gli accessori fuori dalla portata dei bambini. Occorre soprattutto conservare in modo sicuro e con attenzione i componenti di piccole dimensioni (pericolo di ingestione) e la tracolla (pericolo di impigliamento).

Dopo l'uso utilizzare sempre le coperture di protezione fornite per evitare danni causati dall'effetto della lente di focalizzazione quando esposta alla luce solare. Evitare uniti impropri sul prodotto.

Non toccare superlici metalliche, se il prodotto è stato riscaldato per imaggiamento scare, oppure raffroddato per ofatto del freddo.

Informazioni per un utilizzo sicuro

Si prega di leggere con attenzione e in modo completo le indicazioni di sicurezza, attenendosi alle presenti istruzioni per l'uso del prodotto.

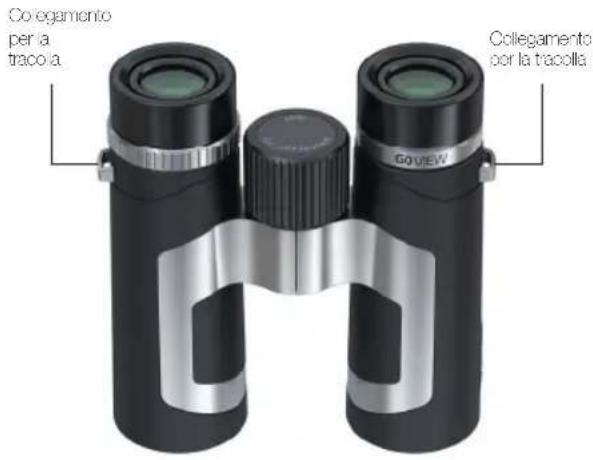

Montaggio e manipolazione semplici della tracolla universale

Regolazione della conchiglia oculare

La conchiglia oculare dispone di due posizioni di innesto per diverse applicazioni. Grazie alle tacche di innesto si può regolare la distanza dell'occhio dalla lente dell'oculare. In questo modo è possibile impostare singolarmente e in modo ergonomico, sulla base dello proprio preferenze personali, la distanza ocularo. Si distinguio in questo caso tra l'utilizzo con o senza occhiali.

Utilizzo senza occhiali: In caso di utilizzo senza occhiali, ructare la conchiglia cocolare in senso antiorario, facendola uscire completamente.

Utilizzo con occhiali: Se si portano occhiali, ructare la conchiglia oculare in senso orario, facendola rientrare completamente.

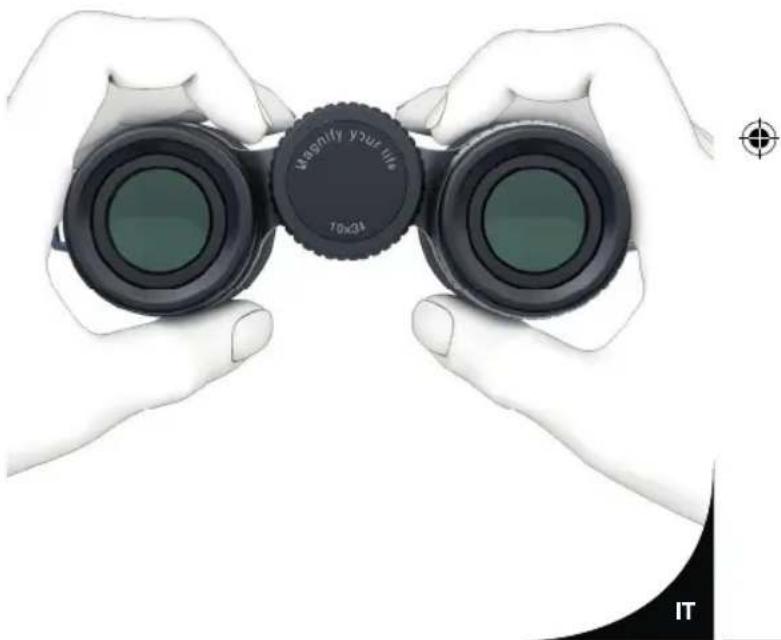

Impostazione della distanza oculare corretta

Il binocolo dispone di un meccarico che serve a impostare diverse distanze oculari. Per distanza oculare si intende la distanza tra le due pupile. La corretta distanza oculare si raggiunge è attendo l'asse centrale delle due metà del binocolo. Si è impostata la distanza oculare corretta so con entrambi gli ecchi aperti è possibile vodore un'immagine circolare.

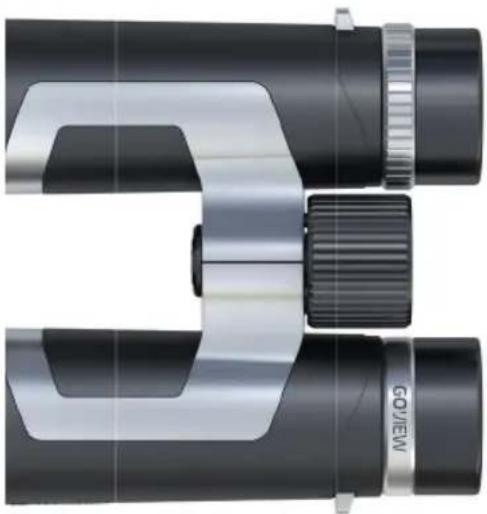

Regolazione delle diottrie

Per compensare eventuali differenze tra i due cochi nella capacità visiva, è possibile regolare in modo individuale il binocolo in base ale proprie esigenze.

Per fario, chiudere l'occhio destro e guardare un oggetto con l'occhio sinistro attraverso l'obiettivo del binocolo. Mettere a fuoco questo oggetto fino a quando non risulta nitido.

220915_GOVIEW_Gebrauchsanweisung_ALL_RZ.indd 53-54

Chudere dunicuo l'occhio sinistro e guardare un oggetto con l'occhio destro attraverso l'obiettivo del binocolo. Mottore a fuoco questo oggetto mediante il sistema di compensazione delle dictriè fine o quando non risulta nitido.

A questo punto il proprio binocolo è regolato in base alle proprie esigenze.

Nel successivo utilizzo si può dunque mettere a fuoco oggetti nelle vicinanze fi no a quelli al'orizzonte agendo sulla rotella di messa a fuoco.

15.09.22 15:22

Per un monoculare, procedere come segue:

Regolazione della conchiglia oculare

Grazie alle tacche di nresto si può regolare la distanza dell'occhio dalla lente dell'oculare. In questo modo è possibile impostare singolamento e in modo organomico, sulla base dello proprio preferenze personali, la distanza oculare. Si distingue in questo caso tra l'utilizzo con o senza occhali.

220915_GOVIEW_Gebrauchsanweisung_ALL_RZ.indd 55-56

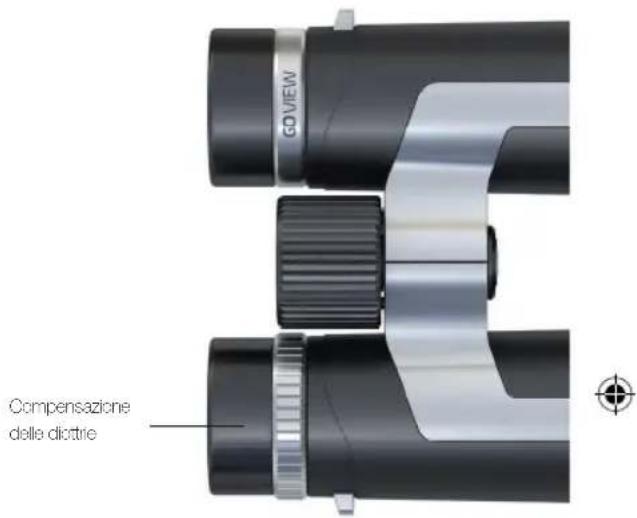

Compensazione delle diottrie

Nel successivo utilizzo si può dunque mettere a fuoco oggetti nelle vicinanze li no a quelli all'orizzonte agendo sulla rotella di messa a fuoco.

IT

15.09.22 15:22

Cura, pulizia e manutenzione

La pulizia del sistema ottico può essere ottenuta mediante il panno per la pulizia contenuto nell'oggetto della fornitura.

Mantenere la superficie del sistema ottico sempre pulita e rimuovere suolo eventuali tracco di sporco dovute a grasso (impronto digitali), oli o macchine d'acqua, al fine di garantire una qualità ottica duratura nel tempo.

Por la pulizia, alltaro leggermente sulle superfici del sistema ottico o utilizzare dunque il panno di pulizia per pulire appunto le superfici delle lenti da eventuali impurità. Si prega di osservare che grandi particelle di sporco devono essere rimosse o con un sofiello, oppure con un pennello di setole pulito. In caso contrario possono verificarsi danni al rivestimento ottico, fino alla generazione di graffi sulle lenti. Tutti i componenti meccanici estemi, come anche il rivestimento in gomma, possono essere puliti con un panno morbido, pulito e loggermente umido.

Si prega di non utilizzare il panno per la pullizia del sistema ottico per pulire anche i componenti esterni e il rivestimento in gomma.

Riparazioni

Non smontare il dispositivo! In caso di difetti, si prega di rivolgersi al proprio rivenditore specializzato. Sarà lui o lei a contallare il centro assistenza e potrà eventualmente inviare il dispositivo a scopo di riparazione.

Conservazione e stoccaggio

Conservare il binocolo dopo l'uso all'asciutto all'interno della borsa forita in dotazione, in un ambiente correttamente ventilato.

Qualora il proprio prodotto debba essere utilizzato in un'area con olovata umidità atmosferica, si proga di stoccare il proprio prodotto in un contentore a tenuta d'aria insiemo ad una sostanza assorbento dell'umidità, al fine di evitare la proliferazione di funghi sulla superficie.

Fornitura di pezzi di ricambio

Per informazioni su pezzi di ricambio e accessori per il proprio prodotto GOVIEW, fare riferimento al sito: www.go-view.com

Protezione della privacy

Il dispositivo è concepito esclusivamente per uso privato. Occorre tutelare la sfera privata delle persone che si conoscono.

IT

Caratteristiche
Parametri ottici / specifiche

Eprandimento 5 x 10 x 9 x 10 x 5 x
Diametro diacottiva mm 36-34 42 42-25
Diametro evechmenta deficitiva diaversioni multiple
Diametro KIFAKI 19K4 19K4 7nd 7/19K4
Diametro incapillare mm 56-72-58-76	56-73-56-76
Campo vele	*0,9"	6,0" - 7,0" 6"	**0,9"
Campo vele	m	120 m	100 m	*21 m	130 m	121 m
Hella di vacta	mm	3.25 mm	3.5 mm	3.2 mm	1.2 mm	3.2 mm
Distanza ocjure	mm	15 mm	15 mm	17.8 mm	19.1 mm	12.9 mm
Distanza minuta di forcacevare	m	4 m --	3 m --	3 m --	3 m --	2 m --

Parametri meccanici / caratteristiche

Conchrate o.o. lariciyoli		s	s	s	s	s
Rampimento d azco		s	s	s	s	s
Aboglienimo		Magnoso		Plastics minizats in turs, allwite: CTK		Magnoski
Lugnozyo	mm	17 128,8	145,5 142,5 106
Lugnirozo	mm	1,7	134,8	131,8	132	55
Atezza	mm 36-19,36',5,22			-
Pesc	g dfe n##2		640 568 110

Parametri ambientali

emporaria		-10° a +65°
Pristadina emsurazioni		s	P/7
Accessori
Bosa per l'trasporo		s
tascola universale		s
Parra per la publica di immorrisso		s
Capuridi di immorario (colazione immorario)		s	no
Astrasse per cultura		s
