CM605 - Multimetro MULTIMETRIX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Multimetro a pinza digitale
Marca	Multimetrix
Modello	CM605
Categorie di misura	CAT III 300 V
Dimensioni (L x l x H)	202 x 70 x 34 mm
Peso (con pile)	180 g
Alimentazione	2 pile 1,5 V tipo AAA
Autonomia (misura DC)	45 ore
Display	LCD 4 cifre (9.999 punti)
Funzioni di misura	Tensione AC/DC, corrente AC/DC (fino a 100 A), resistenza, test di continuità
Portate di tensione	600 V AC/DC
Portate di corrente	100 A AC/DC (automatiche)
Portata di resistenza	0 a 10 kΩ
Test di continuità	Soglia < 100 Ω, segnale acustico
Uscita analogica	10 mV/A (20 kHz ± 3 dB)
Funzioni speciali	Data Hold, Peak Hold, Misura relativa, Spegnimento automatico (30 min)
Sicurezza	Doppio isolamento, protezione sovraccarico 600 V RMS
Condizioni di utilizzo	0 a 40°C, UR < 80 %, senza condensa
Condizioni di stoccaggio	-10 a 60°C, UR < 70 %, pile rimosse
Accessori forniti	2 pile AAA, 2 cavi con puntali, manuale di istruzioni, borsa da trasporto
Garanzia	Contro difetti di materiale e di fabbricazione (vedere condizioni generali)
Manutenzione	Verifica metrologica annuale raccomandata; pulire con un panno asciutto
Riparabilità	Riparazione da parte del costruttore o del distributore autorizzato

Domande frequenti - CM605 MULTIMETRIX

Come misurare una tensione continua con il CM605?

Posizionare il selettore su V (tensione continua). Inserire il cavo nero nel terminale COM e quello rosso nel terminale +. Applicare le punte dei puntali sul circuito. Leggere il valore stabilizzato. L'icona AUTO indica la scelta automatica della portata. Un segno '-' indica un'inversione di polarità.

Come misurare una corrente alternata con la pinza?

Posizionare il selettore su ~A (corrente alternata). Premere il grilletto per aprire la pinza e posizionare un solo conduttore al centro della pinza. Leggere il valore. Non posizionare mai entrambi i conduttori dello stesso circuito nella pinza, la lettura sarebbe nulla.

Come utilizzare la funzione Data Hold (mantenimento del valore)?

Durante la misura, premere il tasto HOLD per 2 secondi. L'icona H appare e la misura viene bloccata. Per disattivare, premere di nuovo HOLD per 2 secondi. L'icona H scompare.

Come azzerare per la misura di corrente continua?

Posizionare il selettore su A (corrente continua). Prima di posizionare il conduttore, premere il tasto ZERO. L'icona △ appare e il valore visualizzato diventa il riferimento zero. Effettuare quindi la misura. Per uscire dalla modalità zero, premere nuovamente ZERO.

Cosa significa la visualizzazione 'OL' sullo schermo?

La visualizzazione OL (Over Load) indica un superamento della capacità di misura. Avete superato la portata massima della funzione selezionata. Ad esempio, in modalità tensione, 'OL' appare se la tensione misurata supera 600 V. Ridurre la grandezza misurata o cambiare portata se possibile.

Come sostituire le pile del CM605?

Scollegare i cavi. Posizionare il selettore su OFF. Rimuovere la vite del coperchio del vano pile. Sostituire le due pile con pile AAA 1,5 V nuove rispettando le polarità. Richiudere il coperchio e riavvitare. Rimuovere le pile se l'apparecchio non viene utilizzato per più di 60 giorni.

Come disattivare lo spegnimento automatico (Auto Power Off)?

Posizionare il selettore su OFF. Tenere premuto il tasto ZERO mentre si ruota il selettore su una posizione diversa da OFF. L'icona ⓣ scompare, lo spegnimento automatico è disattivato. Per riattivarlo, posizionare il selettore su OFF e poi su una posizione di misura; l'icona ⓣ riappare.

Come eseguire un test di continuità?

Posizionare il selettore su Ω••• (test di continuità). Inserire il cavo nero in COM e quello rosso in +. Applicare le punte dei puntali alle due estremità del circuito. Se la resistenza è inferiore a circa 100 Ω, viene emesso un segnale acustico, indicando la continuità. Assicurarsi che il circuito sia fuori tensione.

Come utilizzare la funzione Peak Hold (valore di picco)?

Posizionare il selettore su una posizione di misura di corrente o tensione (AC o DC). Premere il tasto HOLD finché non appare l'icona P. Effettuare la misura. L'apparecchio visualizza il valore di picco massimo e lo aggiorna automaticamente. Per disattivare, premere HOLD per 2 secondi.

Cosa fare se l'apparecchio non si accende?

Verificare che il selettore non sia su OFF. Se le pile sono deboli, appare l'icona di pila scarica o lo schermo rimane spento. Sostituire le due pile AAA 1,5 V rispettando le polarità. Se il problema persiste, verificare che le pile siano ben in contatto e che il vano sia pulito.

MANUALE UTENTE CM605 MULTIMETRIX

Libretto d'istruzioni

CONDIZIONI GENERALI DI GARANZIA E SICUREZZA

1. AVVERTENZE PER L'USO

• Leggere le seguenti istruzioni di sicurezza prima di qualsiasi uso dell'apparecchio, per evitare incidenti fisici quali bruciature e scosse elettriche.
• Le disposizioni precedute dal simbolo vanno rigorosamente rispettate.

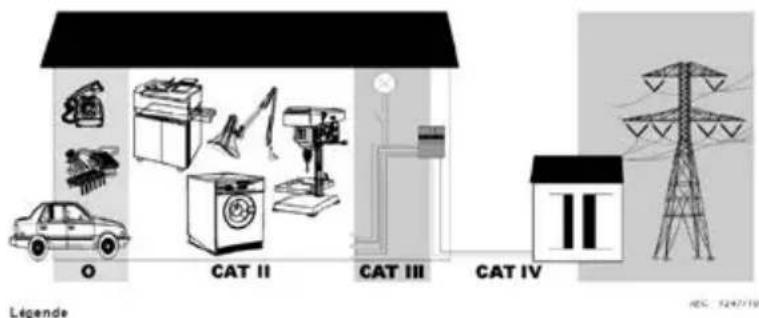

1.1 CATEGORIE DI MISURA (EN 61010-2-033)

CATEGORIA DI MISURA II

La CATEGORIA DI MISURA II è applicabile ai circuiti di test e di misura collegati direttamente ai punti d'utilizzo (prese di corrente e altri punti affini) della RETE a bassa tensione. Si suppone la presenza di almeno due livelli di dispositivi di protezione contro le sovraintensità fra il trasformatore e il punto di misura.

Esempio: Le misure sui CIRCUITI RETE degli elettrodomestici, degli strumenti portatili e altri strumenti affini.

CATEGORIA DI MISURA III

La CATEGORIA DI MISURA III è applicabile ai circuiti di test e di misura collegati alle parti dell'impianto della RETE a bassa tensione dell'edificio. Si suppone la presenza di almeno un livello di dispositivi di protezione contro le sovraintensità fra il trasformatore e il punto di misura.

Esempio: Le misure sui quadri di distribuzione (compresi i contatori di ripartizione), i disgiuntori, il cablaggio (compresi i cavi) le bus-bar, le scatole di derivazione, i sezionatori, le prese di corrente nell'impianto fisso, e le apparecchiature per uso industriale e altri equipaggiamenti come i motori collegati in permanenza sull'impianto fisso.

CATEGORIA DI MISURA IV

La CATEGORIA DI MISURA IV è applicabile ai circuiti di test e di misura collegati alla sorgente dell'impianto della RETE a bassa tensione dell'edificio. Questa parte dell'impianto può essere sprovvista di dispositivi di protezione contro le sovraintensità fra il trasformatore e il punto di misura.

Esempio: Le misure su dispositivi installati a monte del fusibile principale o il disgiuntore dell'impianto dell'edificio.

O CAT II CAT III CAT IV Légende ISS: 524719

• Fare riferimento alle normative e categorie d'impianti riportate nelle istruzioni relative ad ogni apparecchio.
• Attenzione. Questo apparecchio non è un verificatore di assenza di tensione o un identificatore di tensione secondo l'UTE C18510.

1.3 SPIEGAZIONE DEI SIMBOLI

Symbole	Signification	Symbole	Signification
	Strumento a doppio isolamento.		Fusibile.
	Corrente alternata.		Omologazione CE.
	Corrente continua.		In conformità alla direttiva WEEE 2002/96/EC.
	Attenzione. Fare riferimento alle istruzioni per l'uso.		Non applicare o togliere su conduttori in tensione periocolosa.
	Terra.

1.4 PER LAVORARE IN PIENA SICUREZZA

Questo disegno si riferisce a tutto il paragrafo.

• Fare massima attenzione a tensioni superiori a 30 VAC RMS e 50 V DC.
• Non lavorare mai oltre le soglie di tensione massime indicate, sopratutto rispetto alla terra.
• In fase di misurazione d'intensità, verificare sempre che il valore della corrente da misurare sia compatibile con il calibro dell'apparecchio. Per gli apparecchi forniti di fusibili, controllare il loro stato prima di ogni misurazione. Sostituire i fusibili usurati solo con quelli consigliati delle istruzioni specifiche del prodotto.
• Non utilizzare l'apparecchio in ambiente umido o polveroso.
• Non utilizzare mai l'apparecchio senza guanti per elettricisti e altri dispositivi di sicurezza prescritti dalla legge.
• Le dita non devono mai superare il livello del puntale del tasto.
• Non mettere mai le dita in contatto con la parte metallica del puntale del tasto.
• Controllare la qualità meccanica ed elettrica dei cavi e dei puntali di tasto prima di ogni misurazione. I puntali di tasto o cavi danneggiati vanno immediatamente sostituiti. Non utilizzare l'apparecchio in caso di deterioramento.
• Non lavorare mai con la scatola posteriore dello strumento aperta.
• Non sostituire le pile quando i cavi sono inseriti.
• Non utilizzare o non esporre lo strumento al sole, a temperature o tassi di umidità troppo elevati.
• Non modificare il circuito elettronico interno.
• Non smontare la scatola, solo il coperchio delle pile può essere aperto.

1.5 RACCOMANDAZIONI NON DI SICUREZZA

• Per gli apparecchi delle categorie di impianti I e II, non operare mai su attrezzature che possono generare picchi di tensione (motori, ecc.).
  Per la misurazione manuale, partire sempre dalla gamma massima. Successivamente selezionare la gamma più appropriata.
• Collegare dapprima il puntale del tasto nero, poi il rosso.
  ■ Scollegare i cavi prima di modificare la funzione.
  ■ Scollegare dapprima il puntale del tasto rosso, poi il nero.
• Utilizzare e installare le pile secondo le istruzioni specifiche del prodotto acquistato.
• Verificare l'assenza di tensione prima dell'uso delle funzioni ••••• o Ω.

2. GARANZIA

Il presente materiale è garantito contro ogni difetto materiale o vizio di fabbricazione, in conformità alle condizioni generali di vendita. Durante il periodo di garanzia, l'apparecchio deve essere riparato esclusivamente dal costruttore, che si riserverà la decisione di procedere o alla riparazione o alla sostituzione di tutto o parte dell'apparecchio. In caso di restituzione del materiale al costruttore, il trasporto è a carico del cliente. La garanzia non si applica a :

• utilizzo improprio del materiale o in associazione con un'apparecchiatura incompatibile.
• modifica del materiale senza espressa autorizzazione dell'assistenza tecnica del costruttore.
• intervento effettuato da una persona non autorizzata dal costruttore.
• adattamento ad un'applicazione particolare non prevista dalla definizione del materiale o dalle istruzioni per l'uso
• urto, caduta o allagamento.
• Informazioni e dati dei nostri servizi post-vendita o presso il vostro distributore.

3. DISIMBALLAGGIO E REIMBALLAGGIO

Tutto il materiale è stato verificato a livello meccanico ed elettronico prima della spedizione.

Tuttavia si consiglia di procedere ad una rapida verifica per individuare qualsiasi deterioramento in fase di trasporto. In tal caso, comunicare immediatamente al trasportatore gli eventuali danni.

In caso di rispedizione, utilizzare la confezione originaria e indicare in una nota a parte i motivi del rinvio.

4. MANUTENZIONE

4.1 VERIFICA METROLOGICA

Per tutti gli strumenti di misura e di test, è necessaria una verifica periodica.

Vi consigliamo almeno una verifica annuale dello strumento. Per le verifiche e le calibrazioni, rivolgetevi ai nostri laboratori di metrologia accreditati (informazioni e recapiti su richiesta), alla filiale Chauvin Arnoux del Vostro paese o al vostro agente.

4.2 RIPARAZIONE

Per qualsiasi intervento da effettuare in o fuori garanzia, si prega d'inviare lo strumento al vostro distributore.

5. CONSERVAZIONE

Estrarre le pile e conservarle separatamente se l'apparecchio di misurazione non viene utilizzato per un periodo superiore a 60 giorni.

6. PRESENTAZIONE

6.1 LATO ANTERIORE

Fig.	Funzione
1.	Terminale negativo nero (-) COM.
2.	Visore a cristalli liquidi 4 cifre (9999 punti).‘OL: superamento capacità nella misurazione di corrente e tensione.
3.	Nottolino di apertura della pinza.
4.	Attenzione : la mano deve trovarsi dietro tale protezione.
5.	Ganascia mobile.
6.	Ganascia fissa e intraferro. Per una precisione ottimale il conduttore va localizzato al centro di questa zona durante la misurazione.
7.	Tasto HOLD e PEAK.Tasto HOLD: Blocca la misurazione (Data Hold);compare l’icona quando la funzione è attivata. Una successiva pressione annulla la funzione.Tasto PEAK: per le funzioni mostra il valore di picco misurato ; quest’ultimo viene automaticamente aggiornato. L’icona Compare quando la funzione è attivata. Per disattivare la funzione premere HOLDper 2 secondi.
8.	Selettore ruotante di funzioni.OFF: multimetro fuori tensione. : correnti alternate (100 A) : correnti continue (100 A) : tensioni alternate (600 V). : tensioni continue (600 V). Q · · · : resistenza e di continuità (10 KΩ).
9.	Tasto ZERO. Dopo la pressione la misurazione è considerata come zero ; viene visualizzata l’icona Una successiva pressione annulla il dato.
10.	Terminale positivo rosso (+).

6.2 IL VISORE

Fig.	Funzione	Fig.	Funzione
11.	Valore negativo.	18.	Memorizza valore.
12.	Arresto automatico.	19.	Continuità
13.	Pile quasi scariche.	20.	Misurazione di corrente.
14.	Alternata/Continua.	21.	Misurazione della tensione.
15.	Gamma automat.	22.	Resistenza.
16.	Misurazione relativa.	23.	Lettura della misurazione.
17.	Valore di picco

7. UTILIZZO

7.1 ATTIVAZIONE DEL MULTIMETRO

Posizionare il selettore (fig. 8) su una posizione diversa da OFF.

7.2 ARRESTO DEL MULTIMETRO

Arresto manuale

Posizionare il selettore (fig. 8) su OFF.

Arresto automatico

Il multimetro si spegne automaticamente 30 minuti dopo l'ultima misurazione.

Annullare l'arresto automatico

1. Posizionare il selettore (fig. 8) su OFF.

2. Tenere premuto il tasto ZERO (fig. 9) e girare il selettore (fig. 8) su una posizione diversa da OFF.

Scompare l'icona e l'arresto automatico viene disattivato.

Riavviare l'arresto automatico

1. Posizionare il selettore (fig. 8) su OFF.

2. Posizionare il selettore (fig. 8) su una posizione diversa da OFF.

Compare l'icona ⚙e l'arresto automatico viene attivato.

7.3 MISURAZIONE DELLA TENSIONE.

Leggere le disposizioni di sicurezza prima dell'uso.

Gamme di misurazioni automatiche 600 V DC / AC.

1. Posizionare il selettore (fig. 8) sul simbolo di tensione.

- per misurare una tensione continua.

- per misurare una tensione alternata.

1. Inserire il connettore nero nel terminale COM (fig. 1) il rosso nel terminale + (fig. 10) e leggere il valore della tensione una volta che si è stabilizzata.

Quando compare l'icona AUTO (fig. 23) il multimetro determina la gamma di misurazione ottimale.

In caso di tensione continua, l'icona « - » (fig. 11) indica un'inversione di polarità dei tasti.

Se compare « OL » vuol dire che c'è stato un superamento di capacità.

Per visualizzare il valore massimo (PEAK), vedere par 7.9.

Per memorizzare il valore letto (DATA HOLD), vedere par. 7.10.

1. Posizionare il selettore su OFF.

7.4 MISURAZIONE DELLA CORRENTE CONTINUA

Leggere le disposizioni di sicurezza prima dell'uso.

Gamme di misurazioni automatiche : 10 A DC - 100 A DC (3 gamme).

1. Posizionare il commutatore (fig. 8) su Zero .

2. Premere il tasto ZERO (fig. 9) per regolare lo zero.

Viene visualizzata l'icona △; il valore è memorizzato come valore di riferimento rispetto alle misurazioni successive. Premere nuovamente il tasto ZERO (fig. 9) per uscire dalla modalità zero.

1. Premere il nottolino (fig. 3) per aprire la pinza (fig. 5) e collocare un conduttore al centro della pinza (Fig. 3).

Nota : non inserire mai i due conduttori + e - di un medesimo circuito nella pinza, la lettura sarà in tal caso nulla.

1. Leggere il valore della corrente una volta che si è stabilizzata.

Quando compare l'icona AUTO (fig. 15) il multimetro determina la gamma di misurazione ottimale.

In caso di tensione continua, l'icona « - » (fig. 11) indica un'inversione di polarità dei tasti ; riferirsi al riferimento « + » inciso sulla pinza (fig. 6).

Se compare « OL » vuol dire che c'è stato un superamento di capacità.

Per visualizzare il valore massimo vedere par § 7.9.

Per memorizzare il valore letto (DATA HOLD), vedere § 7.10.

1. Aprire la pinza liberare il conduttore e posizionare il selettore su OFF.

7.5 MISURAZIONE DI CORRENTE ALTERNATA

Gamme di misurazioni automatiche 10 A AC - 100 A AC (3 gamme).

1. Posizionare il selettore (fig. 8) su .

Le icone (fig. 15 e 21) vengono visualizzate.

1. Premere il nottolino (fig. 3) per aprire la pinza (fig. 6) e collocare un conduttore al centro (Fig. 3).

Nota : non inserire mai i due conduttori di un medesimo circuito nella pinza, la lettura sarà in tal caso nulla.

1. Leggere il valore della corrente una volta che si è stabilizzata.

Quando compare l'icona AUTO (fig. 15) il multimetro determina la gamma di misurazione ottimale.

Per visualizzare il valore massimo vedere par. 7.9.

Per memorizzare il valore letto, vedere par. 7.10.

Se compare « OL » vuol dire che c'è stato un superamento di capacità.

1. Aprire la pinza, liberare il conduttore e posizionare il selettore su OFF.

7.6 MISURAZIONE DI RESISTENZA

Leggere le disposizioni di sicurezza prima dell'uso. Il circuito deve essere obbligatoriamente fuori tensione.

Gamme di misurazioni automatiche : 0 - 10 kΩ (1 gamme).

1. Posizionare il selettore (fig. 8) su Ω·.

2. Inserire il cavo nero nel terminale COM (fig. 1) e il cavo rosso nel terminale + (fig. 10) e leggere il valore. Se compare OL vuol dire che c'è stato un superamento di capacità. Quando compare l'icona AUTO (fig. 15) il multimetro determina la gamma di misurazione ottimale.

3. Posizionare il selettore su OFF.

7.7 TEST DI CONTINUITÀ

Leggere le disposizioni di sicurezza prima dell'uso. Il circuito deve essere obbligatoriamente fuori tensione.

1. Posizionare il selettore (fig. 8) su Ω·.

2. Inserire il cavo nero nel terminale COM (fig. 1) il rosso nel terminale + (fig. 10) e applicare i puntali di tasto sul circuito da verificare.

Il segnale sonoro sarà udibile quando il circuito da controllare è continuo o con resistenza inferiore a 100 Ω ± 20 Ω.

1. Posizionare il selettore su OFF.

7.8 USCITA SEGNALE ANALOGICO

Leggere le disposizioni di sicurezza prima dell'uso.

1. Posizionare il selettore (fig. 8) su o .

2. Inserire il cavo nel terminale COM (fig. 1) un altro nel terminale + (fig. 10). Applicare le estremità dei 2 cavi ad un oscilloscopio o ad un altro multimetro.

3. Premere il nottolino (fig. 3) per aprire la pinza (fig. 5) e collocare un conduttore al centro (fig. 3).

4. Una volta richiusa la pinza, leggere il segnale analogico sull'oscilloscopo o il multimetro.

Se il segnale misurato è continuo, il segnale di uscita sarà continuo. Se il segnale misurato è alternato, il segnale di uscita sarà alternato.

1. Aprire la pinza, liberare il conduttore e posizionare il selettore su OFF.

7.9 FUNZIONE MAX (VISUALIZZA VALORE MASSIMO - PEAK)

1. Posizionare il selettore su e premere HOLD (fig. 7) durante la misurazione fino a quando non compare l'icona P (fig. 17).

2. Effettuare la misurazione.

La misurazione massima verrà automaticamente aggiornata.

1. Per annullare la funzione, premere su HOLD (fig. 7) per 2 secondi.

7.10 FUNZIONE HOLD (MEMORIZZA VALORE LETTO - DATA HOLD)

1. Posizionare il selettore su A A V e premere HOLD (fig. 7) pendant 2 secondes. Viene visualizzata l'icona H (fig. 18).

2. Effettuare la misurazione.

La misurazione è stata memorizzata.

1. Per annullare la funzione, premere su HOLD (fig. 7) per 2 secondi. Scompare l'icona H (fig. 18).

7.11 MISURAZIONE RELATIVA

1. Premere il tasto △ ZERO (fig. 9) per attivare la modalità zero. Viene visualizzata l'icona △; il valore è memorizzato come valore di riferimento rispetto alle misurazioni successive. Premere nuovamente il tasto △ ZERO (fig. 9) per uscire dalla modalità zero.

Leggere le disposizioni di sicurezza prima dell'uso. Il circuito deve essere obbligatoriamente fuori tensione.

Sostituire le pile quando compare l'icona 📄 (fig. 13) :

1. Scollegare i puntali di tasto.
2. Posizionare il commutatore su OFF.
3. Togliere vite di fissaggio e coperchio di alloggiamento pile. Sostituire le 2 pile 1,5 V (AAA) rispettando le polarità.
4. Rimontare il tutto (coperchio di alloggiamento pile e vite).

Nota : togliere le pile in caso di inutilizzo prolungato del multimetro.

9. CARATTERISTICHE

9.1 GENERALI

Misurazione dei valori	Tensioni continue, tensioni alternate, corrente alternata, corrente continua, resistenza, test di continuità.
Visore	4 cifre (9999 punti).
Indicazione di polarità	Segno « - »
Gamma	Selezione di gamma automatica.
Funzioni ulteriori selezionabili	Arresto automatico (attivo o no).Visualizzazione superamento capacità.Misurazione max (Max Hold).Memorizzazione della mis (Data Hold).Modalità zero, misurazioni relative.
Indicazione usura pile	Simbolo di pile che si stanno scaricando [IMAGE]
Frequenza di campionatura	Circa 2 volte al secondo.
Uscita analogica	Sulle gamme ACA e DCA.10 mV/A (20 kHz ± 3 dB).Precisione : ± 4.5% di lettura +0.5 mV.Impedenza di uscita : circa 3 k .Protezione di sovraccarico: 600 VRMS.
Utilizzo	0 - 40°C (32 °F - 122 °F). RH < 80 %, assenza di condensa.
Conservazione	da -10°C a 60°C (14 – 140 °F).RH < 70 %, senza condensa e senza batterie.
Pile	2 pile 1,5 V tipo AAA.
Autonomia (misurata in VDC)	45 ore (pile alcaline).
Dimensioni e massa	202 x 70 x 34 mm (L x l x H).180 g con batterie.
Grado inquinante	2.
IEC	IEC 61010-1, IEC 61010-2-033, 300 V, CAT III.
Strumentazione fornita	2 pile 1,5 V tipo AAA.Due cavetti.Istruzioni d'uso.Una borsa di trasporto.

9.2 TECNICHE

Condizioni di riferimento : 18°C - 28°C ; RH < 80 %, assenza di condensa.

Normativa: NF IEC 61010-1, IEC 61010-2-033, 300 V, CAT III.

La precisione varia dal 5% al 100% di ogni gamma.

Vedere tabella a pagina 34.

CONDICIONES GENERALES DE GARANTÍA Y DE SEGURIDAD

1. PRECAUCIONES DE USO
