MANUALE UTENTE Ninebot KickScooter GT1E SEGWAY

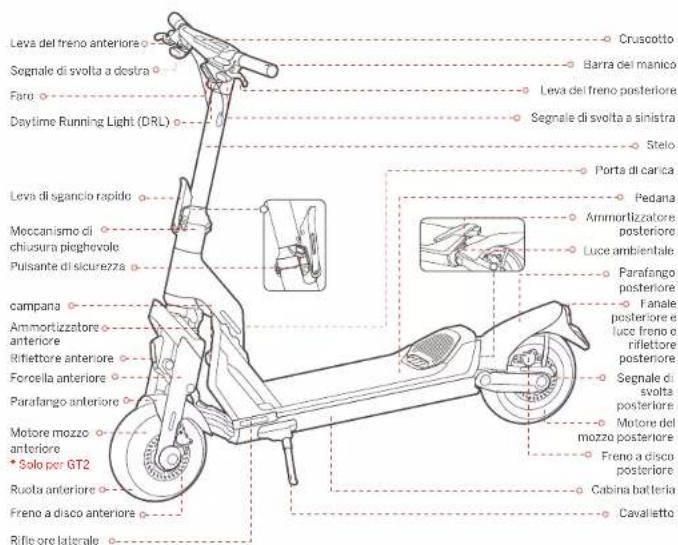

• Solo per GT2 Ruota anteriore Freno a disco anteriore Meccanismo di chiusura pieghevole Pulsante di sicurezza campana Daytime Running Light (DRL) Rifle ore laterale Pedana Porta di carica Luce ambientale Interruttore di controllo sinistro Ammortizzatore posteriore Interruttore di controllo destro Pulsante Alimentazione Acceleratore Pulsante campanello Pulsante degli indicatori di direzione Fanale posteriore e luce freno e riflettore posteriore Segnale di svolta posteriore Motore del mozzo posteriore Freno a disco posteriore Pulsante Alimentazione Nome Funzione Metodo operativo Premere il pulsante di accensione per accendere lo scooter. Tenere premuto per spegnerlo. Nota: disponibile solo quando lo scooter non è bloccato. Premi il pulsante di accensione per riattivare lo schermo quando lo schermo si oscura automaticamente. Quando lo scooter entra automaticamente in modalità PARK, premere il pulsante di accensione per tornare alla modalità di velocità precedente. Durante la connessione allo scooter tramite l'app Segway-Ninebot, premere il pulsante di accensione per confermare la password Bluetooth. Accensione/spegnimento Sveglia lo schermo Torna al precedente modalità velocità (solo per GT2) Conferma la password Bluetooth Premere il lato sinistro/destro del pulsante dell'indicatore di direzione, l'indicatore di direzione sinistro/destro si spegnerà dopo tre lampeggi. premere e tenere premuto il lato sinistro/destro del pulsante dell'indicatore di direzione, l'indicatore di direzione sinistro/destro continuerà a lampeggiare fino a quando viene rilasciato. Acceleratore Ruota l'acceleratore per accelerare. Premere il pulsante campanello, lo scooter emetterà un segnale acustico.

1) Premere l'interruttore di controllo destro per attivare la modalità BOOST. * Solo in modalità RACE.

2) Premere di nuovo o cambia la modalità velocità per disattivarla.

Interruttore di controllo sinistro Interruttore di controllo destro Pulsante degli indicatori di direzione Accendere/spegnere il faro Ruotare l'interruttore di controllo sinistro in senso orario/antiorario per spegnere/accendere il faro. Attiva/disattiva la modalità crociera (solo per GT2) Passa da 1WD a 2WD (solo per GT2) Premere l'interruttore di controllo sinistro per attivare la modalità di crociera e lo scooter navigherà a velocità costante. Premere di nuovo per spegnerlo. Quando lo scooter è completamente fermo, tenere premuto l'interruttore di comando sinistro per passare dalla modalità 1WD a 2WD. Ruotare in senso orario/antiorario per passare da una modalità di velocità all'altra.Cambio di modalità Attiva la modalità BOOST (solo per GT2) Passa alla modalità WALK Per GT1: quando lo scooter è completamente fermo, premere l'interruttore di comando destro per passare alla modalità WALK. A questo punto, premi nuovamente l'interruttore di controllo destro per tornare alla modalità di velocità precedente. Per GT2: quando lo scooter è completamente fermo, tenere premuto l'interruttore di comando destro per passare alla modalità WALK. A questo punto, tieni premuto nuovamente l'interruttore di controllo destro per tornare alla modalità di velocità precedente. Accelerare Accendi il campanello Pulsante campanello Attiva/disattiva sinistra/destra segnale

111) Con le due ruote motrici, la funzione SDTC si attiva automaticamente nelle modalità

non RACE. Nota: questa funzione aiuta a prevenire lo slittamento delle ruote e a mantenere la stabilità quando accelerando.

2) Con la trazione integrale, la funzione SDTC si spegne automaticamente in modalità

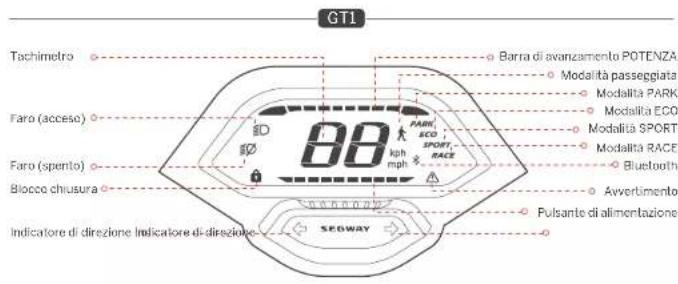

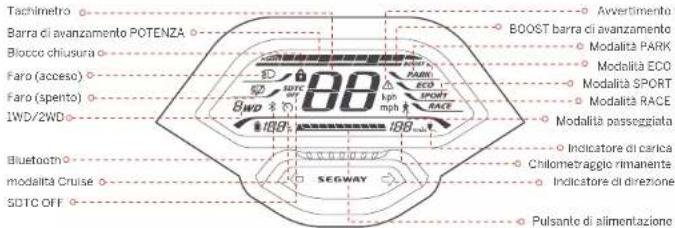

RACE. Cruscotto Barra di avanzamento POTENZA modalità Cruise Bluetooth Tachimetro BOOST barra di avanzamento Avvertimento Avvertimento Modalità PARK Modalità ECO Barra di avanzamento POTENZA Modalità SPORT Modalità RACE Modalità PARK Modalità ECO Modalità SPORT Modalità RACE Bluetooth Modalità passeggiata Pulsante di alimentazione Chilometraggio rimanente Indicatore di carica SDTC OFF Pulsante di alimentazione Tachimetro Faro (acceso) Blocco chiusura Faro (spento) 1WD/2WD Faro (acceso) Faro (spento) Indicatore di direzione Indicatore di direzione Indicatore di direzione Il simbolo mostra la potenza di uscita del motore dello scooter. Simbolo Il simbolo mostra la velocità attuale dello scooter. Il simbolo mostra la carica residua della batteria in percentuale della batteria e barra della batteria. Il simbolo indica che lo scooter è connesso all'app Segway-Ninebot. Il simbolo indica il chilometraggio residuo dello scooter. Il simbolo indica che lo scooter è in carica. Il simbolo mostra la carica residua della batteria nella barra della batteria. Significato Modalità passeggiata Blocco chiusura GT1 GT2 L'icona 1WD indica che lo scooter è in modalità di trazione integrale. L'icona 2WD indica che lo scooter è in modalità a due ruote motrici. Nome Descrizione Barra di avanzamento POTENZA Tachimetro modalità Cruise (GT2) Blocco chiusura 1WD/2WD (GT2) Pulsante di alimentazione (GT2) Pulsante di alimentazione (GT1) BOOST barra di avanzamento (GT2) Bluetooth Avvertimento Chilometraggio rimanente Indicatore di carica SDTC OFF (GT2)

1) In modalità ECO, SPORT o RACE, premere l'interruttore di controllo sinistro per

attivare la modalità crociera quando la velocità è di 5 km/h (3,1 mph). Una volta acceso, lo scooter navigherà alla velocità attuale.

2) Disattiva la modalità crociera con i seguenti metodi:

Metodo 1: ruotare l'acceleratore o premere le leve del freno. Metodo 2: premere l'interruttore di controllo sinistro. Metodo 3: cambia la modalità di velocità. NON attivare la modalità crociera in ambienti complessi, maltempo o condizioni stradali indesiderabili. Potrebbero verificarsi gravi pericoli o lesioni. Quando lo scooter è bloccato tramite l'app Segway-Ninebot:

1) Lo schermo si spegnerà in 3 secondi, a questo punto, premere il pulsante di

accensione per riattivare lo schermo.

2) Lo scooter emetterà l'allarme con luci lampeggianti quando viene spostato per 3

3) Lo scooter continuerà a emettere un segnale acustico quando viene spostato per

10 secondi e se lo scooter viene spostato di nuovo entro 60 secondi, il segnale acustico non si interrompe. Quando lo scooter è sbloccato, si spegnerà automaticamente se non viene eseguita alcuna operazione entro 10 minuti. Nota: abilita/disabilita questa funzione tramite l'app Segway-Ninebot.

1) Premere l'interruttore di controllo destro per attivare la modalità BOOST. * Solo in

2) Ruotare l'acceleratore per accelerare più velocemente.

3) Premere di nuovo l'interruttore di controllo destro o cambiare la modalità velocità

per disattivarlo. Quando la modalità BOOST è attivata, lo scooter accelererà più velocemente. NON applicare questa funzione in ambienti complessi, maltempo o condizioni stradali indesiderabili. Potrebbero verificarsi gravi pericoli o lesioni. Il simbolo indica che la funzione SDTC (Segway Dynamic Traction Control) è disattivata. Il simbolo indica che la modalità Cruise è attivata. Quando l'icona si accende, significa che lo scooter è bloccato. Il simbolo mostra il tempo di accelerazione rimanente disponibile della modalità BOOST. Il simbolo indica che lo scooter ha rilevato un errore. Il codice di errore verrà visualizzato sul dashboard. Vedere pagina 8 per possibili cause e soluzioni. IT IT

1) Ruotare l'interruttore di controllo destro.

2) Per GT2: Quando lo scooter è in modalità ECO, SPORT o RACE, entrerà automaticamente

Modalità PARK nelle seguenti circostanze: Parcheggia o fermati per più di 5 secondi dopo la guida. Parcheggiare o fermarsi per più di 20 secondi quando non si guida.

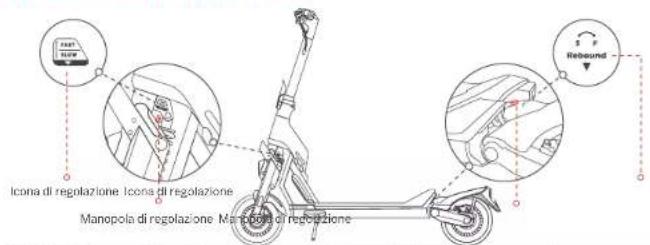

• A questo punto, premi il pulsante di accensione per tornare alla modalità precedente. Introduzione alle modalità di velocità Regolazione dell'ammortizzatore S (rimbalzo lento): aumenta la resistenza al rimbalzo ruotando la manopola di regolazione in senso orario. F (rimbalzo veloce): diminuire la resistenza al rimbalzo ruotando la manopola di regolazione in senso antiorario. Nota: l'ammortizzatore è impostato sulla posizione predefinita prima di lasciare la fabbrica. Si prega di seguire i passaggi precedenti per regolarlo in base alle proprie abitudini di guida. Manopola di regolazione Manopola di regolazione Icona di regolazione Icona di regolazione Modalità/ modello Ruotare l'interruttore di controllo destro. Ruotare l'interruttore di controllo destro. Ruotare l'interruttore di controllo destro. Cambiare i metodi GTI (Limite di velocità) GT2 (Limite di velocità) （passeggiata） Dati tecnici Articolo Parametro Utente Prodotto Parametri macchina Batteria Motore

1) Quando lo scooter è completamente fermo, ruotare l'interruttore di comando destro.

2) Per GT1: premere l'interruttore di controllo destro. Per GT2: tieni premuto l'interruttore di

controllo destro. Nota: in questa modalità, ruotare leggermente l'acceleratore per camminare con lo scooter a bassa velocità. Nome Modello Lunghezza × Larghezza × Altezza Piegato: Lunghezza × Larghezza × Altezza Peso netto Carico utile Età consigliata Altezza Richiesta 150 kg (331 lbs) 14–60 anni 120–200 cm (3’11”–6’6”) Modello Tensione nominale Tensione di ricarica massima Energia nominale Capacità nominale Temperatura ambiente di ricarica Sistema di gestione batteria Tipo di motore Potenza nominale Potenza massima Motore mozzo raffreddato ad aria

Interasse Altezza libera dal suolo Sistema di guida Velocità massima Autonomia teorica [1] Gamma Tipica [2] Inclinazione Massima Terreno attraversabile Temperatura di funzionamento Temperatura di immagazzinamento Classe IP Durata della carica (singola) [3] Durata della ricarica (doppia) [3] 1147 mm 140 mm 1WD (una ruota motrice) Circa 15.5 mph (25 km/h) Circa 43.5 miles (70 km) N/A Circa 23% Asfalto/pavimentazione piatta; ostacoli < 0,4 in (1 cm); intervalli < 1,2 in (3 cm) -10 a 40°C (14 a 104°F) -20 a 45°C (-4 a 113°F) IPX4 Circa 12 h Circa 6 h Segway SuperScooter GT2 GT2P Circa 16 h Circa 8 h 1512 Wh 30 Ah NDAF5030A

[1] Autonomia teorica: testata durante la guida con una batteria carica, 75 kg (165 libbre) di carico, 25°C (77°F), alla velocità media di 12,4 mph (20 km/h) sull'asfalto. [2] Gamma Tipica: testata durante la guida con una batteria carica, 75 kg (165 libbre) di carico, 25°C (77°F), alla velocità media di 24,9 mph (40 km/h) sull'asfalto.

• Alcuni fattori che potrebbero influire sull’ autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc. [3]: Carica singola: corrente di ingresso nominale fino a 2 A durante la ricarica con caricatore singolo. Doppia carica: corrente di ingresso nominale fino a 4 A durante la ricarica con due caricabatterie specificati dal produttore. Pneumatici Altre Bluetooth Banda/e di frequenza Max. Potenza RF 2.4000–2.4835 GHz 20 mW Caricatore Modello Tensione di ingresso Tensione in uscita max. Potenza di Uscita Uscita nominale Pneumatici Pressione dei pneumatici Materiale Pneumatici tubeless autosigillanti da 11 pollici 32 psi Gomma Modalità di guida Sistema di sospensione Sistema di frenaggio Modalità passeggiata, Modalità PARK, Modalità ECO, Modalità SPORT, Modalità RACE Sospensione a molla anteriore e posteriore Ammortizzatore anteriore e posteriore regolabile Freni a disco anteriori e posterior Articolo Parameter Errori e soluzioni comuni Codice di errore Cause possibili Soluzione

Anomalia dell'acceleratore Errore di comunicazione con il dashboard Errore di comunicazione della batteria Anomalia indicatori di direzione Anomalia del faro Rilevamento dell'acqua nella parte superiore dello stelo Protezione da sovratensione del controller del motore Si prega di provare ad applicare la dissipazione del calore per lo scooter. Prova ad applicare la dissipazione del calore per la ruota motrice posteriore. Prova ad applicare la dissipazione del calore per la ruota motrice posteriore. Si prega di contattare il servizio post-vendita o un rivenditore autorizzato. Si prega di contattare il servizio post-vendita o un rivenditore autorizzato. Si prega di contattare il servizio post-vendita o un rivenditore autorizzato. Si prega di contattare il servizio post-vendita o un rivenditore autorizzato. Si prega di contattare il servizio post-vendita o un rivenditore autorizzato. Si prega di provare ad applicare la dissipazione del calore per lo scooter. Protezione da sottotensione della batteria/controllore del motore Elevata temperatura della ruota motrice anteriore Errore del sensore di corrente della ruota motrice anteriore Sovracorrente della ruota motrice anteriore Mancanza di fase del motore della ruota motrice anteriore Elevata temperatura della ruota motrice posteriore Errore del sensore di corrente della ruota motrice posteriore Sovracorrente della ruota motrice posteriore Mancanza di fase del motore della ruota motrice posteriore Alta temperatura dello scooter Alta temperatura della batteria Bassa temperatura della batteria Stallo della ruota motrice anteriore Stallo della ruota motrice posteriore Errore sensore hall motore posteriore Errore sensore hall motore anteriore Si prega di provare a caricare lo scooter. Si prega di provare a riscaldare lo scooter. Riavvia lo scooter e riprova. Riavvia lo scooter e riprova. Riavvia lo scooter e riprova. Riavvia lo scooter e riprova.

11esistono sistemi di raccolta differenziata per batterie e accumulatori usati. Per favore, smaltisci correttamente le batterie e gli accumulatori presso la tua comunità locale di raccolta/riciclaggio dei rifiuti centro. Direttiva sulle apparecchiature radio Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto elencato in questa sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva sulle apparecchiature radio 2014/53/UE. Direttiva sulla restrizione dell'uso di determinate sostanze pericolose (RoHS). Ninebot (Changzhou) Tech Co., Ltd. dichiara che l'intero prodotto comprese le parti (cavi, cavi e così via) soddisfa i requisiti della Direttiva RoHS 2011/65/UE e modifica della Direttiva delegata (UE) 2015/863 della Commissione sulla limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (""RoHS recast"" o ""RoHS 2.0""). Direttiva macchine Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto elencato in questa sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva Macchine 2006/42/CE. Rappresentante autorizzato: Segway-Ninebot EMEA, Dynamostraat 7, 1014 BN Amsterdam, The Netherlands Ninebot (Changzhou) Tech Co., Ltd. dichiara che il modello del prodotto: GT1E, GT2P è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva sulle apparecchiature radio 2014/53/UE e della Direttiva Macchine 2006/42/CE e della Direttiva RoHS 2011/65/UE e modifica Direttiva delegata (UE) 2015/863 della Commissione. La dichiarazione di conformità può essere visionata al seguente indirizzo: http://eu-en.segway.com/support-instructions Questo prodotto è certificato da CSA Group per ANSI/CAN/UL-2272. La batteria è conforme a UN/DOT 38.3. La batteria è conforme a ANSI/CAN/UL-2271. Dichiarazione di conformità dell'Unione Europea Informazioni sullo smaltimento per gli utenti dei rifiuti di apparecchiature elettriche ed elettroniche Questo simbolo sul prodotto o sulla sua confezione indica che i prodotti elettrici ed elettronici usati non devono essere mischiati con i rifiuti urbani indifferenziati. Per un corretto trattamento, è tua responsabilità smaltire le apparecchiature di scarto provvedendo a restituirle ai punti di raccolta designati. Il corretto smaltimento di questo prodotto consentirà di risparmiare risorse preziose e di prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare da una gestione inappropriata dei rifiuti. Potrebbero essere applicate sanzioni per lo smaltimento non corretto di questi rifiuti, in conformità con la legislazione nazionale. Si prega di contattare l'autorità locale per ulteriori dettagli sul punto di raccolta designato più vicino. Informazioni sul riciclaggio della batteria per gli utenti Questo simbolo significa che batterie e accumulatori, alla fine del loro ciclo di vita, non devono essere mischiati con i rifiuti urbani indifferenziati. La tua partecipazione è una parte importante dello sforzo per ridurre al minimo l'impatto di batterie e accumulatori sull'ambiente e sulla salute umana Per un corretto riciclaggio è possibile restituire questo prodotto o le batterie o gli accumulatori in esso contenuti al proprio fornitore o in un punto di raccolta designato. Il corretto smaltimento di questo prodotto consentirà di risparmiare risorse preziose e di prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare da una gestione inappropriata dei rifiuti. Potrebbero essere applicate sanzioni per lo smaltimento non corretto di questi rifiuti, in conformità con la legislazione nazionale. Certificazioni

IT IT01 02 03 04 05 06 07 08 09 101211Segway, Segway GT, Segway-Ninebot e Rider Design sono marchi di Segway Inc.; Android è un marchio di Google Inc., App Store è un marchio di servizio di Apple Inc. I rispettivi proprietari si riservano i diritti sui propri marchi e diritti d'autore, ecc. citati in questo manuale. Abbiamo cercato di includere descrizioni e istruzioni per tutte le funzioni del SuperScooter al momento della stampa. Tuttavia, a causa del costante miglioramento delle caratteristiche del prodotto e delle modifiche al design, il tuo SuperScooter potrebbe differire leggermente da quello mostrato in questo documento. Scansiona il codice QR sulla copertina di questo manuale o visita l'App Store di Apple (iOS) o il Google Play Store (Android) per scaricare e installare l'app Segway-Ninebot. Tieni presente che esistono più modelli Segway e Ninebot con funzioni diverse e alcune delle funzioni qui menzionate potrebbero non essere applicabili al tuo prodotto. Il produttore si riserva il diritto di modificare il design e la funzionalità del prodotto e della documentazione SuperScooter senza preavviso. © 2022 Ninebot (Beijing) Tech Co. Ltd. Tutti i diritti riservati. （※L'app Segway-Ninebot può supportare SuperScooter con Bluetooth integrato） Marchio5

11Il produttore si riserva il diritto di apportare modifiche al prodotto, aggiornare gli aggiornamenti del firmware e aggiornare questo manuale in qualsiasi momento. Visitare www.segway.com o controllare l'app Segway-Ninebot per scaricare l'ultimo manuale utente e materiali. È necessario installare l'App, attivare il proprio KickScooter e ottenere gli ultimi aggiornamenti e le istruzioni di sicurezza. La figura è da considerarsi solo come riferimento. Si prega di far riferimento al prodotto attuale per maggiori dettagli. Scansiona il codice QR per scaricare l'app Segway-Ninebot. Manual del producto Traducción de las instrucciones originalesDiagrama Funciones del manillar Manillar Eje Guardabarros trasero Freno de disco trasero Motor de rueda trasero Compartimento de las baterías Pata de apoyo Señal de giro trasero Palanca del freno trasero Señal de giro a la izquierda Panel de control Palanca del freno delantero Faro Señal de giro a la derecha Palanca de liberación rápida Horquilla delantera Reector delantero Amortiguador delantero Guardabarros delantero Motor de rueda delantero

1008 Wh 20 Ah 0 a 40°C ( 32 a 104°F) Protezione da sovrariscaldamento, scarico, cortocircuito, sovracorrente e sovraccarica

1) Con le due ruote motrici, la funzione SDTC si attiva automaticamente nelle modalità

non RACE. Nota: questa funzione aiuta a prevenire lo slittamento delle ruote e a mantenere la stabilità quando accelerando.

2) Con la trazione integrale, la funzione SDTC si spegne automaticamente in modalità

1) Ruotare l'interruttore di controllo destro.

2) Per GT2: Quando lo scooter è in modalità ECO, SPORT o RACE, entrerà automaticamente

Modalità PARK nelle seguenti circostanze: Parcheggia o fermati per più di 5 secondi dopo la guida. Parcheggiare o fermarsi per più di 20 secondi quando non si guida.

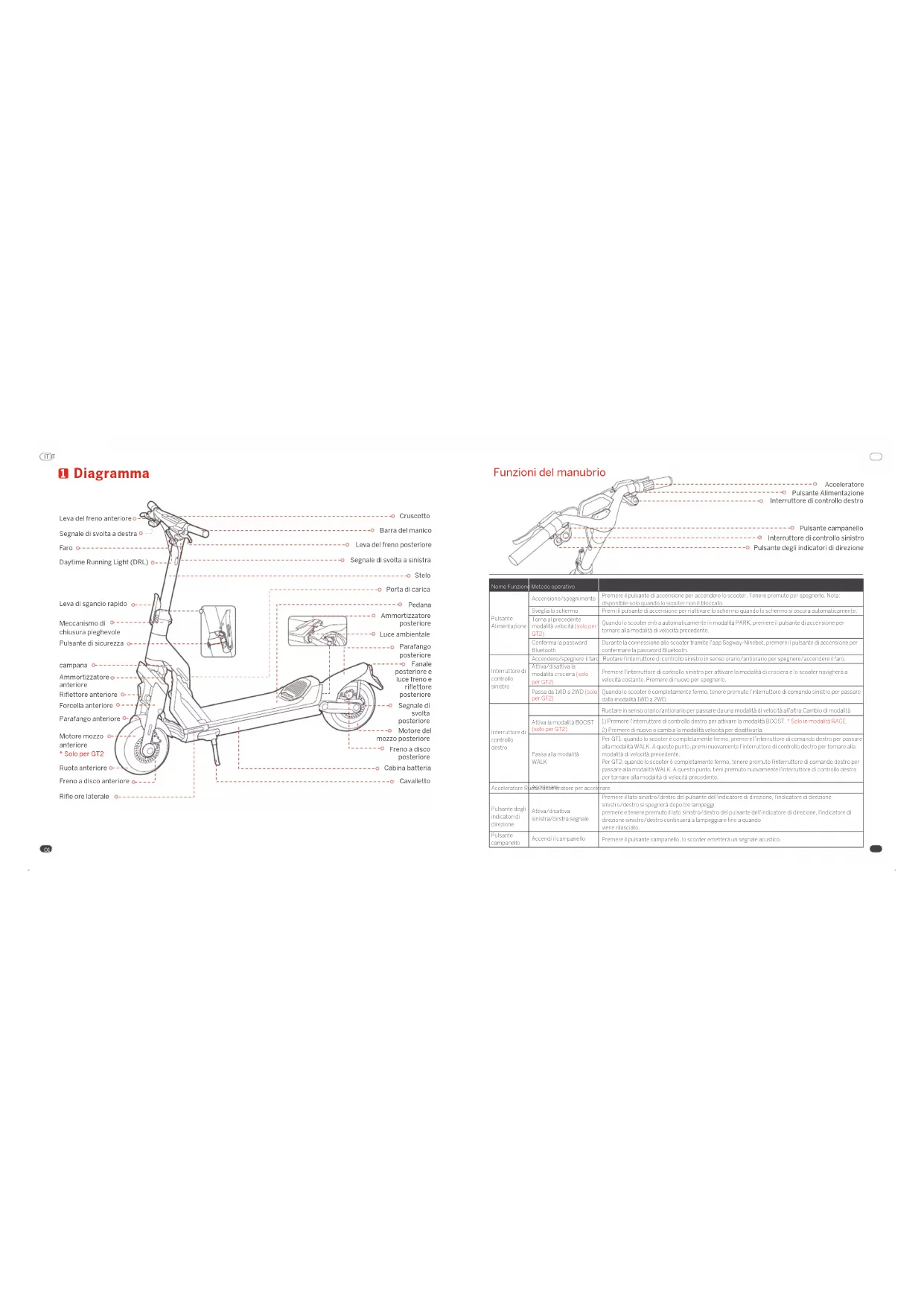

• A questo punto, premi il pulsante di accensione per tornare alla modalità precedente. Diagramma Funzioni del manubrio Introduzione alle modalità di velocità Regolazione dell'ammortizzatore Cruscotto S (rimbalzo lento): aumenta la resistenza al rimbalzo ruotando la manopola di regolazione in senso orario. F (rimbalzo veloce): diminuire la resistenza al rimbalzo ruotando la manopola di regolazione in senso antiorario. Nota: l'ammortizzatore è impostato sulla posizione predefinita prima di lasciare la fabbrica. Si prega di seguire i passaggi precedenti per regolarlo in base alle proprie abitudini di guida. Barra del manico Stelo Parafango posteriore Cabina batteria Cavalletto Leva del freno posteriore Segnale di svolta a sinistra Cruscotto Barra di avanzamento POTENZA modalità Cruise Bluetooth Tachimetro Leva del freno anteriore Faro Segnale di svolta a destra Leva di sgancio rapido Forcella anteriore Riflettore anteriore Ammortizzatore anteriore Parafango anteriore Motore mozzo anteriore

• Solo per GT2 Ruota anteriore Freno a disco anteriore Meccanismo di chiusura pieghevole Pulsante di sicurezza campana Daytime Running Light (DRL) Rifle ore laterale Pedana Porta di carica Luce ambientale Interruttore di controllo sinistro Ammortizzatore posteriore Interruttore di controllo destro Pulsante Alimentazione Acceleratore BOOST barra di avanzamento Avvertimento Avvertimento Modalità PARK Modalità ECO Pulsante campanello Pulsante degli indicatori di direzione Barra di avanzamento POTENZA Modalità SPORT Modalità RACE Modalità PARK Modalità ECO Modalità SPORT Modalità RACE Bluetooth Modalità passeggiata Pulsante di alimentazione Chilometraggio rimanente Indicatore di carica SDTC OFF Pulsante di alimentazione Manopola di regolazione Manopola di regolazione Icona di regolazione Icona di regolazione Tachimetro Faro (acceso) Blocco chiusura Faro (spento) 1WD/2WD Faro (acceso) Faro (spento) Indicatore di direzione Indicatore di direzione Indicatore di direzione Modalità/ modello Ruotare l'interruttore di controllo destro. Ruotare l'interruttore di controllo destro. Ruotare l'interruttore di controllo destro. Cambiare i metodi Il simbolo mostra la potenza di uscita del motore dello scooter. Simbolo Il simbolo mostra la velocità attuale dello scooter. Il simbolo mostra la carica residua della batteria in percentuale della batteria e barra della batteria. Il simbolo indica che lo scooter è connesso all'app Segway-Ninebot. Il simbolo indica il chilometraggio residuo dello scooter. Il simbolo indica che lo scooter è in carica. Il simbolo mostra la carica residua della batteria nella barra della batteria. Significato Modalità passeggiata GTI (Limite di velocità) GT2 (Limite di velocità) Fanale posteriore e luce freno e riflettore posteriore Segnale di svolta posteriore Motore del mozzo posteriore Freno a disco posteriore Blocco chiusura GT1 GT2 （passeggiata） Dati tecnici [1] Autonomia teorica: testata durante la guida con una batteria carica, 75 kg (165 libbre) di carico, 25°C (77°F), alla velocità media di 12,4 mph (20 km/h) sull'asfalto. [2] Gamma Tipica: testata durante la guida con una batteria carica, 75 kg (165 libbre) di carico, 25°C (77°F), alla velocità media di 24,9 mph (40 km/h) sull'asfalto.

• Alcuni fattori che potrebbero influire sull’ autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc. [3]: Carica singola: corrente di ingresso nominale fino a 2 A durante la ricarica con caricatore singolo. Doppia carica: corrente di ingresso nominale fino a 4 A durante la ricarica con due caricabatterie specificati dal produttore. Articolo Parametro Utente Prodotto Parametri macchina Batteria Motore Pneumatici Altre Bluetooth Banda/e di frequenza Max. Potenza RF 2.4000–2.4835 GHz 20 mW Caricatore Pulsante Alimentazione Nome Funzione Metodo operativo Premere il pulsante di accensione per accendere lo scooter. Tenere premuto per spegnerlo. Nota: disponibile solo quando lo scooter non è bloccato. Premi il pulsante di accensione per riattivare lo schermo quando lo schermo si oscura automaticamente. Quando lo scooter entra automaticamente in modalità PARK, premere il pulsante di accensione per tornare alla modalità di velocità precedente. Durante la connessione allo scooter tramite l'app Segway-Ninebot, premere il pulsante di accensione per confermare la password Bluetooth. Accensione/spegnimento Sveglia lo schermo Torna al precedente modalità velocità (solo per GT2) Conferma la password Bluetooth Premere il lato sinistro/destro del pulsante dell'indicatore di direzione, l'indicatore di direzione sinistro/destro si spegnerà dopo tre lampeggi. premere e tenere premuto il lato sinistro/destro del pulsante dell'indicatore di direzione, l'indicatore di direzione sinistro/destro continuerà a lampeggiare fino a quando viene rilasciato. Acceleratore Ruota l'acceleratore per accelerare. Premere il pulsante campanello, lo scooter emetterà un segnale acustico.

1) Premere l'interruttore di controllo destro per attivare la modalità BOOST. * Solo in modalità RACE.

2) Premere di nuovo o cambia la modalità velocità per disattivarla.

Interruttore di controllo sinistro Interruttore di controllo destro Pulsante degli indicatori di direzione Accendere/spegnere il faro Ruotare l'interruttore di controllo sinistro in senso orario/antiorario per spegnere/accendere il faro. Attiva/disattiva la modalità crociera (solo per GT2) Passa da 1WD a 2WD (solo per GT2) Premere l'interruttore di controllo sinistro per attivare la modalità di crociera e lo scooter navigherà a velocità costante. Premere di nuovo per spegnerlo. Quando lo scooter è completamente fermo, tenere premuto l'interruttore di comando sinistro per passare dalla modalità 1WD a 2WD. Ruotare in senso orario/antiorario per passare da una modalità di velocità all'altra.Cambio di modalità Attiva la modalità BOOST (solo per GT2) Passa alla modalità WALK Per GT1: quando lo scooter è completamente fermo, premere l'interruttore di comando destro per passare alla modalità WALK. A questo punto, premi nuovamente l'interruttore di controllo destro per tornare alla modalità di velocità precedente. Per GT2: quando lo scooter è completamente fermo, tenere premuto l'interruttore di comando destro per passare alla modalità WALK. A questo punto, tieni premuto nuovamente l'interruttore di controllo destro per tornare alla modalità di velocità precedente. Accelerare Accendi il campanello Pulsante campanello L'icona 1WD indica che lo scooter è in modalità di trazione integrale. L'icona 2WD indica che lo scooter è in modalità a due ruote motrici.

1) Quando lo scooter è completamente fermo, ruotare l'interruttore di comando destro.

2) Per GT1: premere l'interruttore di controllo destro. Per GT2: tieni premuto l'interruttore di

controllo destro. Nota: in questa modalità, ruotare leggermente l'acceleratore per camminare con lo scooter a bassa velocità. Nome Modello Lunghezza × Larghezza × Altezza Piegato: Lunghezza × Larghezza × Altezza Peso netto Carico utile Età consigliata Altezza Richiesta 150 kg (331 lbs) 14–60 anni 120–200 cm (3’11”–6’6”) Modello Tensione nominale Tensione di ricarica massima Energia nominale Capacità nominale Temperatura ambiente di ricarica Sistema di gestione batteria Tipo di motore Potenza nominale Potenza massima Motore mozzo raffreddato ad aria

Modello Tensione di ingresso Tensione in uscita max. Potenza di Uscita Uscita nominale Pneumatici Pressione dei pneumatici Materiale Pneumatici tubeless autosigillanti da 11 pollici 32 psi Gomma Modalità di guida Sistema di sospensione Sistema di frenaggio Modalità passeggiata, Modalità PARK, Modalità ECO, Modalità SPORT, Modalità RACE Sospensione a molla anteriore e posteriore Ammortizzatore anteriore e posteriore regolabile Freni a disco anteriori e posterior Interasse Altezza libera dal suolo Sistema di guida Velocità massima Autonomia teorica [1] Gamma Tipica [2] Inclinazione Massima Terreno attraversabile Temperatura di funzionamento Temperatura di immagazzinamento Classe IP Durata della carica (singola) [3] Durata della ricarica (doppia) [3] 1147 mm 140 mm 1WD (una ruota motrice) Circa 15.5 mph (25 km/h) Circa 43.5 miles (70 km) N/A Circa 23% Asfalto/pavimentazione piatta; ostacoli < 0,4 in (1 cm); intervalli < 1,2 in (3 cm) -10 a 40°C (14 a 104°F) -20 a 45°C (-4 a 113°F) IPX4 Circa 12 h Circa 6 h Segway SuperScooter GT2 GT2P Circa 16 h Circa 8 h 1512 Wh 30 Ah NDAF5030A

3 kW*2, 3000 W*2 Circa 52.6 kg (116 lbs) 2WD (due ruote motrici / trazione integrale) Circa 43.5 mph (70 km/h ) Circa 55.9 miles (90 km) Circa 37.3 miles (60 km) Circa 30% Articolo Parameter Nome Descrizione Barra di avanzamento POTENZA Tachimetro modalità Cruise (GT2) Blocco chiusura 1WD/2WD (GT2) Pulsante di alimentazione (GT2) Pulsante di alimentazione (GT1) BOOST barra di avanzamento (GT2) Bluetooth Avvertimento Chilometraggio rimanente Indicatore di carica SDTC OFF (GT2)

1) In modalità ECO, SPORT o RACE, premere l'interruttore di controllo sinistro per

attivare la modalità crociera quando la velocità è di 5 km/h (3,1 mph). Una volta acceso, lo scooter navigherà alla velocità attuale.

2) Disattiva la modalità crociera con i seguenti metodi:

Metodo 1: ruotare l'acceleratore o premere le leve del freno. Metodo 2: premere l'interruttore di controllo sinistro. Metodo 3: cambia la modalità di velocità. NON attivare la modalità crociera in ambienti complessi, maltempo o condizioni stradali indesiderabili. Potrebbero verificarsi gravi pericoli o lesioni. Quando lo scooter è bloccato tramite l'app Segway-Ninebot:

1) Lo schermo si spegnerà in 3 secondi, a questo punto, premere il pulsante di

accensione per riattivare lo schermo.

2) Lo scooter emetterà l'allarme con luci lampeggianti quando viene spostato per 3

3) Lo scooter continuerà a emettere un segnale acustico quando viene spostato per

10 secondi e se lo scooter viene spostato di nuovo entro 60 secondi, il segnale acustico non si interrompe. Quando lo scooter è sbloccato, si spegnerà automaticamente se non viene eseguita alcuna operazione entro 10 minuti. Nota: abilita/disabilita questa funzione tramite l'app Segway-Ninebot.

1) Premere l'interruttore di controllo destro per attivare la modalità BOOST. * Solo in

2) Ruotare l'acceleratore per accelerare più velocemente.

3) Premere di nuovo l'interruttore di controllo destro o cambiare la modalità velocità

per disattivarlo. Quando la modalità BOOST è attivata, lo scooter accelererà più velocemente. NON applicare questa funzione in ambienti complessi, maltempo o condizioni stradali indesiderabili. Potrebbero verificarsi gravi pericoli o lesioni. Errori e soluzioni comuni Codice di errore Cause possibili Soluzione

Anomalia dell'acceleratore Errore di comunicazione con il dashboard Errore di comunicazione della batteria Anomalia indicatori di direzione Anomalia del faro Rilevamento dell'acqua nella parte superiore dello stelo Protezione da sovratensione del controller del motore Si prega di provare ad applicare la dissipazione del calore per lo scooter. Prova ad applicare la dissipazione del calore per la ruota motrice posteriore. Prova ad applicare la dissipazione del calore per la ruota motrice posteriore. Si prega di contattare il servizio post-vendita o un rivenditore autorizzato. Si prega di contattare il servizio post-vendita o un rivenditore autorizzato. Si prega di contattare il servizio post-vendita o un rivenditore autorizzato. Si prega di contattare il servizio post-vendita o un rivenditore autorizzato. Si prega di contattare il servizio post-vendita o un rivenditore autorizzato. Si prega di provare ad applicare la dissipazione del calore per lo scooter. Protezione da sottotensione della batteria/controllore del motore Elevata temperatura della ruota motrice anteriore Errore del sensore di corrente della ruota motrice anteriore Sovracorrente della ruota motrice anteriore Mancanza di fase del motore della ruota motrice anteriore Elevata temperatura della ruota motrice posteriore Errore del sensore di corrente della ruota motrice posteriore Sovracorrente della ruota motrice posteriore Mancanza di fase del motore della ruota motrice posteriore Alta temperatura dello scooter Alta temperatura della batteria Bassa temperatura della batteria Stallo della ruota motrice anteriore Stallo della ruota motrice posteriore Errore sensore hall motore posteriore Errore sensore hall motore anteriore Si prega di provare a caricare lo scooter. Si prega di provare a riscaldare lo scooter. Riavvia lo scooter e riprova. Riavvia lo scooter e riprova. Riavvia lo scooter e riprova. Riavvia lo scooter e riprova. Attiva/disattiva sinistra/destra segnale Il simbolo indica che la funzione SDTC (Segway Dynamic Traction Control) è disattivata. Il simbolo indica che la modalità Cruise è attivata. Quando l'icona si accende, significa che lo scooter è bloccato. Il simbolo mostra il tempo di accelerazione rimanente disponibile della modalità BOOST. Il simbolo indica che lo scooter ha rilevato un errore. Il codice di errore verrà visualizzato sul dashboard. Vedere pagina 8 per possibili cause e soluzioni.

Questo prodotto è certificato da CSA Group per ANSI/CAN/UL-2272. La batteria è conforme a UN/DOT 38.3. La batteria è conforme a ANSI/CAN/UL-2271. Dichiarazione di conformità dell'Unione Europea Informazioni sullo smaltimento per gli utenti dei rifiuti di apparecchiature elettriche ed elettroniche Questo simbolo sul prodotto o sulla sua confezione indica che i prodotti elettrici ed elettronici usati non devono essere mischiati con i rifiuti urbani indifferenziati. Per un corretto trattamento, è tua responsabilità smaltire le apparecchiature di scarto provvedendo a restituirle ai punti di raccolta designati. Il corretto smaltimento di questo prodotto consentirà di risparmiare risorse preziose e di prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare da una gestione inappropriata dei rifiuti. Potrebbero essere applicate sanzioni per lo smaltimento non corretto di questi rifiuti, in conformità con la legislazione nazionale. Si prega di contattare l'autorità locale per ulteriori dettagli sul punto di raccolta designato più vicino. Informazioni sul riciclaggio della batteria per gli utenti Questo simbolo significa che batterie e accumulatori, alla fine del loro ciclo di vita, non devono essere mischiati con i rifiuti urbani indifferenziati. La tua partecipazione è una parte importante dello sforzo per ridurre al minimo l'impatto di batterie e accumulatori sull'ambiente e sulla salute umana Per un corretto riciclaggio è possibile restituire questo prodotto o le batterie o gli accumulatori in esso contenuti al proprio fornitore o in un punto di raccolta designato. Il corretto smaltimento di questo prodotto consentirà di risparmiare risorse preziose e di prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare da una gestione inappropriata dei rifiuti. Potrebbero essere applicate sanzioni per lo smaltimento non corretto di questi rifiuti, in conformità con la legislazione nazionale. Certificazioni
