BTK 500 - Sega ATIKA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega circolare da cantiere
Marca	ATIKA
Modello	BTK 500
Tensione di alimentazione	400 V trifase, 50 Hz
Potenza assorbita (P1)	6,1 kW (S6 - 40%)
Potenza erogata (P2)	5,0 kW (S6 - 40%)
Velocità di rotazione (a vuoto)	2820 min⁻¹
Diametro lama	500 mm (max 500 mm, min 495 mm)
Foro lama	30 mm
Altezza di taglio massima	175 mm
Dimensioni del tavolo	1050 x 750 mm
Altezza del tavolo	850 mm
Peso	114 kg
Fusibile di rete richiesto	20 A (ritardato)
Tipo di protezione	IP 54
Diametro di raccordo aspirazione	100 mm
Materiale lama	Carburo (HM), 36 denti
Funzioni principali	Taglio longitudinale e trasversale di legno massello, pannelli di fibra, pannelli listellari, MDF
Sicurezza	Cappuccio di protezione, freno motore (<10s), coltello divisore, interruttore con arresto di emergenza
Manutenzione e pulizia	Pulizia con spazzola o aspirapolvere; oliare le parti mobili; sostituire regolarmente la lama
Pezzi di ricambio e riparabilità	Pezzi originali disponibili presso il produttore; riparazioni da parte del servizio assistenza autorizzato
Informazioni generali	Anno di costruzione indicato nell'ultima pagina; garanzia secondo dichiarazione allegata

Domande frequenti - BTK 500 ATIKA

Quale tipo di alimentazione elettrica è necessario per la sega BTK 500?

La sega BTK 500 richiede un'alimentazione 400 V trifase, 50 Hz. Utilizzare una presa CEE 3 poli + N + PE con un interruttore differenziale 30 mA.

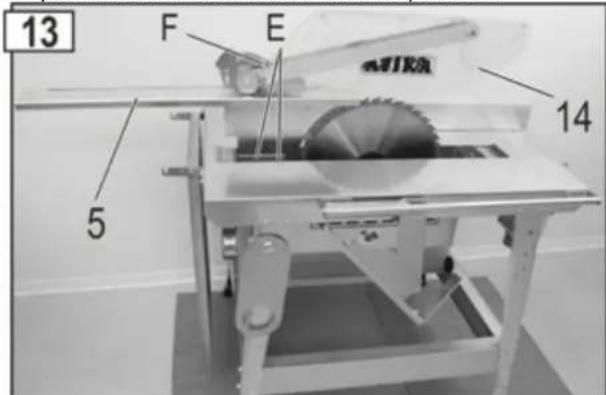

Come sostituire la lama della sega?

Scollegare prima la sega. Sollevare il cappuccio di protezione e l'inserto del tavolo. Utilizzare il mandrino (31) per allentare la vite (26) (filettatura sinistra). Rimuovere la flangia anteriore, sostituire la lama rispettando il senso di rotazione, quindi riavvitare. Rimettere l'inserto del tavolo e il cappuccio.

Qual è l'altezza di taglio massima?

L'altezza di taglio massima è di 175 mm per il modello BTK 500.

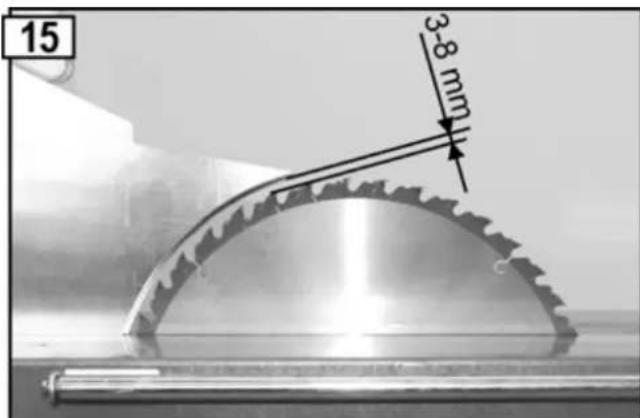

Come regolare il coltello divisore?

Dopo ogni cambio della lama o dell'inserto del tavolo, verificare la regolazione del coltello divisore. Fare riferimento alla figura 15 del manuale per le regolazioni precise. Il coltello deve essere allineato con la lama.

Quali tipi di materiali possono essere tagliati con questa sega?

La sega è progettata per il taglio longitudinale e trasversale di legno massello, pannelli di fibra, pannelli listellari e pannelli MDF, con spessore massimo 175 mm. Utilizzare solo lame in carburo conformi alla norma EN 847-1.

Come effettuare la manutenzione della sega?

Scollegare sempre la sega prima della manutenzione. Pulirla con una spazzola o un aspirapolvere (non con acqua). Oliare le parti mobili con olio biodegradabile. Sostituire la lama se è smussata o danneggiata.

Cosa fare se la lama non si ferma entro 10 secondi?

Ciò indica un difetto del freno motore. Arrestare immediatamente la macchina e far verificare il freno da un elettricista autorizzato o dal servizio di assistenza.

È obbligatorio utilizzare un dispositivo di aspirazione?

È fortemente raccomandato. Il tubo di aspirazione ha un diametro di 100 mm. L'aspirazione riduce i rischi legati alle polveri di legno. La portata d'aria necessaria è di almeno 1150 m³/h.

Quali sono i principali rischi durante l'uso?

I rischi includono lesioni da lama, proiezioni di detriti, contraccolpi, rumore (uso obbligatorio di protezioni acustiche) e inalazione di polveri. Rispettare sempre le istruzioni di sicurezza.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio sono disponibili presso il produttore ATIKA. Indicare il tipo di apparecchio (BTK 500), il numero di serie (vedere targhetta) e il riferimento del pezzo (elenco nel manuale). Utilizzare solo pezzi originali.

MANUALE UTENTE BTK 500 ATIKA

Sega circolare per cantieri

Istruzioni originali - Indicazioni per la sicurezza - Pezzi di ricambio

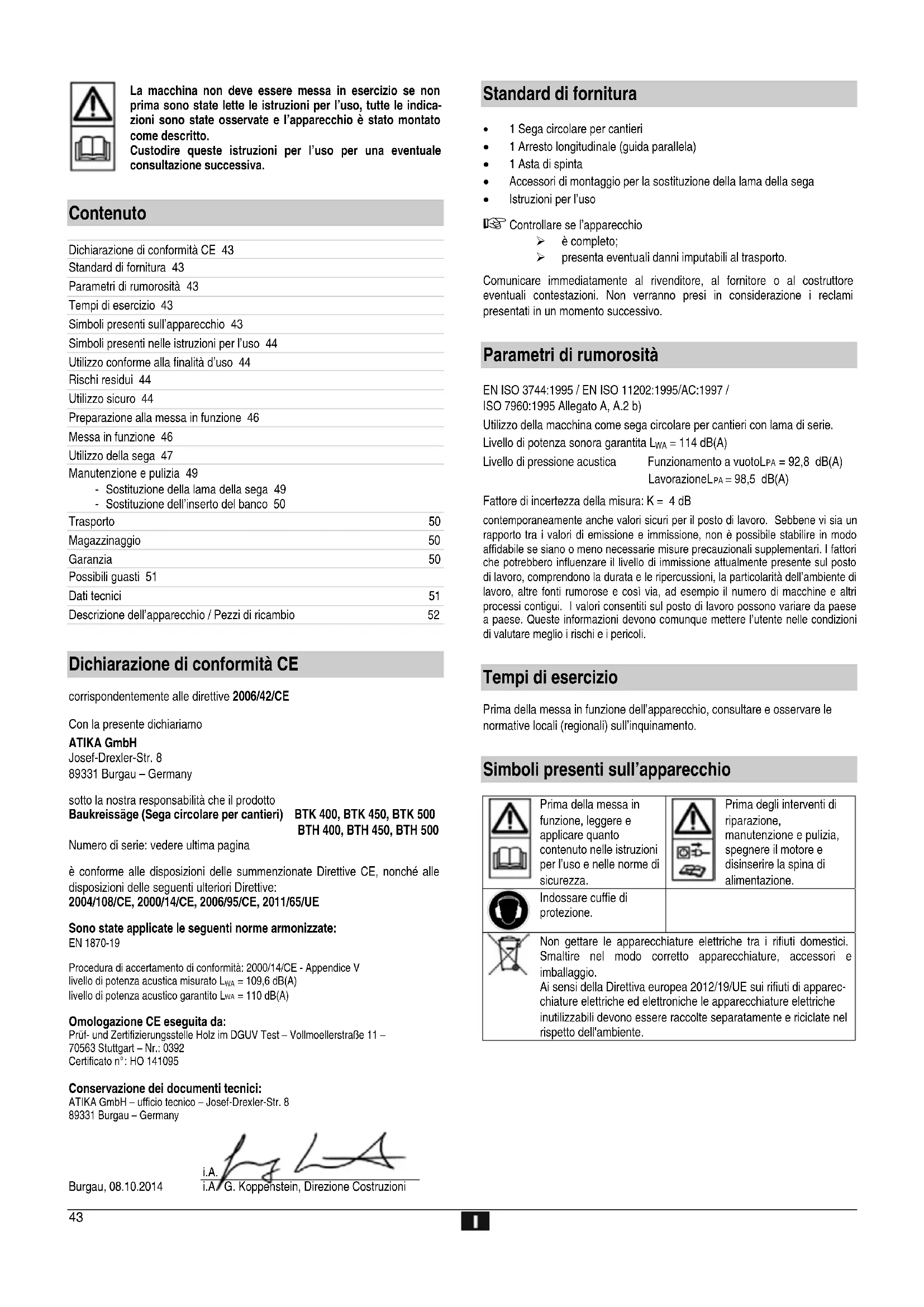

Pagina 43

Bouwcirkelzaag

La macchina non deve essere in esercizio se non prima sono state lette le istruzioni per l'uso, tutte le indicatori sono state osservate e l'apparecchio è stato montato come descritto.

Custodire queste istruzioni per l'uso per una eventuale consultazione successiva.

Contenuo

Dichiarazione di conformità CE 43

Standard di fornitura 43

Parametri di rumorosità 43

Tempi di esercizio 43

Simboli presenti sull'apparecchio 43

Simboli presenti nelle istruzioni per l'uso 44

Utilizzo conforme alla finalità d'uso 44

Rischi residui 44

Utilizzo sicuro 44

Preparazione alla messa in funzione 46

Messa in funzione 46

Utilizzo della sega 47

Manutenzione e pulizia 49

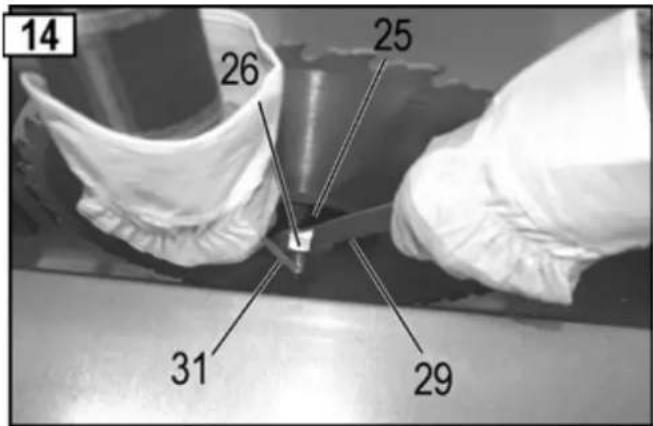

Sostituzione della lama della sega 49
- Sostituazione dell'inserto del banco 50

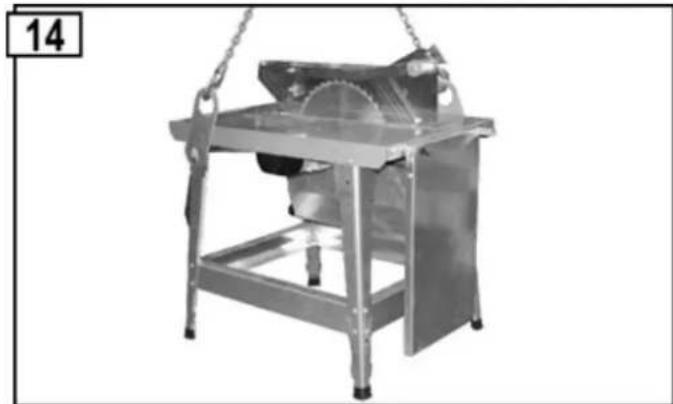

Trasporto

50

Magazzinaggio

50

Garanzia

50

Possibili guasti 51

Dati tecnici

51

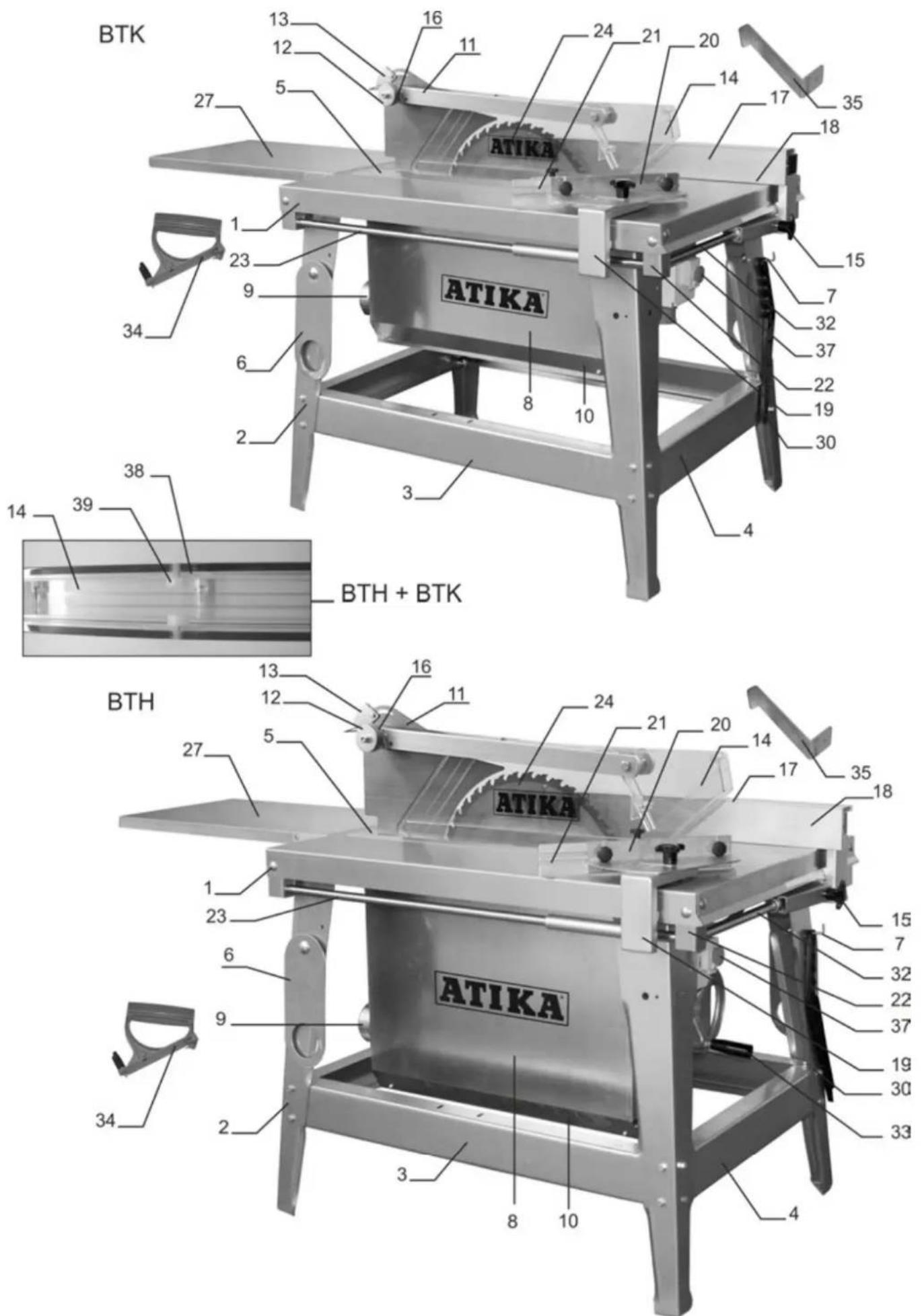

Descrizione dell'apparecchio / Pezzi di ricambio

52

Dichiarazione di conformità CE

correspondentemente alle direttive 2006/42/CE

Con la presente dichiariamo

ATIKA GmbH

sotto la nostra responsabilità che il prodotto

Baukreissage (Sega circolare per cantieri) BTK 400, BTK 450, BTK 500

BTH 400, BTH 450, BTH 500

Numero di seri: vedere ultima pagina

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive:

2004/108/CE, 2000/14/CE, 2006/95/CE, 2011/65/UE

Sono state applicate le seguenti norme armonizzate:

EN 1870-19

Procedura di accertamento di conformità: 2000/14/CE - Appendice V

livello di potenza acustica misurato L_WA = 109,6 dB(A)

livello di potenza acustico garantito L_WA = 110dB(A)

Omologazione CE eseguita da:

Conservazione dei documenti tecnici:

ATIKA GmbH -ufficio tecnico-Josef-Drexler-Str.8

89331 Burgau - Germany

Burgau, 08.10.2014

Standard di fornitura

1Sega circolare per cantieri
1 Arresto longitudinale (guida parallela)
1 Asta di spinta
- Accessori di montaggio per la sostituzione della lama della sega
Istruzioni per l'uso

Controllare se l'apparecchio

ecomplete;

presente eventuale danni imputabili al trasporto.

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

Parametri di rumorosità

EN ISO 3744:1995 / EN ISO 11202:1995/AC:1997 /

ISO 7960:1995 Allegato A, A.2 b)

Utilizzato della macchina come sega circolare per cantieri con lama di serie.

Livello di potenza sonora garantita L_WA = 114dB(A)

Livello di pressione acustica Funzionamento a vuotoLPA = 92,8 dB(A)

Lavorazione L_PA = 98,5 dB(A)

Fattore di incertezza della misura: K = 4 dB

contemporaneamenteanchevalori sicuri per ilpostodi lavoro.Sebbeneviua投资额tra i valori di emissione e immissione,non è possible stabilireinmode affidabile se siano o meno necessarie misure precauzionali supplementari.I fattori che potrebbero influenzare il livello di immissione attualmente presente sul postodlavoro,comprehendo la durata etle ripercussioni,la particolarità dell'ambiente di lavoro,altrefonti rumoroso e cosi via,ad esempio il numero di macchine e otherprocessi contigi.I valori consentiti sul postodi lavoro possono variar da paese a paese.Questedeformationizdevonocomunque mettere l'utente nelle condizioni di valutare meglioirischiiepericoli.

Tempi di esercizio

Prima della messa in funzione dell'apparecchio, consultare e osservare le normative locali (regionali) sull'inquinamento.

Simboli presenti sull'apparecchio

Prima della messa in funzione, leggere e applicare quanto contentuto nelle istruzioni per l'uso e nelle norme di sicurezza.	Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione.
Indossare cuffie di protezione.
Non gettare le apparetcchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparetcchiature, accessori e imballaggio. Ai sensi della Direttiva europea 2012/19/UE sui rifiuti di apparetcchiature elettriche ed elettroniche le apparetcchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli presenti nelle istruzioni per l'uso

A	Potenziale pericolò o situazione pericolosa. La mancata osservanza di quello avviso potrebbe causare lesioni o danni materiali.
i	Avvisi importanti per un utilizzo conforme. La mancata osservanza di quello individazioni più causare dei guasti.
ü	Avvisi per l'utente. Queste individazioni sono un valido auito perutilizzare in maniera ottimale tutte le funzioni.
√	Montaggio, impiego e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Utilizzo conforme alla finalità d'uso

• La sega circolare per cantieri è indicata esclusivamente per il taglio longitudinale e trasversale di massello e pannelli di legno pressato come pannelli di truciolato, di legno compensato e in fibra a media densità (MDF) con sezione trasversale quadrata o rettangolare da eseguirsi al di fuori di locali chiusi e usando lame circolari in metallo duro conformi alla norma EN 847-1.

Lo spessore del legno non deve superare i seguenti valori:

BTK/BTH 400:126 mm

BTK/BTH 450:150 mm

BTK/BTH 500:175 mm

Il diametro della lama della sega deve essere compreso fra i seguenti valori:

BTK/BTH 400:395-400 mm

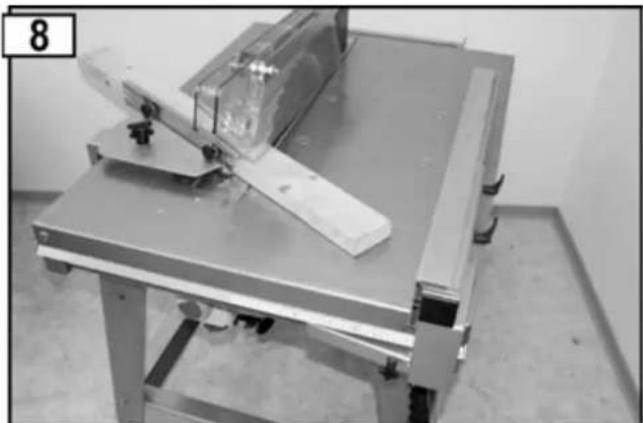

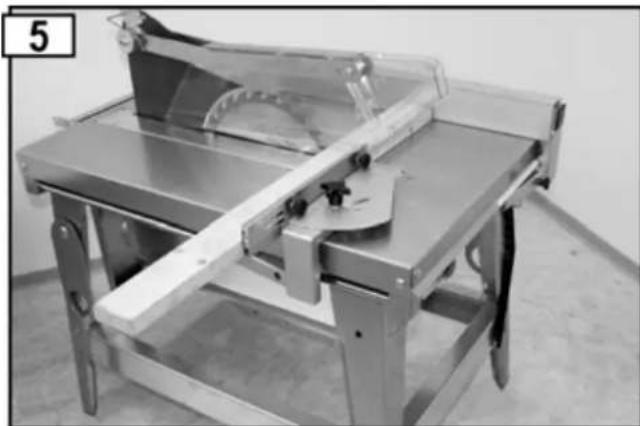

• I tagli trasversali possono essere eseguiti solo con la battuta trasversale montata.
  Devono essere lavorati esclusivamente pezzi che possono essere caricati con la massima sicurezza.
• L'utilizzo di lame in acciaio ad alta resistenza (acciaio rapido alto legato) non è consentito, poiché questo tipo di acciaio è duro e fragile. Pericolò di lesions causato alla rottrura della lama della sega e nella proiezione di pezzi di lama.
• Dell'impiego conforme alla destinazione d'uso fanno parteanche il rispetto delle istruzioni per l'uso,per la manutenzione e riparazione indicate dal fabbricante e l'osservanza delle avventenze di sicurezza containute nelle istruzioni per l'uso.
• Durante l'utilizzo, atteneri inoltre alle norme antinfortunistiche in vigore, nonché a tutte le autres norme di sicurezza tecnica e di medicina del lavoro comunamente accettate.
• Qualsiasi alto impiego è considerato non conforme. Il fabbricante non è responsable di nessun tipo di danno seguente all'impiego non conforme alla destinazione d'uso - il rischio è esclusivamente dell'utente
  Il costruttore declina inoltre agli responsabilità per i dati di qualiasi genere che dovessero risultare da modifiche alla sega apportate in proprio dall'utente.
• L'apparecchio deve essere preparato, utilizzato e sottomosto a manutenzione solo da persona che abbiano acquisito familarità conesso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da moi consigliati.
  Non usare la macchina in ambienti a rischio di esplashione.
  Rimuovere scrupolosamente le parti metalliche (aghi, ecc.) dal materiale da segare.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupposamente a tutte le norme di sicurezza e usingo l'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo di lesioni alle dita e alle mani a causa dell'utensile (lama della sega) o del pezzo. Pertanto indossare quanti (ad esempio per la sostituzione della lama della sega).
  Non rimuovere trucioli con lama in movimento: pericolo di lesions. Rimuovere i trucioli solo con lama della sega e gruppo sega (motore) fermi.
• Lesioni a causa della proiezione di parti dei peszii.
• Contraccolpo del pezzo o di sue parti.
• Rottura e proiezione della lama della sega.
• Mettere in funzione la macchina solo con i dispositivi di protezione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicurezza.
• Emissione di solveri di legno nocive per la salute. Indossare una maschera antipolverre.
• Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
• Contatto con parti sostione in caso di componenti elettrici aperti.
  Danni all'udito in caso di lavori di lunga durata alla protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunique veniri s a create dei chiari rischi residui.

Utilizzo sicuro

L'utilizzo non conforme delle macchine per la lavorazione del legno più comprendare pericoli. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettriche e lesions personali.

Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In quello modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

i Consegnare le nome di sicurezza a tutte le personne chiamate ad operare con la macchina.
i Conservare le presenti norme di sicurezza in buono stato.

• Prima dell'uso, acquise familarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
• Agire con la massima attenzione. Prestareattenzionea quanto si sta perfare.Lavorare con coscienza.Nonutilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe,alcohol o medicinali.Un momento di disattenzione durante I'uso dell'apparecchio potrebbe infatti causare lesioni serie.
• Evitare di assumere posizioni anomale. Accertarsi di avere una posizione stabile e mantenere in agli momento l'equilibrio. Non sporgersi in avanti.
• Indossare indumenti di lavoro appropriati:

non indossare indumenti ampi o gioielli che potrebbero incastrisi nelle parti mobili
scarpe antiscivolo
- una retina per raccogliere i capelli lunghi

• Indossare dispositivi di protezione individuale:

• cuffie di protezione (il livello di pressione acustica sul posto di lavoro supera generalmente gli 85 dB (A))

• paio di occhiali di protezione

• guanti durante la sostituzione della lama della sega

• Azionare la sega solo su un fondo

stabile
- piano
- antiscivolo
esente da vibrazioni

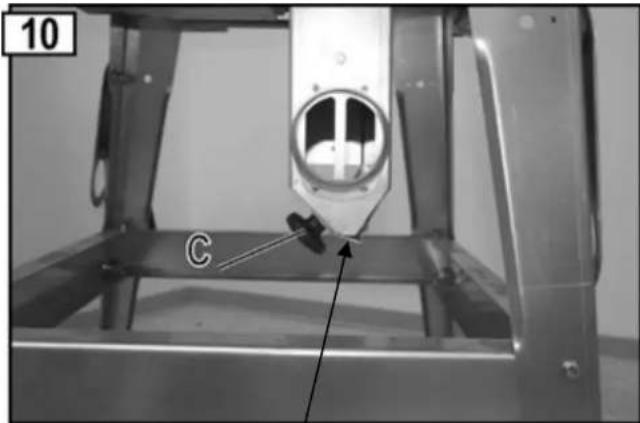

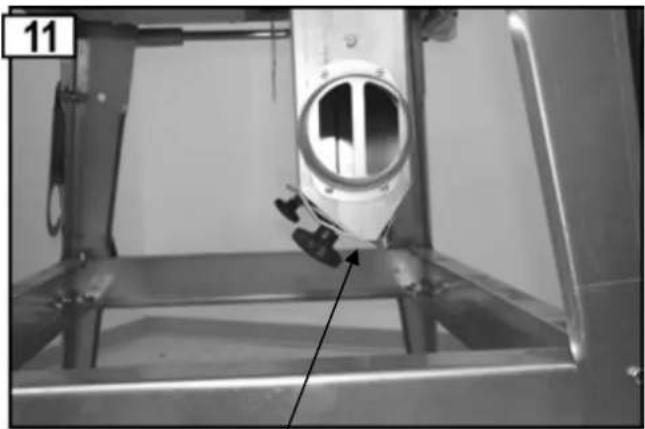

• Se la sega viene collegata a un impianto di aspirazione trucioli:

• quantità d'aria necessaria 1150m^3/h depressione del manicotto di aspirazione 1160 pa ad una velocità dell'aria di 20 m/s
  accendere l'impianto di aspirazione prima di iniziare la lavorazione.

• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.

• Tenere in considerazione gli influssi ambientali:

non esporre la macchina alla pioggia
non usare l'apparecchio in ambienti umidi o bagnati;
garantire unilluminazione adeguata.
nonutilizzare lamacchina vicino a liquidiogas inflammabili.

Non lasciare mai la sega incustodita.
- Attenersi alle disposizioni nazionali e all'ètà minima dell'utente dell'apparecchio da esse eventualmente indicata.
- Tenere lontane eventuali altri persone.

L'operaire è responsable nei confronti di terzi nella zona di lavoro.

Non lasciare che altre personne, in particolare i bambini, tocchino l'utensile o il cavo.

Tenere queste persone lontane alla zona di lavoro.

• Durante il lavoro di taglio mettersi lateralemente rispetto alla zona di pericolò (lama).
• Iniziare il taglio solo quando la lama della sega ha raggiunto il numero di qiri necessario.
  Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza nel Campo di potenza specificato.
• Usare la sega circolare solo con tutti dispositivi di protezione perfettamente montati.

Impiegare il cuneo divisore accluso. La regolazione del cuneo divisore è illustrata alla foto 15.

Sostituire l'inserto in caso di fessura di taglio spostata.
Nonutilizzare lame incrinate o la cui forma sia stata modificata.
Utilizzare solo lame affiliate, visto che le lame consumate non solo augmentano il rischio di contraccolpi, ma sovraccaricanoanche il motore.
- Non utilizzato lame di seghe in acciaio ad alta resistenza (HSS), in quanto questo tipo di acciaio è duro e fragile; possono essere utilizzati solo utensili conformi alla norma EN 847-1.

L'impiego di altri utensili e accessori potrebbe implicare il pericolò di infortuni per l'utilizzatore.

Verificare che la lama della sega corrisponda alle misure indicate in "Scelta della lama" e sua adatta al materiale del pezzo.

• Segare sempre e sostanto un pezzo alla volta. Non segare mai diversi pezioni contemporaneamente o pezzi singoli raggruppati in una fascina. Sussiste il pericolo che i singoli pezioni vengano afferrati nella lama della sega in modo incontrato.
• Assicurarsi che i pezzi tagliati non vengano afferrati alla corona dentata della lama e che non vengano proietti lontano.
  Non utilizzato la sega per scopi diversi da quelli previsti (vedere "Utilizzo conforme alla finalità d'uso").
• Prima di segare rimuovere tutti i chiodi e gli oggetti metallici dal pezzo.
  Assicurarsi che il pezzo non contenga cavi, funi, spaghi o simili.
• Segare solo pezzi di dimensioni tali da consentire il blocco sicuro durante il lavoro.
• É consentito segare solo legno che non supera il seguente spessore massimo:

BTK/BTH 400:126 mm

BTK/BTH 450:150 mm

BTK/BTH 500:175 mm

• Per il taglio trasversale di legno in tronchi è necessario assicurare il pezzo contro possibili rotazioni mediante una maschera per la foratura o un dispositivo di appoggio. Usare una lama adatta al taglio trasversale.
• Per il taglio longitudinale di pezioni stretti (distanza tra lama e battuta parallela inferiore a 120mm ), impiegare l'asta di spinta.

• Mantenere sempre una distanza di sicurezza sufficiente rispetto alla lama della sega.

• La sega continua a girare. Attendere l'arresto completo della lama prima di rimuovere schegge, trucoli e residui.
  Non frenare la lama della sega premendo lateralmente.

• Non rimuovere le schegge, i trucoli e i residui con le mani alla zona di pericolo della lama della sega.
  Rimuoveri e residui di taglio (in base alle esigenze) alla macchina per non compromettere la sicurezza sul posto di lavoro. Lo stesso vale per i trucoli. La linea di evacuatione dei trucoli delve essere mantenuta libera.

• Specnere la macchina e disinserire la spina di alimentazione alla presa nei segunti casi:

• interventi di riparazione

• interventi di manutenzione e pulizia
  Eliminazione di anomalie (tra cui la rimozione di schegge incastrate)
• Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
• Trasporto della macchina
  Sostituzione della lama della sega

• Abbandono (anche per interruzioni di breve durata)

• Curare la macchina con grande attenzione:

• conservare gli utensili affilati e puliti per poter lavorare meglio e con maggiore sicurezza.

• Attenersi alle norme di manutenzione e alle istruzioni per il cambio utensile.

• mantenere le maniglie asciutte e libero da olio e grasso.

• Controllare se la macchina presenta danneggiamenti:

• Prima di riutilizzato la macchina, è necessario verificare attendamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

• Controllare se le parti mobili funzionano in modo ottimale nelle bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale della sega, tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni previste.
• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.
  Sostituire le etichette di sicurezza danneggiate o illeggibili.

Non lasciare inserta alcuna chiave per utensili!
Prima dell'accensione, controllare sempre che la chiave e gli utensili di regolazione siano stati rimossi.
- Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.

Sicurezza elettrica

• Esecuzione dei conduttori di collegamento conformente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno

1,5 mm² nei cavi aventi una lunghezza sino a 25 m
2,5 mm² nei cavi aventi una lunghezza superiore a 25 m
2,5 mm² per BTK/BTH 500

I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto
- Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altri materiale termoplastico della stessa consistenza meccanica o rivestite con quello materiale.
- L'utente deve proteggere se stesso delle scariche elettriche. Evitare il contatto di parti del corpo con componenti a massa.
- La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.
In caso di utilizzo di una bobina per cavi, svolgere completeness il cavo.
- Non utilizzato il cavo per scopi per i quali non sia adatto Proteggere il cavo da calore, olio e bordi affiliati. Non utilizzato il cavo per disinserire la spina nella presa.
- Controllare regolarmente il cavo della sega e farlo sostituire da un technician specializzato se presenta danneggiamenti.
- Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati, schiacciati o rotti e che il connetto non sia umido.
- Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.

Nonutilizzare conduttori di collegamento difettosi.
- All'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
Nonutilizzarecollegamenti elettrici provvisori.
Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
- Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un elettristica autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare in merito alle misure di sicurezza.

Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei loro centri di assistenza.

Utilizzare soltanto pezzi di ricambio originali. L'utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l'utente. Il costruttore declina agli responsabilità per i dati da cui risultanti.

Preparazione alla messa in funzione

Per garantire un funzionamento ottimale della macchina, atteneri alle norme indicate.

• Posizione are la macchina in un luogo che soddisfi le seguenti condizioni:

all'aperto
- antisdrucciolo
- resistenza alle vibrazioni
- piano
esente da rischi di inciampo rapporti di luce sufficienti

• Prima dell'uso controllare sempre:

• se i cavi presentano dei difetti (strappi, tagli, ecc.)

non usare mai cavi difettosi;

• lo stato ineccepibile della protezione lama;
• la posizione del cuneo divisore (vedi foto 15)
  lo stato perfetto della lama
• se l'asta di spinta è a portata di mano

Non usare lame danneggiate o deformate
Nonutilizzarelame in HSSacciaosuperrapido)
- Durante il lavoro di taglio mettersi lateralemente rispetto alla zona di pericolo (lama).

Messa in funzione

Controllo dei dispositivi di sicurezza

(prima di agli messa in funzione):

• Sollevare e abbassare la cappa di protezione onde accertarsi che si nuova liberamente. In posizione di riposo delve coprire per intero la lama della sega e poggiare sulla piastra del banco della sega. (Vedere anche "Possibili guasti").
• Attivazione/disattivazione interruptore

Non utilizzare apparente il cui interrottore sia dificile da attivare e disattivare. Gli interrottori danneggiati devono essere immediatamente riparati o sostituita da un elettricista.

Freno

La lama della sega deve fermarsi entro 10 secondi, alla disinserzione. Se quello tempo viene superato significica che il freno è difettioso. Far riparare dal fabbricante o dlalle ditte autorizzate da quest'slto.

• Asta di guida sostituire le aste di guida difettose con aste nuove.

-

Senso di rotazione della lama

Accertarsi che il senso di rotazione della lama corrisponda sempre a

quellocindicato sullacappa di protezione (14)

Con i motori trifase, è possibile invertire il senso di rotazione. A quello scopo inseire un cacciavite nell'apposita fessura sul collare della presa e con una leggera pressione, girando verso sinistra o verso destra, regolare il senso di rotazione corretto.

Scelta della lama

Osservare lo spessore del cuneo divisore "S", inciso sul lato del cuneo divisore.

Il cuneo divisore non deve essere più stretto del corpo della lama e non deve essere più spesso della larghezza della sua fessura di taglio.

Il diametro minimo e massimo della lama sono indicati sulla targhetto dell'apparecchio.

Non utilizzato lame il cui numero di giri massimo indicate (vedere dicitura sulle lame della sega) sua inferiore al numero di giri del motore (vedere Dati tecnici)

Allacciamento alla rete

Confrontare la tensione indicata sulla targhetta dell'apparecchio con quella dell'alimentazione, p. es. 230 V, e collegare la sega ad una presa dotata di collegamento secondo le prescrizioni.

• Motore con corrente alternata.
  Impiegare prese schuko (con messa a terra), tensione di rete 230V con interrottore differenziale (interrottore a corrente di guasto 30mA ).
• Motore trifase
  impiegare prese CEE, a tre poli +N + PE , tensione a 380 o 400 V con interruttore differenziale (interruttore a corrente di guasto 30mA)

I cavi di collegamento o di prolunga dovranno essere conformi a DIN 57 282 (H 07 RN-F) con una sezione minima dei conduttori di:

1,5 mm per cavi fino a 25 m di lunghezza
2,5 mm per cavi或者其他 i 25 m di lunghezza.
2,5 mm² per BTK/BTH 500

Protezione: 16 A

	400	450	500
BTK/BTH	16 A inerte	16 A inerte	20 A

Impedenza di rete

In caso di condizioni della rete sfavorevole, durante l'accensione dell'apparecchio sono verificarsi brevi cadute di tensione che sono danneggiare altri dispositivi (ad es., sfarfallio di una spia). Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella.

Potenza assorbita \( {\mathrm{P}}_{1} \)	Impedenza di rete \( {Z}_{\max }\left( \Omega \right) \)
230 V~ 3,0 kW 0,07
400 V 3~ 4,4 / 5,0 / 6,1 kW 0,05

L'interruttore di accensione/spegnimento

Accensione

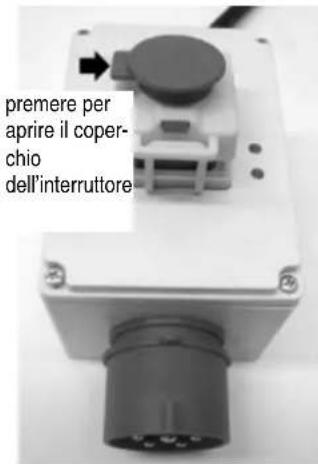

• Aprire il coperchio dell'interruttore
• Premere il pulsante verde (1)

In caso di assenza di corrente, l'apparecchio si spegne automaticamente.

Per riaccenderlo, premere prima il pulsante rosso (0), poi di nuovo quello verde (1).

Spegnimento

Premere il pulsante rosso (0) o il pulsante rosso della copertura dell'interruttore.

Versione per corrente alternata (230 V)

Versione per corrente trifase (400 V)

LED

LED accesi

Motore acceso - la lama gira

LED spenti

Motore spento-la lama non gira.

Solo un LED è acceso:

1) Guasto di una fase della rete: far controllare immeditamente il cavo di alimentazione da un elettricista.
2) Gruppo LED (361642) difettoso: far sostituire immediatamente da un elettricista.

Utilizzo della sega

Non mettere in funzione l'apparecchio perché ave prima fatto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e ave montato l'apparecchio nel modo descritto!

Prima di procedere a modifiche o regolazioni della sega (per es., sostituzione della lama, ecc.)

• Spagnere l'apparecchio
• Attendere l'arresto della lama della sega
• Disinserire la spina di alimentazione

Prestare inoltre attenzione ai seguenti punti importanti:

• Portarsi al di fuori della zona di pericololo.
• Segare il pezzo con pressione costante.
  Non rimuovere mai le schegge, i trucoli e similii con le mani; rimuoverli solo quando la lama della sega è ferna.

In anni caso rispetto delle norme di sicurezza.

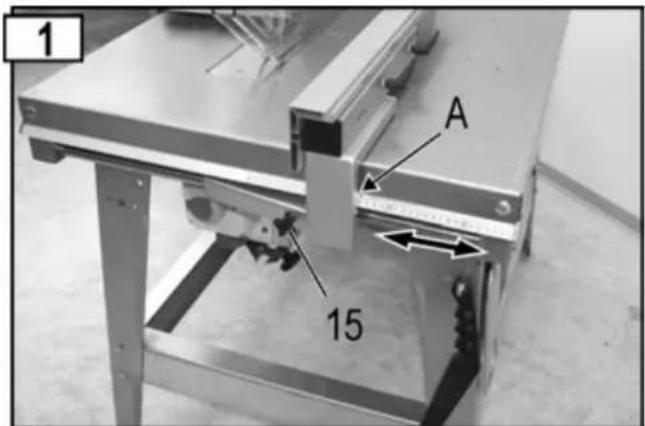

Istruzioni di lavoro

L'arresto longitudinale è regolabile in continuo nella direzione della freccia. Il blocco dell'arresto longitudinale avviene mediante la vite a stella (15).

Leggere la Scala nel punto (A).

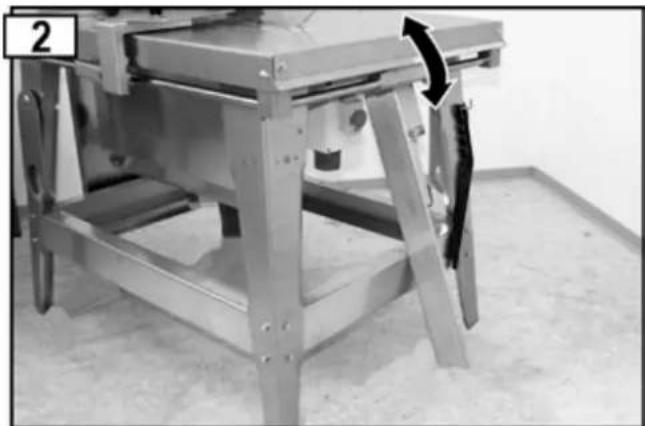

Abbassamento dell'arresto longitudinale

Allentare la vite a stella (15).
Regalore l'arresto longitudinale su 190 mm circa.
Abbassare l'arresto longitudinale.

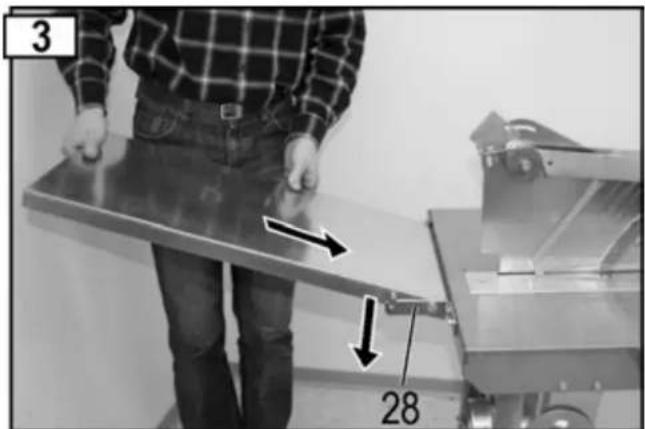

Applicazione della prolunga del banco

Sollevare la prolonga del ravolo. Spingere la prolonga nella direzione della freccia, quando abbassarla. Fare attenzione a che la prolonga sia correttamente agganciata.

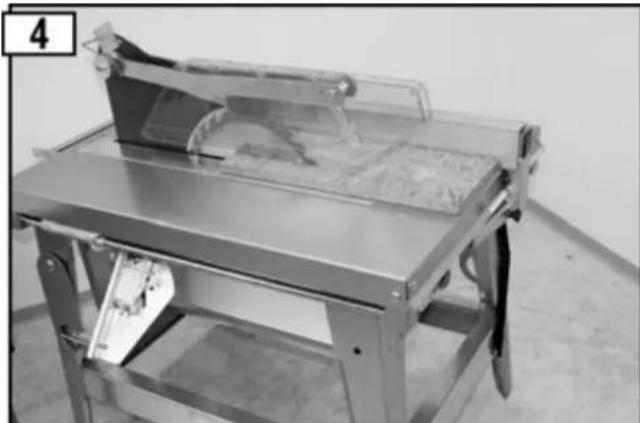

Taglio longitudinale di massello

Guida parallela come guida per tagli trasversali

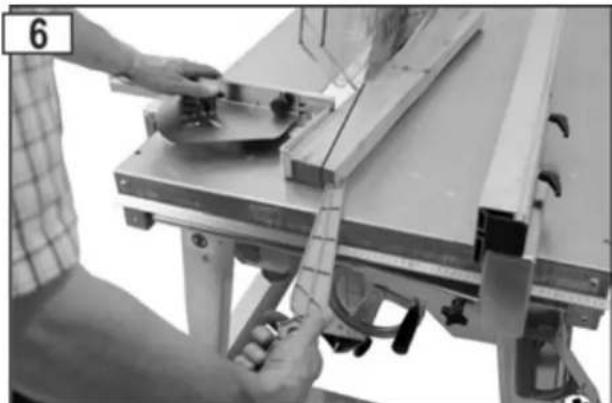

Taglio a cuneo con l'apposita guida di arresto

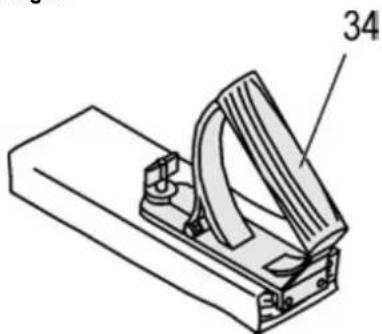

Impugnatura per spintore in legno

L'impugnatura per lo spintore in legno (34) viene avvitata su una tavola idonea. Viene utilizzato per spingere in modo sicuro piccoli peszi da lavorare La tavola delve presentare una lunghezza tra 300 e 400 mm, una larghezza tra 80 e 100 mm ed un'altezza da 15 a 20 mm.

Se I'impugnatura per lo spinto re in legno e danneggiata, dovra essere sostuita.

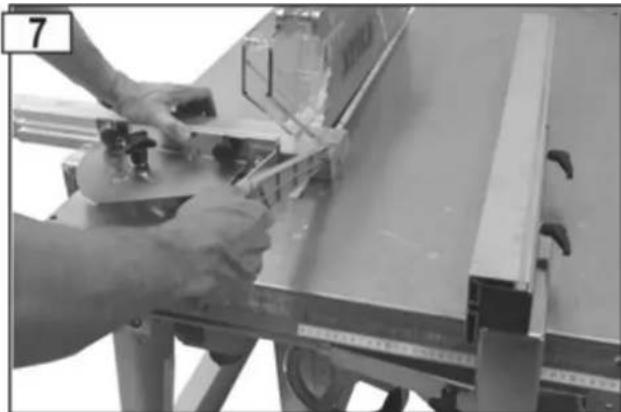

Uso dell'asta di guida

Uso della guida trasversale mobile

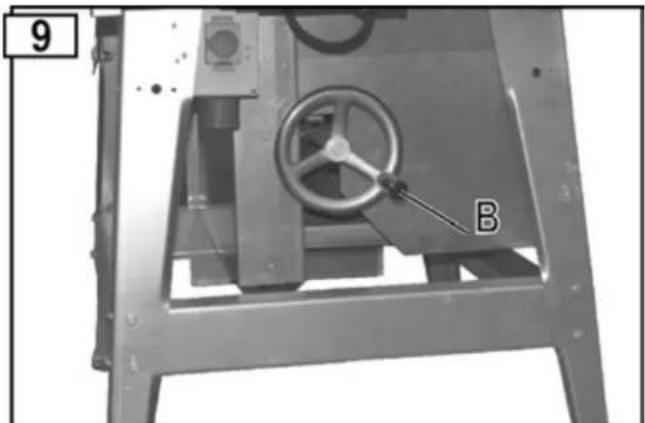

Regolazione della profondità di passata - tipo BTH

La profundità di passata è regolabile mediante il volantino (B). La regolazione della profundità di passata avviene in continuo, per cui è possibile impostarla al valore desiderato.

Collegamento di un dispositivo per l'aspirazione dei trucioli

Fessura espulsione trucoli chiusa (funzionamento con disposativo per l'aspirazione dei trucoli)

Per l'aspirazione dei trucoli è possibile collegare la sega a un apposto dispos- itivo. (O manicotto di aspirazione: 100mm .Collegare la lamiera di chiusura alla fessura di espulsione dei trucoli e avvitarla mediane vite a stella.

Fessura espulsione trucoli aperta (funzionamento alla dispositivo per l'aspirazione dei trucoli)

Manutenzione e pulizia

Prima di agli intervento di manutenzione e pulizia

• Spegnere l'apparecchio
• Attendere l'arresto della lamda della sega
• Disinserire la spina di alimentazione

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuali esclusivamente dal servizio di assistenza.

I dispositiivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezioni originali. Pezioni diversi potrebbero causare danni e lesions imprevedibili.

Pulizia

Per garantire la funzionalità della sega, prestareattenzione a quanto segue:

Non spruzzare acqua sull'apparecchio.
- Rimuovere i trucoli e la polvere solo con una spazzola o un aspirapolvere.
Pulire e oliare periodicamente tutte le parti mobili (ad es. supporto cappa di protezione). Fig. 12

Nonutilizzaremai grasso!

Utilizzare ad esempio olio per macchine da cucire, olio idraulico fluido o spruzzi d'olio ecologico.

Assicurarsi che la lama della sega sia inossidabile e priva di resina.
- Eliminare i residui di resina alla superficie del piano del banco.

I resin di resina possono essere rimossi con un comune spray per la manutenzione e la cura.

• La lama della sega è un componente soggetto a usura che si consuma con un utilizzo prolongato o frequente.

Sostituire quand la lama della sega o farla affilare.

Manutenzione

Sostituzione della lama della sega

Prima di sostituire la lama della sega, disinserire la spina di alimentazione.

Pericolo di taglio! Lalama è pesante e può essere scivolosa.
Indossare quanti durante la sostituzione della lamà della sega.

NonutilzzarelameinacciaosuperrapidoHSS.
Nonutilizzarelameincrinateolacui formsa sata modificata.
Scartare le lame che presentano incrinature (la riparazione non è consentita).
Utilizzare solo lame della sega affiliate.
L'affilatura della lama della sega è consentita solo a personale tecnico. Attenersi strettamente a quanto segue: assicurarsi che siano soddisfatti i requisiti di bilanciamento degli utensili in conformità a EN 847-1:2005+A1:2007 6.2.3.2.

Pericolo di ustioni! Subito归来 taglio, la lama è ancorta calda.

1. Allentare le viti dell'inserto del banco (5).
2. Sollevare la cappa di protezione (14).
3. Sollevare l'inserto del banco (5) e spingerlo all'indietro. La cappa di protezione rimane automaticamente in tale posizione.

1. Inserire il perno (33) nell'albero motore e allentare il dato di serraggio (28). (Filettatura sinistra)

1. Ora è possibile rimuovere la flangia anteriore della lama (25) e la lama (24).
2. Pulire le flangie della lama.
3. Inserire una lama nuova o affiliata.

Controllare il senso di rotazione corretto della lama della sega: la freccia sulla lama e la freccia sulla cappa di protezione devono essere rivolte nella stessa direzione!

1. Reinserire la flangia anteriore della lama.
2. Serrare nuovamente il dato di bloccaggio (26).
3. Fissare l'inserto del banco (5).
4. La vite di arresto (F) non deve essere rimossa.

Sostituzione dell'inserto del banco (fig. 12)

Prima della sostituzione dell'inserto del banco disinserire la spina di alimentazione.

Sostituire un inserto del banco consumato o danneggiato.

1. Allentare le viti dell'inserto del banco (5).
2. Sollevare la cappa di protezione (14).
3. Sollevare l'inserto del banco (5) e spingerlo all'indietro. La cappa di protezione rimane automaticamente in tale posizione.
4. Togliere i 2 dadi (E) e rimuovere il cuneo (11) e la cappa di protezione.
5. Inserire un nuovo inserto del banco (5).
6. Fissare il cuneo mediante la cappa di protezione (per le regolazioni del cuneo vedere figura 15).
7. Fissare l'inserto del banco (5).
8. La vite di arresto (F) non deve essere rimossa.

Regolazioni del cuneo

Controllare la regolazione del cuneo dopo agli sostituzione della lama della sega e dell'inserto del banco.

Trasporto

Prima di agli trasporto:

• Spagnere l'apparecchio
• Attendere l'arresto della lama della sega
• Disinserire la spina di alimentazione
  Gli accessori come gli arresti devono essere fissati o serrati saldamente alla macchina.

Magazzinaggio

Spina di alimentazione

Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.
Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della sega e garantire un facile azionamento della stessa:

• Effettuare una pulizia di fondo.
• Trattare tutte le parti mobili con un olio ecologico.

Nonutilizzaremai grasso!

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Possibili guasti

Prima di rimuovere qualsiasi guasto

• Spagnere l'apparecchio
• Attendere l'arresto della lama della sega
• Disinserire la spina di alimentazione

Dop la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Guasto Possibile causa Eliminazione
La macchina non si avvia dopo l'accensione	Assenza di correnteCavo di prolunga difettosoMotore o interrutture difettosi	Controllare il fusibileControllare il cavo, non riutilizzare i cavi difettosiFar controllare o far riparare da un elettricista autorizzato il motore o l'interruttore, oppure farli sostuire con pezzi di ricambio originali
Lalama della segasibiocca durante il taglio	La lamada della sega è consumataAvanzamento eccessivo	Sostituire la lamada della sega (24)Lasciare raffreddare il motore e continuare a lavorare con una pressione ridotta
Macchie di bruciatura sui punti di taglio	La lamada della sega è consumata	Sostituire la lamada della sega.
La sega vibra	Lama della sega deformataLama della sega non montata correttamente	Sostituire la lamada della sega.Fissare correttamente la lamada della sega
Azione frenante insufficiente (tempo di frenata < 10 sec.)	Freno motore difettosoDisco del freno consumato	Far controllare o far riparare da un elettricista autorizzato il motore o l'interruttore, oppure farli sostuire con pezzi di ricambio originali
Il motore non è abbastanza potente e si surriscalda	2. fase nei motori trifasecavo di prolonga troppo lungo o sezione del cavo troppo piccolalama non affilata	far controllare i fusibili e i cavi di alimentazione da un elettricistavedi capitolo Messa in eserciziofar riaffilate la lamà o sostituirla
La cappa di protezione non si muove liberamente	Collegamento a vite troppo stretto	Allentare il collegamento a vite, finché la cappa di protezione non si muove liberamente (fig. 12)

Dati tecnici

Typ	BTK 400	BTH 400	BTK 450	BTH 450	BTK 500	BTH 500
Frequenza di rete 50 Hz
WS-Motor
Tensione di rete 230 V-
Potenza motore P1 3,0 kW - S 6	-40%----
Potenza motore ceduta P2	2,2 kW -S 6 -40%----
Numero di giri a vuoto	2698 min-1		----
DS-Motor
Tensione di rete	400 V 3-
Potenza motore P1 4,4 kW - S 6	-40%	5,0 kW - S 6 - 40%			6,1 kW - S 6 - 40%
Potenza motore ceduta P2	3,5 kW -S 6 - 40%	4,0 kW -S 6 - 40%			5,0 kW -S 6 - 40%
Numero di giri a vuoto	2790 min-1	2835 min-1			2820 min-1
Lama in metallo duro	Ø 400 x 2,8/3,8 x Ø 30 mm 28 dents	Ø 450 x 2,8/3,8 x Ø 30 mm 40 dents			Ø 500 x 2,8/4,0 x Ø 30 mm 36 dents
Diametro della lama - Ø max./min.	395 - 400 mm	445 - 450 mm			495 - 500 mm
Profondità di taglio	Ca. 126	0 - 126 mm	Ca. 150mm	0 - 150 mm	Ca. 175	0 - 175 mm
Dimensioni banco	1050 x 750 mm
Altezza banco	850 mm
Peso	Ca. 108 kg	Ca. 138 kg	Ca. 110 kg	Ca. 140 kg	Ca. 114 kg	Ca. 144 kg
Larghezza degli elementi della guida per il cuneo	12 mm
Cuneo: larghezza dell'aperture della guida	12,1 mm
Spessore	3 mm
Ø collegamento per manicotto di aspirazione	100 mm
Fusibile di alimentazione	16 A inerte				20 A
Categoria di protezione	IP 54
Anno di costruzione	vedere ultima pagina

Descrizione dell'apparecchio / Pezzi di ricambio

Posi-zione	N.ordinazione	Denominazione
1 361626	Piano banco della sega BTK
1 361627	Piano banco della sega BTH
2 361688	Gamba del banco
3	361697	Profilato lungo
4	361690	Profilato corto
5	361025	Inserto banco
6 361026	Golfare
7 361109	Gancio attrezzi
-- 361623	Cassetta raccolta trucoli BTK
-- 361619	Cassetta raccolta trucoli BTH
8 361168	coperchio della cassetta dei trucoli BTK
8 361173	coperchio della cassetta dei trucoli BTH
9 361157	Raccordo di aspirazione
10 361165	Lamiera di chiusura
11	361630	Cuneo -ddv/1000mm
11 361694	Cuneo divisore	-Ø 450 mm
11	361696	Cuneo -ddv/5000mm
12 361634	Supporti cappa compl.
13 361703	Comando
14 361625	Protezione lama
15 361727	vite a stella
16 361702	Molla di torsione doppia
17	361602	Arresto longitudinale senza riga a T
18 361680	Riga a T (alluminio)
19 361000	vite a stella
20	361751	Guida trasversale-angolo
21	361059	Listello di battuta
22 361607	supporto per albero guida
23 361616		Albero guida 1015 mm
24 360225	Lama della sega in metallo duro Ø 400 mm
24 360213	Lama della sega in metallo duro Ø 450 mm
24 361140	Lama della sega in metallo duro Ø 500 mm
25 361635	Flangia lama - anteriore (fig. 14)
26 391035	Dado di bloccaggio M 20, LH (fig. 14)
27 362503	Prolunga banco
28 361606	Staffa perno sx per prolunga banco (fig. 3)
-- 361605	Staffa perno dx per prolunga banco
29 361112	Chiave poligonale SW 30/19 (fig. 14)
30	361733	Asta di spinta
31 361111	Spina di bloccaggio (spina di manovra) (fig. 14)

Posi-zione	N.ordinazione	Denominazione
32 361687		Albero guida 725 mm
33 361114	maniglia girevole	e con cilindro (BTH)
34 361700	Impugnatura per spintore in legno
35 361750	Guida di arresto	per taglio a cuneo
-- 361761	Guida trasversale	compl.. (19, 20, 21)
-- 361673	Motore (corrente	alternata) BTK 400
-- 361728	Motore (corrente	alternata) BTK 400
37 361656	Interruttore e co	nnettore combinati per correntealternata BTK/BTH 400
-- 361599	Condensatore 60	μF
-- 361645	Motore (corrente	alternata) BTK 400
-- 361652	Motore (corrente	trifase) BTK 450
-- 361648	Motore (corrente	trifase) BTK 500
-- 361644	Motore (corrente	trifase) BTH 400
-- 361651	Motore (corrente	trifase) BTH 450
-- 361647	Motore (corrente	trifase) BTH 500
37 361609	Interruttore e co	nnettore combinati per correntetrifase BTK/BTH 400/450
37 361611	Interruttore e co	nnettore combinati per correntetrifase BTK/BTH 500
-- 361620	Zoccolo
38 361759	Vite a testa cilindrica M 8x8 in plastica
39 361760	Rondella in plastica

Ricambi

Rilevare icambi dal relative disegno e alla distinta.

Ordinarericambi:

La fonte di acquisto è il fabbricante
Dati necessari all'ordinazione:

• tipo di apparecchio
  -no.apparecchio

• no. ricambio

• denominazione del ricambio

• quantità desiderata

Esempio: tipo BTH 450, no. apparecchio 4128, 360213 lama della sega in metallo duro 0 450 mm, 1 pezzo

Descrizione dell'apparecchio / Pezzi di ricambio

Comutator pornire/oprine

Pornire
