| Tipo di prodotto | Rilevatore di movimento wireless (PIR) |
| Marca | ABUS |
| Modello | FUBW50100 |
| Tipo di sensore | Infrarosso passivo (PIR) |
| Dimensioni (L x A x P) | 55 x 115 x 55 mm |
| Peso (senza batterie) | 0,096 kg |
| Peso (con batterie) | 0,148 kg |
| Alimentazione | 3 V CC (2 batterie alcaline AA) |
| Tipo di batterie raccomandato | Duracell Procell MN1500, Energizer E91 |
| Durata delle batterie | Fino a 3 anni (48 mesi in condizioni ottimali) |
| Portata di rilevamento | 12 m x 90° (FUBW50100) / 9 m x 90° (FUBW50110) |
| Portata radio | Fino a 1 000 m in campo libero |
| Frequenza di funzionamento | 868,6625 MHz |
| Potenza di emissione RF | Max. 10 mW |
| Temperatura di funzionamento | -10 °C a +55 °C |
| Umidità max. | 75 % UR senza condensa |
| Grado di protezione | IP34 (montato, interno) |
| Grado di sicurezza | Livello 2 (EN 50131-1) |
| Protezione antisabotaggio | Sì (contatto custodia e antistrappo) |
| Altezza di montaggio ottimale | 1,8 m a 2,2 m |
| Tempo di riposo dopo rilevamento | 3 minuti (7 secondi in modalità test) |
| Display | LED per versione software, programmazione IR, rilevamento/trasmissione |
| Materiale della custodia | PC/ABS |
| Norme | EN 50131-2-2:2008 |
| Compatibilità | Centrali Secvest (FUAA50xxx, FU8000, FU5000), ripetitore Secvest, Terxon MX/LX |
| Contenuto della confezione | Rilevatore, 2 batterie AA, vite custodia, guida rapida |
| Garanzia | 2 anni |
Domande frequenti - FUBW50100 ABUS
Domande degli utenti su FUBW50100 ABUS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sistema di allarme in formato PDF gratuitamente! Trova il tuo manuale FUBW50100 - ABUS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FUBW50100 del marchio ABUS.
MANUALE UTENTE FUBW50100 ABUS
Radiorilevatore di Movimento Secvest
Istruzioni per l'installazione e per l'uso
Inhaltsverzeichnis
Radiorilevatore di Movimento Secvest
Istruzioni per l'installazione e per l'uso
Contents
Contents 20
Introduction....21
Radiorilevatore di Movimento Secvest
Istruzioni per l'installazione e per l'uso
| CE | BOM No | Version 1.0 |
Table des matières
Radiorilevatore di Movimento Secvest
Istruzioni per l'installazione e per l'uso
| CE | BOM No | Versie 1.0 |
Inhoudsopgave
Inhoudsopgave....56
Inleiding 57
Radiorilevatore di Movimento Secvest
Istruzioni per l'installazione e per l'uso
Indholdsfortegnelse
Radiorilevatore di Movimento Secvest
Istruzioni per l'installazione e per l'uso
| CE | BOM No | Versione 1.0 |
Indice
Indice....92
Introduzione 93
Avvertenze sulle istruzioni per l'uso....93
Conformità d'uso....93
Limitazione della responsabilità....93
Avvertenze di sicurezza....94
Spiegazione dei simboli 94
Imballaggio....94
Avvertenze sulla batteria....94
Dotazione....95
Dati tecnici....95
Principio di funzionamento e caratteristiche....97
Informazioni generali....97
Caratteristiche principali....97
Descrizione dell'apparecchio 98
Tempo di riposo 99
Apparecchiatura compatibile....99
Posizione....99
Installazione ....100
Funzioni e indicazioni.... 105
Funzione dei LED 105
Controllo guasti e antimanomissione....105
Manutenzione 106
Garanzia....107
Smaltimento 107
Dichiarazione di conformità....107
Introduzione
Avvertenze sulle istruzioni per l'uso
Gentile cliente,
La ringraziamo per aver acquistato questo prodotto. Questo apparecchio è stato fabbricato secondo gli attuali standard della tecnica.
Queste istruzioni contengono avvertenze importanti per la messa in funzione e l'utilizzo. Osservare le indicazioni e avvertenze fornite nelle presenti istruzioni per garantire un funzionamento in piena sicurezza. La preghiamo di conservare le presenti istruzioni in vista di una consultazione futura. Le istruzioni sono parte integrante dell'apparecchio. In caso di cessione dell'apparecchio a terzi, consegnare anche le relative istruzioni.
Conformità d'uso
Utilizzare questo apparecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato! Qualsiasi altro impiego è considerato non conforme. Questo prodotto rispetta i requisiti richiesti dalle direttive europee e nazionali in vigore.
La sua conformità è stata comprovata, mentre le dichiarazioni e la relativa documentazione sono depositate presso il produttore.
Al fine di preservare tale stato e garantire un funzionamento sicuro, l'utente è tenuto a osservare le presenti istruzioni per l'uso. In caso di dubbi, rivolgersi al proprio rivenditore specializzato. Informazioni generali e dettagli relativi all'assistenza sui prodotti sono disponibili su
www.abus.com nella home page oppure nel portale per partner per i rivenditori e gli installatori.
Nota
Osservare le indicazioni e le avvertenze fornite nelle presenti istruzioni. La mancata osservanza di tali istruzioni comporta l'annullamento della garanzia. È esclusa la responsabilità per danni indiretti.
Il prodotto nella sua interezza non deve essere modificato o trasformato.
Pericolo
Prima di iniziare i lavori di installazione e manutenzione mettere la centrare in modalità Installatore. Nella modalità Installatore si evita che si attivi l'allarme quando il rilevatore di movimento viene aperto.
Limitazione della responsabilità
È stato fatto tutto il possibile per garantire la correttezza del contenuto di queste istruzioni. In ogni caso, il redattore e ABUS Security-Center GmbH & Co. KG declinano qualsiasi responsabilità per eventuali perdite o danni dovuti a un'installazione errata, ad un uso improprio o alla mancata osservanza delle istruzioni e delle avvertenze sulla sicurezza. È esclusa la responsabilità per danni indiretti. Il prodotto nella sua interezza non deve essere modificato o trasformato.
La mancata osservanza delle avvertenze comporta l'annullamento della garanzia. Ci si riserva il diritto di apportare modifiche tecniche.
© ABUS Security-Center GmbH & Co. KG, 03/2018
Avvertenze di sicurezza
Spiegazione dei simboli
Nelle istruzioni e nell'apparecchio vengono impiegati i seguenti simboli:
| Simbolo | Parola chiave | Significato |
 | Pericolo | Avvertenza su pericolo di lesioni o rischi per la salute. |
 | Pericolo | Avvertenza sul pericolo di lesioni o rischi per la propria salute dovuti alla tensione elettrica. |
 | Importante | Avvertenza di sicurezza su possibili danni all'apparecchio/agli accessori. |
 | Nota | Nota su informazioni importanti. |
 | La direttiva europea RAEE 2012/19/UE disciplina la regolare raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo significa che, ai fini della tutela ambientale, il dispositivo deve essere smaltito al termine della sua vita utile conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio apparecchio può avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori informazioni sulla raccolta (anche per i Paesi extracomunitari), rivolgersi alle proprie autorità amministrative. La raccolta separata e il riciclaggio aiutano a preservare le risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute e dell'ambiente in fase di riciclaggio del prodotto. |
Imballaggio
Pericolo
Pericolo di soffocamento: tenere i materiali di imballaggio e i pezzi di piccole dimensioni fuori dalla portata dei bambini!
Rimuovere tutti i materiali di imballaggio prima di utilizzare l'apparecchio.
Avvertenze sulla batteria
Pericolo
Pericolo
L'apparecchio viene alimentato tramite batterie con tensione continua. Al fine di garantire una lunga durata utile ed evitare incendi e lesioni, osservare le seguenti avvertenze:
• Non smaltire la batteria insieme ai rifiuti domestici.
- La batteria non va esposta direttamente a fonti di calore o a raggi solari e neppure conservata in luoghi che presentano temperature troppo elevate.
- La batteria non deve essere bruciata.
- La batteria non deve entrare in contatto con l'acqua.
- La batteria non deve essere smontata, forata o danneggiata.
- I contatti delle batterie non devono essere cortocircuitati.
- Tenere la batteria fuori dalla portata dei bambini.
- La batteria non è ricaricabile.
Nota
Tempo di carica della batteria
Il tempo di carica della batteria può arrivare fino a 48 mesi sotto le seguenti condizioni.
• 160 attivazioni al giorno
- 160 attivazioni = 1 attivazione ogni 3 minuti (movimento continuativo) per 8 ore al giorno
Dotazione
• 1 radiorilevatore di movimento Secvest
- 2 batterie tipo AA
• 1 vite dell'alloggiamento
- Guida Rapida
Dati tecnici
| Nome del prodotto | Radiorilevatore di movimento Secvest | |
| Codice articolo | FUBW50100 | FUBW50110 |
| Classe ecologica | II (EN 50131-1 + A1:2009 §7) | |
| Classe di protezione, classe di protezione IP | IP34 (ambienti interni, da montato)IP = International Protection o Protezione Ingresso (protezione contro infiltrazioni)3 = attrezzi e cavi4 = protetto da spruzzi | |
| Temperatura di esercizio | da -10 °C a +55 °C | |
| Umidità dell'aria max. | Umidità media relativa ca. 75 %; senza condensa | |
| Materiale alloggiamento | PC/ABS | |
| Dimensione (LxAxP) | 55 x 115 x 55 mm | |
| Peso | 0,096 kg (senza batterie)0,148 kg (con batterie) | |
| Grado di sicurezza | Grado 2 (EN 50131-1 + A1:2009 §6) | |
| Controllo antimanomissione | sì | |
| Visualizzazioni | LED di status per la versione software, inizializzazione IR e visualizzazione rilevamento/invio (solo nei primi 30 min) | |
| Luogo di montaggio ottimale | Tra 1,8 m e 2,2 m | |
| Zona di copertura | 12 m x 90° | 9 m x 90° / 5 m x 90° |
| Tensione di esercizio | 3 V CC | |
| Valore di soglia di bassa tensione delle batterie | 2,4 VGuasto "Batteria scarica" a < 2,4 VAppena si scende sotto la soglia di tensione di 2,4 V, viene inviata una segnalazione di errore alla centrale e l'utente viene informato di conseguenza. | |
| Tipo di pila | 2x batterie alcaline AADuracell Procell MN1500, Duracell Industrial ID1500,Energizer E91 | |
| Tempo di carica della batteria | fino a 3 anni | |
| Frequenza operativa | 868,6625 MHz banda stretta | |
| Potenza di trasmissione HF | max. 10 mW | |
| Portata campo e portata del trasmettitore | fino a 1000 m di portata all'aperto | |
| Messaggio di supervisione | ca. ogni 4 minuti | |
| Normativa per impianti antieffrazione e sistemi antintrusione | è conforme a EN 50131-2-2:2008 | |
| Direttive UE | RED: 2014/53/UEEMC: 2014/30/UERoHS: 2011/65/UERAEE: 2012/19/UERp: 2009/125/UEBassa tensione: 2014/35/UESicurezza generale: 2001/95/CE | |
| Ente di certificazione | Telefication | |
| Informazioni generali | Questo prodotto deve essere installato da un tecnico dell'assistenza qualificato. | |
Principio di funzionamento e caratteristiche
Informazioni generali
FUBW50100 e FUBW50110 sono rilevatori passivi a infrarossi (PIR) e sono progettati per gli ambienti interni. Sono ideali con l'impianto di allarme senza fili Secvest e l'ampliamento radio di Terxon LX e Terxon MX.
Il rilevatore PIR reagisce ai cambiamenti di calore.
FUBW50100 dispone di una zona di rilevamento a ventaglio con raggio di ca. 12 m ad un angolo di apertura di ca. 90°.
FUBW50110 dispone di una zona di rilevamento a ventaglio con raggio di ca. 9 m ad un angolo di apertura di ca. 90°. FUBW50110 ha una sensibilità per gli animali domestici inferiore (fino a ca. 20 kg) rispetto a FUBW50100, motivata da una minore sensibilità.
Nota
FUBW50110
Nonostante la dicitura "insensibile agli animali fino a 20 kg", può accadere che animali poco pesanti attivino il rilevatore. Il rischio di una falsa attivazione è particolarmente elevato se l'animale si muove nell'area vicino al rilevatore, salta o vola.
Anche questo ha però un effetto sul comportamento di attivazione generale. L'attivazione meno sensibile nei confronti ad es. di animali domestici è dovuta a un'emissione di calore inferiore. Una persona adulta emette più calore di un animale domestico sotto i 20 kg di peso.
Entrambe le versioni del rilevatore sono protette da manomissioni dell'alloggiamento e dalla rimozione grazie a un contatto antimanomissione interno.
Nota
Un elemento funge da contatto antirimozione nella cavità della piastra posteriore. Questo elemento viene anche fissato alla parete con delle viti. Se questo non avviene, il rilevamento di manomissione per la parete viene disattivato.
Pericolo
In caso di mancato fissaggio dell'elemento, il rilevatore perde la sua autorizzazione per il grado di sicurezza 2.
Caratteristiche principali
- Inconfondibile design ABUS ottimizzato dal punto di vista tecnico
- Copertura omogenea con obiettivo sferico, cinque livelli di emissione e sensore chimico doppio
-
Tempo di reazione rapido
-
FUBW50110 è insensibile agli animali domestici sotto i 20 kg
- Batterie facilmente accessibili
• Per l'uso in ambienti interni
Descrizione dell'apparecchio

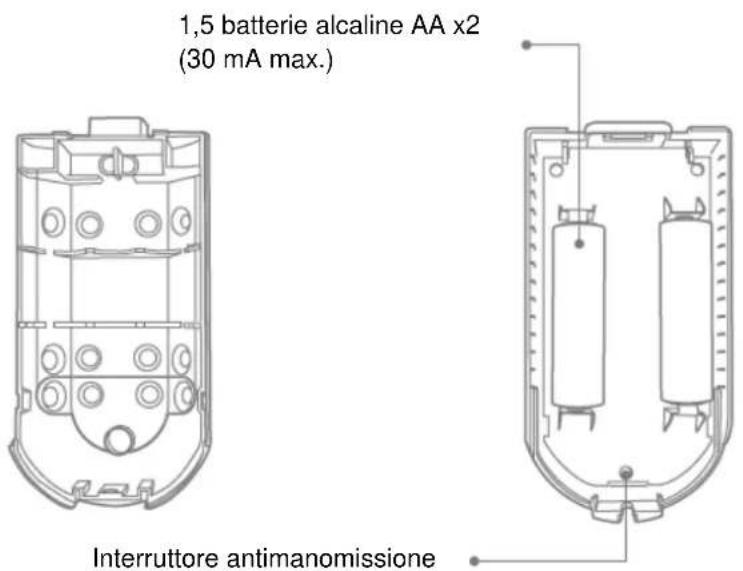

Figura 6: FUBW50100

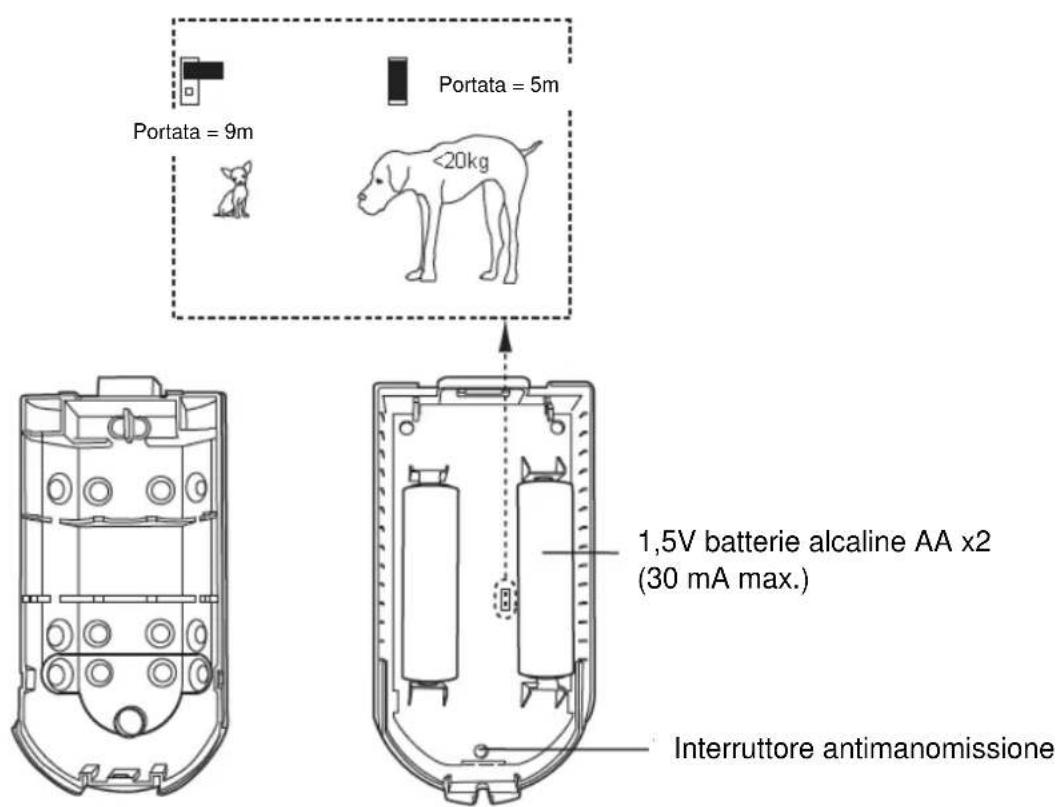

Figura 2: FUBW50110
Tempo di riposo
Per allungare la durata della batteria e per evitare l'invio di segnali radio superflui, nel rilevatore è stata integrata una funzionalità tempo di riposo. Dura 3 minuti dopo ogni rilevamento.
Per facilitare il test rilevatore, il tempo di riposo nei primi 30 minuti dopo l'installazione della batteria o dopo l'azionamento dell'interruttore antimanomissione dura solo 7 secondi.
Apparecchiatura compatibile
• Centrali Secvest FUAA50xxx
• Ripetitore Secvest FUMO50010
- Modulo universale Secvest FUMO50020
- Ampliamento radio Terxon MX e LX (inizializzazione IR)
• Centrali Secvest FU8000 e FU5000
Posizione
Il rilevatore di movimento può essere montato solo verticalmente
Per garantire un funzionamento corretto, il rilevatore di movimento NON può essere installato:
• di fronte fonti di calore o finestre
- sopra un radiatore
- vicino al pavimento
• a meno di 30 mm dal coperchio
- dietro armadi, divisori di ambiente e tramezzi mobili
- a una distanza inferiore di 1 m da grandi strutture di metallo (come porte o cornici di metallo, cisterne, frigoriferi o mezzi di trasporto), da impianti elettrici domestici, distributori di corrente o tubi metallici
- all'interno di custodie metalliche
- vicino a alimentazione elettrica principale, vicino a conduttore di acqua o di gas
- nei pressi di apparecchiature ad alta tensione o dispositivi elettronici come computer, fotocopiatrici o simili
- nei pressi di lampade a fluorescenza
I muri possono limitare il campo radio se fatti con i seguenti materiali:
- mattone
- cemento armato
- lamiere ondulate
Installazione
Passaggio 1: Scegliere il luogo di montaggio per il rilevatore
Scegliere un luogo di montaggio che sia:
- all'interno del campo radio vicino al ricevitore (max. 1000 m all'aperto)
• rileva l'area di sorveglianza desiderata
Nota
- Prima di procedere all'installazione, individuare con l'aiuto del box per il test della trasmissione radio un luogo di installazione adatto al rilevatore di movimento.
- Lavori di installazione non eseguiti a regola d'arte o non corretti potrebbero essere causa di interpretazioni errate dei segnali. La conseguenza può essere, per esempio, l'emissione di un falso allarme. I costi correlati a un eventuale intervento di addetti alla sicurezza (come ad es. pompieri o polizia) sono a carico dell'utente dell'impianto.

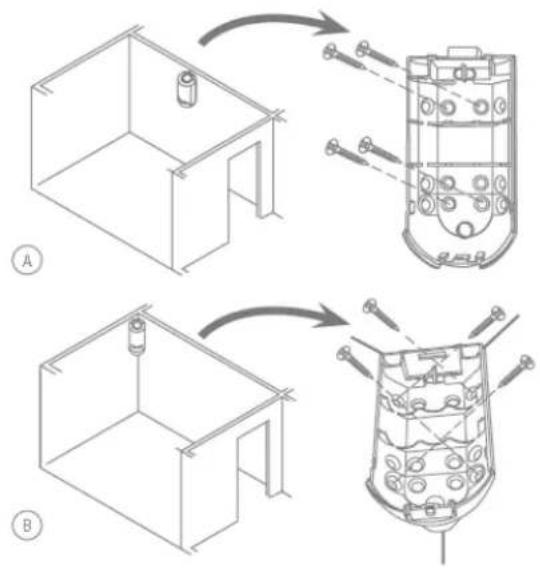

Il rilevatore può essere montato a una parete (vedi A) oppure in un angolo (vedi B).
Pericolo

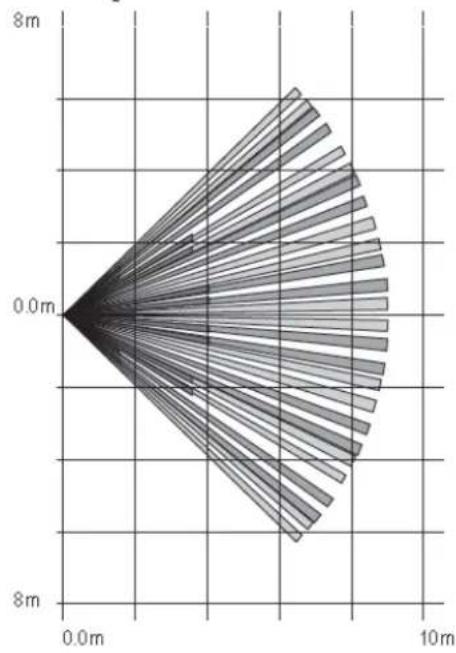

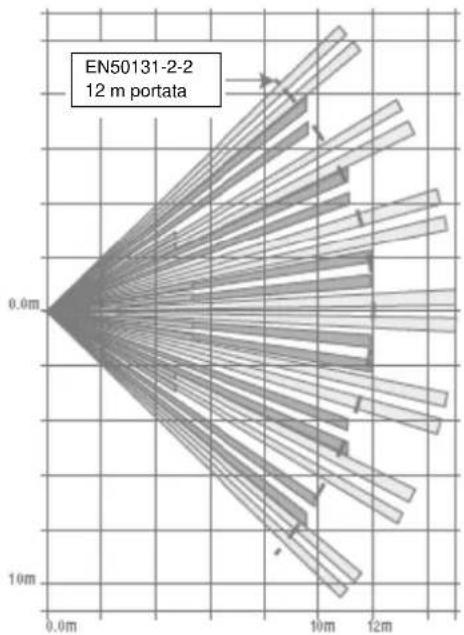

Area di sorveglianza:
I seguenti diagrammi mostrano l'area rilevata dal rilevatore.
Orizzontale
FUBW50100
FUBW50110
Verticale:
FUBW50100
line
| x | y | | ---- | ----- | | 0.0m | 2.2m | | 10m | 0.0m | | 12m | 0.0m |FUBW50110
line
| X-axis | Y-axis | |---|---| | 0.0m | 0.0m | | 10m | 2.2m |Per una rilevazione ottimale, il rilevatore dovrebbe essere montato a un'altezza di 180-220 cm.
Passaggio 2: Installazione del rilevatore di movimento
- Aprire l'alloggiamento svitando la vite del lato inferiore del rilevatore e rimuovere il lato anteriore dell'alloggiamento.
- Inserire le batterie AA in dotazione facendo attenzione alla corretta polarità.
- Una volta inserite le batterie rimuovere i foglietti isolanti.
- Montare il rilevatore sul muro o nell'angolo come descritto al passaggio 1. Per farlo usare le aperture previste sulla parete posteriore dell'alloggiamento.

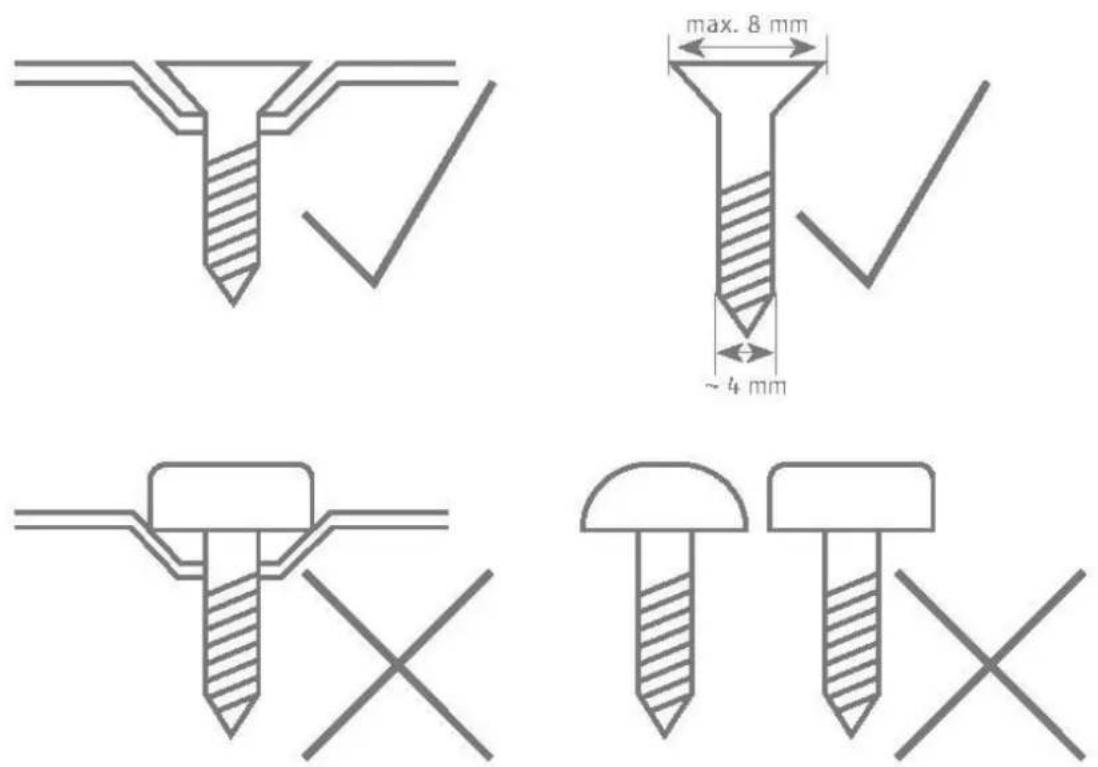

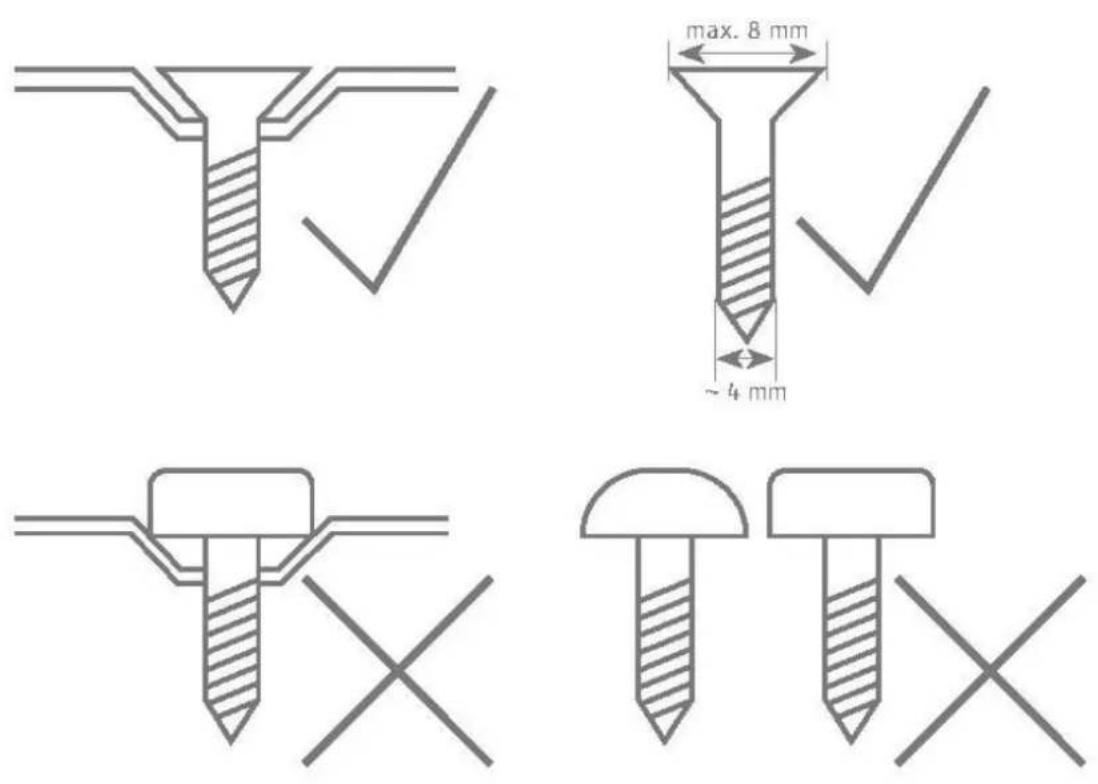

- Per l'installazione usare solo i relativi tasselli e viti.
Pericolo
Nota
Entrambe le versioni del rilevatore sono protette da manomissioni dell'alloggiamento e dalla rimozione grazie a un contatto antimanomissione interno.
Un elemento funge da contatto antirimozione nella cavità della piastra posteriore. Questo elemento viene anche fissato alla parete con delle viti.
Se questo non avviene, il rilevamento di manomissione per la parete viene disattivato
Passaggio 3: Inizializzazione del rilevatore di movimento
- Mettere il ricevitore in modalità inizializzazione. Attenersi alle istruzioni del ricevitore.
Variante radio
- Far scattare il contatto di antimanomissione del rilevatore di movimento per inviare un messaggio antimanomissione al ricevitore.
Variante IR
- Tenere i LED del rilevatore di movimento vicini al ricevitore IR dell'ampliamento radio Far scattare ora il contatto di manomissione del rilevatore di movimento per inviare un messaggio antimanomissione al ricevitore.
- Accertarsi che il rilevatore di movimento sia stato riconosciuto dal ricevitore.
Passaggio 4: Chiudere l'alloggiamento
- Chiudere il coperchio e serrare a fondo le viti di copertura.
Passaggio 5: Test del sistema
- Impostare l'impianto di allarme in modalità walk test (vedi le relative istruzioni per l'uso).
- Lasciare l'area sorvegliata dal rilevatore e aspettare il tempo di riposo dopo ogni test (vedi "tempo di riposo").
- Eseguire diversi walk test per testare l'area di sorveglianza.
- In caso di attivazione non voluta del rilevatore, verificare nuovamente il luogo di montaggio del rilevatore (vedi "posizione").
Nota
Nel rilevatore è integrato un periodo di walk test di 30 minuti. Questo comincia quando vengono inserite le batterie oppure quando viene aperto il contatto di antimanomissione.
All'interno di questo periodo il LED si attiva e il periodo di riposo di 3 minuti si disattiva. Il rilevatore può nuovamente attivare questo periodo ca. 7 secondi dopo il termine dell'ultima trasmissione HF.
Funzioni e indicazioni
Funzione dei LED
I LED mostrano il numero di versione lampeggiando all'inizio.
Poi i LED possono essere usati per l'inizializzazione IR (passaggio 3 installazione).
Nei successivi 30 minuti i LED mostrano il rilevamento e l'invio.
Trascorso il periodo del walk test il LED si disattiva.
• per non accorciare la durata della batteria
- per evitare che qualcuno individui l'area di sorveglianza durante il giorno, quando la centrale di allarme non è attiva
Controllo guasti e antimanomissione
Il rilevatore controlla continuamente le condizioni di guasti e di manomissione e segnala tutti i risultati al ricevitore. Vengono controllati i punti seguenti:
- Contatto antimanomissione:
Il contatto antimanomissione del rilevatore viene controllato continuamente.
• Tensione della batteria:
Il rilevatore controlla la tensione delle batterie in condizioni di carico e segnala i guasti alla centrale. - Supervisione
Il rilevatore manda continuamente messaggi di supervisione alla centrale
Manutenzione
Pericolo
Prima di rimuovere l'alloggiamento del sensore, assicurarsi che la centrale si trovi in modalità Installatore. Ciò impedisce che scatti l'allarme manomissione.
Durante la manutenzione di routine, verificare che il rilevatore funzioni correttamente. Controllare il contatto antimanomissione.
Assicurarsi che non ci siano segni causati dall'introduzione di insetti e, se necessario, pulire il dispositivo.
Sostituire le batterie ogni due/tre anni o quando la centrale mostra la notifica “Batteria del rilevatore scarica”. Consultare i Dati tecnici per il tipo di pila sostitutiva da utilizzare.
Nota
Dopo aver rimosso le batterie esauste, attendere 30 secondi prima di inserire quelle nuove.
Nota:
Sostituire le pile seguendo la procedura seguente:
- Mettere la centrale in modalità Installatore.
- Svitare le viti sulla parte inferiore e aprire l'alloggiamento.
- Rimuovere le batterie.
- Attendere 30 secondi, quindi inserire le nuove batterie.
- Chiudere l'alloggiamento e serrare a fondo le viti sulla parte inferiore.
- Testare il sistema.
Garanzia
Nota
- I prodotti ABUS sono progettati e realizzati con la massima cura e testati secondo le disposizioni vigenti.
- La garanzia copre esclusivamente i difetti dei materiali o i difetti di produzione presenti al momento dell'acquisto. Nel caso di difetti dei materiali o di produzione, il componente sarà riparato o sostituito a discrezione del soggetto garante.
- In questi casi la garanzia decade allo scadere del suo originario periodo di validità di 2 anni. Sono escluse espressamente ulteriori rivendicazioni.
- È esclusa la responsabilità di ABUS per difetti e danni causati da azioni esterne (ad es. trasporto, uso della forza, uso scorretto), uso improprio, usura naturale o inosservanza delle presenti istruzioni.
- Nell'esercizio del diritto di garanzia, il prodotto per cui è stato presentato reclamo deve essere corredato dello scontrino originale recante la data d'acquisto e una breve descrizione scritta del guasto.
- In caso di difetti del prodotto già presenti al momento dell'acquisto, rivolgersi direttamente al rivenditore entro i primi due anni.
Smaltimento
Smaltire l'apparecchio conformemente alla normativa comunitaria 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (WEEE - Waste Electrical and Electronic Equipment). Per informazioni, rivolgersi alle autorità comunali responsabili dello smaltimento dei rifiuti. Informazioni sui centri di raccolta di apparecchi obsoleti sono
reperibili, ad esempio, presso l'amministrazione comunale, le aziende locali per lo smaltimento dei rifiuti o il vostro rivenditore di fiducia.
Dichiarazione di conformità
ABUS Security-Center dichiara che i tipi di dispositivo radio FUBW50100 e FUBW50110 sono conformi alla direttiva RED 2014/53/EU. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.abus.com Ricerca articolo > FUBW50100 / FUBW50110 > Download
La dichiarazione di conformità è disponibile anche al seguente indirizzo:
