Produkttyp	Kabelloser Bewegungsmelder (PIR)
Marke	ABUS
Modell	FUBW50100
Sensortyp	Passiv-Infrarot (PIR)
Abmessungen (L x H x T)	55 x 115 x 55 mm
Gewicht (ohne Batterien)	0,096 kg
Gewicht (mit Batterien)	0,148 kg
Stromversorgung	3 V DC (2 AA-Alkalibatterien)
Empfohlener Batterietyp	Duracell Procell MN1500, Energizer E91
Batterielebensdauer	Bis zu 3 Jahre (48 Monate unter optimalen Bedingungen)
Erfassungsbereich	12 m x 90° (FUBW50100) / 9 m x 90° (FUBW50110)
Reichweite Funk	Bis zu 1 000 m im freien Feld
Betriebsfrequenz	868,6625 MHz
HF-Sendeleistung	Max. 10 mW
Betriebstemperatur	-10 °C bis +55 °C
Max. Luftfeuchtigkeit	75 % rF ohne Kondensation
Schutzart	IP34 (montiert, Innenbereich)
Sicherheitsgrad	Stufe 2 (EN 50131-1)
Sabotageüberwachung	Ja (Gehäusekontakt und Abreißschutz)
Optimale Montagehöhe	1,8 m bis 2,2 m
Ruhezeit nach Erkennung	3 Minuten (7 Sekunden im Testmodus)
Anzeigen	LED für Softwareversion, IR-Programmierung, Erkennung/Übertragung
Gehäusematerial	PC/ABS
Normen	EN 50131-2-2:2008
Kompatibilität	Secvest-Zentralen (FUAA50xxx, FU8000, FU5000), Secvest-Repeater, Terxon MX/LX
Lieferumfang	Bewegungsmelder, 2 AA-Batterien, Gehäuseschrauben, Kurzanleitung
Garantie	2 Jahre

Häufig gestellte Fragen - FUBW50100 ABUS

Wie installiere ich den Bewegungsmelder FUBW50100?

Wählen Sie einen Standort in 1,8-2,2 m Höhe, vermeiden Sie Wärmequellen und Metallhindernisse. Öffnen Sie das Gehäuse, legen Sie die Batterien ein, befestigen Sie die Rückplatte mit den mitgelieferten Dübeln an der Wand, und schließen Sie das Gehäuse. Versetzen Sie die Zentrale in den Programmiermodus und lösen Sie den Sabotagekontakt aus, um den Melder anzulernen.

Wie groß ist der Erfassungsbereich des FUBW50100?

Die Reichweite beträgt 12 Meter mit einem Öffnungswinkel von 90° für das Modell FUBW50100. Das Modell FUBW50110 bietet eine Reichweite von 9 Metern für eine reduzierte Empfindlichkeit gegenüber Haustieren.

Wie wechsle ich die Batterien des Melders?

Versetzten Sie die Zentrale in den Installateurmodus. Lösen Sie die Schraube unter dem Sensor, öffnen Sie das Gehäuse, entfernen Sie die Batterien, warten Sie 30 Sekunden, legen Sie zwei neue AA-Alkalibatterien ein (Typ Duracell Procell MN1500 oder Energizer E91), schließen Sie das Gehäuse und testen Sie.

Was tun, wenn der Melder nicht reagiert oder sich nicht anlernen lässt?

Überprüfen Sie, ob die Batterien mit der richtigen Polarität eingelegt und geladen sind. Stellen Sie sicher, dass sich die Zentrale im Programmiermodus befindet und der Melder in Reichweite ist (max. 1000 m im freien Feld). Lösen Sie den Sabotagekontakt aus. Wenn das Problem weiterhin besteht, setzen Sie den Melder zurück, indem Sie die Batterien für 30 Sekunden entfernen.

Ist der Melder haustierresistent?

Das Modell FUBW50110 ist so konzipiert, dass es weniger empfindlich auf Tiere bis 20 kg reagiert. Dennoch können Fehlalarme auftreten, wenn sich das Tier in der Nähe des Melders bewegt. Beim FUBW50100 ist die Empfindlichkeit höher.

Was bedeutet die LED-Anzeige am Melder?

Beim Einschalten blinkt die LED, um die Softwareversion anzuzeigen. In den ersten 30 Minuten leuchtet sie bei jeder Erkennung oder Übertragung. Danach schaltet sie sich aus, um Batterien zu sparen und den Erfassungsbereich nicht zu verraten.

Wie teste ich die ordnungsgemäße Funktion des Melders?

Versetzten Sie die Zentrale in den Testmodus. Nach dem Einlegen der Batterien oder Öffnen des Sabotagekontakts startet ein 30-minütiger Testzeitraum mit einer Ruhezeit von 7 Sekunden. Gehen Sie im abgedeckten Bereich; die LED leuchtet auf und die Zentrale empfängt die Erkennung.

Welche Alarmsysteme sind mit diesem Melder kompatibel?

Der Melder FUBW50100 ist kompatibel mit den Secvest-Funkalarmzentralen (FUAA50xxx, FU8000, FU5000), dem Secvest-Repeater FUMO50010, dem Universalmodul FUMO50020 sowie den Funkschnittstellen der Terxon MX und LX Systeme.

Wie vermeide ich Fehlalarme?

Installieren Sie den Melder fern von Wärmequellen (Heizkörper, Fenster) und Metallgegenständen. Vermeiden Sie Bereiche mit aktiven Haustieren oder wählen Sie das Modell FUBW50110. Stellen Sie sicher, dass der Melder fest montiert und der Sabotagekontakt korrekt eingerastet ist.

Wie lautet die Garantie des Produkts?

ABUS gewährt eine Garantie von 2 Jahren ab Kaufdatum, die Material- und Herstellungsfehler abdeckt. Für Reklamationen bewahren Sie den Kassenbon auf und wenden Sie sich an Ihren Händler. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung oder normalen Verschleiß ab.

BEDIENUNGSANLEITUNG FUBW50100 ABUS

Secvest Funk-Bewegungsmelder

Installations- und Bedienungsanleitung

EN

Secvest Wireless Motion Detector

Inhaltsverzeichnis 2

Einführung 3

Hinweise zur Bedienungsanleitung....3
Bestimmungsgemäße Verwendung....3
Haftungsbeschränkung 3

Sicherheitshinweise....4

Symbolerklärung ....4
Verpackung 4
Batteriehinweise....4

Lieferumfang 5

Technische Daten 5

Funktionsprinzip und Leistungsmerkmale 7

Allgemeines ....7
Hauptmerkmale....7
Gerätebeschreibung ....8
Ruhezeit....9
Kompatibles Equipment....9

Position....9

Installation....10

Funktionen und Anzeigen 15

Funktionsweise der LED 15
Fehler- und Sabotageüberwachung ....15

Wartung 16

Gewährleistung 17

Entsorgung....17

Konformitätserklärung 17

Einführung

Hinweise zur Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf dieses Produkts. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.

Diese Anleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie die Anweisungen und Hinweise in dieser Anleitung um einen gefahrlosen Betrieb sicherzustellen.

Heben Sie diese Anleitung zum Nachlesen auf. Diese Anleitung gehört zum Gerät. Wenn Sie das Gerät an Dritte weitergeben, vergessen Sie bitte nicht, auch diese Anleitung mit auszuhändigen.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck, für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich an Ihren Fachhändler. Allgemeine weiterführende Hinweise und Hinweise zum Produkt-Support finden Sie auf

www.abus.com auf der allgemeinen Seite oder für Händler und Installateure im Partnerportal.

Hinweis

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen!

Das gesamte Produkt darf nicht geändert oder umgebaut werden.

Gefahr

Bevor Sie mit Installations- und Wartungsarbeiten beginnen, setzen Sie die Zentrale in den Errichter Modus. Im Errichter Modus wird verhindert, dass Alarme aktiviert werden, wenn der Bewegungsmelder geöffnet wird.

Haftungsbeschränkung

Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der durch falsche Installation und Bedienung, bestimmungswidrigen Gebrauch oder durch Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht wurde. Für Folgeschäden wird keine Haftung übernommen. Das gesamte Produkt darf nicht geändert oder umgebaut werden. Sollten Sie sich nicht an diese Hinweise halten, erlischt Ihr Garantieanspruch. Technische Änderungen vorbehalten.

© ABUS Security-Center GmbH & Co. KG, 08/2019

Sicherheitshinweise

Symbolerklärung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol		Signalwort	Bedeutung
		Gefahr	Warnhinweis auf Verletzungsgefahren oder Gefahren für die Gesundheit.
		Gefahr	Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung.
		Wichtig	Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.
		Hinweis	Hinweis auf wichtige Informationen.
			Die EU-Richtlinie WEEE 2012/19/EU regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Verpackung

Gefahr

Halten Sie Kinder von Verpackungsmaterialien und Kleinteilen fern – Erstickungsgefahr!

Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial entfernen.

Batteriehinweise

Gefahr

Gefahr

Das Gerät wird über Batterien mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise:

• Entsorgen Sie die Batterie nicht über den Hausmüll
• Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden.

• Die Batterie darf nicht verbrannt werden.
• Die Batterie darf nicht mit Wasser in Berührung kommen.
- Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden.
• Die Batteriekontakte dürfen nicht kurzgeschlossen werden.
• Die Batterie darf nicht in die Hände von Kleinkindern gelangen.
• Die Batterie ist nicht wieder aufladbar.

Hinweis

Batterielaufzeit

Unter folgenden Bedingungen kann die Batterielaufzeit bis zu 48 Monate betragen.

• 160 Aktivierungen pro Tag
- 160 Aktivierungen = 1x aller 3 Minuten (kontinuierliche Bewegung) für 8 Stunden pro Tag

Lieferumfang

• 1x Secvest Funk-Bewegungsmelder
- 2x Batterien Typ AA
• 1x Gehäuseschraube
- Quick Guide

Technische Daten

Produktname	Secvest Funk-Bewegungsmelder
Artikelnummer	FUBW50100	FUBW50110
Umweltklasse	II (EN 50131-1 + A1:2009 §7)
Schutzklasse, IP Schutzart	IP34 (Innenräume, im montierten Zustand)IP=International Protection oder Ingress Protection (Schutz gegen Eindringen)3 = Werkzeuge und Drähte4 = Spritzwasser
Betriebstemperatur	-10 °C bis +55 °C
Luftfeuchtigkeit, max.	durchschnittliche relative Feuchte ca. 75%, nicht betauend
Gehäusematerial	PC/ABS
Abmessung (BxHxT)	55 x 115 x 55 mm
Gewicht	0,096 kg (ohne Batterien)0,148 kg (mit Batterien)
Sicherheitsgrad	Grad 2 (EN 50131-1 + A1:2009 §6)
Sabotageüberwachung	ja
Anzeigen	Status LED für S/W Stand, IR Einlernen und Anzeige Detektion/Senden (nur in den ersten 30min)
Optimale Montagehöhe	Zwischen 1,8 m und 2,2 m
Erfassungsbereich	12 m x 90°	9 m x 90° / 5 m x 90°
Betriebsspannung	3V DC
Unterspannungsschwellwert der Batterien	2,4VStörung “Leere Batterie” bei <2,4VWird die Spannungsschwelle von 2,4V unterschritten, wird eine Störungsmeldung an die Zentrale übermittelt und der Benutzer informiert.
Batterietyp	2 x AA Alkaline BatterieDuracell Procell MN1500, Duracell Industrial ID1500,Energizer E91
Batterielaufzeit	bis zu 3 Jahren
Betriebsfrequenz	868,6625 MHz Schmalband
HF Sendeleistung	max. 10 mW
Empfangs- und Sendereichweite	bis zu 1000 m Reichweite im Freifeld
Supervisionsmeldung	ca. alle 4 Minuten
Normen für Einbruch-und Überfallmelde-Anlagen	ist konform gemäß EN 50131-2-2:2008
EU-Richtlinien	RED: 2014/53/EUEMV: 2014/30/EURoHS: 2011/65/EUWEEE: 2012/19/EUErP: 2009/125/EUNiederspannung: 2014/35/EUAllgemeine Sicherheit: 2001/95/EG
Zertifizierungsstelle	Telefication
Allgemeines	Dieses Produkt muss von einem qualifizierten Servicetechniker installiert werden.

Funktionsprinzip und Leistungsmerkmale

Allgemeines

Der FUBW50100 und der FUBW50110 sind Passiv-Infrarot-Melder (PIR) und sind für den Innenbereich konzipiert. Sie sind geeignet für die Verwendung an der Secvest Funkalarmzentrale und der Funkerweiterung der Terxon LX und Terxon MX.

Der PIR-Melder reagiert auf Wärmeveränderung.

Der FUBW50100 verfügt über einen fächerförmigen empfindlichen Bereich von ca. 12 m Radius bei einem Öffnungswinkel von ca. 90°.

Der FUBW50110 verfügt über einen fächerförmigen empfindlichen Bereich von ca. 9 m Radius bei einem Öffnungswinkel von ca. 90°. Der FUBW50110 weißt eine geringere Empfindlichkeit gegenüber Haustieren (bis ca. 20 kg) auf als der FUBW50100, begründet auf eine geringere Empfindlichkeit.

Hinweis FUBW50110

Trotz der Angabe „tierimmun bis 20 kg“ kann es vorkommen, dass Tiere mit geringerem Gewicht, den Melder auslösen. Die Gefahr einer Falschauslösung ist besonders hoch, wenn sich das Tier im Nahbereich des Melders bewegt, springt oder fliegt.

Allerdings wirkt sich dies auch auf das allgemeine Auslöseverhalten aus. Das unempfindlichere Auslösen gegenüber z.B. Haustieren begründet sich auf die geringere Wärmeausstrahlung. Eine erwachsene Person hat eine größere Wärmeausstrahlung als ein Haustier mit bis zu 20 kg Gewicht.

Durch einen internen Sabotagekontakt ist der Melder in beiden Varianten gegen Gehäusesabotage und gegen Wandabriß geschützt.

Hinweis

Als Wandabrisskontakt dient ein Formteil in der Aussparung der Rückplatte.

Dieses Formteil wird auch mit Schrauben an der Wand befestigt.

Geschieht dies nicht, ist somit die Sabotageerkennung für die Wand deaktiviert.

Gefahr

Bei Nicht-Befestigung des Formteils verliert der Melder dadurch seine Zulassung für den Sicherheitsgrad 2.

Hauptmerkmale

• Einheitliches und technisch optimiertes ABUS Design
• Gleichmäßigere Abdeckung durch die kugelförmige Linse, fünf Strahlenebenen und Doppel-Elementsensor

• Schnelle Reaktionszeit

• FUBW50110 ist unempfindlicher gegenüber Haustieren mit bis zu 20 kg
  • Leicht zugängliche Batterien

- Zur Verwendung im Innenbereich

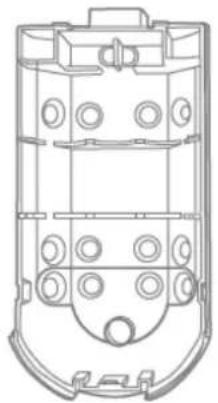

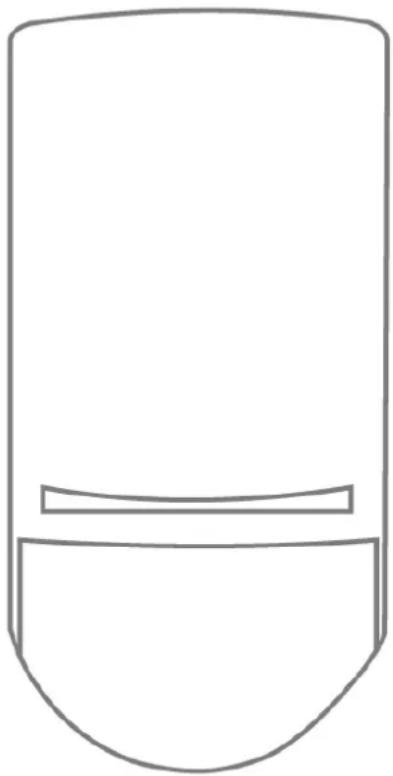

Gerätebeschreibung

Zur Verlängerung der Batterielaufzeit und zur Vermeidung unnötiger Funkaussendungen ist eine Ruhezeitfunktion im Melder integriert. Sie beträgt 3 Minuten nach jeder Detektion.

Um Ihnen den Meldertest zu vereinfachen, beträgt die Ruhezeit in den ersten 30 Minuten nach Einlegen der Batterie oder nach dem Betätigen des Sabotageschalters nur 7s.

Kompatibles Equipment

• FUAA50xxx Secvest Zentralen
• FUMO50010 Repeater Secvest
• FUMO50020 Universalmodul Secvest
- Funkerweiterungen Terxon MX und LX (IR Einlernen)
• FU8000 und FU5000 Secvest Zentralen

Position

Der Bewegungsmelder darf nur aufrecht montiert werden

Um einen störungsfreien Betrieb zu gewährleisten darf der Bewegungsmelder NICHT angebracht werden:

• gegenüber Wärmequellen oder Fenstern
• über einem Heizkörper
• nahe dem Boden
• näher als 30mm von der Decke entfernt
• hinter Schränken, Raumteilern und Stellwänden
• in einem Abstand von weniger als 1m zu großen Metallstrukturen (wie Metalltüren oder -rahmen, Wassertanks, Kühlschränken), zur Hauselektrik, zu Stromverteilern oder Metallrohren
  • innerhalb von Metallgehäusen
• nahe der Hauptstromversorgung, nahe von Wasser- oder Gasleitungen.
• in der Nähe von Hochspannungsgeräten oder elektronischen Geräten wie Computern, Kopiergeräten oder anderen Funkgeräten
  • in der Nähe von Leuchtstofflampen

Folgendes Wandmaterial kann zur Verringerung der Funkreichweite führen:

• Ziegel
• Stahlbeton, bewehrter Beton
- Wellblech

Installation

Schritt 1: Montageort für den Bewegungsmelder auswählen

Wählen Sie einen Montageort, der:

- innerhalb der Funkreichweite zur Empfangskomponente liegt (max. 1000 m im Freifeld)

- den gewünschten Überwachungsbereich erfasst

Hinweis

- Bevor Sie mit der Installation beginnen, ermitteln Sie gegebenenfalls mit Hilfe der Funktestbox einen geeigneten Installationsort für den Bewegungsmelder.

- Durch unsachgemäße oder unsaubere Installationsarbeiten kann es zu Fehlinterpretationen von Signalen kommen. Die Folgen können beispielsweise Fehlalarme sein. Die Kosten für mögliche Einsätze von Rettungskräften, wie z.B.: Feuerwehr oder Polizei, sind vom Betreiber der Anlage zu tragen.

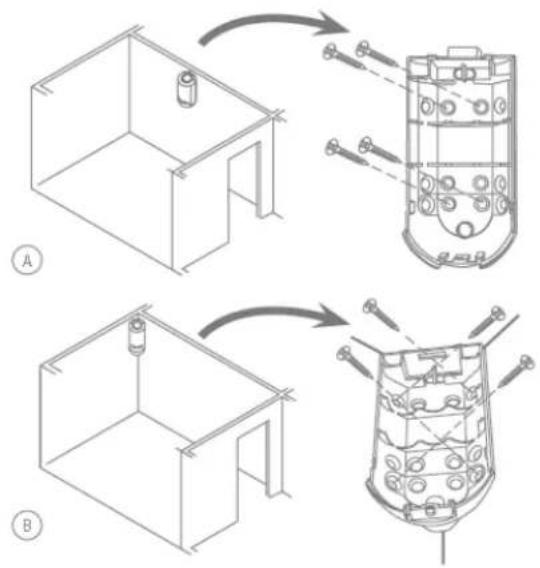

Der Melder kann entweder flach an der Wand (siehe A) oder in einer Ecke montiert (siehe B) werden.

Gefahr

Überwachungsbereich:

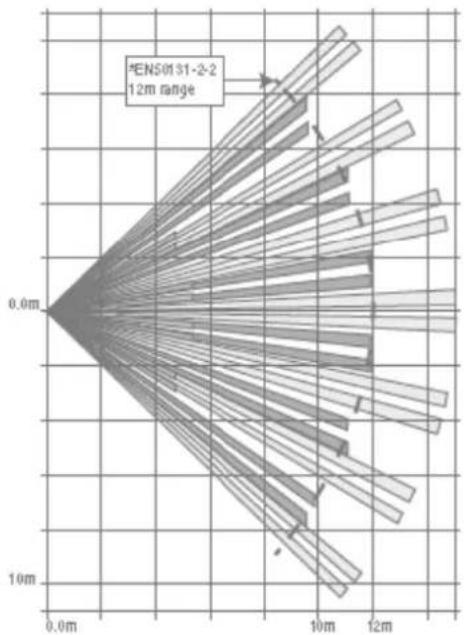

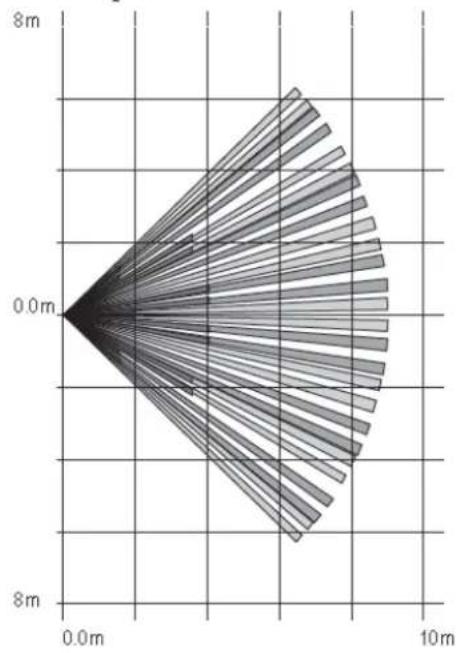

Folgende Diagramme zeigen den vom Melder erfassten Bereich.

Horizontal
FUBW50100

FUBW50110

Vertikal:
FUBW50100

FUBW50110

Für eine optimale Erfassung sollte der Melder in einer Höhe von 180-220 cm montiert werden.

Schritt 2: Bewegungsmelder installieren

• Öffnen Sie das Gehäuse, indem Sie die Schraube an der Unterseite des Melders lösen und die Gehäusevorderseite abnehmen.
• Setzen Sie die mitgelieferten Batterien der Größe AA polungsrichtig ein.
• Entfernen Sie das Isolationsblättchen, bei schon eingesetzten Batterien.
• Montieren Sie den Melder wie in Schritt 1 beschrieben entweder an der Wand oder in der Ecke. Nutzen Sie dafür die vorgesehenen Gehäusedurchbrüche auf der Gehäuserückseite.

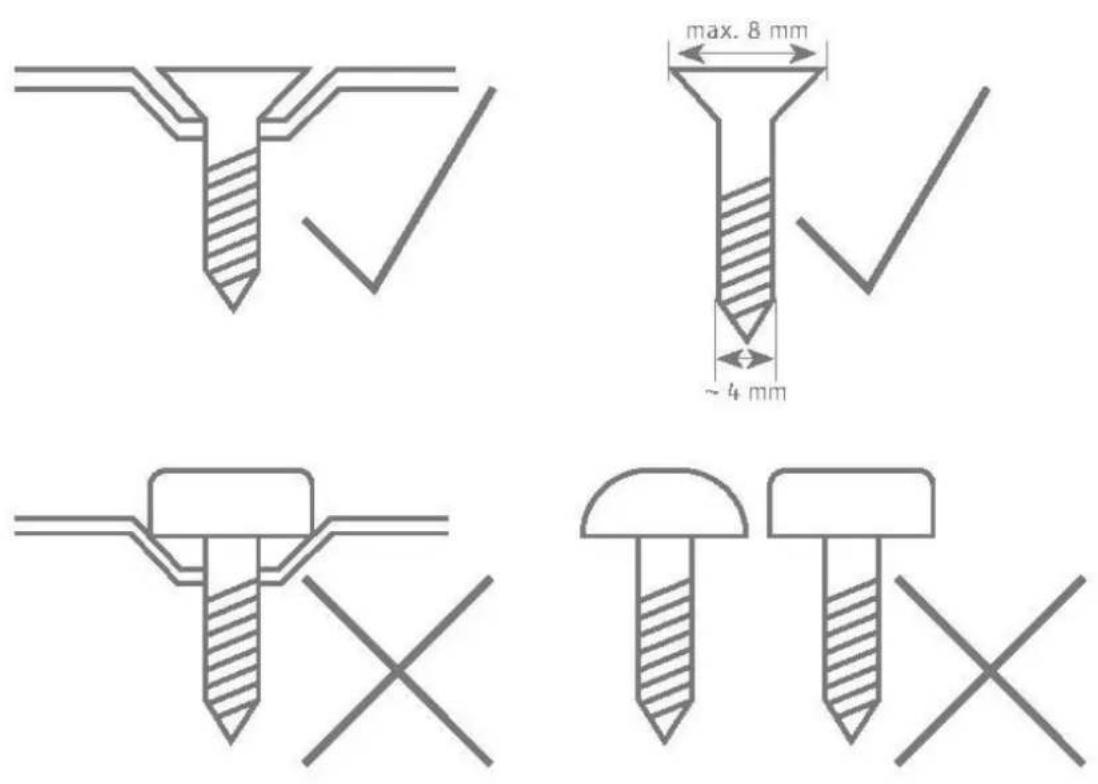

• Verwenden Sie für die Installation nur entsprechende Dübel und Schrauben.

Gefahr

Hinweis

Durch einen internen Sabotagekontakt ist der Melder in beiden Varianten gegen Gehäusesabotage und gegen Wandabriß geschützt.

Als Wandabrisskontakt dient ein Formteil in der Aussparung der Rückplatte. Dieses Formteil wird auch mit Schrauben an der Wand befestigt.

Geschieht dies nicht, ist somit die Sabotageerkennung für die Wand deaktiviert.

Schritt 3: Bewegungsmelder einlernen

- Setzen Sie die Empfangskomponente in den Einlernmodus. Beachten Sie dazu die Anleitung Ihres Empfängers.

Funkvariante

- Lösen Sie den Sabotagekontakt des Bewegungsmelders aus, um eine Sabotagenachricht an die Empfangskomponente zu schicken.

IR Variante

- Halten Sie die LED des Bewegungsmelders nah an den IR Empfänger der Funkerweiterung (RFX). Lösen Sie nun den Sabotagekontakt des Bewegungsmelders aus, um eine Sabotagenachricht an die Empfangskomponente zu schicken.

- Vergewissern Sie sich, dass der Bewegungsmelder von Ihrer Empfangskomponente erkannt wurde.

Schritt 4: Gehäuse schließen

- Schließen Sie den Deckel und ziehen Sie die Deckel-Halteschrauben fest.

Schritt 5: Testen des Systems

• Setzen Sie die Alarmanlage in den Gehtest-Modus (siehe entsprechende Bedienungsanleitung).
• Verlassen Sie den von dem Melder überwachten Bereich und warten Sie seine Ruhezeit nach jedem Test ab (siehe „Ruhezeit“).
• Führen Sie verschiedene Gehtests durch, um den Überwachungsbereich zu testen.
• Bei unerwünschtem Auslösen des Melders überprüfen Sie bitte nochmals den Montageort des Melders (siehe „Position“).

Hinweis

Im Melder ist eine 30-minütige Geh-Test-Periode integriert. Sie beginnt, wenn die Batterien eingelegt werden oder wenn der Sabotagekontakt geöffnet wird. Innerhalb dieser Periode ist die LED aktiviert und die 3-minütige Ruhezeit ist deaktiviert. Der Melder kann in dieser Periode ca. 7 Sekunden nach Ende der letzten HF-Übertragung wieder ausgelöst werden.

Funktionen und Anzeigen

Funktionsweise der LED

Die LED zeigt beim Start durch Blinken die Versionsnummer an.

Dann kann die LED für das IR Einlernen benutzt werden (Schritt 3 Installation).

In den nächsten 30 Minuten zeigt die LED die Detektion und das Senden an.

Nach Ablauf dieser Geh-Test-Periode wird die LED deaktiviert.

• um die Batterielaufzeit nicht zu verkürzen
• um zu verhindern, dass jemand den Überwachungsbereich während des Tages ermittelt, wenn die Alarmzentrale nicht aktiviert ist

Fehler- und Sabotageüberwachung

Der Melder überwacht Fehler- und Sabotagezustände kontinuierlich und meldet alle Ereignisse an die Empfangskomponente. Folgendes wird überwacht:

• Sabotagekontakt:
  Der Sabotagekontakt des Melders wird kontinuierlich überwacht.
• Batteriespannung:
  Der Melder überwacht die Batteriespannung unter Lastbedingungen und meldet Störungen an die Empfangskomponente.
• Supervision
  Der Melder sendet kontinuierlich Supervisionsmeldungen an die Zentrale

Wartung

Gefahr

Bevor Sie das Gehäuse des Melders öffnen, stellen Sie sicher, dass sich die Zentrale im Errichter Modus befindet. Dies verhindert, dass Sabotage-Alarme ausgelöst werden.

Testen Sie bei der routinemäßigen Wartung, dass der Melder ordnungsgemäß funktioniert.

Überprüfen Sie den Sabotagekontakt.

Kontrollieren Sie auf Anzeichen von eingedrungenen Insekten und reinigen Sie das Gerät nach Bedarf.

Tauschen Sie die Batterien aller zwei bis drei Jahre oder wenn die Zentrale „Leere Batterie Melder“ anzeigt. Den als Ersatz zu verwendenden Batterietyp finden Sie unter Technische Daten.

Hinweis

Warten Sie nach Herausnehmen der alten Batterien 30 Sekunden, bevor Sie die neuen Batterien einlegen.

Hinweis:

So tauschen Sie die Batterien aus:

• Setzen Sie die Zentrale in den Errichter Modus.
• Lösen Sie die Schraube an der Unterseite und öffnen Sie das Gehäuse.
• Nehmen Sie die Batterien heraus.
• Warten Sie 30 Sekunden, legen Sie die neuen Batterien ein.
• Schließen Sie das Gehäuse und ziehen Sie die Schraube an der Unterseite wieder fest.
• Testen Sie das System.

Gewährleistung

Hinweis

- ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft.

- Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zum Verkaufszeitpunkt zurückzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird die Komponente nach Ermessen des Gewährleistungsgebers repariert oder ersetzt.

- Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungszeit von 2 Jahren. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen.

- ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z.B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäße Anwendung, normalen Verschleiß oder durch Nichtbeachtung dieser Anleitung entstanden sind.

- Bei Geltendmachung eines Gewährleistungsanspruches ist dem zu beanstandenden Produkt der originale Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufügen.

- Sollten Sie an dem Produkt einen Mangel feststellen, der beim Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahre bitte direkt an Ihren Verkäufer.

Entsorgung

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik-Altgeräte EU Richtlinie 2012/19/EU – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde.

Informationen zu Rücknahmestellen für Ihre Altgeräte erhalten Sie z.B. bei der örtlichen

Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler.

Konformitätserklärung

Hiermit erklärt ABUS Security-Center, dass der Funkanlagentyp FUBW50100 und FUBW50110 der RED-Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com > Artikelsuche > FUBW50100 / FUBW50110 > Downloads

Die Konformitätserklärung kann auch unter folgender Adresse bezogen werden:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMAN

Secvest Funk-Bewegungsmelder

Installations- und Bedienungsanleitung

EN

Secvest Wireless Motion Detector

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Secvest Funk-Bewegungsmelder

Installations- und Bedienungsanleitung

EN

Secvest Wireless Motion Detector

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAND

Secvest Funk-Bewegungsmelder

Installations- und Bedienungsanleitung

Secvest Wireless Motion Detector

Technische gegevens....59

Werkingsprincipe en eigenschappen....61

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMAN

Secvest Funk-Bewegungsmelder

Installations- und Bedienungsanleitung

EN

Secvest Wireless Motion Detector

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMAN

Secvest Funk-Bewegungsmelder

Installations- und Bedienungsanleitung

EN

Secvest Wireless Motion Detector

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

Italiano
