MANUALE UTENTE KS 401 BW Güde
ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.
I Lavoro sicuro con la sega motorizzata
I Istruzioni per taglio
NL Zaagaanwijzingen
I Taglio dell'albero
NL Boom kappen RO Tăierea copacilor
Montaggio della lista di sega e della catena
I Montaggio della lista di sega e della
BG Монтаж на верижната летва и
I tensione della catena
NL Kettingspanning
CZ napnutí řetězu
SK napnutie retaze
Controllare la tensione della nuova catena dopo averla utilizzato per cinque volte circa. A motore spento verificare e regolare ogni 50 tagli la tensione della catena.
I tensione della catena
NL Kettingspanning
CZ napnutí řetězu
SK napnutie retaze
I Esercizio / Start a freddo
I Avviamento del motore caldo.
Avviamento dopo lo start a freddo.
I Se il motore non parte dopo 2-3 tiri, ripetere completamente l'avviamento (start a freddo)
I Dopo lo spegnimento, la catena si muove ancora per qualche momento
I Regolazione della lubrificazione della catena
I Regolazione dei giri a vuoto
I Affilamento della catena da taglio
NL Zaagketting slijpen

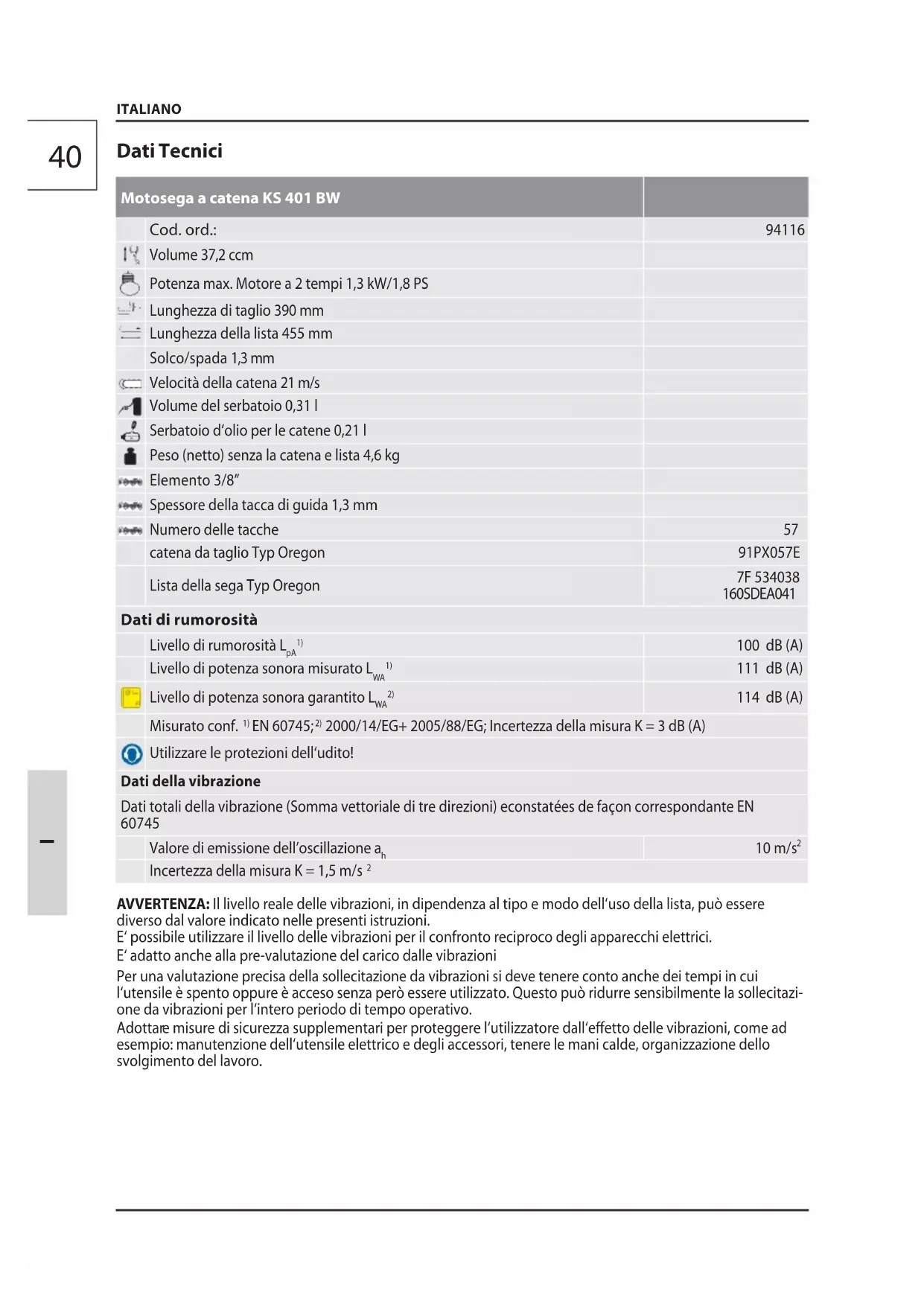

| Motosega a catena KS 401 BW | |
| Cod. ord.: | 94116 |
| Volume 37,2 ccm | |
| Potenza max. Motore a 2 tempi 1,3 kW/1,8 PS | |
| Lunghezza di taglio 390 mm | |
| Lunghezza della lista 455 mm | |
| Solco/spada 1,3 mm | |
| Velocità della catena 21 m/s | |
| Volume del serbatoio 0,31 l | |
| Serbatoio d'olio per le catene 0,21 l | |
| Peso (netto) senza la catena e lista 4,6 kg | |
| Elemento 3/8" | |
| Spessore della tacca di guida 1,3 mm | |
| Numero delle tacche | 57 |
| catena da taglio Typ Oregon | 91PX057E |
| Lista della sega Typ Oregon | 7F 534038160SDEA041 |
| Dati di rumorosità |
| Livello di rumorosità L_pA^1) | 100 dB (A) |
| Livello di potenza sonora misurato L_WA^1) | 111 dB (A) |
| Livello di potenza sonora garantito L_WA^2) | 114 dB (A) |
| Misurato conf. ^1) EN 60745; ^2) 2000/14/EG+ 2005/88/EG; Incertezza della misura K = 3 dB (A) |
| Utilizzare le protezioni dell'udito! |
| Dati della vibrazione |
| Dati totali della vibrazione (Somma vettoriale di tre direzioni) econstatées de façon correspondante EN 60745 |
| Valore di emissione dell'oscillazione a_h | 10 m/ s^2 |
| Incertezza della misura K = 1,5 m/ s^2 |
| Cod. ord.: | 94116 |
| Volume 37,2 ccm | |
| Potenza max. Motore a 2 tempi 1,3 kW/1,8 PS | |
| Lunghezza di taglio 390 mm | |
| Lunghezza della lista 455 mm | |
| Solco/spada 1,3 mm | |
| Velocità della catena 21 m/s | |
| Volume del serbatoio 0,31 l | |
| Serbatoio d'olio per le catene 0,21 l | |
| Peso (netto) senza la catena e lista 4,6 kg | |
| Elemento 3/8" | |
| Spessore della tacca di guida 1,3 mm | |
| Numero delle tacche | 57 |
| catena da taglio Typ Oregon | 91PX057E |
| Lista della sega Typ Oregon | 7F 534038160SDEA041 |
| Dati di rumorosità |
| Livello di rumorosità L_pA^1) | 100 dB (A) |
| Livello di potenza sonora misurato L_WA^1) | 111 dB (A) |
| Livello di potenza sonora garantito L_WA^2) | 114 dB (A) |
| Misurato conf. 1) EN 60745; 2) 2000/14/EG+ 2005/88/EG; Incertezza della misura K = 3 dB (A) |
| Utilizzare le protezioni dell'udito! |
| Dati della vibrazione |
| Dati totali della vibrazione (Somma vettoriale di tre direzioni) econstatées de façon correspondante EN 60745 |
| Valore di emissione dell'oscillazione ah | 10 m/s2 |
| Incertezza della misura K = 1,5 m/s2 |
AVVERTENZA: Il livello reale delle vibrazioni, in dipendenza al tipo e modo dell'uso della lista, può essere diverso dal valore indicato nelle presenti istruzioni.
E' possibile utilizzare il livello delle vibrazioni per il confronto reciproco degli apparecchi elettrici.
E' adatto anche alla pre-valutazione del carico dalle vibrazioni
Per una valutazione precisa della sollecitazione da vibrazioni si deve tenere conto anche dei tempi in cui l'utensile è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.
Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, tenere le mani calde, organizzazione dello svolgimento del lavoro.
Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in
conoscenza gli elementi di comando e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone.
In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesemente al CAT.
Volume della fornitura
1 Freno della catena / protezione delle mani anteriore
2 manico
3 avviatore a funicella
4 iniettore
5 interruttore di sicurezza
6 levetta dell'acceleratore
7 interruttore ON/OFF
8 boccone da rabbocco del combustibile
9 boccone da rabbocco dell'olio per le catene
10 catena da taglio
11 Lista della sega
La sega a catena ad può essere utilizzata solo per taglio della legna - nel senso trasversale verso le fibre. Attendendosi ai dati tecnici ed istruzioni di sicurezza.
Questo impianto può essere utilizzato solo per lo scopo indicato. All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.
Utilizzare l'apparecchio solo all'esterno, mai locali chiusi oppure mal ventilati.
Requisiti all'operatore
L'operatore è obbligato, prima di usare la macchina, leggere attentamente il Manuale d'Uso.
Qualifica: Oltre le istruzioni dettagliate del professionista, per uso della macchina non è necessaria alcuna qualifica speciale.
Età minima: Possono lavorare con l'apparecchio solo le persone che hanno raggiunto 18 anni.
L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controllo dell'istruttore.
Istruzioni: Taglio e abbattimento, così come tutti i relativi lavori siano eseguiti unicamente, che sta facendo molto istruiti e formati.
Coloro che non hanno esperienza con la motosega o denArbeitstechniken, non dovrebbe svolgere questo lavoro.
Prima volta gli utenti sono invitati a praticare il taglio di legno rotonda su un cavalletto.
L'operatore è responsabile verso i terzi degli incidenti oppure pericoli.
Pericoli residuali
Pericolo delle ferite!
Il contatto con la catena da taglio può causare gli incidenti mortali da taglio.
Mai toccare con le mani la catena da taglio in movimento.
Pericolo del contracolpo!
Il contracolpo può causare gli incidenti mortali da taglio.
Pericolo delle ustioni!
La catena e la lista di guida si riscaldano durante l'esercizio.
Rischio di avvelenamento!
Formazione di sostanze tossiche e vapori di olio può causare avvelenamento.
Comportamento in caso d'emergenza
Applicare il pronto soccorso relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo. Con riferimento alla DIN 13164, il luogo di lavoro deve essere sempre dotato della cassetta di pronto soccorso per eventuali incidenti. Il materiale utilizzato deve essere aggiunto immediatamente. In caso di richiesta del pronto soccorso comunicare le seguenti informazioni:
- Luogo dell'incidente
- Tipo dell'incidente
- Numero dei feriti
- Tipo della ferita
Simboli
Avviso/attenzione!
Prima dell'uso leggere il Manuale d'Uso
Utilizzare gli occhiali di protezione!
Utilizzare le protezioni dell'udito!
Utilizzare l'elmetto di protezione!
Utilizzare i guanti di protezione!
Utilizzare la calzatura di sicurezza con la protezione al taglio, base antiscivolante e punta d'acciaio!
Utilizzare la tuta con rivestimento di protezione al taglio!
Avviso al contracolpo pericoloso
Distanza dalle persone!
Attendersi a che non stia nessuno nella zona pericolosa.
Pericolo dell'incendio: Divieto del fumare e della fiamma viva
Prima di qualsiasi intervento
sull'apparecchio spegnere il motore
Simbolo CE
Proteggere all'umidità
L'imballo deve essere rivolto verso alto
Norme Di Sicurezza
WARNUNG
Leggere tutte le istruzioni ed avvertimenti di sicurezza. Mancata osservazione delle avvertenze sottostanti potrebbe provocare scosse elettriche, incendi e/o seri incidenti.
Conservare tutte le indicazioni e istruzioni di sicurezza per il loro futuro uso.
- Con la sega in marcia tenere tutte le parti di corpo in distanza sicura dalla stessa. Prima di avviare la sega accertarsi che la catena da taglio non tocca niente. Al lavoro con la sega a catena basta un solo momento di disattenzione e la catena della sega potrebbe afferrare l'indumento oppure la parte del corpo.
- Reggere sempre la sega a catena con la mano de -stra sul manico posteriore e con la mano sinistra sul manico anteriore. Reggere la sega a catena in modo inverso aumenta il rischio degli infortuni e non si deve utilizzare.
- Utilizzare sempre gli occhiali di protezione e protezione dell'udito. In più si raccomanda l'utilizzo dei mezzi di protezione della testa, delle mani e dei piedi. Una tuta di protezione idonea minimizza il rischio delle ferite dalle scaglie volanti dell'eventuale contatto con la catena della sega.
• Non lavorare con la sega a catena essendo sull'albero. Al lavoro sull'albero origina il rischio dell'infortunio.
- Attendersi sempre all'atteggiamento sicuro ed utilizzare la sega a catena solo stando sul suolo rigido, sicuro e piano. La superficie scivolante oppure un supporto instabile – ad es. scala marina – può portare alla perdita d'equilibrio oppure la perdita di controllo sulla sega a catena.
- Rendere conto al taglio del ramo sotto la tensione che il ramo oscilla indietro. Allentata la tensione delle fibre di legno, il ramo sotto la tensione potrebbe colpire l'operatore oppure causare la perdita del controllo sulla sega a catena.
- Al taglio dei rampolli e degli alberi giovini porre sempre tanta attenzione. Il materiale sottile può essere afferrato dalla sega a catena colpendovi oppure causare la perdita dell'equilibrio.
- Trasportare la sega a catena spenta, reggendola sul manico anteriore, con la catena da taglio rivolta dal corpo. Per il trasporto oppure conservazione della sega a catena metterla sempre nella custodia di protezione. La manipolazione accurata della sega a catena diminuisce la probabilità del contatto accidentale con la catena da taglio in movimento.
- Rispettare le istruzioni per lubrificazione, tesa della catena e cambio degli accessori. La catena tesa oppure lubrificata scorrettamente può rompersi oppure aumentare il rischio di retrocolpo.
- Mantenere i manichi asciutti e senza le tracce dell'olio e/o grasso. I manichi sporchi del grasso oppure l'olio scivolano e portano alla perdita del controllo.
- Tagliare solo la legna. Non utilizzare la sega a catena per i lavori, ai quali non č destinata – per esempio: Non utilizzare la sega a catena per tagliare la plastica, muratura oppure i materiali edili i cui non sono di legno. L'uso della sega a catena per i lavori in controversia alla destinazione può provocare le situazioni pericolose.
Motivi e prevenzione contro il retrocolpo:
Il retrocolpo può avvenire se la punta della lista di guida tocchi un oggetto, oppure se il legno si piega e la catena da taglio s'incunea nella fessura.
Il contatto con l'estremitri della lista può causare in tanti casi che l'operatore s'inclina accidentalmente dietro ed in conseguenza di ciò, la lista di guida viene lanciata su enl senso dell'operatore.
L'incuneamento della catena da taglio sul bordo superiore della lista di guida può lanciarla fortemente indietro nel senso dell'operatore.
Ognuno di tali eventi può portare alla perdita di controllo della sega ed alle gravi ferite. Non fidarsi esclusivamente dei dispositivi di sicurezza incorporati nella sega a catena. L'utente della sega a catena dovrebbe adottare le varie misure per lavorare senza gli incidenti ed infortuni.
Il colpo di ritorno è dovuto all'utilizzo incorretto o errato degli utensili elettrici. Può essere evitato provvedendo alle misure di prevenzione idonee descritte di sotto:
- Tenere fermamente la sega con entrambe le mani, serrare tra i pollici e le dita il manico della sega a catena. Il vostro corpo e le armi devono assumere una posizione tale da essere capaci di affrontare le forze del colpo di ritorno. Se si provvede alle misure adeguate, l'operatore può gestire le forze relative al colpo di ritorno. Mai lasciare insorvegliata la motosega a catena.
- Evitare l'atteggiamento del corpo anomalo e non tagliare in altezza superiore alle spalle. Viene cosè evitato il contatto accidentale con la punta della lista di guida e sarà migliore anche il controllo della sega a catena nelle situazioni inattendibili.
- Per cambio utilizzare solo le liste e le catene da taglio prescritte dal costruttore. Le liste di guida e le catene da taglio non originali possono provocare la rottura della catena oppure il retrocolpo.
- Osservare le istruzioni del produttore relative all'affilatura e manutenzione della sega a catena. Riduttori di profondità troppo bassi aumentano la tendenza a d'un colpo di ritorno.
Rispettare le prescrizioni nazionali e le prescrizioni d'uso delle seghe a catena.
Attendersi a che durante il trasporto non possa avvenire la fuga del combustibile o l'olio.
BLa polvere che si produce durante il lavoro è spesso dannosa per la salute e non dovrebbe essere aspirata. Portare un'adeguata mascherina protettiva.
Altre norme di sicurezza
Durante il lavoro con l'apparecchio assicurare sempre l'illuminazione sufficiente, rispett. buone condizioni di visibilità.
Attenti mentre si cammina all'indietro, rischio di inciampare!
Rimuovere immediatamente dal luogo di lavoro tutti i rami/nodi tagliati per evitare lesioni.
L'interruttore on/off e l'interruttore di sicurezza non vanno mai chiusi a chiave.
Prima di ogni utilizzo controllare la fermezza e una corretta posizione di tutte le giunzioni a vite e di serraggio, nonché i dispositivi di protezione e se tutte le parti mobili funzionano con facilità.
E' severamente vietato smontare, modificare o strumentalmente alienare i dispositivi di protezione che si trovano sulla macchina, o posizionare su essa i dispositivi di protezione estranee.
⚠️ Non utilizzare l'apparecchio se risulta danneggiato o se i dispositivi di protezione sono difettosi. Sostituire le parti usurate o difettose.
Manutenzione
⚠️ Per tutti lavori sul motore spegnere il motore e sfilare il cappuccio della candela d'accensione.
Tutte le riparazioni e i lavori non descritte nel presente manuale d'uso possono essere eseguite solo da personale qualificato e autorizzato.
Utilizzare solo gli accessori e ricambi originali.
Usare solo l'olio per catena biodegradabile
Mantenere la macchina pulita, soprattutto aperture di ventilazione. Mai spruzzare l'acqua sul corpo della macchina!
Non pulire la macchina e i suoi componenti con solventi, liquidi infiammabili o tossici. Impiegare solamente un panno umido.
Tutte le parti mobili trattare con olio ecologico.
Dopo ogni utilizzo pulire con cura la catena della sega e la spada. Strofinarla con panno inumidito di olio o spruzzarla con spray per il trattamento dei metalli.
Le catene e spade smussate, piegate o danneggiate devono essere sostituite.
Solo l'apparecchio periodicamente mantenuto e curato può essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.
In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.
Conservare l'apparecchio in un luogo asciutto.
Smaltimento
Le istruzioni per lo smaltimento risultano da pittogrammi posizionati sull'apparecchio stesso o sull'imballaggio.
Gli apparecchi difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.
Smaltimento dell'imballo da trasporto.
L'imballo protegge l'apparecchio contro i danni durante il trasporto. I materiali d'imballo vengono scelti normalmente secondo i criteri ecologicamente accettabili ed i criteri di manipolazione dei rifiuti e sono quindi riciclabili. La restituzione dell'imballo al circolo dei materiali risparmia le materie prime e diminuisce la presenza dei rifiuti. Le singole parti degli imballi (es. foglio, styropor®) possono essere pericolosi per i bambini.
Pericolo di soffocamento!
Conservare le parti degli imballi fuori la portata dei bambini e smaltirgli prima possibile.
L'olio usato va smaltito in maniera ecologica!
Garanzia
Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell'acquisto dell'apparecchio. La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.
La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.
Facciamo presente che la restituzione in garanzia o anche dopo il periodo di garanzia va sempre fatta nell'imballaggio originale. Tale misura previene, in modo efficiente, il danneggiamento inutile durante il trasporto evitando i problemi durante il disbrigo del reclamo. L'apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale.
Servizio
Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Per avere questi dati sempre disponibili, indicarli qui sotto, per favore:
N° serie:
Cod. ord.:
Anno di produzione:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Programma delle ispezioni e della manutenzione
| Generalità Sega intera | Corpo in plasticaCatena da taglioLista della segaRuota dentataFreno della catenagiunto | Pulire periodicamente la parte esternaFar controllare periodicamente dal CAT.Controllare le fessure e frattureFar affilare periodicamente.Pulire periodicamentePulire periodicamenteControllo periodico della funzioneControllo periodico della funzione (La catena non può muoversi in marcia a vuoto). |
| Prima di ogni messa in funzione | Catena da taglioLista della segaLubrificazione della catenaFreno della catenaFreno di percorsoInterruttore ON/OFFTappo del serbatoio d'olio | Controllare la difettosità e capacità taglienteControllare la tensione della catenaControllo funzioneControllo funzioneControllo funzioneControllo funzioneControllare la tenutaFar riparare i difetti dal CAT. |
| Dopo ogni messa fuori funzione | Lista della segaReggia della lista | Pulire il foro da rabbocco d'olioPulire soprattutto la canaletta guida l'olio |
| Stoccaggio Serbatoio d'olio per le cateneCatena da taglio / Lista della segaGesamte Säge | SvuotareSmontare, pulire e lubrificare leggermente con olioPulire la canaletta di guida sulla lista di segaConservare la sega pulita e curata in sicurezza nel locale asciutto - fuori la portata dei bambiniConservata la sega elettrica per tempo più lungo, far controllarla dal CAT (i residui dell'olio possono indurirsi ed intasare la valvola della pompa d'olio) |
Ricerca dei guasti
| Guasto Causa Rimozione del difetto |
| Motore non parte 1. L'interruttore da funzione mettere in posizione „OFF“2. Serbatoio vuoto3. Motore „strapieno“4. Candela d'accensione sporca (residui dei carboncini sugli elettrodi), la distanza degli elettrodi troppo grande5. Carburatore sporco, ugelli del carburatore sporchi6. Cappuccio della candela difettoso, cavo d'accensione difettoso7. Manca la scintilla d'accensione | 1. Mettere l'interruttore in posizione „ON“2. Riempire il serbatoio3. Abbassare l'accelerazione, avviare alcune volte, in caso di necessità estrarre la candela d'accensione, pulire e asciugare4. Pulire la candela, controllare il valore termico della candela, cambiare event. la candela, registrare 0,6-0,8 mm5. VFar pulire e soffiare il carburatore presso il CAT6. Far sostituire dal CAT7. Controllare il pulsante da corto circuito, il cavo e modulo d'accensione, far sostituire eventualmente dal CAT, far registrare la distanza (0,3-0,4 mm) | |
| Motore in marcia a vuoto va troppo veloce | 1. Motore freddo 1. Riscaldare gradatamente, event. chiudere un po’ l'iniettore | |
| Motore non presta la potenza massima | 1. Candela d'accensione sporca (residui dei carboncini sugli elettrodi), la distanza degli elettrodi troppo grande2. Carburatore sporco, gli ugelli del carburatore sporchi3. Carburatore sporco, gli ugelli del carburatore sporchi4. Scarico fumi, canale da scarico fumi del cilindro5. Non tiene l'anello da tenuta nel basamento del motoret6. Cilindri, pistoni, anelli del pistone consumati7. Miscela scorretta del combustibile (troppo l'olio)8. Accensione male | 1. Pulire la candela, controllare il valore termico della candela, cambiare event. la candela, registrare 0,6-0,8 mm2. Far pulire e soffiare il carburatore presso il CAT3. Pulire4. Far smontare e pulire lo scarico fumi dal CAT, far pulire i residui dei carboncini5. Far cambiare dal CAT6. Far cambiare i cilindri, pistoni ed anelli del pistone dal CAT, far rettificare i cilindri ad oltrepasso e far montare un pistone a dimensione eccessiva7. Rabboccare secondo le istruzioni8. Far registrare dal CAT la distanza del modulo d'accensione (0,3-0,4 mm) |
| Non è possibile spegnere il motore | 1. Candela in grigio chiaro con le tracce di bruciatura (perla di fusione)2. Residui dei carboncini nella camera da combustione | 1. Montare una candela con valore termico superiore2. Far pulire dal CAT la testa del cilindro e canali del cilindro |
Technische Gegevens
Dichiariamo con il presente noi, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.
Nel caso della modifica dell'apparecchio da noi non autorizzata, la presente dichiarazione perde la propria validità.
