MANUALE UTENTE SD1000 KETRON
Manuale di Istruzioni
1
ISTRUZIONI PER LA SICUREZZA
ISTRUZIONI RIGUARDANTI IL RISCHIO DI INCENDIO, SCOSSE ELETTRICHE O DANNO ALLE PERSONE.
Avvertenza: per ridurre il rischio di incendio o scosse elettriche, non esporre lo strumento alla pioggia o umidità.
ISTRUZIONI IMPORTANTI PER LA SICUREZZA E L'INSTALLAZIONE
AVVERTENZA - Usando prodotti elettrici, dovete seguire alcune precauzioni di base tra cui le seguenti:
- Prima di usare lo strumento leggete attendamente il manuale.
- Quando lo strumento viene usato da bambini è necessaria la presenza di un adulto.
Non usate lo strumento in ambienti dove cui esere soggetto a stillicidio o spruzzi d'acqua, come per esempio accanto ad un lavandino, una piscina, su una superficie bagnata etc., e non appoggiate sopra lo strumento recipienti contenti liquidi che potrebbero penetrare al suo interno. - Lo strumento delve essere usato solo su un supporto raccomandato dal costruttore.
Non operate per lunghi periodi ad alto volume: il rumore eccessivo è dannoso per la salute. - Lo strumento delve essere dislocato in modo da consentirne una adequata ventilazione.
- Lo strumento delve essere dislocato lontano da sorgenti di calore come termosifoni, stufe etc.
- Lo strumento deve essere collegato alla rete elettrica solo usingl'adattatore di rete. I dati di identificazione e di alimentazione sono molto lo strumento.
- Quando lo strumento noniene usato per lunghi periodi il cavo di alimentazione deve essere disconnesso.
- In caso di necessità, per disconnettere lo strumento dell'alimentazione azionate l'interruttore che si trovava nella parte anteriore. Lo strumento deve essere posizionato in maniera tale che l'interruttore sia disponibile accessibile.
- Lo strumento delve essere portato presso un centro assistenza se:
a. L'adattatore di rete è danneggiato.
b. All'interno sono caduti degli oggetti o del liquido.
c. É stato esesto alla pioggia.
d. Non sembra funzionare normalmente o dimostra un evidente calo di prestazioni.
e. E caduto o lo chassis è danneggiato.
- Non tentate di riparare da soli lo strumento; qualiasi operatione deve essere eseguita da personale specializzato.
CONSERVATE QUESTE ISTRUZIONI
COME OVVIARE L'INTERFERENZA ALLA RADIO/TV
Questo strumento funziona nella banda delle radio frequenze e se non si installa correttamente ed in stretta osservanza delle istruzioni cui causare interferenza alla ricezione di apparecchi radiotelevisi. Sebbene la progettazione sa stata effettuata secondo le norme vigenti ed abbia previsto ragionevoli protezioni contro tali inconvenienti, non vi sono garanzie che un simile evento non si possa verificare. Per controllare che l'interferenza viene generata proprio dallo strumento, provate a spegnerlo e controllate se l'interferenza scompare. Poi riaccendetelo e verificate se l'interferenza si ripresenta. Una volta verificato che lo strumento è la causa dell'interferenza, adottate una delle seguenti misure:
- Orientate l'antenna del ricevitore radio o TV.
- Dislocate diversamente lo strumento rispetto al ricevitatore radio o TV.
- Allontanate lo strumento dal ricevitore.
- Collegate la spina dello strumento ad un'altra presa in modo che strumento e ricevitore siano collegati a due circuiti diversi.
- Se necessario, consultate personale specializzato.
ALIMENTAZIONE
- Quando si collega lo strumento ad altre apparecchiature (amplificatore, mixer, altri strumenti MIDI, ecc.), assicurateVi che tutte le unità siano spente.
- Leggete i consigli riguardanti l'interferenza alle Radio e TV.
Le superfici esterne dello strumento debbono essere pulite soltanto con un panno morbido ed asciutto. Non usate mai, benzina diluenti o solventi in genere.
ALTRE PRECAUZIONI
Se volete usare lo strumento in un paese estero, ed avete dei dubbi riguardante l'alimentazione, consultate precedentamente un techniciane qualificato.
Lo strumento non delve essere mai soggetti a forti scosse.
ADATTATORI DI RETE
Per collegare quello strumento alla presa della rete elettrica, usare esclusivamente l'adattatore di rete KETRON fornito con lo strumento stesso. L'uso di altri adattatori potrebbe comportare danni nei circuiti di alimentazione dello strumento. E' pertanto di primaria importanza usare gli adattatori originali e chiedere del tipo giusto se dovesto riordinarlo.
INFORMAZIONE AGLI UTENTI
"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostenze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti Il symbolo del cassetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà pertanto, conferire l'apparecchiatura giunta a fine vitaagli idonei centri di raccolta differenziate dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una
nuova apparecchiatura di tipo ecquivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste.
INTRODUZIONE
Grazie per aver scelto il nuovo KETRON SD1000 Professional Sound Module.
L'SD1000 rappresenta un'intessante integrazione nel settore dei moduli sonori in termini di compattezza e di prestazionali musicali. Infatti,或者其他 disporre di tutte le sonorità timbriche necessarie per un'ottima riproduzione dei files musicali in formato General Midi standard e Kar, l'SD1000 possiedeanche ulteriori Banchi suono aggiuntivi con una incredibile varietà di Voci orchestrali: Grand Piano Stereo su 88 note, Chitarre acustiche ed elettriche, Brass e Sassofoni di qualità unica, Organi campionati, Fisarmoniche, Bassi, Strings, Drum Sets acustici ed elettronici etc. Inoltre l'SD1000 è provvisto di una notevole quantità di Loops audio di Batteria e Percussioni suddivisi nei più diversi generi musicali, i quali certamente differenziano l'SD1000 da tutti gli altri moduli similari del mercato. L'SD1000 trova il top delle sue applicazioni in abbinamento ad un player MIDI (come ad es. KETRON MIDJAY) o a sequencers su computer (Logic®, Cubase®, Cakewalk® e altri), ma cui èsere collegatoanche a Master keyboards o Tastiere multi-purpose (Arranger, Synth, Digital pianos, etc.).
Prima di utilizzare il Vs SD1000, leggete accuramente tutte le istruzioni per ottener il meglio delle prestazioni e per una lunga durata dello strumento.
Conservate quello manuale in luogo sicuro per ulteriori future consultagioni.
CONTENUTO DELLA CONFEZIONE
Il package originale del Vs. SD1000 contiene il seguente materiale :
a) SD1000
b) Manuale d'utilizzo
c) Alimentatore DC 9 Volts
Optional: Cavo Midi to USB. Sarà indispensable per l'utilizzo di SD1000 con un Laptop per il fatto che appunto i computer portatili non disponogo di propria interfaccia Midi (se non nel caso di schede aggiunte quali Firewire, USB, etc.).
Questo cavo permetterà atraverso la connessione USB la comunicazione dei dati midi dal vostro computer portatile al midi In del SD1000.

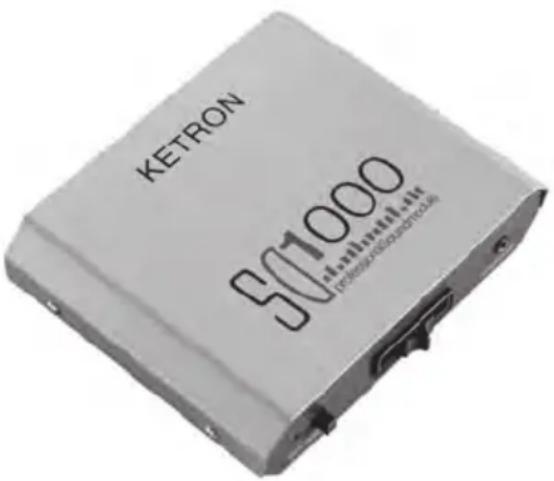

ACCENSIONE
Per accendere SD1000 basta collegarlo alla rete utilizzato l'adattatore di rete. Il led sul pannello frontale visualizza l'immediata operatività dello strumento.
1 On / Off: Interruttore generale dell'SD1000. Il led accesso indica che lo strumento è in funzione. In caso di attività Midi in ingresso il led lampeggerà.
2 Volume: Controllo a slider per il volume generale dell'SD1000. Questo volume agisceanche sull'uscita Headphone.
3 Headphone: Connessione per cuffia stereo a bassa impedenza.
4 Midi In / Thru: Connessione Midi In e Thru di SD1000. Collegare il Midi In di SD1000 al Midi out del computer, del Midi player o della Master keyboard. La connessione Thru va usata per rilanciare la copia del Midi In ad altri dispositivo (ad es. Expander). Il Thru non è disponibile quando si usa l'USB midi. NB: Si sconsiglia l'uso delle porte midi in contemporanea con l'USB Midi.
5 Out L / R: Uscite audio Left e Right da collegare al mixer o amplificatore audio.
6 Power Dc In: Connessione per l'alimentatore DC 9 V di SD1000.
7 USB: Connessione per il collegamento USB al computer.
CONSIGLI SULL'UTILIZZAZIONE
In questo paragrafo vogliamo suggerirVi come pensiamo vada utilizzato l'SD1000 per offrirVi il meglio delle sue possibilità nelle applicazioni musicali.

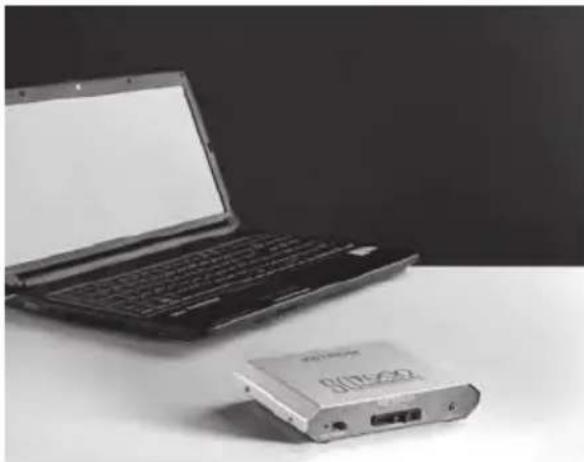

HOME STUDIO (con computer, sequencer o players esterni)
In quello contesto l'SD1000 più esprimere davvero il massimo delle sue potenzialità. Puo essere collegato al vostro computer (Pc o Mac)tramite il cavo Midi (se disponete più di una sched a con interfaccia Midi) oppure tramite il cavo Midi to Usb fornito come accessorio opzionale da KETRON. Utilizzando programmi di sequencer musicae come Cubase®, Logic®, Cakewalk® o simili sarete in grado di inseire con successo l'SD1000 nelle Vs. elaborazioni musicali (Midi files, Jingles, Mix Audio, etc.) sfruttando al meglio la sua grande versabilità sonora.
Nel Vs. SD1000,或者其他 timbri che ormai fanno parte dei riferimenti Standard (GM) troverete altri Sound Banks con molte sonorità caratteristiche nelle famiglie tradizzionali (Pianoforti, Strings, Sax, Brass etc). Masicuramente la caratteristica che contraddistinguish l'SD1000 da altre moduli sonori è data alla presenza degli inumerevoli Loops audio (Drum Loops scaricabili gratuiteamente dal site www.ketron.it).
Immaginate di insereire questi Loops nelle Vs creatazioni musicali...essi possono arricchire, se non addirittura sostituire, la ritmica dei Vs. brani e potrebbero fare la differenza con tutto quello che avete elaborato finora nelle'ambito dei Midi files.
Solo un piccolo esempio. Immagine un Midi file di musica caraibica, dove spesso siamo abituati ad ascoltare parti di percussioni latine molto convincenti. Applichiamo alcuni dei Pattern disponibili nel data base dei Loops in aggiunta (o meglio in sostituzione) della traccia Drum esistente (Copy & Paste). Con pochissime operazioni saremo in grado di sostituire la struttura ritmica Midi con Loops audio e il risultato sera sorrendente.
Naturalmente una volta che il Vs. file musicae sare completingato, salvandolo nel formato a voi più
congeniale, avrete la possibilità di riproduirlo con qualsiasi sequencer o Midi player (ad es. MIDJAY o simile) collegandolo al Vs. SD1000.
L'utilizzo del laptop si fa sempre più presente nel mondo dell'entertainment musica per la riproduzione dei Midi files, ma spesso ilvantaggio di avere una scheda musica integrata nel computer viene penalizzato dal fatto che tali schede dispongono di pochi suoni e di modesta qualità. Anche in quello caso pensiamo che l'utilizzo dell'SD1000, in sostituzione delle schede interne, possa costituire una notevole opportunità.
TASTIERA MIDI (Master keyboard, Arranger, Fisarmonica, etc.)
L'SD1000 più essere utilizzato come modulo supplementare per arricchire la tavolozza timbrica della Vs. tastiera.
Altrettanto indica è l'accoppiata di SD1000 con Master keyboards non provviste di suoni o con le attuali mini remote keyboards (tastiere multimediali) sempre più spesso utilizzate nel live set. Pensiamo che un modulo sonoroosi potente e di dimensioniosi containe possa sicuramente entrare a far parte del Vs set up musicale.
Come avrete più notato l'SD1000 si presenta con le connessioni esterne (descritte in precedenza), e con un unico controllo di Volume generale per le Uscite posteriori e per la Cuffia.
Ovviamente tutti gli altri interventi che possono determinare una modifica del Timbro, del Volume, del Riverbero, degli Effetti etc. devono avvenire tramite messaggi MIDI.
Per coloro che sono già a conoscenza di quello tipo di Editing sare sufficiente osservare la tabella delle IMPLEMENTAZIONI MIDI dell'SD1000 per poter gestire i Suoni dello strumento in tutte le sue potenzialità.
Per quelli un po' meno esperti abbiamo什么意思 a disposizione nel site www.ketron.it (scaricabili gratuiteamente) una series di files (TEMPLATES) con la configurazione della Mappa dei suoni che si possono utilizzato lavorando con i più conosciuti programmi di sequencer e notazione musicale: Logic®, Cubase®, Cakewalk®.
COME UTILIZZARE GLI AUDIO DRUM LOOPS
La Libreria necessaria per poter gestire tutti i Loops ritmici Audio di cui è dotato l'SD1000 perché essere scaricata liberamente dal site www.ketron.it.
I files si presentano con una serie di Folders (cartelle) catalogati per tipologia musicae (Salsa, Cha, Merengue, Jazz, etc.).
Si tratta in definitiva di Midi files contenti le informazioni per eseguire i Pattern ritmici dei vari Loops contenuti nella generazione sonora dell'SD1000.
Per avere un idea più chiara delle possibilità sonore che questi Loops offrono vi suggeriamo di ascoltare i Demo.mid contenuti nelle cartelle di riferimento delle diverse Cadenze musicali.
Vi ricordiamo che questi pattern hanno all'interno tutte le informazioni necessarie (Program Change, Volume, etc.) per essere eseguiti immediatamente alla ulteriori impostazioni.
INFORMAZIONI IMPORTANTI SULLA SOUND LIST
Nella Sound List dell'SD1000 riportata all fine di quello manuale troverete appunto delle sigle affiancate ad alcune Voices.
Queste sigle vi aiuteranno a comprendere meglio il modo con il quale sono state ottentue e il loro miglior utilizzato nelle vostre produzioni musicali.
(M): MULTIVoice Questi suoni sono ottenuti con due o piu' voci contemporaneamente. Un utilizzo eccessivo di Multi Voices ridurra' la polifonia globale dell'SD1000 in modo percettibile. Alcuni di questi suoni inoltre potrebbero avere una risposta differente nel Panorama sonoro stereo in quanto potrebbero utilizzato timbri differenti associati alla posizione sinistra o destra del Pan.
(ST): STEREO Questi suoni sono realmente dei suoni Stereo in quanto realizzati con due campioni per aglinota suonata. Anche in questo caso un uso eccessivo di questi suoni causera una riduzione della polifonia globale dell'SD 1000.
(LDM): LIVE DRUM MODELING In questi Drum sets alcuni strumenti (come lo Snare, Rim shot, Claps o alto) suonano con samples differenti sullo stesso timbro. Questi samples vengono indirizzati in modo casuale proprio per riproduire al meglio le variabili sonore di una performance ritmica live.
(FXV): EFX INSERT VOICE Le ultime 9 Voices elencate della Sound List dell'SD1000 (in fondo al manuale) sono ottentue utilizzando effetti nella modalità Insert EFX (come HQ Overdrive, Chorus ed altri). Vi suggeriamo di usare但这a caratteristica per potenziare la qualità sonora delle Vostre produzioni musicali con SD 1000.
ALTRE CARATTERISTICHE
DSP: Per chi ha già avuto modo di lavorare con moduli suono multi timbrici sare familiare sapere che la dotazione dei DSP (effetti e post trattamento sonoro) è parte integrente di questi sistemi che vanno utilizzatiattraverso i varicontrollerse/o Sys Exclusive.

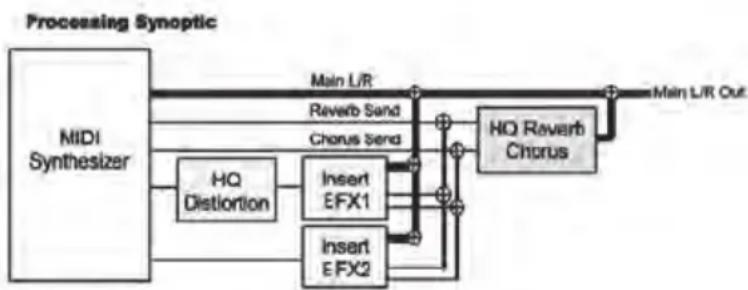

Ecco il Routing dell'SD1000:
Tuttavia riteniamo interessante aggiungere che altre alle tipichesezioni di Reverb e Chorus troverete altri effetti DSP quali:
Rotary: con controlli di Rate, Depth.
Wha Wha: Amount. Controlla l'intensita' dell'effetto Wha sulla traccia.
HQ Distortion: Type, Drive, Gain (Disponibile solo sull'Insert #1).
2 x Insert EFX: Chorus, Flanger, Phaser, Tremolo, 4 Band Parametric EQ, Compressor e Delay efx
N.B: Si possono utilizzato (come limite massimo) 2 Insert di tipo differente su tutte le trace disponibili.
Nella Sezione Master Control sono inoltre previsti ancè i seguenti controli:
Tune: Controllo di accordatura generale del modulo (Data Value).
Arabic Scale: Controllo degli intervalli per lacala araba (Data Value).
Global Transposer: Trasposizione globale dello strumento (Data Value).
Benutzerhandbuch
10 75 Staccato Flute
10 76 Asian Flute
10 77 Fife
10 78 Ethnic Flute
1079 Staccato Whistle
11 63 Swing Tenor
11 64 Baritone
11 65 Glenn Sax
11 66 Boogie Sax
11 67 Octasax
11 68 Countie Sax
10 80 Pipe
11 73 Lute
11 69 Sax Section
11 70 Saxes
11 71 Billy Sax
11 72 Pop Sax
Bank Prg.Ch Sound
0 89 Fantasy
0 90 Warm
0 91 New Age
0 92 Space
093 Soft
0 94 Metal
095 Halo
0 96 Sweep
097 Ice Rain
0 98 Soundtrack
0 99 Crystal
0 100 Atmosphere
0 101 Brightness
0 102 Goblin
0 103 Echodrops
0 104 Startheme
1 77 Analogs
178 Flanger
179 Brightpad
10 89 Warmness
10 90 Explorer
10 91 Choral
10 92 Cyber
10 93 Magic
10 94 Glockpad
10 95 Stream
10 96 Digi Pro
10 97 UsPad
10 98 Bottled Air
10 99 Bellvox
10 100 DigiPad
10 101 Syntax
10 103 Aura Pad
10 104 Acoustic Dream
11 80 Planet
11 89 Evolution
11 90 Sideral
11 91 North Wire
11 92 Blowing
11 93 Aural
11 94 Velvet
11 95 Etnovox
11 96 Whisper
11 97 Evopad
11 98 Plucking
11 99 Mallet Area
11 100 80's Pad
Bank Prg.Ch Sound
11 102 Nylon Theme
11 103 BottledChoir
11 101 Fluty Pad
10 102 Bright Analog
11 50 Score
SYNTH
Bank Prg.Ch Sound
1 83 Trance
1 113 Gategroup
1 114 Amazing
1 115 Housesynth
1 117 Key Lead
1 118 Juno Synth
1 119 Obx Poly
10 81 Solo Dance
180 Wiring
181Wow
1 82 Polysynth
1 116 Resonance
1 120 JX Brass
1 84 Wave
10 82 Juicy
085Charang
10 84 Odissey
10 85 Minimug
10 86 Attack
11 84 Synth Plug
0 81 Square
082 Sawtooth
083 Calliope
084 Chiff
10 83 Drama
086Voice
0 87 Fifth
088 Bass&Lead
10 87 Phantom
10 88 Soloist
11 81 Rock Synth
11 82 Chuck
11 83 Smooth Lead
11 88 Memory Synth
11 128 Echolead
ETHNIC
Bank Prg.Ch Sound
0 106 Banjo
0 111 Fiddle
0 110 Bagpipe
10 108 Hackbrett
0 105 Sitar
1 106 Mandolin
10 109 Paraguayan Harp
0 108 Koto
0 115 Steeldrum
10 107 Futozao
10 106 Banjo 5 String
10 110 Short Mandolin
0 109 Kalimba
0 107 Shamisen
0 112 Shanai
10 111 Harp Glissando
016 Dulcimer
10 105 Tres
10 112 Bouzuki
11 74 Mandola
11 105 Southern Harp
11 106 Ungarian Zither
11 108 Mallet World
11 109 Country&Western
11 75 Latin Harp
0 114 Agogo
0 116 Woodblock
0 117 Taiko
0 118 Melotom
0 119 Syntom
10 113 Tinkles
10 114 Triangle
10 115 Tambora
10 116 Claves
10 117 Ac.Tom
10 106 Brushtom
10 111 Snare
10 110 Crash
0 108 Reverse
BASS/SFX
Bank Prg.Ch Sound
032 Acoustic
033 Finger
034 Picked
035 Fretless
036 Slap Bass1
038 Synbas1
1 35 Deep Bass
132 WarmBass
1 86 Percussive Bas
139 House Bass
10 32 Acoustic Bass
10 33 Bass&Guit1
1034 Oberbas1
137 Reso Bass
1 38 Saw Bass
037 Slap Bass2
039 Synbas2
1 33 Folk Bass
1 34 MuteBass
136 Precision
1 84 Rave Bass
1 85 Modular Bass
187 Wild Bass
10 35 RetroBass
10 36 Fusion
1037 Oberbas2
10 38 Pedalbass
10 39 Bass&Guit 2
11 41 Funk Bass
11 42 Maxipick
11 78 Slap
11 84 Subbass
11 114 Smooth_Bass
1 120 Alarm&Sirene
1 121 Jet
1 122 Pfif&Jew_Harp
1 123 Rain
1 124 Vocals
1 125 Thunder
1 126 Train
1 127 Sweep
0 122 Seashore
0 123 Bird
0 124 Telephone
0 125 Helicopter
0 126 Applause
0 127 Gunshot
10 120 Scratch1
Bank Prg.Ch Sound
10 121 Scratch2
10 122 Scratch3
10 123 Scratch4
10 124 Scratch5
10 125 FxSlap
10 126 Laser
10 127 Wind
0 120 Fret Noise
0 121 Breath
DRUM SETS
| P. Ch. Name | Remark | P. Ch. Name | Remark | ||
| 1 | Standard 1 (SD) | LDM * | 49 | Orchestra | |
| 2 | Standard 2 (SD) | LDM * | 50 | Latin (SD) | LDM * |
| 3 | Standard 1 LDM | 51 | Light Pop | ||
| 4 | Standard 2 LDM | 52 | Industrial | ||
| 8 | Room LDM | 53 | Dance 1 | ||
| 9 | Folk (SD) | LDM * | 54 | Dance 2 | |
| 10 | Acoustic (SD) | LDM * | 55 | Street | |
| 11 | Jazz (SD) | LDM * | 56 | R&B | |
| 12 | Studio LDM | 58 | Contemporary | ||
| 13 | Folk LDM | 59 | Analog 1 | ||
| 14 | Acoustic LDM | 60 | Analog 2 | ||
| 15 | Jazz LDM | 61 | New Soul | ||
| 17 | Rock 1 | LDM | 62 | Garage | |
| 18 | Rock 2 | LDM | 63 | Vocal 1 | LDM |
| 23 | Disco 1 | 64 | Vocal 2 | LDM | |
| 24 | Disco 2 | ||||
| 25 | House (SD) | * | LDM = Live Drum Modeling | ||
| 26 | Techno (SD) | * | = SD compatibility | ||
AUDIO DRUM LOOPS
| # | CC=0 Value=4 | # | CC=0 Value=4 | # | CC=0 Value=4 |
| 1 | Afro_1 | 48 | Clap_6_8 | 95 | Dance_kick4a |
| 2 | Afro_2 | 49 | Clap_Dance | 96 | Dance_kick5a |
| 3 | Afro_3 | 50 | Clap_Gipsy1 | 97 | Dance_kick6a |
| 4 | Afro_4 | 51 | Clap_Gipsy2 | 98 | Dance_kick7a |
| 5 | Afro_5 | 52 | Clap_Shuffle | 99 | Dance_kick8a |
| 6 | Bachata_a | 53 | Conga_1_t | 100 | Flamenco_a |
| 7 | Bachata_b | 54 | Conga_2_t | 101 | Flamenco_b |
| 8 | Bachata_c | 55 | Conga_3_t | 102 | Flamenco_c |
| 9 | Bachata_d | 56 | Conga_4_t | 103 | Flamenco_d |
| 10 | Batucada_a | 57 | Conga_5_t | 104 | Flamenco_e |
| 11 | Batucada_b | 58 | Conga_6_t | 105 | Flamenco_f |
| 12 | Bluegrass | 59 | Conga_7_t | 106 | Flamenco_g |
| 13 | Bolero_a | 60 | Conga_ballad | 107 | Gipsy_1 |
| 14 | Bolero_b | 61 | Conga_bolero1 | 108 | Gipsy_2 |
| 15 | Bolero_c | 62 | Conga_bolero2 | 109 | Guajira_a |
| 16 | Bongo_1_t | 63 | Conga_bossa | 110 | Guajira_b |
| 17 | Bongo_bachat1 | 64 | Conga_cha1 | 111 | Guira_1 |
| 18 | Bongo_bachat2 | 65 | Conga_cha2 | 112 | Guira_2 |
| 19 | Bongo_bolero1 | 66 | Conga_mambo | 113 | Guira_bachat1 |
| 20 | Bongo_bolero2 | 67 | Conga_mereng1 | 114 | Guira_bachat2 |
| 21 | Bongo_cha | 68 | Conga_mereng2 | 115 | Guira_mereng1 |
| 22 | Bongo_salsa | 69 | Conga_rumba | 116 | Guira_mereng2 |
| 23 | Bossa_a | 70 | Conga_salsa1 | 117 | Guiro_cha |
| 24 | Bossa_b | 71 | Conga_salsa2 | 118 | Guiro_cumbia |
| 25 | Bossa_c | 72 | Conga_salsa3 | 119 | Guiro_mereng |
| 26 | Bossa_Cabasa | 73 | Conga_samba_1 | 120 | Guiro_salsa |
| 27 | Bossa_Shaker | 74 | Conga_samba_2 | 121 | Hihat_8_1 |
| 28 | Brush_1_t | 75 | Cowbell_salsa1 | 122 | Hihat_8_2 |
| 29 | Brush_fast | 76 | Cowbell_salsa2 | 123 | Hihat_16_1 |
| 30 | Brush_medium | 77 | Cowbell_cha1 | 124 | Hihat_16_2 |
| 31 | Brush Slow1 | 78 | Cowbell_cha2 | 125 | Hihat_swing1 |
| 32 | Brush Slow2 | 79 | Cumbia_a | 126 | Hihat_swing2 |
| 33 | Brush Slow3 | 80 | Cumbia_b | 127 | Hihat_swing3 |
| 34 | Brush Slow4 | 81 | Cumbia_c | 128 | Hihat_shuffle1 |
| 35 | Cabaza_1 | 82 | Cumbia_d | 129 | Hihat_shuffle2 |
| 36 | Cabaza_2 | 83 | Cumbia_e | 130 | Hiphop_1 |
| 37 | Cabaza_3 | 84 | Dance_1 | 131 | Hiphop_2 |
| 38 | Cabaza_4 | 85 | Dance_2 | 132 | House_1 |
| 39 | Cajon | 86 | Dance_3 | 133 | House_2 |
| 40 | Chacha_a | 87 | Dance_4 | 134 | House_3 |
| 41 | Chacha_b | 88 | Dance_5 | 135 | House_4 |
| 42 | Chacha_c | 89 | Dance_6 | 136 | House_5 |
| 43 | Chacha_d | 90 | Dance_7 | 137 | House_6 |
| 44 | Chacha_e | 91 | Dance_8 | 138 | House_7 |
| 45 | Chacha_f | 92 | Dance_kick1a | 139 | House_8 |
| 46 | Clap_2_4 | 93 | Dance_kick2a | 140 | House_kick1a |
| 47 | Clap_4_4 | 94 | Dance_kick3a | 141 | House_kick2a |
AUDIO DRUM LOOPS
| # CC=0 Value=4 | # CC=0 Value=4 | # CC=0 Value=4 |
| 142 House_kick3a | 189 Popjazz_d | 236 Tambourine_8_1 |
| 143 House_kick4a | 190 Popjazz_e | 237 Tambourine_8_2 |
| 144 House_kick5a | 191 Popjazz_f | 238 Tambourine_8_3 |
| 145 House_kick6a | 192 R&blues_a | 239 Tambourine_12_1 |
| 146 House_kick7a | 193 R&blues_b | 240 Tambourine_12_2 |
| 147 Jazzrock_a | 194 R&blues_c | 241 Tambourine_16_1 |
| 148 Jazzrock_b | 195 Rap | 242 Tambourine_16_2 |
| 149 Jigs | 196 Reels | 243 Tambourine_16_3 |
| 150 Latin_dance1 | 197 Ride_1_t | 244 Tambourine_16t |
| 151 Latin_dance2 | 198 Ride_fast1 | 245 Tambourine_24 |
| 152 Mambo_a | 199 Ride_fast2 | 246 Tambourine_shuffle |
| 153 Mambo_b | 200 Ride_medium | 247 Triplet |
| 154 Mambo_c | 201 Ride_shuffle | 248 Urban |
| 155 Marac_bolero1 | 202 Ride Slow | |
| 156 Marac_bolero2 | 203 Rock_a | |
| 157 Marac_bolero3 | 204 Rock_b | |
| 158 Marac_bossa | 205 Salsa_a | |
| 159 Marac_cha | 206 Salsa_b | |
| 160 Marac_cumbia | 207 Salsa_c | |
| 161 Marac_mereng | 208 Salsa_d | |
| 162 Marac_salsa1 | 209 Salsa_e | |
| 163 Marac_salsa2 | 210 Salsa_f | |
| 164 Maracas_1 | 211 Salsa_g | |
| 165 Maracas_1_t | 212 Samba_a | EFX LI ST |
| 166 Maracas_2 | 213 Samba_b | |
| 167 Maracas_2_t | 214 Samba_c | # EFX NAME |
| 168 Maracas_3 | 215 Samba_Cabaza | |
| 169 Maracas_4 | 216 Samba_d | 1 Chorus 1 |
| 170 Maracas_5 | 217 Samba_Shaker | 2 Chorus 2 |
| 171 Merengue_a | 218 Shaker_1 | 3 Phaser 1 |
| 172 Merengue_b | 219 Shaker_1_t | 4 Phaser 2 |
| 173 Merengue_c | 220 Shaker_2 | 5 Flanger 1 |
| 174 Merengue_d | 221 Shaker_2_t | 6 Flanger 2 |
| 175 Merengue_e | 222 Shaker_3 | 7 Tremolo 1 |
| 176 Merengue_f | 223 Shaker_4 | 8 Tremolo 2 |
| 177 Pandero_1 | 224 Shaker_5 | 9 Delay 1 |
| 178 Pandero_2 | 225 Shaker_6 | 10 Delay 2 |
| 179 Pandero_1_t | 226 Shuffle_a | 11 EchoPan |
| 180 Pandero_2_t | 227 Shuffle_b | 12 Rotor Slow |
| 181 Pasodoble | 228 Shuffle_c | 13 Rotor Fast |
| 182 Popdown_a | 229 Snap | 14 Organ Overdrive |
| 183 Popdown_b | 230 Street_1 | 15 Valve Distortion |
| 184 Popfunk_a | 231 Street_2 | 16 Power Distortion |
| 185 Popfunk_b | 232 Swing_a | 17 Metal Distortion |
| 186 Popjazz_a | 233 Swing_b | 18 Tweed Amp Simulator |
| 187 Popjazz_b | 234 Swing_c | 19 British Amp Simulator |
| 188 Popjazz_c | 235 Tambora | 20 Jazz Amp Simulator |
Detailed MIDI Implementation
1.1 EFX Insert Effects
| NRPN High | NRPN Low | Description |
| Insert MFX Mix Controls | ||
| 3xh | 21h | Input gain, 0 to 7Fh |
| 3xh | 22h | Lo-cut filter frequency: 0 = ~20Hz, till 7Fh = ~300Hz |
| 3xh | 23h | Hi-cut filter frequency: 0 = ~1.5KHz,...100 = ~6KHz, till 7Fh = OFF |
| 3xh | 2Bh | Output panning, 0 to 7Fh (main output left/right mix, 0=left, till 7Fh=right) |
| 3xh | 2Ch | Output Front/Rear Mix, 0 to 7Fh (0 = only Front, 40h = both, till 7Fh = only Rear) |
| 3xh | 2Dh | Send to Global Reverb: 0=~ -oo, 1=~ -42dB, 127=~ 0dB |
| 3xh | 2Eh | Send to Global Chorus: 0=~ -oo, 1=~ -42dB, 127=~ 0dB |
| Insert MFX Compressor/ Limiter Controls | ||
| 3xh | 40h | Compressor Preset (see below) |
| 3xh | 41h | Compressor ON/OFF: =0 OFF, else ON |
| 3xh | 42h | Attack time: 0=fast attack (0.1ms), ... 60=1ms, ...100=10ms, till 127=slow attack (100ms), exp. curve |
| 3xh | 43h | Release time: 0=fast release (10ms), ... 60=100ms, ... 100=1s, till 127=slow release (~5s), exp. curve |
| 3xh | 44h | Threshold: 0=-42.3, 1=-42dB, 2=-41.66dB, 7Eh=-0.33dB, 7Fh=0dB |
| 3xh | 45h | Ratio: 127=1:128, 126=2:128 (1:64), 125=3:128, ... 64=64:128 (1:2), ... 0=1:1 |
| 3xh | 46h | Boost (applied on signal after compression): 127= x8 ... 64=x4 ... 32=x2 ... 0 = x1 |
| 3xh | 47h | Knee: 0=Hard Knee else Soft Knee |
| Insert MFX Distortion Controls | ||
| 3xh | 60h | Distortion Preset (see below) |
| 3xh | 61h | Distortion ON/OFF: =0 OFF, else ON |
| 3xh | 62h | Pre Gain: 0=OFF, 1=-42dB till 127=0dB |
| 3xh | 63h | Type: 0=Tube, 1=asymmetric parabolic1, 2=asymmetric parabolic2 |
| 3xh | 64h | Low Pass Filter frequency: 0 = closed 0Hz, till 127 = open 8kHz |
| 3xh | 65h | Low Pass Filter resonance: 0 = no resonance, till 127 = max resonance |
| 3xh | 66h | Post Gain: 0=OFF, 1=-42dB till 127=0dB |
| 3xh | 67h | Drive: 0 till 7 (0 to +42dB) |
| 3xh | 68h | RC type low pass filter value: 0=closed 0Hz, till 127 = open 24kHz |
| Insert MFX Parametric Equalizer Controls | ||
| 3xh | 70h | Equalizer Preset (see below) |
| 3xh | 71h | Parametric Equalizer: ON/OFF: 0=OFF, else ON |
| 3xh | 72h | Low band gain: 0=-12dB, 64=0dB, 127=+12dB |
| 3xh | 73h | Low-Mid band gain: 0=-12dB, 64=0dB, 127=+12dB |
| 3xh | 74h | High-Mid band gain: 0=-12dB, 64=0dB, 127=+12dB |
| 3xh | 75h | High band gain: 0=-12dB, 64=0dB, 127=+12dB |
| 3xh | 76h | Low band frequency: 0=40Hz, till 127=1.5KHz |
| 3xh | 77h | Low-Mid band frequency: 0=40Hz, till 127=2.5KHz |
| 3xh | 78h | High-Mid band frequency: 0=40Hz, till 127=10KHz |
| 3xh | 79h | High band frequency: 0=500Hz, til127=2KHz |
| 3xh | 7Ah | Low-Mid band Q: 0=1.0 ... 64=2.0... 127=20.0 |
| 3xh | 7Bh | High-Mid band Q: 0=1.0 ... 64=2.0... 127=20.0 |
| Insert MFX Chorus/ Flanger/ Phaser/ Tremolo/ Rotary Controls | ||
| 3xh | 30h | Chorus/Flanger/Phaser/Tremolo/Rotary Preset (see below) |
| 3xh | 31h | Effect level, 0 to 7Fh |
| 3xh | 32h | Chorus/Flangging delay time: 0 = 1ms, till 127 = 30ms |
