SD7 - Tastiera KETRON - Manuale utente e istruzioni gratuiti

Marca	Ketron
Modello	SD7
Tipo di prodotto	Clavier multimedia / Workstation
Alimentazione	Alimentatore DC 15V, 4A (incluso)
Schermo	Schermo tattile a colori
Connettività	USB Host (3 porte), USB Device, MIDI IN/OUT/THRU, DVI, jack audio (uscite L/R, cuffie, ingresso aux, microfono combo XLR/jack, pedale sustain e volume, footswitch)
Funzioni principali	Lettore multimediale, controllo tattile, effetti integrati, gestione MIDI, amplificazione interna
Altoparlanti	Integrati, attivazione/disattivazione tramite interruttore
Ingresso microfono	Combo XLR/Jack con regolazione del gain e uscita dedicata
Uscita cuffie	Jack stereo con disattivazione automatica degli altoparlanti
Pedali compatibili	Sustain (standard), Volume (stereo), Footswitch (Ketron FS6/FS13)
Regolazione luminosità	Potenziometro Brightness
Accensione	Fino a 30 secondi; spegnimento tramite pulsante ON/OFF (circa 10 secondi)
Manutenzione e pulizia	Panno morbido e asciutto; evitare solventi, benzina, diluenti
Sicurezza	Non esporre all'umidità; utilizzare solo l'alimentatore fornito; non aprire; affidare qualsiasi riparazione a un professionista
Compatibilità elettrica	200-240V (tramite alimentatore); non utilizzare all'estero senza verifica
Ricambi e riparabilità	Alimentatore specifico Ketron; interventi esclusivamente presso centri autorizzati
Informazioni generali	Manuale disponibile in più lingue; manuale HTML su www.ketron.it

Domande frequenti - SD7 KETRON

Come pulire la tastiera Ketron SD7?

Utilizzare un panno morbido e asciutto. Non utilizzare mai benzina, diluenti o solventi, poiché potrebbero danneggiare le superfici.

Quale alimentatore utilizzare con il SD7?

Esclusivamente l'alimentatore fornito da Ketron, uscita 15V 4A. Un alimentatore non adatto potrebbe danneggiare lo strumento.

Cosa fare in caso di interferenze radio/TV causate dallo strumento?

Provare a riorientare l'antenna, allontanare lo strumento dal ricevitore, collegarlo a una presa diversa. Se il problema persiste, consultare un professionista.

Come collegare un microfono al SD7?

Collegare un microfono dinamico alla presa combo (Jack/XLR) MICRO IN. Utilizzare il potenziometro GAIN MICRO per regolare il livello. L'uscita MICRO OUT consente di inviare il segnale a un amplificatore esterno.

Posso utilizzare un pedale di sustain o di volume?

Sì, collegare un pedale di sustain (Jack standard) alla presa SUSTAIN e un pedale di volume stereo alla presa VOLUME. Un footswitch multipolare (Ketron FS6/FS13) può essere collegato a FOOTSWITCH per funzioni aggiuntive.

Come accendere e spegnere correttamente il SD7?

Premere il pulsante ON/OFF sul retro. L'accensione può richiedere fino a 30 secondi. Per spegnere, tenere premuto il pulsante fino allo spegnimento completo (circa 10 secondi).

Quali porte USB sono disponibili?

Tre porte USB Host a destra per chiavette USB o dischi rigidi, e una porta USB Device sul retro per il collegamento a un computer.

Posso utilizzare un monitor esterno con il SD7?

Sì, tramite la presa DVI (Digital Video Interface) sul retro. È possibile visualizzare l'interfaccia su un monitor esterno.

Come collegare il SD7 a un amplificatore o a un impianto audio?

Utilizzare le uscite RIGHT (MONO) e LEFT (MONO) in stereo per una riproduzione ottimale. Una singola uscita in mono degraderebbe la qualità audio. Collegare tramite jack mono standard.

Il SD7 è conforme alle norme ambientali?

Sì, rispetta le direttive 2002/95/CE, 2002/96/CE e 2003/108/CE (RoHS e RAEE). A fine vita, non gettarlo nei rifiuti domestici: smaltirlo in un punto di raccolta differenziata.

MANUALE UTENTE SD7 KETRON

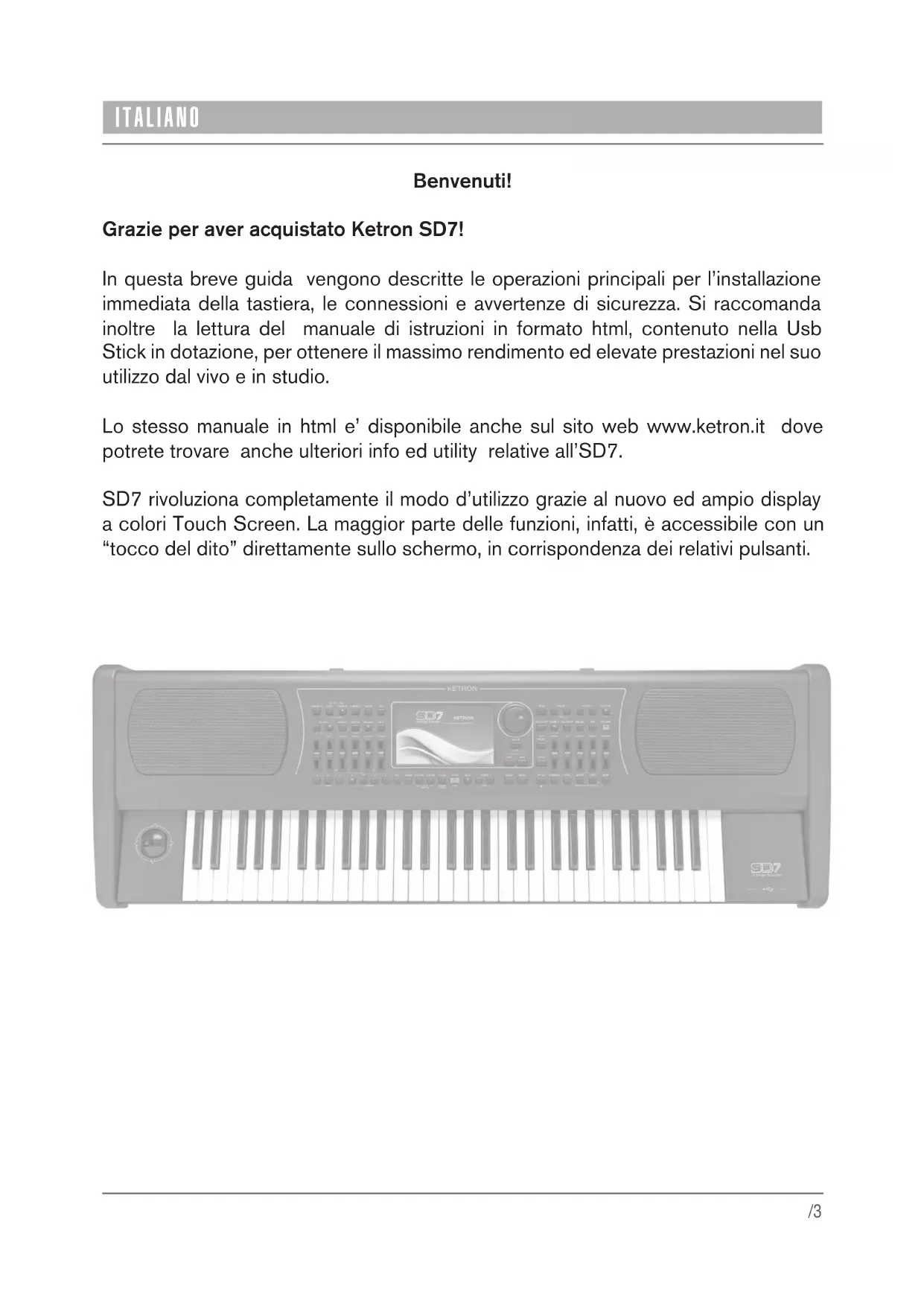

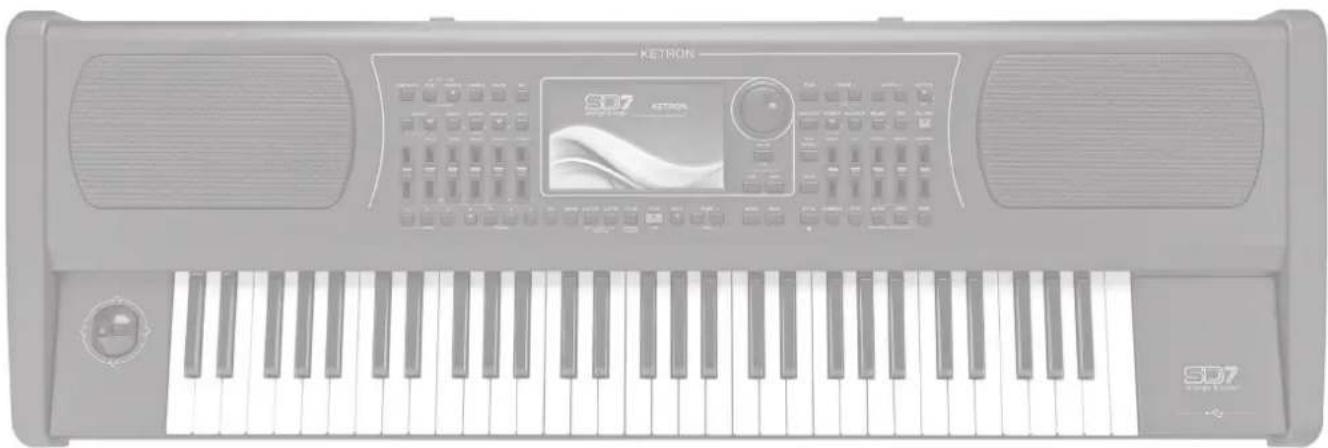

Grazie per aver acquistato Ketron SD7!

In questa breve guida vengono descritte le operazioni principali per l'installazione immediata della tastiera, le connessioni e avvertenze di sicurezza. Si raccomanda inoltre la lettura del manuale di istruzioni in formato html, contenuto nella Usb Stick in dotazione, per ottenere il massimo rendimento ed elevate prestazioni nel suo utilizzo dal vivo e in studio.

Lo stesso manuale in html e' disponibile anche sul sito web www.ketron.it dove potrete trovare anche ulteriori info ed utility relative all'SD7.

SD7 rivoluziona completamente il modo d'utilizzo grazie al nuovo ed ampio display a colori Touch Screen. La maggior parte delle funzioni, infatti, è accessibile con un "tocco del dito" direttamente sullo schermo, in corrispondenza dei relativi pulsanti.

AVVERTENZA: per ridurre il rischio di incendio o scosse elettriche, non esporre lo strumento alla pioggia o umidità.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA E L'INSTALLAZIONE

AVVERTENZA: usando prodotti elettrici, dovete seguire alcune precauzioni di base tra cui le seguenti:

- Prima di usare lo strumento leggete attentamente il manuale.

- Quando lo strumento viene usato da bambini è necessaria la presenza di un adulto.

- Non usate lo strumento in ambienti dove può essere soggetto a stillicidio o spruzzi d'acqua, come per esempio accanto ad un lavandino, una piscina, su una superficie bagnata etc., e non appoggiate sopra lo strumento recipienti contenenti liquidi che potrebbero penetrare al suo interno.

- Lo strumento deve essere usato solo su un supporto raccomandato dal costruttore.

- Non operate per lunghi periodi ad alto volume: il rumore eccessivo è dannoso per la salute.

- Lo strumento deve essere dislocato in modo da consentirne una adeguata ventilazione.

- Lo strumento deve essere dislocato lontano da sorgenti di calore come termosifoni, stufe etc.

- Lo strumento deve essere collegato alla rete elettrica solo usando l'adattatore di rete (i dati di identificazione e di alimentazione sono sotto lo strumento).

- Quando lo strumento non viene usato per lunghi periodi il cavo di alimentazione deve essere disconnesso.

- In caso di necessità, per disconnettere lo strumento dell'alimentazione azionate l'interruttore che si trova nella parte posteriore. Lo strumento deve essere posizionato in maniera tale che l'interruttore sia facilmente accessibile.

- Lo strumento deve essere portato presso un centro assistenza se:

a. Il cavo di alimentazione o la presa sono danneggiati.

b. All'interno sono caduti degli oggetti o del liquido.

c. è stato esposto alla pioggia.

d. Non sembra funzionare normalmente o dimostra un evidente calo di prestazioni.

e. è caduto o lo chassis è danneggiato.

- Non tentate di riparare da soli lo strumento; qualsiasi operazione deve essere eseguita da personale specializzato.

CONSERVATE QUESTE ISTRUZIONI

COME OVVIARE L'INTERFERENZA ALLA RADIO/TV

Questo strumento funziona nella banda delle radio frequenze e se non si installa correttamente ed in stretta osservanza delle istruzioni può causare interferenza alla ricezione di apparecchi radiotelevisivi. Sebbene la progettazione sia stata effettuata secondo le norme vigenti ed abbia previsto ragionevoli protezioni contro tali inconvenienti, non ci sono garanzie che un simile evento possa verificarsi. Per verificare che l'interferenza viene generata proprio dallo strumento, provate a spegnerlo e controllate se l'interferenza scompare. Poi riaccendetelo e verificate se l'interferenza si ripresenta. Una volta verificato che lo strumento è la causa dell'interferenza, adottate una delle seguenti misure:

- Orientate l'antenna del ricevitore radio o TV.

- Dislocate diversamente lo strumento rispetto al ricevitore radio o TV.

- Allontanate lo strumento dal ricevitore.

- Collegiate la spina dello strumento ad un'altra presa in modo che strumento e ricevitore siano collegati a due circuiti diversi.

- Se necessario, consultate personale specializzato.

ALIMENTAZIONE

- Quando si collega lo strumento ad altre apparecchiature (amplificatore, mixer, altri strumenti Midi, ecc.), assicurateVi che tutte le unità siano spente.

- Leggete i consigli riguardanti l'interferenza alle Radio e TV.

- Le superfici esterne dello strumento devono essere pulite soltanto con un panno morbido ed asciutto. Non usate mai, benzina diluenti o solventi in genere.

ALTRE PRECAUZIONI

Se volete usare lo strumento in un paese estero, ed avete dei dubbi riguardante l'alimentazione, consultate precedentemente un tecnico qualificato. Lo strumento non deve essere mai soggetto a forti scosse.

ADATTATORI DI CORRENTE

Per collegare questi strumenti alla presa della rete elettrica, usare esclusivamente l'adattatore di corrente KETRON fornito con lo strumento stesso. L'uso di altri adattatori per corrente potrebbe comportare danni nei circuiti di alimentazione dello strumento. È pertanto di primaria importanza usare gli adattatori originali e chiedere del tipo giusto se doveste riordinarlo.

INFORMAZIONE AGLI UTENTI

"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonchè allo smaltimento dei rifiuti".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà pertanto conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste.

INFORMAZIONE AGLI UTENTI DI APPARECCHIATURE DOMESTICHE O PROFESSIONALI

Ai sensi dell'art. 26 del Decreto Legislativo 14 Marzo 2014, n. 49 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti per permetterne un adeguato trattamento e riciclo. L'utente dovrà, pertanto, conferire gratuitamente l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnarla al rivenditore secondo le seguenti modalità:

• per apparecchiature di piccolissime dimensioni, ovvero con almeno un lato esterno non superiore a 25 cm, è prevista la consegna gratuita senza obbligo di acquisto presso i negozi con una superficie di vendita delle apparecchiature elettriche ed elettroniche superiore ai 400 mq. Per negozi con dimensioni inferiori, tale modalità è facoltativa.
- per apparecchiature con dimensioni superiori a 25 cm, è prevista la consegna in tutti i punti di vendita in modalità 1 contro1, ovvero la consegna al rivenditore potrà avvenire solo all'atto dell'acquisto di un nuovo prodotto equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni di cui alla corrente normativa di legge.

KETRON s.r.l. ha scelto di aderire a Consorzio ReMedia, primario Sistema Collettivo che garantisce ai consumatori il corretto trattamento e recupero dei RAEE e la promozione di politiche orientate alla tutela ambientale

Questo simbolo indica che nei paesi della Comunità europea questo prodotto deve essere smaltito separatamente dai normali rifiuti domestici, secondo la legislazione in vigore in ciascun paese. I prodotti che riportano questo simbolo non devono essere smaltiti insieme ai rifiuti domestici. Ai sensi dell'art. 13 del D.Lgs. 25 luglio 2005 n. 151.

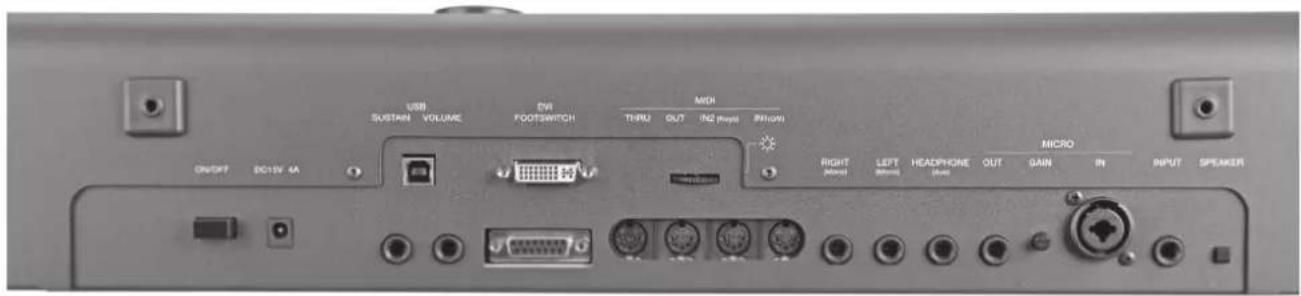

USB SUSTAIN VOLUME DVI FOOTSWITCH MIDI THRU OUT IN2 (RGB) RIN(RN) ON/OFF DC15V 4A RIGHT HEAD LEFT HEAD HEADPHONE OUT GAIN RIN MICRO INPUT SPEAKER

DC 15 V 4A

Presa di alimentazione della corrente elettrica. Si raccomanda di utilizzare

esclusivamente l'alimentatore fornito con lo strumento. Output: 15 V, 4 A.

ON/OFF

Pulsante di accensione/spegnimento. L'avvio dello strumento può richiedere sino a 30 secondi.

Per arrestare correttamente lo strumento, premere il tasto ON/OFF ed attendere il completo

spegnimento. Tale operazione può richiedere sino a 10 secondi.

SUSTAIN

Presa jack per il collegamento di un pedale di Sustain (opzionale).

VOLUME

Presa jack stereo standard per il collegamento di un pedale di Volume (opzionale).

DVI

Presa video digitale (Digital Video Interface) per il collegamento ad un monitor video esterno.

USB

Collegamento USB device per computer o altri dispositivi in grado di gestire SD7 come

un'unità removibile esterna.

FOOTSWITCH

Presa multipolare standard per il collegamento di un pedale opzionale per il controllo di alcune

funzioni interne. Compatibile con Ketron FS6/FS13.

MIDI

Prese per il collegamento MIDI IN1 (GM), MIDI IN 2 (Keyb), MIDI OUT e MIDI THRU.

RIGHT (Mono)

Prese jack mono standard per l'uscita generale da collegare ad un impianto PA STEREO: sinistra

/ LEFT (Mono)

(Left Mono), destra (Right Mono). Vi consigliamo vivamente di utilizzare il collegamento stereo per la

migliore riproduzione dello strumento e dei loro EFX. L'eventuale collegamento Mono (ovvero l'utilizzo della sola uscita Left o Right) darà una riproduzione inferiore a quelle che sono le proprietà qualitative

dei suoni e degli EFX.

HEADPHONE (Aux)

Presa jack stereo standard per il collegamento di una cuffia. Il volume della cuffia viene controllato

dalla sezione Master. L'inserimento di una cuffia (o jack per altri utilizzi) esclude automaticamente gli

altoparlanti interni.

MICRO IN

Presa combo (Jack/Xlr) mono standard per il collegamento di un microfono dinamico.

GAIN MICRO

Potenziometro per la regolazione del guadagno del segnale in ingresso alla presa Micro 1.

MICRO OUT

Presa jack mono standard dedicata esclusivamente all'uscita Micro 1.

INPUT

Presa jack mono standard per il collegamento di uno strumento supplementare, (Keyboard, Expander),

Guitar o Microfono dinamico.

BRIGHTNESS

Regolazione della luminosità.

SPEAKER ON / OFF

Interruttore per l'attivazione o esclusione degli altoparlanti interni.

Sul lato destro dello strumento troviamo 3 USB Host per la connessione con dispositivi USB esterni come Pen drive, HD autoalimentati, etc.
