Tipo di prodotto	Tastiera arrangiatore multimediale
Marca	Ketron
Modello	SD9
Alimentazione	Alimentatore DC 9V 4A (incluso)
Display	Schermo touchscreen a colori grande formato
Connettori audio	Uscite MAIN OUT (L/R mono Jack), uscita cuffia (Aux), ingresso MIC IN (combo Jack/XLR), ingresso INPUT (Jack), uscita MIC OUT
Connettori MIDI	MIDI IN 1 (GM), MIDI IN 2 (Key), MIDI OUT, MIDI THRU
Connettori USB	3 porte USB Host (anteriore) + 1 porta USB Device (posteriore)
Connettori video	Uscita DVI per schermo esterno
Pedali	Presa SUSTAIN PEDAL (Jack), presa VOLUME PEDAL (Jack stereo), presa FOOTSWITCH multipolare compatibile FS6/FS13
Regolazioni	Potenziometro GAIN MICRO per microfono 1
Funzioni principali	Lettore multimediale, sonorizzazione, accompagnamento automatico, sequencer, effetti
Pulizia	Panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Non esporre alla pioggia o all'umidità. Scollegare se non utilizzato per lungo tempo. Non aprire.
Compatibilità supporto	Utilizzare esclusivamente il supporto raccomandato dal produttore
Accensione	Fino a 30 secondi per avviarsi, fino a 10 secondi per spegnersi

Domande frequenti - SD9 KETRON

Come collegare un pedale sustain sul SD9?

Collegare il pedale sustain alla presa SUSTAIN PEDAL (Jack) situata sul retro dello strumento.

Che tipo di alimentatore utilizzare?

Utilizzare esclusivamente l'alimentatore KETRON fornito, con uscita DC 9V 4A. Qualsiasi altro alimentatore potrebbe danneggiare lo strumento.

Come regolare il volume delle cuffie?

Il volume delle cuffie collegate alla presa HEADPHONE (Aux) è controllato dalla sezione Master dello strumento.

Posso collegare una chiavetta USB al SD9?

Sì, è possibile collegare chiavette USB o dischi rigidi alle 3 porte USB Host situate sul lato destro dello strumento.

Come pulire la tastiera SD9?

Utilizzare un panno morbido e asciutto. Non utilizzare mai benzina, diluenti o solventi.

Cosa fare se lo strumento non si accende?

Verificare che l'alimentatore sia correttamente collegato e che la presa a muro funzioni. Assicurarsi che l'interruttore ON/OFF sul retro sia premuto. L'accensione può richiedere fino a 30 secondi.

Come utilizzare il SD9 con uno schermo esterno?

Collegare uno schermo esterno alla presa VIDEO DVI sul retro dello strumento per utilizzare un display aggiuntivo.

Qual è la funzione della presa MIDI THRU?

La presa MIDI THRU ritrasmette esattamente i dati MIDI ricevuti sull'ingresso MIDI IN, per collegare a catena altri dispositivi MIDI.

Posso collegare un microfono direttamente?

Sì, collegare un microfono dinamico alla presa MICRO IN (combo Jack/XLR). Utilizzare il potenziometro GAIN MICRO per regolare il livello di ingresso.

Come spegnere correttamente il SD9?

Premere il pulsante ON/OFF sul retro e tenerlo premuto fino allo spegnimento completo (circa 10 secondi). Non scollegare mai l'alimentazione durante il funzionamento.

MANUALE UTENTE SD9 KETRON

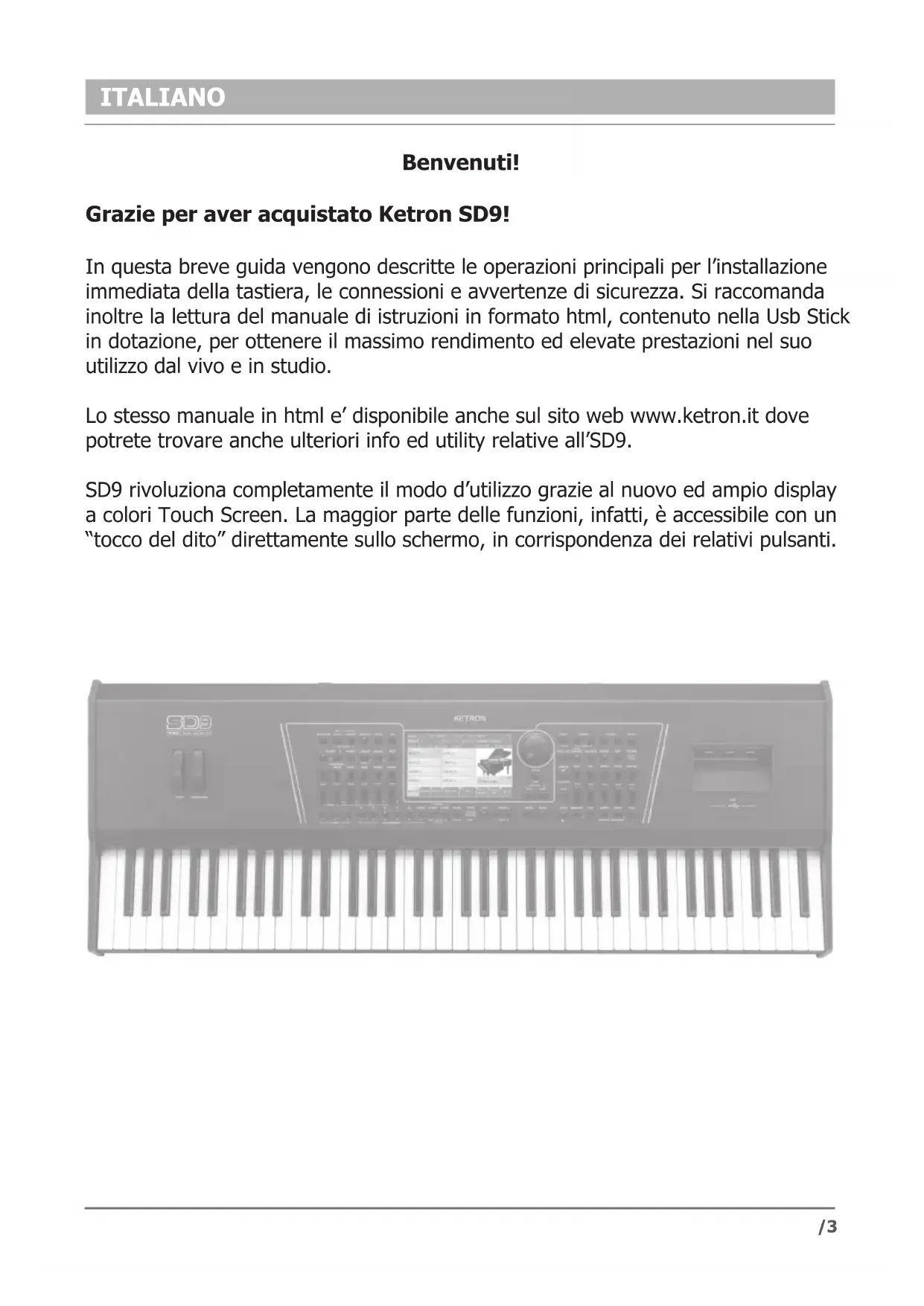

Grazie per aver acquistato Ketron SD9!

In questa breve guida vengono descritte le operazioni principali per l'installazione immediata della tastiera, le connessioni e avvertenze di sicurezza. Si raccomanda inoltre la lettura del manuale di istruzioni in formato html, contenuto nella Usb Stick in dotazione, per ottenere il massimo rendimento ed elevate prestazioni nel suo utilizzo dal vivo e in studio.

Lo stesso manuale in html e' disponibile anche sul sito web www.ketron.it dove potrete trovare anche ulteriori info ed utility relative all'SD9.

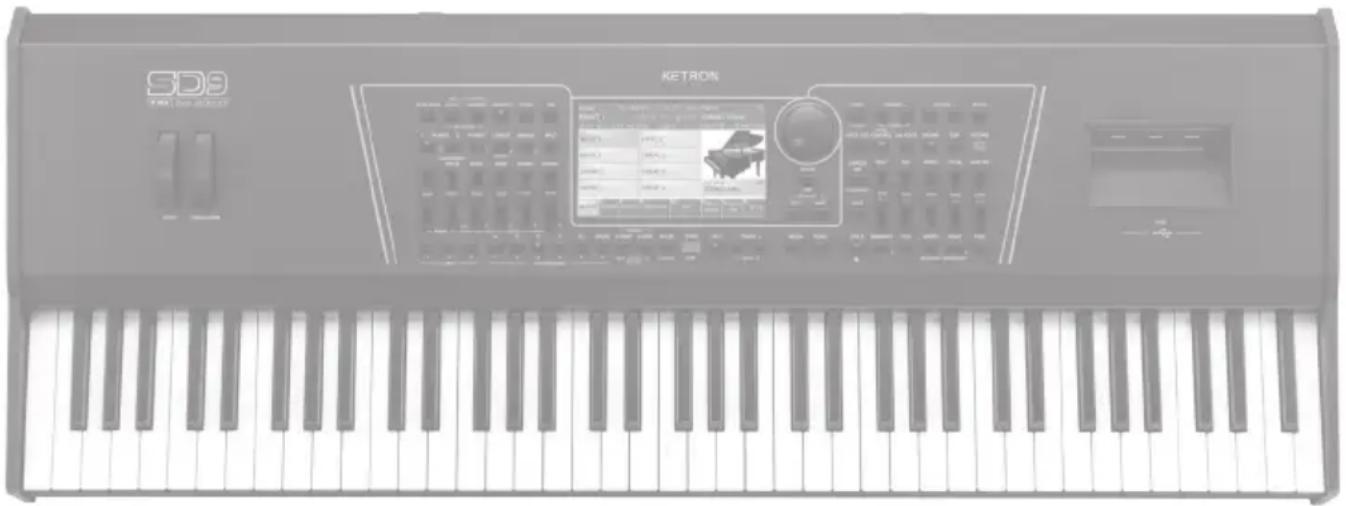

SD9 rivoluziona completamente il modo d'utilizzo grazie al nuovo ed ampio display a colori Touch Screen. La maggior parte delle funzioni, infatti, è accessibile con un "tocco del dito" direttamente sullo schermo, in corrispondenza dei relativi pulsanti.

ISTRUZIONI RIGUARDANTI IL RISCHIO DI INCENDIO, SCOSSE ELETTRICHE O DANNO ALLE PERSONE. AVVERTENZA: per ridurre il rischio di incendio o scosse elettriche, non esporre lo strumento alla pioggia o umidità.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA E L'INSTALLAZIONE

AVVERTENZA: usando prodotti elettrici, dovete seguire alcune precauzioni di base tra cui le seguenti:

• Prima di usare lo strumento leggete attentamente il manuale.
• Quando lo strumento viene usato da bambini è necessaria la presenza di un adulto.
• Non usate lo strumento in ambienti dove può essere soggetto a stillicidio o spruzzi d'acqua, come per esempio accanto ad un lavandino, una piscina, su una superficie bagnata etc., e non appoggiate sopra lo strumento recipienti contenenti liquidi che potrebbero penetrare al suo interno.
• Lo strumento deve essere usato solo su un supporto raccomandato dal costruttore.
• Non operate per lunghi periodi ad alto volume: il rumore eccessivo è dannoso per la salute.
• Lo strumento deve essere dislocato in modo da consentirne una adeguata ventilazione.
• Lo strumento deve essere dislocato lontano da sorgenti di calore come termosifoni, stufe etc.
• Lo strumento deve essere collegato alla rete elettrica solo usando l'adattatore di rete i dati di identificazione e di alimentazione sono sotto lo strumento.

- Quando lo strumento non viene usato per lunghi periodi il cavo di alimentazione deve essere disconnesso.

- In caso di necessità, per disconnettere lo strumento dell'alimentazione azionate l'interruttore che si trova nella parte posteriore. Lo strumento deve essere posizionato in maniera tale che l'interruttore sia facilmente accessibile.

- Lo strumento deve essere portato presso un centro assistenza se:

a. Il cavo di alimentazione o la presa sono danneggiati.
b. All'interno sono caduti degli oggetti o del liquido.
c. è stato esposto alla pioggia.
d. Non sembra funzionare normalmente o dimostra un evidente calo di prestazioni.
e. è caduto o lo chassis è danneggiato.

- Non tentate di riparare da soli lo strumento; qualsiasi operazione deve essere eseguita da personale specializzato.

CONSERVATE QUESTE ISTRUZIONI

COME OVVIARE L'INTERFERENZA ALLA RADIO/TV

Questo strumento funziona nella banda delle radio frequenze e se non si installa correttamente ed in stretta osservanza delle istruzioni può causare interferenza alla ricezione di apparecchi radiotelevisivi. Sebbene la progettazione sia stata effettuata secondo le norme vigenti ed abbia previsto ragionevoli protezioni contro tali inconvenienti, non ci sono garanzie che un simile evento possa verificarsi. Per verificare che l'interferenza viene generata proprio dallo strumento, provate a spegnerlo e controllate se l'interferenza scompare. Poi riaccendetelo e verificate se l'interferenza si ripresenta. Una volta verificato che lo strumento è la causa dell'interferenza, adottate una delle seguenti misure:

• Orientate l'antenna del ricevitore radio o TV.
• Dislocate diversamente lo strumento rispetto al ricevitore radio o TV.
• Allontanate lo strumento dal ricevitore.
• Collegiate la spina dello strumento ad un'altra presa in modo che strumento e ricevitore siano collegati a due circuiti diversi.
• Se necessario, consultate personale specializzato.

ALIMENTAZIONE

• Quando si collega lo strumento ad altre apparecchiature (amplificatore, mixer, altri strumenti Midi, ecc.), assicurateVi che tutte le unità siano spente.
• Leggete i consigli riguardanti l'interferenza alle Radio e TV.

- Le superfici esterne dello strumento devono essere pulite soltanto con un panno morbido ed asciutto. Non usate mai, benzina diluenti o solventi in genere.

ALTRE PRECAUZIONI

Se volete usare lo strumento in un paese estero, ed avete dei dubbi riguardante l'alimentazione, consultate precedentemente un tecnico qualificato. Lo strumento non deve essere mai soggetto a forti scosse.

ADATTATORI DI CORRENTE

Per collegare questi strumenti alla presa della rete elettrica, usare esclusivamente l'adattatore di corrente KETRON fornito con lo strumento stesso. L'uso di altri adattatori per corrente potrebbe comportare danni nei circuiti di alimentazione dello strumento. È pertanto di primaria importanza usare gli adattatori originali e chiedere del tipo giusto se doveste riordinarlo.

INFORMAZIONE AGLI UTENTI

"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonchè allo smaltimento dei rifiuti".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà pertanto conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste.

INFORMAZIONE AGLI UTENTI DI APPARECCHIATURE DOMESTICHE O PROFESSIONALI

Ai sensi dell'art. 26 del Decreto Legislativo 14 Marzo 2014, n. 49 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti per permetterne un adeguato trattamento e riciclo. L'utente dovrà, pertanto, conferire gratuitamente l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnarla al rivenditore secondo le seguenti modalità:

• per apparecchiature di piccolissime dimensioni, ovvero con almeno un lato esterno non superiore a 25 cm, è prevista la consegna gratuita senza obbligo di acquisto presso i negozi con una superficie di vendita delle apparecchiature elettriche ed elettroniche superiore ai 400 mq. Per negozi con dimensioni inferiori, tale modalità è facoltativa.
• per apparecchiature con dimensioni superiori a 25 cm, è prevista la consegna in tutti i punti di vendita in modalità 1contro1, ovvero la consegna al rivenditore potrà avvenire solo all'atto dell'acquisto di un nuovo prodotto equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni di cui alla corrente normativa di legge.

KETRON s.r.l. ha scelto di aderire a Consorzio ReMedia, primario Sistema Collettivo che garantisce ai consumatori il corretto trattamento e recupero dei RAEE e la promozione di politiche orientate alla tutela ambientale

Questo simbolo indica che nei paesi della Comunità europea questo prodotto deve essere smaltito separatamente dai normali rifiuti domestici, secondo la legislazione in vigore in ciascun paese. I prodotti che riportano questo simbolo non devono essere smaltiti insieme ai rifiuti domestici. Ai sensi dell'art. 13 del D.Lgs. 25 luglio 2005 n. 151.

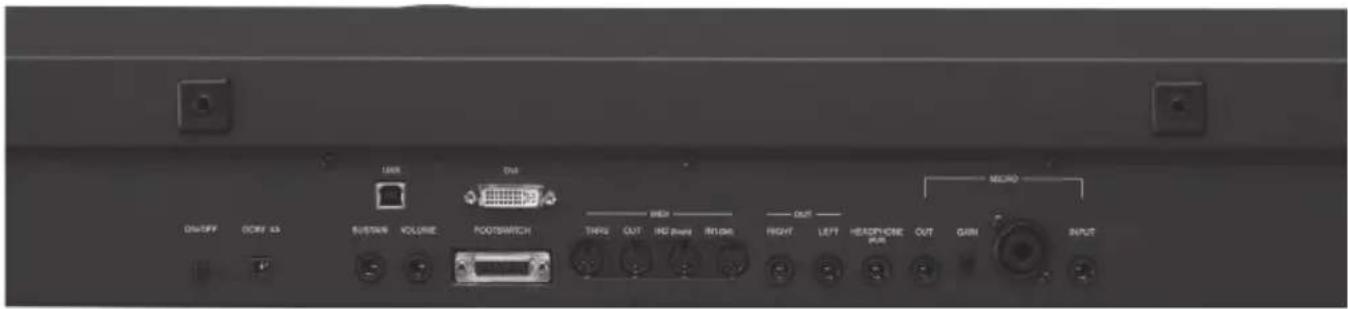

DC 9 V 4A Presa di alimentazione della corrente elettrica. Si raccomanda di utilizzare esclusivamente l'alimentatore fornito con lo strumento. Output: 9 V, 4 A.

ON/OFF Pulsante di accensione/spegnimento. L'avvio dello strumento può richiedere sino a 30 secondi. Per arrestare correttamente lo strumento, premere il tasto ON/OFF ed attendere il completo spegnimento. Tale operazione può richiedere sino a 10 secondi.

SUSTAIN PEDAL Presa jack per il collegamento di un pedale di Sustain (opzionale).

VOLUME PEDAL Presa jack stereo standard per il collegamento di un pedale di Volume (opzionale).

VIDEO DVI Presa video digitale (Digital Video Interface) per il collegamento ad un monitor video esterno.

USB DEVICE Collegamento USB device per computer o altri dispositivi in grado di gestire SD9 come un'unità removibile esterna.

FOOTSWITCH Presa multipolare standard per il collegamento di un pedale opzionale per il controllo di alcune funzioni interne. Compatibile con Ketron FS6/FS13.

MIDI Prese per il collegamento MIDI IN1 (GM), MIDI IN 2 (Keyb), MIDI OUT e MIDI THRU.

MAIN OUT Prese jack mono standard per l'uscita generale da collegare ad un impianto PA STEREO: sinistra (Left Mono), destra (Right Mono). Vi consigliamo vivamente di utilizzare il collegamento stereo per la migliore riproduzione dello strumento e dei loro EFX. L'eventuale collegamento Mono (ovvero l'utilizzo della sola uscita Left o Right) darà una riproduzione inferiore a quelle che sono le proprietà qualitative dei suoni e degli EFX.

HEADPHONE (Aux) Presa jack stereo standard per il collegamento di una cuffia. Il volume della cuffia viene controllato dalla sezione Master. Aux separata per Out Assign.

MICRO IN Presa combo (Jack/Xlr) mono standard per il collegamento di un microfono dinamico.

GAIN MICRO Potenziometro per la regolazione del guadagno del segnale in ingresso alla presa Micro 1.

MICRO OUT Presa jack mono standard dedicata esclusivamente all'uscita Micro 1.

INPUT Presa jack mono standard per il collegamento di uno strumento supplementare, (Keyboard, Expander), Guitar o Microfono dinamico.

USB

Sul lato destro dello strumento troviamo 3 USB Host per la connessione con dispositivi USB esterni come Pen drive, HD autoalimentati, etc.
