Tipo de producto	Teclado arreglista multimedia
Marca	Ketron
Modelo	SD9
Alimentación	Adaptador de corriente DC 9V 4A (incluido)
Pantalla	Pantalla táctil a color de gran formato
Conectores de audio	Salidas MAIN OUT (L/R mono Jack), salida de auriculares (Aux), entrada MIC IN (combo Jack/XLR), entrada INPUT (Jack), salida MIC OUT
Conectores MIDI	MIDI IN 1 (GM), MIDI IN 2 (Key), MIDI OUT, MIDI THRU
Conectores USB	3 puertos USB Host (frontal) + 1 puerto USB Device (trasero)
Conector de video	Salida DVI para monitor externo
Pedales	Toma SUSTAIN PEDAL (Jack), toma VOLUME PEDAL (Jack estéreo), toma FOOTSWITCH multipolar compatible FS6/FS13
Ajustes	Potenciómetro GAIN MICRO para micrófono 1
Funciones principales	Reproductor multimedia, sonorización, acompañamiento automático, secuenciador, efectos
Limpieza	Paño suave y seco. No usar disolventes.
Seguridad	No exponer a la lluvia o la humedad. Desconectar si no se usa durante mucho tiempo. No abrir.
Compatibilidad del soporte	Usar exclusivamente el soporte recomendado por el fabricante
Encendido	Hasta 30 segundos para encender, hasta 10 segundos para apagar

Preguntas frecuentes - SD9 KETRON

¿Cómo conectar un pedal de sustain en el SD9?

Conecte el pedal de sustain en la toma SUSTAIN PEDAL (Jack) situada en la parte trasera del instrumento.

¿Qué tipo de adaptador de corriente usar?

Use exclusivamente el adaptador de corriente KETRON incluido, con una salida DC 9V 4A. Cualquier otro adaptador podría dañar el instrumento.

¿Cómo ajustar el volumen de los auriculares?

El volumen de los auriculares conectados a la toma HEADPHONE (Aux) se controla mediante la sección Master del instrumento.

¿Puedo conectar una memoria USB en el SD9?

Sí, puede conectar memorias USB o discos duros en los 3 puertos USB Host situados en el lado derecho del instrumento.

¿Cómo limpiar el teclado SD9?

Use un paño suave y seco. No use nunca gasolina, diluyentes ni disolventes.

¿Qué hacer si el instrumento no enciende?

Verifique que el adaptador de corriente esté correctamente conectado y que el enchufe de pared funcione. Asegúrese de que el interruptor ON/OFF en la parte trasera esté presionado. El encendido puede tardar hasta 30 segundos.

¿Cómo usar el SD9 con un monitor externo?

Conecte un monitor externo a la toma VIDEO DVI en la parte trasera del instrumento para usar una pantalla adicional.

¿Cuál es la función de la toma MIDI THRU?

La toma MIDI THRU retransmite exactamente los datos MIDI recibidos en la entrada MIDI IN, para encadenar otros dispositivos MIDI.

¿Puedo conectar un micrófono directamente?

Sí, conecte un micrófono dinámico en la toma MICRO IN (combo Jack/XLR). Use el potenciómetro GAIN MICRO para ajustar el nivel de entrada.

¿Cómo apagar correctamente el SD9?

Presione el botón ON/OFF en la parte trasera y manténgalo presionado hasta que se apague completamente (aproximadamente 10 segundos). Nunca desconecte la alimentación mientras está en funcionamiento.

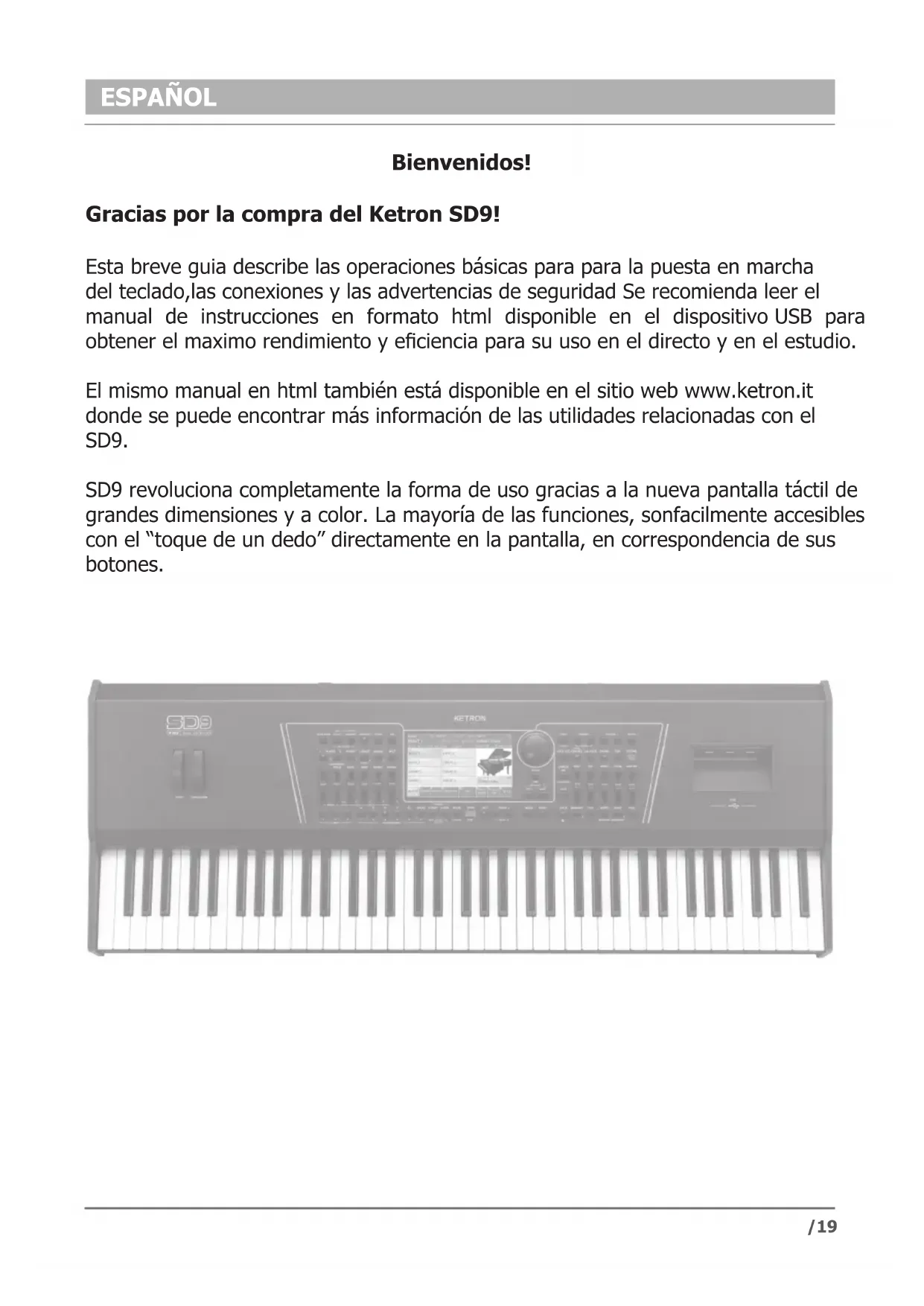

MANUAL DE USUARIO SD9 KETRON

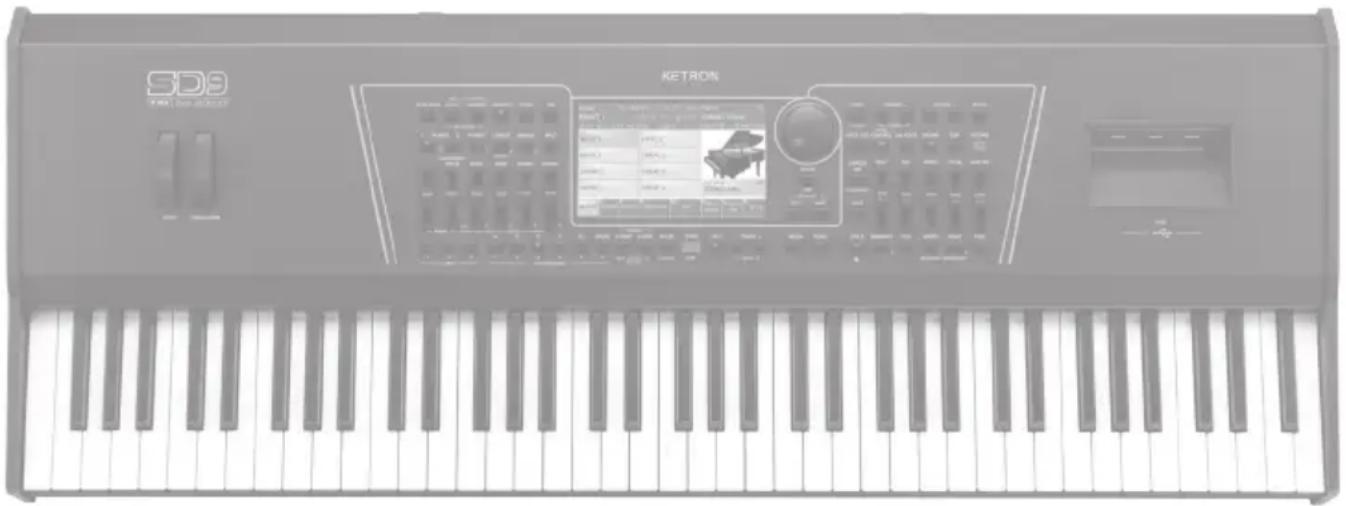

Gracias por la compra del Ketron SD9!

Esta breve guia describe las operaciones básicas para para la puesta en marcha del teclado, las conexiones y las advertencias de seguridad Se recomienda leer el manual de instrucciones en formato html disponible en el dispositivo USB para obtener el máximo rendimiento y eficiencia para su uso en el directo y en el estudio.

El mismo manual en html también está disponible en el sitio web www.ketron.it donde se puede encontrar más información de las utilidades relacionadas con el SD9.

SD9 revolucionía completamente la forma de uso gracias a la nueva pantalla táctil de grandes dimensiones y a color. La mayoría de las funciones, sonfacilmente accesibles con el “toque de un dedo” directamente en la pantalla, en correspondencia de sus botones.

Advertencia: Para reducir el riesgo de incendio o descarga eléctrica, no exponga el instrumento a la lluvia o la humedad.

INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD Y LA INSTALACIÓN

ADVERTENCIA - Cuando use productos electrónicos, debe seguir algunas precauciones básicas, incluyendo las siguientes:

• Antes de utilizar el instrumento, lea detenidamente el manual.
• Cuando el instrumento es utilizado por los niños es necesario la presencia de un adulto.
• No utilice el instrumento en ambientes donde pueda estar sujeta a goteos o salpicaduras de agua, por ejemplo cerca de un lavabo, piscina, etc o en una superficie mojada., Ni coloque recipientes con líquidos sobre el instrumento que puede penetrar su interior.
• El aparato sólo debe ser utilizado en un soporte recomendado por el fabricante.
• No la utilice durante largos períodos de tiempo a un volumen alto: el ruido excesivo es perjudicial para la salud.
• El aparato debe colocarse con el fin de permitir una ventilación adecuada.
• El aparato debe colocarse lejos de fuentes de calor tales como radiadores, estufas, etc
• El equipo debe estar conectado a la red eléctrica con el adaptador de red susministrado por el fabricante.
• Si el instrumento no se utiliza durante mucho tiempo, el cable de alimentación debe ser desconectado.
• En caso de necesidad, desconectar el interruptor de encendido del instrumento que se encuentra en la parte trasera.
  El aparato debe estar colocado de manera que el interruptor de fácil acceso.

- El instrumento debe ser llevado a un centro de servicio si:

a. El cable de alimentación o el enchufe están dañados.

b. Si dentro han caído objetos, o líquido.

c. ha sido expuesto a la lluvia.

d. No parece funcionar normalmente o muestra un cambio notable en su rendimiento.

y. se ha caído y el chasis se ha dañado.

- No intente reparar el aparato usted mismo cualquier operación debe ser realizada por personal cualificado.

SIGA ESTAS INSTRUCCIONES

COMO SUPERAR LA INTERFERENCIA DE RADIO / TV

Este instrumento funciona en las frecuencias de radio y, si no se instala correctamente y en estricta conformidad con las instrucciones, puede causar interferencias en la recepción de radio o televisión. A pesar de que el instrumento ha sido diseñado de acuerdo con las normas y tienen las protecciones razonables contra estos inconvenientes, no hay garantía de que no se produzca este tipo de interferencias. Para comprobar que la interferencia es causada por este instrumento, apáguelo y vea si el ruido desaparece. A continuación, vuelva a encenderlo para ver si se produce la interferencia. Una vez que haya verificado que el dispositivo está causando la interferencia, tomar una de las siguientes medidas:

• Oriente la antena de la radio o la televisión.
• Colocar el instrumento en diferente lugar a la radio o la televisión.
• Aleje el instrumento del receptor.
• Conecte el equipo a una toma de red diferente de forma que el equipo y el receptor estén en circuitos diferentes.
• Si es necesario, póngase en contacto con personal cualificado.

ENERGÍA

• Al conectar el instrumento a otros dispositivos (amplificadores, mezcladores, otros instrumentos MIDI, etc.), Asegúrese de que todos los equipos están apagados.
• Lea las instrucciones acerca de la interferencia de radio y TV.

CUIDADO DEL INSTRUMENTO

- La superficie externa del instrumento se deben limpiar con un paño suave y seco. No utilice nunca gasolina, diluyentes o disolventes.

OTRAS PRECAUCIONES

Si desea utilizar el instrumento en un país extranjero, y si tiene alguna duda sobre la alimentación electrica, consulte a un ingeniero calificado previamente. El instrumento no se debe golpear.

ADAPTADOR DE CORRIENTE

Para conectar el instrumentos a la toma de corriente electrica, utilice sólo el adaptador de corriente suministrado con el instrumento Ketron. El uso de otros adaptadores podría ocasionar daños en la fuente de alimentación del instrumento. Por tanto, es de suma importancia utilizar los adaptadores originales y pedir el original si tuviera necesidad de otro.

"Aplicación de las Directivas 2002/95/CE, 2002/96/CE y 2003/108/CE sobre la reducción del uso de sustancias peligrosas en equipos eléctricos y electrónicos, así como la eliminación de residuos."

El símbolo del cubo de basura tachado indica que el producto al final de su vida útil debe ser recogido separadamente de otros residuos. No tire el producto a la basura debe de llevarlo a los centros de recogida adecuados para los residuos eléctricos y electrónicos, o devolverlo al distribuidor al comprar un nuevo tipo de aparato. La recogida selectiva de su antiguo equipo para el reciclaje, contribuye a evitar los efectos negativos sobre el medio ambiente y la salud, favoreciendo el reciclaje de los materiales que componen el producto. La eliminación inadecuada del producto por parte del usuario conlleva la aplicación de sanciones administrativas.

Este símbolo indica que en los países de la Unión Europea este producto debe recogerse aparte de los residuos domésticos, tal como esté regulado en cada zona. Los productos con este símbolo no se deben depositar con los residuos domésticos.

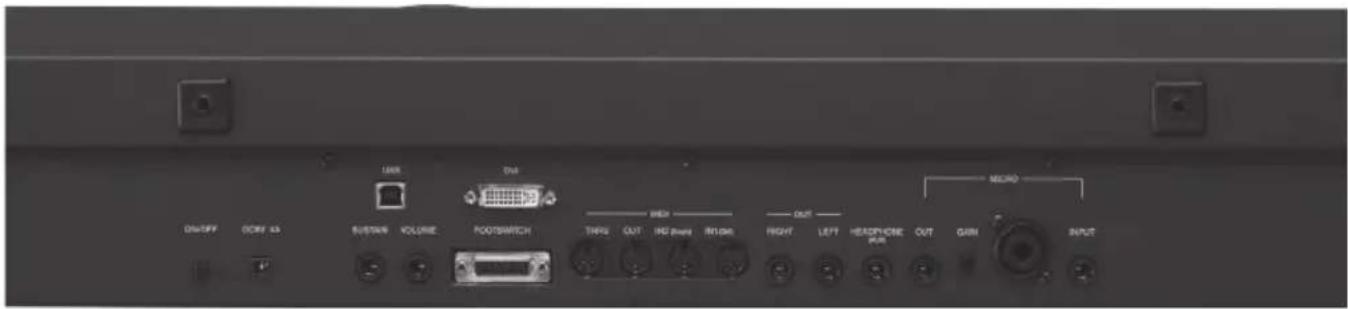

DC 9 V 4A Conector de alimentacion de la corriente eléctrica Se recomienda utilizar sólo el adaptador de corriente suministrado con el instrumento. Salida: 9 V, 4 A.

ON/OFF Boton de Encendido / apagado. La puesta en marcha puede tardar hasta 30 segundos. Para apagar correctamente el instrumento, pulse el botón ON / OFF y esperar el cierre completo. Esto puede tardar hasta 10 segundos.

SUSTAIN PEDAL Jack para conectar un pedal de sustain (opcional).

VOLUME PEDAL Jack estéreo estándar para conectar un pedal de volumen (opcional).

VIDEO DVI Conector de video (Digital Video Interface) para la conexión a un monitor de vídeo externo.

USB DEVICE Dispositivo USB connexion para las computadoras y otros dispositivos Host, pueden ser manejados por el SD9 como un dispositivo externo remobile.

FOOTSWITCH Conector multipolar estándar para la conexión de un pedal de pie opcional para el control de ciertas funciones internas. Compatible con Ketron FS6 / FS13.

MIDI Conector MIDI para conectar MIDI IN1 (GM), MIDI IN 2 (Key), MIDI OUT y MIDI THRU.

MAIN OUT Salida de Jack Mono estándar para la conexión a un sistema de PA. STEREO: Left (Mono Izquierda), Right (Derecha Mono). Le recomendamos encarecidamente que utilice la conexión estéreo para la mejor reproduzcion de su instrumento y su EFX Efectos. La posible utilizacion Mono (es decir, el uso de sólo la salida izquierda o derecha) dará una reproducion inferiores y no apreciara la alta calidad de los sonidos y del EFX.

HEADPHONE (Aux) Conector para auriculares. El volumen total es controlado por la sección Master. Aux séparer Out Assign.

MICRO IN Conector combo de entrada valido para las dos conexiones jack (jack / XLR) norma única para la conexión de un micrófono dinámico.

GAIN MICRO Potenciómetro para ajustar la ganancia de la señal de entrada a la toma de micro 1.

MICRO OUT Conector estándar jack mono para la salida Micro 1.

INPUT Conector jack mono standard para la connexion de un instrumento externo adiccional un teclado, Guitarra o Microfono dinamico.

En el lado derecho del instrumento, hay una ranura para 3 USB Puertos Host para conectar dispositivos USB externos como pen drive, discos duros HD alimentado, etc.

Bemvindos!

Obrigado por adquirir o Ketron SD9!

MANTENHA O MANUAL DE INSTRUÇÕES NUM LOCAL SEGURO

PREVENIR RADIO/TV INTERFERENCIAS

ADAPTADOR DE CORRENTE

SUSTAIN PEDAL Ficha jack para conexão de um pedal de sustain (opcional).

VOLUME PEDAL Ficha jack stereo para ligar um pedal de volume (opcional).

GAIN MICRO Potenciómetro para regular o volume de entrada Micro 1.

MICRO OUT Ficha jack mono standard para a saída de Micro 1.

INPUT Ficha jack para entrada de um instrumento.

USB
