MANUAL DE USUARIO EVM KETRON
Gracias por la compra del Ketron EVM!
Esta breve guia describe las operaciones básicas para para la puesta en marcha del módulo, las conexiones y las advertencias de seguridad. Se recomienda leer el manual de instrucciones disponible en el dispositivo USB para obtener el maximo rendimiento y eficiencia para su uso en el directo y en el estudio.
El mismo manual también está disponible en el sitio web www.ketron.it donde se puede encontrar más información de las utilidades relacionadas con el EVM.

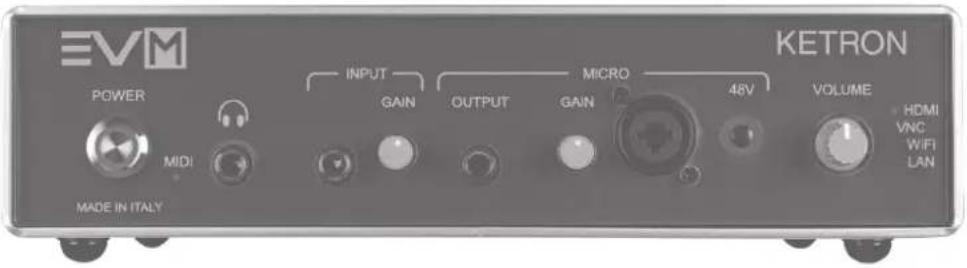

INSTRUCCIONES RELATIVAS AL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES PERSONALES.
Advertencia: Para reducir el riesgo de incendio o descarga eléctrica, no exponga el instrumento a la lluvia o la humedad.
INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD Y LA INSTALACIÓN
ADVERTENCIA - Cuando use productos electrónicos, debe seguir algunas precauciones básicas, incluyendo las siguientes:
- Antes de utilizar el instrumento, lea detenidamente el manual.
- Cuando el instrumento es utilizado por los niños es necesario la presencia de un adulto.
- No utilice el instrumento en ambientes donde pueda estar sujeta a goteos o salpicaduras de agua, por ejemplo cerca de un lavabo, piscina, etc o en una superficie mojada., Ni coloque recipientes con líquidos sobre el instrumento que puede penetrar su interior.
- El aparato sólo debe ser utilizado en un soporte recomendado por el fabricante.
- No la utilice durante largos períodos de tiempo a un volumen alto: el ruido excesivo es perjudicial para la salud.
- El aparato debe colocarse con el fin de permitir una ventilación adecuada.
- El aparato debe colocarse lejos de fuentes de calor tales como radiadores, estufas, etc
- El equipo debe estar conectado a la red eléctrica con el adaptador de red susministrado por el fabricante.
- Si el instrumento no se utiliza durante mucho tiempo, el cable de alimentación debe ser desconectado.
- En caso de necesidad, desconectar el interruptor de encendido del instrumento que se encuentra en la parte trasera. El aparato debe estar colocado de manera que el interruptor de fácil acceso.
- El instrumento debe ser llevado a un centro de servicio si:
a. El cable de alimentación o el enchufe están dañados.
b. Si dentro han caído objetos, o líquido.
c. ha sido expuesto a la lluvia.
d. No parece funcionar normalmente o muestra un cambio notable en su rendimiento.
y. se ha caído y el chasis se ha dañado.
- No intente reparar el aparato usted mismo cualquier operación debe ser realizada por personal cualificado.
SIGA ESTAS INSTRUCCIONES
COMO SUPERAR LA INTERFERENCIA DE RADIO / TV
Este instrumento funciona en las frecuencias de radio y, si no se instala correctamente y en estricta conformidad con las instrucciones, puede causar interferencias en la recepción de radio o televisión. A pesar de que el instrumento ha sido diseñado de acuerdo con las normas y tienen las protecciones razonables contra estos inconvenientes, no hay garantía de que no se produzca este tipo de interferencias. Para comprobar que la interferencia es causada por este instrumento, apáguelo y vea si el ruido desaparece. A continuación, vuelva a encenderlo para ver si se produce la interferencia. Una vez que haya verificado que el dispositivo está causando la interferencia, tomar una de las siguientes medidas:
- Oriente la antena de la radio o la televisión.
- Colocar el instrumento en diferente lugar a la radio o la televisión.
- Aleje el instrumento del receptor.
- Conecte el equipo a una toma de red diferente de forma que el equipo y el receptor estén en circuitos diferentes.
- Si es necesario, póngase en contacto con personal cualificado.
ENERGÍA
- Al conectar el instrumento a otros dispositivos (amplificadores, mezcladores, otros instrumentos MIDI, etc.), Asegúrese de que todos los equipos están apagados.
- Lea las instrucciones acerca de la interferencia de radio y TV.
CUIDADO DEL INSTRUMENTO
- La superficie externa del instrumento se deben limpiar con un paño suave y seco. No utilice nunca gasolina, diluyentes o disolventes.
OTRAS PRECAUCIONES
Si desea utilizar el instrumento en un país extranjero, y si tiene alguna duda sobre la alimentación electrica, consulte a un ingeniero calificado previamente. El instrumento no se debe golpear.
ADAPTADOR DE CORRIENTE
Para conectar el instrumentos a la toma de corriente electrica, utilice sólo el adaptador de corriente suministrado con el instrumento Ketron. El uso de otros adaptadores podría ocasionar daños en la fuente de alimentación del instrumento. Por tanto, es de suma importancia utilizar los adaptadores originales y pedir el original si tuviera necesidad de otro.
INFORMACIÓN PARA LOS USUARIOS
"Aplicación de las Directivas 2002/95/CE, 2002/96/CE y 2003/108/CE sobre la reducción del uso de sustancias peligrosas en equipos eléctricos y electrónicos, así como la eliminación de residuos."
El símbolo del cubo de basura tachado indica que el producto al final de su vida útil debe ser recogido separadamente de otros residuos. No tire el producto a la basura debe de llevarlo a los centros de recogida adecuados para los residuos eléctricos y electrónicos, o devolverlo al distribuidor al comprar un nuevo tipo de aparato. La recogida selectiva de su antiguo equipo para el reciclaje, contribuye a evitar los efectos negativos sobre el medio ambiente y la salud, favoreciendo el reciclaje de los materiales que componen el producto. La eliminación inadecuada del producto por parte del usuario conlleva la aplicación de sanciones administrativas.
Este símbolo indica que en los países de la Unión Europea este producto debe recogerse aparte de los residuos domésticos, tal como esté regulado en cada zona. Los productos con este símbolo no se deben depositar con los residuos domésticos.


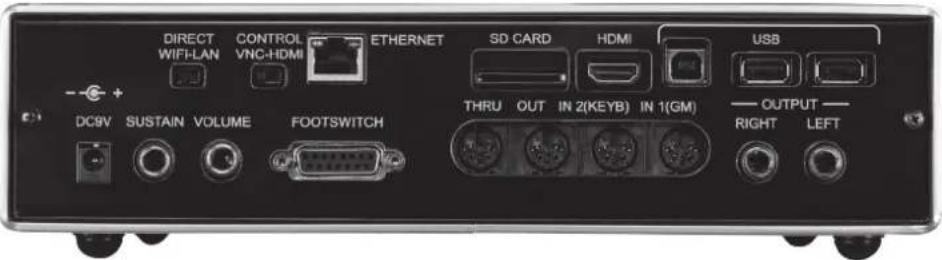

DIRECT WIFI-LAN CONTROL VNC-HDMI ETHERNET SD CARD HDMI USB DC9V SUSTAIN VOLUME FOOTSWITCH THRU OUT IN 2(KEYB) IN 1(GM) OUTPUT RIGHT LEFTDIRECT WI-FI LAN Seleccione el tipo de conexión para el VNC: vía WiFi o cable.
CONTROL VNC-HDMI Seleccione el tipo de control remoto a utilizar: VNC o HDMI.
ETHERNET Toma Ethernet para control remoto mediante cable.
SD CARD Ranura para conectar una tarjeta SD externa (SDXC).
HDMI Puerto estándar para transmitir datos de video a un monitor de computadora, proyector de video o televisión digital.
HOST USB Puerto estándar USB-B para conectar el instrumento al PC como un dispositivo de memoria externo.
2 DISPOSITIVOS USB Puertos estándar USB-A para conectar dispositivos de memoria externos, como lápices USB o HDD.
DC 9V 3,5A Toma de corriente. Utilice únicamente la fuente de alimentación suministrada con el instrumento: 9V, 3,5A.
SUSTAIN Estandard jack (TS) para conectar un pedal de Sustain (opcional).
VOLUME PEDAL Estandard jack stereo(TRS) conector parapedal de Volume (optional).
FOOTSWITCH Estandard multi-conector para conexión de pedal multiinterruptor opcional. Se puede utilizar para controlar varias funciones internas. Compatible con Ketron FS6/FS13.
MIDI MIDI IN1 (GM), MIDI IN 2 (KEYBOARD), MIDI OUT y MIDI THRU puertos para transmitir y recibir mensajes MIDI con otros módulos y controladores MIDI.
OUTPUT Estandard jack mono par (no balanceado) para conectar el instrumento a un sistema PA STEREO: LEFT (Left Mono) y RIGHT (Right Mono). Recomendamos utilizar conexiones estéreo para obtener el mejor rendimiento.

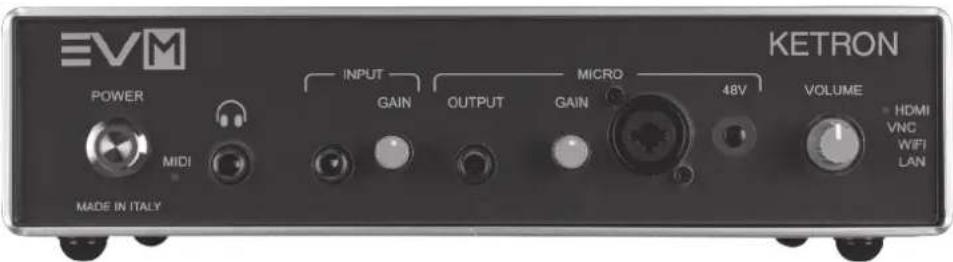

CONEXIONES DEL PANEL FRONTAL
INPUT Conector mono estándar para la conexión de otros instrumentos auxiliares como teclado, expansor, guitarra o micrófono dinámico.
INPUT GAIN Potenciómetro para ajustar la ganancia de la señal de entrada del INPUT.
MICRO OUT Conector estándar para duplicar la señal de entrada MICRO.
MICRO GAIN Potenciómetro para ajustar la ganancia de la señal de entrada Micro.
MICRO IN Conector combinado mono estándar(TRS/XLR) para conexión de micrófono.
48V Conmutador para alimentación Phantom de 48V a la toma MICRO.
VOLUME Controla el volumen general del instrumento.
