SD90 - Teclado KETRON - Manual de uso y guía de instrucciones gratis

Marca	KETRON
Modelo	SD90
Tipo de producto	Teclado arreglista profesional
Pantalla	Gran pantalla táctil a color
Polifonía	128 notas (estimado)
Estilos	Numerosos estilos integrados (balada, 8 beat, 16 beat, etc.)
Sonidos	Varios cientos de sonidos (GM, pianos, órganos, etc.)
Funciones principales	Player, Jukebox, Style, Drum, Bass, Chord, Lead, Organ, Filter, DSP, Drum Set, Record, Launchpad, Audio, Micrófono, Vocoder, Restyle, etc.
Conexiones	USB Host (x3), USB Device, MIDI IN/OUT/THRU, salidas de audio estéreo, entrada de micrófono (combo XLR/Jack), entrada de línea, pedal de sustain, pedal de volumen, footswitch, video DVI, auriculares
Alimentación	Adaptador de corriente DC 9V 4A (incluido)
Consumo	Aproximadamente 36W
Dimensiones	Aproximadamente 1100 x 400 x 150 mm (estimado)
Peso	Aproximadamente 12 kg (estimado)
Memoria interna	No especificada
Almacenamiento	Lector de tarjeta SD, puertos USB para llaves USB
Efectos	Filtro, DSP, reverberación, coro, etc.
Micrófono	Entrada de micrófono con ganancia ajustable y salida de micrófono dedicada
Video	Salida DVI para pantalla externa
Mantenimiento y limpieza	Use un paño suave y seco. No use solventes.
Seguridad	No exponer a la humedad, usar el adaptador original, desconectar en caso de desuso prolongado.
Piezas de repuesto y reparabilidad	Contactar un centro de servicio autorizado. No abrir el instrumento.
Información general	Manual de usuario disponible en PDF en el sitio web de KETRON. Manual en HTML en llave USB.

Preguntas frecuentes - SD90 KETRON

¿Cómo encender el instrumento?

Presione el botón ON/OFF ubicado en la parte trasera. El encendido tarda unos 30 segundos. Para apagar, mantenga presionado hasta el apagado completo (unos 10 segundos).

¿Cómo conectar un pedal de sustain?

Conecte un pedal estándar (opcional) al conector SUSTAIN PEDAL en la parte trasera del instrumento.

¿Cómo usar los estilos?

Seleccione un estilo en la pantalla táctil tocando la categoría deseada, luego presione START para iniciar la reproducción. Use STOP para detener.

¿Cómo grabar mi música?

Use la función RECORD (tecla dedicada). La grabación se puede hacer en la memoria interna o en una llave USB. Consulte el manual para más detalles.

¿Cómo conectar un micrófono?

Conecte un micrófono dinámico al conector MICRO 1 IN (combo XLR/Jack). Ajuste el volumen con el potenciómetro GAIN MICRO en el panel trasero.

¿Cómo actualizar el software?

Descargue la actualización del sitio www.ketron.it, cópiela en una llave USB, inserte la llave en un puerto USB Host, luego siga las instrucciones en pantalla (menú MEDIA).

La pantalla táctil no responde, ¿qué hacer?

Limpie la pantalla con un paño suave y seco. Si el problema persiste, reinicie el instrumento apagándolo y encendiéndolo. Verifique que ningún objeto presione la pantalla.

¿Cómo restablecer el instrumento a los ajustes de fábrica?

Consulte el manual completo en la llave USB. Generalmente, la opción se encuentra en el menú GLOBAL o MEDIA, con una función 'Factory Reset'.

¿Puedo usar el instrumento con una computadora?

Sí, a través del puerto USB DEVICE en la parte trasera. La computadora reconocerá el SD90 como una unidad de almacenamiento externo para transferencia de archivos. También es posible a través de MIDI.

¿Dónde encontrar el manual completo?

El manual completo en formato HTML está disponible en la llave USB proporcionada con el instrumento. También puede descargarlo en formato PDF en el sitio www.ketron.it.

MANUAL DE USUARIO SD90 KETRON

Gracias por la compra del Ketron SD90!

Esta breve guia describe las operaciones básicas para para la puesta en marcha del módulo, las conexiones y las advertencias de seguridad. Se recomienda leer el manual de instrucciones en formato HTML disponible en el dispositivo USB para obtener el maximo rendimiento y eficiencia para su uso en el directo y en el estudio.

El mismo manual en HTML también está disponible en el sitio web www.ketron.it donde se puede encontrar más información de las utilidades relacionadas con el SD90.

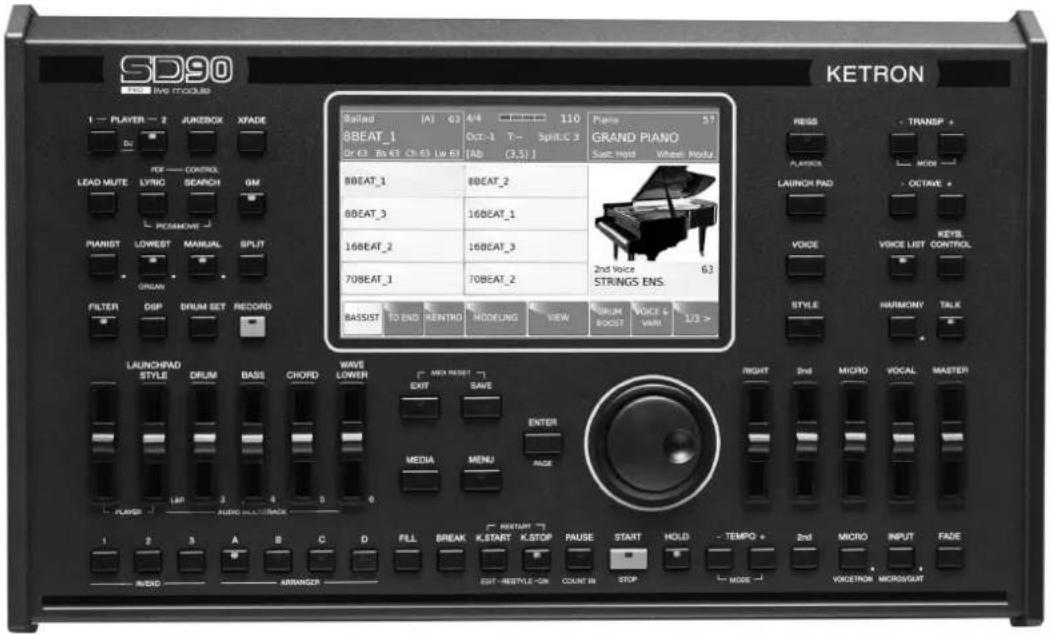

SD90 revolucionía completamente la forma de uso gracias a la nueva pantalla táctil de grandes dimensiones y a color. La mayoría de las func sonfacilmente accesibles con el "toque de un dedo" directamente en la pantalla, en correspondencia de sus botones.

INSTRUCCIONES RELATIVAS AL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES PERSONALES.

Advertencia: Para reducir el riesgo de incendio o descarga eléctrica, no exponga el instrumento a la lluvia o la humedad.

INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD Y LA INSTALACIÓN

ADVERTENCIA - Cuando use productos electrónicos, debe seguir algunas precauciones básicas, incluyendo las siguientes:

- Antes de utilizar el instrumento, lea detenidamente el manual.

- Cuando el instrumento es utilizado por los niños es necesario la presencia de un adulto.

- No utilice el instrumento en ambientes donde pueda estar sujeta a goteos o salpicaduras de agua, por ejemplo cerca de un lavabo, piscina, etc o en una superficie mojada., Ni coloque recipientes con líquidos sobre el instrumento que puede penetrar su interior.

- El aparato sólo debe ser utilizado en un soporte recomendado por el fabricante.

- No la utilice durante largos períodos de tiempo a un volumen alto: el ruido excesivo es perjudicial para la salud.

- El aparato debe colocarse con el fin de permitir una ventilación adecuada.

- El aparato debe colocarse lejos de fuentes de calor tales como radiadores, estufas, etc

- El equipo debe estar conectado a la red eléctrica con el adaptador de red susministrado por el fabricante.

- Si el instrumento no se utiliza durante mucho tiempo, el cable de alimentación debe ser desconectado.

- En caso de necesidad, desconectar el interruptor de encendido del instrumento que se encuentra en la parte trasera. El aparato debe estar colocado de manera que el interruptor de fácil acceso.

- El instrumento debe ser llevado a un centro de servicio si:

a. El cable de alimentación o el enchufe están dañados.

b. Si dentro han caído objetos, o líquido.

c. ha sido expuesto a la lluvia.

d. No parece funcionar normalmente o muestra un cambio notable en su rendimiento.

y. se ha caído y el chasis se ha dañado.

- No intente reparar el aparato usted mismo cualquier operación debe ser realizada por personal cualificado.

SIGA ESTAS INSTRUCCIONES

COMO SUPERAR LA INTERFERENCIA DE RADIO / TV

Este instrumento funciona en las frecuencias de radio y, si no se instala correctamente y en estricta conformidad con las instrucciones, puede causar interferencias en la recepción de radio o televisión. A pesar de que el instrumento ha sido diseñado de acuerdo con las normas y tienen las protecciones razonables contra estos inconvenientes, no hay garantía de que no se produzca este tipo de interferencias. Para comprobar que la interferencia es causada por este instrumento, apáguelo y vea si el ruido desaparece. A continuación, vuelva a encenderlo para ver si se produce la interferencia. Una vez que haya verificado que el dispositivo está causando la interferencia, tomar una de las siguientes medidas:

• Oriente la antena de la radio o la televisión.
• Colocar el instrumento en diferente lugar a la radio o la televisión.
• Aleje el instrumento del receptor.
• Conecte el equipo a una toma de red diferente de forma que el equipo y el receptor estén en circuitos diferentes.
• Si es necesario, póngase en contacto con personal cualificado.

ENERGÍA

• Al conectar el instrumento a otros dispositivos (amplificadores, mezcladores, otros instrumentos MIDI, etc.), Asegúrese de que todos los equipos están apagados.
• Lea las instrucciones acerca de la interferencia de radio y TV.

CUIDADO DEL INSTRUMENTO

- La superficie externa del instrumento se deben limpiar con un paño suave y seco. No utilice nunca gasolina, diluyentes o disolventes.

OTRAS PRECAUCIONES

Si desea utilizar el instrumento en un país extranjero, y si tiene alguna duda sobre la alimentación electrica, consulte a un ingeniero calificado previamente. El instrumento no se debe golpear.

ADAPTADOR DE CORRIENTE

Para conectar el instrumentos a la toma de corriente electrica, utilice sólo el adaptador de corriente suministrado con el instrumento Ketron. El uso de otros adaptadores podría ocasionar daños en la fuente de alimentación del instrumento. Por tanto, es de suma importancia utilizar los adaptadores originales y pedir el original si tuviera necesidad de otro.

INFORMACIÓN PARA LOS USUARIOS

"Aplicación de las Directivas 2002/95/CE, 2002/96/CE y 2003/108/CE sobre la reducción del uso de sustancias peligrosas en equipos eléctricos y electrónicos, así como la eliminación de residuos."

El símbolo del cubo de basura tachado indica que el producto al final de su vida útil debe ser recogido separadamente de otros residuos. No tire el producto a la basura debe de llevarlo a los centros de recogida adecuados para los residuos eléctricos y electrónicos, o devolverlo al distribuidor al comprar un nuevo tipo de aparato. La recogida selectiva de su antiguo equipo para el reciclaje, contribuye a evitar los efectos negativos sobre el medio ambiente y la salud, favoreciendo el reciclaje de los materiales que componen el producto. La eliminación inadecuada del producto por parte del usuario conlleva la aplicación de sanciones administrativas.

Este símbolo indica que en los países de la Unión Europea este producto debe recogerse aparte de los residuos domésticos, tal como esté regulado en cada zona. Los productos con este símbolo no se deben depositar con los residuos domésticos.

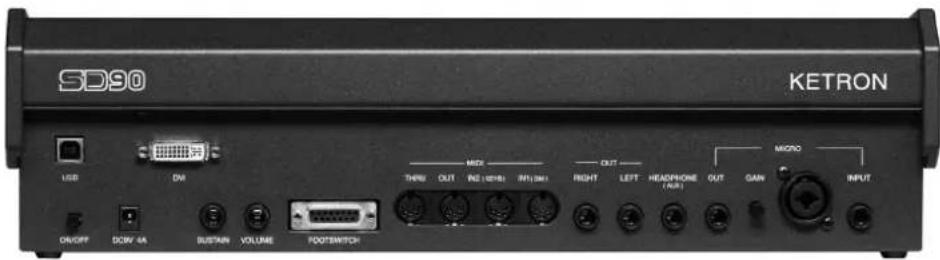

DC 9V 4A

Conector de alimentacion de la corriente eléctrica. Se recomienda utilizar sólo el adaptador

de corriente suministrado con el instrumento. Salida: 9V, 4A.

ON/OFF Boton de Encendido/apagado. La puesta en marcha puede tardar hasta 30 segundos para apagar correctamente el instrumento, pulse el botón ON/OFF y esperar el cierre completo.

Esto puede tardar hasta 10 segundos.

SUSTAIN PEDAL Jack estéreo estándar para conectar un pedal de sustain (opcional).

VOLUME PEDAL Jack estéreo estándar para conectar un pedal de volumen (opcional).

VIDEO DVI

Conector de video (Digital Video Interface) para la conexión a un monitor de vídeo externo.

USB DEVICE

Dispositivo USB connexion para las computadoras y otros dispositivos Host, pueden ser manejados por el SD90 como un dispositivo externo remobile.

FOOTSWITCH

Conexión para los Footswitch KETRON FS6 - FS13. Permiten el control mediante pedal para numerosas funciones tales como Start, Stop, Fill, etc.

MIDI

Conector MIDI para conectar MIDI IN1 (GM), MIDI IN2 (Key), MIDI OUT y MIDI THRU.

MAIN OUT

Salida de Jack Mono estándar para la conexión a un sistema de PA. STEREO: Left (Mono Izquierda), Right (Derecha Mono). Le recomendamos encarecidamente que utilice la conexión estéreo para la mejor reproduzcion de su instrumento y su EFX Efectos. La posible utilizacion Mono (es decir, el uso de sólo la salida izquierda o derecha) dará una reproduccion inferiores y no apreciara la alta calidad de los sonidos y del EFX.

HEADPHONE AUX Conector para auriculares. El volumen total es controlado por la sección Master.

AURICULARES

Aux séparer Out Assign.

MICRO IN

Conector combo de entrada valido para las dos conexiones jack (jack/XLR) norma única para la conexión de un micrófono dinámico.

GAIN MICRO

Potenciómetro para ajustar la ganancia de la señal de entrada a la toma de micro 1.

MICRO OUT

Conector estándar jack mono para la salida Micro 1.

INPUT

Conector jack mono standard para la conexión de un instrumento externo adiccional un teclado, Guitarra o Microfono dinamico.

En el lado derecho del instrumento, hay una ranura para 3 USB Puertos

Host, Sd Card slot para conectar dispositivos USB externos como pen drive, Sd Card, discos duros HD alimentado, etc..

Bemvindos!

MANTENHA O MANUAL DE INSTRUÇÕES NUM LOCAL SEGURO

PREVENIR RADIO/TV INTERFERENCIAS

ADAPTADOR DE CORRENTE

SUSTAIN PEDAL Ficha jack para conexão de um pedal de sustain (opcional).

VOLUME PEDAL Ficha jack stereo para ligar um pedal de volume. (opcional).

Potenciómetro para regular o volume de entrada Micro 1.

MICRO OUT

Ficha jack mono standard para a saída de Micro 1.

INPUT

Ficha jack para entrada de um instrumento.
