SD90 - Tastatur KETRON - Kostenlose Bedienungsanleitung

Marke	KETRON
Modell	SD90
Produkttyp	Professioneller Arranger-Keyboard
Bildschirm	Großer Farb-Touchscreen
Polyphonie	128 Noten (Schätzung)
Styles	Zahlreiche integrierte Styles (Ballade, 8-Beat, 16-Beat, usw.)
Sounds	Mehrere hundert Sounds (GM, Klaviere, Orgeln, usw.)
Hauptfunktionen	Player, Jukebox, Style, Drum, Bass, Chord, Lead, Organ, Filter, DSP, Drum Set, Record, Launchpad, Audio, Micro, Vocoder, Restyle, usw.
Anschlüsse	USB Host (x3), USB Device, MIDI IN/OUT/THRU, Stereo-Audioausgänge, Mikrofoneingang (XLR/Klinke-Kombi), Line-Eingang, Sustain-Pedal, Lautstärkepedal, Fußschalter, DVI-Video, Kopfhörer
Stromversorgung	Netzteil DC 9V 4A (im Lieferumfang)
Stromverbrauch	Ca. 36W
Abmessungen	Ca. 1100 x 400 x 150 mm (Schätzung)
Gewicht	Ca. 12 kg (Schätzung)
Interner Speicher	Nicht angegeben
Speicher	SD-Kartenleser, USB-Anschlüsse für USB-Sticks
Effekte	Filter, DSP, Hall, Chorus, usw.
Mikrofon	Mikrofoneingang mit regelbarer Verstärkung und dediziertem Mikrofonausgang
Video	DVI-Ausgang für externen Bildschirm
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Vor Feuchtigkeit schützen, Originalnetzteil verwenden, bei längerem Nichtgebrauch abziehen.
Ersatzteile und Reparierbarkeit	Wenden Sie sich an ein autorisiertes Service-Center. Öffnen Sie das Instrument nicht.
Allgemeine Informationen	Bedienungsanleitung als PDF auf der KETRON-Website verfügbar. Handbuch im HTML-Format auf USB-Stick.

Häufig gestellte Fragen - SD90 KETRON

Wie schalte ich das Instrument ein?

Drücken Sie die ON/OFF-Taste auf der Rückseite. Das Einschalten dauert ca. 30 Sekunden. Zum Ausschalten halten Sie die Taste gedrückt, bis es vollständig ausgeschaltet ist (ca. 10 Sekunden).

Wie schließe ich ein Sustain-Pedal an?

Schließen Sie ein Standard-Sustain-Pedal (optional) an die SUSTAIN PEDAL-Buchse auf der Rückseite des Instruments an.

Wie verwende ich die Styles?

Wählen Sie einen Style auf dem Touchscreen aus, indem Sie die gewünschte Kategorie antippen, und drücken Sie dann START, um die Wiedergabe zu starten. Drücken Sie STOP, um zu stoppen.

Wie kann ich meine Musik aufnehmen?

Verwenden Sie die RECORD-Funktion (dedizierte Taste). Die Aufnahme kann auf den internen Speicher oder auf einen USB-Stick erfolgen. Einzelheiten entnehmen Sie bitte dem Handbuch.

Wie schließe ich ein Mikrofon an?

Schließen Sie ein dynamisches Mikrofon an die MICRO 1 IN-Buchse (XLR/Klinke-Kombi) an. Stellen Sie die Lautstärke mit dem GAIN MICRO-Regler auf der Rückseite ein.

Wie aktualisiere ich die Software?

Laden Sie das Update von der Website www.ketron.it herunter, kopieren Sie es auf einen USB-Stick, stecken Sie den Stick in einen USB-Host-Port und folgen Sie den Anweisungen auf dem Bildschirm (Menü MEDIA).

Der Touchscreen reagiert nicht, was tun?

Reinigen Sie den Bildschirm mit einem weichen, trockenen Tuch. Wenn das Problem weiterhin besteht, starten Sie das Instrument neu, indem Sie es aus- und wieder einschalten. Überprüfen Sie, dass kein Gegenstand auf den Bildschirm drückt.

Wie setze ich das Instrument auf die Werkseinstellungen zurück?

Konsultieren Sie das vollständige Handbuch auf dem USB-Stick. Normalerweise befindet sich die Option im Menü GLOBAL oder MEDIA über die Funktion 'Factory Reset'.

Kann ich das Instrument mit einem Computer verwenden?

Ja, über den USB DEVICE-Anschluss auf der Rückseite. Der Computer erkennt das SD90 als externen Speicher für Dateiübertragungen. Auch über MIDI möglich.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Anleitung im HTML-Format finden Sie auf dem mitgelieferten USB-Stick. Sie können sie auch als PDF von der Website www.ketron.it herunterladen.

BEDIENUNGSANLEITUNG SD90 KETRON

Herzlich Willkommen!

Wir danken Ihnen, daß Sie sich für das Module SD90 entschieden haben!

Die beigefügte Kurzanleitung beschreibt grundlegende Funktionen, die Ihnen den sofortigen Einsatz des Module ermöglichen, sowie die Anschlußmöglichkeiten und Sicherheitshinweise. Wir empfehlen Ihnen unbedingt die Bedienungsanleitung im HTML Format auf dem USB Stick zu lesen, damit Sie beim Instrumentes höchstmögliche Effektivität und beste Performance im Live auch im Studioeinsatz erzielen können.

Das Komplettmanual in HTML Format finden Sie auch im Internet unter www.ketron.it, wo Ihnen auch weitere hilfreiche Informationen zum SD90 zur Verfügung stehen.

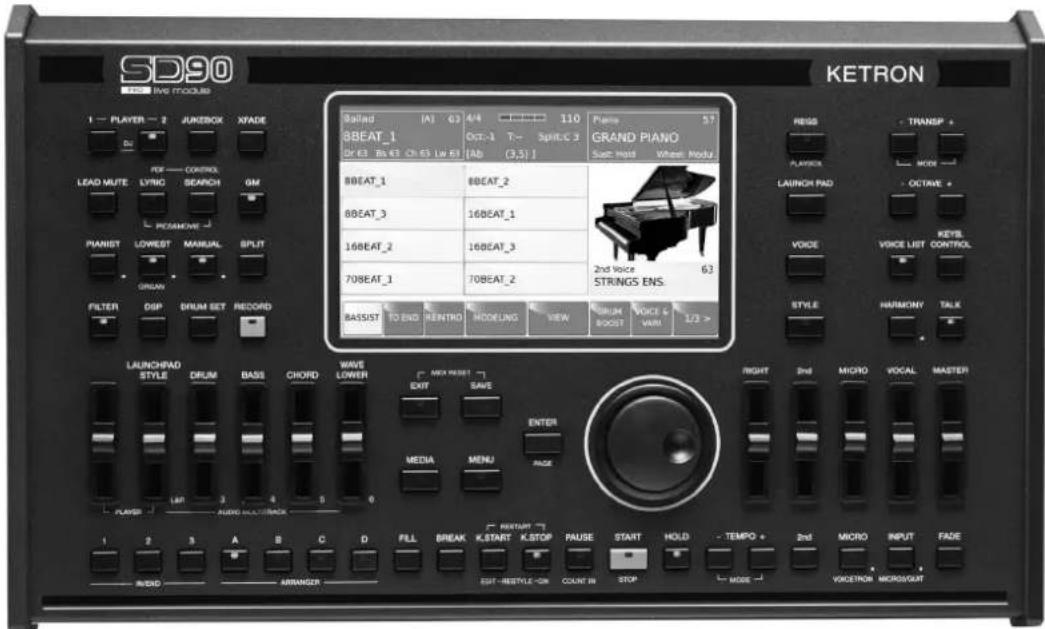

Die Bedienung des SD90 ist dank des neuen, großen Farb-Touchscreens einfach und komfortabel. Die meisten Funktionen sind nämlich per "Fingertipp" direkt vom Display aufrufbar.

HINWEISE ZUR BRAND-, SCHLAG- UND SCHADENSGEFAHR FÜR PERSONEN

Vorsicht: Um das Brand- und Schlagrisiko zu mindern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

WICHTIGE SICHERHEITS- UND INSTALLATIONSHINWEISE

VORSICHT – Beachten Sie beim Gebrauch von elektrischen Geräten folgende Sicherheitsmaßnamen:

" Lesen Sie sich das Handbuch genau durch, bevor Sie das Gerät in Betrieb nehmen.

"Wenn Kinder das Gerät benutzen, müssen Erwachsene zugegen sein.

"Verwenden Sie das Gerät nicht in Umgebungen, in denen es mit Wassertropfen oder -spritzern in Berührung kommen kann, wie bspw. neben einer Spüle, einem Pool, auf nassen Oberflächen u. dgl., und stellen Sie auf das Gerät keine Behälter, die Flüssigkeiten enthalten, da diese ins Innere eindringen könnten.

"Das Gerät darf nur auf einem vom Hersteller empfohlenen Ständer verwendet werden.

" Stellen Sie die Lautstärke nicht zu hoch ein: Übermäßiger Lärm ist gesundheitsschädlich!

"Das Gerät muss so aufgestellt werden, dass es ausreichend belüftet wird.

"Das Gerät muss fern von Wärmequellen wie Heizkörpern, Öfen etc. aufgestellt werden.

"Das Gerät darf nur mit dem mitgelieferten Adapter an das Stromnetz angeschlossen werden; die Identifikations- und Versorgungsdaten sind unten am Gerät ausgewiesen.

"Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, muss das Netzkabel abgezogen werden.

" Um das Gerät im Bedarfsfall von der Versorgung abzuhängen, betätigen Sie den Schalter an der Geräterückseite. Das Gerät muss so aufgestellt werden, dass Sie auf den Schalter leicht zugreifen können.

"Das Gerät muss zum Service gebracht werden, wenn:

a. das Netzkabel oder die Buchse beschädigt sind;

b. Gegenstände oder Flüssigkeiten ins Innere des Geräts gedrungen sind;

c. das Gerät mit Regen in Berührung gekommen ist;

d. das Gerät nicht richtig zu funktionieren scheint oder einen merklichen Leistungsabfall zeigt;

e. das Gerät heruntergefallen oder das Gehäuse beschädigt ist.

" Versuchen Sie nicht, das Gerät selbst zu reparieren; Reparaturmaßnahmen sind nur von Fachkräften durchzuführen.

BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF.

WIE INTERFERENZEN MIT RADIO/TV-GERÄTEN ZU VERMEIDEN SIND

Dieses Gerät funktioniert im Radiofrequenzbereich, und wenn es nicht korrekt und unter Beachtung dieser Hinweise installiert wird, kann es den Empfang von Radio- und Fernsehgeräten stören. Obschon die Konstruktion den geltenden Normen gemäß erfolgte und entsprechender Schutz gegen Interferenzen berücksichtigt wurde, ist nicht auszuschließen, dass es dennoch dazu kommen kann. Um zu prüfen, ob ggf. eine Empfangsstörung durch das Gerät verursacht wird, versuchen Sie es auszuschalten, und kontrollieren Sie, ob die Störung dadurch beseitigt wird. Schalten Sie es dann wieder ein und prüfen Sie, ob die Störung erneut gegeben ist. Nachdem Sie festgestellt haben, dass das Gerät die Ursache der Interferenz ist, treffen Sie eine der folgenden Maßnahmen:

" Richten Sie die Antenne des Radio/TV-Geräts besser aus.

" Stellen Sie das Gerät anders im Verhältnis zum Radio/TV-Gerät auf.

" Entfernen Sie das Gerät vom Radio/TV-Empfänger.

" Schließen Sie den Stecker des Geräts an eine andere Steckdose an, damit das Gerät und der Radio/TV-Empfänger an zwei verschiedenen Stromkreisen angeschlossen sind.

"Erforderlichenfalls holen Sie den Rat von Fachkräften ein.

ANSCHLÜSSE

"Wenn Sie das Gerät an andere Geräte (Verstärker, Mixer, andere MIDI-Geräte etc.) anschließen, stellen Sie sicher, dass alle Geräte ausgeschaltet sind.

" Lesen Sie sich die Hinweise in Bezug auf die Interferenzen mit Radio/TV-Geräten durch.

PFLEGE DES GERÄTS

"Die äußeren Oberflächen des Geräts dürfen nur mit einem weichen, trockenen Tuch gereinigt werden. Verwenden Sie niemals Benzin, Verdünner oder Lösungsmittel im Allgemeinen.

ANDERE VORSICHTSMASSNAHMEN

Wenn Sie das Gerät im Ausland verwenden wollen und Zweifel hinsichtlich der Versorgung haben, wenden Sie sich im Vorfeld an einen qualifizierten Techniker. Das Gerät darf keinen starken Erschütterungen ausgesetzt werden.

ADAPTER

Um das Gerät an eine Steckdose anzuschließen, verwenden Sie ausschließlich den mitgelieferten KETRON-Adapter. Der Einsatz anderer Adapter könnte die Versorgungskreise des Geräts beschädigen. Es ist daher von grundlegender Wichtigkeit, Original-Adapter zu verwenden und den richtigen Adaptertyp im Bedarfsfall nachzubestellen.

"Umsetzung der Europäischen Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie über Elektro- und Elektronik-Altgeräte."

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder dessen Verpackung weist darauf hin, dass das Produkt am Ende seines Lebenszyklus einer getrennten Abfallentsorgung zuzuführen ist. Der Benutzer muss daher das Gerät bei den entsprechenden Sammelstellen für Elektro- und Elektronik-Altgeräte abgeben oder beim Kauf eines neuen gleichartigen Geräts dem Händler zurückzugeben. Die getrennte Sammlung der Altgeräte trägt im Hinblick auf deren Recycling, Aufbereitung und umweltverträgliche Entsorgung dazu bei, negative Auswirkungen auf die Umwelt und menschliche Gesundheit zu vermeiden, und fördert die Verwertung bzw. das Recycling der Materialien, aus denen sich das Gerät zusammensetzt. Die nicht rechtmäßige Entsorgung des Produkts unterliegt den von den geltenden Gesetzen vorgesehenen Verwaltungsstrafen.

Dieses Symbol bedeutet, dass dieses Produkt in EU-Ländern getrennt vom Hausmüll gesammelt werden muss gemäß den regionalen Bestimmungen. Mit diesem Symbol gekennzeichnete Produkte dürfen nicht zusammen mit den Hausmüll entsorgt werden.

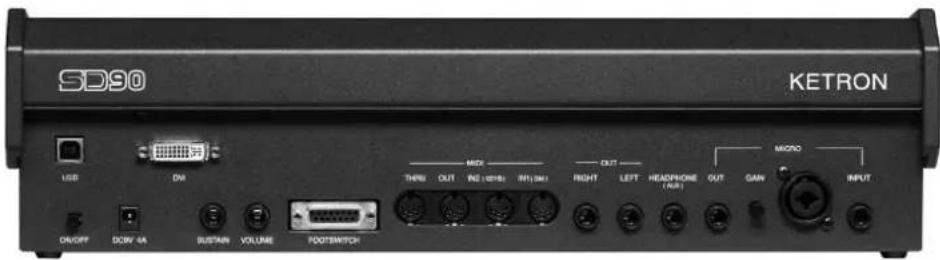

DC 9V 4A Netzteilbuchse Verwenden Sie ausschließlich das mit dem Gerät gelieferte Netzteil. Output: 9V, 4A.

ON/OFF Ein/Aus-Taster. Das Hochfahren kann bis zu 30 Sekunden dauern. Zum Herunterfahren drücken Sie den EIN/AUS-Taster und warten dann, bis das Gerät ausgeschaltet wird. Dieser Vorgang kann bis zu 10 Sekunden dauern.

SUSTAIN PEDAL Jackbuchse für den Anschluss eines Sustain-Pedals (optional).

VOLUME PEDAL Stereo-Klinkenbuchse für den Anschluss eines Volumenpedals (optional).

VIDEO DVI DVI-Buchse für den Anschluss an einen externen Monitor.

USB DEVICE USB-Anschluss für Computer oder andere Geräte, die mit denen der SD90 extern gesteuert werden kann.

FOOTSWITCH Mehrpolige Standard-Buchse für den Anschluss eines optionalen Fußschalters zur Steuerung bestimmter residenter Funktionen. Mit Ketron FS6/FS13 kompatibel.

MIDI Buchsen für MIDI IN1 (GM), MIDI IN2 (Key), MIDI OUT und MIDI THRU-Anschlüsse.

MAIN OUT Mono-Klinkenbuchsen für den allgemeinen Ausgang zum Anschluss an eine PA-bzw. STEREO-Anlage: links (Left Mono), rechts (Right Mono). Wir empfehlen Ihnen, den Stereo-Anschluss für eine bessere Wiedergabe des Geräts und der Effekte zu verwenden. Der eventuelle Mono-Anschluss (d.h. die alleinige Verwendung des Left- oder Right-Ausgangs) führt zu einer minderwertigeren Wiedergabequalität und wird den Merkmalen von Sounds und EFX nicht gerecht.

HEADPHONE AUX Wird hier ein Kopfhörer (oder eine Jackbuchse für andere Zwecke) angeschlossen, so werden die internen Aux trennen Out Assign.

MICRO 1 IN Mono-XLR/Klinkenbuchse für den Anschluss eines dynamischen Mikrofons.

MICRO 1 GAIN Potentiometer für die Regelung der Verstärkung des Eingangssignals an der Micro 1-Buchse.

MICRO 1 OUT Mono-Klinkenbuchse für den Micro 1 -Ausgang.

INPUT Mono-Jackbuchse für den Anschluss eines zusätzlichen Instruments (Keyboard, Expander), eine Gitarre oder eines dynamischen Mikrofons.

Auf der rechten Seite des Geräts findet 3 USB Host-Buchsen, Sd Card slot für den Anschluss von externen USB-Geräten wie Stick,Sd Card externe Festplatte usw.
