BEDIENUNGSANLEITUNG EVM KETRON
Herzlich Willkommen!
Wir danken Ihnen, daß Sie sich für das Module EVM entschieden haben!
Die beigefügte Kurzanleitung beschreibt grundlegende Funktionen, die Ihnen den sofortigen Einsatz des Module ermöglichen, sowie die Anschlußmöglichkeiten und Sicherheitshinweise. Wir empfehlen Ihnen unbedingt die Bedienungsanleitung auf dem USB Stick zu lesen, damit Sie beim Einsatz des Instrumentes höchstmögliche Effektivität und beste Performance im Live-wie auch im Studioeinsatz erzielen können.
Das Komplettmanual finden Sie auch im Internet unter www.ketron.it, wo Ihnen auch weitere hilfreiche Informationen zum EVM zur Verfügung stehen.


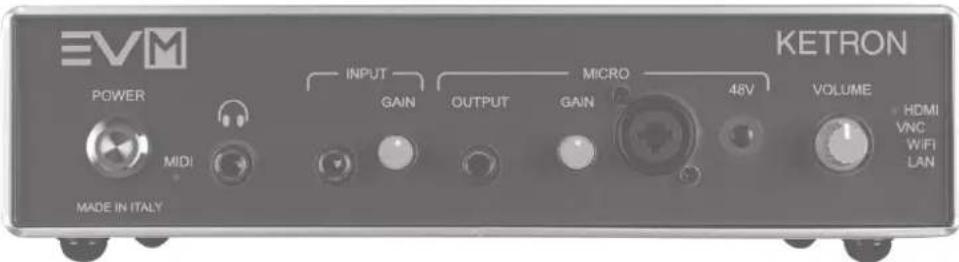

EVM POWER MIDI MADE IN ITALY INPUT GAIN OUTPUT GAIN MICRO 48V VOLUME HDMI VNC WiFi LAN KETRONWICHTIG: Wir laden Sie ein, das Produkt auf unserer Website www.ketron.it für die Gültigkeit der Garantie zu registrieren.
HINWEISE ZUR BRAND-, SCHLAG- UND SCHADENSGEFAHR FÜR PERSONEN
Vorsicht: Um das Brand- und Schlagrisiko zu mindern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.
WICHTIGE SICHERHEITS- UND INSTALLATIONSHINWEISE
VORSICHT – Beachten Sie beim Gebrauch von elektrischen Geräten folgende Sicherheitsmaßnamen:
" Lesen Sie sich das Handbuch genau durch, bevor Sie das Gerät in Betrieb nehmen.
"Wenn Kinder das Gerät benutzen, müssen Erwachsene zugegen sein.
" Verwenden Sie das Gerät nicht in Umgebungen, in denen es mit Wassertropfen oder -spritzern in Berührung kommen kann, wie bspw. neben einer Spüle, einem Pool, auf nassen Oberflächen u. dgl., und stellen Sie auf das Gerät keine Behälter, die Flüssigkeiten enthalten, da diese ins Innere eindringen könnten.
"Das Gerät darf nur auf einem vom Hersteller empfohlenen Ständer verwendet werden.
" Stellen Sie die Lautstärke nicht zu hoch ein: Übermäßiger Lärm ist gesundheitsschädlich!
"Das Gerät muss so aufgestellt werden, dass es ausreichend belüftet wird.
"Das Gerät muss fern von Wärmequellen wie Heizkörpern, Öfen etc. aufgestellt werden.
"Das Gerät darf nur mit dem mitgelieferten Adapter an das Stromnetz angeschlossen werden; die Identifikations- und Versorgungsdaten sind unten am Gerät ausgewiesen.
"Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, muss das Netzkabel abgezogen werden.
" Um das Gerät im Bedarfsfall von der Versorgung abzuhängen, betätigen Sie den Schalter an der Geräterückseite. Das Gerät muss so aufgestellt werden, dass Sie auf den Schalter leicht zugreifen können.
"Das Gerät muss zum Service gebracht werden, wenn:
a. das Netzkabel oder die Buchse beschädigt sind;
b. Gegenstände oder Flüssigkeiten ins Innere des Geräts gedrungen sind;
c. das Gerät mit Regen in Berührung gekommen ist;
d. das Gerät nicht richtig zu funktionieren scheint oder einen merklichen Leistungsabfall zeigt;
e. das Gerät heruntergefallen oder das Gehäuse beschädigt ist.
" Versuchen Sie nicht, das Gerät selbst zu reparieren; Reparaturmaßnahmen sind nur von Fachkräften durchzuführen.
BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF.
WIE INTERFERENZEN MIT RADIO/TV-GERÄTEN ZU VERMEIDEN SIND
Dieses Gerät funktioniert im Radiofrequenzbereich, und wenn es nicht korrekt und unter Beachtung dieser Hinweise installiert wird, kann es den Empfang von Radio- und Fernsehgeräten stören. Obschon die Konstruktion den geltenden Normen gemäß erfolgte und entsprechender Schutz gegen Interferenzen berücksichtigt wurde, ist nicht auszuschließen, dass es dennoch dazu kommen kann. Um zu prüfen, ob ggf. eine Empfangsstörung durch das Gerät verursacht wird, versuchen Sie es auszuschalten, und kontrollieren Sie, ob die Störung dadurch beseitigt wird. Schalten Sie es dann wieder ein und prüfen Sie, ob die Störung erneut gegeben ist. Nachdem Sie festgestellt haben, dass das Gerät die Ursache der Interferenz ist, treffen Sie eine der folgenden Maßnahmen:
" Richten Sie die Antenne des Radio/TV-Geräts besser aus.
" Stellen Sie das Gerät anders im Verhältnis zum Radio/TV-Gerät auf.
" Entfernen Sie das Gerät vom Radio/TV-Empfänger.
" Schließen Sie den Stecker des Geräts an eine andere Steckdose an, damit das Gerät und der Radio/TV-Empfänger an zwei verschiedenen Stromkreisen angeschlossen sind.
"Erforderlichenfalls holen Sie den Rat von Fachkräften ein.
ANSCHLÜSSE
"Wenn Sie das Gerät an andere Geräte (Verstärker, Mixer, andere MIDI-Geräte etc.) anschließen, stellen Sie sicher, dass alle Geräte ausgeschaltet sind.
" Lesen Sie sich die Hinweise in Bezug auf die Interferenzen mit Radio/TV-Geräten durch.
PFLEGE DES GERÄTS
"Die äußeren Oberflächen des Geräts dürfen nur mit einem weichen, trockenen Tuch gereinigt werden. Verwenden Sie niemals Benzin, Verdünner oder Lösungsmittel im Allgemeinen.
ANDERE VORSICHTSMASSNAHMEN
Wenn Sie das Gerät im Ausland verwenden wollen und Zweifel hinsichtlich der Versorgung haben, wenden Sie sich im Vorfeld an einen qualifizierten Techniker. Das Gerät darf keinen starken Erschütterungen ausgesetzt werden.
ADAPTER
Um das Gerät an eine Steckdose anzuschließen, verwenden Sie ausschließlich den mitgelieferten KETRON-Adapter. Der Einsatz anderer Adapter könnte die Versorgungskreise des Geräts beschädigen. Es ist daher von grundlegender Wichtigkeit, Original-Adapter zu verwenden und den richtigen Adaptertyp im Bedarfsfall nachzubestellen.
"Umsetzung der Europäischen Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie über Elektro- und Elektronik-Altgeräte."
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder dessen Verpackung weist darauf hin, dass das Produkt am Ende seines Lebenszyklus einer getrennten Abfallentsorgung zuzuführen ist. Der Benutzer muss daher das Gerät bei den entsprechenden Sammelstellen für Elektro- und Elektronik-Altgeräte abgeben oder beim Kauf eines neuen gleichartigen Geräts dem Händler zurückzugeben. Die getrennte Sammlung der Altgeräte trägt im Hinblick auf deren Recycling, Aufbereitung und umweltverträgliche Entsorgung dazu bei, negative Auswirkungen auf die Umwelt und menschliche Gesundheit zu vermeiden, und fördert die Verwertung bzw. das Recycling der Materialien, aus denen sich das Gerät zusammensetzt. Die nicht rechtmäßige Entsorgung des Produkts unterliegt den von den geltenden Gesetzen vorgesehenen Verwaltungsstrafen.
Dieses Symbol bedeutet, dass dieses Produkt in EU-Ländern getrennt vom Hausmüll gesammelt werden muss gemäß den regionalen Bestimmungen. Mit diesem Symbol gekennzeichnete Produkte dürfen nicht zusammen mit den Hausmüll entsorgt werden.


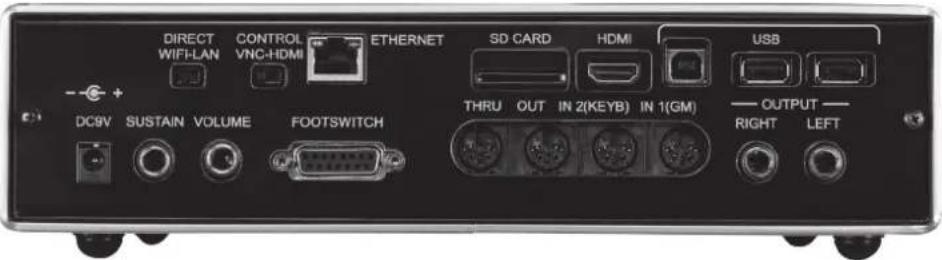

DIRECT WIFI-LAN CONTROL VNC-HDMI ETHERNET SD CARD HDMI USB DC9V SUSTAIN VOLUME FOOTSWITCH THRU OUT IN 2(KEYB) IN 1(GM) OUTPUT RIGHT LEFTDIRECT WI-FI LAN Wählen Sie die Verbindungsart für den VNC: über WLAN oder Kabel.
CONTROL VNC-HDMI Wählen Sie den Typ der zu verwendenden Fernbedienung aus: VNC oder HDMI.
ETHERNET Ethernet-Buchse zur Fernbedienung per Kabel.
SD-KARTE Steckplatz für die Verbindung mit einer externen SD-Karte (SDXC).
HDMI Anschluss für die Übertragung von Videodaten an einen kompatiblen Computermonitor, Videoprojektor oder Digitalfernseher.
USB-HOST USB-B-Anschluss für den Anschluss des Instruments an einen PC als externes Speichergerät oder als USB-MIDIController.
2X USB-ANSCHLÜSSE USB-A Ports für den Anschluss von externen Speichergeräten, wie z.B. USB-Stifte oder HDDs.
DC 9V 3,5A Buchse für das Netzgerät. Bitte verwenden Sie nur das mit dem Gerät gelieferte Netzgerät. Ausgang: 9V, 3,5A.
SUSTAIN Klinken-Buchse (TS) für den Anschluss des Sustain-Pedals (optional).
VOLUME PEDAL Stereo-Klinkenbuchse (TRS) für den Anschluss eines Lautstärkepedals (optional).
FOOTSWITCH Multi-Pin-Stecker für den Anschluss eines optionalen Multi-Fuss-Pedals. Kann zur Steuerung verschiedener interner Funktionen verwendet werden. Kompatibel mit Ketron FS6/FS13.
MIDI MIDI IN1 (GM), MIDI IN 2 (KEYBOARD), MIDI OUT und MIDI THRU für das Senden und Empfangen von MIDIBefehlen mit anderen MIDI-Modulen und -Controllern.
OUTPUT Mono-Klinkenpaar (unsymmetrisch) für den Anschluss des Instruments an ein PA-STEREO-System: LEFT (links mono) und RIGHT (rechts mono). Wir empfehlen ein Stereo-Verbindung, um das beste Klangergebnis zu erzielen.

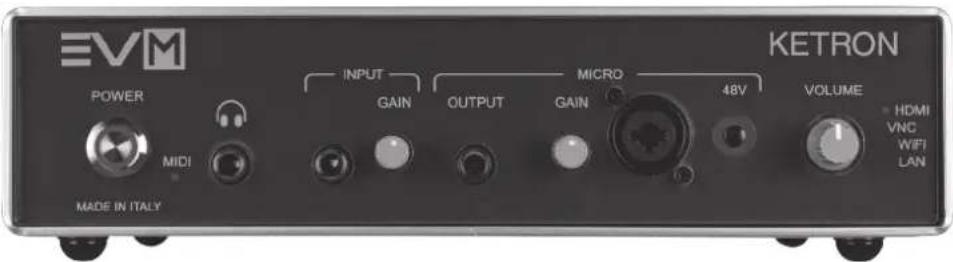

FRONTPLATTEN ANSCHLÜSSE
INPUT Mono-Klinkenbuchse für den Anschluss von anderen Zusatzinstrumenten wie Keyboard, Expander, Gitarre oder dynamischem Mikrofon.
INPUT GAIN Potentiometer zur Einstellung der Verstärkung des INPUT-Eingangssignals.
MICRO OUT Klinkenbuchse zur Duplizierung des MICRO Eingangssignals.
MICRO GAIN Potentiometer zum Einstellen der Verstärkung des Micro Eingangssignals.
MICRO IN Mono-Kombistecker (TRS/XLR) für den Anschluss eines Mikrofons.
48V Schalter für 48V-Phantomspeisung an der MICRO-Buchse.
VOLUME Steuert die Gesamtlautstärke des Instruments.
