BEDIENUNGSANLEITUNG SD1000 KETRON

SICHERHEI TSHINWEI SE

HINWEISE AUF BRANDGEFAHR, STROMSCHLAGRI SI KO UND VERLETZUNGSGEFAHR.

Achtung: um das Brand- und Stromschlagrisiko zu minimieren, ist das Instrument weder Regen noch Feuchtigkeit auszusetzen.

WICHTIGEHINWEISEZURSICHERHEITUNDZURINSTALLATION

ACHTUNG - Beim Einsatz elektrischer Geräte sind eine grundlegenden Vorsichtsmaßnahmen zu beachten, wie zum Beispiel:

• Bevor das Instrument verwendet wird,itte die Bedienungsanleitung aufmerksam lessen.
• Wenn das Instrument von Kindern benutzt wird, ist die Anwesenheit eines Erwachsenen unerläufig.
• Das Instrument ist nicht in der Höhe von Wasser zu verwenden, wie zum Beispiel in der Höhe eines Waschbeckens, eines Swimmingpools oder einer nassen Oberfläche.
  Das Instrument darf nur auf einem Stander verwendet werden, der vom Hersteller empfohlen wird.
• Höhere Lautstärken sind auf Dauer zu vermeiden: ein zu hoher Schalldruckpegel wird gesundheitsschädlich.
  Das Instrument muß so aufgestellt werden, daß eine ausreichende Lüftung gewährleistet ist.
  Das Instrument darf nicht in der Nabe von Warmequellen wie Heizkörpern, Ofen etc. au gestellt werden.
• Verwenden Sie nur das mitgelieferte Netzteil für den Stromanschluss. Die Kennzeichnung und Daten des Netzteiles befinden sich an der Unterseites des Instrumentes.
• Wenn das Instrument längerere Zeit nicht verwendet wird, ist das Netzkabel herauszuziehen.
• Bevor Sie das Instrument vom Netzteil trennen, schalten Sie das Gerät mit dem ON/OFF Schalter an der Rückseite des Instrumentes aus.
• Das Instrument muß zur nachsten Kundendienstelle gebracht werden, wenn:

a. Beschädigungen am Netzteil oder Stecker;
b. Feste Gegenstände oder Flüssigkeiten ins Innere des Instruments gefallen bzw.

eingedrungen sind;

c. Es im Regen stand;
d. Es nicht ordnungsgemäß Funktioniert oder Leistungsabfälle aufweist.
e. Es fallen gelassen wurde oder das Chassis beschädigt ist.

• Versuchen Sie nicht, das Instrument selbst zu reparieren; dies hat nur durch Fachpersonal zu geschehen.

DI ESE SICHERHEITSHINWEISE SIND AUFZUBEWAHREN

VORGEHENSWEISE BEI RADIO/ TV - STÖRUNGEN

Dieses Instrument arbeitet innerhalb des Radiofrequenzbereichs und kann, wenn es nicht korrekt und unter genauer Einhaltung der Anleitungen installiert wird, zu Empfangsstörungen bei Radio-und Fernsehgeräten führen. Obwohl das Instrument den gultigen Richtlinien entsprechend geplant und obwohl Schutzvorrichtungen vorhanden sind, besteht dennoch keine Garantie dafür, daß es zu keinen Empfangsstörungen kommt. Um zu überprüfen, ob diese wirklich von Ihrem Instrument hervorgerufen werden, schalten Sie esitte ab und checken, ob die Störungen dadurch behoben werden. Dann schalten Sie das Instrument wieder ein und prufen, ob die Störung wieder auftritt. Nachdem festgestellt wurde, daß die Empfangsstörungen tatsächlich von Ihrem Instrument verursacht werden, kann eine der folgenden Maßnahmen ergriffen werden:

• Richten Sie die Empfangsantenne des Radios oder Fernsehers anders aus.
• Stellen Sie das Instrument in einer anderen Stellung gegenüber dem Radio- oder Fernsehgerät auf.
• Entfernen Sie das Instrument vom Empfänger.
• Schließen Sie das Instrument an eine andere Steckdose an, damit das Instrument und der Empfänger an zwei verschiedenen Stromkreisen angeschlossen sind.
• Wenn notwendig, wenden Sie sich an einen Fachmann.

ANSCHLUSSE

• Soll das Instrument an andere Geräte (Verstärker, Mixer, andere Midi-Instrumente etc.) angeschlossen werden, überzeugen Sie sich davon, daß alle Geräte ausgeschaltet sind.
• Lesen Sie die Hinweise zu den Radio- und TV-Störungen.

PFLEGE DES INSTRUMENTS

Die Oberflächen des Instruments sind nur mit einem trockenen, weichen Tuch zu reinigen. Verwenden Sie niemals Benzin, Verdünner oder sonstige Lösungsmittel.

WEITERE VORSICHTSMABNAHMANEN

Wenn Sie das Instrument im Ausland verwenden wollen und Zweifel bezüglich der Netzversorgung bestehen, wenden Sie sichitte an einen Fachmann. Das Instrument darkeinen StoBen ausgesetzt werden.

AC NETZTEIL

Zum Anschluss这点 Instrumentes an eine Steckdose benötigen Sie das KETRON AC Netzteil. Werden andere Wechselstromnetzgeräte verwendet, so risikieren Sie damit, die Leistungskreise Ihres Instruments zu beschädigen. Es ist von besonderer Wichtigkeit, dass ausschließlich Originalnetzgeräte verwendet werden und beim eventuellen Nachbestellungen das richtige Modell angegeben wird.

BENUTZERINFORMATION

"Umsetzung der Europäischen Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie über Elektro- und Elektronik-Altgeräte." Das Symbol der durchgestruichen Mülltonne auf dem Gerät weist daraufhin, dass das Produkt am Ende seines Lebenszyklus einer getrennten Abfallentsorgung zuzuführen ist. Der Benutzer muss davon das Gerät bei den entsprechenden Sammelstellen für Elektro- und Elektronik-Altgeräte abgeben oder dem

Händler bei Kauf eines neuen gleichartigen Geräts zusückgeben. Die getrennte Sammlung der Altgeräte im Hinblick auf deren Recycling, Behandlung und umweltverträgliche Entsorgungträgt dazu bei, negative Auswirkung auf Umwelt und menschliche Gesundheit zu vermeiden, undfordert die Verwertung sowie das Recyclingder Materialien, aus denen sich das Gerät zusammensetzt. Die Nichtbeachtung dieser Vorschrift seitens des Benutzers unterliegt den im jeweiligen Benutzerland vorgesehenen Verwaltungsstrafen.

EINFUHRUNG

Vielen Dank für die Wahl eines KETRON SD1000 Professional Sound Module. Das SD1000 stellt ein interessantes Angebot auf dem Gebiet der Klangmodule in Sachen Kompaktheit und musikalischer Leistung dar. Neben sãmtlichen für eine optimale Wiedergabe von Musikdateien in General Midi- und Kar-Format notwendigen Sounds verfügbar das SD1000 ähnlich über weitere Klangbanken mit einer unglaublichen Vielfalt an Orchestersounds: Grand Piano Stereo über 88 Noten, akustische und elektrische Gitarren, Blasinstrumente und Saxofone von einzigartiger Qualität, gesampelte Orgeln Section, Akkordeons, Basse, Saitininstrumente, akustische und elektronische Drum Sets usw. Zudem ist das SD1000 mit einer beachtlichen Zahl von Schlagzeugund Schlaginstrumenten-Audio-Loops ausgestattet, undzar für verschiedene Musikgenres, die das SD1000 zweifellos von den anderen marktgängigen Modulen unterscheiden. Das SD1000 findet seine Top-Application in Kombination mit einem MIDI Player (wie z.B. KETRON MIDJAY) oder einem Sequenzerprogramm (Logic®, Cubase®, Cakewalk® und anderen), kann aber auch an Master Keyboards oder Multi-Purpose-Klaviaturen (Arranger, Synthesiser, Digital Pianos etc.) angeschlossen werden.

Bevor Sie Ihr SD1000 in Betrieb besteht,lesen Sie sich die Anleitung genau durch, um das Beste aus dem Gerät zu holen und eine lange Lebensdauer sicherzustellen. Bewahren Sie这点es Handbuch zum künftigen Nachschlagen sichere auf.

INHALT DER VERPACKUNG

Die Originalverpackung Ihres SD1000 enthalt das folgende Material:

a) 1 Klangmodul SD1000
b) 1 Bedienungsanleitung
c) 19 V-DC-Netzgerät

Optional: Midi-to-USB-Kabel. Dieses wird für den Einsatz des SD1000 mit einem Laptop benötigt, weil Notebooks über keine eigene Midi-Schnittstelle verfügen (es sei dann, es werden Zusammenkarten wie Firewire, USB usw. installiert). Dieses Kabel gestattet den Midi-Datenaustausch zwischen Ihr dem Notebook und dem Midi In des SD1000 über den USB-Anschluss.

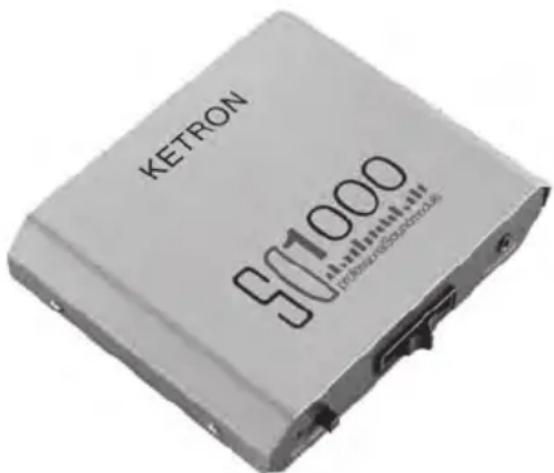

EINSCHALTEN

Um das SD1000 einszuschalten, schliessen Sie das mitgelieferte und mit dem Instrument verbundene Netzteil einfach an eine Steckdose an. Die LED am Frontpaneel signalisiert Ihnen nun die Betriebsbereitschaft des Geräts.

1 On / Off: Ein-/Aus-Schalter des SD1000. Leuchtet die LED, so bedeutet dies, dass das Instrument in Betrieb stehen. Werden Midi-Eingangssignale registriert, blinkt die LED.
2 Volume: Schieberegler zur Einstellung der allgemeinen Lautstärke des SD1000. Diese Einstellung greift auch am Headphone-Ausgang.
3 Headphone: Anschluss für Niedrigimpedanz-Stereo-Kopfhörer.

4 Midi In/ Thru: Midi In- und Thru-Anschluss des SD1000. Den Midi In des SD1000 mit dem Midi Out Ihres Computers, Midi Players oder Master Keyboards verbinden. Der Thru-Anschluss dient zur Übertragung einer Kopie der Midi In-Signale an ein anderes Gerät (z.B. Expander). Midi Thru steht nicht zur Verfugung solange USB Midi Aktiv ist. Hinweis: Verwenden Sie den MIDI Anschluß nicht, solange MIDI USB aktiv ist.
5 Out L / R: Audio Left- und Right-Ausgänge, die an den Mixer oder Audioveränder anzuschlieben sind.
6 Power Dc In: Anschluss für das 9 V-DC-Netzgerät des SD1000.
7 USB: USB Port für Computeranschluß.

RATSCHLAGE ZUR BENUTZUNG

Wir wollen hier nachstehend einige Empfehlungen zur Benutzung des SD1000 geben, damit Sie seine musikalischen Anwendungsmöglichkeiten optimal ausschöpfen können.

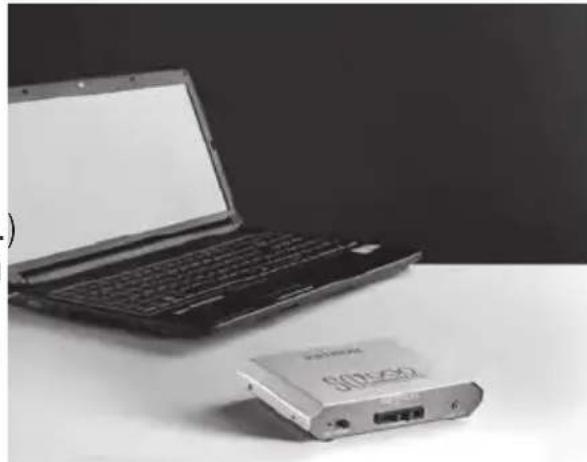

HOME STUDIO (mit externen Computern, Sequenzern oder Playern)

In diesen Zusammenhang kann in der Tat das Maximum seiner Potentialitäten genutzt werden. Das SD1000 wird an Ihr Computer (PC oder Mac) mittels Midi-Kabel (sofern Sie bereits eine Karte mit Midi-Schnittstelle installiert haben) oder Midi-to-USB-Kabel angeschlossen, das von KETRON auf Wunsch als Zubehör gefelfert wird. Unter Verwendung einer musikalischen Sequenzer-Software wie Cubase®, Logic®, Cakewalk® oder ähnlicher werden Sie in der Lage sein, das SD1000 gelungen in ihre Musikausarbeitungen (Midi-Dateien, Jingles, Mix Audio, usw.) einzubinden, wobei Sie sich seine große Klangvielfalt zunutze machen können.

In Ihr dem SD1000 implementiert finden Sie neben den Sounds, die nunmehr Teil der Standardreferenzen (GM) sind, weitere Klangbanken mit vielen Sounds, die charakteristisch für die traditionellen Instrumentengruppen (Pianos, Strings, Sax, Brass, usw.) sind. Was aber das SD1000 von anderen Klangmodulen wesentlich unterscheidet, sind die zahllosen Audio-Loops (Drum Loops, die kostenlos von unserer Website www.ketron.it herunter zu laden sind).

Durch Einarbeitung der Loops werden ihre Musikkrationen nicht nur bereichert, sondern die gesamte Rhythmik ihrer Stücke kann damit ersetzt

werden, was safer den Unterschied zu dem ausmacht, was Sie bisher in Midi-Dateiumgebung realisiert haben!

Nur ein kleines Beispiel: Stellen Sie sich eine Midi-Datei mit karaibischer Musik vor, bei der oft sudamerikanische Schlagzeuge zu horen sind, die weniger überzeugend klingen. Durch Anwendung der Pattern, die in der Loop-Database vorhanden sind, kann die Drum-Spur mit der Funktion Copy

& Paste (Kopieren & Einfugen) ergänzt oder better gesagt vollständig ersetzt werden. Mit nur weniger Aktionen sind Sie in der Lage, die rhythmische Midi-Struktur durch Audio-Loops so zu ändern, dass das Ergebnis Sie überraschen wird. Nach Speicherung Ihres fertigen Songs in dem von Ihnen gewünschten Format konnen Sieihn mit jedem Sequenzer oder Midi Player (MIDJAY oder ähnliche) durch Anschluss an Ihr SD1000 wiedergegeben. Laptops finden in der musikalischen Unterhaltungswelt immer stärkerten Einsatz für die Wiedergabe von Midi-Dateien. Häufig jeder wird der Vorteil, eine Musikkarte im Computer installiert zu haben, dadurch gemindert, dass diese Karten über nur weniger Klänge von bescheidener Qualität verfügen. Auch这点bezüglich bietet die zu internen Karten alternative Benutzung des SD1000 interessante Mochlichkeiten.

MIDI-KLAVIATUR (Master Keyboard, Arranger, Akkordeon, usw.)

Das SD1000 kann als Zusatzmodul verwendet werden, um die Klangpalette ihrer Klaviatur zu erweiten. Ebenso angezeigt ist der Einsatz des SD1000 zusammen mit Master Keyboards ohne eigene Klingerzeugung oder mit den aktuellen Mini-Remote-Keyboards (multimedia Klaviaturen), die immer offen bei Live-Sets Anwendung finden. Ein dermaßen leistungsstarkes und zugleich kompaktes Klangmodul kann sicher Teil Ihres Musik-Set-Ups werden.

HINWEISE ZUM BETRIEB

Wie Sie bereits festgestellt haben werden, verfügt das SD1000 über außen liegende (zuvor beschriebene) Anschlüsse und nur einen allgemeinen Lautstärkenregler für die rückseitigen Ausgänge und den Kopfhörer. Alle anderen Steuerungen, die eine Änderung des Sounds, der Lautstärke, des Halls und anderer Effekte bewirken, müssen öffentlich über MIDI-Befehle erfolgen. Für diejenigen, die bereits diese Art der Bearbeitung kennen, wird es ausreichen, die MIDI-Implementationstabelle des SD1000 zu beachten, um die Klänge des Instruments den Potentialitäten des Geräts entsprechend zu verwalten.

Für die weniger Kundigen haben wir auf unserer Website www.ketron.it eine Reihe von kostenlos herunter zu ladenden Dateien mit der Konfiguration des Speicherplans der Klänge zur Verfugung gestellt, die mit den gängigsten Sequenzer- und Notationsprogrammen verwendet werden können, vie Cubase®, Logic®, Cakewalk®.

VERWENDEN VO AUDIO DRUM LOOPS

Die Loops für das SD1000 stehen zum Herunterlagen auf unserer Website www.ketron.it bereit. Die Dateien sind in Folders (Ordner) zusammenfasst, die nach Musikstil (Salsa, Cha, Merengue, Jazz usw.) gegliedert katalogisiert werden. Es handelt sich damit um Midi-Dateien, die sãmtliche Informationen zur Ausführung der Rhythmus-Patterns der verschiedenen Loops aus der SD1000-Klangerzeugung enthalten. Damit Sie sich mehr unter den Klangmöglichkeiten dieser Loops vorstellen können, empfehlen wir Ihnen die .mid-Demos in den Referenzordnern der verschiedenen Kadenzen anzuhoren. Erinnern Sie sich daran, dass diese Patterns bereits alle notwendigen Informationen enthalten (Program Change, Lautstärke, usw.), sodass sie sofort ohne weitere Einstellungen ausgeführten werden können.

WICHTIGEINFORMATIONENZURSOUNDLISTE

Auf der SD1000 Sound Ende finden Sie eine Anmerkungen in Verbindung mit den Voice-Namen, die erklärren, wie die Voices strukturiert sind:

(M): MULTIVoice These Sounds bestehen aus zwei oder mehreren gleichzeitig gepielten Voices. Umfangreicher Einsatz von Multivocies kann eine wesentlichen Reduzierung der Polyphonie verursachen. Einige Sounds konnen im Stereo Panorama auch unterscheidlich wiedergegeben werden, abhängig von der jeweiligen Zuordnung der verschiedene Töne zu links/rechts.

(ST): STEREO These Sounds sind echte Stereo Voices mit einer doppelten Tonaufnahme für jeder gespielte Note. Umfangreicher Einsatz von Stereosounds kann eine Reduzierung der Gesamtpolyphonie verursichen.

(LDM): LIVE DRUM MODELING In diesen Akustik Drumsets spielen einige Perkussions mit verschiedenen, willkürlich eingesetzten Samples und/oder Sound-Nuancen am gleichen Instrument (wie etwa bei Snare, Kantenschlag, Klatschen, Schnippen), wodurch das natürliche Feeling einer Live Drummer Performance zusammen intensiviert wird.

(FXV): EFX INSERT VOICE Die letzten 8 Voices der SD 1000 Soundliste (am Ende dieser Anleitung) enthalten ein EFX Insert Module (wie HQ Distortion, Oberdrive, Phaser, Chorus u.a.). Eine gut eingesetzte Verwendung der EFX Inserts ermöglicht Ohnen die Soundqualität ihrer musikalischen Arbeit noch zusammen zu steigern.

ANDERE EIGENSCHAFTEN

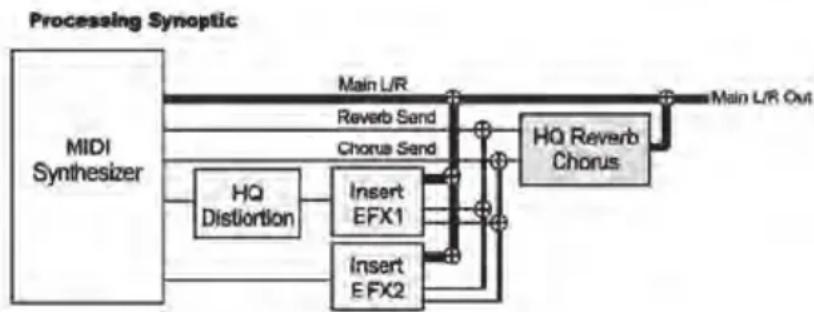

DSP: Wer bereits mit multitimbralen Klangmodulen gearbeitet hat, weiß, dass DSPs (digitale Signalprozessoren für Effekte und Nachaufbereitung der Klangsignale) Bestandteil dieser Systeme sind und über die verschiedene Controller- u./o. Sys Exclusive-Meldungen verwaltet werden. Hier zum SD1000 Routing:

Neben den klassischen Effekten, die damit erzeugt werden, wie Reverb, Chorus und Delay finden Sie bei diesen Gerät noch weitere DSP-Fähigkeiten wie:

Rotary: mit Regelung von Rate, Acceleration und Deph.

Wha Wha Amount. Steuert die Wha-Effektstärke auf der jeweiligen Spur.

HQ Distortion: Type, Drive, Gain (Verfügbar nur auf Insert #1 EFX).

2 x Insert EFX: Chorus, Flanger, Phaser, Tremolo, 4 Band Parametric EQ, Compressor und Delay efx.

Hinweis: Sie können (mindestens) 2 verschiedene Inserts auf allen verfügbarbaren Spuren nutzen.

Im Bereich Master Control sind zudem folgende Steuerungen vorgesehen:

Tune: Regelung der allgemeinen Stimmung des Moduls (Data Value).

Arabic Scale: Intervalleinstellung für die arabische Tonleiter (Data Value).

Global Transposer: Transposition des gesamten Instruments (Data Value).
