Produkttyp	Effektmaschine
Marke	Ketron
Modell	EVENTX
Kategorie	Effektprozessor mit Sequenzer und Begleitung
Stromversorgung	Netzadapter DC 9V, 3,5 A (ausschließlich von Ketron geliefert)
Bildschirm	Großer Farb-Touchscreen
Audioeingänge	2 x Mikrofon (Combo XLR/Klinke), 1 x Auxiliar (Klinke mono)
Audioausgänge	Links (Mono) und Rechts (Klinke mono), Kopfhörerausgang (Klinke stereo)
MIDI	IN1 (GM), IN2 (Tastatur), OUT, THRU
Optionale Pedale	Sustain (Klinke TS), Volume (Klinke TRS), Fußschalter (Mehrpolig, kompatibel mit FS6/FS13)
Zusätzliche Anschlüsse	2 x USB-A, 1 x USB-B (Host), HDMI, SD-Kartenleser (SDXC)
Hauptfunktionen	Effektprozessor, Sequenzer, Recorder, Begleitstile, Drums usw.
Software und Updates	Bedienungsanleitung auf mitgeliefertem USB-Stick; Updates verfügbar unter www.ketron.it
Reinigung	Nur weiches, trockenes Tuch; niemals Benzin, Verdünnungsmittel oder Lösungsmittel verwenden
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; ausschließlich Originalnetzadapter verwenden; Gerät nicht öffnen
Garantie	Produktregistrierung auf www.ketron.it zur Garantiebestätigung
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; technischer Support über die Ketron-Website

Häufig gestellte Fragen - EVENTX KETRON

Wie schließe ich das Gerät an?

Stellen Sie sicher, dass alle angeschlossenen Geräte ausgeschaltet sind. Schließen Sie den mitgelieferten KETRON-Netzadapter (DC 9V, 3,5A) an die POWER-Buchse auf der Rückseite an. Verbinden Sie dann Ihre Peripheriegeräte (Mikrofone, Pedale usw.), bevor Sie das Instrument mit dem hinteren Schalter einschalten.

Welches Netzteil verwenden?

Verwenden Sie ausschließlich den mit dem Instrument gelieferten KETRON-Netzadapter. Die Spezifikationen sind: DC 9V, 3,5A. Die Verwendung eines anderen Adapters könnte die Stromversorgungsschaltungen beschädigen.

Wie schließe ich ein Mikrofon an?

Schließen Sie ein dynamisches Mikrofon an die Combo-XLR/Klinkenbuchse des MICRO 1- oder MICRO 2-Eingangs an. Stellen Sie die entsprechende Verstärkung mit dem Regler MICRO 1 GAIN oder MICRO 2 GAIN ein. Das Signal kann über den MICRO 1 OUT-Ausgang dupliziert werden.

Wie verwende ich das Sustain-Pedal?

Schließen Sie ein Sustain-Pedal (optional) an die SUSTAIN-Buchse (Standard-Klinke TS) an. Es ermöglicht, die auf der Tastatur gespielten Noten auch nach dem Loslassen der Tasten zu halten, wie bei einem Klavier.

Wie reinige ich das Instrument?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Außenflächen. Verwenden Sie niemals Benzin, Verdünnungsmittel oder Lösungsmittel. Vermeiden Sie, dass Flüssigkeiten in das Innere des Geräts eindringen.

Wo finde ich das vollständige Handbuch?

Das vollständige Bedienungshandbuch wird auf einem mit dem Instrument mitgelieferten USB-Stick bereitgestellt. Es ist auch auf der Website www.ketron.it zum Download verfügbar, zusammen mit anderen Dienstprogrammen für das EVENT X.

Wie aktualisiere ich die Firmware?

Überprüfen Sie regelmäßig die Website www.ketron.it auf Updates. Laden Sie die Update-Datei auf einen USB-Stick herunter, stecken Sie ihn in einen USB-Port des Instruments und folgen Sie dem im Handbuch beschriebenen Verfahren.

Wie verwende ich den HDMI-Ausgang?

Der HDMI-Ausgang ermöglicht die Übertragung von Videodaten an einen Computerbildschirm, einen Projektor oder einen kompatiblen digitalen Fernseher. Schließen Sie ein Standard-HDMI-Kabel zwischen dem Instrument und dem Bildschirm an, um die Benutzeroberfläche oder Informationen anzuzeigen.

Was tun bei Radio-/TV-Störungen?

Schalten Sie das Instrument aus, um zu überprüfen, ob es die Ursache ist. Wenn ja, versuchen Sie, die Antenne des Empfängers auszurichten, das Instrument weiter entfernt aufzustellen oder an eine andere Steckdose anzuschließen. Konsultieren Sie gegebenenfalls einen Fachmann.

Wie registriere ich das Produkt für die Garantie?

Gehen Sie auf www.ketron.it und folgen Sie dem Produktregistrierungsverfahren. Dies ist zur Bestätigung der Garantie erforderlich. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG EVENTX KETRON

Herzlich Willkommen!

Wir danken Ihnen, daß Sie sich für das Module EVENT X entschieden haben!

Die beigefügte Kurzanleitung beschreibt grundlegende Funktionen, die Ihnen den sofortigen Einsatz des Module ermöglichen, sowie die Anschlußmöglichkeiten und Sicherheitshinweise. Wir empfehlen Ihnen unbedingt die Bedienungsanleitung auf dem USB Stick zu lesen, damit Sie beim Einsatz des Instrumentes höchstmögliche Effektivität und beste Performance im Live-wie auch im Studioeinsatz erzielen können.

Das Komplettmanual finden Sie auch im Internet unter www.ketron.it, wo Ihnen auch weitere hilfreiche Informationen zum EVENT X zur Verfügung stehen.

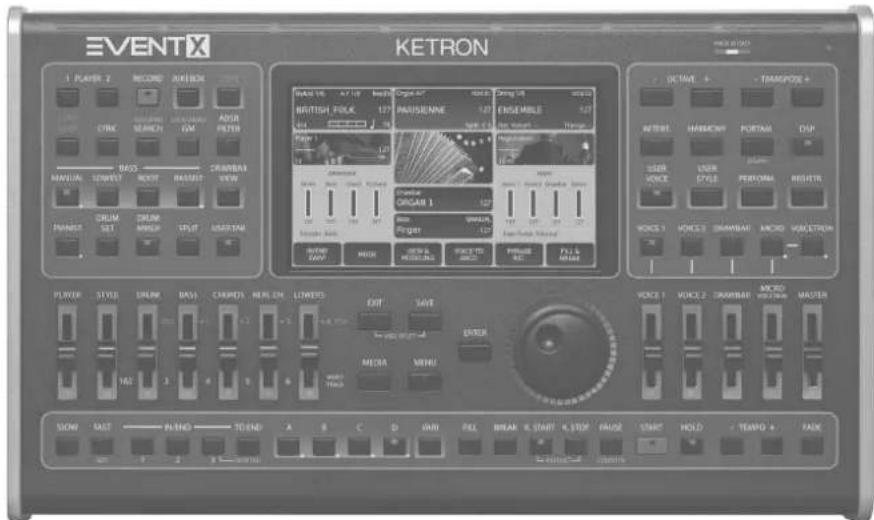

Die Bedienung des EVENT X ist dank des neuen, großen Farb-Tou einfach und komfortabel. Die meisten Funktionen sind nämlich per "Fingertipp" direkt vom Display aufrufbar.

WICHTIG: Wir laden Sie ein, das Produkt auf unserer Website www.ketron.it für die Gültigkeit der Garantie zu registrieren.

HINWEISE ZUR BRAND-, SCHLAG- UND SCHADENSGEFAHR FÜR PERSONEN

Vorsicht: Um das Brand- und Schlagrisiko zu mindern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

WICHTIGE SICHERHEITS- UND INSTALLATIONSHINWEISE

VORSICHT – Beachten Sie beim Gebrauch von elektrischen Geräten folgende Sicherheitsmaßnamen:

" Lesen Sie sich das Handbuch genau durch, bevor Sie das Gerät in Betrieb nehmen.

"Wenn Kinder das Gerät benutzen, müssen Erwachsene zugegen sein.

"Verwenden Sie das Gerät nicht in Umgebungen, in denen es mit Wassertropfen oder -spritzern in Berührung kommen kann, wie bspw. neben einer Spüle, einem Pool, auf nassen Oberflächen u. dgl., und stellen Sie auf das Gerät keine Behälter, die Flüssigkeiten enthalten, da diese ins Innere eindringen könnten.

"Das Gerät darf nur auf einem vom Hersteller empfohlenen Ständer verwendet werden.

" Stellen Sie die Lautstärke nicht zu hoch ein: Übermäßiger Lärm ist gesundheitsschädlich!

" Das Gerät muss so aufgestellt werden, dass es ausreichend belüftet wird.

"Das Gerät muss fern von Wärmequellen wie Heizkörpern, Öfen etc. aufgestellt werden.

"Das Gerät darf nur mit dem mitgelieferten Adapter an das Stromnetz angeschlossen werden; die Identifikations- und Versorgungsdaten sind unten am Gerät ausgewiesen.

"Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, muss das Netzkabel abgezogen werden.

" Um das Gerät im Bedarfsfall von der Versorgung abzuhängen, betätigen Sie den Schalter an der Geräterückseite. Das Gerät muss so aufgestellt werden, dass Sie auf den Schalter leicht zugreifen können.

"Das Gerät muss zum Service gebracht werden, wenn:

a. das Netzkabel oder die Buchse beschädigt sind;

b. Gegenstände oder Flüssigkeiten ins Innere des Geräts gedrungen sind;

c. das Gerät mit Regen in Berührung gekommen ist;

d. das Gerät nicht richtig zu funktionieren scheint oder einen merklichen Leistungsabfall zeigt;

e. das Gerät heruntergefallen oder das Gehäuse beschädigt ist.

" Versuchen Sie nicht, das Gerät selbst zu reparieren; Reparaturmaßnahmen sind nur von Fachkräften durchzuführen.

BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF.

WIE INTERFERENZEN MIT RADIO/TV-GERÄTEN ZU VERMEIDEN SIND

Dieses Gerät funktioniert im Radiofrequenzbereich, und wenn es nicht korrekt und unter Beachtung dieser Hinweise installiert wird, kann es den Empfang von Radio- und Fernsehgeräten stören. Obschon die Konstruktion den geltenden Normen gemäß erfolgte und entsprechender Schutz gegen Interferenzen berücksichtigt wurde, ist nicht auszuschließen, dass es dennoch dazu kommen kann. Um zu prüfen, ob ggf. eine Empfangsstörung durch das Gerät verursacht wird, versuchen Sie es auszuschalten, und kontrollieren Sie, ob die Störung dadurch beseitigt wird. Schalten Sie es dann wieder ein und prüfen Sie, ob die Störung erneut gegeben ist. Nachdem Sie festgestellt haben, dass das Gerät die Ursache der Interferenz ist, treffen Sie eine der folgenden Maßnahmen:

" Richten Sie die Antenne des Radio/TV-Geräts besser aus.

" Stellen Sie das Gerät anders im Verhältnis zum Radio/TV-Gerät auf.

" Entfernen Sie das Gerät vom Radio/TV-Empfänger.

" Schließen Sie den Stecker des Geräts an eine andere Steckdose an, damit das Gerät und der Radio/TV-Empfänger an zwei verschiedenen Stromkreisen angeschlossen sind.

" Erforderlichenfalls holen Sie den Rat von Fachkräften ein.

ANSCHLÜSSE

"Wenn Sie das Gerät an andere Geräte (Verstärker, Mixer, andere MIDI-Geräte etc.) anschließen, stellen Sie sicher, dass alle Geräte ausgeschaltet sind.

" Lesen Sie sich die Hinweise in Bezug auf die Interferenzen mit Radio/TV-Geräten durch.

PFLEGE DES GERÄTS

"Die äußeren Oberflächen des Geräts dürfen nur mit einem weichen, trockenen Tuch gereinigt werden. Verwenden Sie niemals Benzin, Verdünner oder Lösungsmittel im Allgemeinen.

ANDERE VORSICHTSMASSNAHMEN

Wenn Sie das Gerät im Ausland verwenden wollen und Zweifel hinsichtlich der Versorgung haben, wenden Sie sich im Vorfeld an einen qualifizierten Techniker. Das Gerät darf keinen starken Erschütterungen ausgesetzt werden.

ADAPTER

Um das Gerät an eine Steckdose anzuschließen, verwenden Sie ausschließlich den mitgelieferten KETRON-Adapter. Der Einsatz anderer Adapter könnte die Versorgungskreise des Geräts beschädigen. Es ist daher von grundlegender Wichtigkeit, Original-Adapter zu verwenden und den richtigen Adaptertyp im Bedarfsfall nachzubestellen.

"Umsetzung der Europäischen Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie über Elektro- und Elektronik-Altgeräte."

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder dessen Verpackung weist darauf hin, dass das Produkt am Ende seines Lebenszyklus einer getrennten Abfallentsorgung zuzuführen ist. Der Benutzer muss daher das Gerät bei den entsprechenden Sammelstellen für Elektro- und Elektronik-Altgeräte abgeben oder beim Kauf eines neuen gleichartigen Geräts dem Händler zurückzugeben. Die getrennte Sammlung der Altgeräte trägt im Hinblick auf deren Recycling, Aufbereitung und umweltverträgliche Entsorgung dazu bei, negative Auswirkungen auf die Umwelt und menschliche Gesundheit zu vermeiden, und fördert die Verwertung bzw. das Recycling der Materialien, aus denen sich das Gerät zusammensetzt. Die nicht rechtmäßige Entsorgung des Produkts unterliegt den von den geltenden Gesetzen vorgesehenen Verwaltungsstrafen.

Dieses Symbol bedeutet, dass dieses Produkt in EU-Ländern getrennt vom Hausmüll gesammelt werden muss gemäß den regionalen Bestimmungen. Mit diesem Symbol gekennzeichnete Produkte dürfen nicht zusammen mit den Hausmüll entsorgt werden.

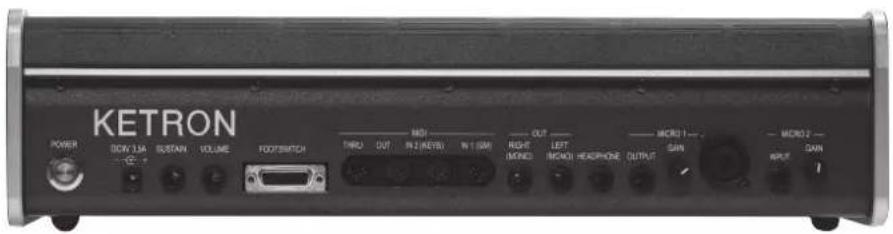

DC 9V 3,5A Buchse für das Netzgerät. Bitte verwenden Sie nur das mit dem Gerät gelieferte Netzgerät. Ausgang: 9V, 3,5A.

SUSTAIN Klinken-Buchse (TS) für den Anschluss des Sustain-Pedals (optional).

VOLUME PEDAL Stereo-Klinkenbuchse (TRS) für den Anschluss eines Lautstärkepedals (optional).

FOOTSWITCH Multi-Pin-Stecker für den Anschluss eines optionalen Multi-Fuss-Pedals. Kann zur Steuerung verschiedener interner Funktionen verwendet werden. Kompatibel mit Ketron FS6/FS13.

MIDI MIDI IN1 (GM), MIDI IN 2 (KEYBOARD), MIDI OUT und MIDI THRU für das Senden und Empfangen von MIDIBefehlen mit anderen MIDI-Modulen und -Controllern.

OUTPUT Mono-Klinkenpaar (unsymmetrisch) für den Anschluss des Instruments an ein PA-STEREO-System: LEFT (links mono) und RIGHT (rechts mono). Wir empfehlen ein Stereo-Verbindung, um das beste Klangergebnis zu erzielen.

HEADPHONE Stereobuchse (TRS) für den Anschluss eines Kopfhörers. Die Lautstärke des Kopfhörers wird über die Master-Lautstärke geregelt.

MICRO 1 IN Mono-Kombistecker (TRS/XLR) für den Anschluss eines dynamischen Mikrofons.

MICRO 1 GAIN Potentiometer zum Einstellen der Verstärkung des Micro 1-Eingangssignals.

MICRO 1 OUT Klinkenbuchse zur Duplizierung des MICRO 1-Eingangssignals.

MICRO 2 IN Mono-Klinkenbuchse für den Anschluss von anderen Zusatzinstrumenten wie Keyboard, Expander, Gitarre oder dynamischem Mikrofon.

MICRO 2 GAIN Potentiometer zur Einstellung der Verstärkung des Micro 2-Eingangssignals.

SEITLICHE ANSCHLÜSSE

• 2x USB-Anschlüsse. USB-A Ports für den Anschluss von externen Speichergeräten, wie z.B. USB-Stifte oder HDDs.
• USB-Host: USB-B-Anschluss für den Anschluss des Instruments an einen PC als externes Speichergerät oder als USB-MIDIController.
• HDMI: Anschluss für die Übertragung von Videodaten an einen kompatiblen Computermonitor, Videoprojektor oder Digitalfernseher.
• SD-Karte: Steckplatz für die Verbindung mit einer externen SD-Karte (SDXC).
