SD40 - Elektronisches Musikinstrument KETRON - Kostenlose Bedienungsanleitung

Produkttyp	Elektronisches Musikinstrument
Marke	Ketron
Modell	SD40
Bildschirm	Großer Touchscreen
Stromversorgung	DC 9V, 4A (Netzadapter im Lieferumfang)
Einschalten	Bis zu 30 Sekunden
Ausschalten	ON/OFF drücken, bis zu 10 Sekunden warten
Hauptaudioanschlüsse	MAIN OUT L/R Ausgänge (Klinke mono), Kopfhörerausgang (Klinke stereo)
Mikrofonanschlüsse	MICRO 1 IN (Klinke/XLR Kombi), MICRO 2 IN (Klinke mono), MICRO 1 OUT Ausgang
MIDI-Anschlüsse	MIDI IN1 (GM), MIDI IN2 (Key), MIDI OUT, MIDI THRU
USB-Anschlüsse	3 USB-Host-Ports, 1 USB-Device-Port
Videoanschluss	DVI-Ausgang für externen Bildschirm
Pedale	Eingang für Lautstärkepedal (Klinke stereo), Eingang für Fußschalter (mehrpolig)
Speicher	SD-Kartenslot
Hauptfunktionen	Rhythmus-Stile, automatische Begleitung, Vocoder (Vocetron), Audio-Player (Audio Multimon), Aufnahme, Effekte
Reinigung	Mit einem weichen, trockenen Tuch; keine Lösungsmittel verwenden
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; bei längerem Nichtgebrauch abziehen
Reparatur	Nur von qualifiziertem Personal durchführen lassen; nicht öffnen
Mitgeliefertes Zubehör	Netzadapter, Handbuch auf USB-Stick
Kompatibilität	Ketron FS6/FS13 Pedale, dynamisches Mikrofon

Häufig gestellte Fragen - SD40 KETRON

Wie schaltet man das Instrument ein und aus?

Zum Einschalten drücken Sie die Taste ON/OFF auf der Rückseite; das Instrument benötigt bis zu 30 Sekunden zum Starten. Zum Ausschalten drücken Sie erneut ON/OFF und warten Sie bis zu 10 Sekunden, bis es vollständig ausgeschaltet ist.

Welchen Netzadapter soll ich verwenden?

Verwenden Sie ausschließlich den mitgelieferten KETRON-Adapter (DC 9V, 4A). Die Verwendung eines anderen Adapters kann das Instrument beschädigen.

Wie reinige ich den Ketron SD40?

Reinigen Sie die Außenflächen mit einem weichen, trockenen Tuch. Verwenden Sie niemals Benzin, Verdünner oder Lösungsmittel.

Kann ich ein dynamisches Mikrofon anschließen?

Ja, schließen Sie ein dynamisches Mikrofon an die MICRO 1 IN-Buchse (Klinke/XLR Kombi) an. Stellen Sie die Verstärkung mit dem MICRO 1 GAIN-Regler ein.

Wie schließe ich das Instrument an einen Verstärker an?

Verwenden Sie die MAIN OUT-Ausgänge (Left und Right) als Klinke mono. Für eine optimale Stereowiedergabe schließen Sie beide Ausgänge an eine PA-Stereoanlage an.

Was tun bei Störungen von Radio/TV?

Schalten Sie das Instrument aus, um zu überprüfen, ob es die Ursache ist. Richten Sie die Antenne neu aus, entfernen Sie das Instrument vom Empfänger oder schließen Sie es an eine andere Steckdose an.

Wie verwende ich die Vocoder-Funktion (Vocetron)?

Die Vocetron-Funktion ist über den Touchscreen zugänglich. Schließen Sie ein Mikrofon an MICRO 1 IN an, wählen Sie einen Stil oder Sound und aktivieren Sie den Vocoder im Menü.

Kann ich ein Lautstärkepedal verwenden?

Ja, schließen Sie ein optionales Lautstärkepedal an die VOLUME PEDAL-Buchse (Klinke stereo) an. Sie können auch einen Ketron FS6/FS13 Fußschalter an die FOOTSWITCH-Buchse anschließen.

Wie aktualisiere ich die Software des SD40?

Laden Sie das Update von der Website www.ketron.it herunter, legen Sie es auf einen USB-Stick und schließen Sie den Stick an einen USB-Host-Port an. Folgen Sie den Anweisungen auf dem Bildschirm.

Wo finde ich das vollständige Handbuch?

Das vollständige Handbuch im HTML-Format befindet sich auf dem mitgelieferten USB-Stick. Sie können es auch von der Website www.ketron.it herunterladen.

BEDIENUNGSANLEITUNG SD40 KETRON

Herzlich Willkommen!

Wir danken Ihnen, daß Sie sich für das Module SD40 entschieden haben!

Die beigefügte Kurzanleitung beschreibt grundlegende Funktionen, die Ihnen den sofortigen Einsatz des Module ermöglichen, sowie die Anschlußmöglichkeiten und Sicherheitshinweise. Wir empfehlen Ihnen unbedingt die Bedienungsanleitung im HTML Format auf dem USB Stick zu lesen, damit Sie beim Instrumentes höchstmögliche Effektivität und beste Performance im Live auch im Studioeinsatz erzielen können.

Das Komplettmanual in HTML Format finden Sie auch im Internet unter www.ketron.it, wo Ihnen auch weitere hilfreiche Informationen zum SD40 zur Verfügung stehen.

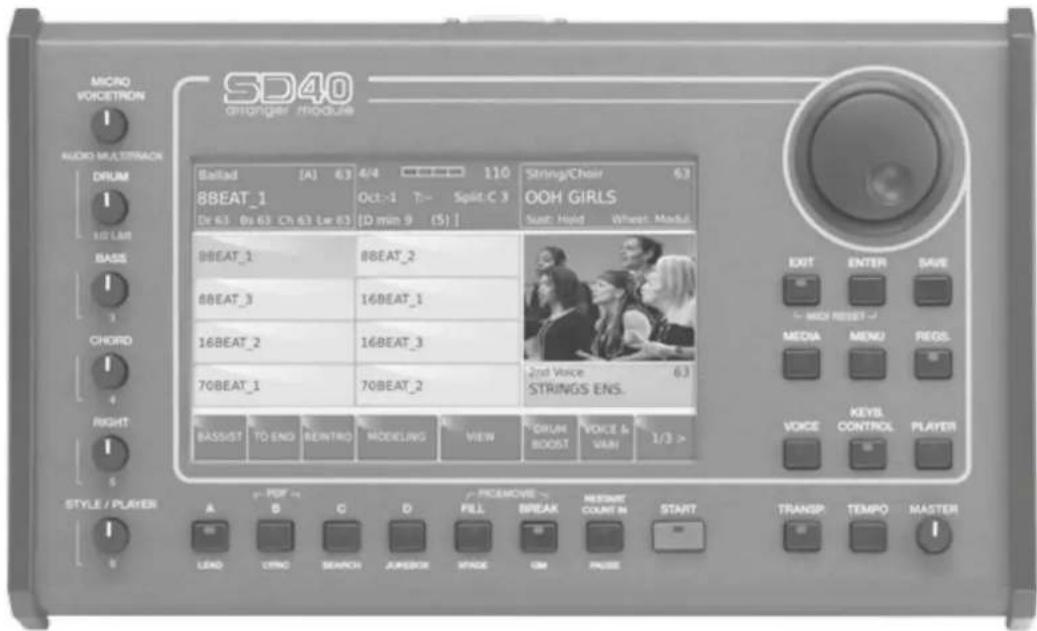

Die Bedienung des SD40 ist dank des neuen, großen Farb-Touchscreens einfach und komfortabel. Die meisten Funktionen sind nämlich per "Fingertipp" direkt vom Display aufrufbar.

HINWEISE ZUR BRAND-, SCHLAG- UND SCHADENSGEFAHR FÜR PERSONEN

Vorsicht: Um das Brand- und Schlagrisiko zu mindern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

WICHTIGE SICHERHEITS- UND INSTALLATIONSHINWEISE

VORSICHT – Beachten Sie beim Gebrauch von elektrischen Geräten folgende Sicherheitsmaßnamen:

" Lesen Sie sich das Handbuch genau durch, bevor Sie das Gerät in Betrieb nehmen.

"Wenn Kinder das Gerät benutzen, müssen Erwachsene zugegen sein.

" Verwenden Sie das Gerät nicht in Umgebungen, in denen es mit Wassertropfen oder -spritzern in Berührung kommen kann, wie bspw. neben einer Spüle, einem Pool, auf nassen Oberflächen u. dgl., und stellen Sie auf das Gerät keine Behälter, die Flüssigkeiten enthalten, da diese ins Innere eindringen könnten.

"Das Gerät darf nur auf einem vom Hersteller empfohlenen Ständer verwendet werden.

" Stellen Sie die Lautstärke nicht zu hoch ein: Übermäßiger Lärm ist gesundheitsschädlich!

"Das Gerät muss so aufgestellt werden, dass es ausreichend belüftet wird.

"Das Gerät muss fern von Wärmequellen wie Heizkörpern, Öfen etc. aufgestellt werden.

"Das Gerät darf nur mit dem mitgelieferten Adapter an das Stromnetz angeschlossen werden; die Identifikations- und Versorgungsdaten sind unten am Gerät ausgewiesen.

"Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, muss das Netzkabel abgezogen werden.

" Um das Gerät im Bedarfsfall von der Versorgung abzuhängen, betätigen Sie den Schalter an der Geräterückseite. Das Gerät muss so aufgestellt werden, dass Sie auf den Schalter leicht zugreifen können.

"Das Gerät muss zum Service gebracht werden, wenn:

a. das Netzkabel oder die Buchse beschädigt sind;

b. Gegenstände oder Flüssigkeiten ins Innere des Geräts gedrungen sind;

c. das Gerät mit Regen in Berührung gekommen ist;

d. das Gerät nicht richtig zu funktionieren scheint oder einen merklichen Leistungsabfall zeigt;

e. das Gerät heruntergefallen oder das Gehäuse beschädigt ist.

" Versuchen Sie nicht, das Gerät selbst zu reparieren; Reparaturmaßnahmen sind nur von Fachkräften durchzuführen.

BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF.

WIE INTERFERENZEN MIT RADIO/TV-GERÄTEN ZU VERMEIDEN SIND

Dieses Gerät funktioniert im Radiofrequenzbereich, und wenn es nicht korrekt und unter Beachtung dieser Hinweise installiert wird, kann es den Empfang von Radio- und Fernsehgeräten stören. Obschon die Konstruktion den geltenden Normen gemäß erfolgte und entsprechender Schutz gegen Interferenzen berücksichtigt wurde, ist nicht auszuschließen, dass es dennoch dazu kommen kann. Um zu prüfen, ob ggf. eine Empfangsstörung durch das Gerät verursacht wird, versuchen Sie es auszuschalten, und kontrollieren Sie, ob die Störung dadurch beseitigt wird. Schalten Sie es dann wieder ein und prüfen Sie, ob die Störung erneut gegeben ist. Nachdem Sie festgestellt haben, dass das Gerät die Ursache der Interferenz ist, treffen Sie eine der folgenden Maßnahmen:

" Richten Sie die Antenne des Radio/TV-Geräts besser aus.

" Stellen Sie das Gerät anders im Verhältnis zum Radio/TV-Gerät auf.

" Entfernen Sie das Gerät vom Radio/TV-Empfänger.

" Schließen Sie den Stecker des Geräts an eine andere Steckdose an, damit das Gerät und der Radio/TV-Empfänger an zwei verschiedenen Stromkreisen angeschlossen sind.

" Erforderlichenfalls holen Sie den Rat von Fachkräften ein.

ANSCHLÜSSE

"Wenn Sie das Gerät an andere Geräte (Verstärker, Mixer, andere MIDI-Geräte etc.) anschließen, stellen Sie sicher, dass alle Geräte ausgeschaltet sind.

" Lesen Sie sich die Hinweise in Bezug auf die Interferenzen mit Radio/TV-Geräten durch.

PFLEGE DES GERÄTS

"Die äußeren Oberflächen des Geräts dürfen nur mit einem weichen, trockenen Tuch gereinigt werden. Verwenden Sie niemals Benzin, Verdünner oder Lösungsmittel im Allgemeinen.

ANDERE VORSICHTSMASSNAHMEN

Wenn Sie das Gerät im Ausland verwenden wollen und Zweifel hinsichtlich der Versorgung haben, wenden Sie sich im Vorfeld an einen qualifizierten Techniker. Das Gerät darf keinen starken Erschütterungen ausgesetzt werden.

ADAPTER

Um das Gerät an eine Steckdose anzuschließen, verwenden Sie ausschließlich den mitgelieferten KETRON-Adapter. Der Einsatz anderer Adapter könnte die Versorgungskreise des Geräts beschädigen. Es ist daher von grundlegender Wichtigkeit, Original-Adapter zu verwenden und den richtigen Adaptertyp im Bedarfsfall nachzubestellen.

"Umsetzung der Europäischen Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie über Elektro- und Elektronik-Altgeräte."

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder dessen Verpackung weist darauf hin, dass das Produkt am Ende seines Lebenszyklus einer getrennten Abfallentsorgung zuzuführen ist. Der Benutzer muss daher das Gerät bei den entsprechenden Sammelstellen für Elektro- und Elektronik-Altgeräte abgeben oder beim Kauf eines neuen gleichartigen Geräts dem Händler zurückzugeben. Die getrennte Sammlung der Altgeräte trägt im Hinblick auf deren Recycling, Aufbereitung und umweltverträgliche Entsorgung dazu bei, negative Auswirkungen auf die Umwelt und menschliche Gesundheit zu vermeiden, und fördert die Verwertung bzw. das Recycling der Materialien, aus denen sich das Gerät zusammensetzt. Die nicht rechtmäßige Entsorgung des Produkts unterliegt den von den geltenden Gesetzen vorgesehenen Verwaltungsstrafen.

Dieses Symbol bedeutet, dass dieses Produkt in EU-Ländern getrennt vom Hausmüll gesammelt werden muss gemäß den regionalen Bestimmungen. Mit diesem Symbol gekennzeichnete Produkte dürfen nicht zusammen mit den Hausmüll entsorgt werden.

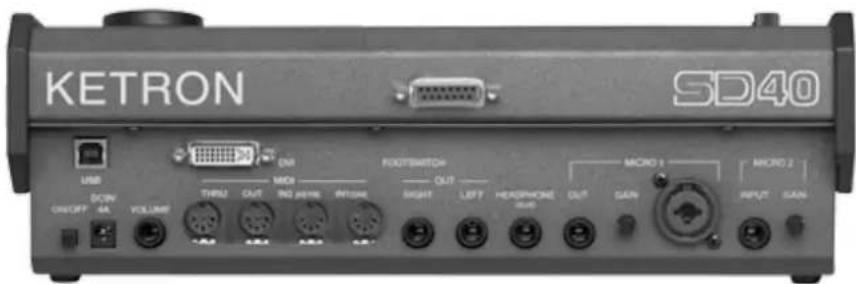

DC 9V 4A Netzteilbuchse Verwenden Sie ausschließlich das mit dem Gerät gelieferte Netzteil. Output: 9V, 4A.

ON/OFF Ein/Aus-Taster. Das Hochfahren kann bis zu 30 Sekunden dauern. Zum Herunterfahren drücken Sie den EIN/AUS-Taster und warten dann, bis das Gerät ausgeschaltet wird. Dieser Vorgang kann bis zu 10 Sekunden dauern.

SUSTAIN PEDAL Jackbuchse für den Anschluss eines Sustain-Pedals (optional).

VOLUME PEDAL Stereo-Klinkenbuchse für den Anschluss eines Volumenpedals (optional).

VIDEO DVI DVI-Buchse für den Anschluss an einen externen Monitor.

USB DEVICE USB-Anschluss für Computer oder andere Geräte, die mit denen der SD40 extern gesteuert werden kann.

FOOTSWITCH Mehrpolige Standard-Buchse für den Anschluss eines optionalen Fußschalters zur Steuerung bestimmter residenter Funktionen. Mit Ketron FS6/FS13 kompatibel.

MIDI Buchsen für MIDI IN1 (GM), MIDI IN2 (Key), MIDI OUT und MIDI THRU-Anschlüsse.

MAIN OUT Mono-Klinkenbuchsen für den allgemeinen Ausgang zum Anschluss an eine PA-bzw. STEREO-Anlage: links (Left Mono), rechts (Right Mono). Wir empfehlen Ihnen, den Stereo-Anschluss für eine bessere Wiedergabe des Geräts und der Effekte zu verwenden. Der eventuelle Mono-Anschluss (d.h. die alleinige Verwendung des Left- oder Right-Ausgangs) führt zu einer minderwertigeren Wiedergabequalität und wird den Merkmalen von Sounds und EFX nicht gerecht.

HEADPHONE Wird hier ein Kopfhörer (oder eine Jackbuchse für andere Zwecke) angeschlossen.

MICRO 1 IN Mono-XLR/Klinkenbuchse für den Anschluss eines dynamischen Mikrofons.

MICRO 1 GAIN Potentiometer für die Regelung der Verstärkung des Eingangssignals an der Micro 1-Buchse.

MICRO 1 OUT Mono-Klinkenbuchse für den Micro 1-Ausgang.

MICRO 2 IN Mono-Jackbuchse für den Anschluss eines zusätzlichen Instruments (Keyboard, Expander), eine Gitarre oder eines dynamischen Mikrofons.

Auf der rechten Seite des Geräts findet sich ein SD-Card-Steckplatz und 3 USB Host-Buchsen für den Anschluss von externen USB-Geräten wie Stick, externe Festplatte usw.
