Tipo di prodotto	Pistola termica
Marca	Steinel
Modello	HG 2320 E K
Potenza	2000 W
Temperatura massima	650 °C
Portata d'aria	Regolabile (livello 8)
Regolazione elettronica della temperatura	Sì, con memoria di programma
Accessori inclusi	Ugello di riduzione 9 mm, ugello per riparazioni auto, protezione termica, filo per saldatura Multi-Thermoflexx, rete metallica in acciaio inox
Utilizzo	Saldatura di plastiche, riparazioni auto
Sicurezza	Protezione termica, spegnimento automatico
Peso	Circa 800 g
Dimensioni	Circa 250 x 80 x 200 mm
Alimentazione	230 V / 50 Hz
Manutenzione e pulizia	Pulire gli ugelli dopo l'uso, evitare depositi
Ricambi e riparabilità	Ricambi disponibili tramite servizio post-vendita
Informazioni generali	Conforme alle direttive europee

Domande frequenti - HG 2320 E K STEINEL

Che tipo di plastica si può saldare con il kit per riparazioni auto?

Il filo per saldatura Multi-Thermoflexx consente di saldare tutte le materie termoplastiche. Non è necessario determinare il tipo di plastica in anticipo.

Come preparare una crepa su un paraurti prima della saldatura?

Praticare un foro di 5 mm alle estremità della crepa per evitare che si allarghi. Abradere 1 mm di materiale per 20 mm su ogni lato, quindi rimuovere la vernice per 40 mm intorno.

Quale temperatura e portata d'aria utilizzare per la riparazione?

Impostare l'apparecchio a 650 °C e portata d'aria 8. Memorizzare questa impostazione sul Programma 4. L'apparecchio è pronto dopo circa 3 minuti di riscaldamento.

Come utilizzare la rete metallica in acciaio inox?

Tagliare la rete 10 mm più lunga della crepa, con una sovrapposizione di 20 mm su ogni lato. Arrotondare gli angoli. Fonderla nella plastica utilizzando l'ugello di riparazione, applicando una pressione regolare.

Quando utilizzare il filo per saldatura Multi-Thermoflexx?

Dopo aver fuso la rete metallica, applicare il filo per saldatura riscaldando uniformemente il filo e il supporto. Il filo diventa duttile e si lega alla plastica.

Si può riparare un paraurti senza smontarlo?

Sì, se la crepa non supera 10 cm. Altrimenti, trattare l'area danneggiata da entrambi i lati.

Quali precauzioni di sicurezza prendere durante la riparazione?

Lavorare in un'area ben ventilata per evitare di inalare i vapori. Attenzione al rischio di esplosione in presenza di carburante. Utilizzare la protezione termica fornita.

Come riparare una staffa di fissaggio strappata?

Tagliare la rete metallica alla larghezza della staffa, lunga 60 mm. Abradere il materiale, fondere la rete su un lato, quindi posizionare la staffa e fondere l'altro lato. Applicare il filo per saldatura.

Quali pezzi non possono essere riparati con questo kit?

Il kit non è adatto per pezzi in gomma, tubazioni, pezzi soggetti a carico o pellicole.

Come mantenere la pistola termica?

Pulire regolarmente gli ugelli per evitare ostruzioni. Conservare l'apparecchio in un luogo asciutto. Controllare lo stato del cavo di alimentazione.

MANUALE UTENTE HG 2320 E K STEINEL

IT Set per riparazioni di componenti in plastica per autovetture

Gentile Cliente,

La ringraziamo per aver scelto il set per riparazioni di componenti in plastica per autovetture. Il presente depliant descrive un nuovo modo di riparare componenti in plastica di autovetture. Grazie al filo di apporto speciale fornito assieme

alla presente e dell'ugello di saldatura specificamente concepito per autovetture, la saldatura di diversi componenti in materiale sintetico sarà da ora in poi più semplice e richiederà meno tempo.

La particolarità

Il filo di apporto speciale può venire utilizzato per saldare tutti i tipi di materiale termoplastico. Non sono quindi più necessari i complicati esami per il rilevamento del tipo di plastica.

sione, inoltre possiede un elevato potere di aderenza su tutti i materiali termoplastici. I materiali termoplastici possono venire lavorati a lungo e ripetutamente.

Importante: Il filo di apporto Multi-Thermoflexx deve sempre venire utilizzato in combinazione con il tessuto metallico in acciaio inossidabile. Esso ha un'elevata flessibilità ed è altamente resistente alla formazione di bande di ten-

Solo con l'ugello di riparazione per componenti di autovetture è possibile lavorare in modo ottimale il filo di apporto Multi-Thermoflexx (vedì Capitolo „Ecco come si fa“).

Indice dei contenuti

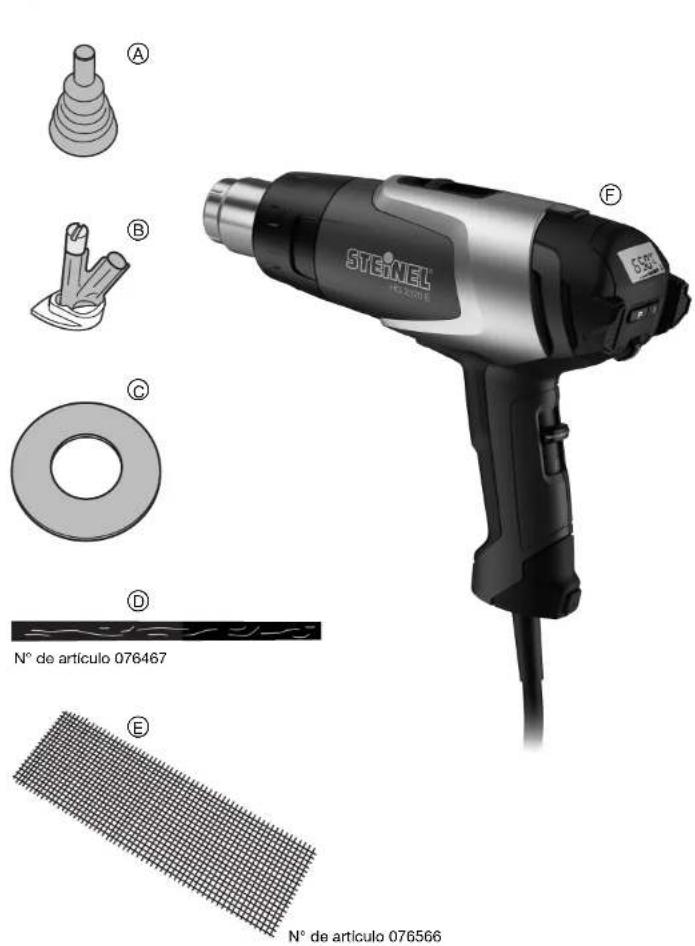

ⒶUgello rlduttore 9 mm, Art. n. 070601

©Ugello per riparazioni di autovetture

©Protezione termica, Art. n. 076665

①Filo di apporto Multi-Thermoflexx, Art. n. 076467

⑤Tessuto metallico in acciaio inossidabile,

Art. n. 076566

⑤HG 2320 LCD

Avvertenze di sicurezza aggiuntive

Non adatto per la riparazione di:

• componenti in gomma
• condotti
• componenti che sorreggono carichi
• pellicole

Attenzione:

in caso di materiali plastici sconosciuti vi è pericolo d'incendio e di avvelenamento. Eseguite un test di fusione in un punto nascosto per riconoscere se un determinato materiale sintetico è termoplastico.

Lavorate solo in ambienti ben venti- lati. Non inalate i vapori che si svi- luppano.

Siete pregati di tener presente che nei lavori su un'autovettura a causa della presenza di carburante può aumentare il pericolo di esplosione. Rispettate assolutamente le altre indicazioni relative alla sicurezza fornite nel manuale di istruzioni per l'uso del HG 2320 LCD qui allegato.

Troverete ulteriori informazioni sull'apparecchio e sulle sue possibili applicazioni nel manuale di istruzioni per l'uso del HG 2320 LCD.

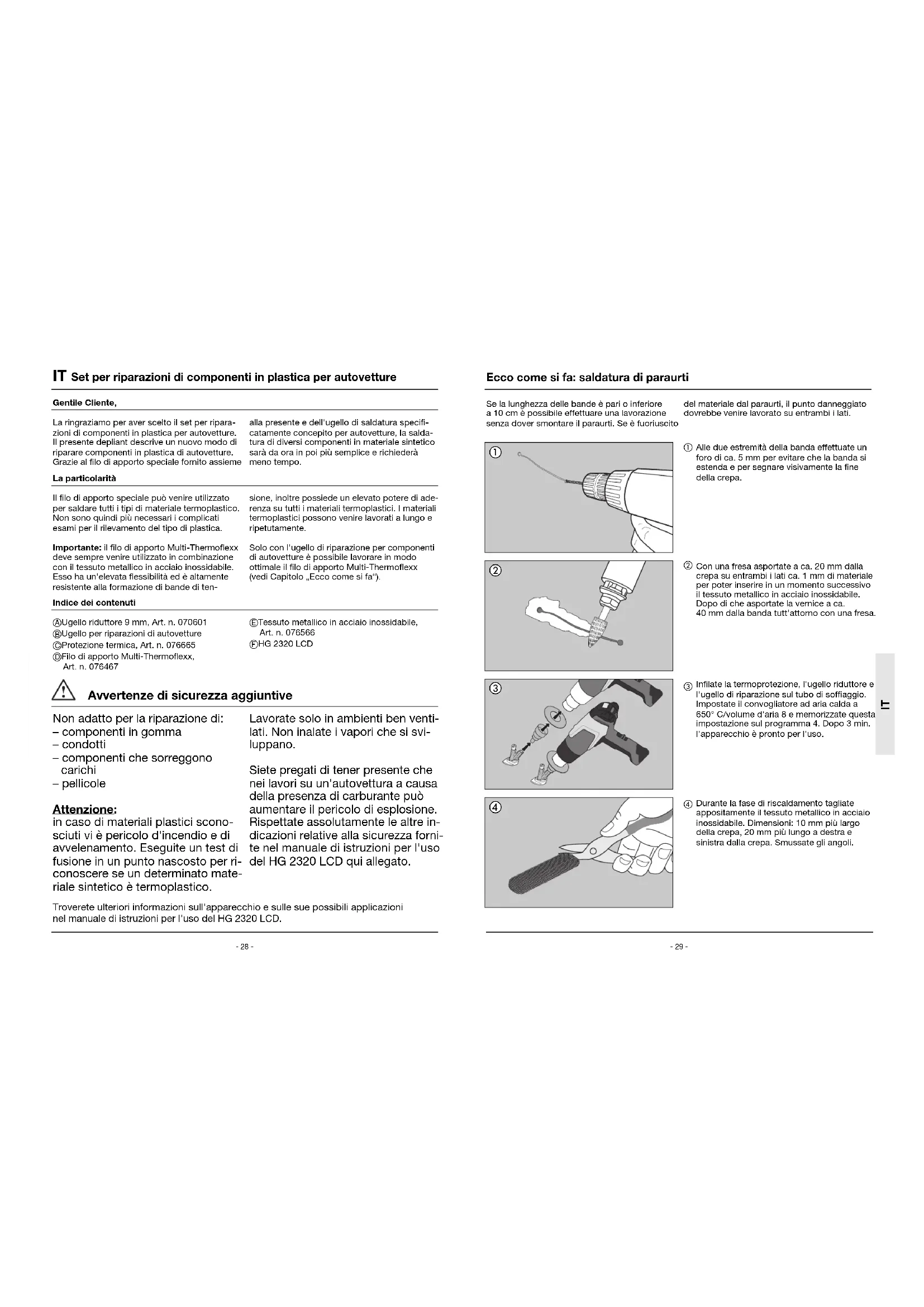

Ecco come si fa: saldatura di paraurti

Se la lunghezza delle bande è parl o inferiore a 10 cm è possibile effettuare una lavorazione senza dover smontare il paraurti. Se è fuoriuscito

del materiale dal paraurti, il punto danneggiato dovrebbe venire lavorato su entrambi i lati.

① Alle due estremità della banda effettuate un foro di ca. 5 mm per evitare che la banda si estenda e per segnare visivamente la fine della crepa.

② Con una fresa asportate a ca. 20 mm dalla crepa su entrambi i lati ca. 1 mm di materiale per poter inserire in un momento successivo il tessuto metallico in acciaio inossidabile. Dopo di che asportate la vemice a ca. 40 mm dalla banda tutt'attorno con una fresa.

③ Infilate la termoprotezione, l'ugello riduttore e l'ugello di riparazione sul tubo di soffiaggio. Impostate il convogliatore ad aria calda a 650° C/volume d'aria 8 e memorizzate questa impostazione sul programma 4. Dopo 3 mln. l'apparecchio è pronto per l'uso.

④ Durante la fase di riscaldamento tagllate appositamente il tessuto metallico in acciaio inossidabile. Dimensioni: 10 mm più largo della crepa, 20 mm più lungo a destra e sinistra dalla crepa. Smussate gli angoli.

Set per riparazioni di componenti in plastica per autovetture

⑤ Con l'ugello di riparazione per componenti in plastica fondete il tessuto metallico in acciaio inossidabile nella plastica. Fissate innanzitutto un angolo per poi riscaldare il tessuto su tutta la superficie e fondere con pressione uniforme e non eccessiva. Lavorate sempre nella stessa direzione. Attenzione: la plastica deve infiltrarsi completamente nel tessuto

⑥ Dopo di che applicate accuratamente il fillo di apporto Multi-Thermoflexx. Il filo e la base devono venire riscaldati uniformemente e unirsi completamente. Per ottenere la giusta unione con la plastica, il fillo di apporto deve diventare plastico. Lisciate accuratamente il materiale ai bordi con movimento lento. Fate raffreddare il materiale. Dopo di che create una superficie idonea alla verniciatura.

Ecco come si fa: linguette all'interno e all'esterno

① Riparazione di una linguetta di fissaggio di un paraurti che si è strappata.

②Tagliate appositamente il tessuto in accialo inossidabile per entrambi i lati della linguetta con una larghezza pari a quella della linguetta stessa. Lunghezza 60 mm, sporgente per metà.

③Procedimento lato esterno: asportate da paraurti e linguetta ca. 1 mm di materiale della larghezza della linguetta

④ Attorno al punto del paraurti da riparare e della linguetta rimuovete ca. 30 – 40 mm di vemice.

⑤Con l'ugello di riparazione per componenti in plastica fate fondere il tessuto metallico in acciaio inossidabile sul lato anterlore della linguetta nella plastica. Riscaldate il tessuto per tutta la superficie e provocate l'unione con una pressione uniforme. Attenzione: la plastica deve infiltrarsi completamente nel tessuto.

Set per riparazioni di componenti in plastica per autovetture

⑥ Ponete la linguetta al punto previsto e fate fondere il tessuto nella plastica del paraurti con l'ausilio dell'ugello di riparazione per componenti di autovetture.

⑦Con l'ausilio dell'ugello di riparazione per componenti in plastica applicate accurata-mente il filo d'apporto Multi-Thermoflexx. Il filo e la base devono venire riscaldati uniformemente fino ad unirsi completamente. Lisciate il materiale ai bordi con movimento lento.

⑧ Sul lato estemo rettificate e lisciate le imperfezioni e create una superficie idonea alla vemiciatura.

Procedimento lato interno:

ora fate fondere il tessuto nella plastica del paraurti e della linguetta con l'ausilio dell'ugello di riparazione per componenti in plastica. Applicate il filo di apporto Multi-Thermoflexx e fatelo accuratamente fondere con la base.

Ecco come si fa: fissaggio di una linguetta di guida

① Fissaggio di una linguetta di guida.

② Tagliate appositamente il tessuto in acciaio l'inosidabile per entrambi i lati della linguetta con una larghezza pari a quella della linguetta stessa. Lunghezza ca. 60 mm, sporgente per metà.

③ Su un lato della linguetta fate fondere il tessuto metallico in acciaio inossidabile nella plastica. Riscaldate il tessuto per tutta la superficie e provocate l'unione con una pressione uniforme. Attenzione: la plastica deve infiltrarsi completamente nel tessuto.

④ Con l'ausilio dell'ugello di riparazione per componenti in plastica applicate accuratamente il filo d'apporto Multi-Thermoflexx. Il filo e la base devono venire riscaldati uniformemente fino ad unirsi completamente. Lisciate il materiale ai bordi con movimento lento. Con l'ugello di riparazione per componenti in plastica fate fondere il tessuto metallico in acciaio inossidabile sul lato posteriore della linguetta nella plastica. Dopo di ciò applicate il filo di apporto Multi-Thermoflexx e fatelo accuratamente fondere con la base.

⑤ Separate Il tessuto metallico in eccesso piegandolo con un'angolatura di 90".

Set per riparazioni di componenti in plastica per autovetture

⑥ Ponete la linguetta al punto previsto e fate fondere entrambe le parti nella plastica del paraurti con l'ausilio dell'ugello di riparazione per componenti di autovetture. Per poter lavorare meglio sulla base della linguetta potete piegarla leggermente sull'altro lato.

⑦ TIP: Con questo tipo di fissaggio della linguetta si consiglia di utilizzare come base dei panni umidi o un cuscinetto di gel freddo in modo da evitare deformazioni.

⑥ - ⑩ Applicate il filo di apporto Multi-Thermoflexx e lisciate accuratamente il materiale sui bordi con movimento lento,

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati agli appositi centri di raccolta e smaltimento.

Non gettare gli apparecchi elettrici nei rifiuti domestici!

Solo per paesi UE:

conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.
