T 101 Adv HEPA - Aspirapolvere Kärcher - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspiratore universale per pavimenti e superfici murali
Marca	Kärcher
Modello	T 101 Adv HEPA
Utilizzo	Professionale (hotel, scuole, ospedali, fabbriche, uffici)
Capacità del serbatoio	10 L
Portata d'aria (max.)	38 l/s
Depressione (max.)	18,5 kPa (185 mbar)
Potenza nominale assorbita	500 W
Tensione di rete	220-240 V
Frequenza di rete	50-60 Hz
Classe di protezione	II
Lunghezza del cavo	12 m
Tipo di cavo di rete	H05VV 2x1,0 GF
Dimensioni (L × l × h)	430 × 255 × 370 mm
Peso operativo tipico	6,6 kg
Diametro del tubo di aspirazione	35 mm
Livello di pressione acustica LpA	52 dB(A)
Livello di potenza acustica LwA	64 dB(A)
Valore di vibrazioni mano-braccio	< 2,5 m/s²
Filtrazione	Filtro HEPA (accessorio speciale), filtro aria viziata, filtro di protezione motore, cestello filtrante permanente
Funzionamento	Con o senza sacchetto dell'aspirapolvere
Accessori inclusi	Bocchetta per pavimenti con commutatore superficie dura/moquette, bocchetta per fessure, bocchetta per divani, tubo telescopico, tubo di aspirazione
Manutenzione e cura	Cambio sacchetto, pulizia del cestello filtrante permanente, sostituzione dei filtri, svuotamento del serbatoio
Garanzia	Secondo le condizioni del paese (vizio di materiale o di fabbricazione)

Domande frequenti - T 101 Adv HEPA Kärcher

Come utilizzare l'aspirapolvere con o senza sacchetto?

L'apparecchio funziona in modalità con sacchetto (sacchetto in feltro) o senza sacchetto. Per la modalità senza sacchetto, utilizzare il cestello filtrante permanente integrato. Assicurarsi che il cestello sia ben fissato prima dell'uso.

Quando è necessario sostituire il filtro HEPA?

Il filtro HEPA (accessorio speciale) deve essere sostituito almeno una volta all'anno o più spesso se necessario. Per sostituirlo, sbloccare la griglia di scarico, rimuovere il vecchio filtro e inserire il nuovo.

Cosa fare se la potenza di aspirazione diminuisce?

Controllare e rimuovere le ostruzioni nella bocchetta, nel tubo o nel tubo di aspirazione. Sostituire il sacchetto in feltro se è pieno. Pulire il cestello filtrante permanente con acqua corrente e asciugarlo. Assicurarsi che la testa di aspirazione sia bloccata correttamente.

Come pulire il cestello filtrante permanente?

Sbloccare e rimuovere la testa di aspirazione, ruotarla di 180° e poggiarla. Sbloccare il cestello filtrante permanente, rimuoverlo e pulirlo sotto acqua corrente. Lasciarlo asciugare completamente prima di rimontarlo.

Come sostituire il sacchetto dell'aspirapolvere?

Sbloccare e rimuovere la testa di aspirazione. Rimuovere il vecchio sacchetto dal tubo, abbassare la linguetta di chiusura per chiudere ermeticamente il sacchetto. Inserire un nuovo sacchetto tirando completamente l'apertura sul tallone del tubo, quindi rimontare e bloccare la testa.

L'apparecchio si ferma durante il funzionamento, cosa fare?

Il termoprotettore del motore è intervenuto. Controllare l'assenza di intasamenti, sostituire il sacchetto, il filtro di protezione motore o il filtro per aria viziata/HEPA. Lasciare raffreddare la turbina per circa 30-40 minuti prima di riaccendere.

Come sostituire il cavo di alimentazione?

Svitare e rimuovere la guida-cavo, quindi il coperchio dell'avvolgitore. Svolgere il cavo, scollegare il vecchio e collegare il nuovo rispettando il percorso per lo scarico della trazione. Ruotare l'avvolgitore di 90° in senso antiorario per precaricare il cavo, quindi rimontare il coperchio e la guida.

Quali sono gli accessori disponibili per questo aspirapolvere?

L'apparecchio viene fornito con una bocchetta per pavimenti (commutatore superficie dura/moquette), una bocchetta per fessure, una bocchetta per divani, un tubo telescopico e un tubo di aspirazione. Accessori opzionali come il filtro HEPA sono disponibili sul sito www.kaercher.com.

Come trasportare e conservare l'aspirapolvere?

Per il trasporto, utilizzare l'impugnatura pieghevole e bloccare l'apparecchio per evitare scivolamenti. Conservare l'apparecchio solo in ambienti interni, in un luogo asciutto. Rispettare il peso di 6,6 kg per evitare lesioni.

Cosa fare in caso di fuoriuscita di polvere durante l'aspirazione?

Controllare l'adattamento del sacchetto in feltro e sostituirlo se necessario. Assicurarsi che la testa di aspirazione sia bloccata correttamente. Pulire il cestello filtrante permanente con acqua corrente e asciugarlo. Sostituire il cestello o il filtro di protezione motore se necessario.

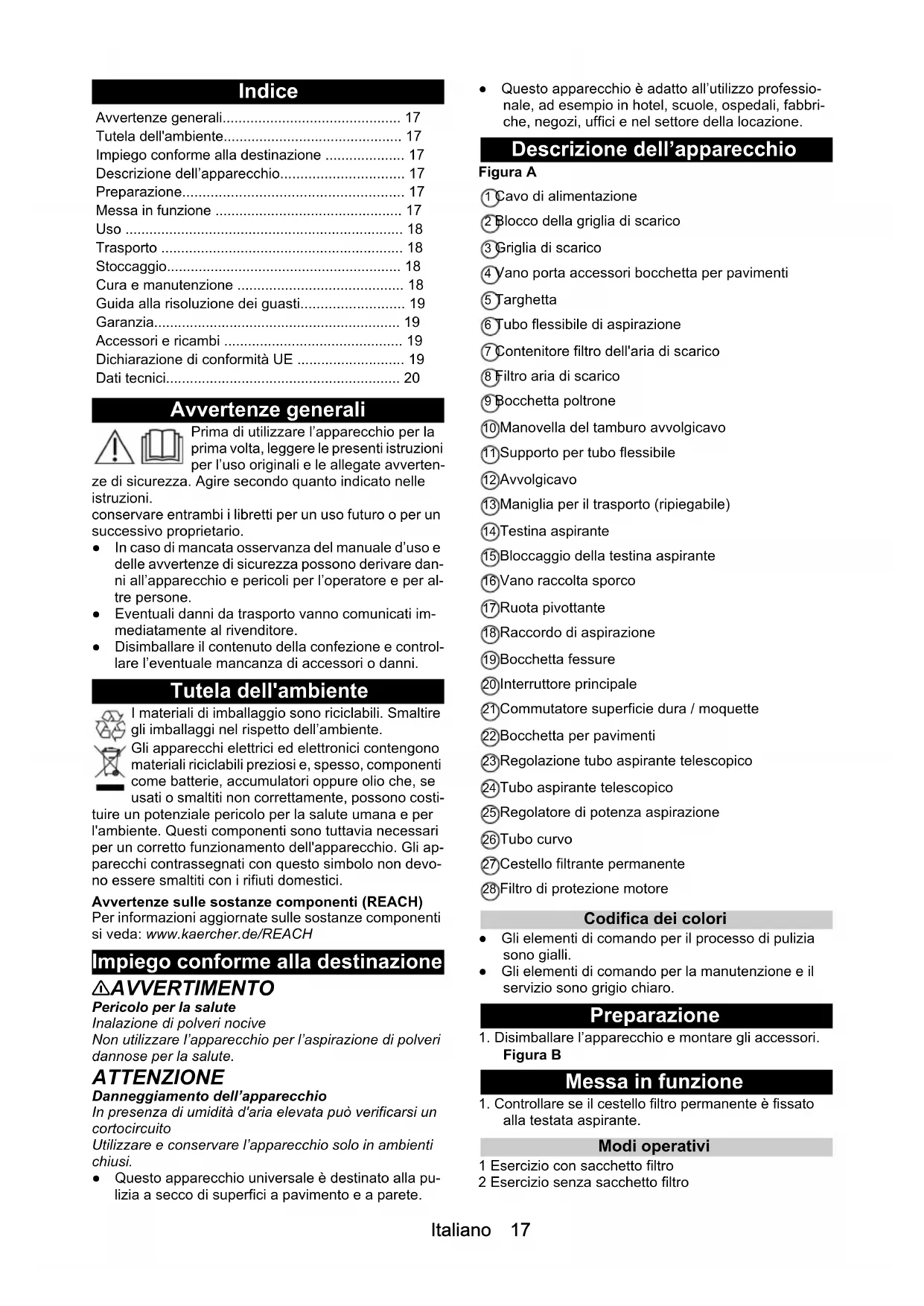

MANUALE UTENTE T 101 Adv HEPA Kärcher

Avvertenze generali 17

Tutela dell'ambiente. 17

Impiego conforme alla destinazione 17

Descrizione dell'apparecchio. 17

Preparazione 17

Messa in funzione 17

Uso 18

Trasporto 18

Stoccaggio. 18

Cura e manutenzione 18

Guida alla risoluzione dei guasti. 19

Garanzia. 19

Accessori ericambi 19

Dichiarazione di conformità UE 19

Dati tecnici 20

Avvertenze generali

Prima diutilizzare l'apparecchio per la prima volta,leggere le presenti struzioni per l'uso originali e le allegate avventen

ze di sicurezza. Agire secondo quantoindicato nelle istruzioni.

conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

• In caso di mancata osservanza del manuale d'uso e delle avventenze di sicurezza possono derivare danni all'apparecchio e pericoli per l'operaore e per altre persone.
• Eventuali danni da trasporto vanno comunicati immediatamente al rivenditore.
• Disimballare il contento della confezione e controllare l'eventuale mancanza di accessori o danni.

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli appearecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possocono costi

tuire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con quello simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle sostenze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH

Impiego conforme alla destinazione

△AVVERTIMENTO

Pericolo per la salute

Inalazione di polveri nocive

Non utilizzato l'apparecchio per l'aspirazione di polveri dannose per la salute.

ATTENZIONE

Danneggiamento dell'apparecchio

In presenza di umidità d'aria elevata cui verificarsi un cortocircuito

Utilizzare e conservare l'apparecchio solo in ambienti chiusi.

• Questo appearecchio universale è destinato alla pulizia a secco di superfici a pavimento e a parete.

• Questo apparecchio è adatto all'utilizzo professionale, ad esempio in hotel, scuole, ospedali, fabbriche, negozi, uffici e nel settore della location.

Descrizione dell'apparecchio

Figura A

Cavo di alimentazione
2 Blocco della griglia di scarico
3 Griglia di scarico
4 yano porta accessori bocchetta per pavimenti
5arghetta
6 tubo flessibile di aspirazione
7 Contenitorechio dell'aria di scarico
8 Filtraria di scarico
9 Bocchetta poltrone
10Manovella del tamburo avvolgicavo
Supporto per tubo flessible
12Avvolgicavo
13 Maniglia per il trasporto (ripegabile)
14 Testina aspirante
15 Bloccaggio della testina aspirante
16Vano raccolta sporco
17Ruota pivottante
18Raccordo di aspirazione
19Bocchetta fessure
20Interruttore principale
2 Commutatore superficie dura / moquette
22Bocchetta per pavimenti
23Regolazione tubo aspirante telescopico
24 Tubo aspirante telescopico
25Regolatore di potenza aspirazione
26Tubocurvo
27Cestello filtrante permanente
28Filtro di protezione motore

Codifica dei colori

• Gli elementi di lavoro per il processo di pulizia sono giali.
  Gli elementi di lavoro per la manutenzione e il servizio sono grigio bianro.

Preparazione

1. Disimballare l'apparecchio e montare gli accessori. Figura B

Messa in funzione

1. Controllare se il cestello fatto permanente è fissato alla testata aspirante.

Modi operativi

1 Esercizio con sacchetto filtro
2 Esercizioswana sacchetto filtro

Montaggio del filtrlo HEPA (accessori speciali)

1. Sbloccare e rimuovere la griglia di scarico.
2. Rimuovere il contentatore filtering dell'aria di scarico.
3. Inserire il filtrlo HEPA (accessori speciali).
4. Applicare e bloccare la griglia di scarico.

Montare il sacchetto filtro

1. Sbloccare e rimuovere la testina aspirante.
2. Inserire il sacchetto filtrin vello. Tirare completa-mente l'apertura del sacchetto filtrso sopra la spalla del raccordo di aspirazione.

Figura C

1. Applicare la testina aspirante e bloccarla.

Uso

Accensione dell'apparecchio

1. Inserire la spina.
2. Accendere l'apparecchio tramite l'interruttore principale.

Impostazione della forza aspirante

1. Regolare la forza aspirante sul regolatore di potenza aspirazione.

Operazione di pulizia

1. Posizione are il commutatore della bocchetta per pavimenti su una superficie dura o una moquette.
2. Eseguire la pulizia.

Spegnimento dell'apparecchio

1. Spagnere l'apparecchio tramite l'interruttore principale.
2. Estrarre la spina.

Dopo agli utilizzato

1. Svuotare il serbatoio.
2. Pulire l'apparecchio all'interno e all'esterno attraverso l'aspirazione e con un panno umido.

Trasporto

△PRUDENZA

Mancata osservanza del peso

Pericolo di lesions e di danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

1. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Stoccaggio

△PRUDENZA

Mancata osservanza del peso

Pericolo di lesions e di danneggiamento. Nello stoccaggio, osservare il peso dell'apparecchio. Utilizzare l'apparecchio solo all'interno.

Cura e manutenzione

PERICOLO

Pericolo di scossa elettrica

Pericolo di lesions in caso di contatto con parti sotto tensione

Spagnere l'apparecchio.

Staccare la spina.

Pericolo dovuto al cestello filtrlo permanente bagnato

Pericolo di danneggiamento all'apparecchio

Non bagnare mai il cestello filtro permanente.

1. Sbloccare e rimuovere la testina aspirante.
2. Ruotare la testina aspirante di 180^ e posarla.
3. Sbloccare e rimuovere il cestello filtrato permanente.

4. Se necessario, pulire il cestellochio permanente (lavabile) sotto acqua corrente e lasciar asciugare.

5. Inserire il cestello filtrato permanente e farlo scattare in posizione.

6. Applicare la testina aspirante e bloccarla.

Sostituire il sacchetto filtro

1. Sbloccare e rimuovere la testina aspirante.
2. Rimuovere il sacchetto filtering in vello dall'uglio di aspirazione.

Figura D

1. Chiudere l'alletta di chiusura e chiudere accuramente il sacchetto filtrin vello.
2. Inserire un nuovo sacchetto filtering in vello. Tirare completamente l'aperatura del sacchetto filtering sulla spalla del raccordo di aspirazione.
3. Applicare la testina aspirante e bloccarla.

Sostituire il filtro aria di scarico

Filtro dell'aria di scarico: sostituire secondo necessità, ma almeno una volta all'anno.

1. Sbloccare erimuovere la griglia di scarico.
2. Rimuovere il contentatore filtero dell'aria di scarico.
3. Estrarre ilhetto aria di scarico dal contentitore filtrò corrispondente.
4. Inserire un nuovo filtro aria di scarico nel contentitore filtrlo.
5. Inserire il contentatore filtro dell'aria di scarico.
6. Applicare e bloccare la griglia di scarico.

Sostituzione filtrlo HEPA (accessori speciali)

Filtro HEPA: sostituire secondo necessità, ma almeno una volta all'anno.

1. Sbloccare e rimuovere la griglia di scarico.
2. Estrarre il filtrlo HEPA (accessori speciali).
3. Inserire un nuovo filtro HEPA (accessori speciali).
4. Applicare bloccare la griglia di scarico.

Sostituzione del filtro di protezione motore

1. Sbloccare e rimuovere la testina aspirante.
2. Ruotare la testina aspirante di 180^ e posarla.
3. Sbloccare e rimuovere il cestello filtrlo permanente.
4. Rimuovere il filtro di protezione motore.
5. Inserire un nuovo filtro di protezione motore.
6. Inserire il cestello filtrato permanente e farlo scattare in posizione.
7. Applicare la testina aspirante e bloccarla.

Sostituzione del cavo di rete

1. Svitare e rimuovere la guida del cavo di rete.
   Figura E
2. Svitare e rimuovere il coperchio del tamburo avvolgicavo.
3. Svolgere il cavo di rete dal tamburo avvolgicavo.
   Figura F
4. Scollegare e rimuovere il cavo di alimentazione.

5. Collegare il nuovo cavo di rete e posizionarlo come indicato nelle'illustrazione (scarico della trazione). Figura G

6. Ruotare il tamburo avvolgicavo di 90^ in senso antiorario in modo che il cavo di rete sia leggermente pretensionato e quindi appoggiato saldamente al raccordo.

Figura H

1. Posizione are il coperchio del tamburo avvolgicavo in modo da non schiacciare il cavo di rete. Fissare il coperchio.

Figura I

1. Avvolgere il cavo di alimentazione in senso orario.

2. Collegare e fissare la guida del cavo di rete.

Figura J

Guida alla risoluzione dei guasti

PERICOLO

Pericolo di scossa elettrica

Pericolo di lesions in caso di contatto con parti sotto tensione

Spagnere l'apparecchio.

Staccare la spina.

L'apparecchio si spegne durante l'esercizio

E scattato il termoprotettore del motore

1. Controllare la presenza di eventuali ostruzioni all'interno di tutti i componenti.
2. Sostituire il sacchetto filtro in vello.
3. Sostituire il filtro di protezione motore.
4. Sostituire il filtro aria di scarico o il filtrro HEPA (accessori speciali).
5. Lasciare raffreddare la turbina del motore per circa 30-40 minuti. Riaccendere l'apparecchio.

La turbina di aspirazione non funziona

1. Controllare la presa e il fusibile dell'alimentazione di corrente.
2. Controllare il cavo e la spina di alimentazione dell'apparecchio.
3. Riaccendere l'apparecchio.

La capacité di aspirazione diminuisce

1. Rimuovere tutti i blocchi dall'uglio di aspirazione, dal tubo di aspirazione o dal tubo flessibile di aspirazione.
2. Sostituire il sacchetto filtro in vello.
3. Pulire il cestello filtrante permanente sotto acqua corrente e lasciarlo asciugare.
4. Applicare/bloccare correttamente la testata aspirante.
5. Sostituire un tubo flessibile di aspirazione difettoso.
6. Sostituire il filtro di protezione motore.

Emissione di polvere all'aspirazione

1. Controllare il posizionamento del sacchetto filtering in vello.
2. Sostituire il sacchetto filtro in vello.
3. Applicare/bloccare correttamente la testata aspirante.
4. Pulire il cestello filtrante permanente sotto acqua corrente e lasciarlo asciugare.
5. Inserire un nuovo cestello del filtro permanente.
6. Inserire correttamente o sostuire il filtr di protezione motore.

Servizio clienti

Se non è possibile riparare il guasto occorre far controllare l'apparecchio dal servizio clienti.

Garanzia

In agli Paese, valgono le condizioni di garanzia rilasciate alla nostra società di vendita competente. Entro il termine di garanzia eliminiamo Gratisamente eventuali guasti all'apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti della garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Potete trovare ulteriorn informazioni sulla garanzia (se disponibili) nell'area di assistenza del site web Kärcher locale alla voce "Download".

Accessoriericambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori ericambi su www.kaercher.com.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde agli validità.

Prodotto: Aspiratore a secco

Tip: 1.355-xxx

Tip:1.527-xxx

Direttive UE pertinent

2006/42/CE (+2009/127/EG)

2009/125/CE

2011/65/UE

2014/30/UE

Norme armonizzate applicate

ENIEC63000:2018

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 60312-1: 2017

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Norme nazionali applicate

Regolamento applicativo (en)

666/2013

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Dati tecnici

		Kärcher T 10/1 (Adv/HEPA)	Kärcher T 15/1 (Adv/HEPA)
Collegamento elettrico
Tensione di rete V 220-240 220-240
Fase ~ 1 1
Frequenza di rete Hz 50-60 50-60
Classe di protezione II II
Assorbimento di potenza nominale W 500	500
Dati sulle prestazioni dell'apparecchio
Contenuto del serbatoio	I	10	15
Portata d'aria (max.)	I/s	38	38
Depressione (max.)	kPa (mbar)	18,5 (185)	18,5 (185)
Dimensioni e pesi
Lunghezza x larghezza x altezza	mm	430 x 255 x 370	430 x 255 x 420
Tipico peso d'esercizio	kg	6,6	6,9
Diametro tubo flessibile di aspirazione	mm	35	35
Condizioni ambientali
Temperatura ambiente (max)	°C	+40	+40
Valori rilevati secondo norma EN 60335-2-69
Livello di pressione acustica LpA	dB(A)	52	52
Incertezza KpA	dB(A)	2 2
Livello di potenza acustica LWA	dB(A)	64	64
Valore di vibrazione mano-braccio	m/s2	<2,5	<2,5
Incertezza K	m/s2	0,2	0,2
Cavo di rete
Modello cavo di rete	mm2	H05VV 2x1,0 GF	H05VV 2x1,0 GF
Numero componenti (EU)		6.650-915.0	6.650-915.0
Numero componenti (GB)		6.652-282.0	6.652-282.0
Numero componenti (CH)		6.652-281.0	6.652-281.0
Lunghezza cavo	m	12	12

Con riserva di modifiche tecniche.

1. Montatiti sblocati capul de aspirare.

Operarea

Pornirea aparatului

Reglarea puteri di aspirare
