CW 5 Klean!Star Q - Lavaggio auto automatico Kärcher - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo CW 5 Klean!Star Q Kärcher in formato PDF.
| Tipo di prodotto | Autolavaggio automatico a portico |
| Modello | CW 5 Klean!Star Q |
| Marca | Kärcher |
| Altezza di lavaggio | 2100 a 2900 mm a seconda della configurazione |
| Altezza totale | 2930 a 3730 mm |
| Larghezza totale (con spazzole laterali) | 4040 mm |
| Profondità | 2170 mm |
| Diametro delle spazzole (laterali e tetto) | 975 mm |
| Velocità di rotazione delle spazzole laterali | 107 giri/min |
| Velocità di rotazione della spazzola del tetto | 127 giri/min |
| Velocità del portico | 0 a 24 m/min |
| Alimentazione elettrica | 400 V / 50 Hz / 10-16 kW |
| Allaccio acqua | 1 pollice, pressione 0,4-0,6 MPa, max 50 °C |
| Allaccio aria compressa | 1/2 pollice, pressione 0,6-0,8 MPa |
| Livello sonoro (lavaggio + asciugatura) | 87 dB(A) |
| Consumo d'acqua per lavaggio (veicolo 4,5 m) | Circa 50 litri (senza antigelo) |
| Funzioni principali | Lavaggio ad alta pressione, spazzolatura, schiuma, cera, asciugatura, sgrassaggio, pulizia cerchi |
| Sicurezza | Arresto di emergenza, interruttori di sicurezza, protezione anti-ribaltamento, valvola di sicurezza |
| Manutenzione | Pulizia quotidiana degli ugelli, filtri, barriere; manutenzione settimanale, mensile, semestrale e annuale |
| Ricambi | Utilizzare esclusivamente pezzi originali Kärcher |
Domande frequenti - CW 5 Klean!Star Q Kärcher
Domande degli utenti su CW 5 Klean!Star Q Kärcher
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavaggio auto automatico in formato PDF gratuitamente! Trova il tuo manuale CW 5 Klean!Star Q - Kärcher e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CW 5 Klean!Star Q del marchio Kärcher.

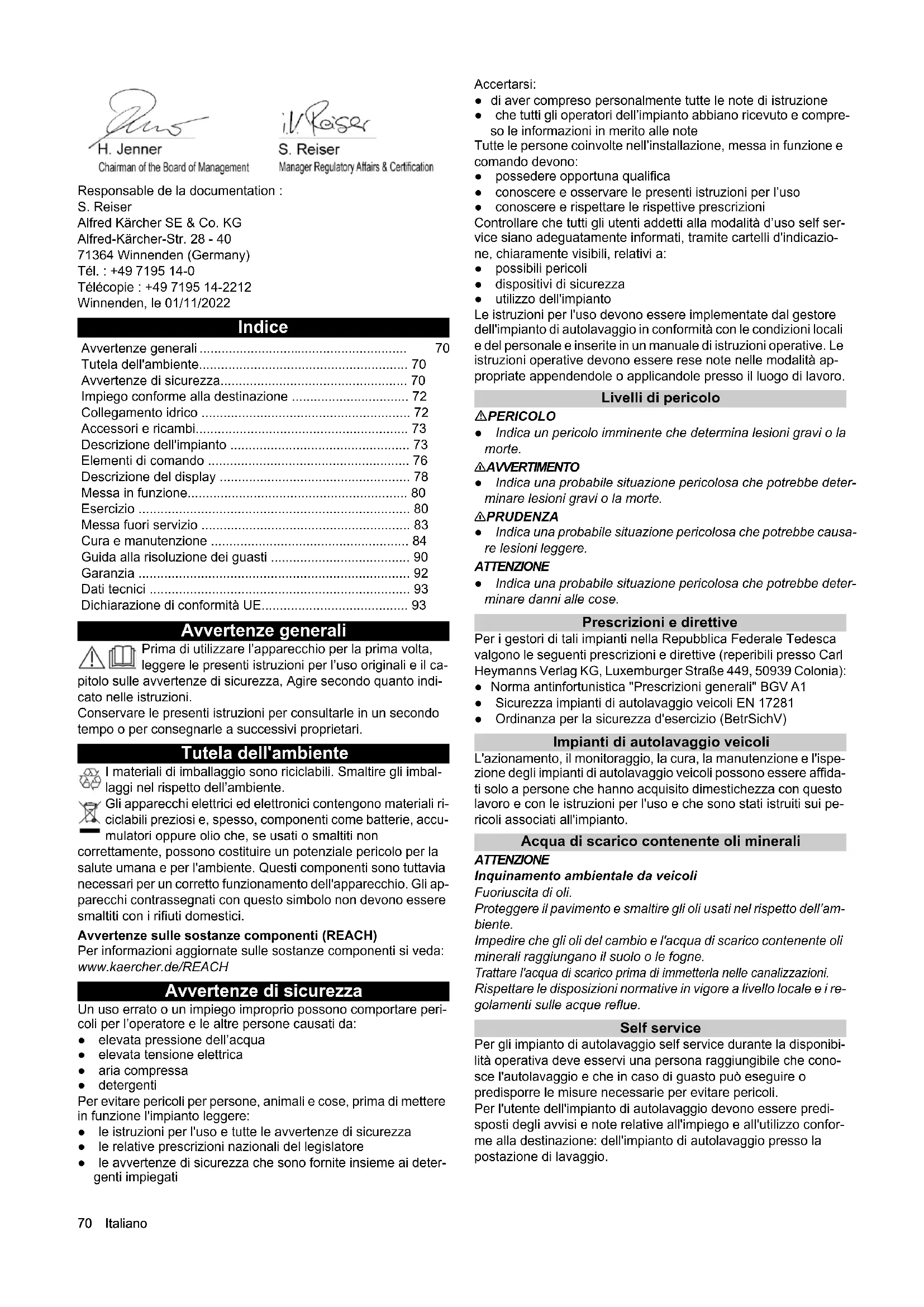

MANUALE UTENTE CW 5 Klean!Star Q Kärcher
Avvertenze generali 70
Tutela dell'ambiente.... 70
Avvertenze di sicurezza....70
Impiego conforme alla destinazione 72
Collegamento idrico 72
Accessori e ricambi....73

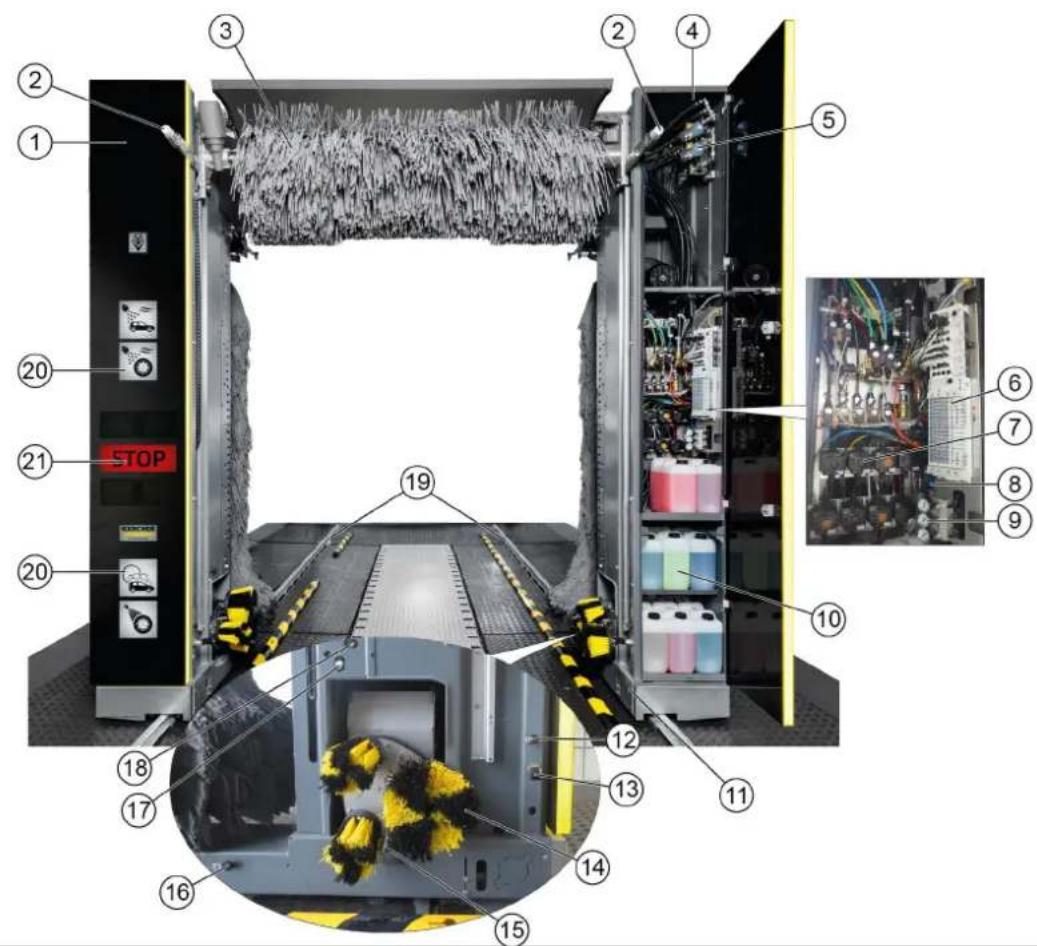

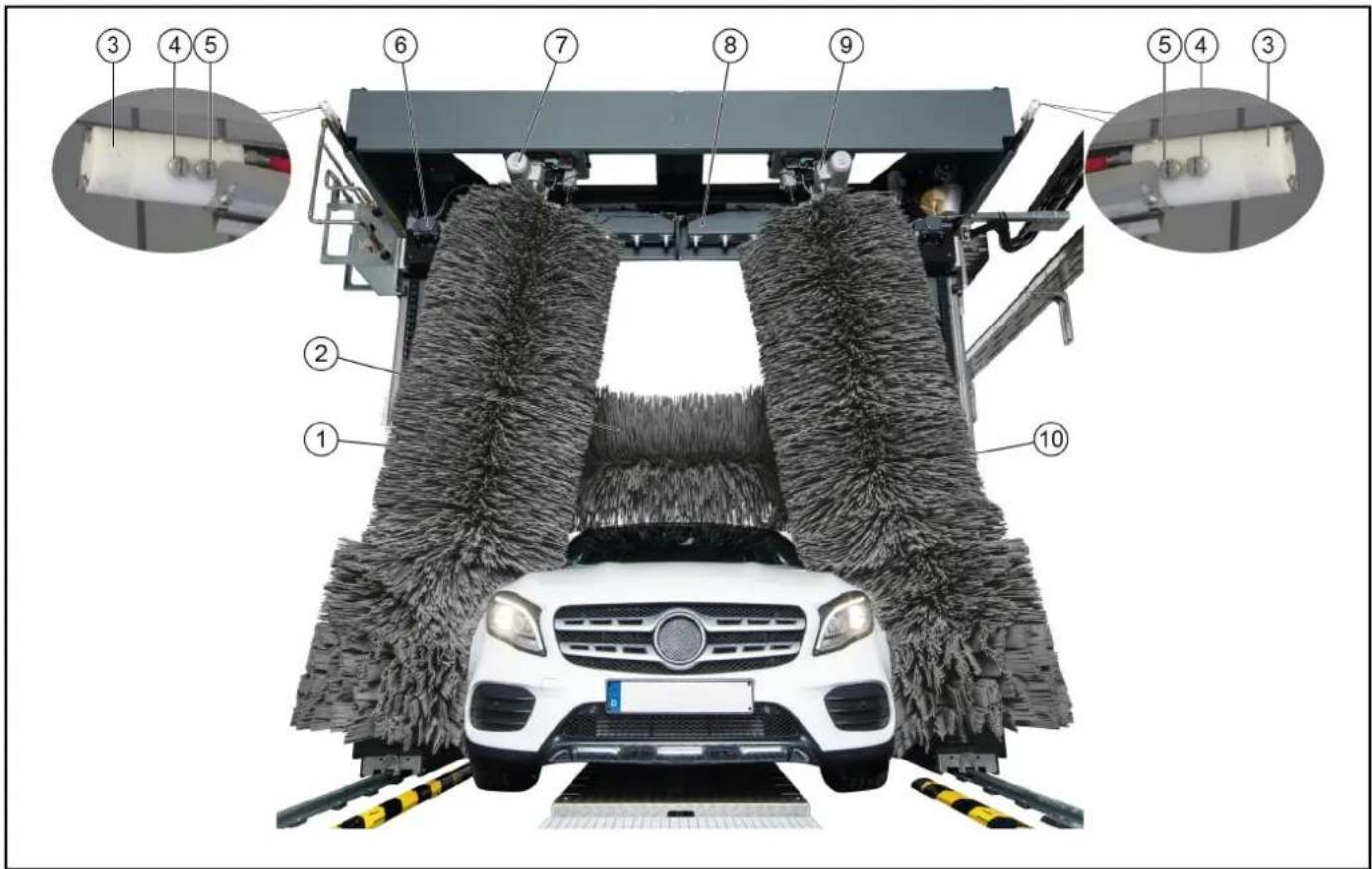

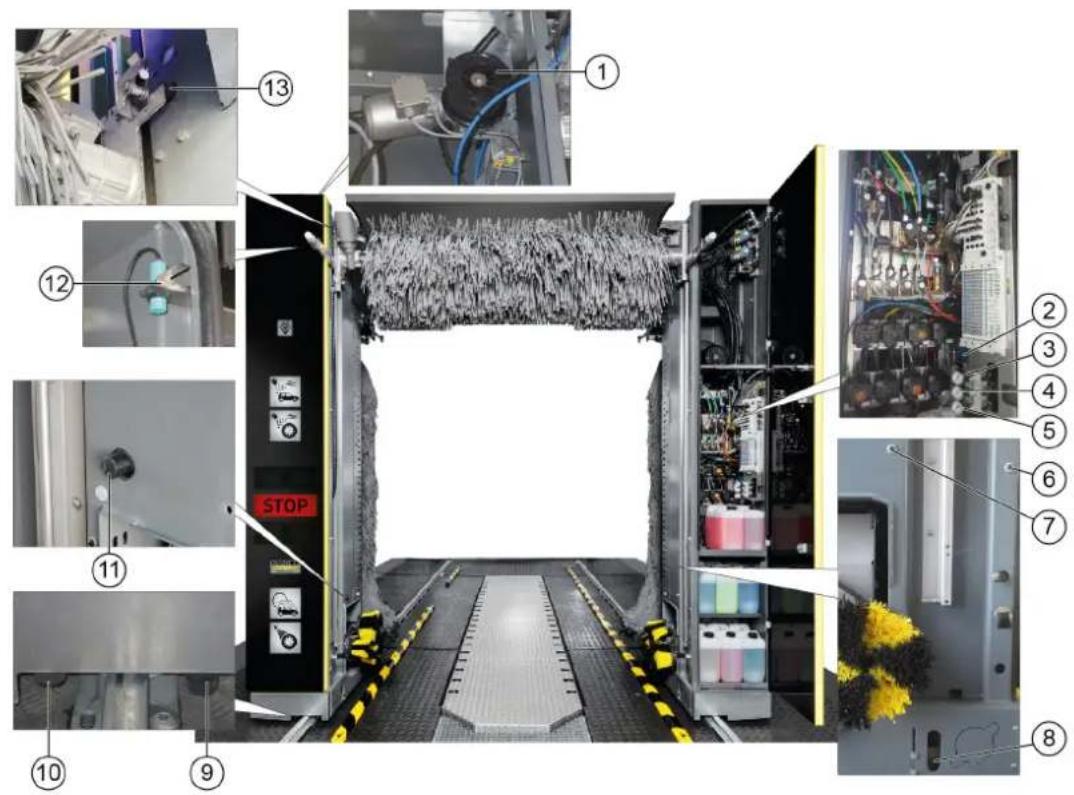

Descrizione dell'impianto 73

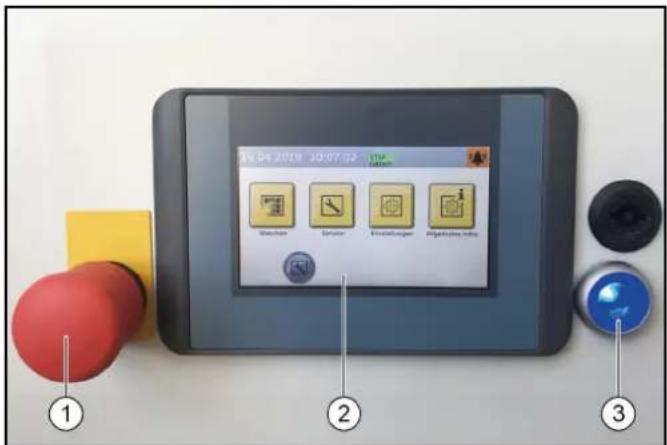

Elementi di comando 76

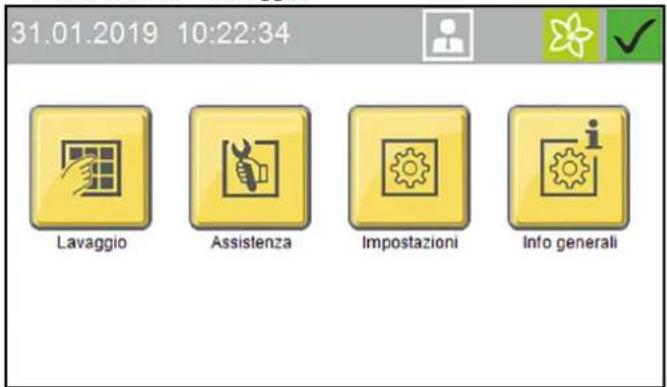

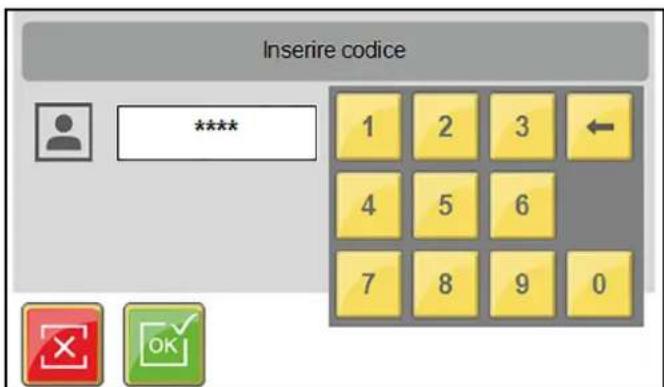

Descrizione del display 78
Messa in funzione....80
Esercizio 80
Messa fuori servizio 83

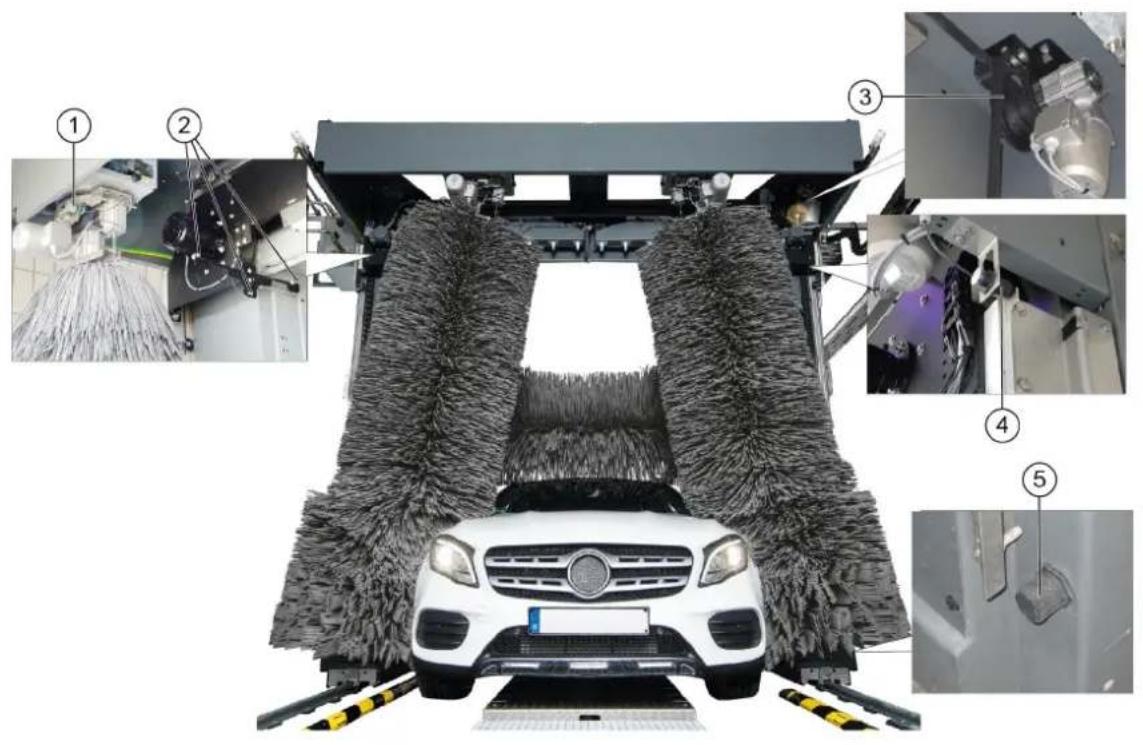

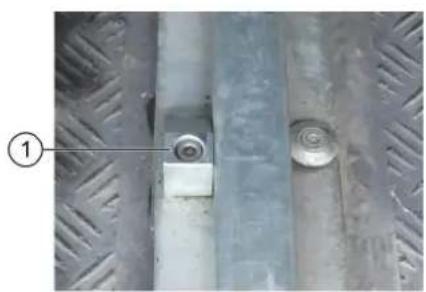

Cura e manutenzione 84
Guida alla risoluzione dei guasti 90
Garanzia 92
Dati tecnici 93
Dichiarazione di conformità UE.... 93
Avvertenze generali
Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali e il capitolo sulle avvertenze di sicurezza, Agire secondo quanto indicato nelle istruzioni.
Conservare le presenti istruzioni per consultarle in un secondo tempo o per consegnarle a successivi proprietari.
Tutela dell'ambiente
I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.
Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o smaltiti non
correttamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.
Avvertenze sulle sostanze componenti (REACH)
Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH
Avvertenze di sicurezza
Un uso errato o un impiego improprio possono comportare pericoli per l'operatore e le altre persone causati da:
• elevata pressione dell'acqua
• elevata tensione elettrica
- aria compressa
- detergenti
Per evitare pericoli per persone, animali e cose, prima di mettere in funzione l'impianto leggere:
• le istruzioni per l'uso e tutte le avvertenze di sicurezza
• le relative prescrizioni nazionali del legislatore
- le avvertenze di sicurezza che sono fornite insieme ai detergenti impiegati
Accertarsi:
- di aver compreso personalmente tutte le note di istruzione - che tutti gli operatori dell'impianto abbiano ricevuto e compreso le informazioni in merito alle note
Tutte le persone coinvolte nell'installazione, messa in funzione e comando devono:
• possedere opportuna qualifica
- conoscere e osservare le presenti istruzioni per l'uso
- conoscere e rispettare le rispettive prescrizioni
Controllare che tutti gli utenti addetti alla modalità d'uso self service siano adeguatamente informati, tramite cartelli d'indicazione, chiaramente visibili, relativi a:
- possibili pericoli
• dispositivi di sicurezza
• utilizzo dell'impianto
Le istruzioni per l'uso devono essere implementate dal gestore dell'impianto di autolavaggio in conformità con le condizioni locali e del personale e inserite in un manuale di istruzioni operative. Le istruzioni operative devono essere rese note nelle modalità appropriate appendendole o applicandole presso il luogo di lavoro.
Livelli di pericolo
△PERICOLO
- Indica un pericolo imminente che determina lesioni gravi o la morte.
△AVVERTIMENTO
- Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.
⚠️PRUDENZA
- Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.
ATTENZIONE
- Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.
Prescrizioni e direttive
Per i gestori di tali impianti nella Repubblica Federale Tedesca valgono le seguenti prescrizioni e direttive (reperibili presso Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Colonia):
• Norma antinfortunistica "Prescrizioni generali" BGV A1
- Sicurezza impianti di autolavaggio veicoli EN 17281
- Ordinanza per la sicurezza d'esercizio (BetrSichV)
Impianti di autolavaggio veicoli
L'azionamento, il monitoraggio, la cura, la manutenzione e l'ispezione degli impianti di autolavaggio veicoli possono essere affidati solo a persone che hanno acquisito dimestichezza con questo lavoro e con le istruzioni per l'uso e che sono stati istruiti sui pericoli associati all'impianto.
Acqua di scarico contenente oli minerali
ATTENZIONE
Inquinamento ambientale da veicoli
Fuoriuscita di oli.
Proteggere il pavimento e smaltire gli oli usati nel rispetto dell'ambiente.
Impedire che gli oli del cambio e l'acqua di scarico contenente oli minerali raggiungano il suolo o le fogne.
Trattare l'acqua di scarico prima di immetterla nelle canalizzazioni.
Rispettare le disposizioni normative in vigore a livello locale e i regolamenti sulle acque reflue.
Self service
Per gli impianto di autolavaggio self service durante la disponibilità operativa deve esservi una persona raggiungibile che conosce l'autolavaggio e che in caso di guasto può eseguire o predisporre le misure necessarie per evitare pericoli.
Per l'utente dell'impianto di autolavaggio devono essere predisposti degli avvisi e note relative all'impiego e all'utilizzo conforme alla destinazione: dell'impianto di autolavaggio presso la postazione di lavaggio.
Manutenzione e riparazione
Le attività di manutenzione e riparazione possono essere essenzialmente eseguite solo con impianto di autolavaggio spento.
⚠AVVERTIMENTO
Pericolo di lesioni causate dai movimenti delle macchine
Spegnere l'impianto prima di eseguire i lavori di riparazione e manutenzione.
Assicurare l'interruttore principale contro il reinserimento tramite, per esempio, un lucchetto.
Utilizzo con detergenti
⚠AVVERTIMENTO
Pericolo dovuto a sostanze nocive per la salute contenute nei detergenti
Rispettare la scheda di sicurezza del detergente.
Osservare le misure di sicurezza prescritte.
Indossare gli indumenti di sicurezza prescritti, come guanti di protezione e occhiali di protezione.
ATTENZIONE
Pericolo di corrosione aumentato per l'uso di detergenti non idonei
Non trattare i seguenti detergenti presso l'impianto:
Detergenti prodotti per la pulizia del capannone di lavaggio.
Detergenti prodotti per la pulizia della parte esterna dell'impianto di autolavaggio.
Detergenti acidi.
Detergenti che sono applicati sul veicolo con un apparecchio separato (ad es. lavacerchioni).
Mezzi per il trattamento delle acque di scarico.
Entrata a piedi nell'autolavaggio a portale
△PERICOLO
Pericolo di entrata a piedi nell'autolavaggio a portale
Impedire che persone non autorizzate entrino nell'autolavaggio a portale.
Apporre degli avvisi chiari e permanenti del divieto di accesso.
Pericolo di scivolamento
ATTENZIONE
Pericolo di scivolamento causato dal suolo bagnato
Quando si accede all'impianto devono essere utilizzate delle cal-zature da lavoro adatte muovendosi con circospezione.
Informare i clienti del pericolo di scivolamento tramite appositi cartelli fissi.
Utilizzo dell'impianto
△AVVERTIMENTO
Pericolo causato da un utilizzo errato
Le persone che utilizzano l'impianto devono:
essere istruite nella gestione dell'impianto,
aver dimostrato la loro capacità di operare,
essere espressamente autorizzati all'uso.
Le istruzioni per l'uso devono essere accessibili a ogni operatore.
L'impianto non può essere fatto funzionare da persone minori di 18 anni. Fanno eccezione gli apprendisti con più di 16 anni sotto supervisione.
⚠AVVERTIMENTO
Pericolo d'inciampo causato da oggetti o linee di alimentazione appoggiate al suolo
Prima della messa in funzione dell'impianto rimuovere gli oggetti che si trovano nella postazione di lavaggio.
Pericolo di gelo
△AVVERTIMENTO
Pericolo di lesioni e di danneggiamenti causati dalla formazione di ghiaccio nell'impianto
In caso di pericolo di gelo, drenare l'acqua dall'impianto.
Mantenere tutte le vie di passaggio a prova di scivolamento per tutte le persone (ad es. con riscaldamento a pavimento, ghiaia).
Postazione di lavoro
L'impianto può essere messo in funzione dal pannello di comando oppure da un lettore di schede di lavaggio/codici.
- Prima del lavaggio gli occupanti devono lasciare il veicolo.
- È vietato l'accesso all'impianto durante l'operazione di lavaggio.
Fonti di pericolo
Pericoli generici
⚠PERICOLO
Pericolo di lesioni causato da aria compressa, acqua ad alta pressione in uscita dagli ugelli e particelle di sporco scagliate in aria, o simili, nella zona delle spazzole in rotazione!
Le particelle di sporco o gli oggetti scagliati possono ferire persone e animali.
Aria compressa e acqua ad alta pressione possono essere ancora presenti anche con impianto disattivato.
Il pavimento del capannone deve essere mantenuto libero da oggetti sciolti.
Azionare con cautela l'impianto di aria compressa e il sistema di alta pressione.
Durante i lavori di manutenzione indossare degli occhiali di protezione.
Pericolo di esplosioni
⚠PERICOLO
Pericolo di esplosioni
Non utilizzare l'impianto nei pressi di un ambiente a rischio d'esplosione. Fanno eccezione gli impianti espressamente previsti e contrassegnati
Per la pulizia utilizzare detergenti che non siano esplosivi o tossici come ad es.:
- benzina
- gasolio o diesel
- solventi
- fluidi contenenti solventi
- acidi
- acetone
Nota
In caso di dubbio chiedere al produttore.
Danni all'udito
I rumori prodotti dall'impianto non sono pericolosi per il cliente dell'autolavaggio dato il breve periodo di sollecitazione.
Nota
Sul lato di ingresso il livello sonoro con funzionamento a secco è di 91 dB(A).
⚠AVVERTIMENTO
Danni all'udito per gli operatori in caso di funzionamento a secco
Durante il funzionamento a secco indossare una protezione dell'udito.
Danni all'udito dovuti all'alto volume nella zona macchine
Indossare un'adeguata protezione dell'udito quando si entra nella zona macchine.
Pericoli elettrici
△PERICOLO
Pericolo di scossa elettrica
Non toccare i cavi e i componenti elettrici con le mani bagnate.
Assicurarsi che il cavo di collegamento alla rete elettrica o il cavo di prolunga non vengano danneggiati passandovi sopra, schiacciandoli o tirandolo in alcun modo.
Proteggere i cavi dal calore, da oli e da spigoli vivi.
Non dirigere mai il getto d'acqua su apparecchi e impianti elettrici.
Proteggere dai getti d'acqua tutte le parti conducenti corrente nell'area di lavoro.
Collegare l'impianto soltanto a fonti di energia elettrica provviste di regolare messa a terra.
Tutti i lavori sulle parti elettriche dell'impianto devono essere eseguiti esclusivamente da un elettricista qualificato.
Sostanze pericolose per la salute
△PERICOLO
Pericolo dovuto a sostanze nocive per la salute
Rispettare assolutamente le note e indicazioni fornite e stampate per i detergenti.
Non bere per nessun motivo l'acqua proveniente dall'impianto! A causa del detergente miscelato non sussiste la qualità dell'acqua potabile.
Rispettare le prescrizioni per l'inibizione di germinazione del produttore dell'impianto di trattamento se per l'operatività dell'impianto si utilizza acqua industriale.
Assicurarsi che sostanze come quelle che si trovano nella pulizia esterna generale dei veicoli (come metalli pesanti, pesticidi, sostanze radioattive, feci o pesticidi) non entrino nell'impianto di autolavaggio.
Pericolo dall'assenza di corrente
Un riavvio incontrollato dell'impianto dopo il distacco della corrente deve essere impedito tramite misure costruttive.
Rischio di inquinamento ambientale dalle acqua di scarico
Attenersi alle disposizioni locali relative allo smaltimento delle ac- que di scarico.
Riparazione e monitoraggio
Per poter garantire un esercizio sicuro dell'impianto ed evitare pericoli in fase di manutenzione, monitoraggio e controllo, devono essere rispettate le rispettive istruzioni.
Manutenzione e riparazione
Gli interventi di manutenzione e riparazione devono essere effettuati da personale esperto ad intervalli regolari in conformità alle indicazioni del costruttore. Rispettare le disposizioni e le norme di sicurezza vigenti. Tutti i lavori sull'impianto elettrico devono essere eseguiti esclusivamente da un elettricista qualificato.
⚠AVVERTIMENTO
Pericolo di lesioni causate dai movimenti delle macchine
Spegnere l'impianto prima di eseguire i lavori di riparazione e manutenzione.
Assicurare l'interruttore principale contro il reinserimento tramite, per esempio, un lucchetto.
⚠AVVERTIMENTO
Pericolo di lesione causato dalle condutture e dal serbatoio dell'aria compressa ancora sotto pressione dopo lo spegnimento dell'impianto
Scaricare la pressione prima di eseguire una qualsiasi attività sull'impianto.
Controllare la depressurizzazione sul manometro dell'unità di manutenzione.
⚠AVVERTIMENTO
Pericolo di lesione causato dal sistema di alta pressione ancora sotto pressione dopo lo spegnimento dell'impianto
Scaricare la pressione dal sistema di alta pressione prima di eseguire una qualsiasi attività sull'impianto.
Monitoraggio
Lo stato di sicurezza si questo impianto di autolavaggio deve essere controllato da una persona esperta prima della prima messa in funzione e in seguito almeno semestralmente.
Tale controllo include principalmente:
- Controllo visivo per rilevare usura o danni riconoscibili sulla parte esterna
• Controllo del funzionamento - Controllo della completezza e funzionalità dei dispositivi di sicurezza, ogni giorno prima dell'inizio dell'attività per gli impianti self service, al fabbisogno per gli impianti monitorati, comunque almeno una volta al mese.
Utilizzo dei componenti originali
Utilizzare esclusivamente componenti originali del produttore o parti da esso raccomandate, in caso contrario viene meno il diritto di garanzia.
Rispettare tutte le avvertenze d'uso e di sicurezza fornite con tali componenti.
Questo riguarda:
- pezzi soggetti ad usura e di ricambio
- accessori
- carburanti
- detergenti
Dispositivi di sicurezza
Le pompe ad alta pressione per l'alimentazione del dispositivo di lavaggio sottoscocca e del lavaggio ad alta pressione dispongono dei seguenti dispositivi di sicurezza.
Valvola di sicurezza
La valvola di sicurezza si apre quando si supera la sovrapressione di esercizio consentita e l'acqua fluisce all'esterno senza pressione.
Impiego conforme alla destinazione
Questo impianto di autolavaggio è stato progettato esclusivamente per la pulizia esterna di autovetture con dotazioni di serie e furgoni chiusi.
Per impiego conforme alla destinazione si intende anche:
- rispettare tutte le note contenute in queste istruzioni per l'uso,
- rispettare le istruzioni di ispezione e manutenzione.
ATTENZIONE
Pericolo di danneggiamento dei veicoli con l'utilizzo delle spazzole CareTouch
Quando si utilizzano le spazzole CareTouch dotare l'impianto con un kit di montaggio alta pressione oppure eseguire una pulizia preliminare dei veicoli.
Rispetto delle dimensioni
Per evitare danni ai veicoli e all'impianto di autolavaggio possono essere lavati esclusivamente autovetture e furgoni chiusi che corrispondono alle misure limite fornite, vedere il capitolo Dati tecnici.
Collegamento idrico
Per proteggere la rete dell'acqua potabile, si deve montare un separatore di rete, categoria 5 tra impianto e rete dell'acqua potabile in conformità alla norma EN 1717.
Montaggio
L'impianto deve essere montato da personale qualificato. Per il montaggio devono essere rispettate le disposizioni di sicurezza in vigore localmente (ad es. distanze tra impianto ed edifici).
Uso errato prevedibile
Non è consentito alcun impiego che non sia conforme alle disposizioni.
Il personale di servizio è responsabile dei rischi conseguenti a un uso improprio. È vietato l'utilizzo per scopi diversi da quelli descritti nella presente documentazione.
ATTENZIONE
Danni materiali a veicoli e all'impianto in caso di inosservanza delle misure limite del veicolo
Rispettare le misure limite del veicolo fornite, vedere il capitolo Dati tecnici.
L'autolavaggio a portale non è adatto per il lavaggio di:
- veicoli speciali come ad es. i veicoli con sovrastrutture a tetto e alcova rivolti in avanti sul parabrezza o all'indietro sopra il lunotto posteriore
- macchine edili
• veicoli con rimorchio
• veicoli a due e tre ruote
• Veicoli con pneumatici doppi/gemellati - Pick-up (opzionale)
• veicoli cabriolet con il tetto aperto
- veicoli cabriolet con tetto chiuso senza certificazione del produttore di idoneità al lavaggio con impianto di autolavaggio
Se tali istruzioni non vengono osservate, il produttore dell'impianto non si assume alcuna responsabilità per
• danni alle persone,
• danni materiali.
- lesioni agli animali.
Detergenti non adatti
ATTENZIONE
Pericolo di corrosione aumentato per l'uso di detergenti non idonei
I seguenti detergenti non devono essere trattati dall'impianto:
- Detergenti prodotti per la pulizia del capannone di lavaggio.
- Detergenti prodotti per la pulizia della parte esterna dell'impianto di autolavaggio.
• Detergenti acidi. - Detergenti che sono applicati sul veicolo con un apparecchio separato (ad es. lavacerchioni).
- Mezzi per il trattamento delle acque di scarico.
Accessori e ricambi
Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.
Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.
Descrizione dell'impianto
Panoramica del lato di ingresso nell'impianto
①Colonna 1
②Ugelli di irrigazione delle spazzole (circuito A1 / A2 / A3 opzionale al posto di C3)
③Spazzola orizzontale
④Colonna 2
⑤Valvola alta pressione
⑥Gruppo valvole pneumatiche
⑦Pompe dosatrici
⑧Unità di manutenzione
⑨Riduttore di pressione
⑩Detergenti di pulizia e cura
⑪Telaio
⑫Ugelli acqua dolce, coadiuvanti di asciugatura chimici, cera (circuito A1)
⑬Ugello schiuma cerchioni / pre-nebulizzazione cerchioni
⑭Dispositivo lavaruote
⑮Ugello ad alta pressione lavaggio ruote / pulizia passaruota
⑯Ugello schiuma, insetti, intensivo Basic (circuito B2)
⑰Ugello acqua industriale, shampoo (circuito B1)
⑱ Ugelli ad alta pressione
⑲Rotaie di scorrimento
⑳Indicatore fase di lavaggio
②1 Semaforo di posizionamento
Panoramica del lato di uscita dall'impianto
①Spazzole laterali 2
②Spazzola orizzontale
③Ugelli lucidatura (circuito C3)
④Ugelli acqua dolce, coadiuvanti di asciugatura chimici, cera (circuito C2)
⑤Ugello acqua industriale, shampoo (circuito C1)
⑥Motoventilatore orizzontale
⑦Motore rotazione spazzole laterali 2
⑧Asciugatore orizzontale
⑨Motore rotazione spazzole laterali 1
⑩Spazzole laterali 1
Equipaggiamento standard
Spazzole laterali
Le spazzole laterali rotanti puliscono il veicolo lateralmente, nella zona anteriore e posteriore.
Spazzola orizzontale
La spazzola orizzontale rotante ripulisce dallo sporco il lato superiore del veicolo.
Dispositivo lavaruote (spazzola a piatto)
Per una pulizia approfondita dei cerchioni l'impianto di autolavaggio e stato dotato di due dispositivi lavaruote. La posizione delle ruote viene rilevata da una barriere a fotocellule.
Le spazzole rotanti sono premute contro il cerchione da un cilindro pneumatico.
L'irrigazione delle spazzole avviene attraverso un ugello posizionato al centro di ognuna.
Nota
Inoltre è disponibile come opzione un dispositivo lavaruote con regolazione d'altezza.

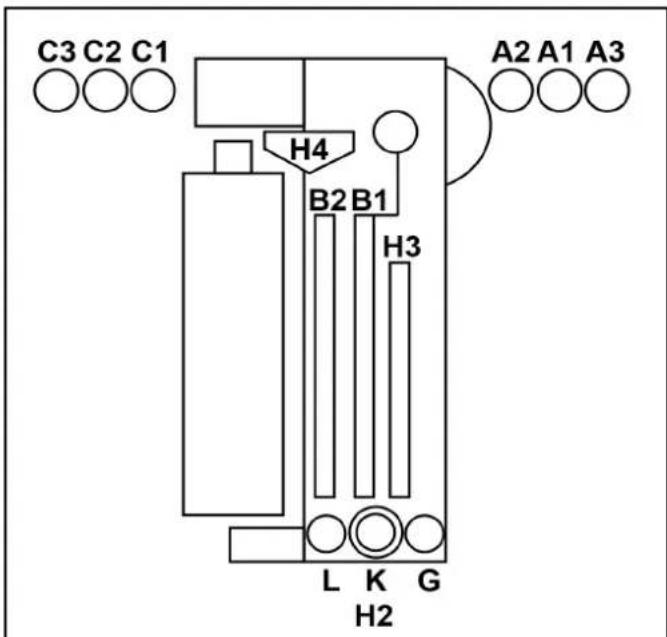

Ugelli e archi di spruzzo
Tramite ugelli e archi di spruzzo l'acqua industriale e l'acqua dolce sono spruzzate sul veicolo.
In base al programma di lavaggio l'acqua viene miscelata con il detergente di pulizia e cura.
A1 = Acqua dolce, coadiuvante di asciugatura chimico (CTH), cera
A2 = Acqua industriale, shampoo
A3 = Lucidatura (opzionale, invece di C3)
B1 = Acqua industriale, shampoo
B2 = Schiuma, insetti, intensiv basic
C1 = Acqua industriale, shampoo
C2 = Acqua dolce, CTH, cera
C3 = Lucidatura
G = Pre-nebulizzazione cerchioni
L = Rimuovi catrame
K = Brillantezza pneumatici
H 2 = Alta pressione lavaggio ruote
H 3 = Ugelli ad alta pressione laterali
H4 = Ugello ad alta pressione tetto
Insaponatura
Il detergente per il pulizia preliminare viene applicato come schiuma per prolungare il tempo di azione.
Filtro per sporco
Il filtro per sporco ferma le particelle che potrebbero otturare gli ugelli.

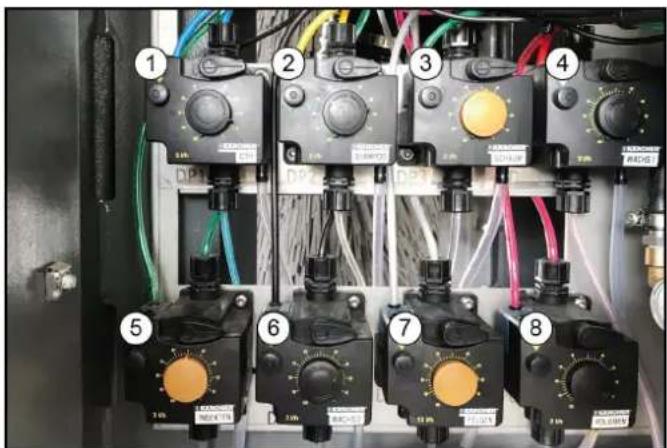

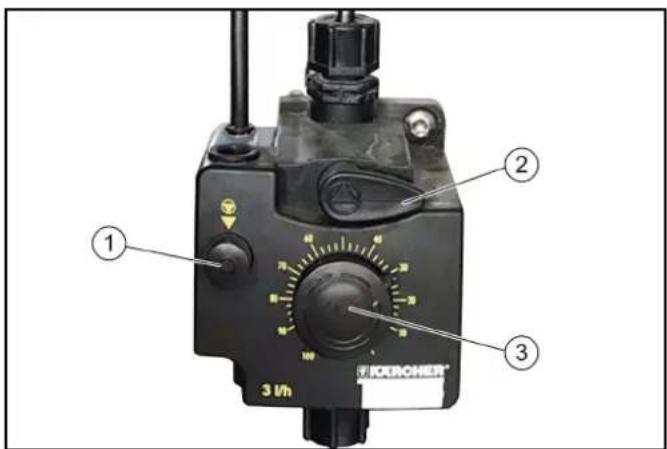

Pompe dosatrici
Le pompe dosatrici miscelano l'acqua con il detergente di pulizia e cura.
Ugelli laterali di asciugatura
Dagli ugelli laterali di asciugatura fuoriesce il flusso d'aria necessario ad asciugare le fiancate del veicolo.
Asciugatore orizzontale
Le barre di ventilazione di asciugatura sono fatte scorrere lungo i profili del veicolo. I ventilatori integrati creano la corrente d'aria necessaria ad asciugare il veicolo.

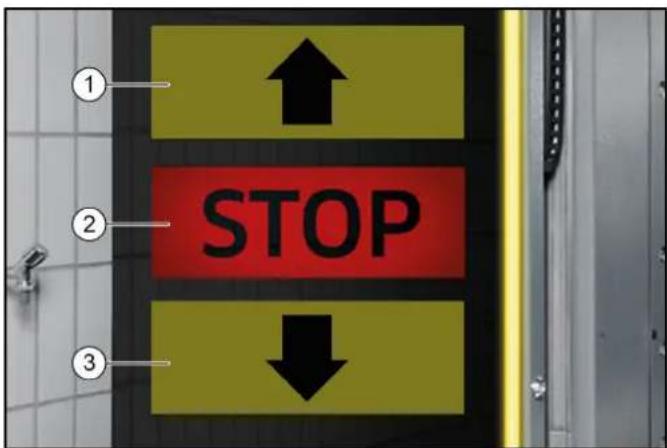

Semaforo di posizionamento
Il semaforo di posizionamento svolge le seguenti funzioni:
- Prima del lavaggio per posizionare il veicolo.
• Dopo il lavaggio indica la direzione d'uscita. - Indicazione dei guasti.
Barriere fotocellule
Le barriere fotocellule servono per gestire quanto segue:
- Posizione e profili del veicolo.
• La posizione delle ruote del veicolo.

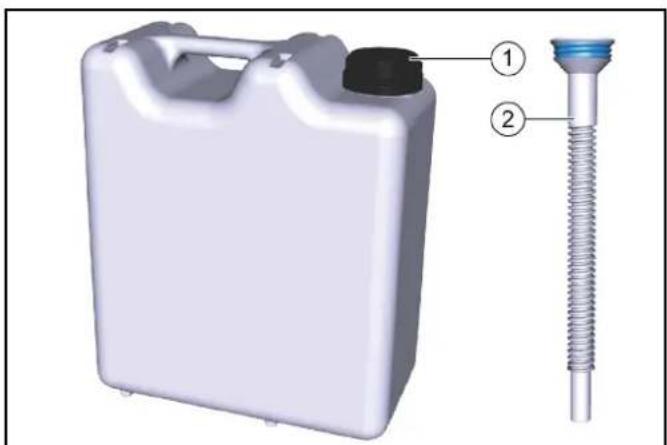

Detergenti di pulizia e cura
Le taniche dei detergenti di pulizia e cura e la pompa dosatrice sono sistemiati nella colonna 2.
Nella colonna 2 possono essere sistemate al massimo 8 taniche. Se servono un numero maggiore di taniche, l'alimentazione può avvenire opzionalmente dalla sala tecnica.
I tubi flessibili di aspirazione, le taniche e le rispettive pompe dosatrici sono contrassegnate con lo stesso colore Indicazione delle pompe dosatrici.
| Nome Descrizione Consumo Cod. ordina- | zione | ||
| RM 896 | Vehicle Pro Klear! RIM* 15-2 | 5ml 6.296-0 | 77.0 |
| RM 890 | Vehicle Pro Klear! Prelavaggio* | 10-14ml 6.2 | 96-003.0 |
| RM 891 | Vehicle Pro Klear! Spazzola* | 7-10ml 6.295 | -995.0 |
| RM 892 | Vehicle Pro Klear! Schiuma* | 8-10ml 6.295 | -998.0 |
| RM 893 | Vehicle Pro Klear! Dry* 8-12ml | 6.296-001 | .0 |
| RM 894 | Vehicle Pro Klear! Glow* | 10-15ml 6.295 | -993.0 |
| RM 837 | Vehicle Pro Klear! Plus** | 15ml 6.295-779 | .0 |
* Grandezza della confezione 10 litri
** Grandezza della confezione 20 litri
Targhetta
Sulla targhetta sono riportati i dati più importanti dell'impianto.
Armadio di comando
L'armadio di comando dell'impianto è sistemato nel distributore di alimentazione.

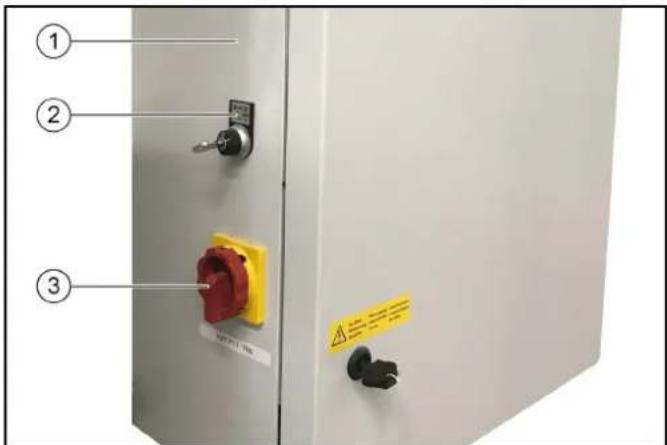

Distributore di alimentazione
Sul distributore di alimentazione è montato l'interruttore principale dell'impianto.
Il distributore di alimentazione è normalmente montato nella sala tecnica all'esterno dell'impianto di autolavaggio oppure in un altro punto adatto nelle vicinanze dell'impianto di autolavaggio.
①Distributore di alimentazione
② Interruttore a chiave, vedere Kit di montaggio sistema di numerazione
- 0= Impianto spento
- 1 = Utilizzo tràmite lettore di schede di lavaggio
- 2 = Utilizzo tramite lettore di schede di lavaggio e pannello
di comando (display)
③ Interruttore principale, vedere Interruttore principale
Arresto d'emergenza
Se si presenta un pericolo per persone, oggetti e animali l'impianto deve essere immediatamente disattivato premendo il tasto di "Arresto d'emergenza".
Ubicazione dei tasti di "Arresto d'emergenza":
- sul lettore di schede di lavaggio / lettore codici,
• sul pannello di comando, - opzionalmente presso l'ingresso del capannone di lavaggio se in quel punto non sono sistemiati il pannello di comando o il lettore di schede di lavaggio / codici.
Postazione di azionamento
L'impianto di autolavaggio viene fornito con:
- un pannello di comando con display
- un lettore di schede di lavaggio / lettore codici (opzionale)
Protezione anti-ribaltamento
L'impianto viene supportato anche da una protezione meccanica in caso di errori del cliente dell'autolavaggio sulle rotaie di scorri- mento.
Opzioni
Lettore di schede di lavaggio / lettore codici
Per l'utilizzo dell'impianto di autolavaggio in modalità self service viene impiegato un lettore di schede di lavaggio / lettore codici.
Nota
Per ogni impianto sono programmate le rispettive schede di lavaggio / codici necessarie per il suo funzionamento.
Raccordo per l'acqua industriale
Il raccordo per l'acqua industriale consente l'impiego di acqua piovana o acqua riciclata come sostitutivo parziale dell'acqua dolce.
Dispositivo lavaruote a planetario
Al posto delle spazzole su disco può essere fornito un dispositivo lavaruote a planetario con 3 spazzole.
Dispositivo lavaruote regolabile in altezza
Ai dispositivi lavaruote può essere aggiunta come dotazione sup- plementare la regolazione altezza.
Pulizia passaruota
I passaruota e le soglie del veicolo sono lavati mediante getto d'acqua di 2 ugelli supplementari per ogni dispositivo lavaruote.
Dispositivo di lavaggio sottoscocca
Con il dispositivo di lavaggio sottoscocca può essere lavata la struttura inferiore del veicolo. Per questa operazione l'acqua ad alta pressione viene spruzzata attraverso due tubi con ugelli orientabili sull'intera parte inferiore.
Pre-nebulizzazione (distacco insetti)
Con gli ugelli di pre-nebulizzazione viene applicata della schiuma sulla metà anteriore del veicolo. La schiuma è composta da acqua, mezzo di nebulizzazione e aria compressa.
Intensivbasic
Da degli ugelli fissi viene applicato sul veicolo un prodotto chimico di pulizia preliminare.
La schiuma è composta da acqua, mezzo di nebulizzazione e aria compressa.
Schiuma cerchioni
Da 2 ugelli per schiumatura fissi viene spruzzata sui cerchioni una miscela acqua-detergente sotto forma di schiuma e aria compressa.
Lavaggio ad alta pressione
Mediante il lavaggio ad alta pressione la superficie del veicolo del veicolo viene ripulita dallo sporco grossolano. Grazie alla riduzione al minimo del pericolo di graffi causati da particelle di sabbia o simili, la pulizia ad alta pressione contribuisce in modo significativo alla pulizia delicata della vernice.
Sono disponibili varie opzioni tra cui scegliere:
• pressione di lavoro di 16 bar (1,6 MPa)
• pressione di lavoro di 60 bar (6 MPa)
- pressione di lavoro di 70 bar (7 MPa), pompa alta pressione integrata (nel portale)
Cera schiumogena
Prima del processo di asciugatura, come coadiuvante di asciugatura, dagli ugelli viene applicata sul veicolo una cera schiumogena.
Cera fredda
Dagli ugelli per la cera fredda viene spruzzata sul veicolo una miscela di acqua e cera. È possibile scegliere tra 2 differenti tipi di cera fredda (cera 1 e cera 2).
Riscaldamento per detergente
Il riscaldamento per detergente è sistemato nell'approvvigionamento di detergente della colonna 2.
Dispositivo antigelo
L'impianto di autolavaggio può essere equipaggiato di un dispositivo antigelo:
Se sussiste pericolo di gelata, l'acqua viene automaticamente espulsa dal sistema di condutture.
Il processo di espulsione è comandato da un termostato.
Impianto ad osmosi inversa
Come coadiuvante di asciugatura sul veicolo viene applicata dagli ugelli dell'acqua demineralizzata (proveniente da un impianto ad osmosi inversa opzionale o messo a disposizione dalla struttura) oppure acqua dolce miscelata con coadiuvante all'asciugatura.
Lucidatura a schiuma
Da 2 ugelli per schiumatura fissi viene spruzzata sul veicolo una miscela acqua-detergente sotto forma di schiuma e aria compressa. Successivamente viene eseguita una operazione di lucidatura con le spazzole di lavaggio.
Interruttori di sicurezza
Gli interruttori di sicurezza si rendono necessari quando non è possibile mantenere le distanze di sicurezza tra l'impianto di autolavaggio e le strutture d'installazione in muratura (ad es. pareti, colonne, lavandini). Gli interruttori di sicurezza impediscono che le persone restino schiacciate tra l'impianto e la parete.
Se un interruttore di sicurezza tocca un ostacolo l'impianto di autolavaggio si ferma immediatamente.
Nota
Quando l'impianto si arresta per l'intervento di un interruttore di sicurezza, controllarne la causa e lasciare che il personale qualificato autorizzato lo ripristini.
Paraspruzzi
Grazie ai paraspruzzi le superfici confinanti alla postazione di lavaggio sono protette dagli spruzzi d'acqua e dallo sporco proiettato dalle spazzole laterali in rotazione durante il lavaggio.
I paraspruzzi sono fissati sulle superfici esterne del telaio e alle colonne.
Pararuota
I pararuota servono a garantire un allineamento centrale del veicolo. Questi impediscono che il veicolo sia posizionato troppo esternamente rispetto al centro.
Reset remoto
La funzione Reset consente di riportare il portale di lavaggio in posizione di riposo a distanza con un comando tramite interfaccia. La funzione può essere attivata tramite un parametro a parte nel controllo dell'impianto.
- In generale, questa funzione può essere rilasciata solo nei Paesi o nei luoghi in cui è consentita.
- Deve essere installata in loco una videosorveglianza, che copra l'intera area della baia di lavaggio o l'intero percorso dell'impianto, e devono essere applicate le normative vigenti nel Paese/comune in cui è installato l'impianto.
- La persona che esegue il reset a distanza deve prima assicurarsi, tramite la videosorveglianza, che non vi siano persone nel percorso dell'impianto. Se il comando viene richiesto da una persona, questa deve dimostrare che l'impianto e il suo percorso sono completamente liberi confermando un avviso di sicurezza (ad esempio una finestra pop-up).
- La persona che integra l'impianto nel proprio sistema, ad esempio tramite Internet, è responsabile della necessaria sicurezza o cybersecurity e deve effettuare una valutazione dei rischi sull'impianto.
Comando porta
Il comando porte a cura del proprietario viene controllato dall'azionamento del portale per autovetture con i segnali corretti per il processo di lavaggio.
Esistono due differenti tipi di comando porte: invernale ed estivo.
Comando porte estivo
- Prima dell'inizio del lavaggio le porte sono aperte.
Il veicolo può entrare.
• Le porte vengono chiuse quando inizia il lavaggio. - Al termine del lavaggio le porte vengono riaperte e restano aperte.
Comando porte invernale
- Prima dell'inizio del lavaggio la porta di entrata è chiusa e deve essere aperta per consentire l'ingresso del veicolo. Questo può avvenire, per esempio, inserendo una scheda di lavaggio nel lettore apposito.
- Con l'inizio del lavaggio (ad es. premendo il tasto "Start" sul lettore di schede di lavaggio) la porta di ingresso si chiude.
- Al termine del lavaggio si apre la porta di uscita che si richiude non appena il veicolo è uscito.
Elementi di comando
Arresto d'emergenza
Se si presenta un pericolo per persone, oggetti e animali l'impianto deve essere immediatamente disattivato premendo il tasto di "Arresto d'emergenza".
Ubicazione dei tasti di "Arresto d'emergenza":
- sul lettore di schede di lavaggio / lettore codici,
• sul pannello di comando, - opzionalmente presso l'ingresso del capannone di lavaggio se in quel punto non sono sistemiati il pannello di comando o il lettore di schede di lavaggio / codici.
Interruttore principale
L'interruttore principale si trova sul distributore di alimentazione. Per attivare l'impianto portare l'interruttore principale in posizione "1".
Kit di montaggio sistema di numerazione
Dall'interruttore a chiave sul distributore di alimentazione, vedere Distributore di alimentazione, è possibile selezionare da quale postazione di azionamento è possibile iniziare il programma di lavaggio.
- Posizione 0: Nessun avvio programma possibile
- Posizione 1: Avvio programma dal lettore di schede di lavaggio / lettore codici
- Posizione 2: Avvio programma dal lettore di schede di lavaggio / lettore codici e dal pannello di comando
Lettore di schede di lavaggio / lettore codici
Il programma di lavaggio, in base alla versione del lettore di schede di lavaggio / codici, può essere selezionato nel modo seguente:
- Immissione da una tastiera.
- Programma fornito sulla scheda di lavaggio.
- Immissione di un numero di codice.
Nota
Altre informazioni sono riportate nelle istruzioni per l'uso separate del lettore di schede di lavaggio / lettore codici.
Pannello di comando
②Display
③Tasto tensione di comando / impostazione base
Pompe dosatrici
I detergenti per la pulizia e la cura sono dosati tramite le pompe dosatrici sistemate nella colonna 2.
L'assegnazione delle pompe dosatrici è a titolo d'esempio. Normalmente le pompe dosatrici 1-4 sono sempre assegnate come illustrato.
Per le pompe dosatrici 5-8 è possibile scegliere tra 7 differenti detergenti di pulizia e cura.
④Pompa dosatrice cera 1
⑤ Pompa dosatrice pulizia preliminare (insetti)
⑥Pompa dosatrice cera 2
⑦Pompa dosatrice lavacerchioni (schiuma cerchioni)
⑧Pompa dosatrice lucidatura
Attraverso le pompe dosatrici vengono miscelati l'acqua di lavaggio e i detergenti di pulizia e cura in base al programma di lavaggio e alla dotazione dell'impianto.
Nota
Le quantità di dosaggio sono impostate in modo ottimale dall'installatore in fase di prima messa in funzione dell'impianto. Normalmente delle modifiche delle impostazioni non sono necessarie.
Indicazione delle pompe dosatrici
Nota
Il posizionamento delle pompe dosatrici è specifico dell'impianto.
| Pompa dosa-trice | Detergenti di pulizia e cura |
 | Coadiuvante di asciugatura |
 | Shampoo |
 | Schiuma attiva |
 | Cera 1 |
 | Lucidatura 1 |
 | Pulizia dei cerchioni |
 | Cera 2 |
 | Lucidante pneumatici |
 | Pulizia preliminare insetti |
| Pompa dosa-trice | Detergenti di pulizia e cura |
 | Lucidatura 2 |
 | Intensiv basic |
Impostazione quantità di dosaggio
②Leva di sfiato
③Tasto di impostazione quantità di dosaggio
ATTENZIONE
Danneggiamento della pompa dosatrice dovuto a funzionamento a secco
Impostare la quantità di dosaggio solo con pompa dosatrice in funzione.
- Estrarre la manopola di regolazione della quantità di dosaggio.
- Premere e rilasciare alternatamente il tasto di sfiato mentre si ruota la manopola di regolazione sul valore desiderato.
- Rilasciare il tasto di sfiato.
- Premere la manopola di regolazione della quantità di dosaggio.
Sfiatare la pompa dosatrice
L'alimentazione aria compressa dell'impianto deve essere in fun- zione.
②Leva di sfiato
③Tasto di impostazione quantità di dosaggio
-
Ruotare la leva di sfiato in senso antiorario fino al finecorsa.
-
Impostare la quantità di dosaggio sul 100%.
- Premere il tasto di sfiato fino a quando il detergente che esce dal tubo di sfiato posto sotto la pompa dosatrice è privo di bolle.
- Impostare nuovamente la quantità di dosaggio sul valore desiderato, vedere Impostazione quantità di dosaggio.
- Ruotare la leva di sfiato in senso orario fino al finecorsa.
Descrizione del display
Display di avvio
31.01.2019 10:22:34
Lavaggio
Assistenza
Impostazioni
Info generali
Nota
La lingua viene impostata con la prima messa in funzione e può essere modificata dal menu Impostazioni / Generali.
Attraverso il display possono essere effettuate, ad esempio, delle impostazioni relative all'impianto, impostare le indicazioni stesse del display, visualizzare informazioni sull'impianto.
Barra di stato
① ② 07.06.2018 10:04:08
①Data
②Ora
③Utente attualmente connesso
④Intervallo di manutenzione scaduto
⑤Stagione attuale (se abilitata)
⑥Stato attuale dell'impianto
Descrizione dei simboli
Sul display possono essere visualizzati i seguenti simboli, ciò dipende dal menu in cui l'utente si trova e dallo stato dell'impianto
Impianto pronto per l'uso
Impianto guasto
Pulsante Home
Con il pulsante Home è possibile risalire di un livello da un sotto menu.
Utente dotato di autorizzazione all'accesso connesso
Fornitore di detergente dotato di autorizzazione all'accesso connesso
Gestore dotato di autorizzazione all'accesso connesso
Assistenza dotata di autorizzazione all'accesso connesso
Programma di lavaggio per la stagione primaverile impostato
Programma di lavaggio per la stagione estiva impostato
Programma di lavaggio per la stagione autunnale impostato
Programma di lavaggio per la stagione invernale impostato
Lavaggio
Nel menu Lavaggio è possibile selezionare e avviare programmi e programmi supplementari.
Un programma in esecuzione può essere interrotto con l'indicazione in percentuale del suo avanzamento.
31.01.2019 17:26:19
1|Programm 1
4|Programm 4
2|Programm 2
5|Programm 5
3|Programm 3
6|Programm 6
Pagina 1/2
Avviare il programma di lavaggio, vedere Avvio del programma dal display.
Assistenza
Nel menu Assistenza è possibile eseguire le funzioni manuali e avviare l'antigelo manuale.
31.01.2019 12:24:34
Comando manuale
Diagnosi
Assistenza
Il menu Assistenza comprende i seguenti sotto menu:
- Comando manuale (funzionamento manuale del portale, avvio manuale antigelo, funzionamento manuale sistema idrico)
- Diagnostica (solo gestore e personale dell'assistenza) Sono richiamate le funzioni di autodiagnosi dell'impianto
Impostazioni
Il menu Impostazioni contiene la gestione degli utenti e qui possono essere stabilite le impostazioni per l'impianto.
31.01.2019 12:01:29
Gestione utenti
Progr. lavaggio
impostazioni
Impianti
Generale
Impostazioni
Il menu Impostazioni comprende i seguenti sotto menu:
- Gestione utenti
- Impostazioni programmi di lavaggio (velocità del portale per la pulizia preliminare, spazzole, cura e asciugatura, impostazione della stagione)
- Impianti (detergente, alimentazione dell'acqua, comando porta, visualizzazione testo cliente Prio)
- Generali (impostazioni di data, ora e orari di apertura, selezione lingua, visualizzazione informazioni di sistema)
Info generali
Dal menu possono essere visualizzate le valutazioni sull'impianto e gli attuali livelli di riempimento dei detergenti.
31.01.2019 17:19:26
Contatore lav.
Ore di esercizio
Manut. diagnosi
Livelli riempim
detergente
Info generali
Il menu Info generali comprende i seguenti sotto menu:
- Contatore lavaggi (solo gestore): visualizzazione dei lavaggi eseguiti e interrotti
- Ore di esercizio
- Manutenzione diagnosi: intervallo della manutenzione successiva, informazioni di sistema, memoria errori, memoria eventi
- Livello di riempimento detergente: livello di riempimento in percentuale del detergente (opzionale)
Messaggi sul display
Durante l'esercizio dell'impianto possono essere visualizzati sul display i seguenti messaggi Push.
Errore critico
Errore critico
Pos. finale interno-esterno contemp., controllare finecorsa, informare assist.
F0212 31.01.2019 14:35:29
Messaggio 2/2
PERICOLO
Pericolo causato da errore critico
Spegnere l'impianto e informare l'assistenza.
Gli errori critici possono essere risolti solo da persone addestrate alle attività di assistenza per l'impianto.
Se sono presenti svariati errori, questi saranno visualizzati a scorrimento.
Con i tasti freccia è possibile passare tra le visualizzazioni.
Guasto
Guasto
U.a. barriera fot. centr.
Barriera fot. asciug. centr. controllare, pulire
I guasti sono errori che si presentano durante i programmi di lavaggio. Il programma di lavaggio viene interrotto e può essere ripreso dopo la risoluzione del guasto.
Se sono presenti più guasti, questi saranno visualizzati a scorri- mento.
Con i tasti freccia è possibile passare tra le visualizzazioni.
Una descrizione dettagliata per la risoluzione dei guasti è riportata nel capitolo Guida alla risoluzione dei guasti.
Evento
Evento
Pos. lavar. 2
No pos. base,
Un evento è un errore che compare quando non è attivo nessun programma di lavaggio.
Se sono presenti più eventi, questi saranno visualizzati a scorri- mento.
Con i tasti freccia è possibile passare tra le visualizzazioni.
Una descrizione dettagliata per la risoluzione dei guasti è riportata nel capitolo Guida alla risoluzione dei guasti.
Impianto non in posizione base
31.01.2019 17:10:46
Impianto non in posizione base! Premere il tasto per avviare l'impianto in pos. base
Questo messaggio compare quando un gruppo non si trova nella posizione di base.
Nota
Azionare il pulsante (> 2 secondi) oppure premere il tasto blu (> 2 secondi) per portare l'impianto in posizione di base.
Manutenzione prevista da eseguire
31.01.2019 13:43:30
Manutenzione, in scadenza prendere appuntamento
Questo messaggio compare quando un intervento di manuten- zione è imminente.
Nota
Concordare un appuntamento per la manutenzione con l'assistenza.
Messa in funzione
- Aprire le valvole di chiusura di acqua e aria compressa.
- Posizionare l'interruttore principale sul distributore di alimentazione su "1".
- Premere presso il pannello di comando il tasto blu della tensione di comando / impostazione base.
L'impianto è pronto per l'uso. Il veicolo da lavare può entrare.
Esercizio
△PERICOLO
Pericolo causato dalle parti dell'impianto in movimento
Se si presenta un pericolo per persone, oggetti e animali spegne-re immediatamente l'impianto premendo il tasto di Arresto d'emergenza.
ATTENZIONE
Pericolo di danneggiamento del veicolo causato dalla man- cata rimozione del detergente
Se dopo l'applicazione del detergente si verifica un guasto all'impianto di autolavaggio, dopo aver spento l'impianto, il detergente deve essere rimosso immediatamente spruzzando un'abbondante quantità di acqua, in modo da impedire danni alla vernice causati da un tempo di esposizione prolungato al detergente.
Nota
Negli impianti di lavaggio self service deve esserci sempre una persona raggiungibile che ha dimestichezza con l'impianto, in grado di mettere in pratica o iniziare le misure necessarie per impedire qualsiasi pericolo.
Attivazione dopo un arresto d'emergenza
Nota
Prima del reinserimento deve esser stata rimossa la causa dell'azionamento del tasto per l'arresto d'emergenza.
Persone e animali non devono sostare nell'area di lavoro. I veicoli devono essere fatti uscire dall'impianto.
②Tasto tensione di comando / impostazione base
- Sbloccare il pulsante di arresto d'emergenza tirandolo.
- Premere presso il pannello di comando il tasto blu della tensione di comando / impostazione base.
Nella posizione di base si accende il segnale verde del sema- foro di posizionamento "Avanti". L'impianto e nuovamente pronto per l'uso, il veicolo da lavare può entrare.

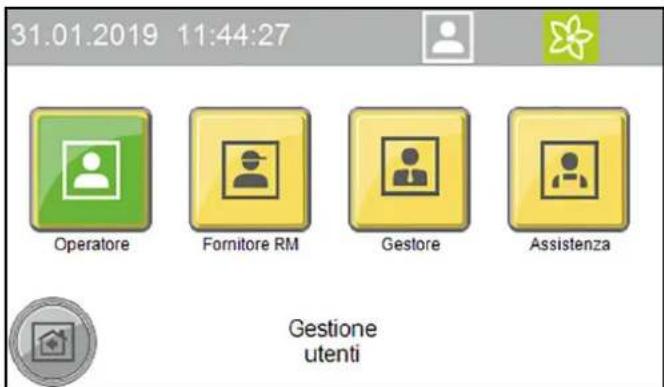

Accesso dell'utente dal display
- Nel menu principale selezionare Impostazioni / gestione utente.
Sono mostrati gli utenti possibili.
Si apre la finestra per l'immissione del codice.
Nella riga più in alto viene mostrato il simbolo dell'utente che ha eseguito l'accesso.
Nota
Il livello utente viene riportato automaticamente al menu Utente dopo 30 minuti di inattività.
Preparazione del veicolo
ATTENZIONE
Danneggiamento del veicolo e dell'impianto
Per evitare danneggiamenti al veicolo assicurarsi che siano state prese le seguenti precauzioni prima di avviare l'impianto.
- Chiudere finestrini, portiere e tettucci.
- Spingere le antenne verso il lato posteriore oppure richiuderle o rimuoverle.
- Ripiegare gli specchietti grandi o troppo sporgenti.
-
Verificare se il veicolo presenta parti libere o allentate e smontarle, ad es.:
-
Modanature
- Spoiler
- Paraurti
- Maniglie porte
- Tubi di scappamento
- Deflettori
- Corde piane
• Gomma di guarnizioni
● Parasole montati esternamente - Portapacchi
Introduzione del veicolo
Il semaforo di posizionamento aiuta il cliente dell'autolavaggio nel posizionamento corretto del veicolo.
①Guidare avanti
②Arrestarsi, posizione corretta
③Guidare indietro
- Posizionare il veicolo diritto e centralmente tra le rotaie di scorrimento.
Dopo il posizionamento
- Spegnere il motore.
- Ingranare la marcia.
- Per il cambio automatico selezionare la posizione "P".
- Tirare il freno a mano.
- Controllare che tutti gli avvisi Preparazione del veicolo siano spenti.
- Abbandonare il veicolo (tutte le persone).
- Avviare il programma di lavaggio a seconda del tipo di avvio.
Avvio del programma
Dal lettore di schede di lavaggio / lettore codici
Nota
L'esercizio con lettore di schede di lavaggio / lettore codici è descritto nelle istruzioni per l'uso separate del lettore di schede di lavaggio / lettore codici.
Avvio del programma dal display
- Premere il tasto "Lavaggio".


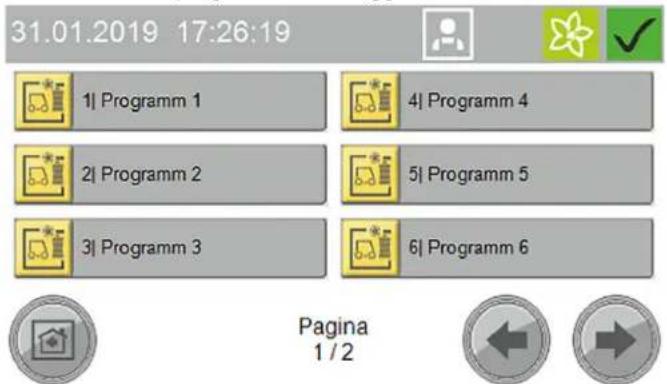

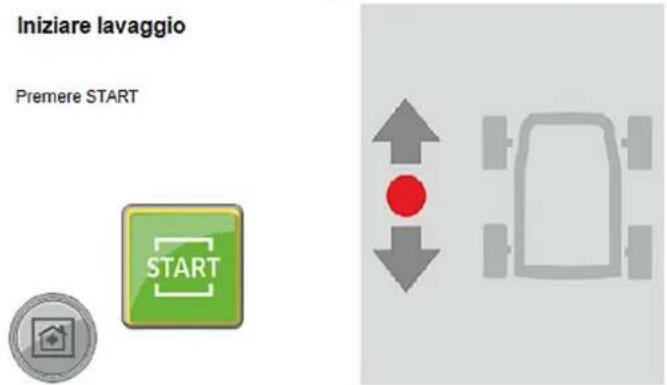

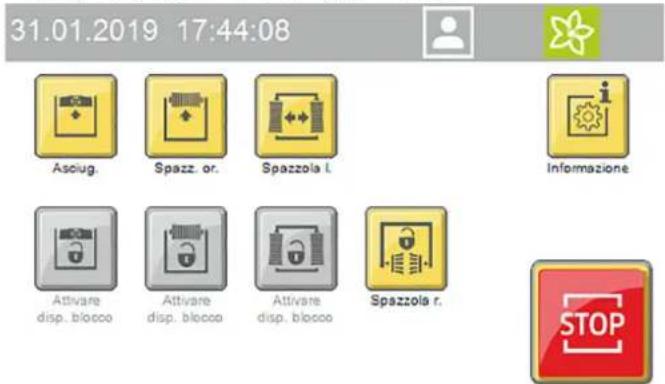

b Arresto / sollevamento spazzola orizzontale
c Arresto / spostamento verso l'esterno spazzole laterali
d Arresto spazzole ruote
Premere il tasto "Informazioni" per visualizzare le indicazioni di avanzamento del programma.
Interruzione del programma in corso
- Premere il tasto "Stop".
Il programma viene interrotto.
- Premere il tasto "Avvio" per proseguire nuovamente il programma.
Fine programma
Dopo la fine del programma sul semaforo di posizionamento viene indicato se il veicolo deve procedere in avanti o indietro per uscire dall'impianto.
- Far uscire il veicolo dall'impianto.
Comando manuale
Le funzioni manuali possono essere eseguite per i seguenti gruppi costruttivi:
- Portale - procedura
- Spazzola orizzontale - sollevamento e abbassamento, accensione e spegnimento
- Spazzole laterali - spostamento verso l'interno e l'esterno, accensione e spegnimento
- Asciugatore - sollevamento e abbassamento, accensione e spegnimento
- Spazzola ruote - estrazione e arretramento, accensione e spegnimento
- Nel menu principale selezionare Assistenza / Comando manuale / Portale manuale.
Si apre il menu delle funzioni manuali utilizzabili.
31.01.2019 10:54:58
Portale
Spozz. or
Spazzola I.
-
Selezionare il gruppo costruttivo.
Le funzioni manuali selezionabili sono mostrate in giallo. -
Avviare la funzione manuale.
Prima di poter selezionare un altro gruppo costruttivo deve essere deselezionato il gruppo selezionato in precedenza.
Rifornimento di detergenti di pulizia e cura
⚠AVVERTIMENTO
Pericolo dovuto a prodotti chimici
Rispettare le schede di sicurezza dei detergenti di pulizia e cura.
Nota
Per visualizzare il livello di riempimento premere sul display i pulsanti "Info generali" e "Livelli riempim. detergente", vedere Info generali.
La visualizzazione del livello di riempimento è opzionale.
①Tanica di riempimento da 10 litri
②Tubo di uscita
- Avvitare il tubo di uscita sulla tanica di riempimento.
- Aprire il serbatoio del detergente di pulizia o cura interessato.
- Riempire il serbatoio e richiuderlo.
Messa fuori servizio
Messa fuori servizio per un breve periodo
- Terminare il programma di lavaggio in corso.
- Lasciare l'interruttore principale su "1" in modo che il dispositivo antigelo opzionale possa restare attivato.
Messa fuori servizio a lungo termine
- Terminare il programma di lavaggio in corso.
- Drenare tutte le condutture dell'acqua se si prevede il gelo durante il periodo di fuori servizio.
- Posizionare l'interruttore principale su "0".
- Chiudere la conduttura dell'acqua.
- Chiudere la conduttura dell'aria compressa.
- Rimuovere i detergenti di pulizia e cura.
Messa fuori servizio con dispositivo antigelo automatico (opzione)
ATTENZIONE
Danneggiamento dell'impianto per dispositivo antigelo non attivato
In caso di pericolo di gelo assicurarsi che l'interruttore principale sia attivato e non sia stato inserito il tasto d'arresto d'emergenza. Se la temperatura scende sotto la minima saranno automaticamente eseguite le seguenti fasi:
- Il programma di lavaggio in corso viene portato a termine.
- Al termine del programma di lavaggio i tubi flessibili e i tubi degli ugelli del portale sono ventilati con aria compressa.
- L'inizio del programma di lavaggio successivo viene bloccato.
Nota
Una volta terminato il pericolo di gelata l'impianto viene automaticamente riportato nello stato di pronto per l'uso
Avvio manuale dello scarico dell'antigelo automatica ATTENZIONE
Danneggiamento dell'impianto per temperature inferiori al punto di congelamento
Eseguire la protezione antigelo sull'impianto.
Nota
Per gli impianti con antigelo automatico la protezione antigelo parte non appena è raggiunta la temperatura predefinita.
Portale manuale
Antigelo manuale
Acqua manuale
Comando manuale
- Nel menu principale selezionare Assistenza / Comando manuale.
- Premere il tasto "Antigelo manuale" per avviare la protezione antigelo.
L'antigelo viene avviato e nel display viene mostrato il tempo rimanente.
31.01.2019 13:25:20
60 °C
00:24:31
Antigelo manuale
Cura e manutenzione
Avvertenze per la manutenzione
Il fondamento per garantire la sicurezza d'esercizio dell'impianto è l'esecuzione di una manutenzione regolare conforme al piano di manutenzione.
⚠AVVERTIMENTO
Pericolo di lesioni causate dai movimenti delle macchine
Spegnere l'impianto prima di eseguire i lavori di riparazione e manutenzione.
Assicurare l'interruttore principale contro il reinserimento tramite, per esempio, un lucchetto.
⚠AVVERTIMENTO
Pericolo di lesione causato dalle condutture e dal serbatoio dell'aria compressa ancora sotto pressione dopo lo spegnimento dell'impianto
Scaricare la pressione prima di eseguire una qualsiasi attività sull'impianto.
Controllare la depressurizzazione sul manometro dell'unità di manutenzione.
⚠AVVERTIMENTO
Pericolo di lesione causato dal sistema di alta pressione ancora sotto pressione dopo lo spegnimento dell'impianto
Scaricare la pressione dal sistema di alta pressione prima di eseguire una qualsiasi attività sull'impianto.
△PERICOLO
Pericolo di lesioni causato da aria compressa, acqua ad alta pressione in uscita dagli ugelli e particelle di sporco scagliate in aria, o simili, nella zona delle spazzole in rotazione!
Le particelle di sporco o gli oggetti scagliati possono ferire persone e animali.
Aria compressa e acqua ad alta pressione possono essere ancora presenti anche con impianto disattivato.
Il pavimento del capannone deve essere mantenuto libero da oggetti sciolti.
Azionare con cautela l'impianto di aria compressa e il sistema di alta pressione.
Durante i lavori di manutenzione indossare degli occhiali di protezione.
Gruppi di destinazione della cura e della manutenzione
Chi deve eseguire le attività di ispezione, manutenzione e riparazione?
Gestore
I lavori che riportano la nota "Gestore" possono essere effettuati soltanto da persone adeguatamente formate in grado di controllare e sottoporre a manutenzione l'impianto in modo sicuro.
Servizio clienti
I lavori che riportano la nota "Servizio clienti" devono essere effettuati soltanto dagli installatori del servizio clienti o da installatori incaricati da Kärcher.
Contratto di manutenzione
Per poter garantire un funzionamento affidabile dell'impianto rac- comandiamo di stipulare un contratto di manutenzione. Rivolgersi al proprio Servizio clienti KÄRCHER competente.
Preparazione
La propria sicurezza e la sicurezza per altre persone richiede che il sistema venga spento durante i lavori di manutenzione e riparazione. Dato che non tutte le parti del sistema su cui eseguire manutenzione sono liberamente accessibili, alcuni componenti del sistema devono essere spostati durante i lavori di manutenzione e riparazione. A tale scopo è previsto il modo operativo "Comando manuale".
Il comando manuale viene eseguito dal display.
⚠PERICOLO
Pericolo di lesioni
La sequenza delle seguenti fasi di lavoro deve essere obbligatoriamente rispettata.
ATTENZIONE
Pericolo di danneggiamento causato dal comando manuale Non impiegare il comando manuale per i veicoli da lavare.
- Fare uscire il veicolo dall'impianto.
- Assicurarsi che nell'impianto non si trovino persone o animali.
- Attivare l'impianto.
- Sul display selezionare Comando manuale.
- Spostare i componenti dell'impianto.
- Spegnere l'impianto e assicurarlo contro la riaccensione.
- Eseguire le attività di manutenzione e riparazione.
①Cinghia di azionamento e puleggia della cinghia spazzola orizzontale
②Unità di manutenzione
③Riduttore di pressione inclinazione spazzole laterali
④Riduttore di pressione fissaggio spazzole laterali
⑤Riduttore di pressione lavaggio ruote
⑥Barriere fotocellule posizione del veicolo 1
⑦Barriere fotocellule posizione del veicolo 2
⑧Barriere fotocellule rilevamento ruote
⑨Finecorsa portale inizio avanzamento
⑩Finecorsa portale fine avanzamento
⑪ Finecorsa inferiore spazzola orizzontale
⑫Finecorsa interruttore porte colonna 1
⑬Finecorsa superiore spazzola orizzontale
Vista d'insieme per la manutenzione della parte posteriore del portale
① Interruttore di sovraccarico deviazione spazzole laterali
②Barriere fotocellule asciugatore orizzontale
③Cinghia di azionamento e puleggia dell'asciugatore orizzonta-
le
④Finecorsa superiore asciugatore orizzontale
⑤Finecorsa inferiore asciugatore orizzontale
Vista d'insieme per la manutenzione del capannone
① Finecorsa meccanico posizione finale fuoriuscita portale
②Finecorsa meccanico posizione finale rientro portale
③Filtro per sporco acqua dolce
④Filtro per sporco acqua industriale
⑤Barriere fotocellule ingresso e uscita del capannone

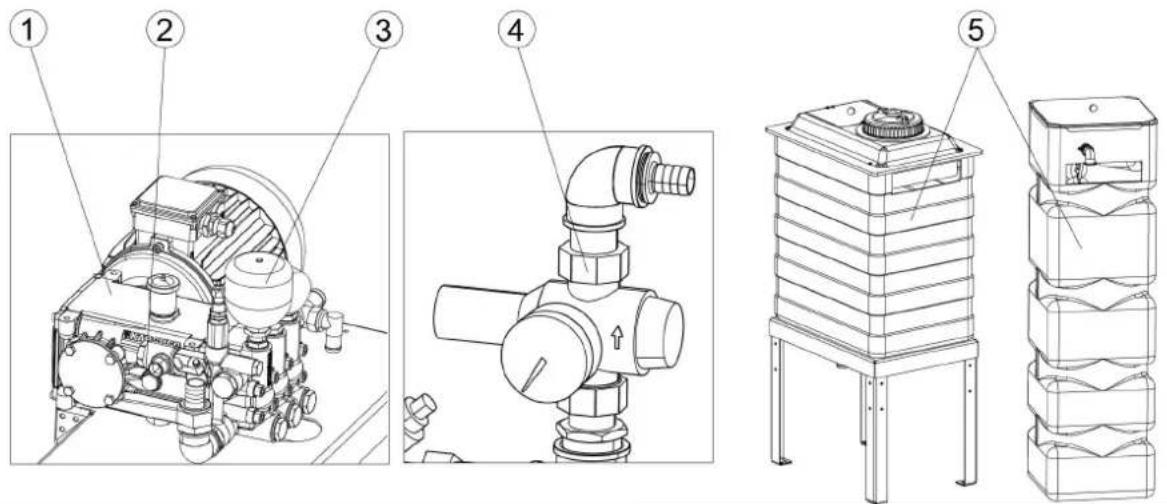

Panoramica della manutenzione zona macchine
①Pompa ad alta pressione
②Indicatore del livello dell'olio
③Accumulatore a pressione
④Riduttore di pressione
⑤ Serbatoio acqua pulita
Piano di manutenzione giornaliero
| Gruppo Attività Esecuzione Gruppo di de- | stinazione | ||
| Tasto di arresto d'emergenza Interruttore di sicurezza | Verifica Avviare il programma | di lavaggio, azionare il tasto di arresto d'emergenza o l'interruttore di sicurezza, l'impianto deve arrestarsi, poi riaccendere l'impianto, vedere il capitolo Attivazione dopo un arresto d'emergenza. | Gestore |
| Controllare i cartelli con le note di comando e l'utilizzo conforme alla destinazione | Avvertenze per il cliente self service (solo per impianti self service) | Controllare la completezza e la leggibilità dei cartelli. Sostituire i cartelli danneggiati. | Gestore |
| Serbatoi dei detergenti di pulizia e cura | Controllare il livello di riempimento | Rabboccare o sostituire secondo necessità. Gestore | |
| Tubi dalla pompa ad alta pressione all'impianto di autolavaggio | Verifica Verificare la presenza | di eventuali danni nei tubi. Sostituire immediatamente i tubi flessibili difettosi. Pericolo di incidente. | Gestore |
| Ugelli spruzzo/setacci Verificare la | presenza di ostruzioni | Controllo visivo (valutare lo spettro di spruzzo), pulire se necessario. | Gestore |
| Eliminazione intasamento Attenzione: non scambiare gli ugelli.Svitare gli ugelli singolarmente per evitare uno scambio.Pulirli con aria compressa o metterli in una soluzione detergente, quindi pulirli con una spazzola o un ago.Riavvitare gli ugelli. | Gestore | ||
| Barriere fotocellule Controllare che | non sia presente sporco, pulire se necessario | Per lo sporco leggero, pulire le barriere fotocellule con un panno umido senza detergente con una leggera pressione. In caso di sporco persistente, spruzzare il panno con un detergente delicato. | Gestore |
| Finecorsa Controllo visivo Controllare la presenza di danni meccanici e che sia saldamente in sede. | Gestore | ||
| Spazzole laterali, spazzola orizzontale, spazzole ruote | Verificare la presenza di corpi estranei | Controllo visivo, rimuovere i corpi esterni presenti, pulire le spazzole sporche con l'idropulitrice. | Gestore |
| Circuiti di lavaggio e spruzzo Controllare l'alimentazione dell'acqua | Durante il lavaggio controllare se è presente acqua a sufficienza per il lavaggio del veicolo.Se l'acqua è scarsa o assente possono verificarsi dei danni al veicolo in lavaggio. | Gestore | |
| Semaforo di posizionamento | Controllo del funzionamento | Interrompere le barriere fotocellule di "Posizione 1" e "Posizione 2". Per la posizione delle barriere fotocellule, vedere il capitolo Vista d'insieme per la manutenzione della parte anteriore.Il semaforo di posizionamento deve mostrare il se-gnale corrispondente. | Gestore |
Piano di manutenzione settimanale o dopo 500 lavaggi del veicolo
| Gruppo Attività Correzione Gruppo di de- | stinazione | ||
| Rulli spazzole orizzontali Rulli spazzole laterali | Controllo visivo Controllare lo | concentricità dell'albero delle spazzo-la. Controllare che le spazzole siano salde in sede. Controllare l'usura delle spazzole. Lunghezza minima setola = Condizione da nuova meno 50 mm Se necessario sostituire le spazzole. | Gestore |
| Tubi flessibili e tubazioni delle linee di alimentazione | Controllo visivo Controllare la | tenuta. Gestore | Servizio clienti |
| Pompa/e ad alta pressione | Controllo tenuta | Controllate la tenuta delle pompe e del sistema di condutture. Informare il servizio assistenza in caso di perdita d'olio o se si verifica una perdita di oltre 10 gocce d'acqua al minuto. | Gestore |
| Controllo del livello dell'olio | Impostare il livello al centro dell'indicatore del livello dell'olio. Rabboccare con olio se necessario (ordine n. 6.288-020.0) e informare immediatamente il servizio assistenza. | Gestore | |
| Controllo dell'accumulatore a pressione | Se la pompa ad alta pressione vibra più del solito, l'accumulatore a pressione è difettoso. Informare il servizio clienti. | Gestore Servizio clienti | |
| Serbatoio acqua pulita Controllo della valvola a galleggiante | Controllare il funzionamento della valvola a galleggiante (vedere "Lavori di manutenzione"). | Gestore | |
| Pannello di comando con display Pulizia / manutenzione Pulire la superficie con un panno umido, in caso di sporco persistente, spruzzare il panno con un deter-gente e pulirla | Gestore | ||
| Impianto rivestimento / vetrata Pulizia | Spruzzare la superficie con un detergente acido e pu-lire con un panno morbido, quindi risciacquare con acqua pulita e rimuovere con un tergivetri | Gestore | |
Piano di manutenzione dopo 1000 lavaggi
| Gruppo | Attività | Esecuzione | Gruppo di destinazione |
| Rotelle dei rulli delle spazzole lat-rali | Controllo visivo Controllare il | gioco muovendo le spazzole laterali.In caso di gioco eccessivo tra carrello e guida contat-tare il servizio assistenza. | GestoreServizio clienti |
| Viti delle guide di spazzola orizzon-tale e asciugatore orizzontale | Serrare nuovamente | Controllare che le viti siano strette in sede e all'occor-renza serrarle.Coppia di serraggio 25 Nm | GestoreServizio clienti |
Piano di manutenzione mensile o dopo 2000 lavaggi
| Gruppo Attività Correzione Gruppo di de- | stinazione | ||
| Unità di manutenzione | Pulire il filtro | Disattivare l'aria compressa e spostare in dentro e in fuori l'impianto lavaruote in comando manuale fino a ridurre la pressione.Sul manometro controllare che l'impianto sia privo di pressione.Svitare il contenitore filtro, rimuovere l'inserto filtrante, pulire il filtro con aria compressa, rimontare il filtro, avvitare il contenitore filtro. | Gestore |
| Filtro per sporco acqua industriale e acqua dolce | Pulizia Disattivare l'afflusso d'acqua, svitare il coperchio del filtro per sporco, rimuovere il filtro, sciacquare il filtro con acqua, rimontare il filtro, avvitare il coperchio. | Gestore | |
| Riduttore di pressione | Pulizia del setaccio | Vedere i “lavori di manutenzione”. | Gestore |
| Spazzola orizzontale e asciugatore orizzontale | Controllo visivo della cinghiadi azionamento | Controllare la condizione della cinghiia di azionamento e all'occorrenza sostituirla. | Servizio clienti |
| Gruppo | Attività | Correzione | Gruppo di destinazione |
| Tutti i finecorsa Controllare il fissaggio e la distanza | gio e la distanza | Misurare con uno spessimetro la distanza tra il fine-corsa e il flag di commutazione.Se necessario, impostare il finecorsa regolando en-trambi i dadi di plastica.Distanze del finecorsa:∅30 mm = 5,0 mm∅18 mm = 2,0 mmAvanzare il contatore spazzole laterali∅12 mm = 3,0/ ±0,1 mmSollevare il contatore spazzola orizzontale/asciugatore orizzontale∅12 mm = 3,5/ ±0,1 mm | Servizio clienti |
| Capannone di lavaggio Pulizia Spruzzare superfici come pavimento, pareti, piastrel-le con un detergente acido, lasciare agire, pulire usando un panno morbido (bianco) e risciacquare con acqua pulita. | Gestore | ||
Piano di manutenzione semestrale o dopo 5000 lavaggi
| Gruppo | Attività | Correzione | Gruppo di destinazione |
| Cavi e tubi flessibili presso: supporto energia oppure catena di movimentazione oppure trascinamento dei cavi | Controllo visivo Stato di tubi flessibili e cavi. Ermeticità di tubi flessibili ed elementi di raccordo. | Gestore | |
| Spazzole laterali, spazzola orizzontale, spazzole ruote | Pulizia a fondo Spruzzare le spazzole con un detergente (prepulitore o detergente per capannone), lasciare agire e sciacquare accuratamente con idropulitrice e acqua calda a una temperatura massima di 40°C | Gestore |
Piano di manutenzione annuale o dopo 10000 lavaggi
| Gruppo | Attività | Correzione | Gruppo di destinazione |
| Traversa per self service | Controllare l'usura della cremagliera | GestoreServizio clienti | |
| Spazzole lavaruote | Controllo visivo Sostituire le spazzole dopo circa 15000 lavaggi.Sostituire le spazzole lavaruote: Allentare le viti all'interno degli anelli portasetole, rimuovere le spazzole lavaruote, inserire nuove spazzole lavaruote e fissar-le con le viti. | GestoreServizio clienti | |
| Impianto ad alta pressione | Verifica di sicurezza | Eseguire un controllo di sicurezza secondo le diretti-ve per gli emettitori di liquidi. | Servizio assistenza competente |
Lavori di manutenzione

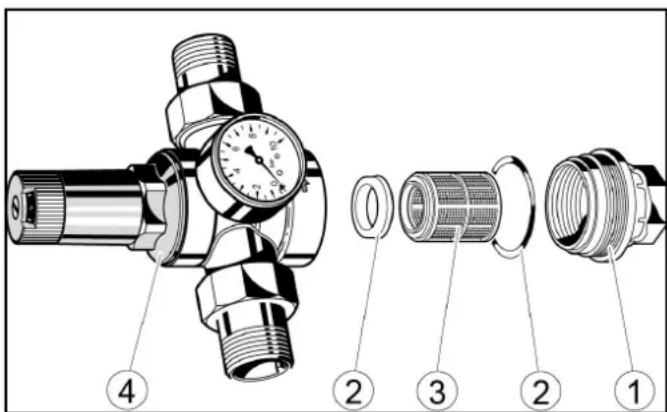

Pulizia del setaccio del riduttore di pressione
- Chiudere l'alimentazione dell'acqua.
- Svitare il coperchio.
- Estrarre il setaccio e sciacquare con acqua.
- Inserire il setaccio nel riduttore di pressione. Controllare che le guarnizioni siano inserite correttamente.
- Avvitare e serrare il coperchio.
①Coperchio
②Guarnizione
③Setaccio
④Riduttore di pressione

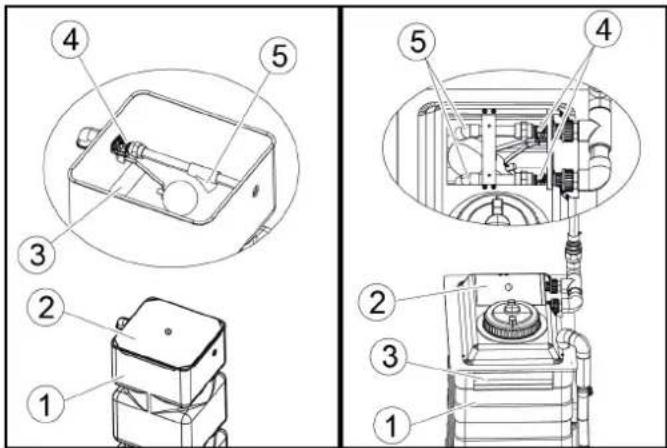

Controllo della valvola a galleggiante
- Controllare se fuoriesce dell'acqua dall'apertura di troppo pieno.
① Serbatoio acqua pulita
②Coperchio
③Apertura di troppo pieno
④Valvola a galleggiante
⑤Scarico
2. Rimuovere il coperchio del serbatoio dell'acqua pulita.
3. Controllare se la valvola a galleggiante si chiude completamente quando l'acqua dolce è piena.
Nota
Quando la valvola a galleggiante è completamente chiusa, dallo scarico non fuoriesce acqua.
- Riapplicare il coperchio.
Guida alla risoluzione dei guasti
⚠AVVERTIMENTO
Pericolo di lesioni causate dai movimenti delle macchine
Spegnere l'impianto prima di eseguire i lavori di riparazione e manutenzione.
Assicurare l'interruttore principale contro il reinserimento tramite, per esempio, un lucchetto.
⚠AVVERTIMENTO
Pericolo di lesione causato dalle condutture e dal serbatoio dell'aria compressa ancora sotto pressione dopo lo spegnimento dell'impianto
Scaricare la pressione prima di eseguire una qualsiasi attività sull'impianto.
Controllare la depressurizzazione sul manometro dell'unità di manutenzione.
⚠AVVERTIMENTO
Pericolo di lesione causato dal sistema di alta pressione ancora sotto pressione dopo lo spegnimento dell'impianto
Scaricare la pressione dal sistema di alta pressione prima di eseguire una qualsiasi attività sull'impianto.
Gruppo di destinazione per la rimozione del guasto Chi deve intervenire per risolvere il guasto?
Gestore
I lavori che riportano la nota "Gestore" possono essere effettuati soltanto da persone adeguatamente formate in grado di controllare e sottoporre a manutenzione l'impianto in modo sicuro.
Elettricista specializzato
Gli elettricisti specializzati sono persone con una qualifica professionale nel settore elettrotecnico.
Servizio clienti
I lavori che riportano la nota "Servizio clienti" devono essere effettuati soltanto dagli installatori del servizio clienti o da installatori incaricati da Kärcher.
Visualizzazioni dei guasti sul display
Nota
I guasti con causa e rimedio sono mostrati in testo chiaro nel display.
Errore critico
S.1.2 finecorsa illogico
Pos. finale interno-esterno contemp., controllare finecorsa, informare assist.
F0212 31.01.2019 14:35:29
Messaggio 2/2
Eliminare il guasto come visualizzato e confermare con il tasto OK.
Visualizzazioni sul semaforo di posizionamento
| Visualizzazione Codice | di lam-peg-giamento | Causa Rimedio | ||
 |  | Lam-peggia-mento alternato | Coman-do ma-nualeattivo | Messaggio |
 | Illumi-nato | Lavaggioin corso | Messaggio | |
 | Illumi-nato | Lavaggioarrestato | Messaggio | |
 |  | Lam-peggia-mento alternato | Errore at-tivo | Eliminazione er-rore |
 |  | Lam-peggia-mentobreve | Arresto diemergen-za attivo | Stabilire la causae sbloccare il ta-sto di arrestod'emergenza |
| Visualizzazione Codice | di lam-peg-giamen to | Causa Rimedio | |
 | Illumi-nato | Avanzare la posizio-ne | |
 | Illumi-nato | Arrestare il posizio-namento | |
 | Illumi-nato | Indietreg-giare il posizio-namento | |
 | STOP↓ | Lam-peg-giante | Lavaggio terminato |
 | STOP↓ | Lam-peg-giante | Lavaggio terminato |
Guasti senza indicazione
| Errore Causa Correzione Responsabile | |||
| Capacità di pulizia insufficiente | Detergente scarso o assentePressione aria nella linea di alimentazione scarsa o assenteSpazzole usurate | ● Controllare il livello di riempimento del detergente, se necessario rabboccare, sfiatare la pompa dosatrice.● Controllare la pressione aria, se necessario regolare (0,6 MPa (6 bar) sul manometro dell'unità di manutenzione).● Pulire il filtro di aspirazione del detergente, controllare la presenza di danni sulle tubazioni del detergente.● Controllare le spazzole, eventualmente sostituirle. | Gestore |
| La pompa alta pressione non raggiunge pressione | Perdita nel sistema di tubazioni lato aspirazioneMancanza d'acqua | ● Controllare i raccordi a vite e i tubi flessibili.● Risolvere il problema della mancanza d'acqua. | Gestore, Servizio clienti |
| L'indicatore del manometro della pompa ad alta pressione oscilla fortemente | La pompa aspira ariaAccumulatore a pressione difettoso | ● Controllare la linea di aspirazione.● Sostituire l'accumulatore a pressione. | Servizio clienti |
| La valvola di sicurezza della pompa ad alta pressione si apre | Ugelli dell'impianto di autolavaggio intasati | ● Controllare, pulire, sostituire gli ugelli. | Gestore |
| Tubo flessibile o valvola ad alta pressione intasati | ● Rimuovere l'intasamento. Servizio clienti | ||
| Errore | Causa | Correzione | Responsabile |
| L'acqua in uscita dagli ugelli e scarsa o assente | Filtro per sporco intasatoPressione dell'acqua insufficiente Ugello intasatoAria nella pompa centrifugaElettrovalvola o linee di alimentazione intasate | Pulire il filtro per sporcoControllare la pressione dell'afflusso d'acqua e le pompePulire gli ugelli con aria compressaSpurgare la pompa centrifuga allentando la vite di sfiatoControllare ed eventualmente riparare l'elettrovalvola e le linee di alimentazione (acqua e corrente) | Gestore |
| Dopo il lavaggio continua a uscire acqua dagli ugelli | Elettrovalvola sporca | Pulire l'elettrovalvola | Servizio clienti |
| Asciugatura insufficiente Coadiuvante di asciugatura eccessivo o scarsoCoadiuvante di asciugatura erratoPressione aria scarsa o assente | Incrementare o ridurre il dosaggioControllare il livello di riempimento del detergentePulire il filtro di aspirazioneSfiatare la pompa dosatriceUtilizzare il coadiuvante di asciugatura originale della KärcherControllare il funzionamento della soffiante di asciugatura | Gestore | |
| La spazzole lavaruote non gira | L'interruttore salvamotore nell'armadio elettrico è scattatoPressione di contatto troppo alta | Controllare l'interruttore salvamotore nell'armadio elettricoRidurre la pressione di contatto sul riduttore di pressione per il lavaggio ruote | Gestore |
| Fuoriuscita della spazzole lavaruote troppo lenta o assente | Pressione aria scarsa o assente | Controllare la pressione aria, regolare all'occorrenzaAumentare la pressione di contatto sul riduttore di pressione per il lavaggio ruote | Gestore, Servizio clienti |
| Fuoriuscita della spazzole lavaruote nel punto sbagliato | Barriere fotocellule sporche | Pulire le barriere fotocellule, se necessario controllare l'impostazione | Gestore |
| Spazzole rapidamente sporche | Dosaggio shampoo troppo basso | Regolare il dosaggio dello shampooControllare la mancanza di acqua, impostarla all'occorrenza | Gestore |
| Rotazione dei tubi degli ugelli del lavaggio sottoscocca troppo lenta/veloce o assente | Pressione aria scarsa o assenteUnità rotante troppo sporcaValvole regolate in modo errato | Controllare la pressione aria nelle linee di alimentazione, regolare all'occorrenzaPulire l'unità rotanteRegolare nuovamente le valvole | Gestore, Servizio clienti |
| Impianto non attivabile Errore | nell'alimentazione di tensione | Per un'alimentazione di tensione senza errori conformarsi ai valori di allaccia-mento | Gestore, elettricista |

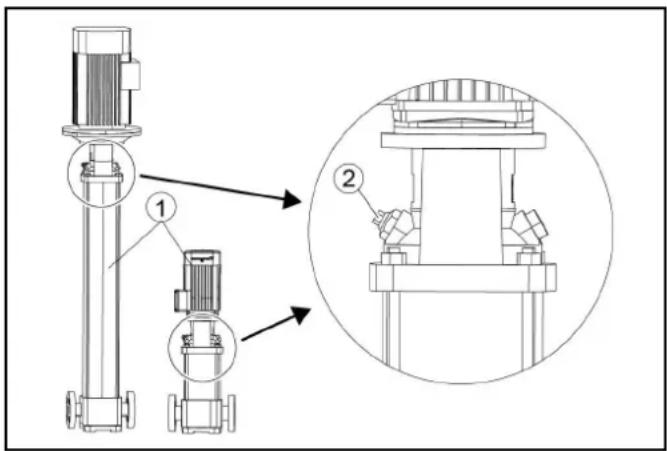

Sfiatare la pompa centrifuga
- Allentare la vite di sfiato.
①Pompa centrifuga
②Vite di sfiato
2. Se fuoriesce dell'acqua, riavvitare la vite di sfiato.
Garanzia
Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali
guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)
Dati tecnici
| CW 3 / CW 5(CWB 3/1) | CW 3 / CW 5(CWB 3/2) | CW 3 / CW 5(CWB 3/3) | ||
| Dimensioni impianto | ||||
| Altezza di lavaggio mm 2100, 2200, 2300 2400, 2500, 2600 2700, 2800, 2900 | ||||
| Altezza telaio mm 2900 3200 3500 | ||||
| Altezza totale mm 2930, 3030, 3130 3230, 3330, 3430 3530, 3630, 3730 | ||||
| Larghezza telaio mm 3500 3500 3500 | ||||
| Larghezza totale spazzole laterali mm 4040 4040 4040 | ||||
| Larghezza totale protezione antispruzzo mm 4060 4060 4060 | ||||
| Profondità del telaio / Profondità con spazzole in rotazione mm 1600 / 2170 1600 / 2170 1600 / 2170 | ||||
| Lunghezza totale capannone corto mm 2070 2070 2070 | ||||
| Larghezza impianto all'altezza specchio | mm 2450 2450 2450 | |||
| Larghezza impianto nella zona del lavaggio ruote | mm 2100 2100 2100 | |||
| Larghezza pista rotaie di scorrimento | mm | 2550, 2700, 2800 | 2550, 2700, 2800 | 2550, 2700, 2800 |
| Larghezza capannone con distanza di sicurezza | mm 4500 4500 4500 | |||
| Spazzole di lavaggio | ||||
| Diametro spazzole laterale | mm | 975 | 975 | 975 |
| Numero di giri delle spazzole | 1/min | 107 | 107 | 107 |
| Diametro spazzole orizzontali | mm | 975 | 975 | 975 |
| Numero di giri delle spazzole orizzontali | 1/min | 127 | 127 | 127 |
| Velocità del portale | m/min | 0 - 24 | 0 - 24 | 0 - 24 |
| Collegamento elettrico | ||||
| Tensione di rete | V | 400 | 400 | 400 |
| Frequenza | Hz | 50 | 50 | 50 |
| Potenza assorbita dalla rete | kW | 10-16 | 10-16 | 10-16 |
| Fusibile dispositivo di comando max. | A | 35-50 | 35-50 | 35-50 |
| Collegamento idrico | ||||
| Diametro nominale | Pollici | 1 | 1 | 1 |
| Pressione flusso secondo DIN 1988 (con 100 l/min) | MPa | 0,4 - 0,6 | 0,4 - 0,6 | 0,4 - 0,6 |
| Temperatura max. | °C | 50 | 50 | 50 |
| Attacco utensile ad aria compressa | ||||
| Diametro nominale | Pollici | 1/2 | 1/2 | 1/2 |
| Pressione | MPa | 0,6 - 0,8 | 0,6 - 0,8 | 0,6 - 0,8 |
| Consumo / Lavaggio (senza dispositivo antigelo, in base al programma con veicolo lungo 4,5 m) | I | 50 | 50 | 50 |
| Consumo con antigelo, circa | I | 700 | 700 | 700 |
| Valori rilevati secondo EN 60335-2-79 | ||||
| Livello sonoro processo di lavaggio con asciugatura | dB(A) | 87 | 87 | 87 |
| Livello sonoro solo funzionamento asciugatrice | dB(A) | 91 | 91 | 91 |
| Modulo di alta pressione del livello sonoro | dB(A) | 86 | 86 | 86 |
| Potenza sonora processo di lavaggio con asciugatura | dB(A) | 101 | 101 | 101 |
| Potenza sonora solo funzionamento asciugatrice | dB(A) | 105 | 105 | 105 |
| Potenza sonora modulo alta pressione | dB(A) | 101 | 101 | 101 |
| Incertezza | dB(A) | 3 | 3 | 3 |
Con riserva di modifiche tecniche.
Consumo di acqua e consumo di detergente
Il consumo di acqua dipende dalla lunghezza del veicolo, dalle dotazioni dell'impianto e dal programma di lavaggio. I valori forniti sono un esempio di consumo per lavaggio veicolo.
Nota
Condizioni limite:
• Lunghezza del veicolo 4,5 m
Dichiarazione di conformità UE
Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.
Prodotto: Impianti di autolavaggio
Tipo: 1.534-xxx
Direttive UE pertinenti
2006/42/CE (+2009/127/EG)
2014/30/UE
2009/125/CE + 2009/1781
Norme armonizzate applicate
EN ISO 12100
EN 17281
EN 60204-1
EN 61000-6-2: 2005 + AC: 2005
EN 61000-6-4: 2007 + A1: 2001
I firmatari agiscono per incarico e con delega della direzione.
H. Jenner
Responsabile della documentazione:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
