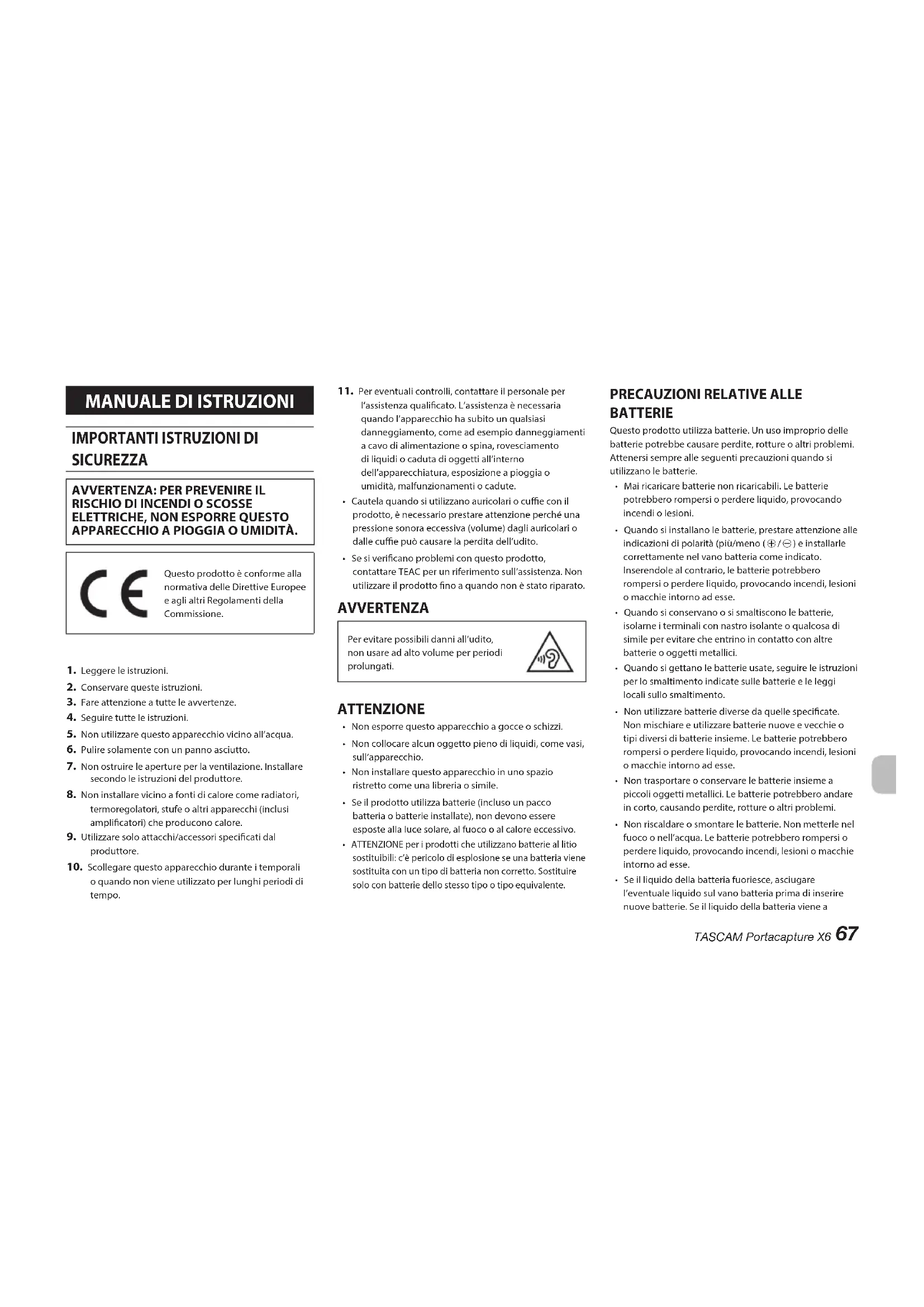

Introduzione

Grazie per aver acquistato TASCAM Portacapture X6.

Prima di utilizzare questa unità, leggere attentamente questo manuale di istruzioni in modo da poterla utilizzare correttamente e goderla per molti anni. Dopo aver terminato la lettura di questo manuale, si prega di conservarlo in un luogo sicuro per future consultazioni.

È inoltre possibile scaricare questo manuale di istruzioni e il manuale di riferimento dal sito TASCAM.

Nota sul manuale di riferimento

Questo manuale di istruzioni spiega le funzioni principali di questa unità. Consultare il manuale di riferimento per informazioni su tutte le funzioni dell'unità.

È possibile scaricare il manuale di riferimento dal sito TASCAM.

Non è stato preparato un Manuale di riferimento in russo, quindi fare riferimento ai materiali in inglese o in un'altra lingua.

Portacapture X6

https://tascam.jp/int/product/portacapture_x6/docs

Contents

IMPORTANTI ISTRUZIONI DI SICUREZZA......67

Introduzione....69

Nota sul manuale di riferimento....69

Articoli inclusi con questo prodotto....70

Accessori venduti separatamente....70

Nome delle parti....71

Guida di avvio rapido....72

Impostazione dei microfoni incorporati ....72

Inserimento di card microSD....72

Accendere l'unità....72

Accensione e spegnimento:....73

Impostazione della lingua, della data e dell'ora..73

Formattazione (inizializzazione) delle card microSD....73

Operazioni di base sullo schermo 74

Registrazione e riproduzione....75

Funzionalità utili 77

LAUNCHER....77

Controllo di questa unità da uno smartphone..78

Collegamento della telecamera....78

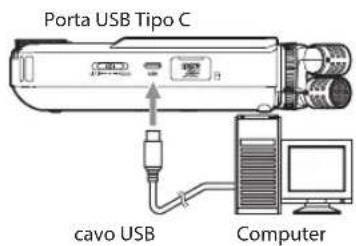

Collegamento di computer e smartphone tramite USB....78

Risoluzione dei problemi....79

Precauzioni per il posizionamento e l'uso......80

Attenzione alla condensa....80

Pulizia dell'apparecchio 80

Informazioni sul servizio di assistenza clienti TASCAM....81

Specifiche/valori nominali 81

Specifiche del registratore 81

Misurazioni ingresso audio analogico ....81

Uscita audio analogica 81

USB....82

Audio USB 82

Connettore per dispositivi Bluetooth ....82

Altro....82

Le informazioni sui prodotti in questo manuale sono fornite solo a scopo esemplificativo e non indicano alcuna garanzia contro le violazioni dei diritti di proprietà intellettuale di terzi e altri diritti ad essi correlati. TEAC Corporation non si assume alcuna responsabilità per violazioni dei diritti di proprietà intellettuale di terzi o altre responsabilità che si verificano a seguito dell'uso di questo prodotto.

Le proprietà protette da copyright di terzi non possono essere utilizzate per scopi diversi dal godimento personale e simili, senza l'autorizzazione dei proprietari dei diritti riconosciuti dalla legge sul copyright. Utilizzare sempre questa attrezzatura in modo appropriato. TEAC Corporation non si assume alcuna responsabilità per violazioni dei diritti commesse dagli utenti di questo prodotto.

Articoli inclusi con questo prodotto

Questo prodotto include i seguenti elementi. Conservare la scatola e il materiale di imballaggio per il trasporto futuro.

Contattare il negozio in cui è stata acquistata questa unità se uno qualsiasi di questi articoli manca o è stato danneggiato durante il trasporto.

Unità principale × 1 Batterie AA alcaline × 4

Guida alla registrazione di Manuale di istruzioni TASCAM ID × 1 × 1

(questo documento inclusa la garanzia)

Accessori venduti separatamente

Questo prodotto non include i seguenti articoli. Si prega di acquistare tutto ciò di cui si ha bisogno per i propri usi.

• Card microSD
  Sono necessarie per registrare e riprodurre file con questa unità.
  Un elenco di card microSD testate per l'uso con questa unità è disponibile sul sito Web TASCAM (https://tascam.jp/int/product/portacapture_x6/docs). In alternativa, contattare il servizio di assistenza clienti TASCAM.

- Cavi USB (per comunicazione o trasmissione dati) È necessario preparare un cavo USB per collegare questa unità a un computer (Windows/Mac) o uno smartphone.

- Non è possibile utilizzare cavi USB progettati solo per la ricarica.

Connessione a un dispositivo iOS con una porta Lightning

Sono necessari un adattatore per fotocamera Apple da Lightning a USB originale e un cavo da tipo A a tipo C disponibili in commercio.

Collegamento a un computer o smartphone con una porta USB di tipo C.

È necessario un cavo da tipo C a tipo C disponibile in commercio.

Collegamento a uno smartphone con una porta USB micro-B

È necessario un cavo da micro-B a tipo C disponibile in commercio.

Collegamento a un computer con una porta USB di tipo A

È necessario un cavo da tipo A a tipo C disponibile in commercio.

- Adattatore AC PS-P520U

È necessario per far funzionare questa unità utilizzando l'alimentazione AC.

NOTA

Questa unità non dispone di una funzione di ricarica della batteria quando si utilizza un adattatore AC.

● Adattatore Bluetooth AK-BT1

È necessario per controllare questa unità da uno smartphone utilizzando la connessione Bluetooth.

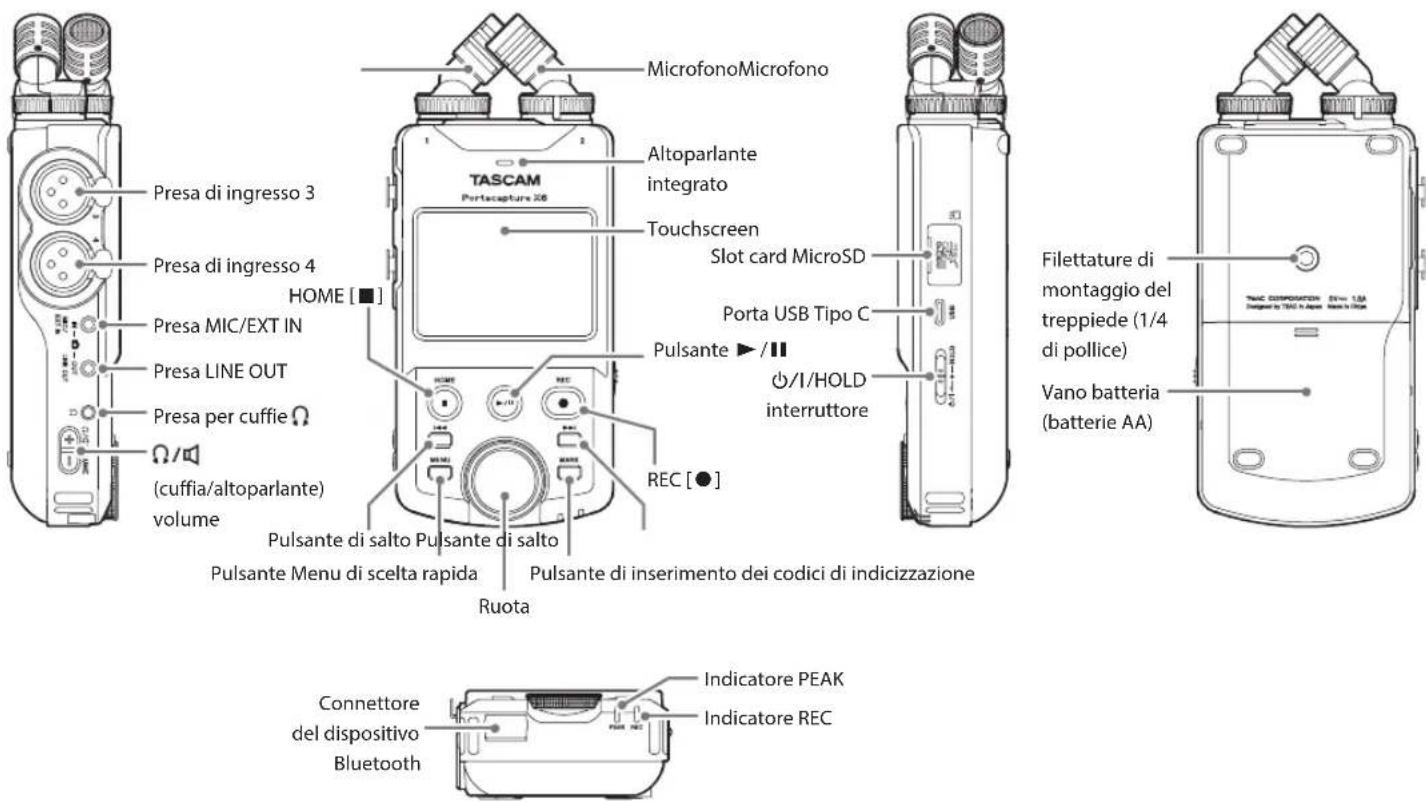

Nome delle parti

Connettore del dispositivo Bluetooth:

Collegare e utilizza un adattatore Bluetooth AK-BT1 qui (vedere

"Controllo di questa unità da uno smartphone" a pagina 78)

Presa di ingresso 3/4:

Collegare altri microfoni o dispositivi di uscita di linea per utilizzarli (XLR)

TASCAM Portacapture X6

Guida di avvio rapido

Impostazione dei microfoni incorporati

Utilizzo dei microfoni incorporati

I microfoni incorporati di questa unità sono regolabili, consentendo di modificare il formato del microfono impostandone gli angoli.

Vero metodo X-Y

Ciò consente la registrazione con un campo stereo chiaro e una differenza di fase ridotta.

Metodo A-B

Ciò consente la registrazione con un ampio campo stereo da sinistra a destra.

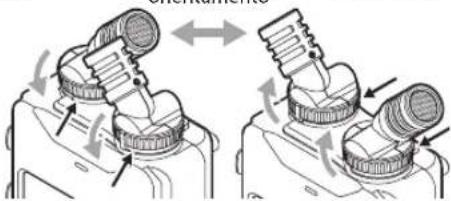

Metodo True Ruotare i microfoni per cambiare il loro X-Y orientamento Metodo A-B

Tenere gli anelli indicati dalle frecce nere e ruotare i microfoni incorporati per cambiarne l'angolazione. I microfoni incorporati non saranno impostati correttamente se i loro anelli non sono stati ruotati fino a quando non sono bloccati.

Inserimento di card microSD

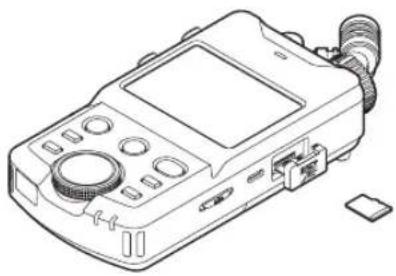

Aprire il coperchio del vano microSD e inserire una card microSD.

Questa unità può essere alimentata in due modi: con batterie AA o con alimentazione esterna tramite la porta USB.

Utilizzo di batterie AA

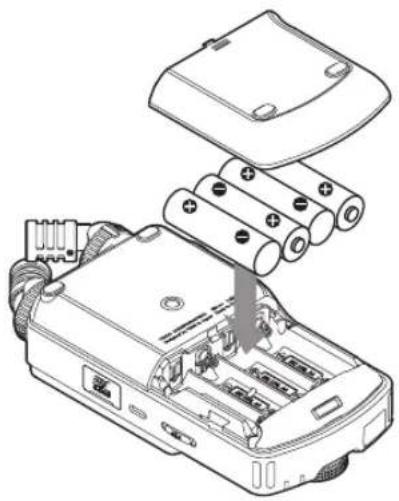

1. Rimuovere il coperchio del vano batterie e inserire 4 batterie AA con i loro contrassegni ⊕ e ⊖ orientati come mostrato.

2. Rimontare il coperchio del vano batteria.

• Questa unità non può ricaricare le batterie Ni-MH. Utilizzare un caricabatterie disponibile in commercio.
• Le batterie alcaline incluse servono a verificare il funzionamento dell'unità e potrebbero non durare molto a lungo.

Utilizzo di alimentazione esterna

Collegare la porta USB dell'unità a un alimentatore esterno.

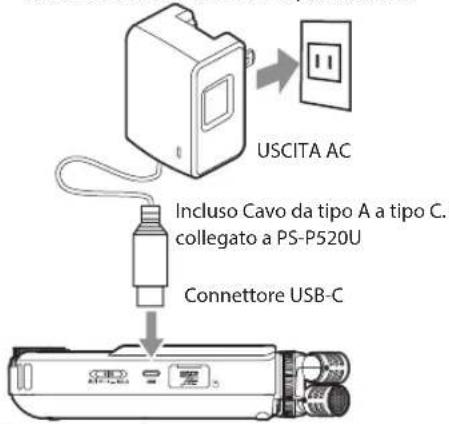

La seguente illustrazione è un esempio di collegamento di un adattatore AC PS-P520U (venduto separatamente) all'unità.

TASCAM PS-P520U (venduto separatamente)

USCITA AC Incluso Cavo da tipo A a tipo C. collegato a PS-P520U Connettore USB-C

ATTENZIONE

Si consiglia vivamente di utilizzare l'adattatore AC progettato per l'uso con questa unità (PS-P520U venduto separatamente). Quando si utilizza un altro dispositivo di alimentazione esterno, utilizzarne uno con le seguenti specifiche.

• Tensione fornita: 5 V.

• Corrente erogata: 1,5 A o più

L'uso di un dispositivo di alimentazione con specifiche diverse da quelle sopra potrebbe causare malfunzionamenti, surriscaldamento, incendi o altri problemi.

Accensione e spegnimento:

Accensione/spegnimento

Far scorrere l'interruttore Ⓑ/I/HOLD verso Ⓑ/I fino all'attivazione del display. Rilasciare l'interruttore.

Quando l'unità si avvia, il display touchscreen diventa attivo.

TASCAM Portacapture X6

La prima volta che l'unità viene avviata, si aprirà la schermata LANGUAGE. Dalla seconda volta, si riaprirà la schermata HOME dell'app selezionata nella schermata LAUNCHER quando l'unità è stata spenta l'ultima volta.

Spegnimento

Far scorrere l'interruttore ⏻/I/HOLD verso ⏻/I fino a quando il display non viene disattivato. Rilasciare l'interruttore.

Impostazione della lingua, della data e dell'ora

Selezione della lingua

La prima volta che l'unità viene accesa dopo l'acquisto, si aprirà la schermata LANGUAGE.

LANGUAGE ENGLISH 日本語 FRANCAIS ESPAÑOL

Toccare la lingua desiderata per impostarla.

NOTA

L'impostazione della lingua può essere ripristinata utilizzando la schermata IMPOST. GENERALI> pagina SISTEMA> LINGUA. Vedere il manuale di riferimento per i dettagli.

Impostazione della data e dell'ora

Dopo aver impostato la lingua e ogni volta che la data e l'ora sono state reimpostate, si aprirà la schermata DATA/TEMPO per abilitare l'impostazione.

DATA/TEMPO 20 22 / 01 / 01 IMPOST. 12 : 00 : 00

1. Toccare e scorrere i numeri per impostare la data e l'ora.

2. Toccare il pulsante IMPOST. per confermare le impostazioni.

NOTA

Le impostazioni di data e ora possono essere modificate anche utilizzando la schermata IMPOST. GENERALI> pagina SISTEMA> DATE/TEMPO (vedere "L'alimentazione non si accende." a pagina 79).

Formattazione (inizializzazione) delle card microSD

Se viene caricata una card non formattata, apparirà il seguente messaggio.

TASCAM Portacapture X6

Toccare OK per avviare la formattazione.

- Dopo che la formattazione è stata completata con successo, si aprirà la schermata LAUNCHER (sezione app).

ATTENZIONE

La formattazione cancellerà tutti i dati nella card microSD.

Eseguire il backup su un computer, ad esempio, prima di formattare una card.

Operazioni di base sullo schermo

Le funzioni possono essere impostate e regolate toccando, scorrendo e scorrendo sul touchscreen di questa unità.

La prima volta che l'unità viene avviata, dopo aver impostato la lingua, la data e l'ora, si aprirà la schermata LAUNCHER.

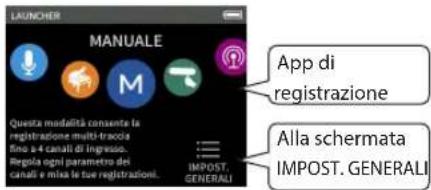

La schermata LAUNCHER può essere utilizzata per avviare varie app di registrazione e schermate di impostazione.

Avvio delle app di registrazione

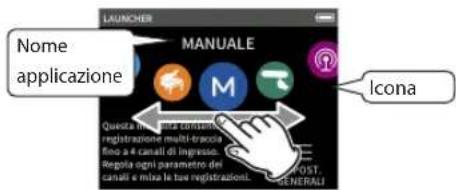

1. Come mostrato nell'illustrazione sotto, scorrere il dito al centro dello schermo per selezionare l'app da avviare.

LAUNCHER NOME applicazione MANUALE M M Icona

1. Toccare la sua icona per avviare l'app.

LAUNCHER MANUALE Quezza modalità consenta la registrazione multi-tracola fine a 4 canali di ingresso. Regola ogni parametro dei canali e minza le due registrazioni. IMPOST. GENERALI

Il schermata HOME dell'app di registrazione aprirà.

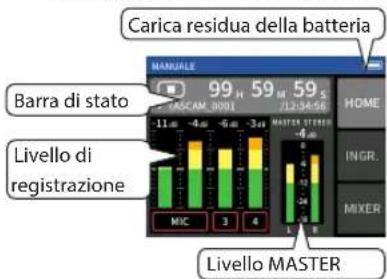

Carica residua della batteria MANUALE 99 H 59 M 59 S GASCAM_0001 /12:54:56 Barra di stato -11 -4 -6 -3 Livello di registrazione MIC 3 4 MASTER STUDIO 4 HOME INGR. MIXER Livello MASTER

Esempio di app di registrazione MANUALE

Cambio di schermate

Toccare il nome dello schermo nella parte inferiore del display per accedervi.

MANUAL 99 H 59 M 59 S 7 TASCAM 0001 7/13:34:06 -11.0 -4.0 -6.0 -3.0 MIX 3 4 L 4 HOME INGR MIX

Ritorno alla schermata LAUNCHER

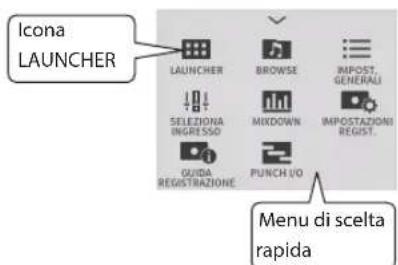

1. Premere il pulsante menu di scelta rapida in basso a sinistra dell'unità.

1. Toccare l'icona LAUNCHER nel menu di scelta rapida.

Icona LAUNCHER LAUNCHER BROWSE IMPOST. GENERALI SELECTONA INGRESSO MIXDOWN IMPOSTAZIONI REGIST. GUIDA REGISTRAZIONE PUNCH I/O Menu di scelta rapida

La schermata LAUNCHER si riaprirà.

Registrazione e riproduzione

Registrazione

Per registrare, aprire l'app di registrazione mostrata nella schermata LAUNCHER che si adatta al tipo di registrazione (vedere "App di registrazione" a pagina 77).

Dopo aver avviato l'app di registrazione, è necessario impostare anche i livelli di ingresso di ciascuna traccia e il loro mix per eseguire la registrazione a livelli adeguati.

Questa unità ha una funzione di guida alla registrazione progettata per impedire agli utenti di saltare accidentalmente passaggi importanti o di eseguirli in modo anomalo. Questa funzione può essere utilizzata solo con l'app MANUALE (quando viene spedito nuovo, la funzione Guida alla registrazione è attiva per impostazione predefinita).

Dopo aver avviato l'app MANUALE, verranno mostrate le procedure operative. Seguire le loro istruzioni per apportare modifiche.

Quando la funzione di guida alla registrazione è attiva, le schermate di impostazione si aprono nel seguente ordine, consentendo di effettuare le impostazioni nella sequenza corretta.

Schermata iniziale

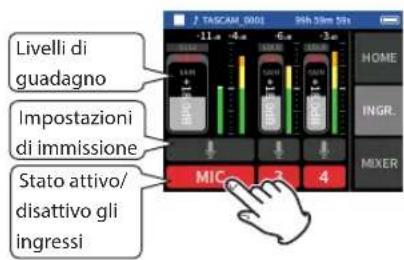

Schermata INGR.

Imposta i livelli di ingresso

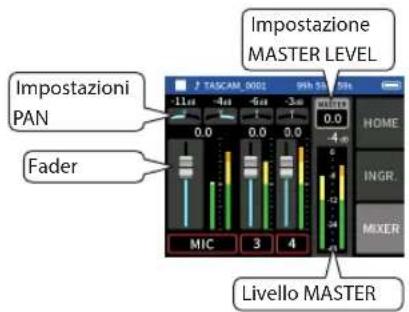

Schermata MIXER Schermata iniziale

Bilanciamento del mix Registrazione

In questo manuale, vengono spiegate le procedure di registrazione per l'app MANUALE (con la funzione di guida alla registrazione attivata), che è il modo di base per utilizzare l'unità.

Vedere il Manuale di riferimento per spiegazioni sulle procedure di registrazione utilizzando altre app.

Procedura 1: avvirea l'app di registrazione

1. Avviare l'app MANUALE nella schermata LAUNCHER.

Si aprirà la schermata HOME dell'app di registrazione.

Procedura 2: impostare i livelli di ingresso

1. Premere il pulsante REC [●] sull'unità.

L'indicatore REC lampeggerà.

1. Toccare INGR. nella parte inferiore destra dello schermo per aprire la schermata INGR.

NOTA

• Per impostazione predefinita (funzione di guida alla registrazione attivata), la registrazione non può essere avviata prima di procedere attraverso i passaggi guidati alla schermata MIXER.
• Se la funzione di guida alla registrazione non è necessaria, aprire la schermata HOME dell'app MANUALE, premere il menu di scelta rapida e impostare "GUIDA REGISTRAZIONE" su "SPENTO". Ciò consente di avviare la registrazione da altre schermate oltre alla schermata MIXER.

• Consultare il manuale di riferimento per le differenze nelle operazioni di registrazione quando la funzione di guida alla registrazione è attivata o disattivata.

• Toccare MIC o i numeri da 3 a 4 per attivare/disattivare le tracce di registrazione.

Livelli di guadagno Impostazioni di immissione Stato attivo/ disattivo gli ingressi MIC 3 4 9th 30m 20s HOME INGR. MIXER

Verranno registrate le tracce mostrate con sfondo rosso.

1. Far scorrere i fader GAIN della traccia per regolare i livelli di ingresso.

J TASCAM_0001 9in 50m 5ns -11µ -4µ -6µ -3µ HOME INGR. MIXER MIC 3 4

Guardando i misuratori di livello, regolare i fader GAIN fino a quando il valore massimo raggiunto dai misuratori è di circa -12 dB.

NOTA

Se un livello di ingresso supera -2 dB, l'indicatore PEAK sull'unità si accenderà.

Procedura 3: impostare il mixer

1. Toccare MIXER nella parte inferiore destra dello schermo per aprire la schermata MIXER.

J TASCAM_0001 9th 59m 59m -11 -4 -6 -3 HOME INGR. MIXER MIC 3 4

1. Far scorrere i fader di ogni traccia per regolare il bilanciamento dei livelli inviati al MASTER.

Impostazione MASTER LEVEL Impostazioni PAN Fader MIC 3 4 Livello MASTER

- Se il livello di ingresso è troppo basso, il suono registrato sarà basso, ma se è troppo alto il suono sarà distorto (o interrotto).

Procedura 4: registrazione

1. Premere il pulsante REC [●] per avviare la registrazione.

Quando inizia la registrazione, l'indicatore REC si accenderà e la schermata HOME si aprirà automaticamente.

1. Premere il pulsante HOME [■] per interrompere la registrazione.

Quando la registrazione si ferma, l'indicatore REC si spegnerà.

Riproduzione delle registrazioni

Premere il pulsante ▶/II per avviare la riproduzione.

NOTA

Per ascoltare il suono in riproduzione tramite l'altoparlante incorporato, impostare la schermata IMPOST. GENERALI > pagina IMPOSTAZIONE I/O > voce ALTOPARLANTE su ACCESO. Questa è impostata su SPENTO quando viene spedito nuovo dalla fabbrica.

Mettere in pausa la riproduzione

Durante la riproduzione, premere il pulsante ▶ / || o HOME [■] per mettere in pausa la riproduzione. Premere di nuovo il pulsante ▶ / || per riprendere la riproduzione.

Arresto della riproduzione

Premere il pulsante HOME [■] quando è in pausa per tornare all'inizio del file.

NOTA

Vedere il manuale di riferimento per spiegazioni sulle altre funzioni di riproduzione.

Ascolto con le cuffie

Collegare le cuffie alla presa 📄 (cuffie).

ATTENZIONE

Prima di collegare le cuffie, abbassare al livello minimo il controllo del volume (luffia/altoparlante). In caso contrario, potrebbero verificarsi forti rumori improvvisi, che potrebbero danneggiare l'udito o causare altri problemi.

Regolazione del volume

Utilizzare il controllo del volume kuffia/altoparlante) per regolare il volume in uscita dall'altoparlante integrato e dalle cuffie.

Funzionalità utili

Ecco alcuni esempi di alcune funzioni. Vedere il manuale di riferimento per i dettagli sull'uso e altre funzioni (vedere "Nota sul manuale di riferimento" a pagina 69)

LAUNCHER

Il LAUNCHER può essere utilizzato per avviare app di registrazione e aprire schermate di impostazione.

MANUALE App di registrazione Alla schermata IMPOST. GENERALI

App di registrazione

Sono disponibili le seguenti app per situazioni di registrazione tipiche.

MANUALE	Questa è l'app di base dell'unità.È possibile la registrazione multitraccia fino a sei canali.

VOCE	Questa app di registrazione è utile per acquisire interviste e riunioni.
PODCAST	Questa app è utile per registrare podcast con un massimo di quattro persone.
MUSICA	Questa app di registrazione è utile per catturare facilmente performance strumentali e vocali.
CAMPO	Questa app di registrazione è ideale per la registrazione all'aperto.
ASMR	L'effetto dello schermo in questa app cambia in risposta al suono in ingresso.

NOTA

Il design e le funzioni delle app e di altre funzionalità potrebbero cambiare con gli aggiornamenti del firmware.

Schermata IMPOST. GENERALI

Toccare le voci per effettuare impostazioni dettagliate per l'unità.

IMPOST GENERALI IMPOSTAZ.REGISTR. IMPOSTAZIONE I/O IMPOSTAZIONI CAMERA LAUNCHER IMPOSTAZIONI

Vedere il manuale di riferimento per informazioni su tutte le impostazioni.

Controllo di questa unità da uno smartphone

Quando un adattatore Bluetooth AK-BT1 è collegato al connettore del dispositivo Bluetooth di questa unità, questa unità può essere controllata da un dispositivo iOS/Android utilizzando un'app controller.

Vedere il manuale di riferimento per come collegare l'adattatore Bluetooth AK-BT1 (venduto separatamente) a questa unità e come installare e utilizzare l'app controller (vedere "Nota sul manuale di riferimento" a pagina 69).

Collegamento della telecamera

Le seguenti funzioni possono essere utilizzate quando è collegato a una fotocamera SLR digitale.

• Emette toni Slate e imposta i livelli
• Abbassa il livello di uscita della presa LINE OUT per adattarlo alla telecamera

SUGGERIMENTO

I toni Slate sono segnali immessi simultaneamente sia nell'audio dei file video che nei file registrati da questa unità. Possono essere utilizzati per sincronizzare l'audio durante la modifica dei file video.

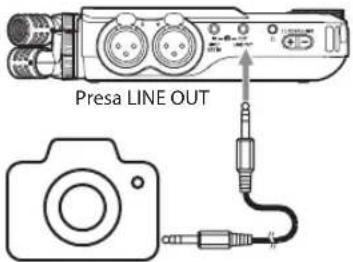

Presa LINE OUT

Fotocamera reflex digitale

Collegamento di computer e smartphone tramite USB

Le seguenti funzioni possono essere utilizzate quando si è collegati tramite USB a un computer (Windows/Mac) o uno smartphone.

• Usare l'unità come un microfono USB
• Registrazione simultanea su un computer durante la registrazione sulla card microSD nell'unità (registrazione di backup)
• Monitorare il suono dal computer
• Aggiungere l'audio tramite i microfoni dell'unità al suono riprodotto sul computer e riproducilo in streaming dal vivo su Internet (loopback)
• Utilizzare come lettore di card microSD (solo se collegato a un computer)

NOTA

È necessario preparare un cavo USB (venduto separatamente) per collegare questa unità a un computer o uno smartphone (vedere "Accessori venduti separatamente" a pagina 70).

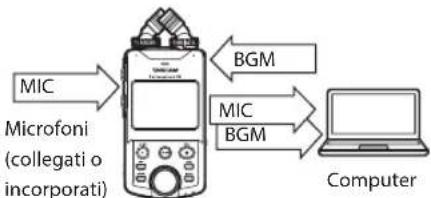

Porta USB Tipo C cavo USB Computer

Risoluzione dei problemi

In caso di problemi con il funzionamento di questa unità, provare quanto segue prima di richiedere la riparazione. Se queste misure non risolvono il problema, contattare il negozio in cui è stata acquistata questa unità o il servizio di assistenza clienti TASCAM.

L'alimentazione non si accende.

• Verificare che l'interruttore ⏻/I/HOLD non sia impostato su HOLD.
• Verificare che le batterie siano installate correttamente.
• Verificare che la spina di alimentazione dell'adattatore AC TASCAM PS-P520U (venduto separatamente) e il connettore USB siano collegati saldamente. L'unità potrebbe non funzionare correttamente tramite un hub USB.

L'unità si spegne automaticamente.

• Verificare che la funzione di risparmio energetico automatico sia disabilitata.
• La funzione di risparmio energetico automatico può essere attivata/disattivata utilizzando la schermata IMPOST. GENERALI> pagina ALIMENT./DISPLAY> voce RISPARMIO ENERGIA.
• Poiché questa unità è conforme alle normative europee in materia di alimentazione in standby (ErP), la funzione di risparmio energetico automatico opera indipendentemente dal fatto che l'unità sia alimentata da un adattatore AC o da batterie.

Se non si desidera utilizzare la funzione di risparmio energetico automatico, impostarla su "SPENTO" (l'impostazione predefinita di fabbrica è "30 min").

Il funzionamento non è possibile utilizzando i controlli dell'unità.

• Verificare che l'interruttore ⏻/I/HOLD non sia impostato su HOLD.
• Quando la funzione di lettore di card microSD è attiva sul display, non è possibile eseguire altre operazioni.

La card microSD non viene riconosciuta.

- Verificare che la card microSD sia inserita completamente.

Non viene emesso alcun suono

• Verificare il livello di uscita delle cuffie/altoparlanti dell'unità.
• Controllare le connessioni del sistema di monitoraggio e il livello del volume.
• Nessun suono viene emesso dall'altoparlante nelle seguenti condizioni.
• Il volume (cuffia/altoparlante) è impostato su "0".
• Schermata IMPOST. GENERALI> pagina IMPOSTAZIONE I/O> ALTOPARLANTE impostato su "SPENTO" (vedere "Schermata IMPOST. GENERALI" a pagina 78).
• L'unità è in registrazione o in attesa di registrazione.
• Quando si utilizza LINE OUT o le cuffie.

La registrazione non è possibile.

• Verificare che la card microSD abbia abbastanza spazio.
• La registrazione diventa impossibile quando il numero totale di file raggiunge 5000.

Il suono in ingresso è estremamente basso o forte.

• Verificare le impostazioni del livello di ingresso (vedere "Registrazione e riproduzione" a pagina 75).
• Verificare i livelli di uscita delle apparecchiature esterne collegate.

Non si riesce a cancellare un file.

- Un file protetto (di sola lettura) non può essere cancellato.

I file di questa unità non vengono visualizzati sul computer.

• Verificare che l'unità sia collegata correttamente al computer tramite la sua porta USB. L'unità potrebbe non funzionare correttamente se collegata tramite un hub USB.
• Verificare che lo schermo dell'unità mostri "lettore di card microSD".

La lingua sbagliata è stata impostata accidentalmente.

- Far scorrere l'interruttore ⏻/I/HOLD verso ⏻/I finché l'unità non si spegne. Quindi, tenendo premuto il pulsante HOME [■], far scorrere nuovamente il pulsante ⏻/I/HOLD verso l'icona ⏻/I.

Verrà visualizzato il menu di selezione della lingua e sarà possibile selezionare la lingua.

Si verificano rumori.

- Se questa unità è vicino a un telefono cellulare, TV, radio, amplificatore di potenza o altro dispositivo con un grande trasformatore, potrebbe verificarsi del rumore con questa unità o altri dispositivi nelle vicinanze (vedere "Precauzioni per il posizionamento e l'uso" a pagina 80).

Il volume dell'altoparlante incorporato è basso.

• Portare (cuffia/altoparlante) nella direzione che aumenta il numero.
• Se i livelli di ingresso erano bassi durante la registrazione, potrebbe essere difficile sentire anche quando l'altoparlante è al suo volume massimo. Se il livello di ingresso massimo durante la registrazione è vicino a 0 dB, l'altoparlante integrato emetterà quasi il volume massimo
• Se fosse necessario più volume, collegare un altoparlante esterno con un amplificatore integrato o un amplificatore a cui è collegato un altoparlante.

La data/ora non è corretta.

- Possono essere ripristinate utilizzando la schermata IMPOST. GENERALI> pagina SISTEMA> voce DATA/TEMPO (vedere "Schermata IMPOST. GENERALI" a pagina 78).

Precauzioni per il posizionamento e l'uso

• La gamma di temperatura di funzionamento di questa unità è 0-40 °C.

• Non installare l'unità nei seguenti tipi di luoghi. Ciò potrebbe degradare la qualità del suono e/o causare malfunzionamenti.

• Luoghi con vibrazioni significative

• Accanto a una finestra o in un altro luogo esposto alla luce solare diretta
• Vicino ad apparecchiature di riscaldamento o in altri luoghi che diventano molto caldi
• Luoghi troppo freddi
• In luoghi molto umidi o scarsamente ventilati
• Ambienti molto polverosi
• Luoghi esposti direttamente alla pioggia o acqua

- Se questa unità viene posizionata vicino a un amplificatore di potenza o altro dispositivo con un grande trasformatore, potrebbe causare un ronzio. In tal caso, aumentare la distanza tra questa unità e l'altro dispositivo.

- Questa unità potrebbe causare irregolarità di colore su uno schermo TV o rumore da una radio se usata nelle vicinanze. In tal caso, utilizzare questa unità più lontano.

• Questa unità potrebbe produrre rumore se un telefono cellulare o un altro dispositivo wireless viene utilizzato nelle vicinanze per effettuare chiamate o inviare o ricevere segnali. In tal caso, aumentare la distanza tra questa unità e i dispositivi, metterli in modalità aereo o spegnerli.
• Non posizionare l'unità su di un amplificatore di potenza o altro dispositivo che genera calore.

Attenzione alla condensa

La condensa potrebbe verificarsi se l'unità viene spostata da un luogo freddo a uno caldo, è utilizzata subito dopo una stanza fredda è stata riscaldata o è comunque esposto a un improvviso cambiamento di temperatura. Per prevenire questo, o se questo accade, lasciare l'unità per una o due ore alla nuova temperatura ambiente prima dell'uso.

Pulizia dell'apparecchio

Usare un panno morbido e asciutto per pulire l'unità. Non pulire con panni chimici, diluenti, alcool o altri agenti chimici. Ciò potrebbe danneggiare la superficie o causare scolorimento.

Informazioni sul servizio di assistenza clienti TASCAM

I prodotti TASCAM sono supportati e garantiti solo nel paese/regione di acquisto.

Per ricevere supporto dopo l'acquisto, nella pagina con l'elenco dei distributori TASCAM del sito globale TEAC (https://teac-global.com/), cercare l'azienda o il rappresentante locale per la regione in cui è stato acquistato il prodotto e contattare tale organizzazione.

Quando si effettuano richieste, sono richiesti l'indirizzo (URL) del negozio o del negozio web in cui è stato acquistato e la data di acquisto. Inoltre, potrebbero essere necessarie anche la cartolina di garanzia e la prova di acquisto.

Specifiche/valori nominali

Specifiche del registratore

Supporti consentiti

Card microSD (64 MB - 2 GB)

Card microSDHC (4 GB - 32 GB)

Card microSDXC (48 GB - 512 GB)

- I supporti devono essere almeno di Classe10.

Formati di registrazione/riproduzione

Canali di ingresso: 6 canali massimo

Registrazione di tracce: Massimo 8 tracce

Misurazioni ingresso audio analogico

Ingressi microfonici (bilanciati)

Prese di ingresso 3/4 (ingresso impostato su "MIC")

Connettore:

(supporta l'alimentazione phantom solo

quando è selezionato l'ingresso MIC)

Impedenza di ingresso: 2,2 kΩ o superiore

Livello di ingresso massimo: +2 dBu

Livello di ingresso minimo: -75 dBu

Prese di ingresso 3/4 (ingresso impostato su "LINE")

Connettore:

Impedenza in ingresso: 9 kΩ o superiore

Livello di ingresso nominale: +4 dBu

(Impostazione GAIN al minimo)

Livello di ingresso massimo: +24 dBu

Livello di ingresso minimo: -53 dBu

Ingresso di linea (non bilanciato): presa

MIC/EXT IN

Connettore: Mini presa stereo da 3,5 mm (1/8") Impedenza di ingresso:

10 kΩ o superiore (quando l'alimentazione del plug-in è spenta)

1,8 kΩ o superiore (quando l'alimentazione plug-in è attiva)

Livello di ingresso nominale: -20 dBV (Impostazione GAIN al minimo)

Livello di ingresso massimo: 0 dBV

Livello di ingresso minimo: -67 dBV

Uscita audio analogica

Uscita di linea (sbilanciata): presa LINE OUT

Connettore: Mini presa stereo da 3,5 mm (1/8")

Impedenza di uscita: 210 Ω

Livello di uscita nominale: -14 dBV

Livello di uscita massimo: +6 dBV

- 0 dBu = 0.775 Vrms

- 0 dBV = 1 Vrms

Uscita cuffie: presa per cuffie

Connettore: Mini presa stereo da 3,5 mm (1/8")

Potenza massima: 45 mW + 45 mW (THD + N

0,1% o inferiore, con carico di 32 Ω)

Altoparlante integrato

0,4 W (mono)

USB

Porta: USB di tipo C

Modalità di trasferimento: USB 2.0 ad alta velocità

Classi di dispositivi: archiviazione di massa, USB

Audio Class 2.0 (conforme alla classe USB)

Audio USB

Frequenze di campionamento

44.1, 48, 96 kHz

Profondità di bit di quantizzazione: 24 bit

Numero di canali di ingresso: 6 (uscita dall'unità)

Numero di canali di uscita: 2 (da ingresso all'unità)

Connettore per dispositivi Bluetooth

Solo per adattatore Bluetooth (AK-BT1)

Altro

Alimentazione

4 batterie AA (alcaline, NiMH o agli ioni di litio)

Alimentazione bus USB da un computer

Adattatore AC (TASCAM PS-P520U, venduto

separatamente)

Potenza assorbita

7,5 W (massimo)

Tempo di funzionamento della batteria

(funzionamento continuo)

Condizioni di utilizzo	Tempo di funzionamento
Ingresso attraverso gli ingressi 1-2 (microfoni incorporati)Alimentazione phantom non utilizzataSTEREO WAV (BWF)/44,1 kHzRegistrazione a 24 bitMOD. RISP. ENERG. accesa	Circa 13,5 ora.
Ingresso attraverso gli ingressi 1-2 (microfoni incorporati) e le prese di ingresso 3-4 (usando l'alimentazione phantom: +48V, carico 3mA×2)STEREO WAV (BWF)/44,1 kHzRegistrazione a 24 bitMOD. RISP. ENERG. disattivata	Circa 5,5 ora.

NOTA

Quando si utilizza l'alimentazione phantom,

il tempo di funzionamento potrebbe essere

ridotto a seconda del microfono utilizzato.

Dimensioni

75 x 174,3 x 37,2 mm

(larghezza × altezza × profondità, escluse le

sporgenze)

Peso

365/265 g (con/senza batterie)

Gamma di temperatura di funzionamente

0-40°C

• Le illustrazioni in questo manuale potrebbero differire in parte dal prodotto reale.
• Le specifiche e l'aspetto esterno potrebbero essere modificati senza preavviso per migliorare il prodotto.

Dieses Gerät unterliegt den gesetzlichen Gewährleistungsbestimmungen des Landes, in dem es erworben wurde. Bitte wenden Sie sich im Gewährleistungsfall an den Händler, bei dem sie das Gerät erworben haben. Questo apparecchio è conforme alle norme sulla garanzia vigenti nel rispettivo Paese in cui esso è stato acquistato. Si prega di rivolgersi al proprio commerciante, presso il quale è stato acquistato l'apparecchio, nel caso in cui si voglia richiedere una prestazione in garanzia.

<日本>

無料修理規定
