MANUALE UTENTE MD350 TASCAM

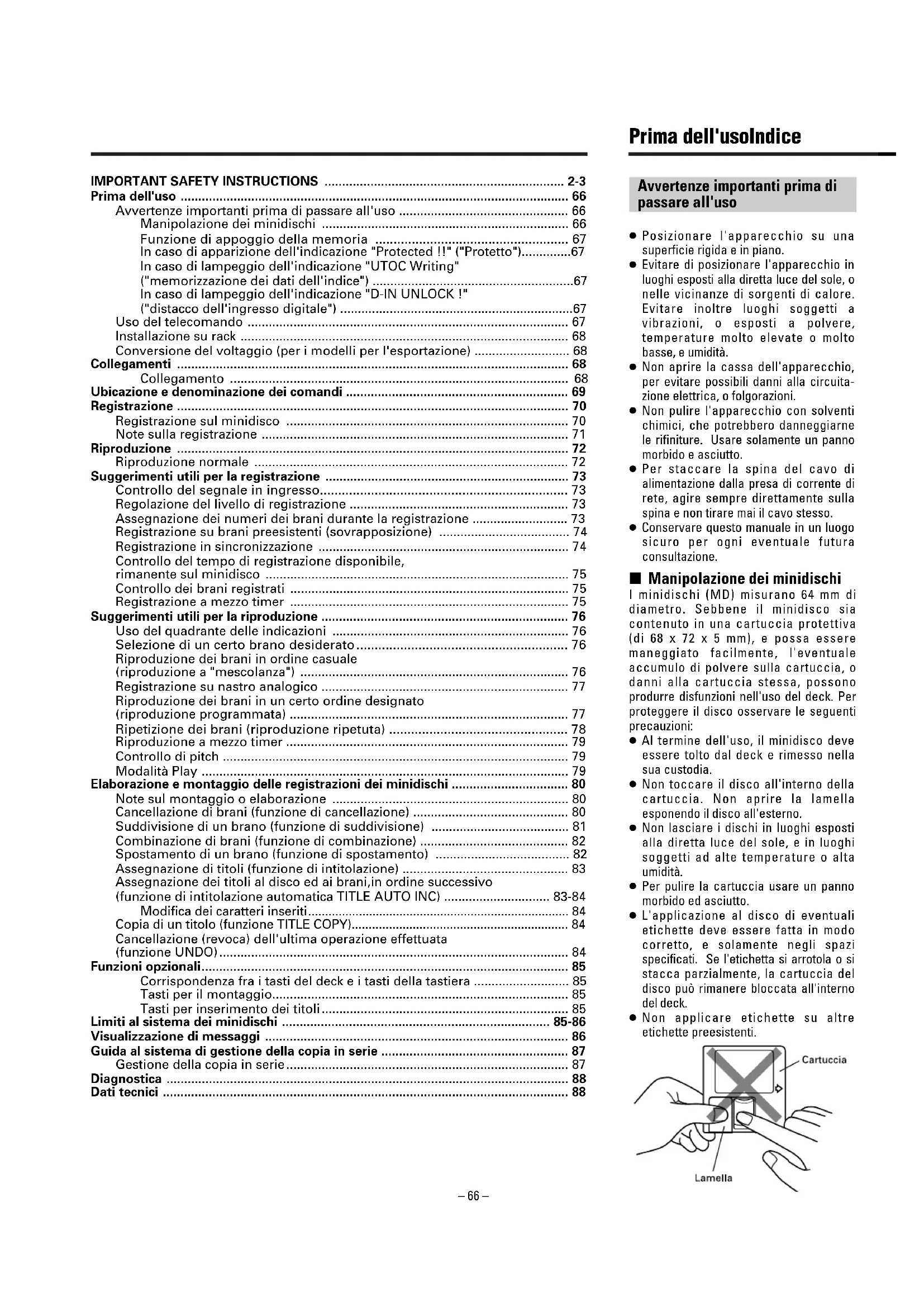

• Prima dell'uso p. 66
• Avvertenze importanti prima di passare all'uso p. 66
• Manipolazione dei minidischi p. 66
• Funzione di appoggio della memoria p. 67
• In caso di apparizione dell'indicazione "Protected !!" ("Protetto") p. 67
• In caso di lampeggio dell'indicazione "UTOC Writing" ("memorizzazione dei dati dell'indice") p. 67
• In caso di lampeggio dell'indicazione "D-IN UNLOCK !" ("distacco dell'ingresso digitale") p. 67

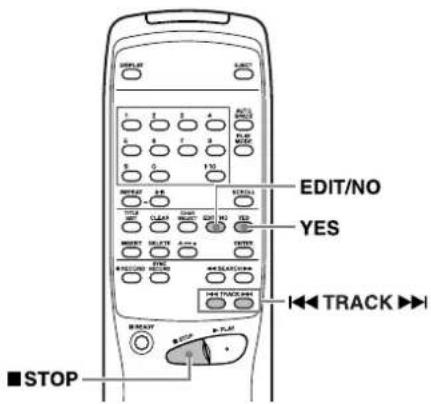

• Uso del telecomando p. 67

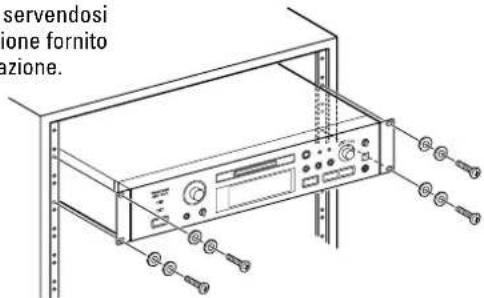

• Installazione su rack p. 68
• Conversione del voltaggio (per i modelli per l'esportazione) p. 68

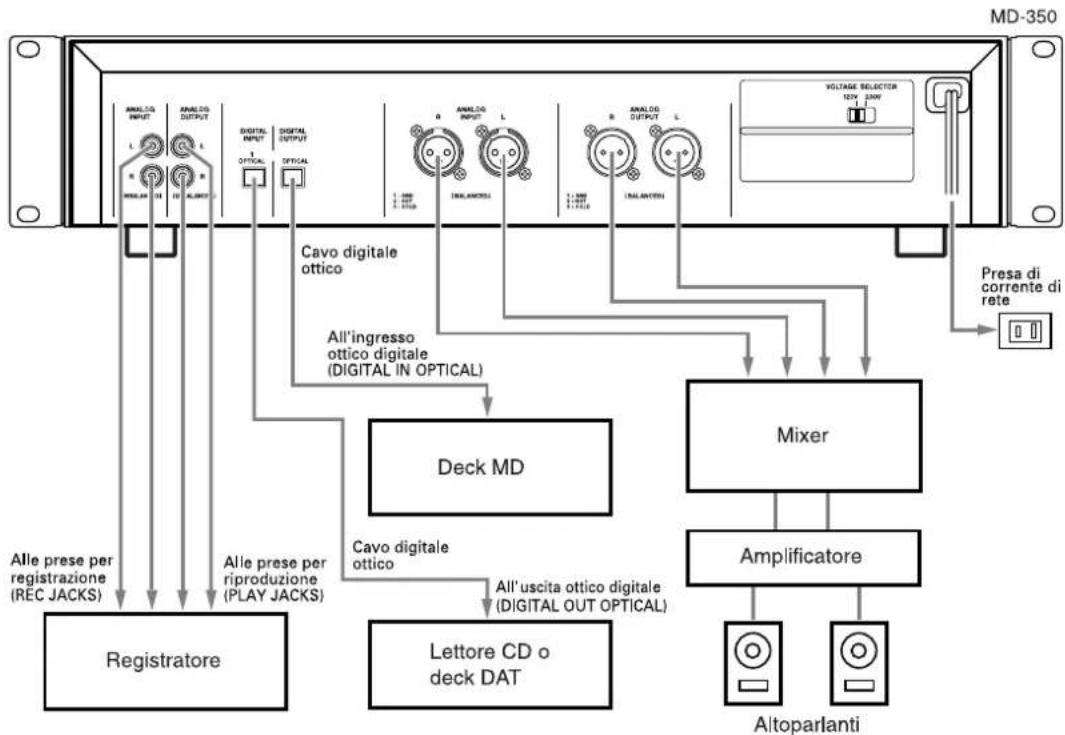

• Collegamenti p. 68
• Collegamento p. 68
• Ubicazione e denominazione dei comandi p. 69
• Registrazione p. 70
• Registrazione sul minidisco p. 70
• Note sulla registrazione p. 71
• Riproduzione p. 72
• Riproduzione normale p. 72
• Suggerimenti utili per la registrazione p. 73
• Controllo del segnale in ingresso p. 73
• Regolazione del livello di registrazione p. 73
• Assegnazione dei numeri dei brani durante la registrazione p. 73
• Registrazione su brani preesistenti (sovrapposizione) p. 74
• Registrazione in sincronizzazione p. 74

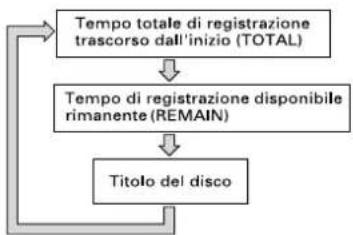

• Controllo del tempo di registrazione disponibile, rimanente sul minidisco p. 75
• Controllo dei brani registrati p. 75
• Registrazione a mezzo timer p. 75
• Suggerimenti utili per la riproduzione p. 76

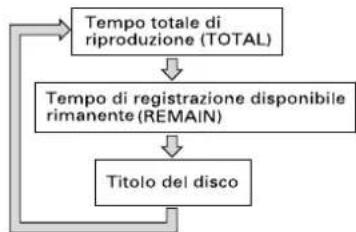

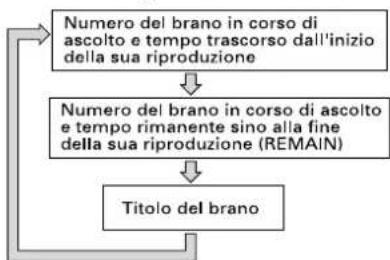

• Uso del quadrante delle indicazioni p. 76
• Selezione di un certo brano desiderato p. 76
• Riproduzione dei brani in ordine casuale (riproduzione a "mescolanza") p. 76
• Registrazione su nastro analogico p. 77

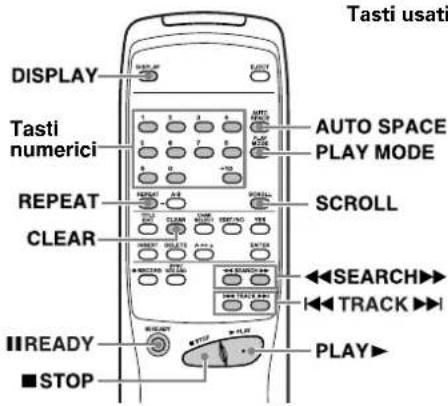

• Riproduzione dei brani in un certo ordine designato (riproduzione programmata) p. 77
• Ripetizione dei brani (riproduzione ripetuta) p. 78
• Riproduzione a mezzo timer p. 79
• Controllo di pitch p. 79

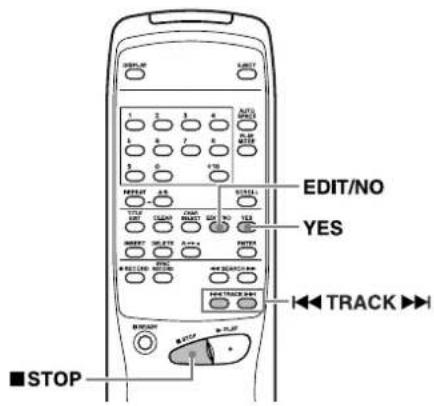

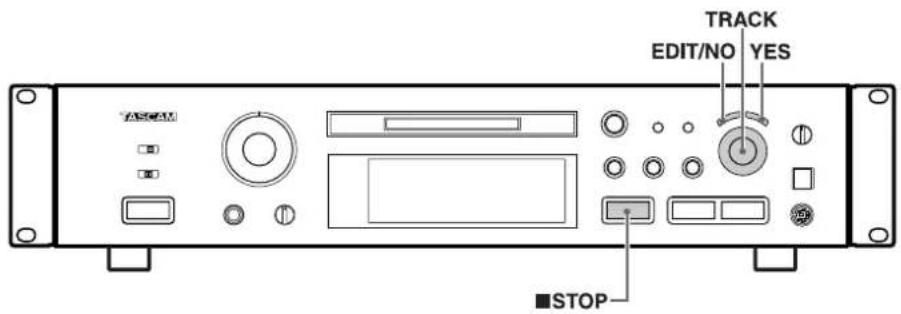

• Modalità Play p. 79
• Elaborazione e montaggio delle registrazioni dei minidischi p. 80
• Note sul montaggio o elaborazione p. 80

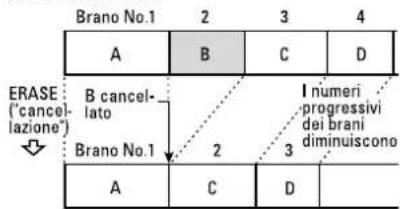

• Cancellazione di brani (funzione di cancellazione) p. 80

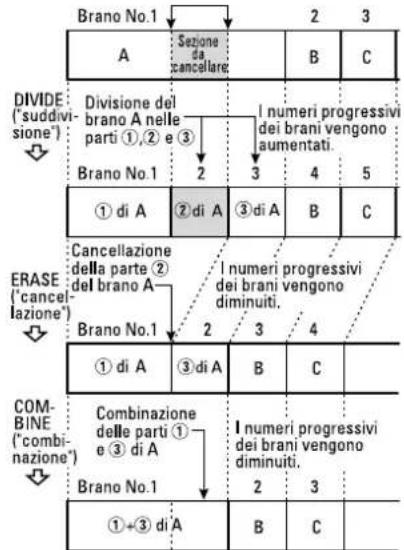

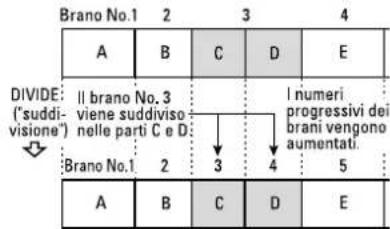

• Suddivisione di un brano (funzione di suddivisione) p. 81

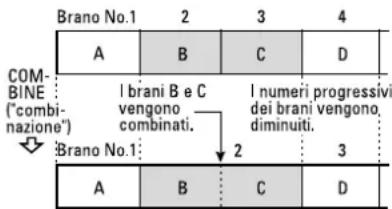

• Combinazione di brani (funzione di combinazione) p. 82

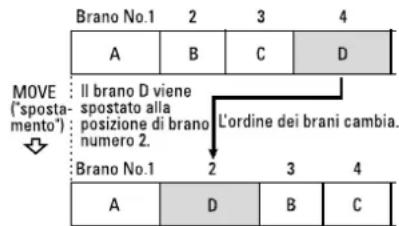

• Spostamento di un brano (funzione di spostamento) p. 82
• Assegnazione di titoli (funzione di intitolazione) p. 83
• Assegnazione dei titoli al disco ed ai brani,in ordine successivo (funzione di intitolazione automatica TITLE AUTO INC) p. 83
• -84 Modifica dei caratteri inseriti p. 84

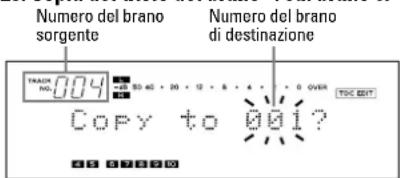

• Copia di un titolo (funzione TITLE COPY) p. 84
• Cancellazione (revoca) dell'ultima operazione effettuata (funzione UNDO) p. 84
• Funzioni opzionali p. 85
• Corrispondenza fra i tasti del deck e i tasti della tastiera p. 85
• Tasti per il montaggio p. 85
• Tasti per inserimento dei titoli p. 85
• Limiti al sistema dei minidischi p. 85
• -86 Visualizzazione di messaggi p. 86

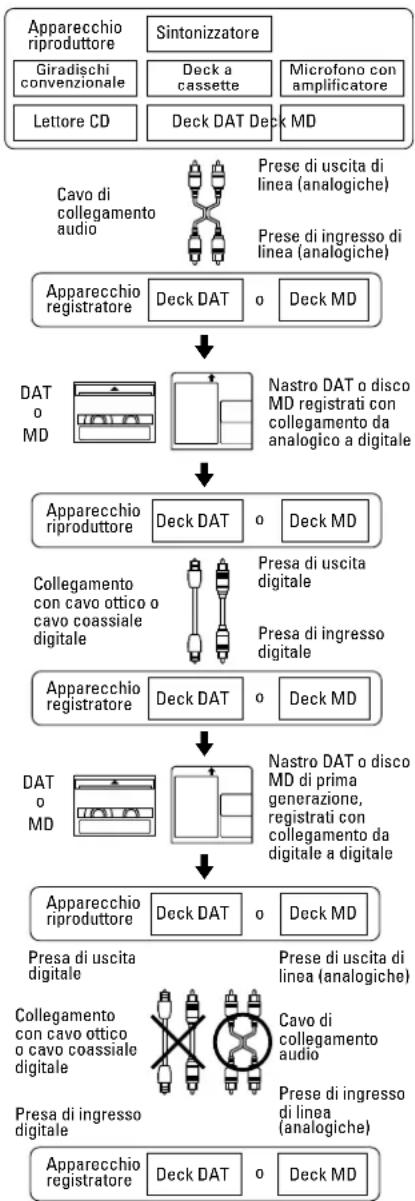

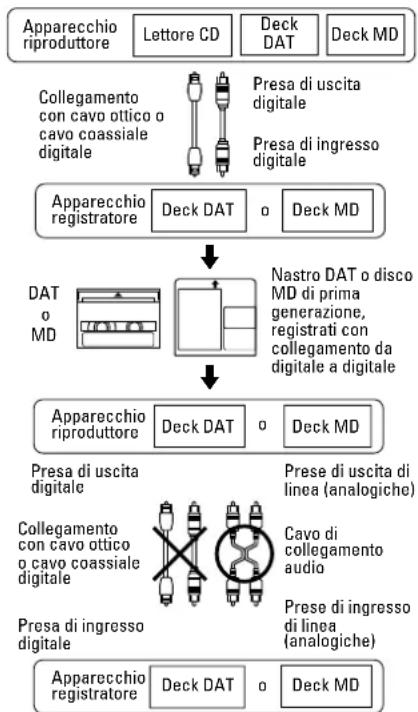

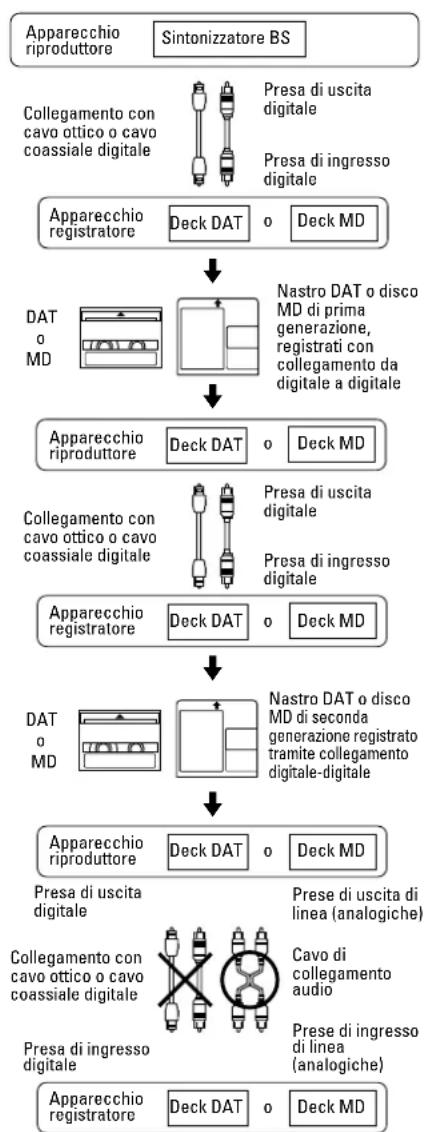

• Guida al sistema di gestione della copia in serie p. 87
• Gestione della copia in serie p. 87
• Diagnostica p. 88

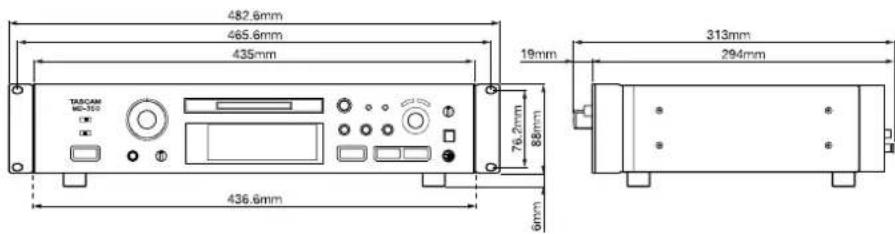

• Dati tecnici … Posizionare l'apparecchio su una superficie rigida e in piano. … Evitare di posizionare l'apparecchio in luoghi esposti alla diretta luce del sole, o nelle vicinanze di sorgenti di calore. Evitare inoltre luoghi soggetti a vibrazioni, o esposti a polvere, temperature molto elevate o molto basse, e umidità. … Non aprire la cassa dell'apparecchio, per evitare possibili danni alla circuita- zione elettrica, o folgorazioni. … Non pulire l'apparecchio con solventi chimici, che potrebbero danneggiarne le rifiniture. Usare solamente un panno morbido e asciutto. … Per staccare la spina del cavo di alimentazione dalla presa di corrente di rete, agire sempre direttamente sulla spina e non tirare mai il cavo stesso. … Conservare questo manuale in un luogo sicuro per ogni eventuale futura consultazione. ª Manipolazione dei minidischi I minidischi (MD) misurano 64 mm di diametro. Sebbene il minidisco sia contenuto in una cartuccia protettiva (di 68 x 72 x 5 mm), e possa essere maneggiato facilmente, l'eventuale accumulo di polvere sulla cartuccia, o danni alla cartuccia stessa, possono produrre disfunzioni nell'uso del deck. Per proteggere il disco osservare le seguenti precauzioni: … Al termine dell'uso, il minidisco deve essere tolto dal deck e rimesso nella sua custodia. … Non toccare il disco all'interno della cartuccia. Non aprire la lamella esponendo il disco all'esterno. … Non lasciare i dischi in luoghi esposti alla diretta luce del sole, e in luoghi soggetti ad alte temperature o alta umidità p. 88

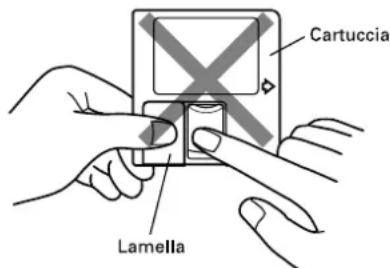

… Per pulire la cartuccia usare un panno morbido ed asciutto. … L'applicazione al disco di eventuali etichette deve essere fatta in modo corretto, e solamente negli spazi specificati. Se l'etichetta si arrotola o si stacca parzialmente, la cartuccia del disco può rimanere bloccata all'interno del deck. … Non applicare etichette su altre etichette preesistenti. Avvertenze importanti prima di passare all'usoITALIANO – 67 – ª Funzione di appoggio della memoria L'apparecchio dispone di una funzione di appoggio della memoria. Prima di passare ad usare l'apparecchio per la prima volta, però, lasciarlo acceso per circa 5 minuti per consentire al circuito di appoggio di caricarsi e divenire operativo. Anche se il deck non viene utilizzato per un certo periodo di tempo, ricordarsi comunque di accenderlo brevemente ogni 3 o 4 giorni. ª Sistema di gestione della copia in serie Questo deck è conforme alla regolamentazione SCMS (Serial Copy Management System = sistema di gestione della copia in serie). Non è quindi possibile registrare digitalmente da una sorgente MD che sia stata a sua volta registrata digitalmente. ª In caso di apparizione dell'indicazione "Protected !!" ("Protetto") … Il minidisco inserito è un minidisco per sola lettura.

L'apparizione di questa indicazione significa che il minidisco è stato disposto in modo da impedire registrazioni e cancellazioni accidentali. Per rendere possibile la registrazione(o il montaggio), far scorrere la linguetta di protezione in modo che il foro presente sul contenitore del disco venga a risultare coperto. ª In caso di lampeggio dell'indicazione "UTOC Writing" ("memorizzazione dei dati dell'indice") Il messaggio "UTOC Writing" ("iscrizione sulla tabella dell'indice") lampeggia mentre si espelle il minidisco dopo la registrazione. L'apparecchio effettua l'iscrizione dei dati sul minidisco nel corso di questo periodo di lampeggio. Durante questo breve periodo, non staccare il cavo di alimentazione di corrente di rete, e non far vibrare o oscillare il deck, per evitare una possibile non corretta iscrizione dei dati sul disco. Se si spegne l'apparecchio lasciandovi il minidisco all'interno (compare il messaggio " ") l'indice dei dati UTOC non può venire registrato. Riattivare l'apparecchio entro un massimo di 3 o 4 giorni ed espellere il minidisco. I dati delle registrazioni possono venire perduti se il minidisco viene lasciato per lungo tempo all'interno dell'apparecchio spento. ª In caso di lampeggio dell'indicazione "D-IN UNLOCK !" ("distacco dell'ingresso digitale") … Questa indicazione compare se l'apparecchio sorgente del programma non è stato collegato al terminale di ingresso digitale [DIGITAL INPUT 1] o [DIGITAL IN 2], nonostante sia stato scelto l'ingresso [DIGITAL 1] o [DIGITAL 2] per mezzo del selettore di ingresso [INPUT SELECTOR]. Procedere quindi al collegamento digitale previsto, oppure modificare su [ANALOG] la selezione dell'ingresso agendo sull'interruttore [INPUT SELECTOR], e procedere poi alla registrazione analogica. … Questo messaggio compare anche nel caso in cui l'ingresso del segnale digitale venga interrotto nel corso della registrazione digitale. Per continuare la registrazione, riavviare l'apparecchio sorgente del programma digitale. Il telecomando deve essere usato puntandolo verso il sensore del pannello anteriore dell'apparecchio. ª Installazione delle batterie

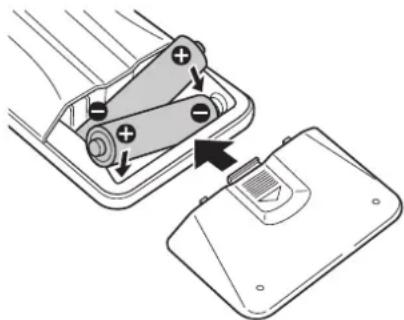

1. Togliere il coperchio del vano delle

2. Inserire due batterie "AA" (o R6, o SUM-

3). Verificare che le batterie siano inserite con i poli positivo ± e negativo — nelle posizioni corrette.

3. Richiudere il coperchio sino a quando

si ode un leggero scatto. Sostituzione delle batterie Se la distanza utile di funzionamento del telecomendo risulta diminuire le batterie sono probabilmente vicine all'esaurimento. Provvedere alla loro sostituzione. Precauzioni riguardanti le batterie … Verificare che le batterie siano inserite con le polarità ± e — nella posizione corretta. … Usare batterie dello stesso tipo. Non usare mai assieme tipi diversi di batterie. … Possono essere usate sia batterie ricaricabili che batterie non ricaricabili. Vedere le indicazioni dell'etichetta. … Se si prevede di non utilizzare il telecomando per un lungo periodo (oltre un mese), togliere le batterie per prevenire possibili perdite. In caso di perdite, pulire il vano batterie e sostituire le batterie con altre nuove. … Non riscaldare le batterie, non smontarle e non gettarle nel fuoco. Uso del telecomando– 68 – Collegamenti … Prima di procedere ai collegamenti spegnere tutti gli apparecchi. … Leggere attentamente le istruzioni relative a ciascuno dei componenti che si intendono usare insieme al deck MD. ª Collegamento Terminali di ingresso e uscita (ANALOG INPUT/OUTPUT) bilanciati e non bilanciati (BALANCED/UNBALANCED) Usare questo terminale per collegare il deck a un mixer, a un registratore a cassette o a altri componenti. … Le spine devono essere inserite saldamente e ben a fondo. Per evitare l'insorgere di rumori o disturbi, non legare insieme in fasci i cavi di collegamento con i cavi degli altoparlanti o con il cavo di alimentazione di corrente. Terminali di ingresso e uscita, digitali (DIGITAL INPUT 1/OUTPUT) Usare questi terminali per collegare il deck ad un altro componente digitale (quale un lettore CD, un deck DAT, un amplificatore digitale, o un altro deck MD). … Usare il cavo (opzionale) digitale ottico (TOS) per le registrazioni digitali. Collegare la presa di uscita digitale [DIGITAL IN 2], ubicata sul pannello anteriore, ad un componente digitale quale un deck DAT/MD. … Per poter effettuare i collegamenti digitali togliere prima i cappucci di protezione dei terminali stessi. Se i terminali non vengono utilizzati lasciarli coperti dagli appositi cappucci di protezione. ª Cavo di alimentazione Il cavo di alimentazione deve essere collegato ad una presa di corrente che fornisca corrente della tensione prevista per l'apparecchio. … Per l'inserimento o il distacco della spina del cavo di corrente dalla presa di rete, agire sempre sulla spina stessa e mai direttamente sul cavo. Installazione su rack Installare questa piastra servendosi del kit di viti per l'installazione fornito come mostrato nell'illustrazione. Ricordarsi di staccare il cavo di alimentazione dalla presa alla parete prima di procedere a modificare la posizione del commutatore di voltaggio del convertitore.

1. Individuare il selettore di voltaggio sul

pannello posteriore.

2. Usando un cacciavite a lama piatta,

selezionare la posizione (230 V o 120 V) appropriata, relativa alla zona di utilizzazione. Conversione del voltaggio (per i modelli per l'esportazione) Prima dell'uso– 69 – Ubicazione e denominazione dei comandi

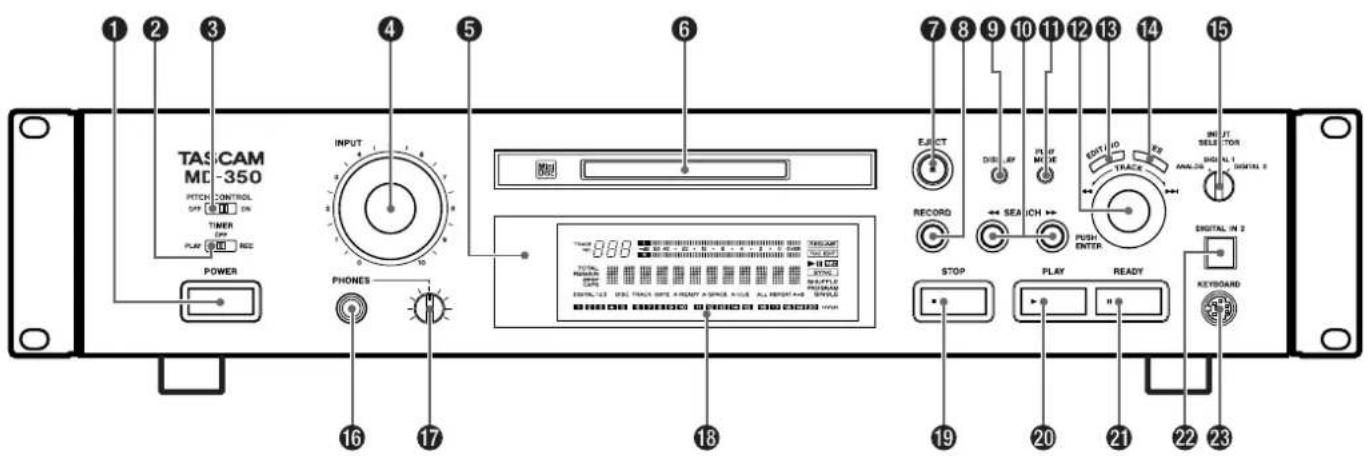

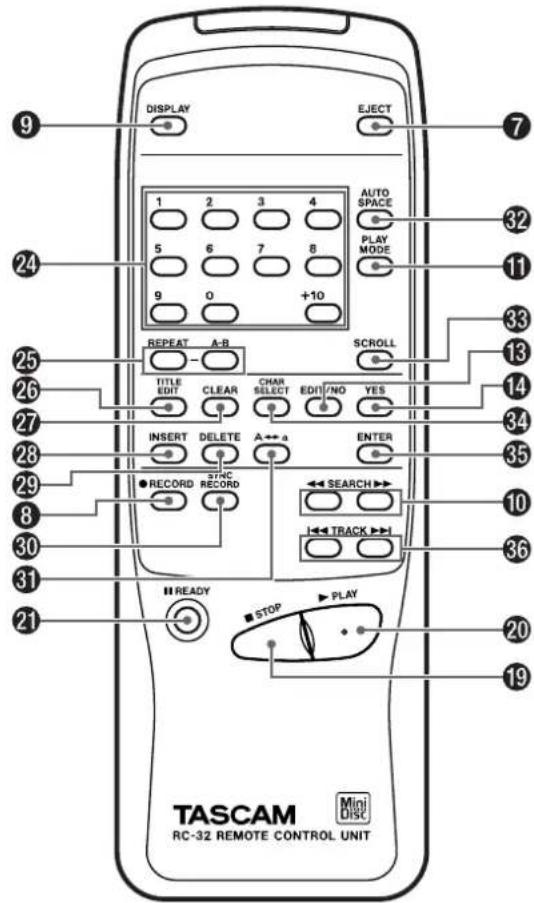

Tasto di attivazione e disattivazione [POWER] 2 I nterruttore per riproduzione, disattivazione o registrazione [TIMER PLAY/OFF/REC] a mezzo timer 3 Interruttore per l'attivazione del controllo di velocità

Comando del livello di registrazione [INPUT]

Sensore dei segnali del telecomando

Fessura di inserimento del disco

Tasto di espulsione [ø EJECT

Tasto per la registrazione [º RECORD]

Tasto di commutazione [DISPLAY] delle indicazioni del quadrante 0 Tasti di ricerca dei brani [ ∆ SEARCH ˚]

Tasto della modalità di riproduzione [PLAY MODE]

Manopola a rotazione [µ TRACK ≤] per spostamento e ricerca, e a pressione [PUSH ENTER] per la memorizzazione o l'avvio

Tasto per il montaggio e del numero [EDIT/NO]

Tasto di memorizzazione [YES]

Selettore di ingresso [INPUT SELECTOR] y Presa per la cuffia [PHONES] u Manopola di comando del livello della cuffia

Quadrante delle indicazioni

Tasto di arresto [ª STOP]

Tasto di riproduzione [¥ PLAY]

Tasto di pausa [π READY] s Terminale 2 di ingresso digitale [DIGITAL IN 2] d Terminale della tastiera [KEYBOARD]

Tasto di ripetizione [REPEAT/A-B] h Tasto per l'elaborazione dei titoli [TITLE EDIT]

Tasto di cancellazione [CLEAR] k Tasto di inserimento [INSERT]

Tasto di cancellazione [DELETE]

Tasto per registrazione in sincronizzazione [SYNC RECORD] z Tasto di trasferimento [Aß∑a]

Tasto per spaziatura automatica [AUTO SPACE] c Tasto di scorrimento [SCROLL] v Tasto di selezione dei caratteri [CHAR SELECT]

Tasto di inserimento [ENTER]

Tasti di salto [µ TRACK ≤] ITALIANO– 70 – Registrazione

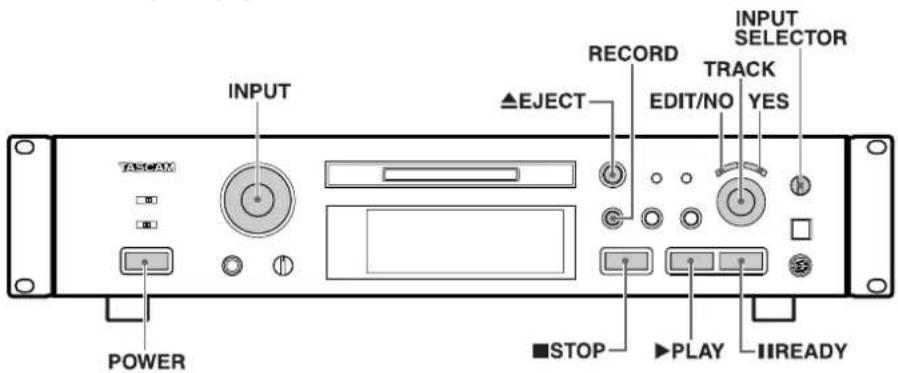

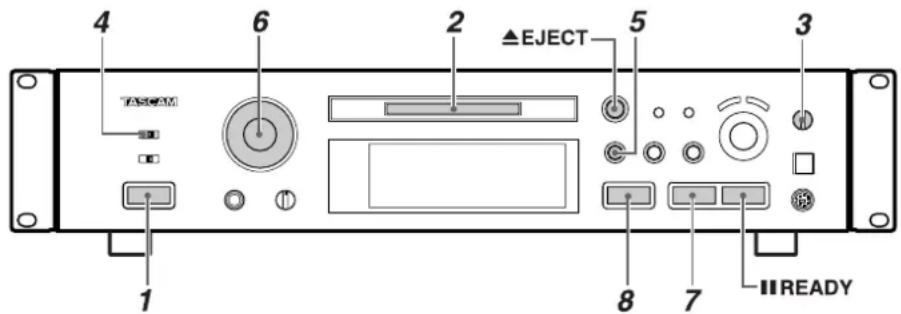

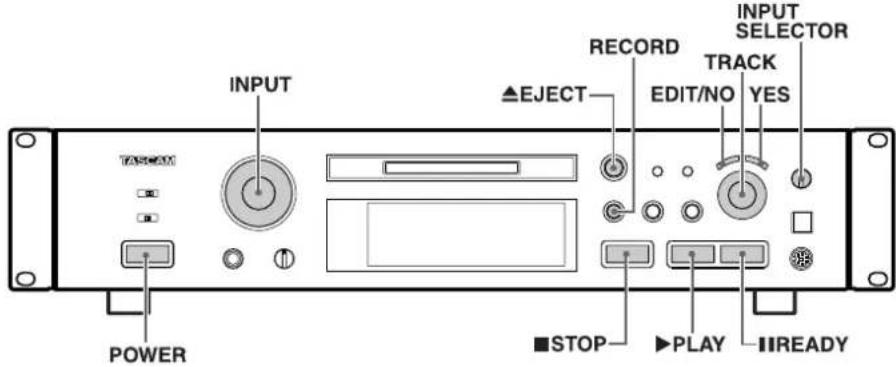

1. Premere il tasto [POWER].

… Sul quadrante compare l'indicazione "NO DISC" ("nessun disco inserito"). … Accendere il componente sorgente (cioè il componente dal quale si vuole registrare) e l'amplificatore. Predisporre il selettore di ingresso in corrispondenza del componente sorgente.

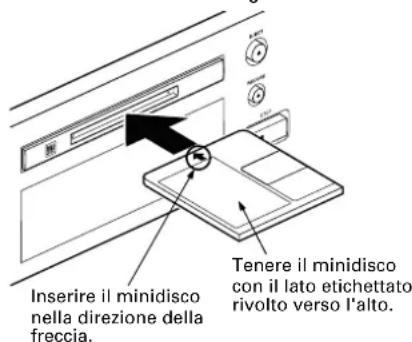

2. Inserire un minidisco registrabile.

… Se si inserisce un minidisco vergine (cioè non contenente alcuna registrazione) sul quadrante compaiono, nell'ordine, le seguenti indicazioni: "Disc Loading" ("Operazione di inserimento del disco"), "TOC Reading" ("Lettura dell'indice del contenuto"), "No Track !!" ("Nessun brano"), e "Blank Disc" ("Disco vergine"). … Se si inserisce un disco che contiene già alcune registrazioni, l'apparecchio provvede automaticamente a disporsi per iniziare la registrazione a partire dalla fine dell'ultimo brano registrato.

Selezionare l'ingresso per mezzo dell'apposito selettore [INPUT SELECTOR]. Indicazione Ingresso selezionato ANALOG Ingresso analogico (ANALOG INPUT) DIGITAL 1 Ingresso digitale 1, ottico (DIGITAL INPUT 1 (OPTICAL)) DIGITAL 2 Ingresso digitale 2, ottico (DIGITAL IN 2 (OPTICAL)) (pannello anteriore) Registrazione sul minidisco Inserire il minidisco nella direzione della freccia. Tenere il minidisco con il lato etichettato rivolto verso l'alto.

4. Selezionate la modalità di registrazione

secondo la procedura illustrata di seguito: L’MD-350 è in grado di registrare e riprodurre in modalità Stereo Standard (SP), in Mono Standard (MON) in Long Play Doppia (LP2) e Long Play quadrupla (LP4). Come Indica il nome, la modalità LP2 permette un tempo di registrazione doppio rispetto all’usuale, e la LP4 un tempo quadruplo. Tutte le modalità sono Stereo, tranne la MON, dove la registrazione avviene solo sul canale L (Left – Sinistro). “L” appare sul level meter, ma l’uscita viene assegnata ad entrambi i canali. Per selezionare una modalità (SP, MON, LP2, LP4) per la registrazione: a) Con l'apparecchio nel modo stop premere ripetutamente il tasto [EDIT/NO] finché non appare la scritta "REC MODE?". b) Premete il pulsante [YES]. (“Rec Mode>XXX” viene visualizzato). c) Usate la manopola [µTRACK≤] per selezionare la modalità di registrazione illustrata sul display. d) Premete il pulsante [YES] per confermare la selezione … Nota: quando il display mostra il tempo ancora disponibile su di un disco per la registrazione, il tempo è riferito alla modalità corrente di registrazione. … E’ possibile includere tracce registrate in modalità diverse (SP, MON, LP2, LP4) in un singolo disco. … Tenere presente che la modalità LP4 (tempo di registrazione/riproduzione quadruplicato) offre una disponibilità eccezionale di tempo di registrazione; molto occasionalmente si potrebbe notare un certo rumore di fondo, a seconda del materiale audio che si sta registrando. Si raccomanda quindi di utilizzare le modalità SP o LP2 qualora la qualità della registrazione sia un aspetto più importante della durata massima del disco. Tasti usati in questa pagina … La durata massima di tempo disponibile per la registrazione monoaurale è il doppio di quella della registrazione stereo. ª Indicazione della modalità di registrazione Quando la modalità di registrazione è mostrata dal display, gli ultimi 3 caratteri indicano la modalità corrente, visualizzata come SP, MON, LP2 o LP4. … In modo STOP, la modalità di registrazione è mostrata quando si seleziona la visualizzazione del tempo rimanente. … In modo Record o Record-ready, la modalità di registrazione è sempre visualizzata … In modo Play o Play-Pausa, la modalità di registrazione è mostrata quando si seleziona la visualizzazione del tempo rimanente. In questo caso il display mostra la modalità con cui il materiale è stato registrato, e non la modalità corrente di registrazione.

Premere il tasto di registrazione

RECORD]. … Il deck passa alla modalità di attesa della registrazione (l'indicazione

Se sul minidisco non vi è più spazio disponibile per altre registrazioni, sul quadrante compare l'indicazione "Disc Full !!" ("Disco completo") o "Track Full !!".

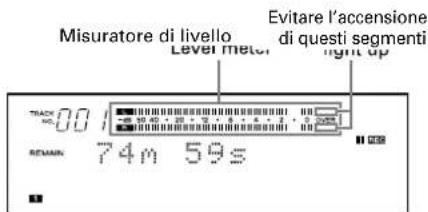

6. Regolare il livello di registrazione.

Se è stato selezionato l'[ANALOG], procedere alla regolazione del livello di registrazione per mezzo del comando [INPUT].

Il livello di registrazione deve essere regolato in modo che i segmenti sui due lati della parola "OVER" ("eccesso") del misuratore di livello dei picchi non si illuminino.

7. Avviare la registrazione.

Agire sul tasto di riproduzione [¥ PLAY]

π READY] (l'indicazion di registrazione

Avviare anche la riproduzione del programma sorgente.

8. Per arrestare la registrazione, agire sul

tasto di arresto [ ª STOP]. ª Arresto momentaneo della registrazione (attesa) Agire sul tasto [ π READY].

Per riprendere la registrazione agire di nuovo sullo stesso tasto di pausa

READY] o sul tasto della riproduzione

Dopo ogni interruzione nella registrazione, il numero dei brani aumenta di una unità.ITALIANO Note sulla registrazione

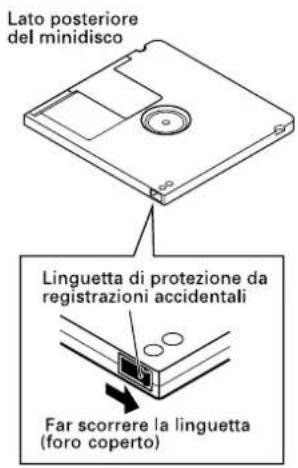

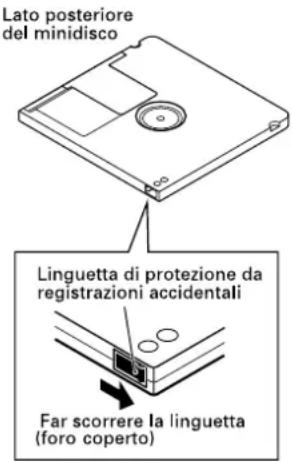

Per evitare cancellazioni accidentali di materiale precedentemente registrato sul disco

Dopo ogni registrazione, far scorrere la linguetta di protezione in modo da mettere allo scoperto il foro presente sul contenitore del disco.

Per registrare nuovamente sul disco, spostare di nuovo la linguetta sino a coprire il foro. ª Espulsione del minidisco Premere il tasto [ø EJECT] nel modo stop. Se si spegne l'apparecchio lasciandovi il minidisco all'interno (compare il messaggio " ") l'indice dei dati UTOC non può venire registrato. Riattivare l'apparecchio entro un massimo di 3 o 4 giorni ed espellere il minidisco. I dati delle registrazioni possono venire perduti se il minidisco viene lasciato per lungo tempo all'interno dell'apparecchio spento.

In caso di comparsa dell'indicazione "Disc Full !!" ("disco completo") o " Track Full

Il minidisco non dispone più di spazio utile per la registrazione, o quel minidisco ha usato tutti i numeri di brani disponibili. Procedere alla cancellazione di alcuni dei brani, ritenuti eventualmente non necessari, o registrare su un altro disco. ª La modalità di assegnazione dei numeri dei brani dipende dalla sorgente. In caso di riproduzione e registrazione di un compact disc o di un minidisco in forma digitale, cioè dopo aver selezionato come ingresso, tramite l'intemittore [INPUT SELECTOR], la voce [DIGITAL 1] o [DIGITAL 2]:

I numeri dei brani sul minidisco sul quale si effettua la registrazione sono assegnati in modo da corrispondere ai numeri dei brani presenti sul CD o MD. Tenere presente però, che, nelle circostanze sottoindicate, un solo numero di brano può venire assegnato alla sezione registrata.

• Sezione registrata costituita dalla riproduzione ripetuta di un singolo brano del disco (ottenuta, ad es., per mezzo della funzione di ripetizione lla riproduzione di un solo brano).

Sezione registrata costituita da registrazioni successive di brani con lo stesso numero di brano ma appartenenti a dischi diversi. Inoltre, se la sorgente è un minidisco, può succedere che i brani di durata inferiore a 3 secondi non vengano contrassegnati da un numero. In caso di registrazione della sorgente tramite [ANALOG], o se si procede alla registrazione tramite [DIGITAL 1] o [DIGITAL 2] di una sorgente diversa da CD o MD, con la funzione di assegnazione automatica disattivata: … Può succedere che l'intera registrazione venga contata come un solo brano, al quale viene assegnato un solo numero di brano.

• I numeri dei brani possono venire assegnati manualmente nei punti desiderati, semplicemente premendo il tasto [º RECORD] durante la registrazione.

• I numeri di brani possono venire assegnati automaticamente portando la funzione di assegnazione automatica sulla posizione "A_TRACK > ON" prima di avviare la registrazione. – 71 –– 72 – Riproduzione

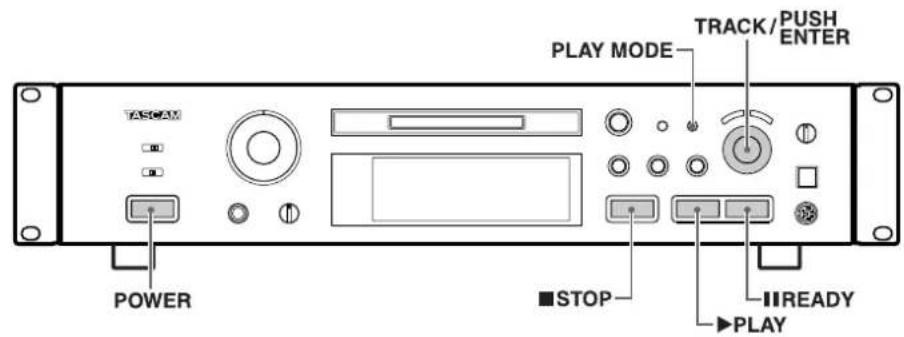

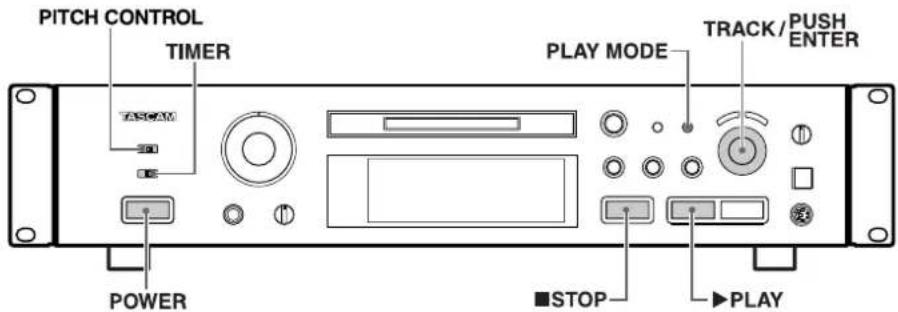

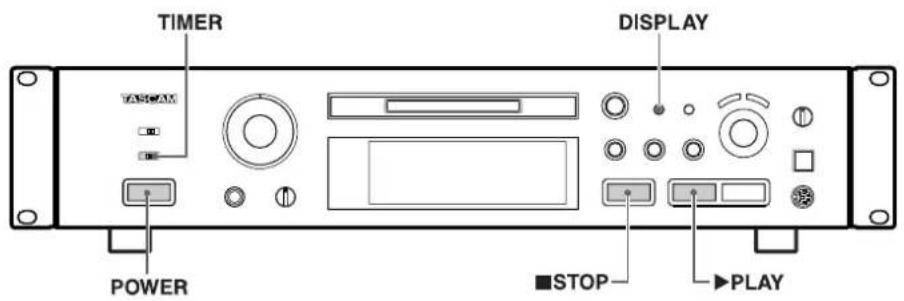

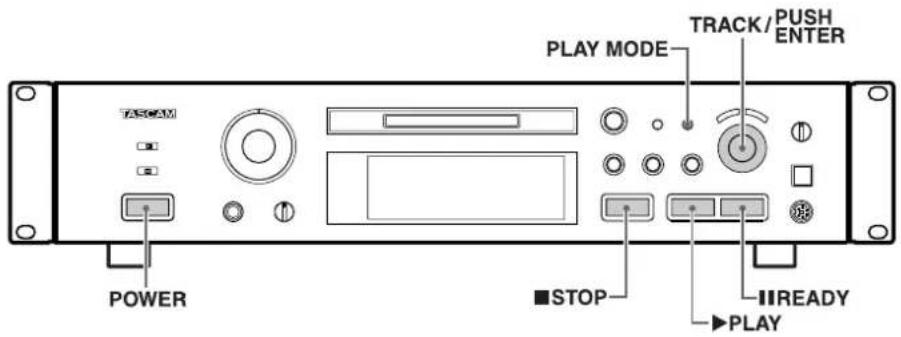

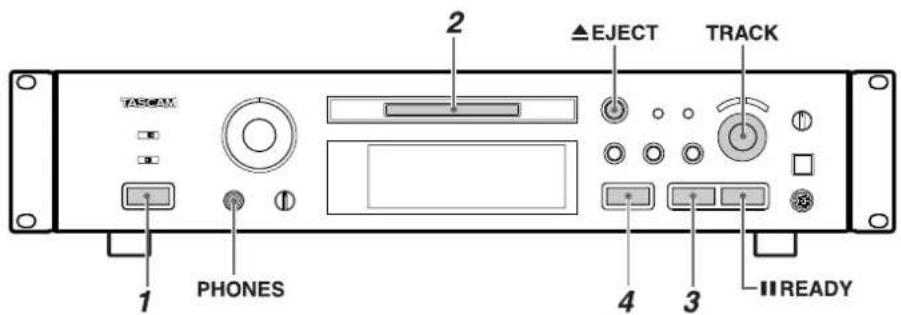

1. Premere il tasto [POWER].

… Sul quadrante compare l'indicazione "NO DISC" ("nessun disco inserito"). … Accendere l'amplificatore e predisporre il selettore di ingresso in corrispondenza del deck MD.

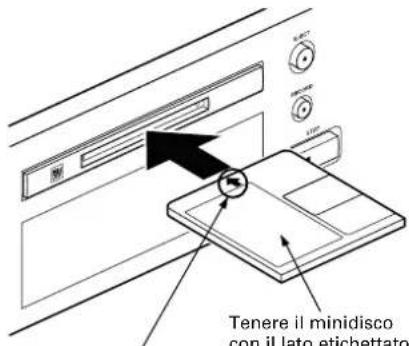

2. Inserire il minidisco che si vuole

ascoltare. … Al termine della lettura dei dati dell'indice TOC (Tabella dell'indice), l'apparecchio visualizza il titolo del disco (nel caso in cui gli sia stato assegnato), il numero totale dei brani ivi contenuti e il tempo totale necessario per la riproduzione del disco stesso. … I titoli dei dischi e dei brani possono essere fatti scorrere sul quadrante agendo sul tasto [SCROLL] del telecomando. Al termine dello scorrimento, l'indicazione del titolo ritorna a quella iniziale. Inserire il minidisco nella direzione della freccia.Numero totale dei brani Titolo del discoLista dei braniTenere il minidisco con il lato etichettato rivolto verso l'alto. Riproduzione normale

3. Avviare la riproduzione.

Premere il tasto di riproduzione

¥PLAY]. La relativa indicazione "¥" si illumina. La riproduzione ha inizio dal primo brano registrato. Sulla linea del numero del brano "TRACK NO." compare l'indicazione "001". … Al termine della riproduzione dell'intero disco, i numeri dei brani scompaiono dalla lista dei brani. … Se sul disco sono presenti oltre 20 brani sul quadrante si illumina l'indicazione " " ("eccesso"), ed il numero totale dei brani contenuti può essere verificato leggendo la cifra riportata accanto all'indicazione TRACK NO. ("numero dei brani"). … Per riprodurre dall'inizio il brano che è stato appena registrato premere il tasto

¥PLAY] subito dopo l'arresto della registrazione (entro 10 secondi). … Trascorsi oltre 10 secondi dall'arresto della registrazione, o se il tasto [ ¥PLAY] viene premuto dopo aver premuto il tasto [ ª STOP], la riproduzione ha inizio dal primo brano del disco.

4. Per arrestare la riproduzione prima della

fine naturale agire sul tasto di arresto

ª STOP]. ª Arresto temporaneo della riproduzione (attesa) Premere il tasto di pausa [ π READY]. La relativa indicazione " π" si illumina. … Per riprendere la riproduzione premere uno dei due tasti [ ¥PLAY] o [π READY]. ª Riproduzione di un brano precedente o seguente quello in corso di riproduzione Agire opportunamente sulla manopola

µ TRACK≤|]. … Se si sta utilizzando il telecomando, selezionare il brano desiderato agendo sui tasti [ µ TRACK≤|], o digitando direttamente il numero del brano desiderato per mezzo dei tasti numerici. … Il brano il cui numero è stato selezionato inizia ad essere riprodotto. ª Espulsione del minidisco Agire sul tasto di espulsione [ø EJECT]. ª Cuffie Per l'uso della cuffia, collegare la spina alla presa PHONES. … Regolare il livello del segnale emesso dalla presa della cuffia. Condensa Portando l'apparecchio da un ambiente freddo ad uno caldo, o se la temperatura dell'ambiente si alza repentinamente, sui meccanismi interni dell'apparecchio può formarsi della condensa, la cui presenza impedisce il normale funzionamento dell'apparecchio e può causare danni al disco o ai meccanismi di precisione del deck. In caso di formazione di condensa, accendere l'apparecchio e lasciarlo acceso per una o due ore, sino alla completa evaporazione della condensa. Tasti usati in questa paginaITALIANO – 73 – Suggerimenti utili per la registrazione Il segnale in ingresso proveniente dal componente collegato a ciascun terminale di ingresso può essere controllato prima della registrazione.

Agire sul tasto [ø EJECT] per espellere il disco.

2. Selezionare le sorgente di ingresso

desiderata, agendo sull'interruttore [INPUT SELECTOR].

3. Premere il tasto [º RECORD] (sul

quadrante compare l'indicazione "Monitor Mode", "modalità di controllo"). … Anche con la modalità [REC MODE] sulla posizione [MONO], il segnale viene inviato ad entrambi i canali. … Per disattivare la modalità di controllo inserire un minidisco, o agire sul tasto [ª STOP]. ªRegistrare un segnale analogico

1. Inserire un minidisco registrabile e

premere il tasto [º RECORD] per passare alla modalità di attesa della registrazione (l'indicazione " " si illumina).

2. Del programma sorgente, riprodurre la

sezione che contiene i più alti picchi di livello, e regolare il livello agendo sul comando [INPUT] in modo che, in presenza dei picchi massimi, i segmenti in prossimità dell'indicazione "OVER" ("eccesso") del misuratore di livello non si illuminino. Regolazione del livello di registrazione Controllo del segnale in ingresso Inserendo dei numeri di brani in certi punti specifici si facilita la rapida individuazione di quei punti tramite l'uso della funzione di riproduzione, o delle funzioni di montaggio. ªAssegnazione automatica dei numeri dei brani I numeri dei brani possono essere assegnati automaticamente nel corso della registrazione, semplicemente portando la funzione di assegnazione automatica ("A_TRACK") sulla posizione ON ("attivata").

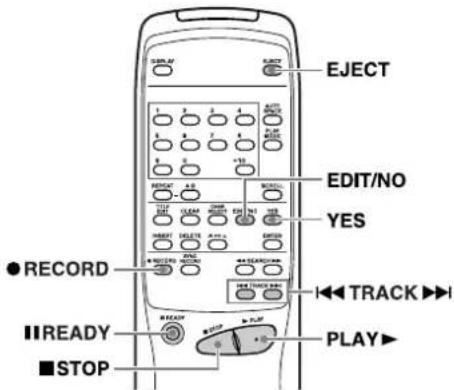

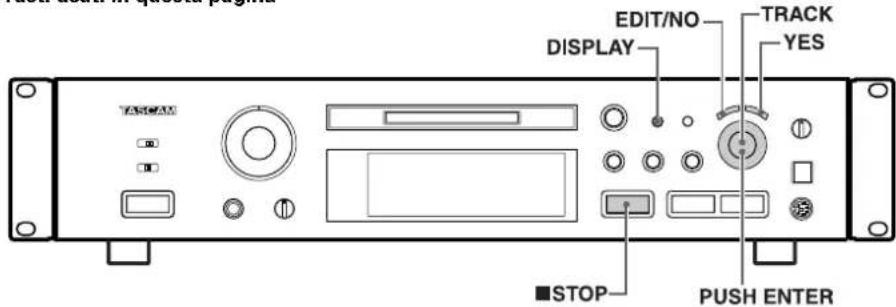

1. In modalità di registrazione o di attesa

della registrazione, agire sul tasto [EDIT/NO] sino a visualizzare la voce "A_TRACK >XXX".

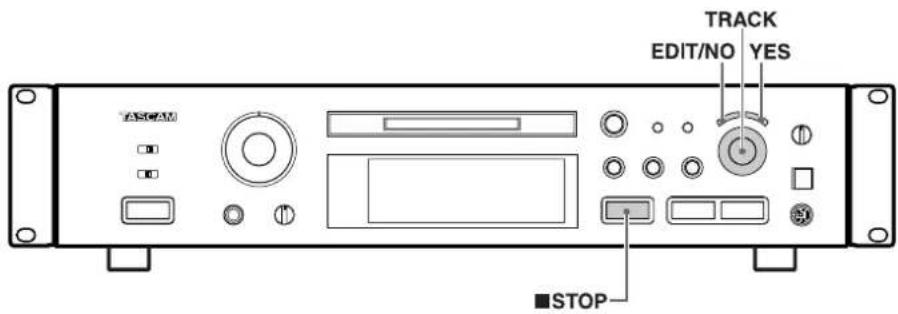

2. Agire sulla manopola [µTRACK≤]

sino a selezionare la posizione "A_TRACK > ON".

3. Premere il tasto [YES] per attivare la

funzione prescelta. … Con la funzione di assegnazione automatica attivata, il livello del segnale deve rimanere basso per almeno 4 secondi affinché il numero del brano possa avanzare a quello successivo. Assegnazione dei numeri dei brani durante la registrazione Tasti usati in questa pagina

3. Riprodurre di nuovo il programma

sorgente. … Agire poi sui tasti [¥PLAY] o [π READY] per avviare la registrazione. ªRegistrare un segnale digitale

1. In modo Record-Ready, premere il

pulsante [EDIT/NO] finché appare D- LEV 0.0dB.

2. Regolare il livello di registrazione con la

manopola [µ TRACK≤]. Il livello può essere modificato in passi di 0,5 dB nel range compreso tra –6.0 dB e +6.0dB.

3. Premere il pulsante [YES] per

confermare la regolazione.

Nel corso della registrazione digitale da un CD o da un altro MD, i numeri dei brani vengono fatti avanzare automaticamente, in relazione alla distribuzione dei dati presenti sul CD o sull'MD. … Una volta attivata "ON", la funzione di assegnazione automatica non viene disattivata, anche spegnendo l'apparecchio. Per disattivarla agire sul tasto [YES] dopo aver selezionato la posizione "A_TRACK > OFF". ªAssegnazione manuale dei numeri dei brani Premere il tasto [ºRECORD] nei punti in cui si vuole assegnare un numero di brano durante la registrazione. Ad ogni pressione del tasto, il numero dei brani avanza di una unità. ªAssegnazione dei numeri di brani dopo la registrazione Se, nel corso della successiva elaborazione o montaggio, un brano viene suddiviso (vedere il paragrafo "suddivisione di un brano" a pag. 73), viene assegnato un nuovo numero di brano. Nota: Selezionare un diverso ingresso tramite il [INPUT SELECTOR] durante la registrazione, attiva il modo Record- Ready. Misuratore di livelloEvitare l’accensionedi questi segmenti– 74 – Il deck inizia a registrare quando il livello dell'audio in ingresso supera un certo livello, e si arresta temporaneamente quando il livello audio scende al disotto di un certo valore per periodi continui di 4 secondi o più.

1. Eseguire le operazioni descritte ai punti

da 1 a 4 del paragrafo "Registrazione sul minidisco", a pag 70.

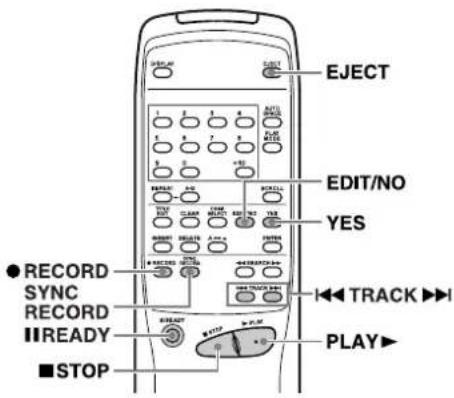

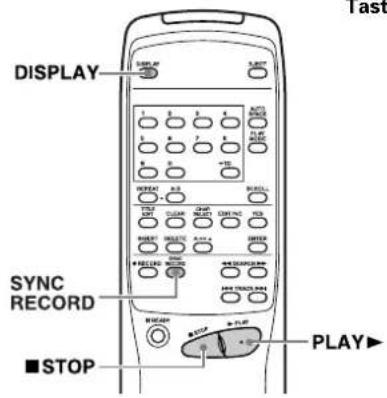

2. Agire sul tasto [SYNC RECORD] del

telecomando. Il deck passa alla modalità di attesa della registrazione in sincronizzazione. … Le indicazioni " " e " " si illuminano. Dopo l'apparizione dell'indicazione "S_SYNC ON" il quadrante visualizza poi la durata rimanente della registrazione.

3. Avviare la riproduzione del componente

sorgente. … Il deck avvia la registrazione in sincronizzazione dopo aver individuato la presenza di un segnale audio in ingresso. La registrazione si interrompe momentaneamente se il livello del segnale audio scende al disotto di un certo valore prestabilito. … Nel corso della modalità di attesa della registrazione in sincronizzazione non è possibile riavviare manualmente la registrazione agendo sui tasti [ ¥PLAY] o [ π READY]. Registrazione in sincronizzazione Suggerimenti utili per la registrazione La funzione di sovrapposizione consente di procedere ad una nuova registrazione cancellando contemporaneamente una registrazione effettuata in precedenza.

1. Eseguire le operazioni dei punti da 1 a 4

del paragrafo "Registrazione sul minidisco" a pag. 70.

2. Ruotare opportunamente la manopola

[µ TRACK≤] (o agire sui tasti [∆ TRACK˚] del telecomando) sino a visualizzare il numero del brano sul quale si vuole sovrapporre la nuova registrazione.

3. Premere il tasto [º RECORD]

l'indicazione (l'indicazione " " si illumina). … Compare prima il messaggio "Over Write" ("sovrapposizione"), e rimane poi illuminata l'indicazione della durata della registrazione. … I numeri dei brani successivi a quello sul quale si intende sovrapporre la registrazione lampeggiano nella lista dei brani.

4. Regolare il livello di registrazione.

… Se era stata precedentemente selezionata la modalità analogica [ANALOG], procedere alla regolazione del livello di registrazione per mezzo del comando [INPUT].

5. Per avviare la registrazione agire sui

tasti [¥PLAY] o [π READY]. … Il deck provvede alla registrazione sovrapponendola al brano esistente. Il numero del brano viene aggiornato. ªRegistrazione in sovrapposizione a partire da un certo punto di un brano preesistente

1. Selezionare il numero del brano che si

vuole cancellare (cioè sul quale si vuole sovraregistrare) e premere poi il tasto [¥PLAY] per avviarne la riproduzione.

2. Nel punto in cui si vuole iniziare la

registrazione premere il tasto [π READY]. Registrazione su brani preesistenti (sovrapposizione) Tasti usati in questa pagina

3. Premere il tasto [º RECORD].

… Il numero del brano viene aggiornato e si mette a lampeggiare, nella lista dei numeri dei brani.

4. Agire sui tasti [¥PLAY] o [π READY]

per avviare la registrazione. … Il deck procede a registrare sul brano preesistente . [AVVERTENZA] … Non è possibile registrare a partire da un certo punto di un brano se sono illuminate le voci " " o

… Per disattivare la registrazione in sincronizzazione premere di nuovo il tasto [SYNC RECORD]. Note: … Premendo il tasto [ π READY] nel corso della registrazione in sincronizzazione, questa viene interrotta. … Selezionare un diverso ingresso tramite il [INPUT SELECTOR] durante la registrazione sincronizzata, abortisce l’operazione di registrazione.ITALIANO Ad ogni successiva pressione del tasto [DISPLAY], la visualizzazione cambia nel seguente ordine: In modalità di arresto /registrazione: … Il tempo rimanente della registrazione (REMAIN) viene visualizzato solamente durante la modalità di attesa della registrazione. … Il titolo del disco può essere visualizzato solamente se è stato registrato sul disco. ª Premere il tasto di riproduzione [¥PLAY] subito dopo aver arrestato la registrazione. Il brano la cui registrazione è appena terminata viene riprodotto dall'inizio.

ª Riproduzione dal primo brano del minidisco, dopo la registrazione: Subito dopo aver arrestato la registrazione premere di nuovo il tasto di arresto

ª STOP], e premere poi il tasto di riproduzione [¥PLAY].

STOP Registra- zione

STOP Registra- zione Controllo dei brani registrati Controllo del tempo di registrazione disponibile, rimanente sul minidisco. Collegando questo apparecchio ad un normale timer (disponibile in commercio), si può avviare o arrestare il funzionamento ad un certo momento prestabilito.

1. Eseguire le operazioni descritte ai punti

da 1 a 6 del paragrafo "Registrazione sul minidisco", a pag. 70.

2. Portare l'interruttore [TIMER] su [REC].

3. Predisporre il [TIMER] in modo che

provveda all'alimentazione, o all'arresto dell'alimentazione, di corrente alle ore desiderate, rispettivamente, per l'avvio e l'arresto del funzionamento. … Dal momento che la registrazione ha effettivamente inizio solo dopo che l'apparecchio ha terminato la lettura dei dati dell'indice, predisporre il timer ad un'ora leggermente anticipata rispetto all'ora in cui si vuole che la registrazione abbia effettivamente inizio. … Tutti i componenti si spengono. … Al momento previsto per l'entrata in funzione, il timer provvede all'erogazione di corrente ai vari componenti e la registrazione ha inizio. [AVVERTENZE] … Se la registrazione a mezzo timer viene eseguita nelle modalità "SHUFFLE" o "PROGRAM", il deck passa automatica- mente alla modalità "CONTINUE". … Ricordarsi di riattivare il deck e di espellere il minidisco entro 3 o 4 giorni dal termine della registrazione a mezzo timer. Espellendo il minidisco, il contenuto registrato viene iscritto sul minidisco stesso. Se il deck viene lasciato spento per un lungo periodo di tempo dopo la fine della registrazione a mezzo timer, il contenuto potrebbe risultare cancellato. … La registrazione tramite timer ha inizio dopo l'ultimo brano precedentemente registrato sul disco. Registrazione a mezzo timer Tasti usati in questa pagina – 75 – … Al termine della registrazione tramite timer riportare l'interruttore [timer] sulla posizione [OFF]. Se si lascia l'interruttore [TIMER] sulla posizione [REC], il deck riavvia automaticamente la registrazione la successiva volta che l'alimentazione viene attivata dal timer stesso. … Dal momento che la registrazione ha effettivamente inizio solo dopo che l'apparecchio ha terminato la lettura dei dati dell'indice, predisporre il timer ad un'ora leggermente anticipata rispetto all'ora in cui si vuole che la registrazione abbia effettivamente inizio.– 76 – Suggerimenti utili per la riproduzione Tutti i brani del disco vengono riprodotti una sola volta, in un ordine scelto a caso dall'apparecchio stesso.

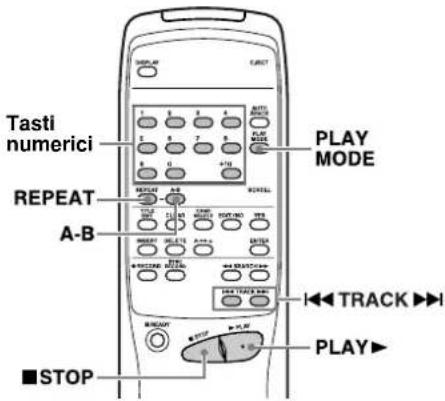

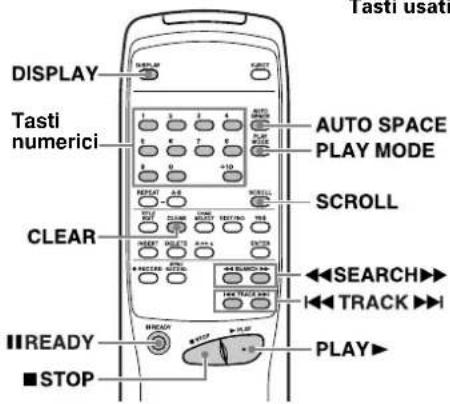

1. In modalità di arresto agire

ripetutamente sul tasto [PLAY MODE], sino a quando sul quadrante compare la voce "SHUFFLE MODE" ("modalità a mescolanza") e l'indicazione (" " si illumina).

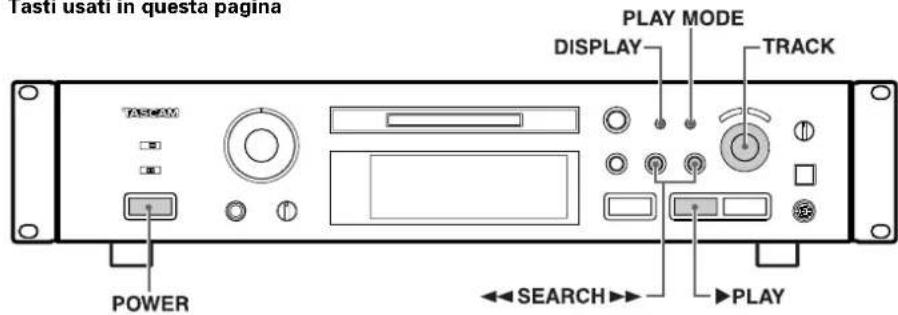

2. Premere il tasto di riproduzione

¥PLAY]. … Per saltare alla riproduzione del brano successivo, nel corso della riproduzione casuale, ruotare la manopola

µ TRACK≤] in senso orario, o agire sul tasto [ ≤] del telecomando. … Per ritornare all'inizio del brano in corso di ascolto, nel corso della riproduzione casuale, ruotare la manopola

µ TRACK≤] in senso antiorario, o agire sul tasto [ µ ] del telecomando. … La modalità di riproduzione casuale non viene disattivata anche spegnendo l'apparecchio. … Per cancellare la modalità di riprodu- zione casuale, agire ripetutamente sul tasto [PLAY MODE] sino a quando sul quadrante ricompare l'indicazione "CONTINUE MODE" ("modalità continua"). Riproduzione dei brani in ordine casuale (riproduzione a "mescolanza") ª Riproduzione di un brano a seguito di ricerca diretta Specificare il brano desiderato agendo sui tasti numerici (da 1 a 9, 0, e +10) del telecomando. La riproduzione del brano designato ha immediatamente inizio. … Esempi delle operazioni da compiere per la ricerca di brani di numero superiore a 10: Per la designazione del brano numero 10: Premere una volta il tasto +10 e poi il tasto 0. Per la designazione del brano numero 25: Premere due volte il tasto +10 e poi il tasto 5. … Per cancellare l'indicazione "TRACK NO." premere il tasto [CLEAR] mentre l'indicazione lampeggia. ª Salto al brano precedente o a quello successivo Per saltare, durante la riproduzione normale, alla riproduzione di un qualunque brano precedente o successivo quello in corso di riproduzione, ruotare la manopola

µ TRACK≤] in senso, rispettivamente, antiorario od orario, o agire sui tasti [µ TRACK≤] o del telecomando. ª Ricerca di una certa sezione Se in corso di riproduzione, agire sui tasti

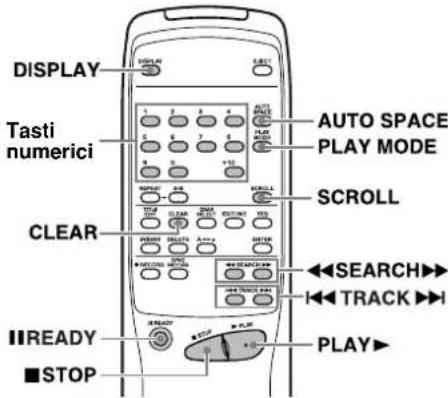

∆/˚],(o [∆SEARCH ˚]) tenendoli premuti sino all'individuazione del luogo desiderato. … Se in modalità di attesa della riproduzione, la sezione desiderata può essere ricercata tenendo conto del tempo di riproduzione trascorso sino a quel momento, o del tempo di riproduzione rimanente sino alla fine, entrambi visualizzabili sul quadrante. … La ricerca normale può non essere possibile se il disco contiene numerosi brani della durata di solo alcuni secondi. Selezione di un certo brano desiderato Le informazioni visualizzate sul quadrante delle indicazioni consentono di conoscere il titolo del disco, il titolo del brano, il numero totale di brani presenti sul disco, il tempo totale necessario alla riproduzione dell'intero disco, il tempo rimanente disponibile per la registrazione. … Ad ogni successiva pressione del tasto [DISPLAY] le indicazioni ruotano nell'ordine seguente: In modalità di arresto: In modalità di riproduzione: … Nel riquadro accanto alla voce TRACK NO. compare l'indicazione del numero totale dei brani. … Il titolo del disco ed i titoli dei brani vengono visualizzati solamente nel caso in cui siano stati registrati sul minidisco. … Per visualizzare il titolo di un brano, selezionare il brano con l'apparecchio in modalità di arresto (con l'indicazione "TRACK" illuminata), ed agire poi sul tasto [DISPLAY]. … Se il titolo di un brano è costituito da oltre 100 caratteri, i caratteri dal 100esimo in poi non possono venire visualizzati.

I titoli dei dischi e dei brani possono essere fatti scorrere sul quadrante agendo sul tasto [SCROLL] del Uso del quadrante delle indicazioni Si illumina Tasti numerici Tasti usati in questa pagina telecomando. Al termine dello scorrimento, l'indicazione del titolo ritorna a quella iniziale .ITALIANO ª Riproduzione di brani con inserimento di uno spazio dopo ogni brano (riproduzione con spaziatura automatica) La funzione di spaziatura automatica serve ad inserire uno spazio non registrato di circa 3 secondi fra un brano e l'altro. Questi spazi rendono possibili le operazioni di individuazione dei brani nel corso della registrazione da un minidisco su una normale nastrocassetta analogica.

1. Agire una volta sul tasto [AUTO SPACE]

del telecomando, sino a visualizzare la voce "A_SPACE ON" (l'indicazione " " si illumina).

2. Premere il tasto [

¥PLAY]. … Per disattivare la riproduzione a spaziatura automatica, agire ripetutamente su [AUTO SPACE], sino a quando l'indicazione " " scompare. ª Pausa dopo ogni brano (riproduzione ad attesa automatica) Il deck può passare alla posizione di attesa dopo la riproduzione di ogni brano. Questa caratteristica può rivelarsi utile per la copia su nastro di un solo brano dell'MD, o nel caso in cui i brani che si desidera riversare sul nastro non sono in ordine successivo, uno dopo l'altro.

1. Agire due volte sul tasto [AUTO SPACE]

del telecomando, sino a visualizzare la voce "A_READY ON" (l'indicazione " " " si illumina).

2. Premere il tasto [

¥PLAY]. … Al termine della riproduzione, il deck entra in pausa in corrispondenza dell'inizio del brano successivo.

3. Per sospendere la pausa ed avviare la

riproduzione del brano successivo, agire sui tasti di riproduzione [ ¥PLAY] o di pausa [ π READY]. … Per disattivare la riproduzione ad attesa automatica, agire ripetutamente sul tasto [AUTO SPACE] sino a quando l'indicazione " " scompare. … Le due modalità di riproduzione

READY non possono essere utilizzate contemporaneamente. Registrazione su nastro analogico Tasti numerici Tasti usati in questa pagina ª Modalità Auto Cue (solo tracce registrate in SP) La funzione Auto Cue permette all’unità di iniziare automaticamente la riproduzione dal punto di inizio di ciascuna traccia audio. Il livello del segnale che dà l’impulso di partenza può essere regolato come segue:

1. In modo stop, play o pausa, premere il

tasto [EDIT/NO] fino a visualizzare il menu AUTO CUE?

µ TRACK≤] per selezionare il livello di soglia tra i seguenti valori disponibili: -54Db, -60dB, -66dB, -72dB e OFF.

4. Premere [YES] per confermare la

selezione del livello desiderato. … Quando il modo Auto Cue e attivo (qualsiasi valore eccetto “OFF”), e l’apparecchio è in STOP, spostandosi alla traccia successiva o alla precedente l’apparecchio si posizionera in pausa nel punto in cui il livello sonoro supera la soglia prefissata precedentemente. … Quando sono attive sia l’Auto Cue che l’Auto Ready, spostandosi alla traccia seguente o precedente, l’MD-350 si posiziona automaticamente sul primo punto della traccia dove il livello del segnale raggiunge il livello selezionato, e l’unità si commuta in Pausa. Se l’inizio della traccia audio sembra “tagliato”, provare a selezionare un livello più basso. … Nel caso sia l’Auto Cue che l’Auto Ready siano disabilitati, spostandosi alla traccia seguente o precedente commuterà normalmente l’MD-350 in modo STOP. … Se la funzione Auto Cue è attiva, non è disponibile la funzione Auto Space. … Se la funzione Auto Space fosse attiva, e si attiva successivamente anche la funzione Auto Cue, la funzione Auto Space viene disattivata, così come la funzione Auto Ready (qualora fosse attiva in precedenza). … Se la funzione Auto Cue è attiva, e si preme il pulsante [AUTO SPACE], si ottiene l’unico effetto di attivare/disattivare la funzione Auto Ready. … Questa funzione è disponibile solo per le tracce registrate in modalità SP. Per le tracce registrate in qualsiasi altra modalità, il punto di cue è sempre l’inizio della traccia, e non il punto in cui il livello raggiunge la soglia impostata. … Il punto di cue è impostato con l’accuratezza di ±1 campione. In modalità SP ciò equivale a ±64 millisecondi. – 77 – Possono essere programmati, per la riproduzione in un qualsiasi ordine desiderato, sino a 25 brani. ª Programmazione

1. In modalità di arresto, agire

ripetutamente sul tasto [PLAY MODE] sino a quando sul quadrante compare la voce "PGM MODE" ("modalità di programmazione"). Dopo alcuni secondi l'apparecchio passa a visualizzare l'indicazione "0m 00s 00p" (con l'indicazione " " illuminata).

2. Ruotare la manopola [

µ TRACK≤] in modo che sulla lista dei numeri dei brani si illumini il numero relativo al brano che si vuole programmare per primo. … Il numero del brano si mette a lampeggiare e premere poi la manopola stessa. … Ripetere poi la stessa operazione per la programmazione degli altri brani desiderati. … I brani possono essere programmati direttamente, semplicemente visualiz- zandoli tramite la digitazione in ordine successivo per mezzo dei tasti numerici (da 1 a 9, 0 e +10) del telecomando. Riproduzione dei brani in un certo ordine designato (riproduzione programmata)Tasti numerici Tasti usati in questa pagina Suggerimenti utili per la riproduzione Un brano, o tutti i brani, o una certa porzione A-B di un brano, possono essere riprodotti ripetutamente. Anche la riproduzione programmata e quella casuale possono essere ripetute. ª Ripetizione di tutti i brani del minidisco (ripetizione di tutti i brani)

1. In modalità di arresto, agire

opportunamente sul tasto [PLAY MODE] per selezionare una delle seguenti modalità di ripetizione della riproduzione. Voce indicata Tipo di modalità CONTINUE Ripetizione normale SHUFFLE Ripetizione in ordine casuale PGM MODE Ripetizione nell'ordine programmato

2. Premere una volta il tasto [REPEAT] sino

a visualizzare "REPEAT ALL" ("ripetizione totale"). … L'indicazione " " si illumina.

3. Premere il tasto [

¥PLAY]. I brani vengono riprodotti ripetutamente nella modalità specificata. … Per disattivare la modalità di ripetizione e riprendere la riproduzione normale, agire opportunamente sul tasto [REPEAT] sino a quando compare l'indicazione "REPEAT OFF" ("ripetizione disattivata"). … La modalità di ripetizione della riproduzione non viene disattivata anche spegnendo l'apparecchio. Ripetizione dei brani (riproduzione ripetuta) … Selezionando i brani del disco dal 21 esimo in poi, lampeggia l'indicazione " " ("eccesso"), ma il numero del brano può comunque essere controllato nel riquadro alla destra della voce "TRACK NO". … Si può anche programmare ripetutamente lo stesso brano. … In caso di errori nella digitazione dei numeri dei brani da programmare, premere il tasto di cancellazione [CLEAR]. Ad ogni pressione di questo tasto viene cancellato l'ultimo brano del programma. Numero Durata totale di riprodu- Si del brano zione del programma illumina Brani programmati Numero del programma

3. Per avviare la riproduzione così

programmata premere il tasto di riproduzione [ ¥PLAY].

Il programma viene comunque conservato in memoria sia che la riproduzione programmata sia stata interrotta tramite l'azione sul tasto di arresto [ ª STOP], sia che la stessa sia giunta naturalmente al termine. … Se si preme il tasto di arresto [ª STOP] in modalità di arresto, il programma viene cancellato. … Se la durata totale di riproduzione del programma supera 159 minuti e 59 secondi, sul contatempo compare l'indicazione "---m--s".

Terminata la programmazione del 25 esimo brano della serie, sul quadrante compare l'indicazione "PGM Full !!" ("programma completo"), e diviene impossibile proseguire ulteriormente nella programmazione

… Premendo il tasto [PLAY MODE] in modalità di arresto, si cancella la modalità di riproduzione programmata e si cancella anche il programma dalla memoria.

La modalità di programmazione non viene disattivata anche spegnendo l'apparecchio, ed i dati programmati rimangono nel deck

Se, si tenta di effettuare la riproduzione programmata senza aver precedentemente inserito i dati di programmazione, compare prima il messaggio "PGM Empty !!" ("programma vuoto") ed ha poi inizio la riproduzione normale. ª Verifica del contenuto del programma Per visualizzare il contenuto del programma, in modalità di riproduzione o di attesa della riproduzione, ruotare opportunamente la manopola [ µ TRACK≤], o agire sui tasti

ª Cancellazione di un brano programmato In modalità di arresto, premere il tasto [CLEAR]. L'ultimo brano del programma viene cancellato. ª Aggiunta di un altro brano al programma In modalità di arresto, ruotare la manopola

µ TRACK≤] per selezionare il numero del brano che si vuole aggiungere al programma, e premere poi [PUSH ENTER] sulla manopola stessa per memorizzarlo. Il brano può anche venire designato semplicemente digitando, sui tasti numerici (da 1 a 9, 0 e +10) del telecomando, il numero del brano stesso.

Il nuovo brano prescelto viene aggiunto come ultimo brano del programma esistente. – 78 –ª Ripetizione di un singolo brano

1. In modalità di riproduzione continua

"CONTINUE MODE", premere due volte il tasto [REPEAT] del telecomando. … Sul quadrante compare l’indicazione "REPEAT 1" (Le indicazioni del quadrante " " ("ripetizione") e " " ("singolo") si illuminano).

2. Premere il tasto di riproduzione

¥PLAY]. Il brano in corso di lettura al momento viene ripetuto.

3. Il brano da ripetere può essere

modificato ruotando opportunamente la manopola [ µ TRACK≤], o agendo sui tasti [ µ TRACK≤] o direttamente sui tasti numerici (da 1 a 9, 0 e +10) del telecomando. … La ripetizione di un singolo brano non è possibile nelle modalità "SHUFFLE MODE" e "PGM MODE". ª Ripetizione di una sezione all'interno di un brano (ripetizione A-B) Si può riprodurre ripetutamente una certa determinata porzione (da A a B) di un brano.

1. Nel corso della riproduzione, premere il

tasto [A-B] del telecomando (sul quadrante compare la voce "REPEAT A–", e l'indicazione " " si illumina e quella " " si mette a lampeggiare) nel punto di inizio (A) della porzione di cui si vuole ripetere la riproduzione.

2. Premere di nuovo il tasto [A-B] (sul

quadrante compare la voce "REPEAT A- B", mentre l'indicazione " " e " " si illumina in modo continuo) al punto di fine (B) della porzione di cui si desidera la riproduzione ripetuta. … Nel corso della riproduzione in ordine casuale "SHUFFLE MODE" e della riproduzione programmata "PGM MODE", la riproduzione di sezioni A-B a cavallo di due o più brani non è possibile. Collegando il deck ad un timer (comunemente disponibile in commercio) si può avviare la riproduzione a certe ore prestabilite.

1. Inserire un minidisco riproducibile e

disporre l'interruttore del [TIMER] sulla posizione [PLAY].

2. Selezionare un ingresso dell'-

amplificatore che consente al deck di operare in riproduzione. … La riproduzione a mezzo timer è possibile in caso di selezione di una selle seguenti modalità: "SHUFFLE MODE", "PGM MODE", "ALL REPEAT" o "REPEAT SINGLE".

3. Predisporre il timer sull'ora desiderata

per l'inizio della riproduzione e spegnerlo. Tutti i componenti entrano in modalità di attesa. All'ora designata, i componenti si accendono automaticamente e la riproduzione ha inizio. … Terminata la riproduzione a mezzo timer, riportare su [OFF] l'interruttore [TIMER] dell'apparecchio. Riproduzione a mezzo timer Tramite il controllo di pitch (intonazione) si può variare la velocità di riproduzione fino al –12% rispetto alla velocità normale. Questa funzione non è disponibile in modalità LP2. Per impostare la variazione che si desidera, quando si preme il pulsante PITCH ON/OFF, seguire la procedura:

1. In modo stop, play o pausa, premere il

pulsante [EDIT/NO] finché appare il menù Pitch?

µ TRACK≤] per selezionare la variazione desiderata, in passi della 0,1%.

4. Premere [YES] per confermare la

selezione. … Il valore selezionato non ha effetto fino a quando il pulsante PITCH ON/OFF non viene commutato su ON. … Notare che, al momento della commutazione ON/OFF, il segnale in uscita viene interrotto momentaneamente. Controllo di pitch Tracce registrate in modalità diverse (SP, MONO, LP2, LP4) possono essere combinate in un singolo disco. Durante la riproduzione, la macchina commuterà automaticamente il modo di riproduzione a seconda della traccia, e ne darà conferma sul display. Modalità Play Tasti usati in questa pagina Tasti numerici … Per cancellare la riproduzione ripetuta di una certa sezione A-B e riprendere la normale riproduzione premere di nuovo il tasto [A-B] o il tasto [REPEAT] ( viene visualizzata l'indicazione "REPEAT OFF"). … Per cancellare la sezione specificata (A-B) agire sul tasto [ ª STOP]. – 79 – ITALIANO– 80 – Elaborazione e montaggio delle registrazioni dei minidischi ª Cancellazione di un singolo brano (TRACK ERASE) Esempio: Cancellazione del brano B (brano numero 2)

1. Specificare il brano da cancellare

agendo opportunamente sulla manopola

2. Agire sul tasto [EDIT/NO] sino a quando

sul quadrante compare il messaggio "ERASE TRK ?" ("cancellare il brano?").

3. Premere il tasto [YES].

Compare il messaggio di conferma "Track OK ?" ("brano OK?"). … Premendo il tasto [EDIT/NO] o il tasto di arresto [ ªSTOP] mentre sul quadrante è presente il messaggio "Track OK ?", si interrompe la procedura di cancellazione.

4. Premere di nuovo il tasto [YES].

… Sul quadrante compare l'indicazione "COMPLETE" ("eseguito"). Dopo la cancellazione del brano specificato, il numero del brano immediatamente successivo viene diminuito di una unità, e così pure tutti i brani successivi vengono rinumerati. … Per l'eventuale cancellazione di altri brani, ripetere la stessa procedura. Le specifiche operazioni indicate con questi termini di carattere generale comprendono la cancellazione, lo spostamento, la divisione o la combinazione dei brani. È anche possibile assegnare dei titoli ai dischi o ai brani. ª In caso di apparizione dell'indicazione "Protected !!" ("Protetto") L'apparizione di questa indicazione significa che il minidisco è stato disposto in modo da impedire registrazioni e cancellazioni accidentali. Per rendere possibile la registrazione (o il montaggio), far scorrere la linguetta di protezione in modo che il foro presente sul contenitore del disco venga a risultare coperto

ª In caso di lampeggio dell'indicazione "UTOC Writing" ("memorizzazione dei dati dell'indice") Questo messaggio indica che i dati registrati sono in corso di iscrizione sul minidisco. Durante questo breve periodo, non staccare il cavo di alimentazione di corrente di rete, e non far vibrare o oscillare il deck, per evitare una possibile non corretta iscrizione dei dati sul disco. Note sul montaggio o elaborazione I dati contenuti sul minidisco possono essere cancellati nei modi seguenti. … Tutti i brani possono essere cancellati contemporaneamente … Si può cancellare un solo brano … Si può cancellare una certa porzione di un certo brano. ª Cancellazione contemporanea di tutti i brani (DISC ERASE)

1. In modalità di arresto, agire sul tasto

[EDIT/NO] sino a quando sul quadrante compare il messaggio "ERASE DISC ?" ("cancellazione di tutto il disco?").

2. Premere il tasto [YES].

Compare il messaggio "Sure ?" ("sicuro?"). … Premendo il tasto [EDIT/NO] o il tasto di arresto [ ª STOP] mentre sul quadrante è presente il messaggio "Sure ?", si interrompe la procedura di cancellazione.

Premere di nuovo il tasto [YES]. Sul quadrante compare prima l'indicazione "COMPLETE" ("eseguito"), seguita dall'indicazione "Blank Disc" ("disco vergine"), che informa che tutti i dati precedentemente contenuti sul disco sono stati cancellati.

Se, mentre è visualizzato il messaggio "Blank Disc" ("disco vergine"), si seleziona la voce "ERASE DISC ?" ("cancellare il disco?") per mezzo del tasto [EDIT/NO], e si preme poi il tasto [YES], la funzione UNDO (che cancella l'ultima operazione effettuata) non viene attivata. Cancellazione di brani (funzione di cancellazione) Tasti usati in questa paginaITALIANO – 81 – ª Cancellazione di una parte di un brano Questa operazione consiste nel suddividere un brano, cancellare uno dei brani ottenuti come risultato della suddivisione, e ricombinare le parti rimanenti. Con l'uso di queste tre funzioni si può quindi procedere alla cancellazione di una parte di un brano. Esempio: Cancellazione di una parte del brano A (brano numero 1) Tasti usati in questa pagina Un brano registrato può essere suddiviso in due brani diversi, al secondo dei quali viene assegnato un nuovo numero di brano. Questa funzione viene utilizzata quando un solo brano contiene in effetti un certo numero di brani più corti (come può succedere talvolta nei minidischi registrati in modo analogico), o se si vuole contrassegnare un certo punto, che si vuole poi successivamente individuare. Esempio: Divisione delle parti C e D, originariamente contenute entrambe nel brano numero 3

1. Nel corso della riproduzione, premere il

tasto di pausa [ π READY] nel punto in cui si vuole operare la suddivisione in due parti del brano in corso.

2. Agire sul tasto [EDIT/NO] sino a quando

sul quadrante compare il messaggio "DIVIDE ?" ("suddividere?").

3. Premere il tasto [YES].

Sul quadrante compaiono, alternativamente, le diciture "Rehearsal" ("prova") e "Point OK ?" ("questo punto OK?"), mentre i primi 4 secondi della porzione che diverrà il secondo brano dopo la suddivisione vengono riprodotti ripetutamente. Suddivisione di un brano (funzione di suddivisione)

Se il brano originario non risulta diviso esattamente come desiderato, si può procedere ad una regolazione di precisione del punto di suddivisione ruotando la manopola [ µ TRACK≤], mentre si controlla il suono che viene riprodotto.

Il punto di suddivisione può essere regolato con precisione entro una gamma di spostamento compresa fra –128 e +127 unità (1 unità corrisponde a circa 0,6 secondi)

… Per interrompere in qualunque momento l'operazione di suddivisione agire sul tasto di arresto [ ª STOP] o [EDIT/NO].

5. Una volta che il punto di suddivisione

risulti essere quello esatto desiderato, premere di nuovo il tasto [YES].

I numeri di brano del nuovo brano (il secondo, dopo la suddivisione) ed i brani successivi vengono aumentati di una unità, ma i numeri stessi rimangono in ordine continuo. … Compare l’indicazione “COMPLETE” e i brano viene diviso. L’apparecchio si posizionerà in pausa all’inizio della nuova traccia ottenuta dopo la divisione. … I brani ottenuti per suddivisione di altri brani non posseggono un titolo di brano, indipendentemente dal fatto che il brano originario avesse il titolo o no.

Gli inizi dei brani non possono essere divisi.– 82 – L'ordine dei brani presenti sul disco può essere modificato spostando un certo brano ad un'altra posizione. Dopo lo spostamento, tutti i brani vengono automaticamente rinumerati. Esempio: Spostamento del brano D dalla posizione di brano numero 4 alla posizione di brano numero 2

1. Durante la riproduzione o la pausa

ruotare la manopola [µ TRACK ≤] per selezionare il brano da spostare.

2. Agire sul tasto [EDIT/NO] sino a quando

sul quadrante compare il messaggio "MOVE ?" ("spostare?").

3. Premere il tasto [YES].

… Compare il messaggio "Move to 001 ?" ("spostare alla posizione 001"), e la cifra "001" lampeggia. Numero del brano Numero del brano da spostare di destinazione

4. Agire opportunamente sulla manopola

µTRACK≤] per selezionare il numero della posizione a cui si vuole portare il brano prescelto. … Compare il messaggio "Move to 002 ?" ("spostare alla posizione 002"), e la cifra "002" lampeggia. Spostamento di un brano (funzione di spostamento) Due brani consecutivi possono essere combinati a formare un brano unico. Questa funzione può essere utilizzata quando si voglia riprodurre consecutivamente una lunga serie di brani, o si voglia semplicemente formare un unico brano costituito da varie porzioni di musica registrate separatamente

Esempio: Combinazione dei brani B e C

µTRACK≤] per selezionare il numero del brano che si vuole combinare con quello precedente. … Il brano del numero prescelto viene combinato con il brano che lo precede. Pertanto, per combinare i brani 2 e 3, selezionare il brano numero 3.

In caso di selezione del brano 1, la combinazione con altri brani non è possibile.

2. Agire sul tasto [EDIT/NO] sino a quando

sul quadrante compare il messaggio "COMBINE ?" ("combinare?").

3. Premere il tasto [YES].

… Compare il messaggio "Rehearsal" ("prova"). L'inizio del brano selezionato viene riprodotto ripetutamente. … Se il punto di combinazione fra i due brani non risulta riprodotto in modo corretto, premere il tasto [EDIT/NO] per interrompere la riproduzione, e riprendere l'intera operazione dall'inizio. … Premere il tasto [ ª STOP] o [EDIT/NO] per interrompere l’operazione.

4. Se il punto di combinazione è quello

desiderato, premere di nuovo il tasto [YES]. … Compare per alcuni secondi il messaggio "COMPLETE" ("terminato") ed i brani vengono combinati. Combinazione di brani (funzione di combinazione)

Se si specifica il numero del brano di destinazione per mezzo dei tasti numerici, compare l'indicazione "COMPLETE", il brano viene spostato, ed i numeri dei brani vengono regolati automaticamente. La riproduzione riprende dalla nuova posizione del brano. … Per interrompere in qualunque momento l'operazione di spostamento agire sul tasto di arresto [ ª STOP] o [EDIT/NO].

5. Premere di nuovo il tasto [YES].

Sul quadrante compare per alcuni secondi l'indicazione "COMPLETE" ("eseguito"), il brano viene spostato ed i numeri dei brani vengono automaticamente modificati. La riproduzione poi riprende a partire dalla nuova posizione del brano che è stato spostato.

Nel caso in cui ad entrambi i brani fossero stati assegnati dei titoli, al brano combinato viene assegnato il titolo del brano che precede quello selezionato. I numeri dei brani successivi vengono tutti diminuiti di una unità. … Notare che non è possibile combinare tracce che siano state registrate in modalità differenti (SP, MONO, LP2, LP4). Elaborazione e montaggio delle registrazioni dei minidischiITALIANO – 83 – Tasti usati in questa pagina … Il cursore lampeggia sulla posizione della prima lettera del titolo anche nel caso in cui al disco sia già stato assegnato un titolo.

5. Agire sul tasto [DISPLAY] per

selezionare il tipo di carattere.

6. Procedere alla selezione del carattere

µ TRACK≤], e premere poi sull'indicazione [PUSH ENTER] della manopola stessa. … In caso di uso del telecomando, selezionare i caratteri per mezzo dei tasti [ µ TRACK≤] e premere poi il tasto [ENTER] per memorizzarli.

7. Ripetere le operazioni dei punti 5 e 6.

8. Terminata l'assegnazione del titolo al

disco premere il tasto [YES]. … Si passa automaticamente alla modalità di assegnazione del titolo per il brano 1 (l'indicazione "001 >_" viene visualizzata) ed il cursore si rimette a lampeggiare.

9. Ripetere le operazioni dei punti 5 e 6.

10.Premere di nuovo il tasto [YES]. … Nn appena attivata la modalità di assegnazione del titolo per il brano 2 (l'indicazione "002 > _" viene visualizzata) ripetere le operazioni dei punti da 5 a 8. … Ripetere la procedura di selezione dei caratteri sino a quando sono stati assegnati tutti i titoli. Se il deck si trova in modalità di arresto, sul quadrante compare allora il titolo del disco, mentre se il deck è in modalità di riproduzione, viene visualizzato il titolo del brano in corso di lettura. … La conferma dei titoli può essere effettuata ruotando opportunamente la manopola [ µ TRACK≤]. … Per interrompere l'operazione a metà agire sul tasto [ ª STOP]. Per disattivare la funzione di inserimento dei titoli e riprendere la riproduzione normale premere il tasto [EDIT/NO] per almeno 3 secondi (o premere il tasto [TITLE EDIT] del telecomando). Note: … Per ogni titolo di brano possono essere inseriti sino a 100 caratteri. Se però il numero totale dei caratteri utilizzati complessivamente per tutti i titoli dei brani supera i 1700, non è possibile aggiungere altri titoli ai brani del minidisco. Ad ogni disco e ad ogni brano possono essere assegnati dei titoli facendo uso di lettere minuscole e maiuscole, numeri, alfabeto giapponese " " (katakana) e simboli.

1. Agire sul tasto [EDIT/NO] sino a quando

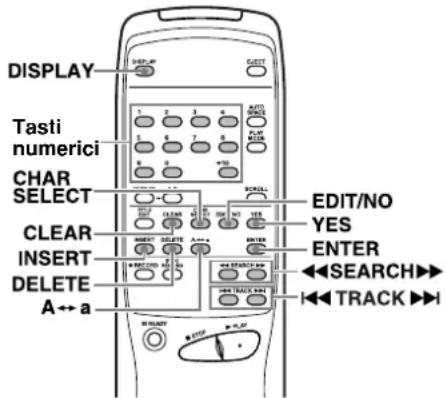

sul quadrante compare il messaggio "TITLE ?" ("titolo?").

2. Premere il tasto [YES].

… Se si fa uso del telecomando, premere il tasto [TITLE EDIT].

3. Per mezzo della manopola

µTRACK≤] selezionare la posizione "DSC" o il numero del brano. … Per assegnare il titolo ad un disco, selezionare "TITLE > DSC" (l'indicazione "DSC" lampeggia). … Per assegnare il titolo ad un brano, selezionare "TITLE > XXX (numero del brano)" (il numero del brano lampeggia).

4. Premere il tasto [YES].

Compare l'indicazione "DSC > _" o "XXX >

… Viene attivata la modalità di inserimento dei caratteri e sul quadrante si mette a lampeggiare un cursore.

5. Per selezionare il tipo di carattere

desiderato agire sul tasto [DISPLAY]. … Se è illuminata l'indicazione " " si possono selezionare le lettere dell'alfabeto "katakana", uno dei due alfabeti giapponesi. … Se è illuminata l'indicazione " " possono essere selezionate le lettere maiuscole dell'alfabeto, i numeri e i simboli seguenti. … Se non è illuminata alcuna indicazione possono essere selezionate le lettere Assegnazione di titoli (funzione di intitolazione) minuscole dell'alfabeto, i numeri e i simboli seguenti.

6. Selezionare i caratteri ruotando

µ TRACK≤] e premere poi sull'indicazione [PUSH ENTER] della manopola stessa.

7. Ripetere le operazioni dei punti 5 e 6.

… Per interrompere in qualunque momento l'operazione di combinazione agire sul tasto di arresto [ ª STOP]. … Per disattivare la funzione di inserimento dei titoli e riprendere la riproduzione normale premere il tasto [EDIT/NO] per almeno 3 secondi (o premere il tasto [TITLE EDIT] del telecomando).

8. Premere di nuovo il tasto [YES].

… Il titolo del disco o del brano viene nuovamente visualizzato. … Ripetere le operazioni dei punti da 1 a 8 per assegnare dei titoli ad altri brani. Agendo opportunamente sul tasto [PLAY MODE] sino a selezionare la modalità "CONTINUE" si possono assegnare i titoli al disco ed ai brani, in ordine successivo.

1. Agire sul tasto [EDIT/NO] sino a

visualizzare la voce "TITLE ?".

2. Premere il tasto [YES].

… Se si usa il telecomando, premere il tasto [TITLE EDIT].

3. Agendo sulla manopola [

µ TRACK≤] selezionare la voce "TITLE > AINC" ( l'indicazione "AINC" lampeggia).

4. Premere il tasto [YES].

… Viene così attivata la modalità di inserimento del titolo del disco (con "DSC > _" visualizzato) ed il cursore si mette a lampeggiare. Assegnazione dei titoli al disco ed ai brani, in ordine successivo (funzione di intitolazione automatica TITLE AUTO INC)– 84 – Tasti usati in questa pagina … Se la funzione TITLE AUTO INC viene disattivata prima di aver terminato l'assegnazione dei titoli a tutti i brani, il titolo del brano in corso di assegnazione al momento viene cancellato, e rimangono in memoria solamente i titoli dei brani assegnati sino a quel momento. … Se si fa uso della funzione UNDO (cancellazione dell'ultima operazione) prima del termine della funzione TITLE AUTO INC, l'ultimo titolo di brano assegnato viene cancellato. … I titoli del disco e dei brani possono essere memorizzati anche durante la registrazione. … Se il titolo di un brano viene assegnato mentre si è in modalità di attesa della registrazione durante la registrazione in sovrapposizione, il titolo stesso viene cancellato quando si riprende la registrazione. … Nel corso dell'assegnazione del titolo del disco compare l'indicazione "DISC", mentre durante l'assegnazione del titolo di un brano compare l'indicazione "TRACK". … L'assegnazione dei titoli non è possibile nella modalità "SHUFFLE MODE" e "PGM MODE". ª Tipi di caratteri selezionabili … Se è illuminata l'indicazione " " si possono selezionare le lettere dell'alfabeto "katakana", uno dei due alfabeti giapponesi. … Se è illuminata l'indicazione " " possono essere selezionate le lettere maiuscole dell'alfabeto, i numeri e i simboli seguenti: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ ! " # $ % & ' ( )

+ , – . / _ [spazio] … Se non è illuminata alcuna indicazione possono essere selezionate le lettere minuscole dell'alfabeto, i numeri e i simboli seguenti: a b c d e f g h i j k l m n o p q r s t u v w x y z 0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ ! " # $ % & ' ( )

+ , – . / _ [spazio] ª Modifica dei caratteri inseriti Nel corso dell'inserimento dei caratteri, portare il cursore sopra il carattere che si intende modificare. … Per modificare il carattere sul quale si trova il cursore, selezionare semplice- mente il nuovo carattere desiderato. ª Per spostare il cursore Deck ® Agire sui tasti [∆SEARCH˚]. Telecomando ® Agire sui tasti [∆SEARCH˚]. ª Per digitare un carattere sulla posizione del cursore Deck ® Ruotare la manopola [µTRACK≤]. Telecomando ® Agire sui tasti [µTRACK≤]. ª Per modificare il tipo di carattere che si trova sotto il cursore Deck ® Premere il tasto [DISPLAY]. Telecomando ® Premere uno dei due tasti [DISPLAY] o [CHAR SELECT]. ª Per cambiare in lettera maiuscola o minus- cola il carattere che si trova sotto il cursore Deck ® Premere il tasto [DISPLAY]. Telecomando ® Agire sul tasto [Aß∑a]. ª Per inserire uno spazio nella posizione in cui si trova il cursore Deck ® Premere per almeno 3 secondi sull'indicazione [PUSH ENTER] della manopola. Telecomando ® Premere per almeno 3 secondi il tasto [INSERT] o [ENTER]. ª Per inserire una cifra Deck ® Ruotare la manopola [µTRACK≤]. Telecomando ® Agire direttamente sui tasti numerici. ª Per cancellare il carattere che si trova sotto il cursore Deck ® Agire sul tasto [EDIT/NO]. Telecomando ® Premere uno dei due tasti [DELETE] o [EDIT/NO]. ª Per spostare il cursore verso destra dopo la digitazione di un carattere Deck ® Premere sull'indicazione [PUSH ENTER] della manopola. Telecomando ® Premere il tasto [ENTER]. ª Per cancellare tutti i caratteri in un sol colpo Deck ® Funzione non disponibile. Telecomando ® Premere il tasto [CLEAR].

1. Agendo opportunamente sulla manopola

[µTRACK≤] in modalità di arresto, visualizzare il titolo del disco o del brano (numero) che si vuole copiare. Es. Copia del titolo del brano 4.

2. Agire ripetutamente sul tasto [EDIT/NO]

sino a quando compare il messaggio "TITLE COPY ?" ("copia del titolo?").

3. Premere il tasto [YES].

Sul quadrante compare il messaggio "Copy to 001?" ("copiare su 001?"), e l'indicazione "001" lampeggia. Es. Copia del titolo del brano 4 sul brano 6. Numero del brano Numero del brano sorgente di destinazione Copia di un titolo (funzione TITLE COPY)

4. Agendo opportunamente sulla manopola

[µTRACK≤] selezionare il brano sul quale si vuole copiare il titolo. Sul quadrante compare il messaggio "Copy to 006 ?" ("copiare su 006 ?"), e l'indicazione "006" lampeggia. … Per disattivare la modalità TITLE COPY agire sul tasto [ª STOP] o sul tasto [EDIT/NO].

5. Premere il tasto [YES].

… Il titolo viene copiato sul brano numero

… Premendo il tasto i tasti [¥PLAY] o [π READY] si cancella l'operazione di coppia del titolo.

1. In modalità di arresto, agire

ripetutamente sul tasto [EDIT/NO] sino a quando compare il messaggio "UNDO ?" ("disfare?").

2. Premere il tasto [YES].

Compare il messaggio “Undo OK ?” … Per disattivare questa funzione, agire su uno dei tasti [ªSTOP] o [EDIT/NO].

3. Premere il tasto [YES].

… L'ultima operazione effettuata viene cancellata (revocata) e sul quadrante compare il messaggio "COMPLETE" ("terminato"). … Premendo i tasti [¥PLAY] o [πREADY] si disattiva la modalità UNDO. Note: Nei casi seguenti, anche premendo il tasto [EDIT/NO], la richiesta "UNDO ?" non compare (cioè la revoca dell'ultima operazione non è possibile).

Se l'operazione è già stata revocata (la revoca della revoca non è possibile), o se non è stata eseguita alcuna operazione, e pertanto non esiste nulla di revocabile

… Se la modalità di montaggio è stata disattiva agendo sul tasto [YES]. … Nel corso della registrazione, o in modalità di attesa della registrazione. … Se si esegue l'operazione "DISC ERASE" su un disco vergine. … Se l'apparecchio è spento. Cancellazione (revoca) dell'ultima operazione effettuata (funzione UNDO) Tasti numerici Elaborazione e montaggio delle registrazioni dei minidischiITALIANO – 85 – Funzioni opzionali Limiti al sistema dei minidischi Collegando al terminale KEYBOARD di questo deck una tastiera da computer (a 101 o a 106 tasti) di tipo compatibile con il sistema IBM, si può comandare il funzionamento del deck, la selezione dei brani, il montaggio e l'inserimento dei titoli direttamente dalla tastiera. … Per opportuna informazione, posizionare intorno ai tasti delle funzioni della tastiera la mascherina fornita, riportante la guida a lettere. ª Corrispondenza fra i tasti del deck e i tasti della tastiera Tasti del deck Tasti della tastiera del computer [µ] F1 [≤] F2 STOP F4 PLAY F5 READY F6 RECORD F8

DISPLAY F12 YES Enter (invio) +10 + Tasti numerici Tasti numerici CLEAR Shift + F10 EJECT Shift + F12 ∆ Tasto ß ˚ Tasto ∑ ª Tasti per il montaggio Funzione Realizzazione ERASE TRACK Shift + F1 ERASE DISC Shift + F2 MOVE Shift + F4 DIVIDE Shift + F5 COMBINE Shift + F6 TITLE COPY Shift + F7 TITLE Shift + F8 UNDO Shift + F9 Modalità di Esc cancellazione ª Tasti per inserimento dei titoli Operazione Realizzazione Spostamento del tastoß e tasto∑ cursore Modifica del numero tasto™e tasto≈ del brano da montare Commutazione fra lettere Caps (Lettere maiuscole e minuscole maiuscole) Cancellazione del BS (Back Space= carattere che precede all'indietro di uno il cursore spazio) Cancellazione del DEL (Cancellazione carattere sotto il cursore totale) Inserimento di un INS (Inserimento) carattere Fine dell'inserimento Esc del titolo … I caratteri possono essere inseriti direttamente dalla tastiera. … Cambiando per mezzo dei tasti [™] o [≈] il numero del brano da elaborare, il titolo del brano rimane il medesimo.

Nonèpossibile usare contemporaneamente lettere maiuscole e alfabeto giapponese

… In caso di uso della tastiera, non accendere e spegnere troppo rapida- mente l'alimentazione, perché talvolta può causare l'inoperatività della tastiera. A seguito delle differenze esistenti nei sistemi e formati di registrazione utilizzati per le nastrocassette, i DAT, ecc., il funzionamento del deck è soggetto alle seguenti limitazioni, in relazione al genere di registrazione o di montaggio che si sta eseguendo. Queste limitazioni sono inerenti al sistema stesso e non sono quindi dovute a disfunzioni dell'apparecchio. … Sul quadrante compare il messaggio "Track Full" ("spazio esaurito") prima che sia stato raggiunto il tempo limite massimo utile per la registrazione. Il messaggio "Track Full" compare comunque quando si raggiunge il massimo numero di brani registrabili sul disco, indipendentemente dalla eventuale ulteriore disponibilità di tempo per la registrazione. Nel sistema dei minidischi non è possibile registrare più di 254 brani. Se si vuole procedere ad una ulteriore registrazione, è necessario cancellare dei brani presenti sul disco, o registrarli su un altro minidisco, o usare la funzione di combinazione per diminuire il numero dei brani presenti. … Sul quadrante compare il messaggio "Track Full" ("spazio esaurito") sebbene non sia stato raggiunto il numero massimo di brani registrabili, e vi sia ancora tempo disponibile per la registrazione. Nel caso in cui certi dati o altri segnali di amplificazione vengono successiva- mente attivati e disattivati nel corso di un brano, il brano a quel punto risulta separato, e il messaggio "Track Full" può quindi comparire, indipendentemente dal tempo registrabile e dal numero di brani. … Il tempo rimanente disponibile per la registrazione non aumenta, nonostante siano stati cancellati vari brani. L'indicazione del tempo rimanente disponibile per la registrazione ignora i brani di durata inferiore a 12 secondi. Il tempo totale può quindi risultare invariato se i brani cancellati sono di breve durata. … Il tempo trascorso totale ed il tempo restante a disposizione per la registrazione non coincide con il tempo disponibile dichiarato dall’inizio del disco, a seconda delle diverse modalità di registrazione. Normalmente, la più piccola unità di conteggio del disco è un gruppo di 6 "cluster" ("ammasso") per una durata di circa 12 secondi di tempo per la registrazione. Il risultato è che dati di durata inferiore ai 12 secondi occupano l'intero spazio di 12 secondi, e quindi il tempo rimanente effettivamente disponibile per la registrazione può risultare inferiore al tempo indicato nel riquadro del tempo rimanente. Inoltre, se il disco è rigato, o ha subito un qualche altro danno alla superficie, quella porzione del disco viene automaticamente individuata ed esclusa, riducendo di tale porzione lo spazio disponibile per la registrazione.– 86 – … Talvolta risulta impossibile "combinare" due brani. I brani creati con altri operazioni di elaborazione o montaggio, alle volte non possono essere combinati insieme. … Nel corso della ricerca dei brani il suono si interrompe. Durante la ricerca di un brano creato con una qualche operazione di elaborazione o montaggio, il suono talvolta si interrompe. … I numeri dei brani non risultano assegnati correttamente. Registrando da un CD con collegamento digitale, possono venire registrati dei brani di breve durata, in relazione al contenuto del compact disc stesso. Inoltre l'assegnazione automatica dei numeri dei brani, in certi casi, può non venire eseguita correttamente. … Il messaggio "TOC Reading" ("lettura dei dati in corso") non scompare dal quadrante. Il messaggio "TOC Reading" rimane visualizzato più a lungo che normalmente quando si inserisce un minidisco registrabile vergine. … Nel corso della registrazione con cancellazione del brano preesistente (sovraregistrazione) notare i punti seguenti: ≠ Il tempo rimanente disponibile per la registrazione può non venire visualizzato correttamente. ≠ Dopo numerose sovraregistrazioni può risultare impossibile effettuarne una nuova. In tali casi procedere ad elaborare la registrazione prece-dente (cancellando brani, o altro) e passare poi alla sovraregistrazione. ≠ Il tempo rimanente disponibile per la registrazione risulta più breve dopo la registrazione rispetto al valore visualizzato prima della registrazione. ≠ Si sconsiglia di effettuare una sovraregistrazione su un brano che contiene dei disturbi. Dal momento che la registrazione viene effettuata sulla base di 6 unità di "ammasso" (circa 12 secondi), la sovra- registrazione su un brano che contiene dei disturbi può avere come conseguenza la parziale cancella- zione del brano. … Non è possibile assegnare titoli di brani nel corso delle operazioni di sovraregistrazione. … Talvolta il tempo massimo utile per la registrazione può non risultare disponibile, anche dopo aver eseguito l'operazione di cancellazione del disco "ERASE DISC". In tali casi, provare ad effettuare di nuovo l'operazione "ERASE DISC". Notare, però, che tale operazione non è revocabile per mezzo della funzione UNDO. … Tenere presente che la modalità LP4 (tempo di registrazione/riproduzione quadruplicato) offre una disponibilità eccezionale di tempo di registrazione; molto occasionalmente si potrebbe notare un certo rumore di fondo, a seconda del materiale audio che si sta registrando. Si raccomanda quindi di utilizzare le modalità SP o LP2 qualora la qualità della registrazione sia un aspetto più importante della durata massima del disco. Visualizzazione di messaggi A seconda delle condizioni operative, sul quadrante possono comparire i seguenti messaggi. Messaggio Significato Blank Disc Il minidisco registrabile non contiene dati registrati. Cannot Copy ! Il riversamento dei dati non è possibile. Cannot EDIT ! L'elaborazione dei dati non è possibile. Disc Error ! I dati contenuti nel minidisco presentano delle anomalie. Disc Full !! Impossibile effettuare ulteriori registrazioni. D-IN UNLOCK ! Non è stato effettuato il collegamento per l'ingresso digitale. ERASE DISC ? Richiede conferma dell'intenzione di cancellare tutti i dati registrati sul minidisco. ERASE TRK ? Richiede conferma dell'intenzione di cancellare questo brano. Name Full !! La memoria dei titoli è completa. NO DISC !! Non vi sono minidischi inseriti nel deck. No Track !! Non vi sono brani registrati sul disco. PGM Empty !! Non vi sono brani programmati. PGM Full !! L'ulteriore programmazione di altri brani non è possibile. Play Mode !! La modalità di riproduzione selezionata non è corretta. Protected !! Il minidisco è in posizione di protezione da cancellazioni accidentali. Il minidisco inserito è un minidisco per sola lettura. Rec Error !! Si è verificato un problema nel corso della registrazione. Track Full !! Sono terminati tutti i numeri di brani disponibili per il minidisco. UNDO ? Richiede conferma dell'intenzione di cancellare l'ultima operazione eseguita. UTOC Writing I dati relativi alle registrazioni sono in corso di memorizzazione sul disco. Limiti al sistema dei minidischiITALIANO – 87 – Guida al sistema di gestione della copia in serie … Regola 3 Si può trasferire il segnale d’ingresso digitale di un’emissione digitale da satellite su un MD registrabile tramite i terminali d’ingresso digitale di un registratore MD in grado di gestire una frequenza di campionamento di 32 kHz o 48 kHz. Si può anche copiare il contenuto di questo MD registrato (di prima generazione) su un altro MD registrabile, o su un DAT, così da creare una copia digitale di seconda generazione. Tenere comunque presente che, con alcuni sintonizzatori BS, non è possibile effettuare copie digitali di seconda generazione. Presa di uscita digitale Prese di uscita di linea (analogiche) Cavo di collegamento audio Prese di ingresso di linea (analogiche) Presa di ingresso digitale Collegamento con cavo ottico o cavo coassiale digitale Presa di uscita digitale Presa di ingresso digitale

Apparecchio riproduttore Sintonizzatore BS Apparecchio registratore Deck DAT Deck MD

Nastro DAT o disco MD di prima generazione, registrati con collegamento da digitale a digitale DAT

Questo deck MD è conforme alla regolamentazione SCMS (Serial Copy Management System = sistema di gestione della copia in serie). Questa regolamenta- zione è stata elaborata per limitare la copia da digitale a digitale solamente alla prima generazione di copia. Le regole fondamentali che governano questo sistema sono descritte qui di seguito. … Regola 1 La registrazione digitale tramite collegamento digitale da una sorgente digitale (quale un compact disc, un DAT o un MD venduto già registrato) su un'altro apparecchio digitale (quale un DAT o un disco MD registrabile) è possibile. L'eventuale ulteriore registrazione (seconda generazione) da digitale a digitale, però, non è possibile. Gestione della copia in serie Apparecchio riproduttore Lettore CD Deck DAT Deck MD Deck DAT Deck MD

Collegamento con cavo ottico o cavo coassiale digitale Collegamento con cavo ottico o cavo coassiale digitale Prese di uscita di linea (analogiche) Cavo di collegamento audio Prese di ingresso di linea (analogiche)

Nastro DAT o disco MD di prima generazione, registrati con collegamento da digitale a digitale DAT

Presa di ingresso digitale Presa di ingresso digitale Presa di uscita digitale Presa di uscita digitale Apparecchio registratore Deck DAT Deck MD

Apparecchio riproduttore …Regola 2 Se una sorgente analogica (quale un disco analogico, o una trasmissione radio FM) viene registrata digitalmente su un DAT o su un MD, questa sorgente registrata digitalmente può venire registrata digitalmente su un altro apparecchio digitale (DAT o MD). Ulteriori copie in forma digitale, però, non sono possibili. Collegamento con cavo ottico o cavo coassiale digitale Prese di uscita di linea (analogiche) Cavo di collegamento audio Prese di ingresso di linea (analogiche) Presa di ingresso digitale Presa di uscita digitale Deck DAT Deck MD

Apparecchio riproduttore Sintonizzatore Lettore CD Deck acassetteGiradischiconvenzionaleMicrofono conamplificatore Deck DAT Deck MD

Nastro DAT o disco MD registrati con collegamento da analogico a digitale DAT

Apparecchio riproduttore Deck DAT Deck MD

Collegamento con cavo ottico o cavo coassiale digitale Prese di uscita di linea (analogiche) Cavo di collegamento audio Prese di ingresso di linea (analogiche)

Nastro DAT o disco MD di prima generazione, registrati con collegamento da digitale a digitale DAT

Presa di ingresso digitale Presa di uscita digitale Apparecchio registratore Deck DAT Deck MD

Apparecchio riproduttore Apparecchio riproduttore Deck DAT Deck MD

Apparecchio riproduttore Deck DAT Deck MD

Collegamento con cavo ottico o cavo coassiale digitale Presa di uscita digitale Presa di ingresso digitale Nastro DAT o disco MD di seconda generazione registrato tramite collegamento digitale-digitale Apparecchio registratore Deck DAT Deck MD

Collegamento con cavo ottico o cavo coassiale digitale– 88 – Diagnostica Dati tecnici Formato: Sistema audio digitale per minidischi Metodo di registrazione: Sistema a sovrascrittura a modulazione del campo magnetico Durata di registrazione e riproduzione: SP, max. 80 minuti LP2, max. 160 minuti LP4, max. 320 minuti Mono, max 160 minuti Frequenza di campionamento: 44,1 kHz Sistema di compressione: ATRAC (Adaptive TRansform Acoustic Coding = Codificazione acustica a trasformazione adattativa) Gamma dinamica: Oltre 94 dB (in riproduzione, a 1 kHz, filtro A) Distorsione armonica totale: Inferiore allo 0,013% Numero di canali: 2 (stereo), 1(mono) Risposta in frequenza: da 20 Hz a 20 kHz ± 0,5 dB (in riproduzione) Rapporto segnale/rumore: Oltre 94 dB (in riproduzione, filtro A) Connettori di ingresso e uscita analogici: Ingresso: Bilanciato: tipo XLR, a +4 dBu (livello di riferimento), 10 kohm Non bilanciato: tipo RCA, –10 dBV (livello di riferimento), 50 kohm Uscita: Bilanciata: tipo XLR, a +4 dBu (livello di riferimento), 150 ohm Non bilanciata: tipo RCA, –10 dBV (livello di riferimento), 600 ohm Alimentazione: a corrente alternata a 120 V, 60 Hz (modello per gli USA e il Canada); a corrente alternata a 230 V, 50 Hz (modello per l'Europa e modello generale per l'esportazione); a corrente alternata a 240 V, 50 Hz (modello per l'Australia) Uscita per la cuffia: 25 mW + 25 mW (massimo),32 ohm Connettori di ingresso e uscita digitali: Ingressi 1 e 2: TOS (EIAJ RC-5720),standard IEC60958, tipo II (S/PDIF) Uscita: TOS (EIAJ RC-5720),standard IEC60958, tipo II (S/PDIF) Connettore per comando a distanza: Connettore per tastiera (KEYBOARD): Spina tipo mini DIN a 6 poli Consumo: 13 W Dimensioni (largh. x alt. x prof.): 482,6 x 94 x 313 mm Peso: 5,5 kg Accessori: 1 telecomando (RC-32) 2 batterie (tipo SUM-3, o "AA", o "R6") 1 guida alle lettere 1 kit di viti per montaggio su scaffale Se si ritiene che vi siano dei problemi nel funzionamento di questo apparecchio, verificare anzitutto i punti seguenti. Se il problema non può essere individuato e risolto con le soluzioni proposte qui di seguito, rivolgersi al rivenditore o ad un centro di servizio autorizzato TEAC, per un controllo da parte di un esperto. Sintomo Rimedio Non risulta possibile alcuna L'MD è sporco o danneggiato. Poiché in questo caso operazione. compare il messaggio "Disc Error !" ("errore nel disco"), non si può fare null'altro che utilizzare un altro disco. La riproduzione non si avvia. Verificare che l'apparecchio sia alimentato e acceso. Se il minidisco non contiene dati registrati sul quadrante compare il messaggio "Blank Disc" ("disco vergine"). Se il minidisco non contiene brani registrati sul quadrante compare il messaggio "No Track !!" ("nessun brano"). Ascoltare un disco che contenga materiale registrato. Se compare il messaggio "UTOC Error !" ("errore nell'indice") il disco non può essere riprodotto. Ascoltare un disco riproducibile. Può essersi formata della condensa all'interno del deck. In questo caso espellere il minidisco e lasciare l'apparecchio acceso per alcune ore sino alla totale evaporazione della condensa. Non si riesce a registrare. Se sul quadrante è presente il messaggio "Protected !!" ("disco protetto") l'MD è in posizione protetta contro possibili cancellazioni accidentali. Far scorrere la linguetta protettiva in modo che il foro della cartuccia risulti coperto. Il minidisco inserito è per sola lettura. Sostituirlo con uno sul quale la registrazione sia possibile. Se sul quadrante è presente il messaggio "D-IN UNLOCK !" ("ingresso digitale mancante") e la sorgente audio risulta non presente in ingresso, provvedere a collegare la sorgente per mezzo del collegamento digitale, o procedere alla registrazione usando l'ingresso analogico. La registrazione a mezzo timer non è possibile. Al termine della registrazione a mezzo timer, riaccendere l'apparecchio entro 3 o 4 giorni ed espellere il minidisco. Se il deck viene lasciato spento per periodi di tempo troppo lunghi, il materiale registrato potrebbe scomparire. Se sul quadrante è presente il messaggio "Disc Full !!" ("disco completo"), il disco non dispone più di spazio utile per la registrazione. Cancellare dei brani ritenuti eventualmente non necessari, o registrare su un altro disco. Se sul quadrante è presente il messaggio "Rec Error !!" ("errore di registrazione") si è verificato un problema nel corso della registrazione. Riprendere la registrazione di nuovo dall'inizio. Forti disturbi. Non utilizzare questo deck nelle vicinanze di un apparecchio TV in funzione. … Se non si riesce a riportare l'apparecchio al suo normale funzionamento, spegnerlo, provare a staccare il cavo di alimentazione dalla presa di corrente alternata di rete, e ricollegarvelo dopo qualche secondo.ITALIANO ª Indice del contenuto dei brani (U-TOC) Sui minidischi registrabili l'elaborazione e il montaggio dei brani registrati sono molto semplici. Le informazioni sui brani registrati (tempo di inizio, tempo di fine, titolo, ecc.) vengono registrate nella zona denominata U-TOC (Indice del contenuto registrato dall'utente). L'elaborazione e il montaggio dei brani possono essere effettuati semplicemente modificando questi dati. … Eventuali miglioramenti apportati all'apparecchio possono risultare in modifiche senza preavviso all'aspetto ed ai dati tecnici dell'apparecchio. … Le fotografie e le illustrazioni di questo manuale possono differire leggermente dai modelli effettivamente in produzione.
