BEDIENUNGSANLEITUNG MD350 TASCAM

• Titelkorrektur p. 61
• Kopieren eines Titels (TITLE COPY) p. 61
• Widerrufen des letzten Befehls (UNDO) p. 61
• Optionale Funktionen p. 62
• Funktionszuweisung der Keyboard-Tasten p. 62
• Editiertasten p. 62
• Titelfunktionstasten p. 62
• Systembesonderheiten p. 62
• -63 Meldungen p. 63

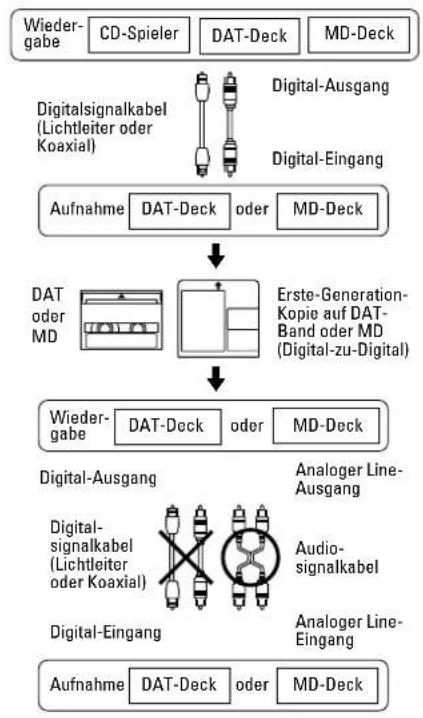

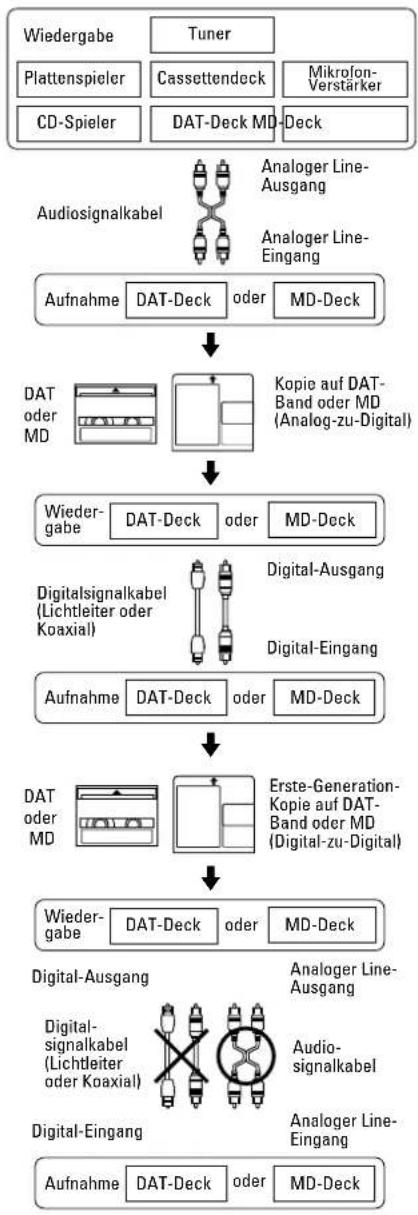

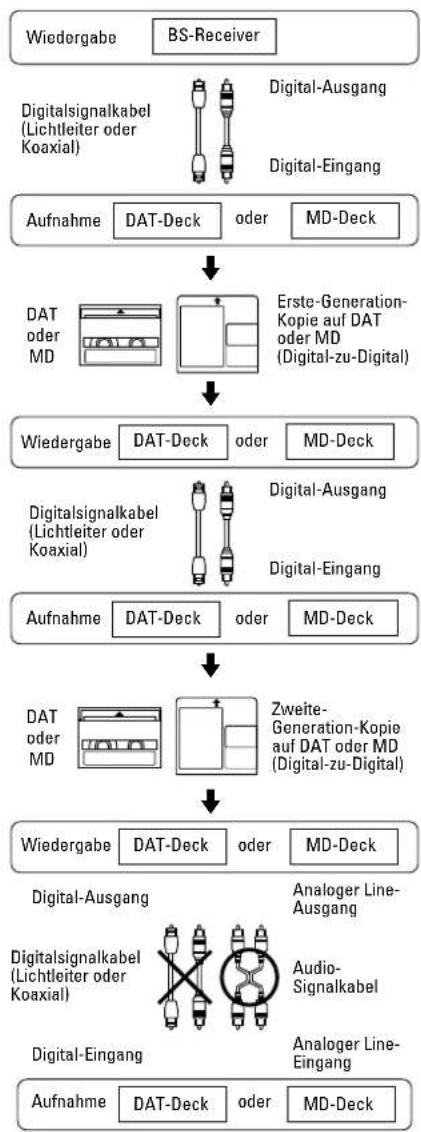

• Angaben zum Serial Copy Management System p. 64
• Serial Copy Management System p. 64
• Störungssuche p. 65

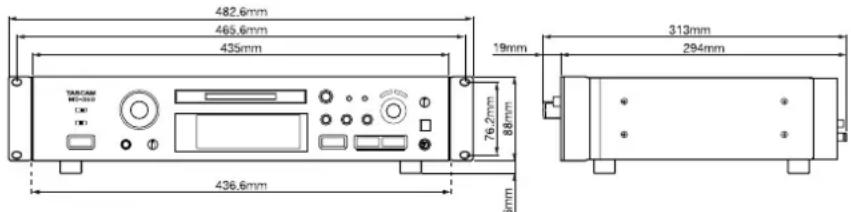

• Technische Daten … Das Gerät auf einer festen, ebenen und nicht geneigten Fläche aufstellen. … Das Gerät nicht direkter Sonnenein- strahlung oder hoher Temperatur- einwirkung aussetzen. Zudem Aufstel- lungsorte vermeiden, die Vibrationen, hoher Staubeinwirkung, extremen Temperaturen oder hoher Luftfeuchtig- keit ausgesetzt sind. … Niemals das Gehäuse öffnen. Andern- falls können eingebaute Schaltkreise beschädigt werden und es besteht Stromschlaggefahr. … Das Gehäuse nicht mit chemischen Lösungsmitteln reinigen. Andernfalls können Verfärbungen und/oder Verfor- mungen auftreten. Ein sauberes trocke- nes fusselfreies Tuch verwenden. … Das Netzkabel beim Abziehen oder Anbringen stets am Netzstecker halten. Niemals am Kabel ziehen. … Bewahren Sie diese Anleitung zur späteren Bezugnahme gut auf. Vor der Ingebrauchnahme durchlesen DEUTSCH– 46 – ª MD-Handhabung Eine MiniDisc (MD) mißt 64 mm im Durchmesser. Obwohl jede MD in einem leicht zu handhabenden Schutzgehäuse (68 mm x 72 mm x 5 mm) gelagert ist, können Staubablagerungen und Verfor- mungen am Gehäuse zu Geräteschäden führen. Bitte stets die folgenden Handha- bungshinweise beachten: … Die MD nach Gebrauch stets aus dem Deck auswerfen und in ihrem Etui aufbewahren. … Niemals die im Schutzgehäuse befind- liche MD direkt berühren. Niemals den Verschlußschieber öffnen, so daß die MD sichtbar ist. … MDs niemals an Orten aufbewahren, die direkter Sonneneinstrahlung, hohen Temperaturen oder hoher Luftfeuch- tigkeit ausgesetzt sind. … Das Schutzgehäuse mit einem weichen, fusselfreien trockenen Tuch säubern. … Ein Etikett ausschließlich im dafür vorgesehenen Bereich am MD-Gehäuse anbringen. Falls das Etikett verworfen oder teilweise abgelöst ist, kann die MD im Gerät blockiert werden. … Niemals ein neues Etikett auf einem bereits vorhandenen Etikett aufkleben! ª Speichergangreserve Dieses Deck verfügt über eine Speicher- gangreserve. Bei der Ingebrauchnahme sollte das Deck zunächst für mindestens 5 Minuten eingeschaltet bleiben, um die Speichergangsreserve aufzuladen und betriebstüchtig zu machen. Wird das Gerät für längere Zeit nicht benutzt, sollte es alle 3 bis 4 Tage einmal eingeschaltet werden. ª SCMS-Kopierschutz (Serial Copy Management System) Dieses Deck ist mit dem SCMS- Kopierschutzmodus kompatibel. Dementsprechend kann von einer im Digital-Zuspielmodus bespielten MD keine digitale Aufnahme hergestellt werden. ª Bei Meldung "Protected!!" … Die eingelegte MD ist nur für Wieder- gabe geeignet. … Die MD ist schreibgeschützt. Vor der Aufnahme muß der MD-Aufnahme- schutzschieber geschlossen werden. ª Bei blinkender Anzeige "UTOC Writing": "UTOC Writing" blinkt, wenn die MD nach der Aufnahme ausgeworfen wird. Die Blinkanzeige bestätigt, daß Aufnahme- daten auf die MD geschrieben werden. Zu diesem Zeitpunkt niemals das Netzkabel abziehen oder das Deck mechanischen Einflüssen (Vibrationen etc.) aussetzen. Andernfalls werden die Indexdaten nicht einwandfrei auf die MD geschrieben. Wenn das Deck nach der Aufnahme mit eingelegter MD (" " leuchtet) ausgeschaltet wird, kann die UTOC- Information nicht aufgezeichnet werden. Das Gerät in diesem Fall innerhalb von 3 oder 4 Tagen einschalten und die MD auswerfen. Wenn die MD längere Zeit im ausgeschalteten Deck verbleibt, können aufgezeichnete Daten verloren gehen. ª Bei blinkender Meldung "D-IN UNLOCK!" … Mit dem [INPUT SELECTOR] wurde [DIGITAL 1] oder [DIGITAL 2] angewählt, am Eingang [DIGITAL INPUT 1] oder [DIGITAL IN 2] ist jedoch kein Kabel angeschlossen. Ein Lichtleiter-kabel anschließen oder mit dem [INPUT SELECTOR] auf Analogeingang schalten und eine Aufnahme im analogen Zuspielmodus durchführen. … Diese Meldung erscheint auch, wenn das Digitalsignal bei Digitalaufnahme unterbrochen wird. Zur Aufnahmefort- setzung die digitale Signalquelle erneut auf Start schalten. Die Fernbedieneinheit bei Gebrauch auf den Fernbediensensor am Deck ausrich- ten. ª Einlegen der Batterien p. 65

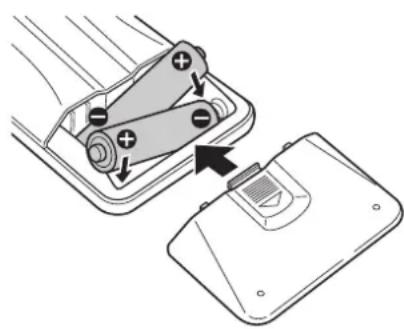

1. Die Batteriefach-Abdeckung entfernen.

2. Zwei Batterien "AA" (R6, SUM-3)

polrichtig (±/—) einlegen. Darauf achten, daß die Batterien mit korrekt ausgerichteten Polen (± und —) eingelegt werden.

3. Die Abdeckung wieder einwandfrei

anbringen. Batteriewechsel Muß der Abstand zwischen Gerät und Fernbedieneinheit zur Funktionsauslösung verringert werden, wird ein Batterie- wechsel notwendig. Stets zwei neue Batterien einlegen. Batterie-Vorsichtsmaßregeln … Die Batterien stets polrichtig (±/—) einlegen. … Stets zwei Batterien der gleichen Ausführung verwenden. Niemals gleichzeitig eine gebrauchte und eine neue Batterie verwenden. … Sowohl Einweg- als auch wiederauf- ladbare Batterien sind verwendbar. Die Sicherheitshinweise auf den Batterien beachten. … Bei längerem Nichtgebrauch (über einen Monat) sollten die Batterien entnommen werden, um dem Auslaufen der Batterien vorzubeugen. Ausgelau- fene Batterien entnehmen und nach Säubern des Batteriefachs gegen frische auswechseln. … Batterien niemals erhitzen, zerlegen oder zur Entsorgung verbrennen. Fernbedieneinheit Vor der IngebrauchnahmeDEUTSCH – 47 – Anschlüsse … Vor der Anschlußherstellung alle betroffenen Geräte ausschalten. … Stets auch die Bedienungsanleitung der an diesem Deck anzuschließenden Geräte beachten. ª Anschluß

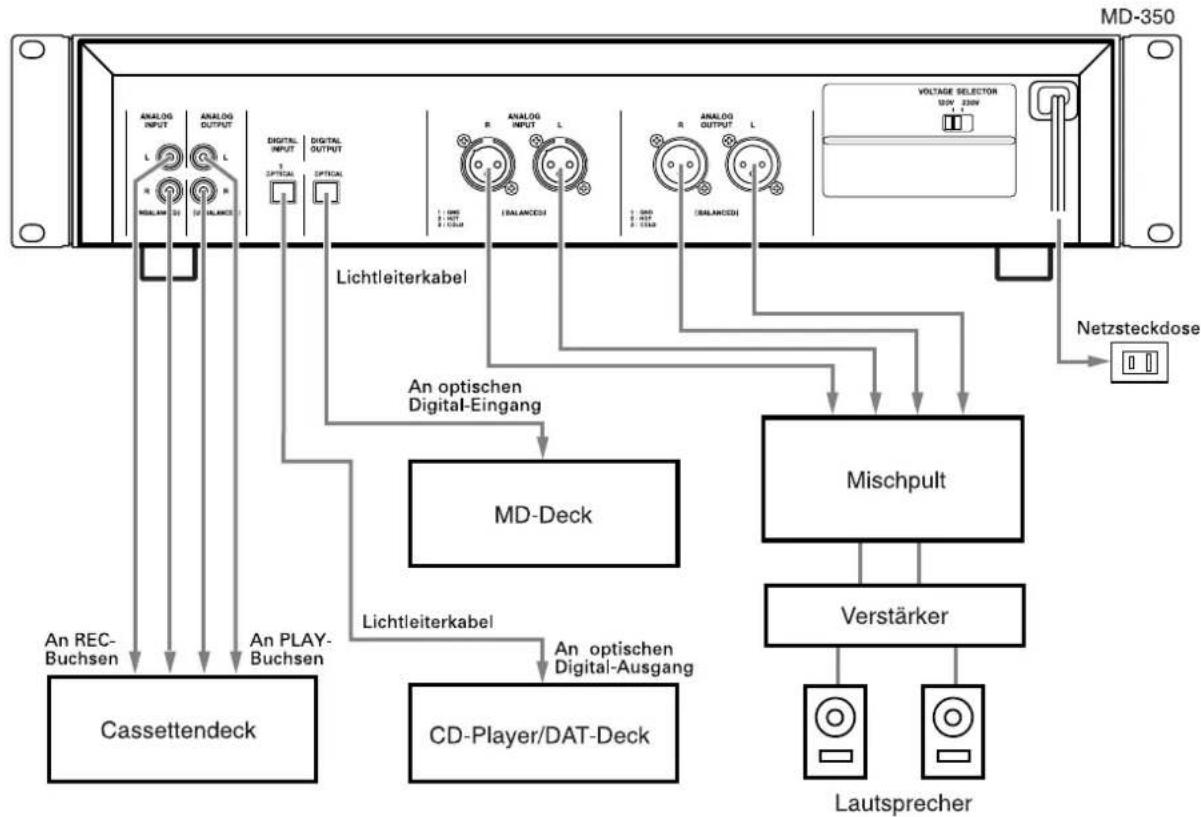

(Analoge Line-Eingänge/-Ausgänge) BALANCED/UNBALANCED (symmetrisch/unsymmetrisch) Mit einem Mischpult, Cassettenrecorder etc. verbinden. … Auf einwandfreien Anschluß achten. Zur Vermeidung von Störeinstreuungen die Anschlußkabel nicht mit dem Netzkabel oder den Lautsprecherkabeln bündeln. Digitaler Eingang 1/Ausgang Mit einer digitalen Signalquelle (wie CD- Spieler, DAT-Recorder, Digitalverstärker oder zweites MD-Deck) verbinden.

Für Digitalaufnahmen ein digitales Lichtleiterkabel (TOS) (nicht mitgeliefert) verwenden. Die an der Vorderseite befindliche Buchse [DIGITAL IN 2] mit einem Digitalgerät (DAT/MD-Deck etc.) verbinden. … Die Anschlußkappen entfernen. Die Anschlußkappen stets angebracht lassen, wenn die Anschlüsse nicht belegt werden. ª Netzkabel Darauf achten, daß bei Netzanschluß die zulässige Voltzahl eingehalten wird. … Beim Anbringen oder Abziehen das Netzkabel stets am Netzstecker halten. Gestelleinbau Das Deck wie gezeigt unter Vewendung der mitgelieferten Einbauschrauben installieren. Vor der Umstellung des Netzspannungs- wählers unbedingt das Netzkabel abzie- hen!

1. Der Spannungswähler befindet sich an

der Geräterückseite.

2. Mit einem Flachklingen-Schrauben-

dreher wie erforderlich auf Position 230 V oder 120 V stellen. Netzspannungsumstellung (Nur für allgemeine Exportmodelle)Bezeichnung der Bedienelemente 1 Betriebs-/Bereitschaftstaste [POWER] 2 Timer-Schalter [TIMER PLAY/OFF/REC] 3 Aufnahmemodus-Wahlschalter [PITCH CONTROL ON/OFF] 4 Aufnahmepegelregler [INPUT] 5 Fernbediensensor 6 MD-Schacht 7 Auswurftaste [ ø EJECT] 8 Aufnahmetaste [ º RECORD] 9 Anzeigetaste [DISPLAY] 0 Suchlauftasten [ ∆ SEARCH˚] q Wiedergabemodustaste [PLAY MODE] w Spurwahl-Drehknopf [ µ TRACK≤] mit Abspeicherfunktion [PUSH ENTER] e Editier-/Nein-Taste [EDIT/NO] r Ja-Taste [YES] t Eingangswählter [INPUT SELECTOR] y Kopfhörerbuchse [PHONES] u Pegelregler i Displayfeld o Stopptaste [ ª STOP] p Wiedergabetaste [ ¥ PLAY] a Pausentaste [ π READY] s Digital-Eingang 2 [DIGITAL IN 2] d Keyboard-Buchse [KEYBOARD] f Numerische Tasten (1 to 9, 0, +10) g Wiederholungstaste [REPEAT/A-B] h Titeleditiertaste [TITLE EDIT] j Löschtaste [CLEAR] k Einfügetaste [INSERT] l Löschtaste [DELETE] ; Synchronaufnahmetaste [SYNC RECORD] z Groß-/Kleinschreibungstaste [Aß∑a] x Abstandstaste [AUTO SPACE] c Titelrolltaste [SCROLL] v Zeichenwahltaste [CHAR SELECT] b Eingabetaste [ENTER] n Sprungtasten [ µ TRACK≤] – 48 –– 49 – Aufnahme

1. Die Taste [POWER] drücken.

… Die Meldung "NO DISC" erscheint. … Die Signalquelle und den Verstärker einschalten. Den Eingangswähler [INPUT SELECTOR] wie erforderlich einstellen.

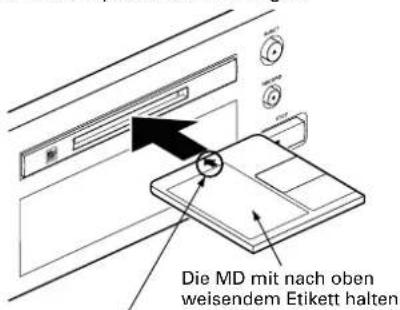

2. Eine bespielbare MD einlegen.

… Ist die MD unbespielt, erscheinen nacheinander die folgenden Meldun- gen: "Disc Loading", "TOC Reading", "No Track !!" und "Blank Disc". … Ist die MD teilweise bespielt, wird die Aufnahme automatisch am Ende des bereits bespielten Abschnittes angefügt.

3. Mit dem [INPUT SELECTOR] den

Eingang anwählen. Anzeige Gewählter Eingang

4. Den Aufnahmemodus wählen, wie

unten beschrieben. Der MD-350 bietet folgende Modi für die Aufnahme und Wiedergabe: Standard- Stereo (SP, Short-Play), Mono mit Standardgeschwindigkeit (MON), Bespielen einer MD In PfeilrichtungeinschiebenDie MD mit nach obenweisendem Etikett halten Zweifach-Long-Play (LP2) und Vierfach- Long-Play (LP4). Im Modus LP2 steht die doppelte, im Modus LP4 die vierfache der üblichen Aufnahme-/Wiedergabe- zeit zur Verfügung. Alle Modi sind Stereo, außer dem Modus MONO, für den bei der Aufnahme nur der linke (L) Kanal verwendet wird. Auf der Pegelanzeige erscheint „L“, das Signal wird aber an beiden Ausgängen ausgegeben. So wählen Sie einen Aufnahmemodus (SP, MON, LP2 oder LP4): a) Bei gestopptem Laufwerk die Taste [EDIT/NO] drücken, bis REC MODE? angezeigt wird. b) Die Taste [YES] drücken. „RecMode> XXX“ wird angezeigt. c) Den Drehknopf [ µ TRACK≤] ver- wenden, um den gewünschten Aufnah- memodus auszuwählen, der auf dem Display angezeigt wird. d) Die Taste [YES] drücken, um die Einstellung zu bestätigen. … Hinweis: Wenn die auf einer MD verbleibende Aufnahmezeit angezeigt wird, bezieht sich diese Zeit auf den aktuellen Modus. … Sie können auf einer MD mehrere Titel in verschiedenen Modi aufnehmen (SP, MONO, LP2 und LP4). … Beachten Sie außerdem: Dank fort- schrittlicher Kompressionstechnologie bietet der LP4-Modus die vierfache Aufnahmezeit, je nach aufgezeichnetem Material kann jedoch gelegentlich geringfügiges Rauschen hörbar sein. Wenn Ihnen Klangqualität bei Ihrem Aufnahmeprojekt wichtiger ist als Aufnahmezeit, empfehlen wir deshalb entweder den SP- (Stereo) oder den LP2-Modus (doppelte Aufnahmezeit) zu verwenden. … Bei Mono-Aufnahme verdoppelt sich die Aufnahmezeit im Vergleich zum Stereo- Aufnahmemodus. ª Darstellung des Aufnahmemodus Um den Aufnahmemodus darzustellen, werden die letzten drei Stellen des Displays genutzt, die entweder SP, MON, LP2 oder LP4 anzeigen. … Bei gestopptem Laufwerk wird der Aufnahmemodus angezeigt, wenn Sie für die Zeitanzeige die verbleibende Zeit (Remain) gewählt haben. … Während der Aufnahme oder Aufnah- mepause wird der Aufnahmemodus immer angezeigt. … Während der Wiedergabe oder Wieder- gabepause wird der Aufnahmemodus angezeigt, wenn Sie für die Zeitanzeige die verbleibende Zeit (Remain) gewählt haben. In diesem Fall zeigt das Display den Aufnahmemodus des aktuellen Titels und nicht den derzeit ausgewählten Aufnahmemodus an.

º RECORD] drücken. … Das Deck schaltet auf Aufnahmebereit- schaft (die Anzeige "

) leuchtet. … Falls die MD bereits vollständig bespielt ist, erscheint die Meldung, "Disc Full !!" oder "Track Full !!".

6. Den Aufnahmepegel aussteuern.

… Bei Eingangswahl [ANALOG] kann der Aufnahmepegel mit dem Regler [INPUT] ausgesteuert werden. … Den Aufnahmepegel so aussteuern, daß die Spitzenpegel-Anzeigesegmente "OVER" nicht aufleuchten.

7. Die Aufnahme starten.

leuchtet). Die Signal- quellenwiedergabe auslösen.

8. Zum Aufnahmestopp die Stopptaste

ª STOP] drücken. ª Kurzzeitige Aufnahmeunterbrechung (Bereitschaft) Die Pausentaste [ π READY] drücken. … Zur Aufnahmefortsetzung die Taste

¥PLAY] oder [π READY] drücken. … Bei jeder Pauseschaltung wird die Spurnummer um den Wert eins erhöht. ª MD-Auswurf Bei gestopptem Laufwerk die Auswurftaste [ø EJECT] drücken. Wird das Deck nach der Aufnahme bei eingelegter MD ausgeschaltet (" " leuchtet auf), kann der UTOC-Index nicht aktualisiert werden. Das Deck innerhalb von 3 bis 4 Tagen wieder einschalten und die MD auswerfen. Verbleibt die MD über einen längeren Zeitraum im Deck, können die Aufnahmedaten verloren gehen. Auf dieser Seite verwendete Tasten DEUTSCHAufnahmehinweise ª Schutz vor versehentlicher Aufnahmelöschung … Nach der Aufnahme den Aufnahme- schutz-schieber der MD öffnen. … Zur erneuten Aufnahmeeignung muß der MD-Aufnahmeschutzschieber geschlossen werden. ª Bei Meldung "Disc Full!!" oder "Track Full !!" Die MD ist vollständig bespielt oder es sind bereits alle MD-Spurnummern belegt. Nicht benötigte Spuren löschen oder eine andere MD zur Aufnahme einlegen. ª Die Spurnummernzuweisung variiert in Abhängigkeit von der Signalquelle Dient eine CD oder MD als Signalquelle und wird mit dem [INPUT SELECTOR] auf [DIGITAL 1] oder [DIGITAL 2] geschaltet, geschieht folgendes: … Die Spurnummern der Aufnahme-MD werden in Übereinstimmung mit den Titel-/Spurnummern der Zuspiel-CD oder -MD zugewiesen. In den folgenden Fällen kann jedoch ggf. nur eine einzige Spurnummer zugewiesen werden.

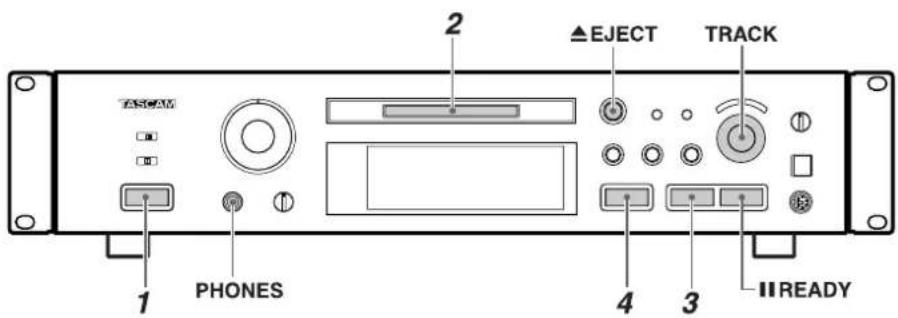

• Wenn der Aufnahmeabschnitt aus einem wiederholt zugespielten Titel (z.B. mit der Einzeltitel-Wiederhol- funktion) besteht.

• Wenn der Aufnahmeabschnitt Titel aneinanderreiht, die von verschie- denen CDs oder MDs stammen, jedoch alle die gleiche Titel- /Spurnummer vorweisen. Falls bei MD-Zuspielung die Zuspiel-Spuren kürzer als 3 Sekunden sind, kann die Spurnummerzuweisung gleichfalls entfallen. Wird für eine Signalquelle der Modus [ANALOG] gewählt oder wird eine digitale Signalquelle (außer CD oder MD) im Modus [DIGITAL 1] oder [DIGITAL 2] bei deaktivierter (OFF) Auto Track-Funktion aufgezeichnet, geschieht folgendes: … Die gesamte Aufnahme wird ggf. als eine Aufnahmespur gezählt und entspre- chend numeriert.

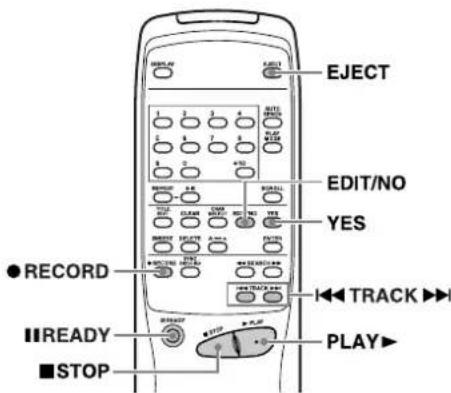

• Spurnummern können manuell zugewiesen werden, indem bei Aufnahme an der gewünschten Stelle die Taste [ ºRECORD] gedrückt wird.

• Spurnummern werden automatisch zugewiesen, wenn vor dem Auf- nahmestart die Auto-Track- Einstellung "A_TRACK > ON" vorge- nommen wird. – 50 – Aufnahme– 51 –

1. Die Taste [POWER] drücken.

… Die Meldung "NO DISC" erscheint. … Die Signalquelle und den Verstärker einschalten. Den Eingangswähler auf MD einstellen.

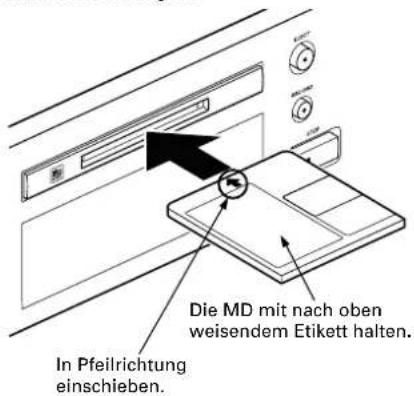

2. Eine MD einlegen.

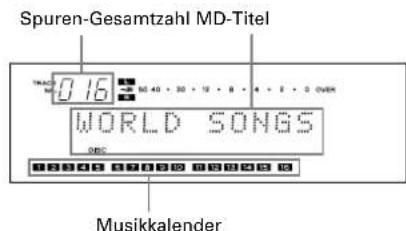

… Nach Erfassen der TOC-Daten (Table Of Contents) werden der MD-Titel (falls vorhanden), die Gesamtzahl der Spuren und die Gesamtspielzeit angezeigt. Spuren-Gesamtzahl MD-TitelMusikkalender … MD- oder Spurentitel können mit Taste [SCROLL] der Fernbedienung als Scrolltitel gezeigt werden. Nach dem Scrollvorgang wird der Titel im Standardstatus gezeigt. Normale Wiedergabe

3. Die Wiedergabe starten.

Die Wiedergabetaste [ ¥PLAY] drücken (die Anzeige " ¥" leuchtet). Die Wieder- gabe startet bei der ersten Spur. Im Anzeigefeld "TRACK NO." erscheint die Anzeige "001". … Nach vollständiger Wiedergabe erlöschen die Nummernanzeigen des Musikkalenders. … Falls die Anzahl der Spuren 20 über- schreitet (die Anzeige " " leuch- tet), wird die Spurenzahl im Display- feldbereich TRACK NO. bestätigt. … Wird Taste [ ¥PLAY] bei der Aufnahme unmittelbar nach dem Aufnahmestopp (innerhalb von 10 Sekunden) gedrückt, wird die soeben aufgenommene Spur von Anfang an abgespielt. … Vergehen nach dem Aufnahmestopp mehr als 10 Sekunden oder wird Taste

¥PLAY] nach Betätigen von Taste

ª STOP] gedrückt, erfolgt die Wieder- gabe ab der ersten Spur der MD.

ª STOP] betätigen. ª Kurzzeitige Wiedergabeunterbrechung (Bereitschaft) Die Pausentaste [ π READY] drücken (die Anzeige " π" leuchtet). … Zur Wiedergabefortsetzung die Taste

¥PLAY] oder [π READY] drücken. ª Wiedergabe einer vorhergehenden oder nachfolgenden Spur Den Drehknopf [ µ TRACK≤] verwen- den. … Bei Verwendung der Fernbedieneinheit zur Titelanwahl die Tasten [ µ TRACK ≤] oder die numerischen Tasten verwenden. … Die angewählte Spur wird wiederge- geben. ª MD-Auswurf Die Auswurftaste [ø EJECT] drücken. ª Kopfhörerbuchse (PHONES) Für den Anschluß eines Stereo-Kopfhö- rers. … Die Kopfhörerlautstärke einstellen. Auf dieser Seite verwendete Tasten Wiedergabe In Pfeilrichtungeinschieben.Die MD mit nach obenweisendem Etikett halten. Kondensation Wird das Deck einer plötzlichen Erwärmung ausgesetzt (Ortswechsel, schnelles Aufheizen des Betriebs- Raumes etc.), kann Kondensations- niederschlag im Geräteinneren auftre- ten. Hierbei kann es zu Funktions- beeinträchtigungen und/oder Schäden am Deck und/oder der MiniDisc kommen. Falls Kondensation auftritt, das Deck einschalten und für ca. ein bis zwei Stunden warten, bis sich der Kondensationsniederschlag verflüchtigt hat. DEUTSCHDas Eingangssignal jeder Signalquelle kann vor der Aufnahme überprüft werden.

1. Die MD mit Taste [

2. Mit dem [INPUT SELECTOR] die

Signalqelle anwählen.

º RECORD] betätigen. (Die Anzeige "Monitor Mode" erscheint.) … Auch im Aufnahmemodus [MONO] wird das Ausgangssignal an beiden Kanälen abgegeben. … Der Monitormodus kann durch Einlegen einer MD oder Betätigen der Taste

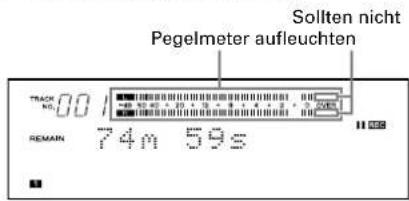

ª STOP] beendet werden. ª Ein Analogsignal aufnehmen Sollten nicht Pegelmeter aufleuchten

1. Eine bespielbare MD einlegen und mit

Taste [ º RECORD] auf Aufnahme- bereitschaft schalten (die Anzeige " " leuchtet).

2. Die Signalquelle im Bereich der

stärksten Signalpegel abspielen und den Regler [INPUT] so einstellen, daß die Pegelsegmente " " hierbei nicht aufleuchten. … Im digitalen Zuspielmodus ist diese Pegelaussteuerung nicht erforderlich.

3. Zum Aufnahmestart die Taste [

¥PLAY] oder [ π READY] drücken und die Signalquelle erneut abspielen. ª Ein Digitalsignal aufnehmen

1. Auf Aufnahmebereitschaft schalten, und

die Taste [EDIT/NO] drücken, bis D-LEV 0.0dB erscheint.

µTRACK≤] ver- wenden, um den Aufnahmepegel Aufnahmepegelaussteuerung Eingangssignalüberwachung Eine sinnvolle Spurnummerzuweisung kann später die Anwahl von Aufnahmeab- schnitten bei Wiedergabe- oder Editier- funktionen deutlich erleichtern. ª Automatische Spurnummerzuweisung (Auto Track-Funktion) Zur automatischen Spurnummerzuweisung bei Aufnahme ist die Aktivierung (ON) der Auto Track-Funktion erforderlich.

1. Bei Aufnahme oder Aufnahme-

bereitschaft mit Taste [EDIT/NO] die Anzeige "A_TRACK > XXX" aufrufen.

2. Mit dem Drehknopf [

µTRACK≤] die "A_TRACK > ON" wählen.

3. Diesen Einstellstatus mit Taste [YES]

abspeichern. … Bei aktivierter (ON) Auto-Track-Funktion muß jeweils der Signalpegel für mindestens 4 Sekunden abgesenkt werden, damit eine neue Spurnummer zugewiesen werden kann. … Dient eine MD oder CD im digitalen Zuspielmodus als Zuspielquelle, werden die neuen Spurnummern entsprechend den vorliegenden Zuspielnummern (auf der Zuspiel-MD/-CD) zugewiesen. … Der aktive (ON) Status der Auto Track- Funktion wird auch bei Geräteaus- schaltung beibehalten. Nach Anwahl von Anzeige "A_TRACK > OFF" die Taste [YES] drücken, um die Auto Track-Funktion zu deaktivieren. ª Manuelle Spurnummerzuweisung Zur Spurnummerzuweisung während der Aufnahme an der gewünschten Stelle die Taste [ º RECORD] drücken. Mit jedem Betätigen der Taste wird die Spurnummer um den Wert eins erhöht. Spurnummerzuweisung bei der Aufnahme ª Nachträgliche Spurnummerzuweisung Wird eine Spur im Editierverfahren geteilt, erfolgt eine neue Spurnummerzuweisung. (Siehe "Spurenteilung" auf Seite 54.) Hinweis: Wenn Sie während der Aufnahme mit dem Schalter [INPUT SELECTOR] den Eingang wechseln, schaltet das Gerät auf Aufnahmebereitschaft. Mit der Overwrite-Funktion werden Spuren durch eine Neuaufnahme ersetzt.

1. Die Schritte 1 bis 4 von Kapitel

"Bespielen einer MD" auf Seite 49 durchführen.

Mit dem Drehknopf [µTRACK≤] (oder den Tasten [ µTRACK≤] auf der Fernbedienung) die Spur anwählen, die durch eine Neuaufnahme ersetzt werden soll.

3. Die Taste [º RECORD] betätigen

(Anzeige " " leuchtet auf). … Nach der Anzeige "Over Write" wird die Restaufnahmezeit angezeigt. … Im Musik-Kalender blinken die Num- mern der auf die zu überspielende Spur folgenden Spuren.

4. Den Aufnahmepegel aussteuern.

… War zuvor [ANALOG] eingestellt worden, den Aufnahmepegel mit [INPUT] aussteuern.

5. Zum Aufnahmestart die Taste [

¥PLAY] oder [ π READY] betätigen.

Die Aufnahme erfolgt im Overwrite- Modus. Die Spurnummeranzeige wird aktualisiert. ª Teilweise Spurenlöschung durch eine Neuaufnahme

1. Die Nummer der zu ersetzenden Spur

anwählen und mit Taste [ ¥PLAY] auf Wiedergabe schalten.

2. An der vorgesehenen Aufnahmestart-

stelle die Taste [ π READY] drücken.

º RECORD] drücken. … Die Spurnummer wird aktualisiert und blinkt im Musik-Kalender. Spurenlöschung durch eine Neuaufnahme (Overwrite) Auf dieser Seite verwendete Tasten Nützliche Aufnahmehinweise einzustellen. Der Aufnahmepegel lässt sich in 0,5-dB-Schritten auf einen Wert zwischen -6,0 dB und +6,0 dB einstellen.

3. Die Taste [YES] drücken, um den Wert

zu bestätigen. – 52 –– 53 – DEUTSCH Die Aufnahme wird in Abhängigkeit vom Eingangspegel gestartet oder gestoppt. Der Ansprechpegel muß jeweils für mindestens 4 Sekunden über- oder unterschritten werden.

1. Die Schritte 1 bis 4 von Kapitel

"Bespielen einer MD" auf Seite 49 durchführen.

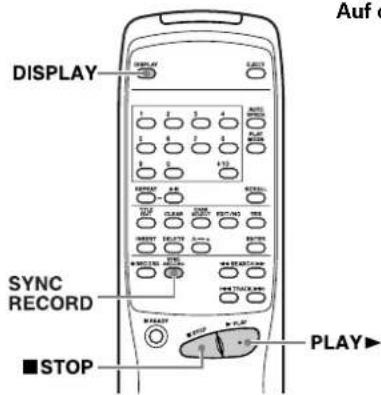

2. An der Fernbedienung die Taste [SYNC

RECORD] betätigen. Das Gerät schaltet auf Synchronaufnahmebereitschaft. (Die Anzeigen " " und " " leuchten auf.) … Nach "S_SYNC ON" wird die Aufnah- merestzeit angezeigt.

3. Die Signalquelle abspielen.

… Das Gerät löst die Synchronaufnahme in Abhängigkeit vom Eingangspegel aus und schaltet bei Unterschreiten des Ansprechpegels auf Pause. … Bei Synchronaufnahmebereitschaft kann die Aufnahme nicht mit Taste

¥ PLAY] oder [π READY] gestartet werden. … Der Synchronaufnahmemodus kann durch nochmaliges Betätigen der Taste [SYNC RECORD] deaktiviert werden. Hinweise: … Die Synchronaufnahme kann mit Taste

π READY] abgebrochen werden. … Wenn Sie während der synchronisierten Aufnahme mit dem Schalter [INPUT SELECTOR] den Eingang wechseln, wird die Synchronaufnahme abgebrochen. Synchronaufnahme Mit jedem Betätigen der Taste [DISPLAY] wechselt die Anzeige wie folgt: Im Stoppstatus/Bei Aufnahme: … Die Aufnahmerestzeit (REMAIN) wird nur in der Aufnahmebereitschaft angezeigt. … Der MD-Titel kann nur angezeigt werden, wenn er auf der MD abge- speichert wurde. ª Unmittelbar nach Aufnahmestopp die Wiedergabtaste [ ¥PLAY] drücken. Die soeben aufgezeichnete Spur wird von Anfang an abgespielt.

ª Wiedergabe ab der ersten MD-Spur nach dem Aufnahmestopp: Unmittelbar nach dem Aufnahmestopp nochmals die Stopptaste [ ª STOP] und dann die Wiedergabetaste [ ¥PLAY] drücken.

STOP Aufnahme Aufnahmeüberprüfung Überprüfung der MD- Restaufnahmezeit Wird dieses Deck an eine im Fachhandel erhältliche Schaltuhr angeschlossen, können Aufnahmestart und -stopp Timer- gesteuert werden.

1. Die Schritte 1 bis 6 von Kapitel

"Bespielen einer MD" auf Seite 49 durchführen.

2. Den Schalter [TIMER] auf [REC] stellen.

3. Den Timer so einstellen, daß die

Spannungsversorgung zum gewünsch- ten Zeitpunkt ein- und ausgeschaltet wird. … Da der Aufnahmestart durch das Einlesen der TOC-Index-Daten leicht verzögert wird, sollte die Timer-Startzeit leicht vorversetzt werden, um eine vollständige Aufnahme zu gewähr- leisten. … Alle angeschlossenen Geräte werden ausgeschaltet. … Zum voreingestellten Startzeitpunkt erfolgt Spannungsversorgung und die Aufnahme wird ausgelöst. [VORSICHT] … Falls die Timer-gesteuerte Aufnahme im Modus "SHUFFLE" oder "PROGRAM" startet, wechselt das Deck automatisch auf "CONTINUE". … Nach der Timer-gesteuerten Aufnahme das Deck innerhalb von 3 bis 4 Tagen wieder einschalten und die MD auswerfen. Vor dem Auswurf wird der TOC-Index aktualisiert. Verbleibt die MD nach Beenden der Aufnahme über einen längeren Zeitraum im Deck, können die Aufnahmedaten verloren gehen. … Bei Timer-gesteuerter Aufnahme wird die Aufnahme an das Ende des zuletzt hergestellten Aufnahmeabschnittes angefügt. … Nach der Timer-gesteuerten Aufnahme muß der Schalter [TIMER] auf [OFF] gestellt werden. Andernfalls findet bei der nächsten Einschaltung des Decks erneut eine Aufnahme statt. Timer-gesteuerte Aufnahme Auf dieser Seite verwendete Tasten

4. Zum Aufnahmestart die Taste [¥PLAY]

oder [ π READY] drücken. … Die Overwrite-Aufnahme wird ausge- führt. [VORSICHT] … Die Overwrite-Aufnahme innerhalb einer Spur ist nicht möglich, wenn auf zufällige oder programmierte Wieder- gabe (Leuchtanzeige " " oder " ") geschaltet ist.– 54 – Nützliche Wiedergabehinweise

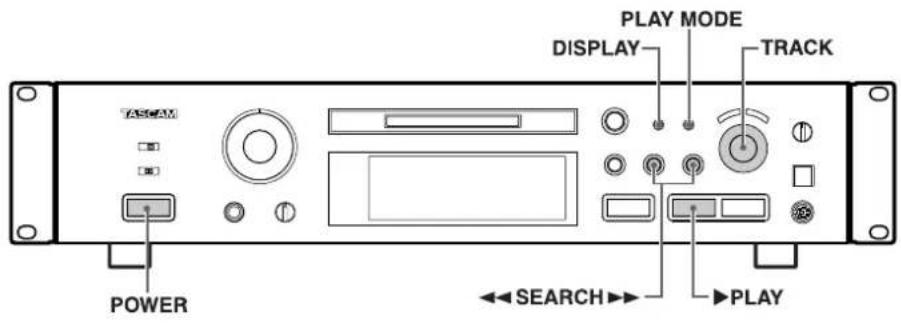

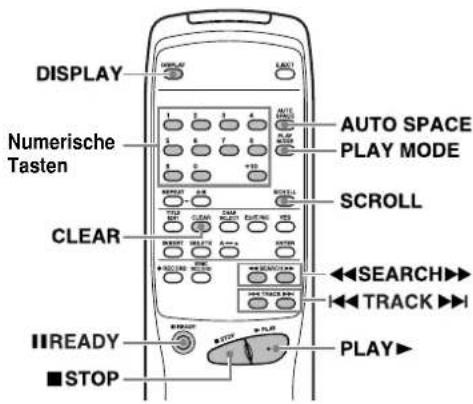

1. Im Stoppstatus die Taste [PLAY MODE]

wiederholt drücken, bis die Meldung "SHUFFLE MODE" erscheint (Anzeige " " leuchtet).

2. Die Wiedergabetaste [

¥PLAY] drücken. … Zur Anwahl der nächsten Spur bei der Zufallswiedergabe den Drehknopf

µ TRACK≤] im Uhrzeigersinn drehen (oder Taste [ ≤] der Fernbe- dieneinheit drücken). … Um bei Zufallswiedergabe erneut vom Anfang der vorliegenden Spur wieder- zugeben, den Drehknopf [ µ TRACK≤] gegen den Uhrzeigersinn drehen (oder Taste [ µ ] der Fernbedieneinheit drücken). … Der Zufallswiedergabemodus wird auch bei Geräteausschaltung beibehalten. … Zum Deaktivieren des Zufallswieder- gabemodus die Taste [PLAY MODE] wiederholt drücken, bis die Meldung "CONTINUE MODE" erscheint. ª Spurenwiedergabe mit automatischer Abstandseinfügung (Auto Space) Bei der automatischen Abstandseinfügung wird die MD-Wiedergabe zwischen den Spuren jeweils durch einen unbespielten Abschnitt von 3 Sekunden Dauer unter- brochen. Werden diese Spuren ein- schließlich dieser Leerabschnitte auf Analogband aufgezeichnet, sind später Music Scan-Anwahlfunktionen verfügbar.

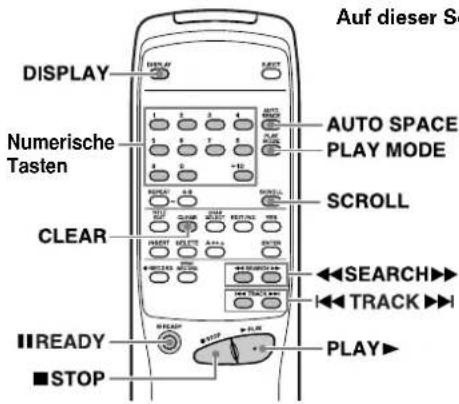

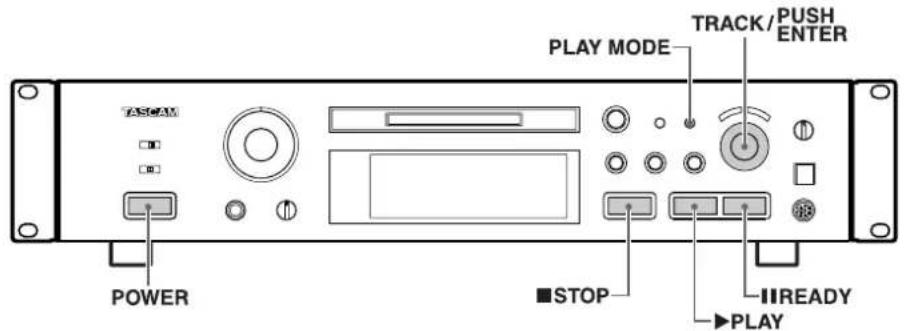

1. An der Fernbedienung die Taste [AUTO

SPACE] betätigen, so daß "A_SPACE ON" angezeigt wird (" " leuchtet auf).

¥PLAY] betätigen. … Um den Auto Space-Wiedergabemodus zu verlassen, die Taste [AUTO SPACE] wiederholt antippen, bis " " erlischt. Überspielung von MD auf Analogband ª Direkter Spurenzugriff Spuren können direkt mit den numerischen Tasten (1 bis 9, 0, +10) der Fernbedien- einheit angewählt werden. Die angewählte Spur wird wiedergegeben. … Beispiele für den Direktzugriff ab Spur 10 und darüber: Zugriff auf Spur 10: +10 und dann 0 drücken. Zugriff auf Spur 25: Zweimal +10 und einmal 5 drücken. … Zur Löschung bei blinkender Anzeige "TRACK NO." die Taste [CLEAR] betätigen. ª Spurenversetzung vorwärts/ rückwärts Zur Anwahl der nächsten oder vor- hergehenden Spur den Drehknopf

µ TRACK≤] im oder gegen den Uhrzeigersinn drehen (oder Taste

µ TRACK≤] der Fernbedieneinheit drücken). ª Suchlauf Bei Wiedergabe die Taste [

gedrückt halten, um den gewünschten Abschnitt anzuwählen. … Bei Wiedergabebereitschaft kann dieser Suchlauf unter Bezugnahme auf die angezeigte Laufzeit oder Restzeit durchgeführt werden. … Diese Suchlauffunktion kann beein- trächtigt werden, wenn mehrere kurze Aufnahmen (von wenigen Sekunden Länge) aneinandergereiht wurden. Jede Spur wird einmal in zufällig gewähl- ter Reihenfolge abgespielt. Leuchtet Zufallswiedergabe (gemischte Wiedergabe) Anwahl der gewünschten Spur Die Displayfeldinformationen umfassen Angaben wie MD-Titel, Spurentitel, MD- Gesamtspurzahl, MD-Gesamtspielzeit, restliche MD-Aufnahmezeit. … Bei jedem Betätigen der Taste [DISPLAY] wechselt die Anzeige wie folgt. Im Stoppstatus: Bei Wiedergabe: … Im Anzeigefeld "TRACK NO." erscheint die Anzeige der Gesamtspurenzahl. … MD- und Spurentitel können nur angezeigt werden, wenn diese auf der MD abgespeichert wurden. … Wurde im Stoppstatus eine Spur angewählt (leuchtende Anzeige "TRACK"), kann mit Taste [DISPLAY] die Anzeige des Spurentitels aufgerufen werden. … Enthält ein Spurentitel mehr als 100 Zeichen, unterbleibt die Anzeige ab dem 100 Zeichen. … MD- oder Spurentitel können mit Taste [SCROLL] der Fernbedienung als Scrolltitel gezeigt werden. Nach dem Scrollvorgang wird der Titel im Standardstatus gezeigt Verwendung der Displayfeld- Anzeigen Auf dieser Seite verwendete Tasten Numerische TastenDEUTSCH – 55 – Bis zu 25 Spuren können in beliebig gewählter Reihenfolge abgespielt werden. ª Wiedergabeprogrammierung

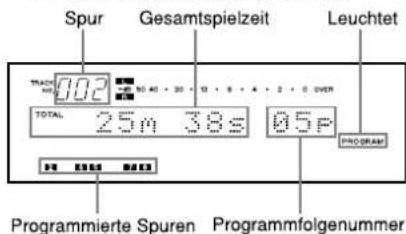

1. Im Stoppstatus die Taste [PLAY MODE]

wiederholt drücken, bis die Meldung "PGM MODE" erscheint. Hierauf wechselt die Meldung "PGM MODE" auf die Ziffernanzeige "0m 00s 00p" (die Anzeige " " leuchtet).

2. Die gewünschte Spur mit dem Dreh-

knopf [ µTRACK≤] zunächst anwäh- len, so daßdie zugehörige Musikka- lender-Nummer leuchtet, und [PUSH ENTER] am Drehknopf drücken. … Die Spurnummer blinkt. … Weitere Spuren auf die gleiche Weise abspeichern. … Die programmierte Abspielfolge kann auch direkt mit den numerischen Tasten (1 bis 9, 0, +10) der Fernbedieneinheit eingegeben und auf der Anzeige überpüft werden. … Bei Programmierung ab Spur 21 blinkt die Anzeige " ". Die Spurnummer kann weiterhin im Anzeigefeld TRACK NO. überprüft werden. … Eine Spur kann mehrfach zur Wieder- gabe programmiert werden. … Bei einer Spurnummer-Fehleingabe die Taste [CLEAR] drücken. Mit jedem Drücken dieser Taste wird die jeweils latzte Programmeingabe gelöscht.

3. Zum Start der programmierten Wieder-

gabe die Wiedergabetaste [ ¥PLAY] drücken. Frei bestimmte Wiedergabefolge (programmierte Wiedergabe) ª Automatische Pausenschaltung am Ende der Spurenwiedergabe (Auto Ready) Das Deck schaltet nach vollständiger Wiedergabe einer Spur automatisch auf Bereitschaft. Dies ist vorteilhaft, wenn nur eine Spur oder nicht unmittelbar aufei- nanderfolgende Spuren zur Überspielung wiedergegeben werden sollen.

1. An der Fernbedienung die Taste [AUTO

SPACE] zweimal betätigen, so daß "A_READY ON" angezeigt wird (" " leuchtet auf).

¥PLAY] betätigen. … Bei Wiedergabeende schaltet das Deck am Anfang der nachfolgenden Spur auf Pause.

3. Die Wiedergabetaste [

¥PLAY] oder Pausentaste [ πREADY] drücken, um die nächste Spur wiederzugeben. … Um den Auto Ready-Wiedergabemodus zu verlassen, die Taste [AUTO SPACE] wiederholt antippen, bis " " erlischt. … Es ist nicht möglich, den Auto Ready- und Auto Space-Wiedergabemodus gleichzeitig zu verwenden. ª Auto-Cue-Modus (nur Titel, die im SP- Modus aufgenommen wurden) Die Auto-Cue-Funktion sorgt dafür, dass das Gerät die Wiedergabe automatisch am Audioanfang einer jeden Spur startet. Der Schwellenpegel, der bestimmt, an welchem Punkt die Wiedergabe beginnt, wird wie folgt eingestellt:

1. Bei gestopptem Laufwerk, während der

Wiedergabe oder Pause: Die Taste [EDIT/NO] drücken, bis AUTO CUE? erscheint.

2. Die Taste [YES] drücken.

µTRACK≤] ver- wenden, um einen der folgenden Werte als Schwellenpegel zu wählen: -54 dB, -60 dB, -66 dB, -72 dB und OFF (aus).

4. Die Taste [YES] drücken, um den Wert

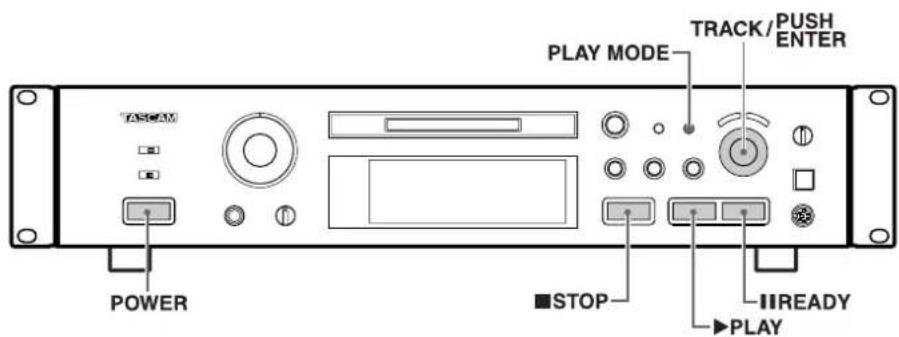

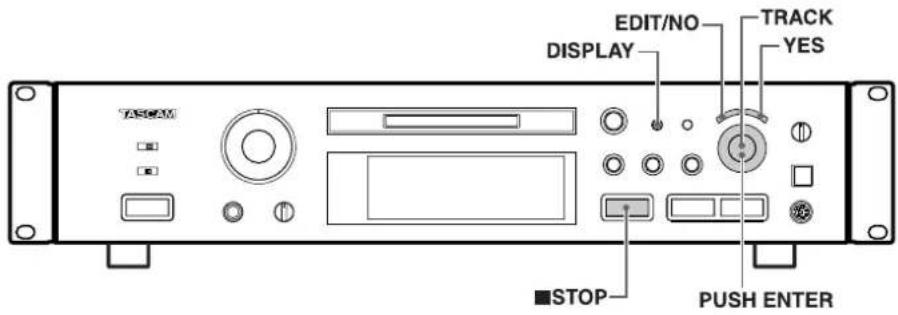

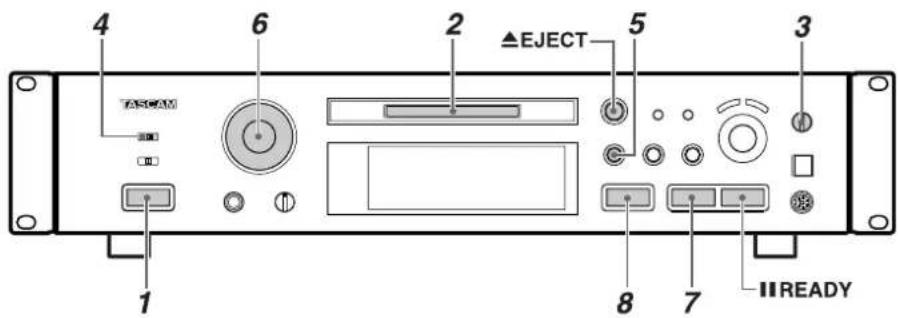

zu bestätigen. Auf dieser Seite verwendete Tasten Numerische Tasten … Wenn Auto-Cue aktiviert, also ein beliebiger Wert außer OFF gewählt ist, und das Laufwerk gestoppt ist, geschieht folgendes: Sobald Sie die nächste oder die vorhergehende Spur anwählen, sucht das Gerät auto- matisch die Stelle der Spur auf, wo der Audiopegel zum ersten Mal die oben eingestellte Schwelle über- schreitet, und schaltet dort auf Wiedergabebereitschaft. … Wenn Auto-Cue zusammen mit Auto- Ready aktiviert ist: Wenn Sie die nächste oder vorhergehende Spur anwählen, sucht das Gerät auto- matisch die Stelle in der Spur auf, wo der Audiopegel den eingestellten Schwellenpegel überschreitet, und schaltet dort auf Wiedergabebe- reitschaft. Wenn der gewünschte Anfang der Spur bei Verwendung dieser Funktion abgeschnitten wird, wählen Sie einen niedrigeren Pegel (z.B. -66 dB statt -60 dB). … Hinweis: Wenn Auto-Cue und Auto- Ready ausgeschaltet sind und Sie die nächste Spur anwählen, stoppt das Gerät wie üblich. … Wenn Auto-Cue aktiviert ist, ist die Auto-Space-Funktion nicht verfügbar. … Wenn Sie Auto-Cue einschalten während Auto-Space aktiviert ist, werden Auto-Space und Auto-Ready (falls eingeschaltet) ausgeschaltet. … Wenn Auto-Cue aktiviert ist und Sie die Taste [AUTO SPACE] drücken, schalten Sie damit nur die Auto- Ready-Funktion ein oder aus. … Die Funktion arbeitet nicht mit Spuren, die in einem anderen Modus als SP aufgenommen wurden. Bei allen Nicht-SP-Titeln wird der Anfang der Spur und nicht der Cue-Punkt aufgesucht. … Die Genauigkeit beim Aufsuchen beträgt in diesem Fall -1 Frame (im SP-Modus sind dies -64 ms).– 56 – Alle Spuren, eine einzelne Spur oder ein Spurenabschnitt (A-B) können wiederholt abgespielt werden. Die Wiederholung ist auch bei programmierter oder Zufalls- Wiedergabe möglich. ª Wiederholung aller MD-Spuren (Gesamtwiederholung)

1. Im Stoppmodus mit der Taste [PLAY

MODE] einen speziellen Wiederholungs- modus auswählen: Wiedergabemodus Wiederholung CONTINUE Normale Wiederholung SHUFFLE MODE Zufallswiedergabe- Wiederholung PGM MODE Wiederholung programmierter Spuren

2. Die Taste [REPEAT] einmal betätigen, so

daß die Anzeige "REPEAT ALL" erscheint. … " " leuchtet auf.

¥PLAY] betätigen. Die Spuren werden wiederholt im gewählten Modus abgespielt. … Um erneut auf die normale Wiedergabe ohne Wiederholung zu schalten, die Taste [REPEAT] wiederholt antippen, bis "REPEAT OFF" erscheint. … Der Wiederholungsmodus wird auch bei Geräteausschaltung beibehalten. ª Wiederholung einer einzelnen Spur

1. Bei Wiedergabe im Modus "CONTINUE

MODE" die Taste [REPEAT] der Fernbe- dieneinheit zweimal drücken. … "REPEAT 1" etscheint. (" " und " " leuchten.)

2. Die Wiedergabetaste [

¥PLAY] drücken. Die vorliegende Spur wird wiederholt abgespielt.

3. Zur Anwahl einer anderen zu wie-

derholenden Spur den Drehknopf

µ TRACK≤] im oder gegen den Uhrzeigersinn drehen oder die Taste

µ TRACK≤] bzw. die numerischen Wiedergabewiederholung Tasten (1 bis 9, 0 +10) der Fernbe- dieneinheit drücken. … Im Zufalls- und programmierten Wie- dergabemodus ist keine Einzelspur- Wiederholung möglich. ª Abschnittswiederholung (A-B-Wiederholung) Ein beliebig bestimmbarer Abschnitt innerhalb einer Spur kann wiederholt abgespielt werden.

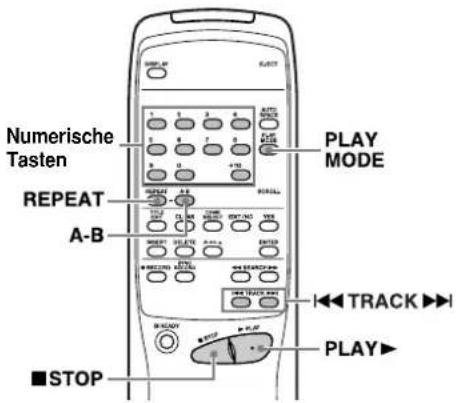

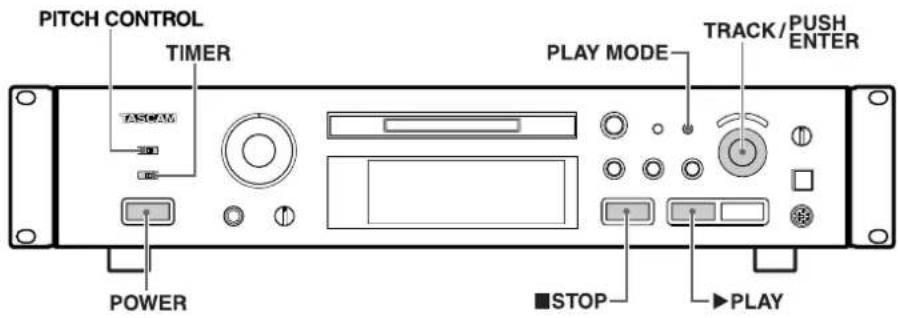

1. Bei Wiedergabe am vorgesehenen

Startpunkt (A) der Wiederholung die Taste [A-B] der Fernbedieneinheit drücken. Die Meldung "REPEAT A–" erscheint, die Leuchtanzeige "REPEAT" leuchtet auf, "A–B" blinkt.

2. Am vorgesehenen Endpunkt (B) der

Wiederholung nochmals die Taste [A-B] der Fernbedieneinheit drücken. Die Meldung "REPEAT A-B" wird gezeigt, die Anzeigen " " und " " leuchtet konstant. Der vorbestimmte Abschnitt wird wiederholt abgespielt. … Bei Zufalls- und programmierter Wie- der-gabe kann die A–B-Abschnitts- wiederholung nur innerhalb einer Spur erfolgen. … Um erneut auf die normale Wiedergabe ohne Abschnittswiederholung zu schalten, nochmals dieTaste [A–B] oder [REPEAT] betätigen, bis "REPEAT OFF" erscheint. … Zur Abschnittslöschung (zwischen A und B) die Taste [ ª STOP] betätigen. Nützliche Wiedergabehinweise … Der programmierte Wiedergabemodus wird auch beibehalten, wenn die programmierte Wiedergabe mit der Stopptaste [ ª STOP] oder automatisch nach vollständiger Ausführung beendet wurde. … Zum Deaktivieren des programmierten Wiedergabemodus die Stopptaste

ª STOP] im Stoppstatus betätigen. … Wenn die Gesamtspielzeit 159 Minuten und 59 Sekunden überschreitet, erscheint "---m--s" auf der Zeitanzeige. … Wurden 25 Spuren programmiert, ist keine weitere Programmierung möglich. Die Meldung "PGM Full !!" erscheint. … Wird die Taste [PLAY MODE] im Stopp- status betätigt, wird der programmierte Wiedergabemodus deaktiviert. Der Programmtitelspeicher wird gelöscht. … Der Programmwiedergabemodus sowie die Programmierdaten werden auch bei Geräteausschaltung beibehalten. … Wird versucht, die programmierte Wiedergabe auszulösen, obwohl keine Programmierdaten abgespeichert sind, erscheint die Anzeige "PGM Empty !!" und die normale Wiedergabe startet. ª Überprüfung der programmierten Abspielfolge Bei Wiedergabe oder Wiedergabebe- reitschaft den Drehknopf [ µTRACK≤] im oder gegen den Uhrzeigersinn drehen oder die Taste [ µ /≤] der Fernbedie- neinheit drücken, um die Programman- zeige aufzurufen. ª Löschung einer Programmeingabe Im Stoppstatus die Taste [CLEAR] drücken. Mit jedem Drücken wird die jeweils letzte Programmeingabe gelöscht. ª Anfügung einer Programmeingabe Im Stoppstatus die gewünschte Spur mit dem Drehknopf [ µTRACK≤] zunächst anwählen und dann durch Drücken des Drehknopfes [PUSH ENTER] abspeichern. Alternativ kann diese Eingabe direkt mit den numerischen Tasten (1 bis 9, 0, +10) der Fernbedieneinheit erfolgen. … Die neu programmierte Spur wir als letzte Eingabe angefügt. Auf dieser Seite verwendete Tasten Numerische Tasten– 57 – Wird dieses Deck an einer Schaltuhr (im Fachhandel erhältlich) angeschlossen, können Wiedergabestart und -stopp Timer-gesteuert werden. ª Timer-gesteuerter Wiedergabestart

1. Eine bespielte MD einlegen und den

Schalter [TIMER] in Position [PLAY] bringen.

2. Den Verstärker-Eingang anwählen, für

den eine MD-Wiedergabe durchführbar ist. … Die Timer-gesteuerte Wiedergabe kann auch für die Zufalls-, programmierte, Gesamtwiederholungs- und Einzelwie- derholungs-Wiedergabe verwendet werden.

3. An der Schaltuhr die erforderliche

Startzeit eingeben und ausschalten. Zum voreingestellten Zeitpunkt werden alle Komponenten eingeschaltet und die Wiedergabe wird ausgelöst. … Nach der Timer-gesteuerten Wieder- gabe muß der Schalter [TIMER] auf [OFF] gestellt werden. Timer-gesteuerte Wiedergabe Sie können die Pitch-Control-Funktion verwenden, um die Tonhöhe des Audiomaterials bei der Wiedergabe um 12,0% zu verringern. Dieses Merkmal ist nicht im LP2-Modus verfügbar. So stellen Sie die Tonhöhenänderung ein, die wirksam ist, wenn PITCH ON/OFF eingeschaltet ist:

1. Bei gestopptem Laufwerk, während der

Wiedergabe oder Pause: Die Taste [EDIT/NO] drücken, bis Pitch? erscheint.

2. Die Taste [YES] drücken.

µTRACK≤] ver- wenden, um die Tonhöhe in 0,1%- Schritten einzustellen.

4. Die Taste [YES] drücken, um den Wert

zu bestätigen. … Der auf diese Weise eingestellte Wert bleibt so lange ohne Auswirkung, bis Sie die Funktion mit dem PITCH ON/OFF- Schalter eingeschaltet haben. … Beachten Sie, dass beim Drücken des Schalters PITCH ON/OFF die Ausgänge kurzzeitig stummgeschaltet werden. Pitch-Control Eine MD kann Spuren enthalten, die in verschiedenen Modi aufgenommen wurden (SP, MONO, LP2 und LP4). Wenn Sie eine MD abspielen, wird der entsprechende Modus für jede Spur automatisch gewählt und auf dem Display angezeigt. Wiedergabemodi Auf dieser Seite verwendete Tasten Numerische Tasten DEUTSCH– 58 – Editiermodus

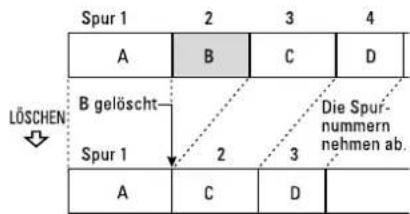

1. Mit dem Drehknopf [µTRACK≤] die

zu löschende Spur bestimmen.

2. Die Taste [EDIT/NO] drücken, bis die

Meldung "ERASE TRK ?" erscheint.

3. Die Taste [YES] drücken.

Die Meldung "Track OK?" erscheint. … Wird nach der Rückfrage "Track OK?" die Taste [EDIT/NO] oder die Stopptaste

ªSTOP] gedrückt, unterbleibt die Löschung.

4. Nochmals die Taste [YES] drücken.

… Die Meldung "COMPLETE" erscheint. Nach Löschung einer Spur werden alle nachfolgenden Spuren neunumeriert. … Diese Bedienschritte zur Löschung weiterer Spuren wiederholen. ª Teilweise Löschung einer Spur Bei dieser Löschfunktion wird eine Spur zunächst geteilt. Die vorgesehene der neu erhaltenen spur wird gelöscht, die anderen neuen Spuren werden zusammengelegt. Bei diesem Verfahren löschen Sie einen Spurenabschnitt in drei Schritten wie folgt: Beispiel: Löschung von Abschnitt A in Spur 1 Die verfügbaren Editierfunktionen umfas- sen Spuren-Löschung, -Versetzung, -Teilung und -Zusammenlegung. Zudem können MD und Spuren benannt werden. ª Bei Meldung "Protected !!" Die MD ist schreibgeschützt, um verse- hentliche Löschungen zu verhindern. Aufnahme- und Editiereignung besteht nur, wenn der Aufnahmeschutzschieber geschlossen. ª Bei blinkender Meldung "U-TOC Writing" Hierbei erfolgt die Aktualisierung der U- TOC-Indexdaten auf der MD. Zu diesem Zeitpunkt niemals das Netzkabel abziehen oder das Deck mechanischen Einflüssen (Vibrationen etc.) aussetzen. Andernfalls werden die Indexdaten nicht einwandfrei auf die MD geschrieben. Hinweise zum Editieren Die auf einer MD gespeicherten Daten können wie folgt gelöscht werden: … Gleichzeitige Löschung aller Spuren … Löschung einer Einzelspur … Teilweise Löschung einer Spur ª Gleichzeitige Löschung aller Spuren (DISC ERASE)

1. Im Stoppstatus die Taste [EDIT/NO]

drücken, bis die Meldung "ERASE DISC ?" erscheint.

2. Die Taste [YES] drücken.

Die Meldung "Sure ?" erscheint. … Wird nach der Rückfrage "Sure?" die Taste [EDIT/NO] oder die Stopptaste

ªSTOP] gedrückt, unterbleibt die Löschung.

3. Nochmals die Taste [YES] drücken. Die

Meldung "COMPLETE", gefolgt von der Meldung "Blank Disc" bestätigt, daß alle Daten der eingelegten MD gelöscht wurden. … Wurde mit Taste [EDIT/NO] "ERASE DISC ?" aufgerufen, wenn "Blank disc" angezeigt wird, und wird hierauf die Taste [YES] betätigt, kann der letzte Befehl nicht widerrufen (UNDO) werden. ª Löschung einer Einzelspur (TRACK ERASE) Beispiel: Löschung von B in Spur 2 Spurenlöschung (ERASE) Auf dieser Seite verwendete TastenDEUTSCH – 59 – Eine Spur kann in zwei Spuren aufgeteilt werden, wobei der neuen zweiten Spur eine neue Spurnummer zugewiesen wird. Dies ist vorteilhaft, wenn eine Spur mehrere Titel enthält (z.B. bei einer im AnalogZuspielmodus bespielten MD) oder wenn eine bestimmte Stelle der Spur besonders gekennzeichnet werden soll. Beispiel: Aufteilung von C und D in Spur 3 in zwei Spuren

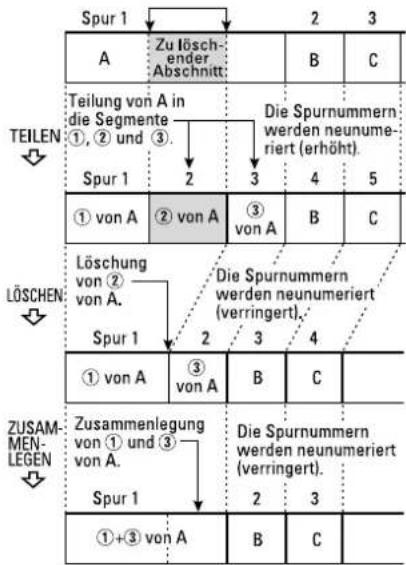

1. Bei Wiedergabe an der vorgesehenen

Trennstelle die Taste [ π READY] drük- ken.

2. Die Taste [EDIT/NO] drücken, bis die

Meldung "DIVIDE ?" erscheint.

3. Die Taste [YES] drücken.

… Die Meldungen "Rehearsal" und "Point OK ?" erscheinen abwechselnd. Die ersten vier Sekunden der abzutrennenden neuen Spur werden wiederholt abgespielt.

4. Falls die Trennstelle nicht Ihren Vorstel-

lungen entspricht, kann mit dem Drehknopf [ µTRACK≤] eine Fein- korrektur zur Trennstellenver-setzung vorgenommen werden. Hierbei ist die Tonsignalüberwachung möglich. … Die Trennstelle kann in einem Korrek- turbereich von –128 bis +127 (±1 ent- spricht ca. 0,06 Sek.) versetzt werden. … Zum Beenden der Spurenteilung die Stopptaste [ ª STOP] oder [EDIT/NO] drücken.

5. Liegt die gewünschte Trennstelle

einwandfrei vor, nochmals die Taste [YES] drücken. … Die Nummern der neuen Spur (zweite Spur nach der Teilung) und aller nachfolgenden Spuren werden um den Wert 1 erhöht. Die Spurennumerierung bleibt hierbei durchgehend. … Die Meldung "COMPLETE" erscheint und die Spur ist nun geteilt. Das Gerät schal- tet am Anfang der neu entstandenen Spur auf Wiedergabebereitschaft. … Durch Spurenteilung hergestellte Spuren können nicht benannt werden. Hierbei ist unerheblich, ob die ursprüng- liche Spur einen Titel vorwies oder nicht. … Spuranfänge können nicht aufgeteilt werden. Spurenteilung (DIVIDE) Die Spurenreihenfolge kann geändert werden, indem Spuren an eine andere Stelle versetzt werden. Nach der Spur- versetzung werden alle Spuren auto- matisch neu numeriert. Beispiel: Versetzung von D in Spur 4 auf Spur 2

1. Während der Wiedergabe oder Wie-

dergabebereitschaft mit dem Drehknopf

µTRACK≤] die zu versetzende Spur bestimmen.

2. Die Taste [EDIT/NO] drücken, bis die

Meldung "MOVE ?" erscheint.

3. Die Taste [YES] drücken.

… "Anzeige "Move to 001 ?" erscheint ("001" blinkt). Zu versetzende Neue Spur Spurposition

4. Mit dem Drehknopf [µTRACK≤] die

neue Spurposition (Spurnummer) bestimmen. … Die Meldung "Move to 002?" erscheint ("002" blinkt). … Wird die neue Spurnummer (Zielposi- tion) mit den numerischen Tasten einge- geben, erscheint Anzeige "COMPLETE". Der Titel wird versetzt und die Spur- nummern werden automatisch neu numeriert. Die Wiedergabe erfolgt ab der neuen Spurposition. … Zum Beenden der Spurversetzung die Stopptaste [ ª STOP] oder [EDIT/NO] drücken.

5. Nochmals die Taste [YES] drücken.

… Die Meldung "COMPLETE" erscheint für einige Sekunden, die Spur wird versetzt. Die Spuren werden neu numeriert. Die Wiedergabe wird an der neuen Spurpo- sition fortgesetzt. Spurversetzung (MOVE) Zwei aufeinanderfolgende Spuren können zu einer Spur zusammengefaßt werden. Dies ist vorteilhaft, wenn mehrere Aufnah- meabschnitte unterbrechungsfrei abge- spielt oder zu einem Titel zusammengefaßt werden sollen. Beispiel: Zusammenlegung von B und C

1. Mit dem Drehknopf [

µTRACK≤] eine Spur bestimmen. (Die zugehörige Num- mernanzeige blinkt.) … Die Spur wird mit der vorhergehenden Spur zusammengelegt. Ist z.B. die Zusam-menlegung der Spuren 2 und 3 vorgesehen, muß demnach die Spur 3 angewählt werden. … Wenn Spur 1 gewählt wird, ist eine Zusammenlegung nicht möglich.

2. Die Taste [EDIT/NO] drücken, bis die

Meldung "COMBINE ?" erscheint.

3. Die Taste [YES] drücken.

… Anzeige "Rehearsal" erscheint. Der Anfang der gewählten Spur wird wiederholt angespielt. … Wird die Übergangsstelle zwischen den beiden Spuren nicht einwandfrei abgespielt, die Wiedergabe mit Taste [EDIT/NO] stoppen und den Vorgang von Anfang an wiederholen. … Zum Beenden des Vorgangs die Stopptaste [ ª STOP] oder [EDIT/NO] drücken.

4. Entspricht der Übergang Ihren Vorstel-

lungen, nochmals die Taste [YES] drücken. … Die Anzeige "COMPLETE" erscheint für einige Sekunden und die Spuren werden zusammengelegt. … Haben beide Spuren einen Titel, gilt der Titel der vorangehenden Spur für die zusammengelegte Spur. Die nachfol- genden Spurnummern werden um den Wert 1 verringert. … Beachten Sie, dass es nicht möglich ist, Spuren zusammenzufassen, die in verschiedenen Modi (SP, Mono, LP2 und LP4) aufgenommen worden sind. Spurzusammenlegung (COMBINE)– 60 –

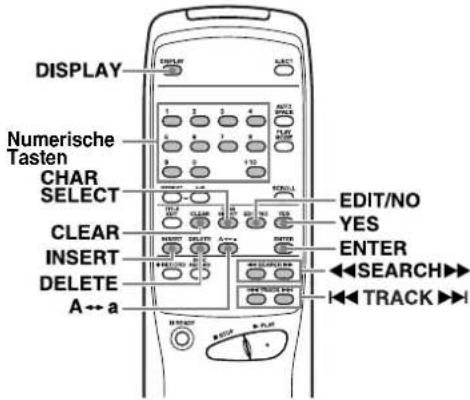

5. Mit Taste [DISPLAY] die Zeichenart

6. Die Zeichen mit Drehknopf [

µTRACK ≤] anwählen und dann durch Drücken des Drehknopfes [PUSH ENTER] abspeichern. … Bei Titeleingabe mit der Fernbedienung die Zeichen mit der Tasten [ µTRACK ≤] aufrufen und mit Taste [ENTER] abspeichern.

7. Die Schritte 5 bis 6 wiederholen.

8. Bei vollständig erstelltem Titel die Taste

[YES] betätigen. … Das Deck wechselt automatisch auf Titeleingabebereitschaft für Spur 1 (Anzeige "001 >_"). Das Cursorsymbol blinkt.

9. Die Schritte 5 bis 6 wiederholen.

10. Nochmals die Taste [YES] betätigen.

… Wenn das Deck automatisch auf Titeleingabebereitschaft für Spur 2 wechselt (Anzeige "002 > _"), die Schritte 5 bis 8 wiederholen. … Die Titeleingabe für alle Spuren durchführen. Wurde die letzte Spur betitelt, erscheint im Stoppmodus der MD-Titel oder bei Wiedergabe der Titel der Abspielspur. … Die Titel können mit Drehknopf

µTRACK≤] zur Überprüfung aufge- rufen werden. … Dieser Vorgang kann mit Taste [ ª STOP] abgebrochen werden. Die Taste [EDIT/NO] für mehr als 3 Sekunden gedrückt halten (oder auf der Fernbedienung [TITLE EDIT] betätigen), um die Titelzuweisung zu beenden und auf Wiedergabe zurückzuschalten. Hinweise: … Ein Spurentitel kann bis zu 100 Zeichen lang sein. Wenn jdedoch für alle Spurentitel einer MD insgesamt 1700 Zeichen geschrie- ben wurden, kann kein weiterer Titel geschrieben werden. … Wird die durchgehende Titelzuweisung (TITLE AUTO INC) vorzeitig abgebro- chen, wird der zu diesem Zeitpunkt bearbeitete Titel gelöscht. Es werden nur bereits abgespeicherte Titel beibehalten. … Wird am Ende der durchgehenden Titelzuweisung (TITLE AUTO INC) ein Widerrufbefehl (UNDO) eingegeben, wird der zuletzt bearbeitete Titel gelöscht. … MD- und Spurentitel können auch bei Aufnahme zugewiesen werden. Jede MD oder jede Spur kann mit einem Namen (Titel) versehen werden. (Titel können in Groß- oder Kleinschreibung und in japanischen Katakana-Schriftzeichen " " erstellt werden.)

1. Die Taste [EDIT/NO] betätigen, so daß

die Meldung "TITLE ?" erscheint.

2. Die Taste [YES] drücken.

… Bei Verwendung der Fernbedienung die Taste [TITLE EDIT] betätigen.

3. Mit dem Drehknopf [

µTRACK≤] "DSC" oder eine Spurnummer anwählen. … Soll ein MD-Titel geschrieben werden, "TITLE > DSC" wählen ("DISC" blinkt). … Soll ein Spurentitel geschrieben werden, "TITLE > XXX (Spurnummer)" wählen (die Spurnummer blinkt).

4. Die Taste [YES] drücken.

"DSC >_" oder "XXX >_" wird angezeigt. … Damit ist der Zeicheneingabemodus aktiviert. Das Cursorsymbol blinkt.

5. Mit der Taste [DISPLAY] die Schreib-

weise bestimmen. … Katakana-Alphabet (Anzeige" "): Schriftzeichen des japanischen Kata- kana-Silbenalphabets können verwen- det werden. … Großschreibung (Anzeige " "): Großbuchstaben, Sonderzei-chen und Ziffern können verwendet werden. … Kleinschreibung (keine Anzeige): Kleinbuchstaben, Sonderzei-chen und Ziffern können verwendet werden.

6. Die alphanumerischen Zeichen mit

Drehknopf [ µTRACK≤] anwählen Titelzuweisung (TITLE) und dann durch Drücken des Drehknop- fes [PUSH ENTER] abspeichern.

7. Die Schritte 5 bis 6 wiederholen.

… Dieser Vorgang kann mit Taste [ ª STOP] abgebrochen werden. … Die Taste [EDIT/NO] für mehr als 3 Sekunden gedrückt halten (oder auf der Fernbedienung [TITLE EDIT] betätigen), um die Titelzuweisung zu beenden und auf Wiedergabe zurückzuschalten.

8. Nochmals die Taste [YES] betätigen.

… Spur- oder MD-Titel werden nochmals angezeigt. … Die Schritte 1 bis 8 wiederholen, um weitere Spuren mit Titeln zu versehen. Im Wiedergabemodus "CONTINUE" können MD und Spuren nacheinander durchge- hend betitelt werden.

1. Mit Taste [EDIT/NO] "TITLE ?" aufrufen.

2. Die Taste [YES] drücken.

… Wahlweise kann auf der Fernbedienung [TITLE EDIT] betätigt werden.

3. Mit dem Drehknopf [

µTRACK≤] "TITLE > AINC" anwählen ("AINC" blinkt).

4. Die Taste [YES] drücken.

… Der MD-Titeleingabemodus ist aktiviert (Anzeige "DSC >_"). Das Cursorsymbol blinkt. … Das Cursorsymbol blinkt an der ersten Stelle, selbst wenn bereits ein Titel zugewiesen ist. Durchgehende Titelzuweisung für MD und Spuren (TITLE AUTO INC) Auf dieser Seite verwendete Tasten EditiermodusDEUTSCH – 61 – … Wird ein Titel bei Overwrite-Aufnah- mebereitschaft zugewiesen, wird der Spurentitel bei Aufnahmefortsetzung gelöscht. … Bei MD-Titelzuweisung leuchtet Anzeige "DISC". Bei Spurentitelzu- weisung leuchtet Anzeige "TRACK". … Im Zufalls- und programmierten Wieder- gabemodus ist die Titelzuweisung nicht möglich. ª Verfügbare Schreibweisen … Katakana-Alphabet (Anzeige" "): Schriftzeichen des japanischen Kata- kana-Silbenalphabets können verwen- det werden. … Großschreibung (Anzeige " "): Die folgenden Großbuchstaben, Sonderzei- chen und Ziffern können verwendet werden: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ ! “ # $ % & ‘ ( )

+ , – . / _ (Leerstelle) … Kleinschreibung (keine Anzeige): Die folgenden Kleinbuchstaben, Sonderzei- chen und Ziffern können verwendet werden: a b c d e f g h i j k l m n o p q r s t u v w x y z 0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ ! “ # $ % & ‘ ( )

+ , – . / _ (Leerstelle) ª Titelkorrektur Das Cursorsymbol im Zeicheneingabe- modus auf das auszutauschende Zeichen setzen. … An der Cursorposition ein neues Zeichen wählen. ª Zur Cursorversetzung Deck ® Die Tasten [∆SEARCH˚] betätigen. Fernbedienung ® Die Tasten [∆SEARCH˚] betätigen. ª Zur Zeichenanwahl an der Cursorposition Deck ® Den Drehknopf [µTRACK≤] drehen. Fernbedienung ® Die Tasten [µTRACK≤] betätigen. ª Zur Zeichenartwahl an der Cursorposition Deck ® Die Taste [DISPLAY] betätigen. Fernbedienung ® Die Taste [DISPLAY] oder [CHAR SELECT] betätigen. ª Zum Ändern auf Groß- oder Kleinbuchstabe an der Cursorposition Deck ® Die Taste [DISPLAY] betätigen. Fernbedienung ® Die Taste [Aß∑a] betätigen. ª Zur Leerstelleneinfügung an der Cursorposition Deck ® Den Drehknopf [PUSH ENTER] für mindestens 3 Sekunden andrücken. Fernbedienung ® Die Taste [INSERT] oder [ENTER] für mindestens 3 Sekunden betätigen. ª Zur Nummernanwahl an der Cursorposition Deck ® Den Drehknopf [µTRACK≤] drehen. Fernbedienung ® Die entsprechende(n) numerisch(n) Taste(n) betätigen. ª Zur Zeichenlöschung an der Cursorposition Deck ® Die Taste [EDIT/NO] betätigen. Fernbedienung ® Die Taste [DELETE] oder [EDIT/NO] betätigen. ª Zur Cursorversetzung nach rechts nach der Zeichenanwahl Deck ® Den Drehknopf [PUSH ENTER] drücken. Fernbedienung ® Die Taste [ENTER] betätigen. ª Zur Gesamtlöschung aller Zeichen Deck ® Nicht verfügbar. Fernbedienung ® Die Taste [CLEAR] betätigen.

1. Im Stoppmodus den zu kopierenden

Titel (MD oder Spur) mit Drehknopf [µTRACK≤] aufrufen. Beispiel: Kopieren von Spurentitel 4.

2. Die Taste [EDIT/NO] wiederholt

antippen, bis "TITLE COPY ?" erscheint.

3. Die Taste [YES] betätigen.

"Copy to 001?" erscheint ("001" blinkt). Beispiel: Kopieren von Spurentitel 4 auf Spur 6. Quellenspur Zielspur Kopieren eines Titels (TITLE COPY)

4. Die Zielspur mit Drehknopf [µTRACK

≤] aufrufen. "Copy to 006?" erscheint ("006" blinkt). … Mit Taste [ª STOP] oder [EDIT/NO] wird der Kopiervorgang abgebrochen.

5. Die Taste [YES] betätigen.

… Der Titel wird auf Spur 006 kopiert. … Mit Taste [¥PLAY] oder [π READY] wird der Kopiervorgang widerrufen.

1. Die Taste [EDIT/NO] wiederholt antip-

pen, bis "UNDO ?" erscheint.

2. Die Taste [YES] betätigen.

Die Meldung "Undo OK?" erscheint. … Mit Taste [ª STOP] oder [EDIT/NO] wird der Widerrufvorgang abgebrochen.

3. Die Taste [YES] betätigen.

… Der letzte Bedienschritt wird widerrufen und die Anzeige "COMPLETE" erscheint. … Mit Taste [¥PLAY] oder [π READY] wird der Widerrufmodus abgewählt. Hinweise: "Die Anzeige "UNDO ?" erscheint nicht in den folgenden Fällen (selbst bei Betätigen von Taste [EDIT/NO]). Der Widerruf ist nicht möglich: … Wenn ein Widerruf bereits ausgeführt wurde. Der Widerruf kann nicht rück- gängig gemacht werden. … Wenn der Editiermodus mit Taste [YES] beendet wird. … Wenn auf Aufnahme oder Aufnahmebe- reitschaft geschaltet ist. … Wenn ein MD-Löschvorgang (DISC ERASE) für eine leere MD durchgeführt wird. … Wenn die Spannungsversorgung unter- brochen wird. Widerrufen des letzten Befehls (UNDO) Auf dieser Seite verwendete Tasten Numerische Tasten– 62 – Optionale Funktionen Ein an Buchse KEYBOARD dieses Decks angeschlossenes IBM-kompatibles Key- board (101 oder 106 Tasten) kann zur Deck- Funktionssteuerung, Spurenanwahl, Editie- rung und Eingabe von Titeln verwendet werden. … Die mitgelieferte Keyboard-Schablone an den Keyboard-Funktionstasten anbringen. ª Funktionszuweisung der Keyboard-Tasten Bedienelemente Keyboard-Tasten am Gerät [µ] Taste F1 [≤] Taste F2 Taste STOP Taste F4 Taste PLAY Taste F5 Taste READY Taste F6 Taste RECORD Taste F8 Taste AUTO SPACE Taste F9 Taste REPEAT Taste F10 Taste PLAY MODE Taste F11 Taste DISPLAY Taste F12 Taste YES Taste Enter Taste +10 Taste + Numerische Tasten Numerische Tasten Taste CLEAR Tasten Shift + F10 Taste EJECT Tasten Shift + F12 ∆ Taste ß ˚ Taste ∑ ª Editiertasten Funktion Tastenkombination ERASE TRACK Tasten Shift + F1 ERASE DISC Tasten Shift + F2 MOVE Tasten Shift + F4 DIVIDE Tasten Shift + F5 COMBINE Tasten Shift + F6 TITLE COPY Tasten Shift + F7 TITLE Tasten Shift + F8 UNDO Tasten Shift + F9 Modusdeaktivierung Taste Esc ª Titelfunktionstasten Funktionsausführung Tasten Cursorversetzung Taste ß, Taste ∑ Die zu editierende Taste ™, Taste ≈ Spurnummer ändern Groß-/Kleinschreibung Taste Caps Zeichenlöschung vor Taste BS Cursor (Back Space) Zeichenlöschung auf Taste DEL (Delete) Cursor Zeicheneinfügung Taste INS (Insert) Funktionsabbruch Taste Esc … Zeichen können direkt mit dem Keyboard geschrieben werden. … Wird die Spurnummer mit [™] oder [≈], editiert, wird der Spurentitel unverändert beibehalten. … Großschreibung und Katakana- Schreibung können nicht gleichzeitig verwendet werden. … Bei Verwendung eines Keyboards niemals die Spannungsversorgung in schneller Folge ein- und ausschalten. Andernfalls kann es zu Funktionsbe- einträchtigungen am Keyboard kommen. Systembesonderheiten Die Aufnahmeverfahren für MiniDiscs, Audiocassetten und DAT-Cassetten wei- chen voneinander ab. Dementsprechend gelten für das MD-Deck einige systembe- dingte Aufnahme-Besonderheiten, die im folgenden erläutert werden. Bei diesen Besonderheiten handelt es sich nicht um Fehlfunktionen. … Die Meldung "Track Full" erscheint vor Ausnutzung der maximalen MD- Aufnahmekapazität . Die Meldung "Track Full" erscheint, sobald die maximal zulässige Spuren- zahl auf die MD geschrieben wurde. Die noch verfügbare Aufnahmezeit ist hierbei unerheblich. Auf eine MD kön- nen maximal 254 Spuren geschrieben werden. Sollen weitere Spuren aufge- zeichnet werden, nicht erforderliche Spuren löschen, eine andere MD verwenden oder Spuren per Editier- funktion zusammenlegen. … Die Meldung "Track Full" erscheint vor Ausnutzung der maximalen Spurenzahl und maximalen MD-Aufnahme-kapa- zität. Sobald innerhalb einer Spur Emphasis- oder sonstige Signalaufbereitungs- daten ein-/ausgeschaltet werden, wird die Spur an der entsprechende Stelle getrennt. Dementsprechend kann die maximale Kapazitätsausnutzung der MD vorzeitig gemeldet werden. … Die Aufnahmerestzeit wird nicht verlängert, obwohl mehrere Spuren gelöscht wurden. Die Restzeitmessung berücksichtigt keine Spuren, die kürzer als 12 Sekun- den sind. Werden mehrere derart kurze Spuren gelöscht, unterbleibt dement- sprechend die Verlängerung der Aufnah- merestzeit. … Die Summe aus verstrichener Aufnah- mezeit und verbleibender Aufnahmezeit stimmt nicht überein mit der verfüg- baren Aufnahmezeit, die sich aus der angegebenen Zeit auf der MD und dem Aufnahmemodus berechnet. Die Mindestdauer für eine Aufnahme beträgt im Normalfall 6 Cluster (ca. 12 Sekunden). Da kürzere Daten den gleichen 12-Sekunden-Abschnitt bean- spruchen, kann die Aufnahmerestzeit die angegebene Restzeit unterschreiten. Weist die MD Schäden (Kratzer etc.) auf, werden diese Bereiche automatisch gestrichen. Die verfügbare Zeit verkürzt sich dementsprechend.DEUTSCH – 63 – … Wenn die Spurzusammenlegung nicht möglich ist. Spuren, die durch andere Editier- funktionen erstellt wurden, sind mitunter zur Spurenzusammenlegung nicht geeignet. … Tonsignalaussetzer beim Suchlauf. Bei Spuren, die per Editierfunktion erstellt wurden, kann der Suchlauf Tonsignalaussetzer vorweisen. … Keine korrekte Spurnummerzuweisung. Wird eine CD im Digital-Aufnah- memodus überspielt, können kurze Spuren in Abhängigkeit vom CD-Inhalt aufgenommen werden. Die automati- sche Spurnummerzuweisung kann ggf. nicht einwandfrei vorliegen. … Die Meldung "TOC Reading" erlischt nicht. Ist eine neue, vollkommen unbespielte MD eingelegt, wird die Meldung "TOC Reading" länger angezeigt. … Die folgenden Angaben gelten für Overwrite-Aufnahmen: ≠ Die vorliegende MD-Aufnahmerest- anzeige kann ggf. inkorrekt sein. ≠ Nach mehrfacher Overwrite-Auf- nahme auf einer bereits vorhandenen Spur kann eine weitere Overwrite- Aufnahme ggf. nicht mehr möglich sein. In diesem Fall die alte Auf- nahme editieren (löschen etc.) und dann die Aufnahme an der vorgese- henen Position durchführen. ≠ Die Aufnahmerestzeit verkürzt sich nach der Aufnahme. ≠ Die Overwrite-Aufnahme emfiehlt sich nicht, wenn die alte Spur einen hohen Störpegel vorweist. Da die Aufnahme in 6-Cluster-Schritten (ca. 12 Sekunden) erfolgt, kann die Overwrite-Aufnahme einen Spurab- schnitt löschen. … Bei der Overwrite-Aufnahme kann kein Spurtitel erstellt werden. … Selbst wenn eine MD-Löschung mit "ERASE DISC" durchgeführt wurde, kann ggf. die maximale Aufnahmezeit nicht verfügbar sein. Nochmals einen Löschvorgang durch- führen. Ein Widerruf (UNDO) ist hierbei nicht mehr möglich. … Dank fortschrittlicher Kompressions- technologie bietet der LP4-Modus die vierfache Aufnahmezeit, je nach aufgezeichnetem Material kann jedoch gelegentlich geringfügiges Rauschen hörbar sein. Wenn Ihnen Klangqualität bei Ihrem Aufnahmeprojekt wichtiger ist als Aufnahmezeit, empfehlen wir deshalb entweder den SP- (Stereo) oder den LP2-Modus (doppelte Aufnah- mezeit) zu verwenden. Meldungen Die folgenden Meldungen werden in Abhängigkeit vom Betriebsstatus/-modus gezeigt. Meldung Erläuterung Blank Disc Die bespielbare MD enthält keinerlei Aufzeichnungsdaten. Cannot Copy ! Kopieren ist nicht möglich. Cannot EDIT ! Editieren ist nicht möglich. Disc Error ! Beeinträchtigte MD-Daten. Disc Full !! Keine weitere Aufnahme möglich. D-IN UNLOCK ! Digitalanschluß fehlt. ERASE DISC ? Ist die Löschung der MD-Daten zulässig und/oder gewünscht ? ERASE TRK ? Ist die Löschung der Spur zulässig und/oder gewünscht ? Name Full !! Voller Titelspeicher. NO DISC !! Keine MD eingelegt. No Track !! Es wurde keine Spur aufgezeichnet. PGM Empty !! Spuren wurden nicht programmiert. PGM Full !! Keine weitere Spurenprogrammierung möglich. Play Mode !! Gewählter Wiedergabemodus ist ungeeignet. Protected !! Die MD ist schreibgeschützt. Die eingelegte MD ist nur für Wiedergabe. Rec Error !! Aufnahmefehler. Track Full !! Es stehen keine weiteren Spurnummern für die eingelegte MD zur Verfügung. UNDO ? Ist der Widerruf des letzten Eingabebefehls erwünscht ? UTOC Writing MD-Index-Daten werden auf die MD geschrieben.– 64 – … Richtlinie 3 Ein DAT- oder MD-Deck mit einer Audio- Sampling-Rate von 32 kHz oder 48 kHz kann digitale Satellitenprogramme digital auf-zeichnen (Digital-zu-Digital). Eine digitale Erste-Generation-Kopie ist her- stellbar. Die Zweite-Generation-Kopie kann in Abhängigkeit vom BS-Satellitenrecei- ver-Modell jedoch ggf. nicht digital auf DAT-Band oder MD vervielfältigt werden. Digitalsignalkabel (Lichtleiter oder Koaxial) Digitalsignalkabel (Lichtleiter oder Koaxial) Zweite- Generation-Kopie auf DAT oder MD (Digital-zu-Digital) Aufnahme DAT-Deck MD-Deck oder Aufnahme DAT-Deck MD-Deck oder Wiedergabe DAT-Deck MD-Deck oder Digital-Ausgang Digital-Ausgang Analoger Line- Ausgang Audio- Signalkabel Analoger Line- Eingang Digital-Eingang Digital-Eingang Digitalsignalkabel (Lichtleiter oder Koaxial) Digital-Ausgang Digital-Eingang

Wiedergabe BS-Receiver Aufnahme DAT-Deck MD-Deck oder Wiedergabe DAT-Deck MD-Deck oder

Erste-Generation- Kopie auf DAT oder MD (Digital-zu-Digital) DAT oder

Angaben zum Serial Copy Management System … Richtlinie 2 Das Signal einer analogen Signalquelle wie Schallplatte oder UKW-Tuner, das auf DATBand oder MiniDisc digital aufge- zeichnet wurde, darf bei digitaler Signal- übertragung auf DAT-Band oder MiniDisc kopiert werden. Die so erstellte Kopie darf darüber hinaus jedoch nicht bei digitaler Signalübertragung vervielfältigt werden. Dieses MD-Deck entspricht der SCMS- Kopierschutznorm. Dementsprechend sind Digital-zu-Digital-Kopieraufnahmen auf die erste Kopie-Generation beschränkt. Die grundsätzlichen Richtlinien für diese Norm werden im folgenden aufgeführt. … Richtlinie 1 Das Signal einer digitalen Signalquelle, wie CD-Spieler, DAT-Deck oder vorbespielte MD, darf auf DAT-Band oder MiniDisc bei digitaler Signalübertragung kopiert werden. Eine so erstellte Kopie darf jedoch nicht bei digitaler Signalübertragung vervielfältigt (2. oder spätere Kopiegenera- tion) werden. Serial Copy Management System CD-Spieler DAT-Deck MD-Deck MD-Deck oder Digitalsignalkabel (Lichtleiter oder Koaxial) Digital- signalkabel (Lichtleiter oder Koaxial) Digital-Ausgang Digital-Ausgang Analoger Line- Ausgang Audio- signalkabel Analoger Line- Eingang Digital-Eingang Digital-Eingang

Erste-Generation- Kopie auf DAT- Band oder MD (Digital-zu-Digital) DAT oder

Digital- signalkabel (Lichtleiter oder Koaxial) Erste-Generation- Kopie auf DAT- Band oder MD (Digital-zu-Digital) Digital-Ausgang Digital-Ausgang Analoger Line- Ausgang Audio- signalkabel Analoger Line- Eingang Digital-Eingang Digital-Eingang

Wiedergabe Tuner Plattenspieler Cassettendeck Mikrofon- Verstärker CD-Spieler DAT-Deck MD-Deck Analoger Line- Ausgang Audiosignalkabel Analoger Line- Eingang

Kopie auf DAT- Band oder MD (Analog-zu-Digital) DAT oder

Wieder- gabe Aufnahme DAT-Deck MD-Deck oder Aufnahme DAT-Deck MD-Deck oder Aufnahme DAT-Deck MD-Deck oder Aufnahme DAT-Deck MD-Deck oder Aufnahme DAT-Deck MD-Deck oder DAT-Deck Wieder- gabe MD-Deck oder DAT-Deck Wieder- gabe MD-Deck oder DAT-Deck Wieder- gabe Digitalsignalkabel (Lichtleiter oder Koaxial)DEUTSCH – 65 – ª U-TOC Ein Editieren aufgenommener Spuren ist bei bespielbaren MiniDiscs einfach. Information über die aufgezeichneten Spuren (Anfangs- adresse, Endadresse, Titel usw.) wird im UTOC-Bereich (User Table of Contents) vermerkt. Spuren können durch einfaches Überschreiben dieser Daten editiert werden. Störungssuche Technische Daten Format: MiniDisc Digital-Audio-System Aufnahmesystem: Überschreibbare Magnetfeld- modulierte Datenaufzeichnung Aufnahme-/Wiedergabezeit: SP, max. 80 Minuten LP2, max. 160 Minuten LP4, max. 320 Minuten Mono: max. 160 Minuten Samplingrate: 44,1 kHz Datenkompression: ATRAC (Adaptive TRansform Acoustic Coding) Dynamikbereich: Größer 94 dB (Wiedergabe, 1 kHz, A-Filter) Klirrfaktor: Kleiner 0,013 % Zahl der Kanäle: 2 (Stereo), 1 (Mono) Frequenzgang: 20 Hz – 20 kHz ±0,5 dB (Wiedergabe) Signal/Rausch-Abstand: Größer 94 dB (Wiedergabe, A-Filter) Analog-Eingänge/Ausgänge: Eingang: Symmetrisch: XLR, +4 dBu (Bezug), 10 kOhm Unsymmetrisch: (Cinch), –10 dBV (Bezug), 50 kOhm Ausgang: Symmetrisch: XLR, +4 dBu (Bezug), 150 Ohm Unsymmetrisch: (Cinch), –10 dBV (Bezug), 600 Ohm Spannungsversorgung: 120 V Wechselspannung, 60 Hz (USA/Kanada-Modell) 230 V Wechselspannung, 50 Hz (Europa-/allgemeines Export-Modell) 240 V Wechselspannung, 50 Hz (Australien-Modell) Kopfhörer-Ausgangsleistung: Max. 25 mW + 25 mW, 32 Ohm Digital-Eingänge/Ausgänge: Eingang 1, 2:

TOS (EIAJ RC-5720), IEC60958

Typ II (S/PDIF) Ausgang:

TOS (EIAJ RC-5720), IEC60958

Typ II (S/PDIF) Fernsteuerbuchse: KEYBOARD-Buchse: 6-pol. Mini-DIN Leistungsaufnahme: 13 W Abmessungen (BxHxT): 482,6 x 94 x 313 (mm) Gewicht: 5,5 kg Zubehör: Fernbedieneinheit (RC-32) x 1 Batterie (SUM-3, AA, R6) x 2 Keyboardschablone x 1 Einbauschrauben-Garnitur x 1 … Änderung der Konstruktion und technischen Daten jederzeit ohne Vorankündigung vorbehalten. … Die Abbildungen in dieser Anleitung können leicht von der tatsächlichen Geräteausführung abweichen.

• US- und Auslandspatente in Lizenz vergeben von der Dolby Laboratories Licensing Corporation. Bei Betriebsstörungen sollten Sie zunächst naheliegende mögliche Ursachen überprüfen. Falls hierdurch keine Abhilfe geschaffen werden kann, wenden Sie sich bitte an Ihren Fachhändler oder zuständigen TEAC Service. Störung Abhilfe Keine Funktionsauslösung. Die MD ist verschmutzt oder beschädigt. In diesem Fall erscheint die Meldung "Disc Error !". Eine andere MD einlegen. Wiedergabestart unterbleibt. Überprüfen, ob das Deck mit Spannung versorgt wird. Ist die MD noch nicht bespielt, erscheint die Meldung "Blank Disc". Enthält die MD keine Spur-Aufzeichnung, erscheint die Anzeige "No Track !". Eine bespielte MD einlegen. Bei Meldung "UTOC Error !" eine andere MD einlegen. Falls Kondensation im Geräteinneren aufgetreten ist, die MD entnehmen und das Deck für mehrere Stunden eingeschaltet lassen. Aufnahmestart unterbleibt. Die Meldung "Protected !!" erscheint, wenn die MD schreibgeschützt ist. Den Aufnahmschutzschieber schließen. Die eingelegte MD ist nur für Wiedergabe geeignet. Eine bespielbare MD einlegen. Liegt bei Meldung "D-IN-UNLOCK !" kein Eingangssignal an, die Signalquelle an den digitalen Eingang anschlie- ßen oder die Aufnahme bei analoger Signalübertragung herstellen. Timer-gesteuerte Aufnahme ist nicht möglich. Nach der Timer-Aufnahme das Deck innerhalb von 3 bis 4 Tagen wieder einschalten und die MD auswerfen. Verbleibt die MD über einen längeren Zeitraum im Deck, können die Aufnahmedaten verloren gehen. Die Meldung "Disc Full !!" bestätigt, daß keine weitere Aufnahme durchführbar ist. Nicht benötigte Spuren löschen oder eine andere MD einlegen. Bei Meldung "Rec Error !!" liegt ein Aufnahmefehler vor. Die Aufnahme erneut von Anfang an durchführen. Hoher Störpegel. Das Deck nicht in der Nähe eines Fernsehgeräts betreiben. … Falls eine Störung nicht beseitigt werden kann, das Netzkabel abziehen und nach kurzer Zeit erneut anschließen.– 66 – Prima dell'usoIndice
