MANUALE UTENTE KBP40 H.KOENIG

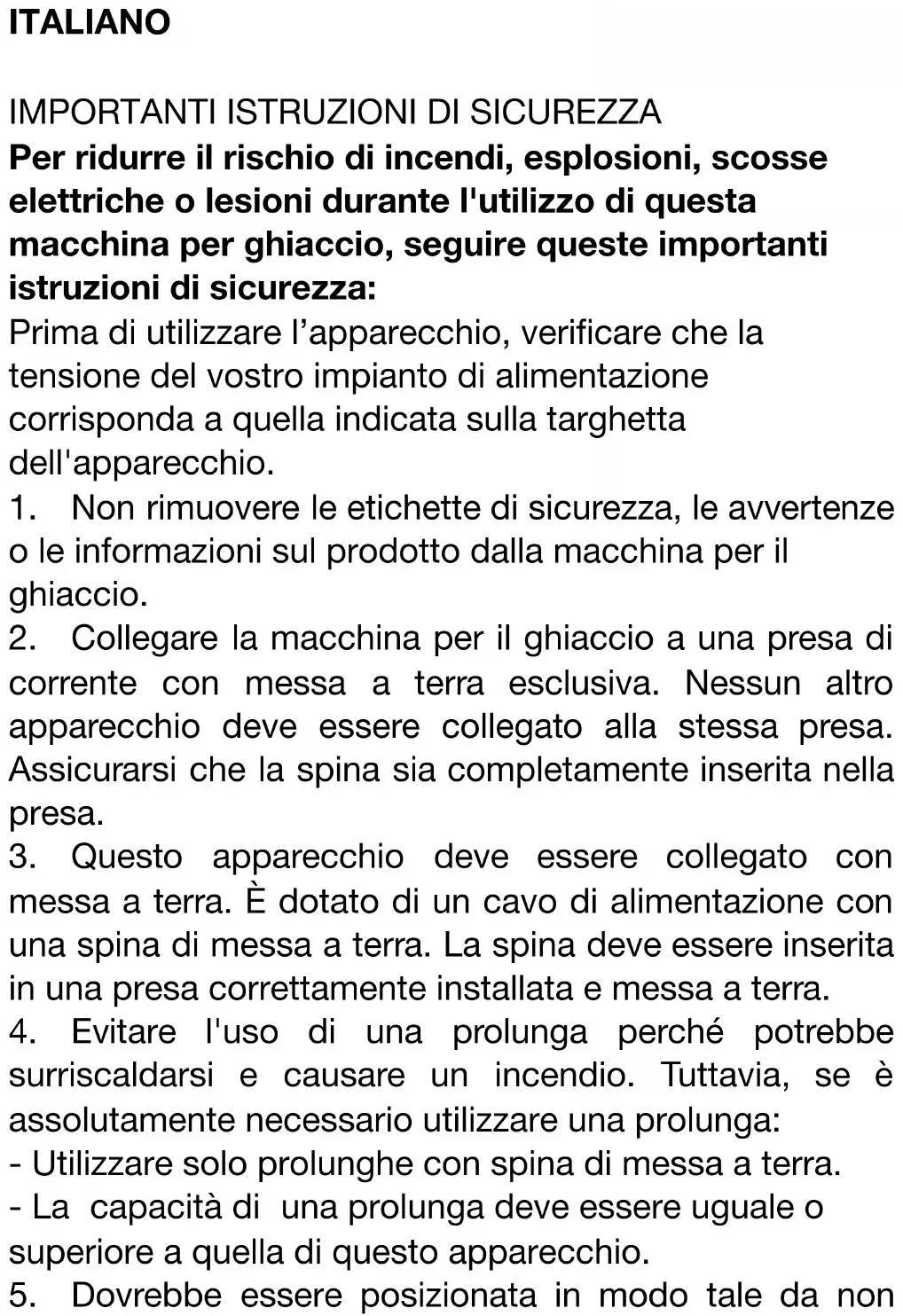

Per ridurre il rischio di incendi, esplosioni, scosse elettriche o lesioni durante l'utilizzo di questa macchina per ghiaccio, seguire queste importanti istruzioni di sicurezza: Prima di utilizzare l’apparecchio, verificare che la tensione del vostro impianto di alimentazione corrisponda a quella indicata sulla targhetta dell'apparecchio.

1. Non rimuovere le etichette di sicurezza, le avvertenze

o le informazioni sul prodotto dalla macchina per il ghiaccio.

2. Collegare la macchina per il ghiaccio a una presa di

corrente con messa a terra esclusiva. Nessun altro apparecchio deve essere collegato alla stessa presa. Assicurarsi che la spina sia completamente inserita nella presa.

3. Questo apparecchio deve essere collegato con

messa a terra. È dotato di un cavo di alimentazione con una spina di messa a terra. La spina deve essere inserita in una presa correttamente installata e messa a terra.

4. Evitare l'uso di una prolunga perché potrebbe

surriscaldarsi e causare un incendio. Tuttavia, se è assolutamente necessario utilizzare una prolunga: - Utilizzare solo prolunghe con spina di messa a terra. - La capacità di una prolunga deve essere uguale o superiore a quella di questo apparecchio.

5. Dovrebbe essere posizionata in modo tale da nonpendere dal bancone o dal tavolo, dove può essere tirata

intenzionalmente dai bambini. Non utilizzare l’apparecchio con il cavo o la spina danneggiati, dopo un malfunzionamento o se è stato danneggiato in qualche modo. Consegnare l'apparecchio al centro di assistenza autorizzato più vicino per l’esame, la riparazione o la regolazione.

6. Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, dal suo agente di servizio o da una persona qualificata, per evitare pericoli.

7. Non lasciare che il cavo penda dal bordo del tavolo o

8. Non posizionare sopra o vicino a un fornello a gas o

elettrico o in un forno riscaldato.

9. Posizionare il cavo di alimentazione in modo tale che

non possa essere raggiunto dai bambini o causare un il rischio di inciampare.

10. Posizionare il cavo di alimentazione in modo tale che

non venga a contatto con superfici calde.

11. L'uso di accessori non raccomandati o venduti dal

produttore può causare incendi, scosse elettriche o lesioni.

12. Non toccare l'evaporatore quando si utilizza la

macchina per il ghiaccio o mentre si produce ghiaccio per evitare ustioni da congelamento.

13. Non immergere nesuna parte del prodotto in acqua.

14. Per spegnere l’apparecchio, ruotare tutte le

manopole su “OFF”, quindi rimuovere la spina dalla presa a muro.15. Non collegare o scollegare il prodotto con le mani bagnate.

16. Scollegare il prodotto prima di pulirlo, durante la

manutenzione e quando non viene utilizzato.

17. Non utilizzare con acqua microbiologicamente non

sicura o della quale non si conosce la provenienza.

18. Non pulire la macchina per il ghiaccio con liquidi

infiammabili. I fumi possono creare pericolo di incendio o esplosione.

19. Non ribaltare la macchina per il ghiaccio. Se la

macchina per il ghiaccio viene capovolta accidentalmente, farla riposare su un piano stabile per 2 ore prima di riaccenderla.

20. Se la macchina per il ghiaccio viene esposta alle

temperature esterne in inverno,una volta portata all’interno, non utilizzarla per alcune ore, consentendo all'unità di riscaldarsi alla temperatura ambiente prima di farla funzionare.

21. Non mettere mai articoli infiammabili, esplosivi e

corrosivi nel macchina per il ghiaccio.

22. Non utilizzare mai la macchina per il ghiaccio in

presenza di perdite di gas infiammabili.

23. Non conservare o usare gas e altri oggetti

infiammabili vicino alla macchina del ghiaccio, per evitare incendi.

24. Scollegare la macchina per il ghiaccio prima di

spostarla per evitare di danneggiare il sistema di refrigerazione.

25. Non tentare di smontare, riparare, modificare o

sostituire nessuna parte del prodotto.26. Questo apparecchio può essere usato da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza, a condizione che siano sorvegliate o istruite sull'uso sicuro dell'apparecchio e che comprendano pienamente i potenziali pericoli.

27. I bambini dai 3 agli 8 anni non devono smontare la

28. La pulizia e la manutenzione dell'utente non devono

essere eseguite da bambini senza supervisione.

29. Non lasciare l'apparecchio incustodito durante l'uso.

30. Non usare all'aperto.

31. Non utilizzare l'apparecchio per scopi diversi da

32. Si prega di riciclare la macchina per il ghiaccio

secondo le normative locali in quanto contiene gas infiammabile e refrigerante.

33. AVVERTENZA: mantenere libere le aperture di

ventilazione, presenti sull'apparecchio o nella struttura integrata.

34. AVVERTENZA: non utilizzare dispositivi meccanici o

altri mezzi per accelerare il processo di scongelamento, diversi da quelli raccomandati dal produttore. ATTENZIONE: non danneggiare il circuito del refrigerante.

35. ATTENZIONE: Non utilizzare apparecchi elettrici

all'interno dei vani di conservazione degli alimenti, a meno che non siano del tipo raccomandato dal produttore.

36. Non conservare sostanze esplosive comebombolette spray con un propellente infiammabile,

all’interno di questo apparecchio.

37. Avvertenza: rischio di incendio / materiali

38. ATTENZIONE: Durante il posizionamento

dell'apparecchio, assicurarsi che il cavo di alimentazione non sia incastrato o danneggiato.

39. AVVERTENZA: non utilizzare più prese portatili o

alimentatori portatili sul retro dell'apparecchio.

40. Questo apparecchio è destinato all'uso in ambienti

domestici e simili, come - cucine di negozi, uffici e altri ambienti di lavoro - in case coloniche - in alberghi, motel e altre aree residenziali - nelle camere degli ospiti.

41. Conservare queste istruzioni.

42. Questo apparecchio può essere utilizzato da bambini

di almeno 8 anni, a condizione che siano sorvegliati e che abbiano ricevuto istruzioni sull'uso sicuro dell'apparecchio e siano pienamente consapevoli dei pericoli connessi.

43. La pulizia e la manutenzione non devono essere

eseguite da bambini a meno che non abbiano almeno 8 anni e siano sorvegliati da un adulto.

44. Tenere l'apparecchio e il cavo di alimentazione fuori

dalla portata dei bambini di età inferiore a 8 anni.

45. Quando si utilizzano apparecchiature elettriche, è

necessario seguire sempre precauzioni di sicurezza per prevenire il rischio di incendi, scosse elettriche e/o lesioni in caso di uso improprio.46. Il dispositivo non deve essere utilizzato se è stato fatto cadere, se sono presenti evidenti segni di dannggiamento o se presenta perdite. Refrigerante Il gas refrigerante contenuto nel circuito di questo apparecchio è isobutano (R 600a), un gas a basso inquinamento ma infiammabile. - Durante il trasporto e l'installazione dell'apparecchio, fare attenzione a non danneggiare nessuna parte del circuito del refrigerante. - Non utilizzare strumenti affilati o appuntiti per scongelare l'unità. - Non utilizzare alcun apparecchio elettrico all'interno dell'unità. Se il sistema di refrigerazione subisce un danno: -Non usare una fiamma vicino all'apparecchio. Evitare scintille - non accendere alcun apparecchio elettrico o lampada elettrica.Ventilare immediatamente la stanza.LA MACCHINA PER IL GHIACCIO

Pannello di controllo

Diodo ricezione infrarossi

Oblo per visualizzazione

Livello acqua Massimo

Alloggiamento frontale

Alloggiamento posteriore

Filettatura maschio M20

Filettatura femmina M20

Ingresso acquaPANNELLO DI CONTROLLO Tasto (con indicatore) Funzione L'indicatore si illumina in verde quando si seleziona il formato ghiaccio grande. L'indicatore si illumina in verde quando si seleziona il formato ghiaccio piccolo. L'indicatore si illumina in verde quando è necessario pulire l'apparecchio. Avvia o arresta l'apparecchio Seleziona la dimensione del ghiaccio L'indicatore si illumina in verde durante la produzione di ghiaccio. L'indicatore si illumina in rosso quando il serbatoio dell'acqua è privo di acqua. L'indicatore si illumina in rosso quando il cestello del ghiaccio è pieno.PRIMA DEL PRIMO UTILIZZO

1. Disimballare l'apparecchio, quindi verificare e accertarsi che tutti gli accessori, inclusi

cestello per il ghiaccio, paletta per il ghiaccio, ecc. siano presenti. Si prega di contattare il servizio clienti se mancano alcuni accessori.

2. Assicurarsi che la macchina per il ghiaccio sia in piano e su un tavolo o una superficie

stabile per evitare malfunzionamenti.

3. L'angolo di inclinazione della macchina per il ghiaccio non deve superare i 45°, durante il

trasporto o l'uso, non capovolgere la macchina del ghiaccio. Ciò potrebbe causare il malfunzionamento del compressore o del sistema di refrigerazione. Attendere che i liquidi presenti nel compressore si stabilizzino dopo lo spostamento o il trasporto della macchina per il ghiaccio. Prima di utilizzare la macchina per il ghiaccio per la prima volta, attendere 2 ore dopo che l'unità è stata posizionata nella posizione corretta.

4. L'apparecchio deve essere posizionato su una superficie asciutta e piana con sufficiente

ventilazione, lontano da fonti di calore come forni, stufe e gas corrosivi. Lasciare uno spazio di 8 pollici (20 cm) su tutti i lati della macchina del ghiaccio per una corretta ventilazione.

5. Non riempire il serbatoio dell'acqua con acqua calda. Ciò potrebbe danneggiare la

macchina per il ghiaccio. È meglio riempire il serbatoio dell'acqua con acqua a temperatura ambiente o inferiore.

6. Non utilizzare l'apparecchio in un ambiente molto freddo (con temperatura inferiore a 5 ℃).

7. Pulire l'apparecchio seguendo le operazioni di "PULIZIA E MANUTENZIONE" prima di

metterlo in funzione.UTILIZZO DELLA MACCHINA PER IL GHIACCIO

1. Accertarsi che il tappo di scarico sul fondo del serbatoio dell'acqua sia chiuso bene.

2. Collegare la macchina per il ghiaccio alla presa a muro, la spia " "Lampeggerà

NOTA: Fare riposare la macchina del ghiaccio per 30 minuti prima di collegare la spina se l’apparecchio è stato spostato.

3. Aprire il coperchio superiore e rimuovere il cestello del ghiaccio.

4. AVVERTIMENTO: Riempire il serbatoio dell'acqua solo con acqua potabile.

NOTA: Non riempire al di sopra del segno del livello massimo dell'acqua.

5. In alternativa, è possibile far funzionare la macchina per il ghiaccio a condizione che sia

alimentata continuamente d'acqua seguendo l'operazione come di seguito: (1) Preparare innanzitutto un tubo dell'acqua da 1/4 (diametro esterno: φ6,35 mm) di circa 2 m di lunghezza, quindi inserire un'estremità nell'ingresso dell'acqua dell’apparecchio. (2) Controllare e assicurarsi che la valvola a sfera a tre vie in dotazione sia compatibile con il tubo dell'acqua e il rubinetto dell'acqua di casa. (3) Dopo aver verificato, collegare la valvola a sfera a tre vie con il rubinetto. (4) Collegare l'altra estremità del tubo dell'acqua 1/4 con il connettore del tubo 1/4 della valvola a sfera a tre vie. (5) Controllare e assicurarsi che tutti i collegamenti dei tubi dell'acqua siano ben collegati e quindi aprire la valvola a sfera a tre vie.

6. Sostituire il cestello del ghiaccio e chiudere il coperchio superiore.

7. Premere " "Per selezionare la dimensione del ghiaccio," "Significa formato piccolo

mentre" "Significa formato grande.

8. Premere il pulsante " "E il tasto" " Si illuminerà in modo fisso.

9. Il ciclo di produzione del ghiaccio durerà circa 7-15 minuti, a seconda della temperatura

ambiente e della temperatura dell'acqua.

10. Il ciclo di produzione del ghiaccio inizia con l'acqua che viene pompata nella vaschetta del

ghiaccio situata sotto l'evaporatore. Nei successivi 7-15 minuti si forma ghiaccio sull'evaporatore. Al termine, la vaschetta del ghiaccio si inclina all'indietro e l'acqua rimanente nella vaschetta del ghiaccio viene nuovamente scaricata nel serbatoio dell'acqua. I cubetti di ghiaccio vengono quindi fatti cadere dall'evaporatore e spinti in avanti nel cestello del ghiaccio dalla pala del ghiaccio. La vaschetta del ghiaccio tornerà automaticamente in posizione sotto l'evaporatore e inizierà il ciclo successivo.

11. La spia " ”Si accenderà quando il cestello del ghiaccio è pieno e quindi la macchina per il

ghiaccio interromperà automaticamente il ciclo di produzione del ghiaccio. Rimuovere delicatamente il ghiaccio dal cestino con la paletta. Circa 5 secondi dopo, la macchina per il ghiaccio riavvierà automaticamente la sua funzione di produzione del ghiaccio.

12. La spia " ” Si accenderà quando il serbatoio dell'acqua è privo di acqua e il ciclo di

produzione del ghiaccio si fermerà automaticamente. A quel punto, rimuovere il cestello del ghiaccio e aggiungere acqua al serbatoio dell'acqua, quindi premere il tasto " "Per riavviare il ciclo di produzione del ghiaccio. La spia " ” Non si accenderà se la macchina per il ghiaccio viene utilizzata con collegamento diretto al rubinetto dell’acqua.

13. Una volta ottenuta la quantità desiderata di ghiaccio, interrompere il ciclo di produzione

premendo il tasto " ” E scollegare l'unità dalla presa a muro. 14. Aprire il coperchio superiore e trasferire il ghiaccio in un congelatore.NOTA: Il ghiaccio si manterrà tale nella macchina per il ghiaccio per un periodo massimo di 18 ore, a seconda della temperatura ambiente.

1. Consentire al macchina per il ghiaccio di funzionare a temperatura ambiente.

2. è consigliabile sostituire l'acqua ogni settimana. Svuotare il serbatoio dell'acqua se la

macchina per il ghiaccio non viene utilizzato per un lungo periodo.

PULIZIA E MANUTENZIONE

Per mantenere gradevole il sapore del ghiaccio e mantenere la macchina per il ghiaccio nel migliore dei modi, ti consigliamo di pulirla almeno una volta alla settimana.

1. Interrompere il ciclo di produzione del ghiaccio

premendo il tasto " ", Scollegare la macchina per il ghiaccio dalla presa a muro e lasciarla riscaldare a temperatura ambiente.

2. Se si trova acqua residua nella vaschetta del

ghiaccio, spingere delicatamente indietro la vaschetta del ghiaccio in modo che tutta l'acqua defluisca nel serbatoio dell'acqua.

3. Spostare l'apparecchio in avanti a circa 60 mm dal

bordo tavolo di lavoro e aprire il tappo di scarico per scaricare l'acqua in eccesso (vedere Fig.1, Fig.2 e Fig.3).

4. Controllare e assicurarsi che il tappo di scarico sia

ben chiuso. Riempire il serbatoio dell'acqua con acqua pulita, premere " " fino a che la spia« » inizia a lampeggiare, quindi premere il tasto" ". La pompa inizierà a pompare acqua e continuerà a funzionare per 6 minuti, entrerà in modalità di standby dopo aver funzionato per 6 minuti, infine, aprire il tappo di scarico e svuotarel'acqua.

5. Rimuovere il cestino del ghiaccio.

6. Pulire l'interno della macchina per il ghiaccio con un

panno morbido imbevuto di acqua calda e aceto, quindi risciacquare con acqua pulita e quindi scaricare tutta l'acqua.

7. Riposizionare il tappo di scarico in posizione

corretta. Lavare il cestello del ghiaccio e la paletta con acqua calda e sapone. Risciacquare e asciugare.

8. Pulire l'esterno della macchina del ghiaccio con un

panno morbido inumidito. Utilizzare un detergente per piatti delicato, se necessario. NOTA: Non utilizzare solventi organici, acqua bollita, detergenti, acidi forti e detersive aggressivi ecc. per la pulizia.

9. Si prega di svuotare il serbatoio dell'acqua e

asciugarlo se la macchina per il ghiaccio non deve esser utilizzata per lungo tempo.RISOLUZIONE DEI PROBLEMI Problema Cause possibili Soluzione La spia si accende

dell'acqua o mancanza di acqua

2. Lo scolo d'acqua sul

fondo del serbatoio dell'acqua è bloccato.

4. L'ingresso dell'acqua

della macchina per il ghiaccio non è collegata a una fonte d'acqua esterna o la fonte d'acqua esterna è chiusa.

1. Smettere di produrre ghiaccio, riempire

d'acqua e quindi premere “ "Per riavviare il ciclo di produzione del ghiaccio.

assistenza autorizzato

4. Controllare e assicurarsi che la fonte

d'acqua esterna sia collegata correttamente o aperta. La spia si accende

ghiaccio è pieno e la luce infrarossa è bloccata dal ghiaccio.

2. Il diodo a infrarossi

di emissione o ricezione non funzionano

1. Rimuovere il ghiaccio dal cestino

del ghiaccio. 2a. Rimuovere gli oggetti estranei sul diodo di emissione di luce a infrarossi e sul diodo di ricezione e riavviare la macchina per il ghiaccio. 2b. Contattare l'assistenza clienti se il diodo a infrarossi di emissione luminosa e il diodo di ricezione luminosa non funzionano dopo averli puliti e aver riavviato la macchina per il ghiaccio. La spia lampeggia La pala di ghiaccio è bloccata. Rimuovere il ghiaccio se la pala è bloccata dal ghiaccio, altrimenti chiamare il servizio clienti per assistenza. La macchina per il ghiaccio smette di funzionare. La vaschetta del ghiaccio non è nella posizione corretta.

1. Rimuovere il ghiaccio nella

vaschetta del ghiaccio e premere il tasto " "Per riavviare l'apparecchio.

2. Contattare l'assistenza clienti se

dopo il riavvio l'apparecchio non funziona ancora. Il cestello del ghiaccio è pieno ma la spia " La condizione "contenitore ghiaccio pieno" non può essere rilevata poiché il modulo di luce a infrarossi è disturbato dalla luce solare. Scollegare l'apparecchio e spostarlo in un luogo non esposto alla luce solare, quindi collegare l'apparecchio e riattivarlo.” non si illumina. Il ghiaccio si agglomera Fare il ghiaccio richiede troppo tempo. Interrompere la produzione di ghiaccio e riavviare il ciclo di produzione del ghiaccio dopo che il ghiaccio si è sciolto. L'acqua nel serbatoio dell'acqua ha una temperatura troppo bassa. Riempire il serbatoio dell'acqua con acqua a temperatura tra gli 8 ℃ e i25 ℃. Il ciclo di produzione del ghiaccio sembra normale ma non viene prodotto ghiaccio. La temperatura ambiente o dell'acqua è troppo alta. Avviare il ciclo di produzione del ghiaccio in un ambiente con una temperatura ambiente inferiore a 32°C e riempire il serbatoio dell'acqua con dell'acqua fredda. Perdite nel sistema di refrigerazione Chiamare il servizio clienti Blocchi del sistema di refrigerazione Chiamare il servizio clienti Scarso risultato di produzione del ghiaccio

1. Scarsa dissipazione

dell'acqua è troppo alta.

ambiente è troppo alta.

1. Lasciare uno spazio di 8 pollici (20

cm) su tutti i lati della macchina del ghiaccio per una corretta ventilazione.

2. Riempire il serbatoio dell'acqua con

acqua a temperatura tra gli 8 ℃ e i 28 ℃.

2. Azionare la macchina per il ghiaccio

in un ambiente con una temperatura ambiente compresa tra i 10 ℃ e I 32 ℃.PARAMETRI TECNICI Classe Climatica: ST / SN / N / T Classe: I Alimentazione: 220-240 V / 50 Hz Potenza nominale: 145 W. Refrigerante / Quantità refrigerante: R600a / 25g Pressione do design: Limite superiore: 290Psig Limite inferiore: 138Psig Agente schiumogeno: C5H10 Peso netto: 11 kg Alloggiamento: SUS430 Dimensioni unità （LXPXH) ： L 400 × L 246 × H 430 mm

SMALTIMENTO IN TUTELA AMBIENTALE

Non gettare quest’ apparecchio tra i rifiuti domestici. Per questo tipo di prodotti è fornito dai comuni un sistema di raccolta e ritiro in zona ed è quindi un dovere informarsi per conoscere il giusto smistamento del rifiuto. Infatti, i prodotti elettrici ed elettronici possono contenere sostanze pericolose che hanno effetti dannosi sull’ambiente o sulla nostra salute e quindi devono essere riciclati. Il simbolo al lato indica che le apparecchiature elettriche ed elettroniche fanno parte di una raccolta selettiva e differenziata (rappresentata da un bidone su due ruote sbarrato da una croce. Adeva SAS / H.Koenig Europe - 8 rue Marc Seguin, 77290 Mitry-Mory, France www.hkoenig.com - https://assistenza.hkoenig.com - Tél: [phone]PORTUGUÊS
