| Tipo di prodotto | Amplificatore 6 canali |
| Marca | JL Audio |
| Modello | XDM6006 |
| Topologia | Classe D ultra-rapida NexD |
| Potenza RMS (14,4 V, <1% THD) | 75 W x 6 a 4 Ω, 100 W x 6 a 2 Ω, 150 W x 3 a 8 Ω (ponte), 200 W x 3 a 4 Ω (ponte) |
| Potenza RMS (12,5 V, <1% THD) | 60 W x 6 a 4 Ω, 90 W x 6 a 2 Ω, 120 W x 3 a 8 Ω (ponte), 180 W x 3 a 4 Ω (ponte) |
| Risposta in frequenza | 12 Hz a 22 kHz (+0, -1 dB) |
| Rapporto segnale/rumore | >104 dB (pesatura A, rispetto alla potenza nominale) |
| Fattore di smorzamento | >150 a 50 Hz / 4 Ω |
| Numero di ingressi | 6 (3 coppie stereo, RCA) |
| Campo di tensione d'ingresso | 200 mV a 4 V RMS |
| Tipo di ingresso | Bilanciata-differenziale |
| Filtri | Passa-alto o passa-basso, 12 dB/ottava, 50-500 Hz, per coppia di canali |
| Alimentazione | 12 V DC (massa negativa), fusibile 50 A raccomandato |
| Dimensioni (L x P x H) | 260 mm x 180 mm x 52 mm |
| Peso | Circa 2 kg |
| Modalità di accensione | Remote (cablato), Offset CC, Segnale |
| Comando di livello remoto | HD-RLC o MHD-RLC (opzionale) |
| Protezioni | Surriscaldamento, sottotensione, cortocircuito |
| Utilizzo raccomandato | Automobile o marino (resistente all'acqua) |
| Installazione | Raccomandata da un professionista |
Domande frequenti - XDM6006 JL Audio
Qual è la potenza dell'amplificatore JL Audio XDM6006?
L'amplificatore eroga 75 W RMS x 6 a 4 Ω a 14,4 V, e fino a 200 W RMS x 3 in modalità ponte a 4 Ω.
Quale tipo di cavo di alimentazione è necessario per il XDM6006?
Un cavo di 4 AWG in rame è richiesto per l'alimentazione e la massa. Il filo in alluminio ramato (CCA) non è raccomandato.
Il XDM6006 è compatibile con segnali di ingresso di alto livello?
Sì, gli ingressi sono bilanciati-differenziali e accettano una tensione da 200 mV a 4 V RMS, ciò permette di utilizzarli con uscite altoparlanti di autoradio.
Come regolare la sensibilità di ingresso dell'amplificatore?
Usa un voltmetro CA e un'onda sinusoidale di riferimento (50 Hz per subwoofer, 1 kHz per full-range). Segui la procedura in 9 passaggi del manuale per regolare i potenziometri Input Sens. senza distorsione.
Posso utilizzare la modalità di accensione automatica?
Sì, il XDM6006 offre tre modalità: Remote (cablato), Offset CC (rilevamento segnale continuo) e Segnale (rilevamento segnale audio). La modalità Offset è progettata per segnali di alto livello.
Quali sono i tipi di filtri disponibili sul XDM6006?
Ogni coppia di canali (1/2, 3/4, 5/6) dispone di un filtro attivo 12 dB/ottava regolabile da 50 a 500 Hz, con le modalità Off, HP (passa-alto) o LP (passa-basso).
L'amplificatore è resistente all'acqua?
Sì, è resistente all'acqua ma non deve essere immerso né sottoposto a un getto ad alta pressione. Installalo in un luogo asciutto e ben ventilato se possibile.
Cosa fare se la spia di stato diventa rossa o arancione?
La spia rossa indica un surriscaldamento (l'uscita audio è ridotta), la arancione indica una sovracorrente (possibile cortocircuito). Verifica l'impedenza degli altoparlanti e le connessioni.
Qual è l'impedenza minima degli altoparlanti in modalità stereo e ponte?
In modalità stereo, l'impedenza minima è di 2 ohm. In modalità ponte, è di 4 ohm (8 ohm raccomandati per una potenza ottimale).
Dove posso scaricare il manuale completo del XDM6006?
Il manuale è disponibile per il download gratuito in formato PDF sul sito notice-facile.com in diverse lingue.
Domande degli utenti su XDM6006 JL Audio
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Ancora nessuna domanda. Sii il primo a farne una.
Scarica le istruzioni per il tuo Ricevitore in formato PDF gratuitamente! Trova il tuo manuale XDM6006 - JL Audio e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. XDM6006 del marchio JL Audio.
MANUALE UTENTE XDM6006 JL Audio
CONSIDERAZIONI SULL'INSTALLAZIONE
- Per l'installazione si richiedono strumenti e attrezzature di sicurezza idonei. Si consiglia di far eseguire l'installazione da un professionista.
- Questo prodotto è resistente all'acqua. Non immergere o esporre a getti di acqua ad alta pressione.
- Prima dell'installazione, spegnere l'impianto audio e scollegare l'impianto della batteria dall'impianto audio.
- Se possibile, installare in una sede al riparo dall'umidità, ben ventilata, che non interferisca con i propri impianti installati di fabbrica. Qualora non sia disponibile un ambiente al riparo dall'umidità, è consentito servirsi di una sede che non sia esposta a schizzi eccessivi.
- Non installare nel vano motore, in aree di calore estremo oppure in cui sarà esposto direttamente alle intemperie.
- Prima di eseguire tagli o perforazioni, verificare la presenza di potenziali ostacoli dietro le superfici di montaggio.
- Con cautela, istradare l'intero cablaggio dell'impianto lontano da parti mobili e bordi affiliati; assicurare con fascette oppure serracavi e servirsi di occhielli e intelaiature, laddove appropriato, per proteggere dai bordi affiliati.
CONSIDERAZIONI SULLA SICUREZZA
- Utilizzare questo prodotto soltanto con impianti elettrici da 12 Volt con sistema di messa a terra negativa. Il presente prodotto non è omologato o approvato per l'utilizzo all'interno di un aeromobile.
- Installare il presente prodotto in posizione salda, al fine di evitare danni o lesioni in condizioni avverse.
- Un fusibile adeguato (o interruttore di circuito) in corrispondenza del filo di alimentazione principale è essenziale per la sicurezza del veicolo/dell'imbarcazione e deve essere installato a 18 pollici (45 cm) dal collegamento positivo della batteria.
- Per le applicazioni ABYC e NMEA, è necessaria una protezione del circuito a 7 pollici (18 cm) dalla batteria, a meno che il cavo non sia in un involucro o una guida.
- Ascoltare l'impianto audio a livelli appropriati per le condizioni di utilizzo e la protezione dell'udito.

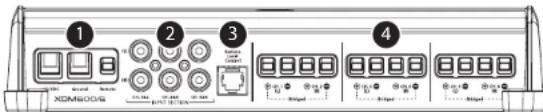

COLLEGAMENTI
| 1 | +12 V CC Collegamento dell'alimentazione positivo (+12 V) | • Filo da 4 AWG (richicsto)• Installare un fusibile da 50 A in corrispondenza del terminale della batteria (+) | |||
| Massa Collegamento a massa negativa (GNDI) • Filo da 4 AWG (richiesto) | |||||
| Remoto Collegamento di attivazione positiva (+12 V) | • Capacità del filio 18 - 12 AWG• Vedere Modalità di accensione per maggiori informazioni | ||||
| 2 | CH. 1 Ingresso Segnale d'Ingresso a sinistra, RCA nero | • Accetta tensione d'ingresso di 200 mV - 4 V• Vedore Modalità di Ingresso per maggiori informazioni | |||
| CH. 2 ingresso Segnale d'ingresso a destra, RCA rosso | |||||
| CH. 3 ingresso Segnale d'ingresso a sinistra, RCA nero | |||||
| CH. 4 ingresso Segnale d'ingresso a destra, RCA rosso | |||||
| CH. 5 ingresso Segnale d'ingresso a sinistra, RCA nero | |||||
| CH. 6 ingresso Segnale d'ingresso a destra, RCA rosso | |||||
| 3 | Controllo remoto del livello | Collegamento del controllo remoto del livello (oprizionale) (HD-RLC o MHD-RLC) | • Agisce esclusivamente da attenuatore: Completamente in senso antiorario = Livello tacitato Completamente in senso orario = Livello non interessato | ||
| 4 | CH. 1 (SX) Uscita altoparliante | ⊕ | Uscita positiva altoparlante (-) | CH. 1 & 2 in bridge (+) | • Carico d'impedenza minimo: Modalità stereo > 2 OhmModalità in bridge ≥4 Ohm• Capacità del filio 16 - 8 AWG |
| — | Uscita negativa altoparlante (-) | ||||
| CH. 2 (DX) Uscita altoparliante | ⊕ | Uscita positiva altoparlante (-) | |||
| — | Uscita negativa altoparlante (-) | CH. 1 & 2 in bridge (-) | |||
| CH. 3 (SX) Uscita altoparliante | ⊕ | Uscita positiva altoparlante (-) | CH. 3&4 in bridge (+) | ||
| — | Uscita negativa altoparlante (-) | ||||
| CH. 4 (DX) Uscita altoparliante | ⊕ | Uscita positiva altoparlante (-) | |||
| — | Uscita negativa altoparlante (-) | CH. 3&4 in bridge (-) | |||
| CH. 5 (SX) Uscita altoparliante | ⊕ | Uscita positiva altoparlante (-) | CH. 5&6 in bridge (-) | ||
| — | Uscita negativa altoparlante (-) | ||||
| CH. 6 (DX) Uscita altoparliante | ⊕ | Uscita positiva altoparlante (-) | |||
| — | Uscita negativa altoparlante (-) | CH. 5&6 in bridge (-) | |||

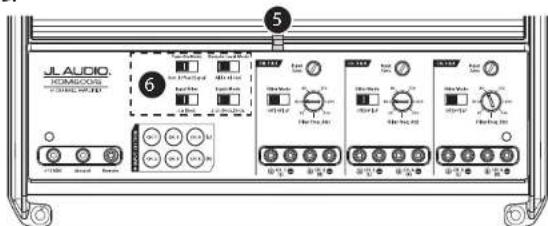

COMANDI
| 5 | LED di stato( indica lo stato operative) | Verde tampeggliante | L'amplificatore si accordo, uscita audio tacitata |
| Verde Acceso funzionamento normale, uscita audio attiva | |||
| Rossa | Acceso, modalità sicura, condizione di sovate temperature, uscita audio ridotta• Ritona al funzionamento normale quando la temperatura torna a un livello sicuro | ||
| Ambra igilali | Acceso, modalità sicura, condizione di sovare corrente, uscita audio tacitata• Potrebbe mostere un dicchetto udibile e rispetto oppure un rumore sordo in uscita• Ispersionare l'atopartiente il dio per individuare un cortocricuito appure un impiedenza bassa | ||
| LED spendi | L'amplificatore si spogne (inadvertamente), condizione di bassa tensione• Si verifica quando la batteria o la tensione di accensione remonta scende al di sotto di 10 V• Ritona al normale funzionamento quando la tensione sumenta oltre 11 V | ||
| 6 | Modalità di accensione(configura il metodo di attivazione) | Remoto | Accensione remota + 12 V (prefronto)• Controllato da un circuito di +12 V con internuttore coppare uscita di accensione della propria unità sergente/interfaccia OEA |
| Offset | Rilevamento offset CC (automatica);• Stattiva rilevando la presenza di un piccolo segnale CC nelle uscita audio OEA e si disattiva in seguito alla rimozione del segnale | ||
| Segnale | Rilevamento del segnale (automatica);• Stattiva rilevando segnai audio OEM full range e si disattiva in seguito alla rimozione del segnale (emirio 30 secondi) | ||
| Filtro d'ingresso(configura l'applicazione del filtro d'ingresso) | Automobile Sezione per la maggior parte delle installazioni (automobilitistiche o marine) | ||
| Imbarcazione | Selezionare se sindividuano delle interferenze da interrutteri l'dispostivi meccanici ad alle corrente | ||
| Modalità d'ingresso(configura l'applicazione del collegamento di segnato) | 2 CH. | Selezionare quando si usano gli ingressi CH. 182 soltanto• CH. 3, 5 e 7 si attiveranno soltanto con il segnale CH. 1• CH. 4, 6 e 8 si attiveranno soltanto con il segnale CH. 2 | |
| 4 CH. | Selezionare quando si usano gli ingressi CH. 182 e CH. 3 & 4• CH. 5 si attiverò con la somma dei segnali CH. 183• CH. 6 si attiverò con la somma dei segnali CH. 284 | ||
| 6 CH. Selezionare quando si usano tutti i sei ingressi | |||
| Controllo remoto del livello(configura il funziona-mente HD+RLC opazionale) | Tutti Regolo il livello di tutti i canali in equal misura | ||
| 3 & 6 Regola | Livello dei canali 3, 4, 5 & 6 soltanto | ||
| 5 & 6 Regola | Livello dei canali 5 & 6 soltanto | ||

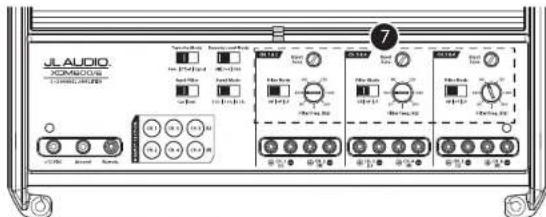

COMANDI
| Rilevamento ingresso(regolato stadio d'ingresso di ca- scuna coppia di canali) | Variabile | Usare per la corrispondenza tra la tensione di uscita dell'unità sorgente con gli ingressi di ciascuna coppia di canali amplificatore. Vedere l'Appendire A per informazioni dettagliate. | |
| Modalità filtro (configurali)Filtro del CH. 1&2) | Disattivato | Filtro disattivato, le passare la gamma completa di frequenze presenti in corrispondenza degli ingressi | |
| HP | Attenua le frequenze sotto la manopola CH. 1&2 "Filter Freq. (Hz)", a una velocità di 12 dB/ottava | ||
| PB | Attenua le frequenze sopra la manopola CH. 1&2 "Filter Freq. (Hz)", a una velocità di 12 dB/ottava | ||
| Freq. filtro (Hz)( regola la frequenza di cutoffi del filtro) | Variabile | Usare per regolare la frequenza di cutoffi del filtro attivo del canale 1&2, da 50 Hz - 500 Hz / 12 dB per ottava | |
| Modalità filtro (configurali)Filtro del CH. 3&4) | Disattivato | Filtro disattivato, le passare la gamma completa di frequenze presenti in corrispondenza degli ingressi | |
| HP | Attenua le frequenze sotto la manopola CH. 3&4 "Filter Freq. (Hz)", a una velocità di 12 dB/ottava | ||
| PB | Attenua le frequenze sopra la manopola CH. 3&4 "Filter Freq. (Hz)", a una velocità di 12 dB/ottava | ||
| Freq. filtro (Hz)( regola la frequenza di cutoffi del filtro) | Variabile | Usare per regolare la frequenza di cutoffi del filtro attivo del canale 3&4, da 50 Hz - 500 Hz / 12 dB per ottava | |
| Modalità filtro (configurali)Filtro del CH. 5&6) | Disattivato | Filtro disattivato, le passare la gamma completa di frequenze presenti in corrispondenza degli ingressi | |
| HP | Attenua le frequenze sotto la manopola CH. 5&6 "Filter Freq. (Hz)", a una velocità di 12 dB/ottava | ||
| PB | Attenua le frequenze sopra la manopola CH. 5&6 "Filter Freq. (Hz)", a una velocità di 12 dB/ottava | ||
| Freq. filtro (Hz)( regola la frequenza di cutoffi del filtro) | Variabile | Usare per regolare la frequenza di cutoffi del filtro attivo del canale 5&6, da 50 Hz - 500 Hz / 12 dB per ottava | |
APPENDICE A:
Impostazione del livello di sensibilità d'ingresso
Attenersi ai passaggi che seguono per regolare la sensibilità d'ingresso di ciascuna coppia
di canali amplificatori per raggiungere il bilanciamento complessivo del sistema.
Apparecchiature necessarie
| • Voltmetro CA digitale• Tono di prova dell'onda sinusoidale registrato al livello di riferimento 0 dBs nella gamma di frequenza da amplificare.Non usare toni di prova attenuati (10 dB, -20 dB, ecc.). |
| Applicazioni amplificatore/canale full-range: 1 kHz |
| Applicazioni amplificatore/canale subwoofer: 50 Hz |
| • In funzione del tipo di unità sorgente, l'onda sinusoidale può essere riprodotta tramite un CD, una pennetta USB, un lettore multimedia portatile o una sorgente audio Bluetooth*. Accertarsi di disattivare eventuali modalità EQ/DSP sul lettore multimedia portatile durante le impostazioni del livello. |
La procedura di nove passaggi
| 1. Scollegare l'altoparlante dai connettori di uscita altoparlante dell'amplificatore. |
| 2. Disattivare tutta l'elaborazione (bassi/alti, volume, EQ, ecc.) sull'unità sorgente, i processor (se usati) e l'amplificatore. Impostare il controllo del fader in posizione centrale e il controllo del livello subwoofer a 3/4 del massimo, se in uso. |
| 3. Disattivare tutti i comandi "Input Sens." |
| 4. Impostare il volume dell'unità sorgente su 3/4 del volume totale. In questo modo, sarà possibile ottenere una sovrapposizione ragionevolie del guadagno con una riduzione moderata a volume completo. |
| 5. Impiegando il grafico sottostante, determinare la tensione target per la regolazione della sensibilità d'ingresso all'impedenza nominale dell'impianto altoparlante collegato alle uscite amplificatore. |
| 6. Verificare di aver scollegato gli altoparlanti prima di procedene. Riprodurre un brano con uronda sinuscidale appropriata (nella gamma di frequenza da amplificare) a 3/4 del volume dell'unità sorgente. |
| 7. Collegare il voltmetro CA ai terminali di uscita altoparlante dell'amplificatore. Se la coppia di canali è operativa in modalità stereo, sarà necessario misurare soltanto un canale. Se in bridge, accertarsi di provare la tensione in corrispondenza del terminali corretti (L+e R-). |
| 8. Aumentare il comando "Input Sens." fino a quando non si osserva la tensione target con il voltmetro. |
| 9. Una volta regolata ciascuna sezione del canale al livello massimo di uscita a distorsione ridotta, collegare nuovamente l'altoparlante. I comandi "Input Sens." ora possono essere regolati verso il basso se l'amplificatore richiede l'attenuazione per raggiungere il bilanciamento desiderato del sistema. |
| IMPORTANTEI |
| • Non incrementare eventuali impostazioni "Input Sens" per qualsiasi canale amplificatore o coppia di canali nel sistema oltre il livello massimo stabilito nel corso di questa procedura. In caso contrario, si otterranno una distorsione udibile e possibili danni all'altoparlante. |
| • Sarà necessario regolare nuovamente il comando "Input Sens" se il boost equalizzatore è attivato dopo aver impostato "Input Sens" con la presente procedura. O questo si applica a qualsiasi circuito boost EQ, inclusi i comandi del tono dell'unità sorgente o i circuiti EQ. Le riduzioni EQ non richiederanno una nuova regolazione. |
| Impedenza nominale | Tensione CA target | |
| Stereo in bridge | ||
| 8 Ω 1,3 V | 14,5 V | |
| 4 Ω 17,3 V | 28,2 V | |
| 2 Ω 14,1 V | Non consigliata | |
SPECIFICHE
| Sezione amplificatore | |||
| Topologia amplificatore | NexDTM a velocità ultra elevata di classe D | ||
| Tipo di alimentatore | MOSFET switching non regolato | ||
| Rame minimoCavo di alimentazione/massa | 4 AWG(Nota: Il filo di alluminio rivestito di rame (CCA) è sconsigliato.) | ||
| Valore consigliato del fusibile 50 A | |||
| Potenza RMS nominale @ 14,4 V,<1% THD+N | 75 W x 6 @ 4 Ω 100 W x 6 @ 2 Ω | ||
| 150 W x 3 @ 8 Ω in bridge 200 W x 3 @ 4 Ω in bridge | |||
| Potenza RMS nominale @ 12,5 V<1% THD+N | 60 W x 6 @ 4 Ω | 90 W x 6 @ 2 Ω | |
| 120 W x 3 @ 8 Ω in bridge 180 W x 3 @ 4 Ω in bridge | |||
| Risposta della frequenza | 12 Hz – 22 kHz (+0, -1 dB) | ||
| Rapporto S/N(Con peso A, larghezza di bandadel rumore 20 Hz–20 kHz) | >104 dB (riferito alla potenza nominale),>84 dB (riferito a 1 W) | ||
| Fattore di attenuazione | >150 / 50 Hz @ 4 Ω, >75 / 50 Hz @ 2 Ω | ||
| Sezione Ingressi | |||
| Numero di ingressi 6 | (tre coppie stereo) | ||
| Tipo d'ingresso | Differenziale-Bilanciato con ingressi jack RCA | ||
| Gamma di tensione d'ingresso | 200 mV – 4 V RMS | ||
| Elaborazione del segnale | |||
| Tipo di filtro | CH. 1&2 | CH. 3&4 | CH. 5&6 |
| Attivo, 12 dB/ottava, passa-alto o passa-basso (50 – 500 Hz), disattivabile | |||
| Controllo remoto del livello HD-RLC o MHD-RLC (opzionale). Completamente tacitato alla gamma 0 dB. | |||
| Dimensioni | |||
| L x P x A | 10,23 in. x 7,09 in. x 2,05 in. (260 mm x 180 mm x 52 mm) | ||
