Produkttyp	6-Kanal-Verstärker
Marke	JL Audio
Modell	XDM6006
Topologie	Ultraschnelle Klasse-D NexD
RMS-Leistung (14,4 V, <1% THD)	75 W x 6 an 4 Ω, 100 W x 6 an 2 Ω, 150 W x 3 an 8 Ω (gebrückt), 200 W x 3 an 4 Ω (gebrückt)
RMS-Leistung (12,5 V, <1% THD)	60 W x 6 an 4 Ω, 90 W x 6 an 2 Ω, 120 W x 3 an 8 Ω (gebrückt), 180 W x 3 an 4 Ω (gebrückt)
Frequenzgang	12 Hz bis 22 kHz (+0, -1 dB)
Signal-Rausch-Verhältnis	>104 dB (A-bewertet, bezogen auf Nennleistung)
Dämpfungsfaktor	>150 bei 50 Hz / 4 Ω
Anzahl der Eingänge	6 (3 Stereo-Paare, RCA)
Eingangsspannungsbereich	200 mV bis 4 V RMS
Eingangstyp	Symmetrisch-differentiell
Filter	Hochpass oder Tiefpass, 12 dB/Oktave, 50-500 Hz, pro Kanalpaar
Stromversorgung	12 V DC (negative Masse), Sicherung 50 A empfohlen
Abmessungen (B x T x H)	260 mm x 180 mm x 52 mm
Gewicht	Ca. 2 kg
Einschaltmodi	Remote (kabelgebunden), DC-Offset, Signal
Fernbedienung der Lautstärke	HD-RLC oder MHD-RLC (optional)
Schutzfunktionen	Überhitzung, Unterspannung, Kurzschluss
Empfohlene Verwendung	Auto oder Marine (wasserbeständig)
Installation	Empfohlen von einem Fachmann

Häufig gestellte Fragen - XDM6006 JL Audio

Welche Leistung hat der JL Audio XDM6006 Verstärker?

Der Verstärker liefert 75 W RMS x 6 an 4 Ω bei 14,4 V und bis zu 200 W RMS x 3 im gebrückten Modus an 4 Ω.

Welches Stromkabel wird für den XDM6006 benötigt?

Ein 4 AWG Kupferkabel wird für die Stromversorgung und Masse benötigt. Kupferbeschichtetes Aluminium (CCA) wird nicht empfohlen.

Ist der XDM6006 mit High-Level-Eingangssignalen kompatibel?

Ja, die Eingänge sind symmetrisch-differentiell und akzeptieren eine Spannung von 200 mV bis 4 V RMS, was die Verwendung mit Lautsprecherausgängen von Autoradios ermöglicht.

Wie stelle ich die Eingangsempfindlichkeit des Verstärkers ein?

Verwenden Sie ein AC-Voltmeter und eine Referenz-Sinuswelle (50 Hz für Subwoofer, 1 kHz für Fullrange). Befolgen Sie die 9-Schritte-Anleitung in der Bedienungsanleitung, um die Input Sens. Potentiometer ohne Verzerrung einzustellen.

Kann ich den automatischen Einschaltmodus verwenden?

Ja, der XDM6006 bietet drei Modi: Remote (kabelgebunden), DC-Offset (Erkennung von Gleichspannung) und Signal (Erkennung von Audiosignal). Der Offset-Modus ist für High-Level-Signale ausgelegt.

Welche Filtertypen sind beim XDM6006 verfügbar?

Jedes Kanalpaar (1/2, 3/4, 5/6) verfügt über ein aktives Filter 12 dB/Oktave einstellbar von 50 bis 500 Hz, mit den Modi Off, HP (Hochpass) oder LP (Tiefpass).

Ist der Verstärker wasserbeständig?

Ja, er ist wasserbeständig, darf aber nicht eingetaucht oder einem Hochdruckstrahl ausgesetzt werden. Installieren Sie ihn nach Möglichkeit an einem trockenen und gut belüfteten Ort.

Was tun, wenn die Statusanzeige rot oder orange wird?

Die rote Anzeige zeigt eine Überhitzung an (die Audioausgabe wird reduziert), die orange Anzeige zeigt eine Überstrom an (möglicher Kurzschluss). Überprüfen Sie die Impedanz der Lautsprecher und die Anschlüsse.

Was ist die minimale Lautsprecherimpedanz im Stereo- und gebrückten Modus?

Im Stereomodus beträgt die Mindestimpedanz 2 Ohm. Im gebrückten Modus beträgt sie 4 Ohm (8 Ohm empfohlen für optimale Leistung).

Wo kann ich die vollständige Bedienungsanleitung des XDM6006 herunterladen?

Die Anleitung steht als kostenloser PDF-Download auf der Website notice-facile.com in mehreren Sprachen zur Verfügung.

BEDIENUNGSANLEITUNG XDM6006 JL Audio

• Die Installation erfordert geeignete Werkzeuge und Sicherheitsausrüstung. Die Installation durch eine Fachkraft wird empfohlen.
• Dieses Produkt ist wasserfest. Nicht eintauchen oder einem Hochdruck-Wasserstrahl aussetzen.
• Schalten Sie vor der Installation das Audiosystem aus und trennen Sie das Batteriesystem vom Audiosystem.
• Installieren Sie das Gerät, falls möglich, an einem trockenen, gut belüfteten Ort, der Ihre werkseitig installierten Systeme nicht beeinträchtigt. Ist die Montage in einem Trockenbereich nicht möglich, kann auch ein Ort ohne das Auftreten von starkem Spritzwasser gewählt werden.
• Installieren Sie es nicht in einem Motorraum, an Orten mit extremer Hitze oder an Orten, an denen es direkt den Elementen ausgesetzt ist.
• Kontrollieren Sie vor dem Schneiden oder Bohren, ob sich hinter den Montageflächen mögliche Hindernisse befinden.
• Die gesamte Systemverkabelung muss in ausreichendem Abstand an beweglichen Teilen und scharfen Kanten vorbeigeführt werden. Sichern Sie Kabel mit Kabelbindern oder Kabelklemmen und verwenden Sie ggf. Tüllen und Kabelband, um Schutz vor scharfen Kanten zu bieten.

SICHERHEITSHINWEISE

• Verwenden Sie dieses Produkt nur mit 12-Volt-Bordnetz und negativer Masse. Dieses Produkt ist für die Verwendung in Flugzeugen nicht zugelassen.
• Achten Sie auf eine sichere Befestigung dieses Produkts, um Beschädigungen oder Verletzungen unter anspruchsvollen Bedingungen zu vermeiden.
• Eine geeignete Sicherung (oder ein Schutzschalter) am Hauptstromkabel ist für die Sicherheit des Fahrzeugs/Schiffs unerlässlich und muss innerhalb von 45 cm (18 Zoll) vom positiven Batterieanschluss installiert werden.
• Für ABYC- und NMEA-Anwendungen muss der Stromkreis innerhalb von 18 cm (7 Zoll) um die Batterie herum geschützt werden, es sei denn, das Kabel befindet sich in einem Gehäuse oder Kabelkanal.
• Betreiben Sie Ihr Audiosystem mit einer Lautstärke, die den Umgebungsbedingungen und des Sicherheit Ihres Gehörs entspricht.

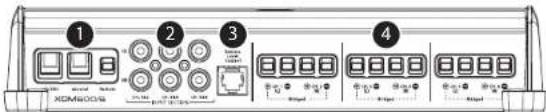

ANSCHLÜSSE

1 2 3 4 XCM6008

	Anschluss Beschreibung Notizen
1	+ 12 V DC Positiver (+12V) Stromanschluss			• 4 AWG-Kabel (erforderlich)• Installieren Sie eine 50A-Sicherung am (-1) Batteriepol
	Masse Negativer (GND) Masseanschluss • 4 AWG-Kabel (erforderlich)
	Remote Positiver (+12V) Aktivierungsschluss			• 18 - 12 AWG Kabelkapazität• Siehe Verm On Mode für weitere informationen
2	CH. 1 Eingang Linkes Eingangssignal, schwarzer Cinchstecker			• Akzeptiert 200 mV - 4 V Eingangspannung• Siche Input Mode für weitere informationen
	CH. 2 Eingang Rechts Eingangssignal, roter Cinchstecker
	CH. 3 Eingang Linkes Eingangssignal, schwarzer Cinchstecker
	CH. 4 Eingang Rechts Eingangssignal, roter Cinchstecker
	CH. 5 Eingang Linkes Eingangssignal, schwarzer Cinchstecker
	CH. 6 Eingang Rechts Eingangssignal, roter Cinchstecker
3	Remote Lautstärkeregler	Remote Lautstärkeregleranschluss (optional) (HD-RLC oder MHD-RLC)		• Funktioniert ausschließlich als Pegeldämpfer: Vollständig gegen den Uhrzeigersinn – Pegel gedämpft Vollständig im Uhrzeigersinn – Pegel unbseinfluss
4	CH. 1 (1) Lautsprecher ausgang	⊕	(1) Positiver Lautsprecherausgang	CH. 182 Überbrückt (-1)
		—	(-) Negativer Lautsprecherausgang
	CH. 2 (R) Lautsprecher ausgang	⊕	(+) Positiver Lautsprecherausgang
		—	(-) Negativer Lautsprecherausgang	CH. 182 Überbrückt (-1)
	CH. 3 (L) Lautsprecher ausgang	⊕	(+) Positiver Lautsprecherausgang	CH. 384 Überbrückt (+1)
		—	(-) Negativer Lautsprecherausgang
	CH. 4 (R) Lautsprecher ausgang	⊕	(+) Positiver Lautsprecherausgang
		—	(-) Negativer Lautsprecherausgang	CH. 384 Überbrückt (-1)
	CH. 5 (L) Lautsprecher ausgang	⊕	(1) Positiver Lautsprecherausgang	CH. 586 Überbrückt (-1)
		—	(-) Negativer Lautsprecherausgang
	CH. 6 (R) Lautsprecher ausgang	⊕	(1) Positiver Lautsprecherausgang
		—	(-) Negativer Lautsprecherausgang	CH. 586 Überbrückt (-1)

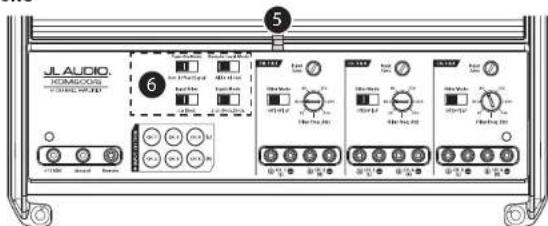

STEUERUNG

JL AUDIO I/O/ASCO2010 I/O/ASCO2010 6

	Bedienelement(Funktion)	Einstellung	Beschreibung
5	Status LED(Statusanzige)(Zeizigt den Betriebsstatus an)	Blinkt gran	Versitäker wird aktiviert. Ton ist abgeschaltet.
		Grün Nominaler eingeschalleter Betrieb, aktive Tonausgabe
		Rot	Eingeschaltet im Sicherheitsmodus. Überhaltungszustand, reduzierte Tonausgabe• Kehlt zum nominalen Betrieb zurück, wenn die Temperatur weder ein sichere Niveau erreicht hat
		Amber (gelt)	Eingeschaltet im Sicherheitsmodus. Überhaltungszustand, Tarsungssar stumingschaltet• Kann ein sich wiederholendes, hörbares tickerdes oder pochendes Geräusch in der Ausgabe aufwiesen• Prufen Sie auf einen Kurschluss im Laubasrechen/Kabel oder eine niedrige Impedanz
		LEDs aus	Vertraktor schalter sich (lunverwertet aus, Unterspanungsstrustand• Tritt auf, wenn die Spannung der Batterie oder der Remote-Einschaltung unter 10 V falt• Kehlt zum nominalen Betrieb zurück, wenn die Spannung über 11 V stiegt
6	Turn On Mode(Einschaltmodus)(kontiguriertAkriterungs-methodel)	Remote	+12 V Remote-Einscheltleitung (empfohlen)• Gesteuert durch einen geschalteten +12V Stromirals oder den Einschaltausgang ihres Steuergeräts/OEM-interface
		Offset	DC Offset-Sensing (automatisch)• Schaltet sich ein, wenn das Vorhandengeln eines kleiner Gleichstransignals an den OEM Audiouzungigen erkannt wird, und schaltet sich aus, nachdem das Signal entfernt wurde	• Nur für Hochpegelsignale(Lautsprecher), ausgelegt• Erkennt ausschließlich das Eingangssignal von CH.1.1(L).• Bei der Verwendung von DC-Offset- oder Signalkennungsmethoden wird der "Remote" Anschuss zu einem +12V Einschaltausgang.
		Signal	Signal Sensing (automatisch)• Schaltet sich durch die Erkennung von Full Rang-OEM Audiologrisiken ein und schaltet sich aus, nachdem das Signal entfernt wurde (innerhalb von 30 Sekundert)
	Input Filter(Eingangsfilter)(kontiguriertEingangsfilteran-wendung)	Car (Autol für die meisten Installationen auswählen (Automobil oder Marine)
		Boat (Boat)	Wähler Sie diese Option, wenn Sie Störungen durch mechanische Schalter/Geräte mit hochem Stromverbrauch bemerkten
	Input Mode (Ein-gangsmodus)(kontiguriertEingangs-Signalan-schilissa)	2 Ch.	Auswahlben wenn nur CH. 1&2 Eingänge verwendet werden• CH. 3, 5 & 7 werden mit CH. 1 Signal betrieben• CH. 4, 6 & 8 werden mit CH. 2-Signal betrieben
		4 Ch.	Auswahlben wenn nur CH. 1&2 und CH. 3&4-Eingänge verwendet werden• CH.5 arbeitet mit der Summe der CH.1.1&3-Signale• CH.5 arbeitet mit der Summe der CH. 2&4-Signale
		6 Ch. bei Verwendung aller sechs Eingänge auswählen
	Remote LevelMode(kontiguriert HD-RLC Betriebo - optional)	All Passiven Pegel für alle Kanäle gleich an		• Mehrers Konstätter können über eine einzuge HD-RLC Steuerung, bedeit werden. Hence bedet es eines Verdante-Teleforsbesplitters und mehrwerte Textokristel.
		3 - 6 Passiv nur den Pegel der Kanäle 3, 4, 5 & 6 an
		5 & 6 Passiv nur den Pegel der Kanäle 5 & 6 an

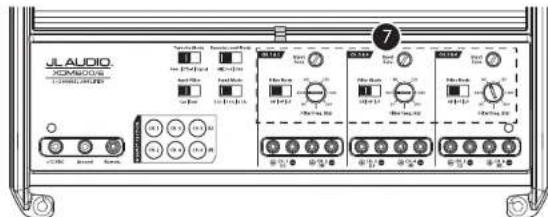

STEUERUNG

JL AUDIO xomicros 7

	Bedienelement (Funktion) Einstellung Beschreibung
7	Input Sens.(Eingangsempf.)(passt die Eingangsphasejedes Kanalpaars an)	Variable	Verwenden Sie diese Funktion, um die Ausgangsspannung des Steuergerätsan die Eingänge der beiden Verstärkerkanäle anzupassen. Siehe Anhang Afür detaillierte Informationen.
	Filter Mode(Filtermodus)(konfiguriertdenden Filter von CH. 1&2)	Off (Aus): Filter abgestellt; lässt den gesamten Frequenzbereich der Eingänge durch
		HP	Betont die Frequenzen unterhalb der CH. 1&2 "Filter Freq. (Hz)"-Auswahl, mitciner Rate von 12dB/Oktave
		LP	Betont die Frequenzen oberhalb der CH. 1&2 "Filter Freq. (Hz)"-Auswahl, mit einerRate von 12dB/Oktave
	Filter Freq. (Hz)(passt die Grenz-Frequenz an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Filters von Kanal 1&2, von 50Hz - 500 Hz / 12dB pro Oktave
	Filter Mode(Filtermodus)(konfiguriertdenden Filter von CH. 3&4)	Off (Aus): Filter abgestellt; lässt den gesamten Frequenzbereich der Eingänge durch
		HP	Betont die Frequenzen unterhalb der CH. 3&4 "Filter Freq. (Hz)"-Auswahl, mitriner Rate von 12dB/Oktave
		LP	Betont die Frequenzen oberhalb der CH. 3&4 "Filter Freq. (Hz)"-Auswahl, mit einerRate von 12dB/Oktave
	Filter Freq. (Hz)(passt die Grenz-Frequenz an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Filters von Kanal 3&4, von 50Hz - 500 Hz / 12dB pro Oktave
	Filter Mode(Filtermodus)(konfiguriertdenden Filter von CH. 5&6)	Off (Aus): Filter abgestellt; lässt den gesamten Frequenzbereich der Eingänge durch
		HP	Betont die Frequenzen unterhalb der CH. 5&6 "Filter Freq. (Hz)"-Auswahl, mitriner Rate von 12dB/Oktave
		LP	Betont die Frequenzen oberhalb der CH. 5&6 "Filter Freq. (Hz)"-Auswahl, mit einerRate von 12dB/Oktave
	Filter Freq. (Hz)(passt die Grenz-Frequenz an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Filters von Kanal 5&6, von 50Hz - 500 Hz / 12dB pro Oktave

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Führen Sie die folgenden Schritte aus, um die Eingangsempfindlichkeit jedes

Verstärkerkanalpaares einzustellen, um ein ausgewogenes Gesamtsystem zu erreichen.

Benötigte Ausrüstung

Digitales Wechselstrom-Vollmeter

SinusförmigerTestton, der mit einem Referenzprogel von 0 dflis in dem zu verstärkenden Frequenzbereich aufgezeichnet wurde. Bitte verwenden Sie keine abgedämpften Testtöne (10 dB, 20 dB etc.). Vollbereichskanal/Verstärkeranwendungen: 1 Hz Subwooferkanal/Verstärkeranwendungen: 50 Hz

Je nach Art Ihres Steuergeräts kann die Sinuswelle über eine CD, einen USB-Stick, einen tragbaren Media-Player oder eine Bluetooth-Audioquelle abgespielt werden. Stellen Sie sicher, dass Sie während der Pegeleinstellung alle FQ/DSP-Modi Ihres tragbaren Mediaplayers deaktivoren.

Der Vorgang in neun Schritten

1.	Klemmen Sie die Verbindung zwischen dem/den Lautsprecher/in und den Lautsprecherausgangsverbindungen des Verstärkers ab.
2.	Schalten Sie alle klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergeräts und des Verstärkers sowie etwaiger Signal-Przessoren ab.Bringen Sie den Fader-Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser verwendet wird.
3.	Schalten Sie alle drei "Input Sens."-Regler ganz runter.
4.	Stellen Sie die Lautstärke des Steuergeräts auf 3/4 der vollen Lautstärke. Dies ermöglicht eine angemessene Verstärkung mit moderatern Clipping bei voller Lautstärke.
5.	Bestimmen Sie anhand der untenstehenden Tabelle die Zielspannung für die Eingangsempfindlichkeitseinstellung entsprechend der NemnImpedanz des Lautsprechersystems, das an die Verstärkerausgänge angeschlossenen ist.
6.	Stellen Sie sicher, dass Sie die Lautsprecher abgeklemmt haben, bevor Sie fortfahren. Spielen Sie einen Titel mit einer geeigneten Sinuskurve (Innerhalb des Frequenzbereichs, der verstärkt wird) bei 3/4 der Steuergerätautstärke.
7.	Schließen Sie das AC-Voltmeter an die Lautsprecherausgänge des Verstärkers an. Wird das Kanalpaar in Stereo betrieben, brauchen Sie nur an einem Kanal Messungen vorzunehmen, Vergewirzern Sie sich bei Vorhandensein einer Überbrückung, dass Sie die Spannung an den richtigen Anschlüssen (L- und R-1) messen.
8.	Drohen Sie den "Input Sens."-Regier auf bis die Zielspannung mit dem Voltmeter gemessen wird.
9.	Nachdem Sie alle Kanalteile auf einen möglichst verzernungsfreien Ausgangsprgel eingestellt haben, schließen Sie den/die Lautsprecher wieder an. Die "Input Sens."-Regier können nun heruntergestellt werden, wenn der Verstärker eine Dämpfung benötigt, um die gewünschte Balance des Systems zu erreichen.

WICHTIG!

• Erhönen Sie für einen Verstärkerkanal oder ein Kanalaapar im System die "Input Sens."-Einstellungen nicht über den maximalen während dieses Vorgangs festgelegten Pegel. Afernfalls treien hörbare Verzerrungen auf und die Laubsprecher könnten beschädigt werden.

• Es wird notwendig sein, die "Input Sens." neu einzustellen, wenn nach der Einstellung der "Input Sens." mit Hilfe dieses Verfahrens eine Equalizerverstärkung aktiviert wird. Dies gilt für alle EQ-Verstärkerschaltungen, einschließlich der Klangregler oder EQ-Schaltungen am Steuergrat: EQ-Dämpfungen erfordem keine Nachjustierung.

Nenn-Impedanz	Ziel AC Spannung
	Stereo Bridged (Überbrücke)
8 Ω 17,3 V	24,6 V
4 Ω 17,3 V	18,2 V
2 Ω 17,1 V	nicht empfohlen

TECHNISCHE DATEN

Verstärkertell
Verstärker-Topologie	NexDTM Ultra-High Speed Klasse D
Stromversorgungstyp	Ungeregeltes MOSFET-Schaltnetzteil
Minimum Kupfer Strom-/GND-Kabel	4 AWG (Hinweis: CCA/Kupferbeschichteter Aluminiumdraht wird nicht empfohlen.)
Empfohlene Sicherung 50 A
Nennleistung RMS bei 14,4 V <1% THD+N	75W x 6 an 4 Ω 100W x 6 an		2 Ω
	150W x 3 an 8 Ω Überbrückt 200W		x 3 an 4 Ω Überbrückt
Nennleistung RMS bei 12,5 V <1% THD+N	60W x 6 an 4 Ω 90W x 6 an		2 Ω
	120W x 3 an 8 Ω Überbrückt 180W		x 3 an 4 Ω Überbrückt
Frequenzgang	12 Hz - 22 kHz (+0, -1 dB)
S/N-Verhältnis (A bewertet, 20 Hz - 20 kHz Rauschbandbreite)	>104 dB (bei Nennleistung), >84 dB (bei 1 W)
Dämpfungsfaktor	>150 / 50 Hz an 4 Ω, >75 / 50 Hz an 2 Ω
Eingangstell
Anz. der Eingänge 6	{Drei Stereopaare}
Eingangstyp	Differential-symmetrisch mit Cinch-Buchsen
Eingangsspannungs-Bereich	200 mV - 4V RMS
Signalverarbeitung
Filtertyp	CH. 1&2 CH. 3&4	CH. 5&6
	Aktiv, 12dB/Oktave, Hochpass oder Tiefpass (50 - 500 Hz), abschaltbar
Remote-Lautstärkeregler HD-RLC oder MHD-RLC (optional). Stummschaltung bis 0 dB Bereich.
Abmessungen
L x B x H	10,23 x 7,09 x 2,05 Zoll (260 mm x 180 mm x 52 mm)
