Tipo de producto	Amplificador de 6 canales
Marca	JL Audio
Modelo	XDM6006
Topología	Clase D ultrarrápida NexD
Potencia RMS (14,4 V, <1% THD)	75 W x 6 a 4 Ω, 100 W x 6 a 2 Ω, 150 W x 3 a 8 Ω (puente), 200 W x 3 a 4 Ω (puente)
Potencia RMS (12,5 V, <1% THD)	60 W x 6 a 4 Ω, 90 W x 6 a 2 Ω, 120 W x 3 a 8 Ω (puente), 180 W x 3 a 4 Ω (puente)
Respuesta en frecuencia	12 Hz a 22 kHz (+0, -1 dB)
Relación señal/ruido	>104 dB (ponderado A, con respecto a la potencia nominal)
Factor de amortiguamiento	>150 a 50 Hz / 4 Ω
Número de entradas	6 (3 pares estéreo, RCA)
Rango de tensión de entrada	200 mV a 4 V RMS
Tipo de entrada	Balanceada-diferencial
Filtros	Pasa-altos o pasa-bajos, 12 dB/octava, 50-500 Hz, por par de canales
Alimentación	12 V DC (masa negativa), fusible 50 A recomendado
Dimensiones (Largo x Profundidad x Altura)	260 mm x 180 mm x 52 mm
Peso	Aproximadamente 2 kg
Modos de encendido	Remoto (cableado), Offset CC, Señal
Control de nivel remoto	HD-RLC o MHD-RLC (opcional)
Protecciones	Sobrecalentamiento, subtensión, cortocircuito
Uso recomendado	Automotriz o marina (resistente al agua)
Instalación	Recomendada por un profesional

Preguntas frecuentes - XDM6006 JL Audio

¿Cuál es la potencia del amplificador JL Audio XDM6006?

El amplificador entrega 75 W RMS x 6 a 4 Ω a 14.4 V, y hasta 200 W RMS x 3 en modo puente a 4 Ω.

¿Qué tipo de cable de alimentación se necesita para el XDM6006?

Se requiere un cable de 4 AWG de cobre para la alimentación y la masa. El cable de aluminio revestido de cobre (CCA) no se recomienda.

¿El XDM6006 es compatible con señales de entrada de alto nivel?

Sí, las entradas son balanceadas-diferenciales y aceptan un voltaje de 200 mV a 4 V RMS, lo que permite usarlas con salidas de altavoz de autorradio.

¿Cómo ajustar la sensibilidad de entrada del amplificador?

Use un voltímetro CA y una onda sinusoidal de referencia (50 Hz para subwoofer, 1 kHz para rango completo). Siga el procedimiento de 9 pasos del manual para ajustar los potenciómetros Input Sens. sin distorsión.

¿Puedo usar el modo de encendido automático?

Sí, el XDM6006 ofrece tres modos: Remoto (cableado), Offset CC (detección de señal continua) y Señal (detección de señal de audio). El modo Offset está diseñado para señales de alto nivel.

¿Cuáles son los tipos de filtros disponibles en el XDM6006?

Cada par de canales (1/2, 3/4, 5/6) tiene un filtro activo 12 dB/octava ajustable de 50 a 500 Hz, con los modos Off, HP (pasa-altos) o LP (pasa-bajos).

¿El amplificador es resistente al agua?

Sí, es resistente al agua pero no debe sumergirse ni someterse a un chorro de alta presión. Instálelo en un lugar seco y bien ventilado si es posible.

¿Qué hacer si el indicador de estado se vuelve rojo o naranja?

El indicador rojo indica sobrecalentamiento (la salida de audio se reduce), el naranja indica sobrecorriente (posible cortocircuito). Verifique la impedancia de los altavoces y las conexiones.

¿Cuál es la impedancia mínima de los altavoces en modo estéreo y puente?

En modo estéreo, la impedancia mínima es de 2 ohmios. En modo puente, es de 4 ohmios (se recomiendan 8 ohmios para una potencia óptima).

¿Dónde puedo descargar el manual completo del XDM6006?

El manual está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com en varios idiomas.

MANUAL DE USUARIO XDM6006 JL Audio

CONSIDERACIONES SOBRE LA INSTALACIÓN

• Para la instalación se requieren herramientas y equipos de seguridad adecuados. Se recomienda que la instalación la realice un profesional.
• Este producto es resistente al agua. No se debe sumergir ni rociar con agua a alta presión.
• Antes de la instalación, apague el sistema de audio y desconecte el sistema de batería del sistema de audio.
• A ser posible, instálelo en un lugar seco y bien ventilado que no interfiera con los sistemas instalados de fábrica. Si no se dispone de un entorno seco, puede utilizarse un lugar que no esté expuesto a fuertes salpicaduras.
• No lo instale en el compartimento del motor, en zonas de calor extremo o donde vaya a estar directamente expuesto a la intemperie.
• Antes de cortar o taladrar, compruebe que no haya obstáculos detrás de las superficies de montaje.
• Coloque cuidadosamente todo el cableado del sistema lejos de piezas móviles y de bordes afilados; asegúrelo con flejes o abrazaderas para cables y utilice pasacables y protectores de mazos de cables cuando sea necesario para protegerlo de los bordes afilados.

CONSIDERACIONES RELATIVAS A LA SEGURIDAD

• Utilice este producto únicamente con sistemas eléctricos de 12 V que tengan toma de tierra negativa. Este producto no está certificado ni aprobado para su uso en aeronaves.
• Monte este producto de forma segura para evitar daños o lesiones en condiciones extremas.
• Para garantizar la seguridad del vehículo/ embarcación, es imprescindible contar con un fusible adecuado (o un disyunator) en el cable de alimentación principal y debe instalarse a menos de 18 pulgadas (45 cm) de la conexión positiva de la batería.
• Para las aplicaciones ABYC y NMEA, se requiere una protección del circuito a menos de 7 pulgadas (18 cm) de la batería, excepto si el cable está en un alojamiento o conducto.
• Escuche el sistema de audio a un volumen adecuado, teniendo en cuenta las condiciones de funcionamiento y la seguridad auditiva.

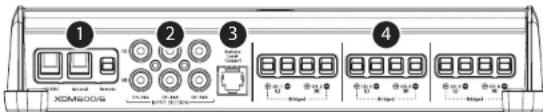

CONEXIONES

1 2 3 4

	Conexión Descripción Notas
1	+12 VDC Conexión de alimentación positiva (+12 V)				• Cable 4 AWG (nccesario)• Instale un fusible de 50 A en el terminal (+) de la batería
	Ground Conexión a tierra negativa (GND) • Cable 4 AWG (necesario)
	Remote Conexión de activación positiva (+12 V)				• Cable con capacidad 18-12 AWG• Consulto Form-On Mode para obtener más información
2	Input CH. 1 Señal de entrada izquierda, RCA negro				• Accepta un voltaje de entrada de 200 mV-4 V• Consulto Input Mode para obtener más información
	Input CH. 2 Señal de entrada derecha, RCA rojo
	Input CH. 3 Señal de entrada izquierda, RCA negro
	Input CH. 4 Señal de entrada derecha, RCA rojo
	Input CH. 5 Señal de entrada izquierda, RCA negro
	Input CH. 6 Señal de entrada derecha, RCA rojo
3	Remote Level Control	Concción del controlador de nivel remoto (opcional) (HD-RLC o MHD-RLC)			• Funciona solo como atenuador: Todo hacia la izquierda = Nivel silenciado Todo hacia la derecha = Nivel no afectado
4	Salida para altavoces CH. 1 (L)	⊕	(+) Positivo de salida para altavoces (+)	si CH. 1 y 2 puenteados	• Carga de impedancia mínima: Modo estierego >2 Ω• Modo puenteado ≥4 Ω• Cable con capacidad 18-8 AWG
		⊖	(-) Negativo de salida para altavoces
	Salida para altavoces CH. 2 (R)	⊕	(+) Positivo de salida para altavoces
		⊖	(-) Negativo de salida para altavoces	(-) si CH. 1 y 2 puenteados
	Salida para altavoces CH. 3 (L)	⊕	(+) Positivo de salida para altavoces (+)	si CH. 3 y 4 puenteados
		⊖	(-) Negativo de salida para altavoces
	Salida para altavoces CH. 4 (R)	⊕	(+) Positivo de salida para altavoces
		⊖	(-) Negativo de salida para altavoces	(-) si CH. 3 y 4 puenteados
	Salida para altavoces CH. 5 (L)	⊕	(+) Positivo de salida para altavoces (+)	si CH. 5 y 6 puenteados
		⊖	(-) Negativo de salida para altavoces
	Salida para altavoces CH. 6 (R)	⊕	(+) Positivo de salida para altavoces
		⊖	(-) Negativo de salida para altavoces	(-) si CH. 5 y 6 puenteados

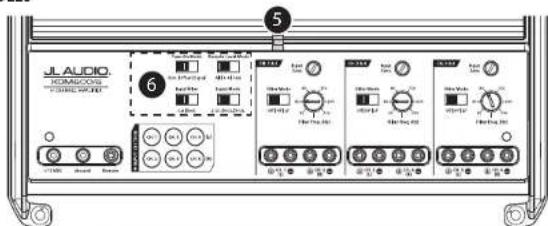

CONTROLES

JL AUDIO I/O/AMSCOSI 2000000001 6

	Control(y su función)	Ajuste Descripción
5	LED de estado(indicráestadode operación)	Verdeinterrimiento	El amplificador se está encendiendo, la salida de audio está silenciada.
		Verde Encendido y funcionamiento normal, salida de audio activa.
		flojo	Encendido en modo seguro, condición de solbretemperatura, salida de audio reducida.- Regresa al funcionamiento normal cuando la temperatura vuelve a un nivel seguro.
		Ambaramarrillo	Encendido en modo seguro, condición de solbrecorriente, salida de audio silencada.- Puede presentar un traquetro o golpetos audible en la salida.- Inspecciona si hay una cortocircuito en el ataver/cable o una baja impedancia.
		LEDapogados	El amplificador se apaga inesperadamente, condición de bajo voltaje.- Se produce cuando el voltaje de la batería o del encendido remoto cear por debajo de 10 V.- Regresa al funcionamiento normal cuando el voltaje vuelve a suparrar los 11 V.
6	Turn-On Mode(configurael modo deencendido)	Remote	Encendido remoto de +12 V (preferido).- Controlado por un circuito conmutado de +12 V a por la salida de encendido de su unidad fuente/interlaz de OEM.
		Offset	Detocción de contrimiento de CC (automática).- Se endende al detectar la presencia de una pequeña señal de CC en las salidas de audio de OEM y se apaga una vez que se elimina la señal.	- Diseñado solo para señales de alto nivel faltaverzi.- Detecta la señal de entrada del CH. 1 (1) solamento.- Al usar los métodos de detección de señales o contrimiento de CC, el termina "Remote" se convierte en una salida de encendido de +12 V.
		Signal	Detocción de señal (automática)- Se endende al detectar señales de audio de OEM de cargo completo y se apaga después de quía la señal se haya eliminado (tras 30 segundos).
	Input Filter(configura la aplicación del filtro de entrada)	Car Seleccione este para la mayoría de las instalaciones (automotrices o marinas).
		Boat	Seleccione este si experimenta interferencias de interruptores/dispositivos mecánicos de alta contente.
	Input Mode(configura las conexiones de señal de entrada)	2 Ch.	Seleccione este al usar solo las entradas CH. 1 y 2.- CH. 3,5 y 7 funcionarán con la señal del CH. 1.- CH. 4,6 y 8 funcionarán con la señal del CH. 2
		4 Ch.	Seleccione este al usar las entradas CH. 1 y 2 y CH. 3 y 4.- CH. 5 funcionará con la suma de los señales de CH. 1 y 3.- CH. 6 funcionará con la suma de los señales de CH. 2 y 4.
		6 Ch. Seleccione este al usar las seis entradas.
	Remote Level Mode(configura la operación de HD-RLC, opcional)	All Ajusta el nivel de todos los canales por igual.		- Se pueden controlar varios ampli-ficaciones desde un único HD-RLC utilizando un vívisor de líncos telefónicas no dúplex y varios cables telefónicas.
		3 - 6 Ajusta el nivel de los canales 3, 4, 5 y 6 solamento.
		5 & 6 Ajusta el nivel de los canales 5 y 6 solamento.

| 1 Audio° - XOM500/6

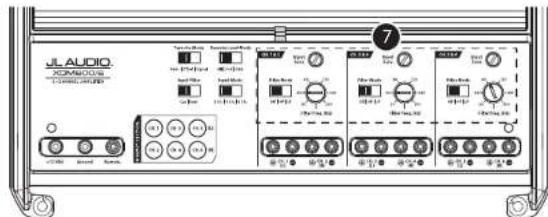

CONTROLES

JL AUDIO xonnius xonnius 7

	Control (y su función) Ajuste Descripción
	Input Sens.(ajusta la ctapa de entrada de cada par de canales)	Variable	Se utiliza para hacer coincidir el voltaje de salida de la unidad fuente con las entradas de cada par de canales del amplificador. Consulte el apéndice A para obtener información detallada.
	Filter Mode (configura el filtro de CH. 1 y 2)	Off Filtro desactivado; pasa toda la gama de frecuencias presentes en las entradas.
		HP	Atención las frecuencias por debajo del dial de CH. 1&2 "Filter Freq. (Hz)", a razón de 12 dB/ octava.
		LP	Atención las frecuencias por encima del dial de CH. 1&2 "Filter Freq. (Hz)", a razón de 12 dB/ octava.
	Filter Freq. (Hz)(ajusta la frecuencia de corte del filtro)	Variable	Sirve para ajustar la frecuencia de corte del filtro activo de los canales 1 y 2, de 50 Hz a 500 Hz/12 dB por octava.
7	Filter Mode (configura el filtro de CH. 3 y 4)	Off Filtro desactivado; pasa toda la gama de frecuencias presentes en las entradas.
		HP	Atención las frecuencias por debajo del dial de CH. 3&4 "Filter Freq. (Hz)", a razón de 12 dB/ octava.
		LP	Atención las frecuencias por encima del dial de CH. 3&4 "Filter Freq. (Hz)", a razón de 12 dB/ octava.
	Filter Freq. (Hz)(ajusta la frecuencia de corte del filtro)	Variable	Sirve para ajustar la frecuencia de corte del filtro activo de los canales 3 y 4, de 50 Hz a 500 Hz/12 dB por octava.
8	Filter Mode (configura el filtro de CH. 5 y 6)	Off Filtro desactivado; pasa toda la gama de frecuencias presentes en las entradas.
		HP	Atención las frecuencias por debajo del dial de CH. 5&6 "Filter Freq. (Hz)", a razón de 12 dB/ octava.
		LP	Atención las frecuencias por encima del dial de CH. 5&6 "Filter Freq. (Hz)", a razón de 12 dB/ octava.
	Filter Freq. (Hz)(ajusta la frecuencia de corte del filtro)	Variable	Sirve para ajustar la frecuencia de corte del filtro activo de los canales 5 y 6, de 50 Hz a 500 Hz/12 dB por octava.

Ajuste del nivel de sensibilidad de entrada

Siga los pasos que se indican a continuación para ajustar la sensibilidad de entrada de cada par de canales del amplificador con el fin de lograr un balance general en el sistema.

Equipos necesarios

• Voltímetro de CA digital.

• Tono de prueba de onda sinusoidal grabado a un nivel de referencia de 0 dBFS en el rango de frecuencias que se amplificará.No use tonos de prueba atenuados (-10 dB, -20 dB, etc.).

Aplicaciones de amplificador/canal de rango completo: 1 kHzAplicaciones de amplificador/canal de subwoofer: 50 Hz

• Dependiendo del Tipo de unidad fuente, la onda sinusoidal puede reproductirse desde un CD, una unidad USB, un reproductormultimedia portátil a una fuente de audio Bluetooth*. Asegúrese de desactivar todos los modos de eculización y procesamientodigital de señales en su reproductor multimedia portátil durante el ajuste del nivel.

El procedimiento de los nueve pasos

1. Desconecte los altavoces de los conectores de salida para altavoces del amplificador.

2. Desactivé todo el procesamiento (bajos/agudos, intensidad, eculizador, etc.) en la unidad fuente, los procesadores (si se usan) y el amplificador.Ajuste el control de atenuación a la posición central y el control de nivel del subwoofer a 3/4 del máximo, si se utiliza una.

3. Gire todos los controles "Input Sens." al mínimo.

4. Ajuste el volumen de la unidad fuente a 3/4 del volumen máximo. Esto le permitirá obtener un solapamiento de ganancia razonable con distorsión moderna a volumen máximo.

5. Use la tabla a continuación para determinar el voltaje descado para los ajustes de amplificación de entrada de acuerdo con la impedancia nominal del sistema de altavoces conectado a las salidas del amplificador.

6. Compruebe que se hayan desconectado los altavoces antes de continuar. Reproduzca una grabación de una onda sinusoidal apropiada (dentro del rango de frecuencias que se amplificarán) a 3/4 del volumen máximo de la unidad fuente.

7. Conecte el voltimetro de CA en los terminales de salida de altavoces del amplificador. Si el par de canales está funcionando en estéreo, solo es necesario medir un canal. Si está puenteado, asegúrese de evaluar el voltaje en los conectores correctos IL+ y R-1.

8. Aumento el control de "Input Sens." hasta que se observe el voltaje descado en el voltimetro.

9. Una vez ajustada cada sección de canal al máximo de su nivel de salida de baja distorsión, vuelva a conectar el altavoz o los altavoces. Ahora, puede bajar los controles de "Input Sens." si el amplificador requiere atenuación para lograr el balance deseado en el sistema.

IMPORTANTE!

• No aumente el ajuste de "Input Sens." de los canales o pares de canales del amplificador en el sistema por encima del nivel máximo establecido durante este procedimiento. Si lo hiciera, causaria una distorsión audible y posibles daños en los altavoces.

• Será necesario volver a ajustar el control "Input Sens." si se activa algún refuerzo de eculizador después de haber ajustado el valor de "Input Sens." mediante este procedimiento. Esto se aplica a cualquier circuito de refuerzo de eculizador, incluidos los controles de tano de la unidad fuente o los circuitos del eculizador. Los cortes del eculizador no requieren reajuste.

IMPORTANTE!

• No aumente el ajuste de "Input Sens." de los canales o pares de canales del amplificador en el sistema por encima del nivel máximo establecido durante este procedimiento. Si lo hiciera, causaria una distorsión audible y posibles daños en los allavoces.

• Scrá necesario volver a ajustar el control "Input Sens" si se activa algún refueztor de eculizador después de haber ajustado el valor de "Input Sens" mediante este procedimiento. Esto se aplica a cualquier circuito de refueztor de eculizador, incluidos los controles de tono de la unidad fuente o los circuitos del eculizador. Los cortes del eculizador no requieren reajuste.

Impedancia nominal	Voltaje de CA deseado
	Estéreo Puenteado
8 Ω 17,3 V	24,6 V
4 Ω 17,3 V	18,2 V
2 Ω 14,1 V	no recomendado

ESPECIFICACIONES

Sección del amplificador
Topología del amplificador	NexDTM de velocidad ultrarrápida clase D
Tipo de fuente de alimentación	Comutación no regulada con MOSFET
Calibre mínimo del cable de cobre de alimentación/toma a tierra	4 AWG(Nota: No se recomienda el cable de aluminio revestido de cobre o CCA.)
Fusible recomendado 50 A
Potencia RMS nominal a 14,4 V,< 1 % THD + ruido	75 W × 6 a 4 Ω 100 W × 6 a 2 Ω
	150 W × 3 a 8 Ω puenteado 200 W × 3 a 4 Ω puenteado
Potencia RMS nominal a 12,5 V,< 1 % THD + ruido	60 W × 6 a 4 Ω 90 W × 6 a 2 Ω
	120 W × 3 a 8 Ω puenteado 180 W × 3 a 4 Ω puenteado
Respuesta de frecuencia	12 Hz-22 kHz (=0, -1 dB)
Relación señal/ruido(con ponderación A, ancho debanda de ruido 20 Hz-20 kHz)	>104 dB (respecto a potencia nominal),>84 dB (respecto a 1 W)
Factor de amortiguación >	150/50 Hz a 4 Ω, >75/50 Hz a 2 Ω
Sección de entrada
Número de entradas 6 (tres pares estéreo)
Tipo de entrada Diferencial-balanceada con entradas de conector RCA
Rango de voltaje de entrada 200 mV-4 V RMS
Procesamiento de señal
Tipo de filtro	CH. 1&2 CH. 3&4	CH. 5&6
	Activo, 12 dB/octava, paso alto o paso bajo(50-500 Hz), anulable
Control de nivel remoto HD-RLC o MHD-RLC (opcional). Rango entre silencio total y 0 dB.
Dimensiones
long. × anch. × alt.	10,23 in × 7,09 in × 2,05 in (260 mm × 180 mm × 52 mm)
