Tipo di prodotto	Amplificatore monoblocco Classe D
Marca	JL Audio
Modello	XDM300/1
Dimensioni (L x P x A)	174 mm x 180 mm x 52 mm
Peso	Circa 1,5 kg
Alimentazione	12 V CC, negativo a massa
Fusibile raccomandato	30 A (a meno di 45 cm dalla batteria)
Sezione del cavo minima	4 AWG (rame puro)
Potenza RMS (14,4 V, <1% THD)	200 W x 1 (4 Ω), 250 W x 1 (3 Ω), 300 W x 1 (2 Ω)
Potenza RMS (12,5 V, <1% THD)	160 W x 1 (4 Ω), 210 W x 1 (3 Ω), 270 W x 1 (2 Ω)
Risposta in frequenza	1 Hz - 1 kHz (+0, -1 dB)
Rapporto segnale/rumore	>100 dB (ponderato A, rif. potenza nominale)
Fattore di smorzamento	>120 (50 Hz, 4 Ω), >60 (50 Hz, 2 Ω)
Ingressi	2 x RCA (ingresso stereo, differenziale bilanciato)
Gamma di sensibilità d'ingresso	200 mV - 4 V RMS
Uscite altoparlante	2 paia di morsetti (mono subwoofer)
Uscite preamplificate (pass-through)	2 x RCA (sinistra e destra)
Tipo di filtro	Passa-basso attivo, 12 o 24 dB/ottava, 50-500 Hz, disattivabile
Comandi	Input Sens., LP Filter Mode/Slope, Filter Freq., Turn-On Mode, Input Filter (Car/Boat)
Spie di stato	Verde (acceso), Rosso (surriscaldamento), Arancione (sovracorrente), Spento (sottotensione)
Protezioni	Surriscaldamento, sovracorrente, sottotensione
Comando a distanza	HD-RLC o MHD-RLC (opzionale)
Temperatura di funzionamento	Non specificata ma al riparo dal calore estremo
Grado di protezione	Resistente all'acqua (spruzzi), non immergere

Domande frequenti - XDM3001 JL Audio

Qual è la potenza dell'amplificatore JL Audio XDM300/1?

A 14,4 V e <1% di distorsione, eroga 200 W x 1 a 4 Ω, 250 W x 1 a 3 Ω e 300 W x 1 a 2 Ω. A 12,5 V, i valori sono leggermente inferiori (160/210/270 W).

Quale fusibile utilizzare per l'installazione?

Si raccomanda un fusibile o interruttore da 30 A, installato a meno di 45 cm dal collegamento positivo della batteria. Per applicazioni marine, la distanza è ridotta a 18 cm secondo gli standard ABYC/NMEA.

Come cablare l'alimentazione e la massa?

Utilizzare un cavo di rame di sezione minima 4 AWG (non utilizzare alluminio placcato rame). Collegare il +12 V al morsetto +12 VCC, la massa al morsetto GND (morsetto negativo della batteria) e il filo Remote a un segnale +12 V commutato (accensione o uscita remote dell'autoradio).

Come regolare la sensibilità d'ingresso (Input Sens.)?

Scollegare gli altoparlanti, impostare la sorgente a 3/4 del volume, riprodurre un'onda sinusoidale (50 Hz per subwoofer) e misurare la tensione CA alle uscite con un voltmetro. Regolare Input Sens. fino a ottenere la tensione target in base all'impedenza (es. 38,3 V per 4 Ω). Non superare mai questo valore per evitare la distorsione.

Quali sono le modalità di accensione (Turn-On Mode)?

Tre modalità: 'Remote' (comando tramite filo +12 V), 'Offset' (rilevamento di tensione continua sugli ingressi) e 'Signal' (rilevamento di segnale audio). La modalità Remote è consigliata per la maggior parte delle installazioni.

Come configurare il filtro passa-basso?

Il selettore 'LP Filter Mode/Slope' consente di scegliere Off (nessun filtro), 12 dB/ottava o 24 dB/ottava. Utilizzare il pulsante 'Filter Freq. (Hz)' per impostare la frequenza di taglio tra 50 Hz e 500 Hz. Per un subwoofer, una frequenza intorno a 80 Hz è comune.

Cosa significano le spie di stato?

Verde lampeggiante: avvio (uscita disattivata). Verde fisso: funzionamento normale. Rosso: surriscaldamento (uscita ridotta). Arancione: sovracorrente (uscita disattivata, potrebbe essere udibile un rumore di ticchettio). Spento: sottotensione (<10 V sul filo Remote o batteria).

Posso usare questo amplificatore con altoparlanti da 1 Ω?

No, l'impedenza minima consigliata è 2 Ω. L'uso di un carico da 1 Ω non è consigliato e potrebbe danneggiare l'amplificatore.

Dove installare l'amplificatore nel veicolo?

Scegliere un luogo asciutto e ben ventilato, al riparo da spruzzi d'acqua (non immergere). Evitare il vano motore, zone di calore estremo e luoghi esposti agli agenti atmosferici. Assicurarsi che non ci siano ostacoli dietro le superfici di montaggio prima di forare.

Come collegare il comando di livello a distanza (HD-RLC)?

Il comando a distanza (opzionale) si collega alla presa 'Remote Level Control' (pin 3 sullo schema). Consente di ridurre il volume del subwoofer da 0 a -infinito (silenziatore). Utilizzare il modello HD-RLC o MHD-RLC compatibile.

MANUALE UTENTE XDM3001 JL Audio

CONSIDERAZIONI SULL'INSTALLAZIONE

• Per l'installazione si richiedono strumenti e attrezzature di sicurezza idonei. Si consiglia di far eseguire l'installazione da un professionista.
• Questo prodotto è resistente all'acqua. Non immergere o esporre a getti di acqua ad alta pressione.
• Prima dell'installazione, spegnere l'impianto audio e scollegare l'impianto della batteria dall'impianto audio.
• Se possibile, installare in una sede al riparo dall'umidità, ben ventilata, che non interferisca con i propri impianti installati di fabbrica. Qualora non sia disponibile un ambiente al riparo dall'umidità, è consentito servirsi di una sede che non sia esposta a schizzi eccessivi.
• Non installare nel vano motore, in aree di calore estremo oppure in cui sarà esposto direttamente alle intemperie.
• Prima di eseguire tagli o perforazioni, verificare la presenza di potenziali ostacoli dietro le superfici di montaggio.
• Con cautela, istradare l'intero cablaggio dell'impianto lontano da parti mobili e bordi affilati; assicurare con fascette oppure serracavi e servirsi di occhielli e intelaiature, laddove appropriato, per proteggere dai bordi affilati.

CONSIDERAZIONI SULLA SICUREZZA

• Utilizzare questo prodotto soltanto con impianti elettrici da 12 Volt con sistema di messa a terra negativa. Il presente prodotto non è omologato o approvato per l'utilizzo all'interno di un aeromobile.
• Installare il presente prodotto in posizione salda, al fine di evitare danni o lesioni in condizioni avverse.
• Un fusibile adeguato (o interruttore di circuito) in corrispondenza del filo di alimentazione principale è essenziale per la sicurezza del veiculo/dell'imbarcazione e deve essere installato a 18 pollici (45 cm) dal collegamento positivo della batteria.
• Per le applicazioni ABYC e NMEA, è necessaria una protezione del circuito a 7 pollici (18 cm) dalla batteria, a meno che il cavo non sia in un involucro o una guida.
• Ascoltare l'impianto audio a livelli appropriati per le condizioni di utilizzo e la protezione dell'udito.

COLLEGAMENTI

	Collegamento Descrizione Note
1	+12 V CC Collegamento dell'alimentazione positivo (+12 V)			• Filo da 4 AWG (8 AWG minimo)• Installare un fusibile da 30 A in corrispondenza del terminale della batteria (+)
	Massa Collogamento a massa negativa (GND) • Filo da 4 AWG (richicsto)
	Remoto Collogamento di attivazione positiva (+12 V)			• Capacità del Filo 18 - 12 AWG• Vodore modalità di accensione per maggiori informazioni
2	CH. 1 ingresso Segnale d'ingresso a sinistra, RCA nero			• Accetta tensione d'ingresso di 200 mV - 4 V• Se è disponibile soltanto un segnale del canale subwoofer, si consiglia un adattatore a Y per alimentare entrambi gli ingressi.
	CH. 2 ingresso Segnale d'ingresso a destra, RCA rosso
	Uscita di preamplificazione 1	Sognale di preamplificazione pass-through a sinistra, RCA nero		• Stesso segnale che è collegato agli ingressi CH. 1 & 2• Non interessato dal filtro PB dall'amplificatore
	Uscita di preamplificazione 2	Sognale di preamplificazione pass-through a destra, RCA rosso
3	Controllo remoto del livello	Collegamento del controllo remoto del livello (espionale) IHD-RLC o IHD-RLC		• Agisce esclusivamente da attenuatore: Completamente in senso antiorario - Livello tacitatoCompletamente in senso orario - Livello non interessato• È possibile controllare diversi amplificatori da un unico HD-PLC Impiegando uno splitter per linea telefonica non duplex e casi telefonici multipli.
4	Uscita subwoofer mono	⊕	Uscita subwoofer positiva (+)	• Entrambi i collegamenti positivi (+) sono collegati all'interno in parallele• Entrambi i collegamenti negativi (-) sono collegati all'interno in parallele• Carico d'impedenza minimo: ≥2 Ohm• Capacità del Filo 16 - 8 AWG
		⊕	Uscita subwoofer positiva (+)
		⊖	Uscita subwoofer positiva (+)
		⊖	Uscita subwoofer positiva (+)

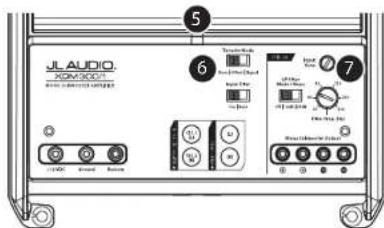

COMANDI

JLAUDIO DINAMICO 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

	Comando (Funzione) Impostazione Descrizione
5	LED di stato(indica lo stato operative)	Verde lampaggiante	L'amplificatore si accendio, uscita audio tacitata
		Verde Acceso, funzionamento normale, uscita audio attiva
		Rosso	Acceso, modalità sicura, condizione di sovole temperatura, uscita audio ridotta• Ritorna al funzionamento normale quando la temperatura torna a un livello sicuro
		Ambra igisoli	Acceso, modalità sicura, condizione di sovarecorrente, uscita audio tacitata• Potenza mostrare un ricchetta usabile e ripetuto oppure un rumore sono in uscale• Isporizionare l'altoparlante/i filo per individuare un cortocircuito oppure un'imperenza bassa
		LED spenti	L'amplificatore si spegne (inavvertitamente), condizione di bassa tensione• Siverifica quando le batteria o la tensione di accensione remola scende al di sotto di 10 V• Ritorna al normale funzionamento quando la tensione aumenta oltre 11 V
6	Modalità di accensione (configura il metodo di attivazione)	Remoto	Accensione remota +12 V (preferite)• Controllato da un circuito di -12 V con interruttore oppure uscita di accensione della propria unità sorgente/intertaccia OEM
		Offset	Rilevamento offesi CC (automatico)• Sistitta rilevando la presenza di un piccolo segnale CC nelle uscite audio OEM e si disattiva in seguito alla rimozione del segnale
		Segnale	Rilevamento del segnale (automatico)• Sistitta rilevando segnali audio OEM full range e si disattiva in seguito alla rimozione del segnale (entro 30 secondi)
	Filtro d'ingresso (configura l'applicazione del filtro d'ingresso)	Automobile	Selezione per la maggior parte delle installazioni (automobilistiche o marine)
		Imbarcazione	Selezionare se s'individuano delle interferenze da interruttori/dispositivi meccanici ad alta corrente
7	Rilevamento ingresso (regola lo sudio di ingresso)	Variabile	Usare per la corrispondenza tra la tensione di uscita dell'unità sorgente con gli ingressi amplificatore. Vedere l'Appendice A per informazioni dettagliate.
	Modalità del filtro PB/Pendenza (configura il filtro pas sa-basso e la pendenza)	Disattivato	Filtro disattivato, fa passare le gamma completa di frequenze presenti in corrispondenza degli ingressi
		12 dB	Attenua le frequenze sopra la manopola "Filter Freq. fl-lz", a una velocità di 12 dB/ottava
		24 dB	Attenua le frequenze sopra la manopola "Filter Freq. fl-lz", a una velocità di 24 dB/ottava
	Freq. filtro (Hal) (regola la frequenza di cutoff del filtro passa basso)	Variabile	Usare per regolare la frequenza di cutoff del filtro attivo passa-basso, da 50 Hz - 500 Hz / 12 dB per ottava

APPENDICE A:

Impostazione del livello di sensibilità d'ingresso

Attenersi ai passaggi che seguono per regolare la sensibilità d'ingresso di ciascuna coppia

di canali amplificatori per raggiungere il bilanciamento complessivo del sistema.

Apparecchiature necessarie

• Voltmetro CA digitale

• Tono di prova dell'onda sinusoidale registrato al livello di riferimento 0 dbfs nella gamma di frequenza da amplificare. Non usare toni di prova attenuati (-10 dB, -20 dB, ecc.).

Applicazioni amplificatore/canale full-range: 1 kHz

Applicazioni amplificatore/canale subwoofer: 50 Hz

• In funzione del tipo di unità sorgente, l'onda sinusoidale può essere riprodotta tramite un CD, una pennetta USB, un lettore multimediale portatile o una sorgente audio Bluetooth ^a . Accertarsi di disattivare eventuali modalità EQ/DSP sul lettore multimediale portatile durante le impostazioni del livello.

La procedura di nove passaggi

1.	Scollegare l'altoparlante dai connettori di uscita altoparlante dell'amplificatore.
2.	Disattivare tutta lelaborazione (bassi/atti, volume, EQ, ecc.) sull'unità sorgente, i processori (se usati) e l'amplificatore. Impostare il controllo del fader in posizione centrale e il controllo del livello subwoofer a 3/4 del massimo, se in uso.
3.	Disattivare il comando "Input Sens.".
4.	Impostare il volume dell'unità sorgente su 3/4 del volume totale. In questo modo, sarà possibile ottenere una sovrapposizione ragionevole del guadagno con una riduzione moderata a volume completo.
5.	Impicgando il grafico sottostante, determinare la tensione target per la regolazione della sensibilità d'ingresso all'impedenza nominale dell'impianto altoparlante collegato alle uscite amplificatore.
6.	Verificare di aver scollegato gli altoparlanti prima di procedere. Riprodume un brano con urbona sinusoidale appropriata (nella gamma di frequenza da amplificare) a 3/4 del volume dell'unità sorgente.
7.	Collegare il voltmetro CA al terminali di uscita altoparlanto dell'amplificatore. Accertarsi di provare la tensione in corrispondenza del terminali corretti (+e-).
8.	Aumentare il comando "Input Sens." fino a quando non si osserva la tensione target con il voltmetro.
9.	Una volta regolata ciascuna sezione del canale al livello massimo di uscita a distorsione ridotta, collegare nuovamente l'altoparlante. I comandi "Input Sens." ora possono essere regolati verso il basso se l'amplificatore richiede l'attenuazione per raggiungere il bilanciamento desiderato del sistema.

IMPORTANTEI

• Non incrementare eventuali impostazioni "Input Sens." per quali si canale amplificatore o coppia di canali nel sistema oltre il livello massimo stabilito nel corso di questa procedura. In caso contrario, si otterranno una distorsione udibile e possibili danni all'altoparlante.

• Sarà necessario regolare nuovamente il comando "Input Sens." se il boost equalizzatore è attivato dopo aver impostato "Input Sens."con la presente procedura. Questo si applica a quali si circuito burst EQ, inclusi i comandi del tono dell'unità sorgente o i circuiti EQ. Le riduzioni EQ non richiederanno una nuova regolazione.

Impedenza nominale Tenslone CA target
4 Ω 38,3 V
3 Ω 27,1 V
2 Ω 24,5 V
1 Ω Non consigliato

SPECIFICHE

Sezione amplificatore
Topologia amplificatore	NexDTM a velocità ultra elevata di classe D
Tipo di alimentatore	MOSFET switching non regolato
Rame minimoCavo di alimentazione/massa	4 AWG(Nota: Il filo di alluminio rivestito di rame (CCA) è sconsigliato.)
Fusibile consigliato	30 A
Potenza RMS nominale @ 14,4 V<1% THD+N	200 W x 1 @ 4 Ω 250	W x 1 @ 3 Ω 300 W x 1@ 2 Ω
Potenza RMS nominale @ 12,5 V<1% THD+N	160 W x 1 @ 4 Ω 210	W x 1 @ 3 Ω 270 W x 1 @ 2 Ω
Risposta della frequenza 1 Hz - 1 kHz (-0,-1 dB)
Rapporto S/N(Con peso A, larghezza di banda del rumore 20 Hz-20 kHz)	>100 dB (riferito alla potenza nominale),>80 dB (riferito a 1 W)
Fattore di attenuazione >120 / 50 Hz @ 4 Ω, >60 / 50 Hz @ 2 Ω
Sezione ingressi
Numero di ingressi 2 (una coppia stereo)
Tipo d'Ingresso Differenziale Bilanciato con ingressi jack RCA
Gamma di tensione d'ingresso 200 mV - 4 V RMS
Elaborazione del segnale
Tipo di filtro Attivo, 12 dB/ottava o 24 sB/ottava passa-basso, (50 - 500 Hz), disattivabile
Controllo remoto del livello HD-RLC o MHD-RLC (opzionale). Completamente tacitato alla gamma 0 dB.
Dimensioni
L x P x A	6,85 in. x 7,09 in. x 2,05 in. (174 mm x 180 mm x 52 mm)

A causa dello sviluppo continuo del prodotto, tutte le specifiche potrebbero essere soggetti a modifica senza preavviso.
