Produkttyp	Monoblock-Klasse-D-Verstärker
Marke	JL Audio
Modell	XDM300/1
Abmessungen (L x B x H)	174 mm x 180 mm x 52 mm
Gewicht	ca. 1,5 kg
Stromversorgung	12 V DC, Minuspol an Masse
Empfohlene Sicherung	30 A (innerhalb von 45 cm zur Batterie)
Mindestkabelquerschnitt	4 AWG (Reinkupfer)
RMS-Leistung (14,4 V, <1% THD)	200 W x 1 (4 Ω), 250 W x 1 (3 Ω), 300 W x 1 (2 Ω)
RMS-Leistung (12,5 V, <1% THD)	160 W x 1 (4 Ω), 210 W x 1 (3 Ω), 270 W x 1 (2 Ω)
Frequenzgang	1 Hz - 1 kHz (+0, -1 dB)
Signal-Rausch-Verhältnis	>100 dB (A-bewertet, bezogen auf Nennleistung)
Dämpfungsfaktor	>120 (50 Hz, 4 Ω), >60 (50 Hz, 2 Ω)
Eingänge	2 x RCA (Stereo-Eingang, symmetrisch differenziell)
Eingangsempfindlichkeitsbereich	200 mV - 4 V RMS
Lautsprecherausgänge	2 Klemmenpaare (Mono-Subwoofer)
Vorverstärkerausgänge (Durchschleifen)	2 x RCA (links und rechts)
Filtertyp	Aktiv-Tiefpass, 12 oder 24 dB/Oktave, 50-500 Hz, deaktivierbar
Bedienelemente	Input Sens., LP Filter Mode/Slope, Filter Freq., Turn-On Mode, Input Filter (Car/Boat)
Statusanzeigen	Grün (Betrieb), Rot (Überhitzung), Orange (Überstrom), Aus (Unterspannung)
Schutzfunktionen	Überhitzung, Überstrom, Unterspannung
Fernbedienung	HD-RLC oder MHD-RLC (optional)
Betriebstemperatur	Nicht angegeben, aber vor extremer Hitze schützen
Schutzart	Spritzwassergeschützt, nicht eintauchen

Häufig gestellte Fragen - XDM3001 JL Audio

Welche Leistung hat der JL Audio XDM300/1 Verstärker?

Bei 14,4 V und <1% Verzerrung liefert er 200 W x 1 an 4 Ω, 250 W x 1 an 3 Ω und 300 W x 1 an 2 Ω. Bei 12,5 V sind die Werte etwas niedriger (160/210/270 W).

Welche Sicherung für die Installation verwenden?

Eine 30 A Sicherung oder ein Schutzschalter wird empfohlen, installiert innerhalb von 45 cm zur positiven Batterieverbindung. Für Marineanwendungen beträgt der Abstand gemäß ABYC/NMEA-Normen nur 18 cm.

Wie verkabelt man Stromversorgung und Masse?

Verwenden Sie ein Kupferkabel mit mindestens 4 AWG Querschnitt (kein Aluminium-kaschiertes Kupfer). Verbinden Sie +12 V mit der +12 VDC-Klemme, Masse mit der GND-Klemme (Minuspol der Batterie) und das Remote-Kabel mit einem geschalteten +12 V-Signal (Zündung oder Remote-Ausgang des Radios).

Wie stellt man die Eingangsempfindlichkeit (Input Sens.) ein?

Trennen Sie die Lautsprecher, stellen Sie die Quelle auf 3/4 der Lautstärke, spielen Sie eine Sinuswelle (50 Hz für Subwoofer) ab und messen Sie die Wechselspannung an den Ausgängen mit einem Voltmeter. Stellen Sie Input Sens. ein, bis die Zielspannung entsprechend der Impedanz erreicht ist (z.B. 38,3 V für 4 Ω). Überschreiten Sie diesen Wert nie, um Verzerrungen zu vermeiden.

Welche Einschaltmodi (Turn-On Mode) gibt es?

Drei Modi: 'Remote' (Steuerung über +12 V Kabel), 'Offset' (Erkennung von Gleichspannung an den Eingängen) und 'Signal' (Erkennung von Audiosignal). Der Remote-Modus wird für die meisten Installationen empfohlen.

Wie konfiguriert man den Tiefpassfilter?

Der Schalter 'LP Filter Mode/Slope' ermöglicht die Wahl zwischen Off (kein Filter), 12 dB/Oktave oder 24 dB/Oktave. Verwenden Sie den Regler 'Filter Freq. (Hz)', um die Grenzfrequenz zwischen 50 Hz und 500 Hz einzustellen. Für einen Subwoofer ist eine Frequenz um 80 Hz üblich.

Was bedeuten die Statusanzeigen?

Grün blinkend: Start (Ausgang stummgeschaltet). Grün dauerhaft: Normalbetrieb. Rot: Überhitzung (Ausgang reduziert). Orange: Überstrom (Ausgang stummgeschaltet, Tickgeräusch hörbar). Aus: Unterspannung (<10 V am Remote-Kabel oder Batterie).

Kann ich diesen Verstärker mit 1 Ω Lautsprechern verwenden?

Nein, die minimale empfohlene Impedanz beträgt 2 Ω. Die Verwendung einer 1 Ω Last wird nicht empfohlen und könnte den Verstärker beschädigen.

Wo im Fahrzeug installiere ich den Verstärker?

Wählen Sie einen trockenen, gut belüfteten Ort, geschützt vor Spritzwasser (nicht eintauchen). Vermeiden Sie den Motorraum, extrem heiße Bereiche und Orte, die den Elementen ausgesetzt sind. Stellen Sie sicher, dass sich keine Hindernisse hinter den Montageflächen befinden, bevor Sie bohren.

Wie schließe ich die Fernbedienung zur Pegelsteuerung (HD-RLC) an?

Die optionale Fernbedienung wird an die Buchse 'Remote Level Control' (Pin 3 im Schaltplan) angeschlossen. Sie ermöglicht es, die Lautstärke des Subwoofers von 0 bis -unendlich (Stummschaltung) zu reduzieren. Verwenden Sie das kompatible Modell HD-RLC oder MHD-RLC.

BEDIENUNGSANLEITUNG XDM3001 JL Audio

• Die Installation erfordert geeignete Werkzeuge und Sicherheitsausrüstung. Die Installation durch eine Fachkraft wird empfohlen.
- Dieses Produkt ist wasserfest. Nicht eintauchen oder einem Hochdruck-Wasserstrahl aussetzen.
- Schalten Sie vor der Installation das Audiosystem aus und trennen Sie das Batteriesystem vom Audiosystem.
- Installieren Sie das Gerät, falls möglich, an einem trockenen, gut belüfteten Ort, der Ihre werkseitig installierten Systeme nicht beeinträchtigt. Ist die Montage in einem Trockenbereich nicht möglich, kann auch ein Ort ohne das Auftreten von starkem Spritzwasser gewählt werden.
- Installieren Sie es nicht in einem Motorraum, an Orten mit extremer Hitze oder an Orten, an denen es direkt den Elementen ausgesetzt ist.
- Kontrollieren Sie vor dem Schneiden oder Bohren, ob sich hinter den Montageflächen mögliche Hindernisse befinden.
- Die gesamte Systemverkabelung muss in ausreichendem Abstand an beweglichen Teilen und scharfen Kanten vorbeigeführt werden. Sichern Sie Kabel mit Kabelbindern oder Kabelklemmen und verwenden Sie ggf. Tüllen und Kabelband, um Schutz vor scharfen Kanten zu bieten.

SICHERHEITSHINWEISE

• Verwenden Sie dieses Produkt nur mit 12-Volt-Bordnetz und negativer Masse. Dieses Produkt ist für die Verwendung in Flugzeugen nicht zugelassen.
• Achten Sie auf eine sichere Befestigung dieses Produkts, um Beschädigungen oder Verletzungen unter anspruchsvollen Bedingungen zu vermeiden.
• Eine geeignete Sicherung (oder ein Schutzschalter) am Hauptstromkabel ist für die Sicherheit des Fahrzeugs/Schiffs unerlässlich und muss innerhalb von 45 cm (18 Zoll) vom positiven Batterieanschluss installiert werden.
• Fur ABYC- und NMEA-Anwendungen muss der Stromkreis innerhalb von 18 cm (7 Zoll) um die Batterie herum geschützt werden, es sei denn, das Kabel befindet sich in einem Gehäuse oder Kabelkanal.
• Betreiben Sie Ihr Audiosystem mit einer Lautstärke, die den Umgebungsbedingungen und des Sicherheit Ihres Gehörs entspricht.

ANSCHLÜSSE

XOM300/1 1 2 3 4 Output Input Display Control System Control Micro Substrate Input

	Anschluss Beschreibung Notizen
1	+ 12 V DC Positiver (+12V) Stromanschluss		• 4 AWG-Kabel (mindestens 8 AWG)• Installieren Sie eine 30A-Sicherung am(1) Battetepol
	Masse Negativer (GND) Masseanschluss • 4 AWG-Kabel (erforderlich)
	Remote Positiver (+12V) Aktivierungsanschluss		• 18 – 12 AWG Kabelkapazität• Sichte 1cm-On Mode für weitere Informationen
2	CH. 1 Eingang Linkes Eingangssignal, schwarzer Cinchstecker		• Akzeptiert 200 mV - 4 V Eingangs-spannung• Wenn nur ein Subwoofer Kanalsignal verfügbar ist, wird ein Y Adaptar empfohlen, um beide Eingänge zu spirisen.
	CH. 2 Eingang Rechtes Eingangssignal, roter Cinchstecker
	Preout 1	Links Pass-Through Vorverstärkensignal, schwarzer Chinch-stocker	• Dasselbe Signal, das angeschlossen ist an CH. 1&2-Eingänge• Unbeeinflusst von den LP-Filtern des Verstärkers
	Preout 2 Rechen	Pass-Through Vorverstärkensignal, roter Chinchstecker
3	Remote-Lauts-tärkerregier	Remote-Lautstärkerregleranschluss (optional)(HD-RLC oder MHD-RLC)	• Funktioniert ausschließlich als Pegel-dimplifier:Vollständig gegen den Uhrzigersinn = Pegel gedamptVollständig im Uhrzigersinn = Pegel unbeeinflusst• Mehrere Verslärker können über eine einzige HD-RLC-Steuernung bedient werden. Hierzu bedarf es eines Viordraht Telefonkabelsplitters und mehrerer Telefonkabel.
4	Mono Subwoofer-Ausgang	⊕(1) Positiver Subwoofer-Ausgang	• Die beiden positiven (+) Anschlüsse sind Intern parallel verbunden• Die beiden negativen (.) Anschlüssesind Intern parallel verbunden• Minimale Impedanzlast: ≥2 Ohm• 16 – 8 AWG Kabelkapazität:
		⊕(+) Positiver Subwoofer-Ausgang
		⊖(-) Negativer Subwoofer-Ausgang
		⊖(+) Negativer Subwoofer-Ausgang

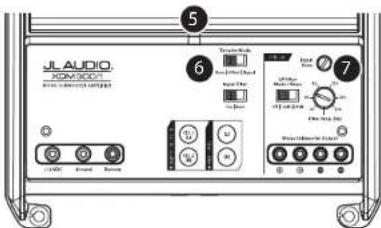

STEUERUNG

JL AUDIO XOMSCC1 RCAI 20000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

	Bedienelement(Funktion)	Einstellung	Beschreibung
5	Status LED(Statusanzeige)(zeigt den Betriebs status)	Blinkt grün Verstärkter wird aktiviert, Ton ist abgeschaltet
		Grün Normaler zingeschalteter Betrieb, aktive Tonausgabe
		Rot	Eingeschaltet im Sicherheitmodus, Überhitzungszustand, reduzierte Tonausgabe- Kehrt zum normalen Betrieb zurück, wenn die Ternoperatur wieder ein sicheres Niveau erreicht hat
		Amber gehöß	Eingeschaltet im Sicherheitmodus, Überstromzustand, Tonausgabe stummgeschaltet- Kann ein sich wiederholendes, hörberes lückendes oder pochendes Geräusch in der Ausgabe aufweisen- Prufen Sie auf einen Kurzschlass im Lautsprechen/Kübel oder eine niedrige Impedanz
		LEDs aus	Verstärker schaltet sich (unenwartet) aus, Unterspannungszustand- Tritt auf, wenn die Spannung der Batterie oder der Remote Einschaltung unter 10 V fällt- Kehrt zum normalen Betrieb zurück, wenn die Spannung über 11 V stiegt.
6	Turn-On Modo(Einschaltmodus)(konfiguriert Aktivierungs methode)	Remote	-12 V Remote-Einschaltleitung empfohlen)- Gesteuert durch einen geschäften -12V-Stromkreis oder den Einschaftausgang ihres Steuergeräts/OEM-Interface
		Offset	DC Offset-Sending (automatisch)- Schaltet sich ein, wenn das Vorhandenseit eines kleinen Gleichstromsignals an den OEM-Audio-ausgingen erkannt wird, und schaltet sich aus, nachdem das Signal entente wurde	- Nur für Hochpegelsignale (Laatsprecher) ausgelegt- Ernimmt ausschließlich das Eingangsignal von CH-1 (L.)- Bei der Verwendung von DC-Offset- oder Signal-erkennungsmethoden wird der "Remote" Anschluss zu einem -12V-Einschaftausgang.
		Signal	Signal-Sensing (automatisch)- Schaltet sich durch die Erinigung von Full Range-OEM-Audiosgnalen ein und schaltet sich aus, nachdem das Signal entente wurde (innerhalb von 50 Sekunden)
	Input Filter(Eingangsfilter)(konfiguriert Eingangs filteran wendung)	Car (Auto)	Für die meisten Installationen auswählen (Automobil oder Marine)
		Boat (Boot)	Wählen Sie diese Option, wenn Sie Störungen durch mechanische Schalter/Geräke mit hohen Stromverbrauch bemerken
7	Input Sens.(Eingangsempf.) (passt die Eingangsphase an)	Variable	Verwenden Sie diese Funktion, um die Ausgangspannung des Struergrats an die Eingänge des Verstärkers anzupassen, Siche Anhang A für detaillerte Informationen.
	LP Filter Mode/Slope(konfiguriert des Tiefpassfilter und Flanke)	Off (Aus) Filter abgestellt, lässt den gesamten Frequenzbereich der Eingänge durch
		12dB	Belont die Frequenzen oberhalb der "Filter Freq. (Hz)"-Auswahl, mit einer Rase von 12dB/ Oktave
		24dB	Belont die Frequenzen oberhalb der "Filter Freq. (Hz)"-Auswahl, mit einer Rase von 24dB/ Oktave
	Filter Freq. (Hz)(passt die Grenzfrequenz des Tiefpassfilters an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Tiefpassfilters, von 50 Hz - 500 Hz / 12dB pro Oktave

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Führen Sie die folgenden Schritte aus, um die Eingangsempfindlichkeit jedes

Verstärkerkanalpaares einzustellen, um ein ausgewogenes Gesamtsystem zu erreichen.

Benötigte Ausrüstung

Digitales Wechselstrom-Vollmeter

SinusförmigerTestton, der mit einem Referenzprogel von 0 dflis in dem zu verstärkenden Frequenzbereich aufgezeichnet wurde. Bitte verwenden Sie keine abgedämpften Testtöne (10 dB, 20 dB etc.). Vollbereichskanal/Verstärkeranwendungen: 1 Hz Subwooferkanal/Verstärkeranwendungen: 50 Hz

Je nach Art Ihres Steuergeräts kann die Sinuswelle über eine CD, einen USB-Stick, einen tragbaren Media-Player oder eine Bluetooth-Audioquelle abgespielt werden. Stellen Sie sicher, dass Sie während der Pegeleinstellung alle FQ/DSP-Modi Ihres tragbaren Mediaplayers deaktivoren.

Der Vorgang in neun Schritten

1. Klemmen Sie die Verbindung zwischen dem/den Lautsprecher/in und den Lautsprecherausgangswerbindungen des Verstärkers ab.

2. Schalten Sie alle klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergeräts und des Verstärkers sowie etwaiger Signal-Prozessoren ab.Bringen Sie den Fader-Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser verwendet wird.

3. Stellen Sie den "Input Sens."-Regler des Verstärkers auf das Minimum.

4. Stellen Sie die Lautstärke des Steuergeräts auf 3/4 der vollen Lautstärke. Dies ermöglicht eine angemessene Verstärkung mit moderatem Clipping bei voller Lautstärke.

5. Bestimmen Sie anhand der untenstehenden Tabelle die Zielspannung für die Eingangsempfindlichkeitseinstellung entsprechend der Nennimpedanz des Lautsprechersystems, das an die Verstärkerausgänge angeschlossenen ist.

6. Stellen Sie siches dass Sie die Lautsprecher abgoklenmt haben, bevor Sie fortfahren. Spielen Sie einen Titel mit einer geeigneten Sinuskurve (innerhalb des Frequenzbereichs, der verstärkt wird) bei 3/4 der Steuergeratlaufstärke.

7. Schließen Sie das AC-Vollmeter an die Lautsprecherausgänge des Verstärkers an. Vergewisern Sie sich, dass Sie die Spannung an den richtigen Anschlüssen (L+ und R-) messen.

8. Drchen Sie den "Input Sens." Regler auf bis die Zielspannung mit dem Vollmeter gemessen wird.

9. Nachdem Sie alle Kanalseite auf einen möglichst verzerrungsfreien Ausgangspergel eingestellt haben, schließen Sie den/die Lautsprecher wieder an. Die "Input Sens."-Regler können nun heruntergestellt werden, wenn der Verstärker eine Dämpfung benötigt, um die gewünschle Balance des Systems zu erreichen.

WICHTIGI• Erhöhen Sie für einen Verstärkerkanal oder ein Kanalpaar im System die "Input Sens."-Einstellungen nicht über den maximalen während dieses Vorgangs festgelegten Pegel. Andernfalls treten hörbare Verzerrungen auf und die Lautsprecher könnten beschädigt werden.• Es wird notwendig sein, die "Input Sens." neu einzustellen, wenn nach der Einstellung der "Input Sens." mit Hilfe dieses Verfahrens eine Equalizerversstärkung aktiviert wird. Dies gilt für alle EQ-Vestärkerschaltungen, einschließlich der Klangregler oder EQ-Schaltungen am Steuergerät. EQ-Dämpfungen erfordern keine Nachjustierung.

NennImpedanz Ziel AC Spannung
4 Ω 26,3 V
3 Ω 27,4 V
2 Ω 24,5 V
1 Ω nicht emotohlen

TECHNISCHE DATEN

Verstärkertell
Verstärker-Topologie	NexDTM Ultra-High Speed Klasse D
Stromversorgungstyp	Ungeregeltes MOSFET-Schaltnetzteil
Minimum Kupfer Strom-/GND-Kabel	4 AWG (Hinweis: CCA/Kupferbeschichteter Aluminiumdraht wird nicht empfohlen.)
Empfohlene Sicherung 30 A
Nennleistung RMS bei 14,4 V <1% THD+N	200W x 1 an 4 Ω 250W x 1 an 3 Ω 300W x 1 an 2 Ω
Nennleistung RMS bei 12,5 V <1% THD+N	160W x 1 an 4 Ω 210W x 1 an 3 Ω 270W x 1 an 2 Ω
Frequenzgang	Hz - 1 kHz (+0, -1 dB)
S/N-Verhältnis (A-bewertet, 20 Hz~20 kHz Rauschbandbreite)	>100 dB (bei Nennleistung), >80 dB (bei 1 W)
Dämpfungsfaktor	>120 / 50 Hz an 4 Ω, >60 / 50 Hz an 2 Ω
Eingangstell
Anz. der Eingänge 2	(Ein Stereo-Paar)
Eingangstyp Differential-symmetrisch mit Cinch-Buchsen
Eingangsspannungs-Bereich 2	00 mV - 4V RMS
Signalverarbeitung
Filtertyp Aktiv, 12dB oder 24dB/Oktave, Tiefpass (50 - 500 Hz), abschaltbar
Remote-Lautstärkeregler HD-RLC oder MHD-RLC (optional). Stummschaltung bis 0 dB Bereich.
Abmessungen
L x B x H	6,85 x 7,09 x 2,05 Zoll (174 mm x 180 mm x 52 mm)

Durch die Weiterentwicklung der Produkte können alle technischen Daten ohne Ankünigung geändert werden.

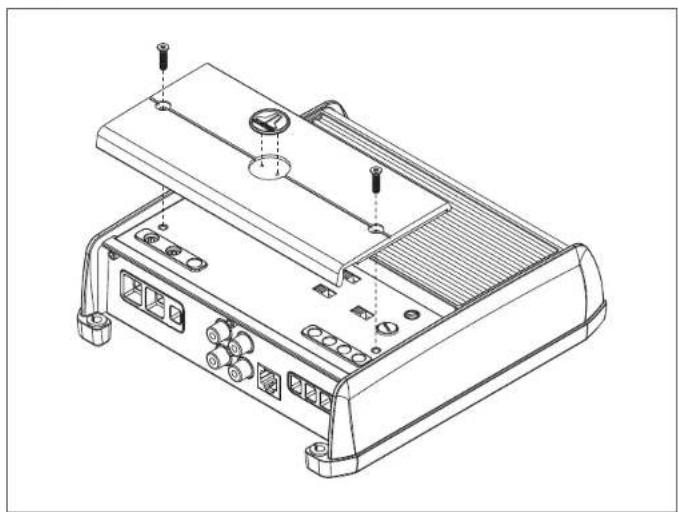

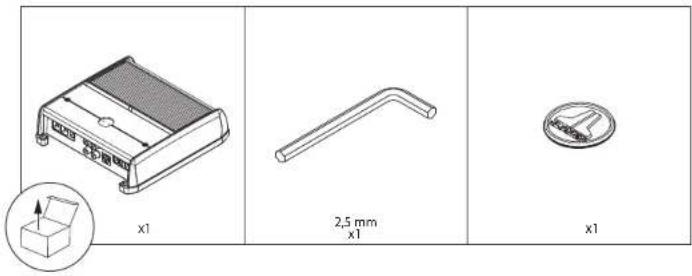

x1 2,5 mm x1 x1
