Notice JL Audio XDM3001 - page 5
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Amplificateur monobloc Classe D
Marque JL Audio
Modèle XDM300/1
Dimensions (L x P x H) 174 mm x 180 mm x 52 mm
Poids Environ 1,5 kg
Alimentation 12 V DC, point négatif à la masse
Fusible recommandé 30 A (à moins de 45 cm de la batterie)
Section de câble minimale 4 AWG (cuivre pur)
Puissance RMS (14,4 V, <1% THD) 200 W x 1 (4 Ω), 250 W x 1 (3 Ω), 300 W x 1 (2 Ω)
Puissance RMS (12,5 V, <1% THD) 160 W x 1 (4 Ω), 210 W x 1 (3 Ω), 270 W x 1 (2 Ω)
Réponse en fréquence 1 Hz - 1 kHz (+0, -1 dB)
Rapport signal/bruit >100 dB (pondéré A, réf. puissance nominale)
Facteur d'amortissement >120 (50 Hz, 4 Ω), >60 (50 Hz, 2 Ω)
Entrées 2 x RCA (entrée stéréo, différentielle équilibrée)
Plage de sensibilité d'entrée 200 mV - 4 V RMS
Sorties haut-parleur 2 paires de bornes (mono subwoofer)
Sorties préamplifiées (pass-through) 2 x RCA (gauche et droit)
Type de filtre Passe-bas actif, 12 ou 24 dB/octave, 50-500 Hz, désactivable
Commandes Input Sens., LP Filter Mode/Slope, Filter Freq., Turn-On Mode, Input Filter (Car/Boat)
Voyants d'état Vert (marche), Rouge (surchauffe), Orange (surintensité), Éteint (sous-tension)
Protections Surchauffe, surintensité, sous-tension
Commande à distance HD-RLC ou MHD-RLC (en option)
Température de fonctionnement Non spécifiée mais à l'abri de la chaleur extrême
Indice de protection Résistant à l'eau (projections), ne pas immerger

FOIRE AUX QUESTIONS - XDM3001 JL Audio

Quelle est la puissance de l'amplificateur JL Audio XDM300/1 ?
Sous 14,4 V et <1% de distorsion, il délivre 200 W x 1 à 4 Ω, 250 W x 1 à 3 Ω et 300 W x 1 à 2 Ω. Sous 12,5 V, les valeurs sont légèrement inférieures (160/210/270 W).
Quel fusible utiliser pour l'installation ?
Un fusible ou disjoncteur de 30 A est recommandé, installé à moins de 45 cm de la connexion positive de la batterie. Pour les applications marines, la distance est réduite à 18 cm selon les normes ABYC/NMEA.
Comment câbler l'alimentation et la masse ?
Utilisez un câble de cuivre de section minimale 4 AWG (ne pas utiliser d'aluminium plaqué cuivre). Connectez le +12 V à la borne +12 VDC, la masse à la borne GND (borne négative de la batterie) et le fil Remote à un signal +12 V commuté (allumage ou sortie remote de l'autoradio).
Comment régler la sensibilité d'entrée (Input Sens.) ?
Déconnectez les haut-parleurs, réglez la source au 3/4 du volume, lisez une onde sinusoïdale (50 Hz pour subwoofer) et mesurez la tension CA aux sorties avec un voltmètre. Ajustez Input Sens. jusqu'à obtenir la tension cible selon l'impédance (ex. 38,3 V pour 4 Ω). Ne dépassez jamais cette valeur pour éviter la distorsion.
Quels sont les modes de mise sous tension (Turn-On Mode) ?
Trois modes : 'Remote' (commande par fil +12 V), 'Offset' (détection de tension continue sur les entrées) et 'Signal' (détection de signal audio). Le mode Remote est recommandé pour la plupart des installations.
Comment configurer le filtre passe-bas ?
Le sélecteur 'LP Filter Mode/Slope' permet de choisir Off (pas de filtre), 12 dB/octave ou 24 dB/octave. Utilisez le bouton 'Filter Freq. (Hz)' pour régler la fréquence de coupure entre 50 Hz et 500 Hz. Pour un subwoofer, une fréquence autour de 80 Hz est courante.
Que signifient les voyants d'état ?
Vert clignotant : démarrage (sortie coupée). Vert fixe : fonctionnement normal. Rouge : surchauffe (sortie réduite). Orange : surintensité (sortie coupée, un bruit de tic-tac peut être audible). Éteint : sous-tension (<10 V sur le fil Remote ou batterie).
Puis-je utiliser cet amplificateur avec des haut-parleurs de 1 Ω ?
Non, l'impédance minimale recommandée est de 2 Ω. L'utilisation d'une charge de 1 Ω n'est pas conseillée et pourrait endommager l'amplificateur.
Où installer l'amplificateur dans le véhicule ?
Choisissez un endroit sec et bien ventilé, à l'abri des projections d'eau (ne pas immerger). Évitez le compartiment moteur, les zones de chaleur extrême et les endroits exposés aux éléments. Assurez-vous qu'il n'y a pas d'obstacles derrière les surfaces de montage avant de percer.
Comment connecter la commande de niveau à distance (HD-RLC) ?
La commande à distance (optionnelle) se branche sur la prise 'Remote Level Control' (broche 3 sur le schéma). Elle permet de réduire le volume du subwoofer de 0 à -infini (sourdine). Utilisez le modèle HD-RLC ou MHD-RLC compatible.

Questions des utilisateurs sur XDM3001 JL Audio

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice XDM3001 - JL Audio et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XDM3001 de la marque JL Audio.

MODE D'EMPLOI XDM3001 JL Audio

  • L'installation nécessite des outils et des équipements de sécurité appropriés. Une installation par un professionnel est recommandée.
  • Ce produit résiste à l'eau. Ne pas l'immerger ni le soumettre à un jet d'eau à haute pression.
  • Avant l'installation, éteindre le système audio et débrancher la batterie de ce dernier.
  • Installer si possible le produit dans un endroit sec et bien ventilé afin d'éviter toute interférence avec les systèmes installés en usine. En l'absence d'environnement sec, installer le produit dans un endroit qui n'est pas exposé à de fortes projections.
  • Ne pas installer dans le compartiment moteur, dans des zones de chaleur extrême ou dans des endroits où il sera directement exposé aux éléments.
  • Avant de procéder au découpage ou au perçage, vérifier l'absence d'obstacles potentiels derrière les surfaces de montage.
  • Éloigner soigneusement tous les câbles des pièces mobiles et des bords tranchants. Fixer les câbles à l'aide d'attaches ou de serre-câbles et utiliser des passe-câbles et des faisceaux de câbles, si nécessaire, pour les protéger des bords tranchants.

Considérations relatives à la sécurité

  • Utiliser ce produit avec des systèmes électriques de 12 V à masse négative. Ce produit n'est ni certifié ni approuvé pour une utilisation en avion.
  • Fixer solidement ce produit pour éviter tout risque de dommages ou de blessures graves.
  • Un fusible (ou un disjoncteur) approprié au niveau du fil d'alimentation principal est essentiel pour la sécurité du véhicule/bateau et doit être installé à moins de 45 cm (18 po) de la connexion positive de la batterie.
  • Pour les applications ABYC et NMEA, une protection du circuit est requise à moins de 18 cm (7 po) de la batterie, à moins que le câble ne soit dans un coffret ou un conduit.
  • Écouter le système audio à un volume adapté aux conditions de fonctionnement et à votre audition.

Connexions

JL Audio XDM3001 - Connexions - 1

text_image XOM300/1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80
Connexion Description Remarques
1+12 VDC(+12 VCC)Connexion d'alimentation positive (+12 V)
Ground (Massel) Connexion de masse (GND) négative • Cable 4 AWG (requis)
Remote(À distance)Connexion d'activation positive (-12 V)
2CH. 1 Input(Entrée canal 1)Signal d'entrée gauche, RCA noir
CH. 2 Input(Entrée canal 2)Signal d'entrée droit, RCA rouge
Prout 1 (Sortie préamplifiée 1)Signal préampli × pass-through × gauche, RCA noir
Prout 2 (Sortie préamplifiée 2)Signal préampli × pass-through × droit, RCA rouge
3RemoteLevel Control(Commande de niveau à distance)Connexion du contrôleur de niveau à distance (facultatif)(HD RLC ou MHD RLC)
4Mono Subwoofer Output (Sortie subwoofer mono)Sortie subwoofer positive (-)
Sortie subwoofer positive (-)
-Sortie subwoofer négative (-)
-Sortie subwoofer négative (-)

Boutons de réglage

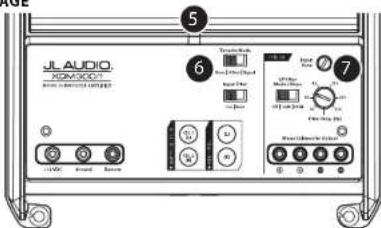

JL Audio XDM3001 - Boutons de réglage - 1

text_image JL AUDIO XOMATO RIOVAN 2016 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100
Bouton de réglage(Fonction)Réglage Description
5Voyant d'état(indique l'état de fonctionnement)Vert clignatantL'amplificateur est en cours de démarrage, la sortie audio est coupée.
Vert Altumé et fonctionnement normal, sortie audio active
RougeMode sécurisé activé condition de surchauffe, sortie audio récluite• Revient à la position normale lorsque la température revient à un niveau sûr.
Orange (juillet)Mode sécurisé activé, condition de surintensité, sortie audio coupée• Buit de tictac ou bruit sound répétatif audible possible au niveau de la sortie• Verifiez qu'il n'y e pas une faible impédance ou un court-circuit entre le haut-parleur et le fil.
Voyants élémentsL'amplificateur s'étoint (inopération), condition de tension fallée.• Se produit lorsque la tension de la batterie ou de la mise sous tension à distance tonbée en dessous de 10 V.• Revient au fonctionnement normal lorsque la tension monte au-dessus de 11 V.
6Turn On Mode (Mode de mise sous tension)(configure la méthode d'activation)Remote(À distance)Mise sous tension à distance +12 V (consellée)• Commande par un circuit +12 V communé ou par la sortie de mise sous tension de votre unité source/interface OEM.
OffsetDétention d'offset CC (Automatique)• S'allume en détectant la présence d'un point signal continu dans les sorties audio OEM et s'éteint une fois le signal supprimé.
SignalDétention de signal (automatique)• S'allume en détectant les signaux audio OEM × full-range × et s'éteint en l'absence de signal (dans les 30 secondes).
Input Filter(Filtre d'entrée)(configure l'application du filtre d'entrée)Car(Volturn)À sélectionner pour la plupart des installations (automobiles ou marines)
Boat(Bateau)À sélectionner en cas d'interférences avec les interrupteurs'appareils mécaniques à courant élevé
7Input Sens.(Sens. d'entrée)(règle l'éluge d'entrées)VariablePermet de faire correspondre la tension de sortie de l'unité source avec les entrées de l'amplificateur.Voir l'Annexe A pour plus de détails.
LP Filter Mode/Slope(Mode filtre passe-bas/Ponto)(configure le filtre passe-bas et la pante)Off(Désactive)Annulation du filtre : permet la totalité de la plage de fréquences préventes aux entrées.
12 dBAtténue les fréquences au dessus de celle du cadran × Filter Freq. (HZ) ×, à un taux de 12 dB/octave.
24 dBAtténue les fréquences au dessus de celle du cadran × Filter Freq. (HZ) ×, à un taux de 24 dB/octave.
Filter Freq. (Hz) (Frég. de filtre) (trôle la fréquence de coupure du filtre passe-bas).VariablePermet de régler la fréquence de coupure du filtre actif passe-bas, de 50 Hz à 500 Hz / 12 dB par octave.

Réglage du niveau de sensibilité d'entrée

Suivez les étapes ci-dessous pour régler la sensibilité d'entrée de chaque paire de canaux de l'amplificateur afin d'obtenir un équilibre global du système.

Matériel nécessaire

• Voltmètre CA numérique
• Test d'ondes sinusoidales enregistrées à un niveau de référence de 0 dB FS dans la plage de fréquences à amplifier. N'utilisez pas de tonalités de test atténuées (10 dB, -20 dB, etc.).Applications canaux/amplificateur « full-range »: 1 kHzApplications canal/amplificateur de subwoofer : 50 Hz
• Selon le type d'unifié source, l'onde sinusoidale peut être lue via un CD, une clé USB, un lecteur multimédia portable ou une source audio Bluetooth". Veiller à désactiver tous les modes EQ/DSP de votre lecteur multimédia portable pendant le réglage du niveau.

Procédure en neuf étapes

1. Déconnectiez les haut-parleurs des connecteurs de la sortie haut-parleur de l'amplificateur.
2. Déactivez tous les traitements (basses/aigus, niveau sonore, correction, etc.) sur l'unité source, les processeurs (le cas échéant) et l'amplificateur.Réglez la commande d'atténuateur sur la position du milieu et sa commande de niveau de subwoofer à un niveau maximum de 3/4.
3. Tournez le bouton de réglage « Input Sens. » complètement vers le bas.
4. Réglez le volume de l'unité source au 3/4. Cela permettra un chevauchement des gains raisonnable avec un découpage modéré à plein volume.
5. À la aide du tableau ci dessous, déterminez la tension cible pour le réglage de la sensibilité d'entrée en fonction de l'impédance nominale du système de haut-parleur connecté aux sortées de l'amplificateur.
6. Verifiez que vous avez déconnecte les haut-parleurs avant de poursulvie. Lisez une piste présentant une onde sinusoidale appropriée (dans la plage de fréquence à amplifier) au 3/4 du volume de l'unité source.
7. Connectez le voitmètre CA aux connecteurs de sortie de haut-parleur de l'amplificateur.Velliez à tester la tension au niveau des bornes adéquates (+ et -).
8. Augmentez la valeur du bouton de réglage « Input Sens. » jusqu'à ce que la tension souhaitée apparaisse sur le voitmètre.
9. Une fois que vous avez réglé chacune des sections de canal à son niveau maximal de sortie à faible distorsion, reconnectez le ou les haut-parleurs. La valeur des boutons de réglage « Input Sens. » peut maintenant être réduite si une atténuation de l'amplificateur est nécessaire pour obtenir l'équilibre système souhaité.
IMPORTANT I• N'augmentez la valeur du réglage « Input Sens. » pour aucun canal ou aucune paire de canaux d'amplificateur du système au-delà du niveau maximal établi dans le cadre de cette procédure. Cette manipulation entraînera une distorsion audible et causera d'éventuels dommages aux haut parleurs.• Il sera nécessaire de régler à nouveau la valeur du réglage « Input Sens. » si une amplification par égaliseur est activée après avoir régler la valeur de « Input Sens. » avec cette procédure. Cela s'applique à l'importe qui circuit d'amplification d'égaliseur, y compris aux commandes de tonalité de l'unité source ou aux circuits de d'égalisation. Les coupures d'égalisation ne nécessient aucun réajustement.
Impédance nominale Tension CA clible
4 Ω 38,3 V
3 Ω 27,1 V
2 Ω 24,5 V
1 Ω non conséillé

SPÉCIFICATIONS TECHNIQUES

Section de l'amplificateur
Topologie de l'amplificateurClasse D ultra-rapide NexDTM
Type d'alimentation électriqueCommutateur MOSFET non régulé
Section minimale du câble d'alimentation/de masse en cuivre4 AWG(Remarque : un fil d'aluminium plaqué cuivre/CCA n'est pas recommandé.)
Fusible recommandé 30 A
Puissance RMS nominale à 14,4 V,< 1% de THD + bruit200 W x 1 à 4 Ω 250 W x 1 à 3 Ω 300 W x 1 à 2 Ω
Puissance RMS nominale à 12,5 V,< 1% de THD + bruit160 W x 1 à 4 Ω 210 W x 1 à 3 Ω 270 W x 1 à 2 Ω
Réponse de fréquence 1 Hz à 1 kHz (+0,-1 dB)
Rapport signal/bruit(pondéré A, bande passante de bruit 20 Hz à 20 kl-iz)> 100 dB par rapport à la puissance nominale, > 80 dB par rapport à 1 W
Facteur d'amortissement > 120 / 50 Hz à 4 Ω, > 60 / 50 Hz à 2 Ω
Section de l'entrée
Nombre d'entrées 2 (Une paire stéréo)
Type d'entrée Equillibrée-différentielle avec prises d'entrée RCA
Plage de tension d'entrée 200 mV - 4 V RMS
Traitement des signaux
Type de filtre Actif, 12 dB ou 24 dB/octave, passe-bas, (50 à 500 Hz), désactivable
Remote Level Control(Commande de niveau à distance)HD-RLC ou MHD-RLC (facultatif). Sourdine complète jusqu'à 0 dB.
Dimensions
L x P x H174 mm x 180 mm x 52 mm (6,85 po x 7,09 po x 2,05 po)

En raison d'un développement permanent de nos produits, toutes les caractéristiques sont susceptibles d'être modifiées sans préavis.

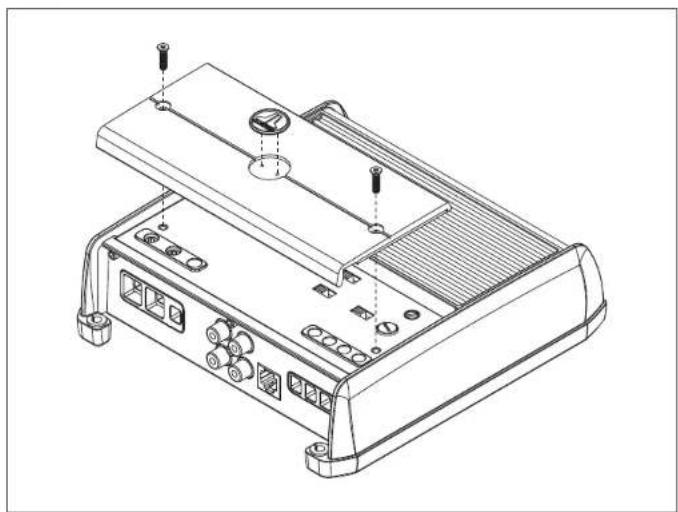

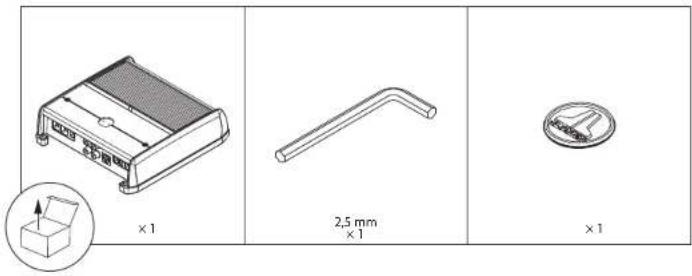

JL Audio XDM3001 - Réglage du niveau de sensibilité d'entrée - 1

text_image ×1 2,5 mm ×1 ×1

JL Audio XDM3001 - Réglage du niveau de sensibilité d'entrée - 2
