DTC 1200 - Fotocamera MINOX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fotocamera di sorveglianza (trappola fotografica)
Marca	Minox
Modello	DTC 1200
Dimensioni (A x L x P)	Circa 140 x 95 x 57 mm
Peso (senza batterie)	400 g
Alimentazione	12 batterie LR6 (AA) 1,5 V o 12 accumulatori NiMH 2000 mAh; adattatore esterno 6 V, 2 A min.
Sensore d'immagine	1/3", CMOS 3 megapixel
Risoluzione foto	3 MP (2048 x 1536), interpolazione fino a 20 MP
Risoluzione video	Full HD 1080p (30 fps), HD Ready 720p (30 fps), WVGA (30 fps)
Obiettivo	F/1.8, FOV 58°, filtro IR automatico
Portata del flash IR	Fino a 15 m (60 LED a infrarossi)
Distanza di attivazione	Fino a 20 m
Tempo di attivazione	Circa 0,6 s
Angolo di rilevamento del sensore	40°
Display	Display a colori TFT LCD 2"
Memoria	Scheda SD/SDHC/microSD fino a 32 GB, classe 10
Connettività	4G LTE (bande B1, B3, B5, B7, B8, B20, B38, B40, B41), micro-USB 2.0, GPS
Applicazioni	Minox DTC 1200 (iOS 11+ / Android 5.1+)
Protezione	IP54 (antipolvere e antispruzzo)
Autonomia in standby	Fino a 6 mesi con 12 batterie AA
Temperatura di utilizzo	da -20°C a +60°C
Manutenzione e pulizia	Pulire con un panno leggermente umido; non immergere in acqua; non usare detergenti aggressivi
Sicurezza	Bloccabile; account utente Minox per impedire usi non autorizzati

Domande frequenti - DTC 1200 MINOX

Come aprire la fotocamera DTC 1200?

Sganciare la chiusura laterale (riferimento 2) per aprire la fotocamera. Assicurarsi di richiudere bene il corpo per mantenere la protezione IP54.

Che tipo di batterie usare e quante?

Usare 12 batterie LR6 (AA) nuove o 12 accumulatori NiMH di almeno 2000 mAh. Rispettare le polarità indicate nell'alloggiamento.

Come inserire la scheda di memoria?

Aprire la fotocamera e inserire delicatamente una scheda microSD/SDHC (fino a 32 GB, classe 10) fino a sentire un clic. Verificare che la protezione da scrittura sia disattivata.

Perché la fotocamera non scatta alcuna foto?

Controllare lo stato delle batterie e sostituirle se necessario. Assicurarsi che una scheda di memoria valida sia inserita e che la protezione da scrittura sia disattivata.

Come collegare la fotocamera al mio smartphone?

Scarica l'app MINOX DTC 1200 (iOS 11+ / Android 5.1+). Crea un account, poi scansiona il codice QR sul coperchio della fotocamera per aggiungerla.

Cosa fare se la fotocamera non invia foto al cloud?

Verifica che la trasmissione dati sia attivata nell'app e che la fotocamera sia in modalità ON. In un nuovo luogo, effettua un invio manuale in modalità SETUP: premi OK > MENU > SEND > OK.

Come orientare la fotocamera per una migliore rilevazione?

Posiziona la fotocamera a circa 1-2 m di altezza. Usa la modalità SETUP e passa davanti all'area da sorvegliare: il LED rosso si accende in caso di rilevamento. Evita rami mobili e superfici riflettenti.

I video vengono visualizzati nell'app?

L'app riceve solo una foto rappresentativa del video. Per accedere ai video completi, recupera i file direttamente dalla scheda SD tramite computer o lettore di schede.

Come pulire la fotocamera?

Spegnere la fotocamera e rimuovere le batterie. Pulire l'esterno con un panno leggermente umido. Non immergere mai il dispositivo in acqua e non usare prodotti aggressivi.

Posso usare la fotocamera all'aperto in caso di pioggia?

Sì, la fotocamera è certificata IP54: resiste a polvere e spruzzi d'acqua. Assicurati che il corpo sia correttamente chiuso e che il tappo della porta 6 V sia in posizione.

MANUALE UTENTE DTC 1200 MINOX

Congratulazioni per l'acquisto della fototrappola MINOX DTC 1200. Le presenti istruzioni per l'uso ti saranno d'aluto a familiarizzare con la gamma di opzioni della fototrappola MINOX DTC 1200 e ad impiegarla in modo ottimale.

Consigli: L'azienda produttrice si è impegnata da ogni punto di vista a redigere le presenti istruzioni per l'uso in modo quanto più completo e accurato possibile. Non si può tuttavia garantire l'assenza di eventuali errori od omissioni nel corso del processo tipografico. Il produttore non risponde né dei danni provocati da tentativi non autorizzati di aggiornare il software, né di eventuali perdite di dati durante la ripanazione. Per favore, salva i tuoi file! L'azienda produttrice non è da considerarsi responsabile della perdita di dati provocata da un apparecchio danneggiato a cause di supporti dati o perfiteriche iteggiliti.

Consigli: Gli accessori forniti in dotazione possono risultare leggermente diversi da quanto descritto. Questo pacchetto potrebbe essere modificato senza preavvisi,

Consigli: Effettua sempre una formattazione della scheda SD. File di altri supporti multimediali possono compromettere il funzionamento. Ulteriori informazioni sugli accessori per la DTC 550 WiFi sono disponibili sul sito internet di MINOX; www.minox.com/zubehoer

INDICE

Introduzione 98

Indice 99

Familiarizza con la fototrappola....100

Vista degli elementi di comando....101

Dotazione 101

Informazioni generali 102

Caratteristiche della fototrappola....103

Prima messa in funzione della fototrappola.... 104

Uso 107

Collegamento al computer 111

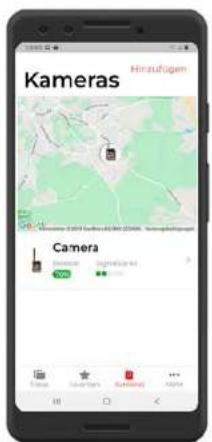

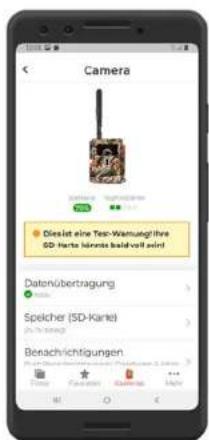

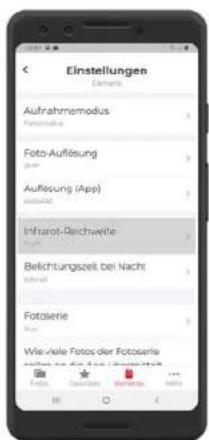

App MINOX DTC 1200 112

Conservazione 115

Pulizia 115

Risoluzione dei guasti....118

Specifiche tecniche 120

FAMILIARIZZA CON LA FOTOTRAPPOLA

■ Standard di trasmissione 4G effettivo
■ Concetto operativo innovativo grazie alla scheda SIM integrata
■ App user-friendly per ricezione e condivisione delle foto trasmesse
■ Sempre nella rete di telefonia mobile ottimale in ogni zona grazie al roaming nazionale
- Numero di immagini illimitato a un prezzo mensile fisso
Salvataggio dati in Germania
■ Funzione GPS per localizzazione esatta della telecamera
■ Caricatore batterie per semplificare la sostituzione delle batterie

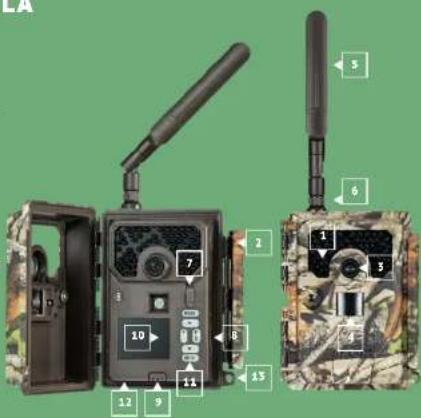

1 | LED a infrarossi
2 | Chiusura comfort
3 | Oblettivo
4 | Sensore di movimento
5 | Antenna
6 | Collegamento dell'antenna
7 | Interruttore della modalità operativa
8 | Slot scheda SD
9 | Sblocco del vano batterle
10 | Monitor di controllo a colori da 2,0"
11 | Pulsanti di comando
12 | Porta da 6 V DC
13 | Foro di bloccaggio

DOTAZIONE

■ Fototrappola MINOX DTC 1200
Antenna radio 4G
Cinghia di fissaggio
■ Scheda MicroSD con adattatore
■ Istruzioni di avvio rapido
■ Avvertenze di sicurezza

Accessori necessari, non forniti in dotazione:

■ 12 batterie di tipo LR6 (AA) 1,5V o batterie NiMH di pari qualità
Smartphone o tablet
■ Un collegamento dati stabile per scaricare l'app

INFORMAZIONI GENERALI

Leggere le istruzioni e conservarle

Le presenti istruzioni per l'uso appartenegono alla fototrappola DTC 1200 (di seguito denominata solo "fototrappola" o "Telecamera"). Sono parte integrante del prodotto e contengono informazioni importanti su messa in funzione, manipolazione e smaltimento. Prima di utilizzare la fototrappola, leggi accuramente le istruzioni per l'uso, in particolare le indicazioni di sicurezza. La mancata osservanza delle presenti istruzioni d'uso può provocare perdite di deti o danni alla fototrappola. Le istruzioni d'uso si basano sulle norme e disposizioni vigenti nell'Unione Europea. All'estero, osserva anche le direttive e le norme specifiche del Paese. Conserva le istruzioni per l'uso per poterle utilizzare in un momento successivo. Se cedi la fototrappola a terzi, è indispensabile consegnare anche le presenti istruzioni per l'uso. La fototrappola può essere azionata mediante un adattatore di rete esterno da 6 V e almeno 2 A.

Nello stato saldamente chiuso e con cappuccio protettivo applicato, la fototrappola è protetta da polvere e spruzzi d'acqua e può essere utilizzata in ambienti esterni.

La fototrappola è un dispositivo elettronico informatico e serve alla sorveglianza interna ed esterna.

Esempi:

Fototrappola per la caccia.

■ per l'osservazione di animali o eventi,

102 103102 103

■ videocamera di sicurezza per la casa o l'ufficio,
■ Sorveglianza di ambienti interni ed esterni, in cui è necessaria la dimostrazione di una violazione.

La fototrappola è destinata esclusivamente al settore privato e non a quello industriale. Utilizza la fototrappola solo come descritto nelle presenti istruzioni per l'uso. Qualsiasi altro utilizzo è da considerarsi non conforme e può provocare danni materiali o perdite di dati. Il produttore o rivenditore declina qualsiasi responsabilità per danni provocati da uso scorretto o non conforme e per modifiche non consentite.

Spiegazione dei simboli

i simboli e le parole chiave seguenti vengono utilizzati nelle presenti istruzioni per l'uso, sul dispositivo o sulla confezione.

PERICOLO!

Questo/a simbolo/parola chiave segnata un pericolo con un livello di rischio elevato che, se non evitato, provoca la morte o lesloni gravi.

ATTENZIONE!

Questa parola chiave segnata possibili danni materiali.

6V-2A

La fototrappola può essere azionata mediante un adattatore di rete esterno da 6 V e almeno 2 A.

- C +

Per quanto riguarda questo simbolo si può trattare di un con- nettore cavo, con polarità positiva al centro.

IP54

IP54 Nello stato saldamente chiuso e con cappuccio protettivo applicato, la fototrappola è protetta da polvere e spruzzi d'acqua e può essere utilizzata in ambienti esterni.

■ ■ ■

I prodotti dotati di questo simbolo vengono azionati a corrente continua.

CARATTERISTICHE DELLA FOTOTRAPPOLA

■ Sensore CMOS 3 Megapixel
- Immagini a colori di giorno e immagini in bianco e nero di notte.
Fino a 6 mesi di funzionamento in standby.
Angolo di rilevamento più ampio e tempo di reazione più rapido della fototrapola.
Comando tramite App
■ Trasmissione dati immagine e modifiche delle impostazioni tramite LTE in Minox Cloud.
Invito di osservatori aggiuntivi alla tua fototrappola tramite codici di invito
Scheda SIM integrata
Impiego a temperature estreme comprese tra -20°C a +60 °C
- Misure compatte – adatte per impiego in posizioni nascoste. - Tempo di scatto rapido.
■ Protezione da polvere e spruzzi d'acqua secondo IP54.
■ Semplicità di montaggio su pareti, soffitti, alberi o simili.
■ Semplicità di orientamento della fototrappola.
■ Marca temporale riportata su immagini e video.
■ Bloccabile
Allarme in caso di livello batteria basso.
■ Registrazione audio tramite il microfono integrato,
- Semplicità di sostituzione batterie tramite caricatore estraibile.
Finché la fototrappola è collegata al tuo account Minox, nessuno può utilizzare la videocamera.

PRIMA MESSA IN FUNZIONE DELLA FOTOTRAPPOLA

Verificare la dotazione

PERICOLO!

Pericolo di soffocamento per bambini che giocano con la pellicola d'imballaggio.

Non consentire ai bambini di giocare con la pellicola d'imballaggio. Mentre giocano potrebbero restare impigliati e soffocare.

1. Togliere la fototrappola dall'imballaggio e rimuovere eventuali pellicole protettive da quest'ultima

2. Controlla se la consenza è completa

3. Controlli se la consegna e completa Fototrappola MINOX DTC 1200

Antenna radio 46

Inizio di fiscaolo

ingma in assaggu

heda MicroSD con adattatore

Istruzioni di avvio rapido

avertenze di sicurezza

1. Controlla che la fototrappola o i singoli componenti non presentino danni. In tal caso non utilizzare la fototrappola. Rivolgiti al produttore attraverso l'indirizzo riportato sulla guida rapida.

Inserimento batterie e scheda di memoria

Il vano delle batterie e quello della scheda di memoria si trovano all'interno della fototrappola. (8 | 9)

Apertura della fototrappola

Sganciare la chiusura laterale, per aprire la fototrappola.(2)

Inserimento o sostituzione della batteria/accumulatori

- Prima dell'inserimento delle batterie/degli accumulatori, assicurati che i contatti nel vano batterie e sulle batterie/accumulatori stesse/i siano puliti e intatti. All'occorrenza puliscili, - Impiego di batterie non ricaricabili;

Usa batterie di tipo LR6 (AA).

Impiego di batterie ricaricabili (accumulatori): Al posto di batterie di tipo LR6 (AA) puoi utilizzare batterie ricaricabili (accumulatori) con le stesse caratteristiche tecniche da 2000 mAh o superiori. Si raccomandano accumulatori NiMh a bassa autoscarica.

Premere il pulsante "EIECT" sul bordo inferiore ed estrarre il caricatore delle batterie dal basso. (9)

Dal vano batterie, estra i innanzitutto le batterie eventualmente presenti. Inserlci 12 batterie completamente cariche. Durante l'inserimento, verifica che la polarità delle batterie corrisponda a quella indicata per clascuna batteria nell'apposito vano. Vengono utilizzate 8 batterie sul lato anteriore del caricatore e 4 sul lato posteriore.

■ Reinserire il caricatore delle batterie nel vano finché non si innesta con un clic.

Se la tensione delle batterie è bassa, sullo schermo della videocamera compare il messaggio "batteria quasi scarica". Sostituisci tutte le batterie con batterie nuove.
- Controlla con regularità le batterie/gli accumulatori. Sostituisci batterie vecchie o scariche.
Se pensi di non utilizzare la fototrappola per un periodo protungato, rimuovi le batterie, per evitare che da esse fuoriesca del liquido.

Inserimento della scheda di memoria

■ Apri la fototrappola e spegnila. (2 | 7)
- Controlla la protezione da scrittura della scheda SD. Ev. spini il regolatore scorrevole dal basso verso l'alto (in direzione dei contatti gold), per eliminare la protezione da scrittura.
- Con cautela, spingi la scheda SD fino a battuta nell'apposito scomparto finché s'innesta con un clic. (8)
Se desideri fare una foto o registrare un vídeo ed è attivata la protezione da scrittura della scheda SD, in modalità SETUP, il display mostra "Scheda protetta". In tal caso, rimuovi la scheda SD e spingi il regolatore a cursore dal basso verso l'alto. Attenzione! Assicurati che la protezione da scrittura della scheda SD sia disattivata. In caso contrario, la fototrappola non effettua riprese.
Per toqliere la scheda SD, premi brevemente sull'estremit sporgente della scheda SD. La scheda SD verrà poi espulsà in parte. Estrai la scheda SD.
- Sono supportate schede di memoria SD/SDHC e microSD, SDHC con una capacità fino a 32 GB.

Usa solo schede di memoria di classe di velocità 10 (Classe 10). Schede con una velocità inferiore possono provocare errori.
Foto e video possono essere realizzati esclusivamente con scheda di memoria inserita.
Ti raccomandiamo di formattare la scheda di memoria prima di inserita. N.B.: Durante la formattazione, i dati eventualmente presenti sulla scheda di memoria andranno persi. Prima di procedere, salva i tuoi dati su un computer.

Chiusura della fototrappola

ATTENZIONE!

La protezione contro polvere e spruzzi d'acqua è garantita solo se la fototrappola è completamente chiusa.

Assicurati che la fototrappola sia chiusa e bioccata corret tamente.
■ Assicurati che il cappuccio protettivo della porta da 6 V DC sla chiuso. (12)
Assicurati che la guarnizione sia correttamente posizionata come bordo all'interno della parte anteriore della videocamera. Ev. riposiziona la guarnizione nella posizione giusta.
Richiudi la fototrappola.
■ Aggancia la chiusura nel supporto sul coperchio.(2)
Premi poi la chiusura verso il basso.

Fissa un lucchetto (non fornito in dotazione) al foro di chi-sura, per chiudere le due metà della fototrappola. (13)

Alimentazione esterna

Oltre al funzionamento a batteria/accumulatore la fototrappola può essere alimentata elettricamente in modo permanente anche tramite un adattatore di rete esterno (non furnito in dotazione). Occorre un adattatore di rete da 6 V e almeno 2 A, che disponga di un connettore cavo con diametro esterno de 4 mm e un diametro interno da 1,5 mm (polo positivo interno, polo negativo esterno). Le batterie ricaricabili non possono essere caricate nella fototrappola tramite un'alimentazione esterna. Colegando la fototrappola a un'alimentazione esterna, la protezione IP-54 non viene mantenuta.

■ Apri il cappuccio protettivo della porta da 6V DC. (12)
Collega l'adattatore di rete esterno alla porta da 6V DC.

Fissaggio della cinghia di montaggio

Scegli un luogo d'installazione in cui la fototrappola non sia esposta direttamente alla radiazione solare.
Assicurati che nel raggio d'azione del sensore non vi siano rami. In alcuni casi, rami mossi possono indurre riprese indesiderate.
Utilizza la cinghia di montaggio per fissare la fototrappola su un albero o altro oggetto.
Inserisci la cinghia di montaggio nei supporti per albero
Fissu la fototrappola ad es, a un albero e infila la cinghia nella fibbia di chiusura.
Tendi la cinghia, finché la videocamera avrà una tenuta salda e blocca il coprigiunto della chiusura della cinghia.
Tira la linguetta della fibbia di chiusura, per sganciare nuovamente la cinghia di montaggio.

USO

Interruttori delle modalità
Modalità Funzione

OFF (Modalità OFF)	La fototrappola è completamente disattivato.
SETUP (Modalità di prova)	Poui avviare riprese nella modalità di prova e riprodutie (vedere più in basso nel capitolo "Uso") L'immagine dai vivo può essere utilizzate per orientare la videocamera. Le impostazioni della videocamera possono essere modificate solo tramite l'App.
ON (Modalità live)	La fototrappola viene attivata per effettuare riprese autonome (modalità Live).

Pulsanti di comando

Imposta l'interruttore Modalità su SETUP, per attivare la fototrappola e il display. Il LED rosso nella finestra corrispondente si illumina brevemente quando il sensore rileva un movimento.(1 | 7)
Tramite i tasti di comando è possibile visualizzare le impostazioni attuali della videocamera, osservare le foto sulla scheda SD e caricare manualmente una foto nel Minox Cloud. (11)
N.B.: Può essere inviata solo una foto, se la fotocamera è stata

collegata tramite l'App al tuo account Minox e la trasmissione dati è attivata.

À tal fine sono disponibili i pulsanti di comando seguenti:

Pulsanti di comando Funzionamento

MENU Menu Impostazioni
SHOT >	Registrazione manuale di un'immagine
OK >	Passa alla modalità Riproduzione

Per spegnere di nuovo la fototrappola, posizionare l'interruttore delle modalità su OFF. Il simbolo della batteria sul display seg nala la potenza batteria disponibile.

Modalità setup

Nella modalità di Setup, con la fototrappola puoi effettuare riprese fotografiche e video manuali e rivedere le riprese già effettuate. In tal modo può orientare meglio la fototrappola nel luogo d'impiego e controllare la trasmissione delle immagini.
- Spingi l'Interruttore Modalità della fototrappola nella posizione di SETUP.
Premi il pulsante SHOT per avviare una ripresa.
■ Premi il pulsante OK per guardare la ripresa

Premi il pulsante MENU per accedere alle impostazioni ampliate.

■ Seleziona SEND per inviare la foto al tuo account utente del cloud Minox.

Modalità di riproduzione

In modalità SETUP, premi il pulsante OK per accedere alla modalità Riproduzione. Di seguito viene fornita una descrizione dei pulsanti di comando nel menu Riproduzione.

Pulsanti di comando	Funzionamento
OK. Esci dalla modalità Riproduzione
MENU Richiama impostazioni ampliate
▲	Sfoglia in avanti le riprese effettuate.
▼	Sfoglia incletro le riprese effettuate.

Impostazioni ampliate

In modalità Riproduzione, premi il pulsante MENU per accedere alle impostazioni ampliate. Di seguito viene fornita una descrizione dei pulsanti di comando nelle impostazioni ampliate.

Pulsanti di comando Funzionamento

OK Seleziona una voce del menu
MENU Esci da impostazioni ampliate (EXIT)
▲	Sfoglia le voci del menu
▼	Sfoglia le voci del menu

Trasmissione delle foto attualmente selezionate (SEND)

Con i pulsanti freccia val alla voce del menu SEND e selezionala con il pulsante OK, per inviare la foto attualmente selezionata al Minox Cloud.

Diagnosi

Con i pulsanti freccia val alla voce del menu DIAGNOSI e selezionala con il pulsante OK, per sottoporre la fototrappola a un autotest. Al termine della diagnosi, nella scheda SD viene memorizzato un file che può essere messo a disposizione dell'assistenza clienti Minox per ulteriori analisi, senza dover spedire la fototrappola.

Cancellazione delle riprese

Con i pulsanti freccia val alla voce del menu DELETE ONE o DELETE ALL e selezionala con il pulsante OK, per cancellare la foto attualmente selezionata (ONE) o tutte le riprese (ALL) dalla scheda SD.

Riprese notturne

Nelle riprese notturne, I LED a infrarossi sul lato anteriore della fototrappola forniscono la luce necessaria per potente effettuare. La fototrappella utilizza a tai fine LED a infrarossi con una lunghezza d'anda elevata per contenere li più possibile la percentuale di luce rossa. Il numero di LED a infrarossi presenti produce un angolo del fascio di luce elevato, consentendo così di poter effettuare riprese notturne a una distanza compresa tra 3 m e 15 m senza sovraesposizione dell'oggetto. Ci gli oggetti riffettenti possono tuttavia provocare una sovraesposizione entro questa portata (ad es. cartelli stradali). N.B.: Le riprese notturne vengono realizzate in bianco e nero.

Principio di funzionamento del sensore di movimento

Non appena animali selvatici o altri oggetti entrano direttamente nel campo di rilevamento del sensore di movimento, la fototrappola si attiva automaticamente e inizia le riprese fotografiche e/o video. Nel caso in cui dopo il rilevamento di un movimento non ne venga individuato nessun altro per un minuto (impostabile nel menu della App), la fototrappola ritorna in modalità Standby.

Vantaggi dei sensori di movimento

Non appena il sensore di movimento rieva animali selvatici, la fototrapola si attiva e inizia a effettuare le riprese. Il periodo tra l'attivazione e l'inizio della ripresa viene indicato con "tempo di scatto". Se gli animali selvatici passano molto velocemente, è possibile che sull'immagine si veda solo la parte posteriore del

corpo o persino nulla. Tuttavia, grazie all'angolo di rilevamento di 50º della fototrappola e alla velocità di scatto di 0,6 secondi, questo problema viene praticamente del tutto risolto.

Avvio delle riprese (modalità live)

L'applicazione standard della fototrappola è la cosiddetta modalità Live. In questa modalità, le riprese vengono avviate tramite il sensore di movimento secondo necessità o periodicamente secondo un programma fisso (con impostazione corrispondente nell'Apo).

Spingi l'interruttore Modalità nella posizione ON, per avviare la modalità Live, il LED di stato rosso sul lato anteriore della fototrappola lampeggia per circa 30 secondi, poi la fototrappola passa alla modalità Live.

Orientamento della fototrappola

La modalità di prova (posizione interruttore SETUP) è molto utile per calcolare l'angolo di rilevamento ottimale e la portata del sensore di movimento nella scena.

Spingi l'interruttore Modalità nella posizione di SETUP.
Fissa la fototrappola a ca. 1 - 2 m di altezza su un albero e orientata nella direzione desiderata.
Blocca la fototrappola.
A questo punto passa lentamente da un lato della zona visualizzata all'altra. Spostati parallelamente alla fototrappola. Testa angoli e distanze diverse.
Se il LED rosso sul lato anteriore della fototrappola si accen-
de, significa che sei stato rilevato dal sensore di movimento.
In questo modo può trovare la posizione migliore in cui orientare la fototrappola.

Nella modalità Live non viene fornita nessuna indicazione LED. Per evitare segnati erati e quindi riprese Inutiti, osserva anche le indicazioni relative al luogo d'installazione riportate nel capitolo "Fissaggio della cinghia di montaggio". L'orientamento ot timale avviene in direzione nord o sud. Il campo di rilevamento del sensore di movimento e della lente è di ca. 50°.

I risultati migliori con la MINOX DTC 1200 si ottenegono a una distanza di ca, 5 m. La messa a fuoco della videocamera è orientata su questa distanza. Assicurati inoltre che la fototrappola sia orientata all'altezza giusta rispetto al punto da osservare. In caso di necessità, incina leggermente la fototrappola così

110 111110 111

da orientarla in modo ottimale. La fototrappola è conforme al grado di protezione 54. La fototrappola è protetta da potvere e spruzzi di acqua e può pertanto essere impiegata indipendentemente dalle condizioni atmosferiche.

Formato dati

La fototrappola memorizza foto e video nella scheda di memoria in una carcella denominata "DCIM". Alle foto viene assegnato un nome file con suffisso "JPG" (Esterpio: JMAC_0010.JPG), ai video viene assegnato il suffisso "AVI". In modalità SETUP puoi utilizzare il cavo USB in dotazione per trasferire file sul computer. In alternativa puoi inserire la scheda di memoria in un lettore di schede. I file video possono essere riprodotti con la maggior parte dei programmi standard come Windows Media Player, Quick-Time, ecc.

Tramise cavo USB è possibile collegare la fototrappola a un computer.

Imposta la videocamera in modalità Setup
Inserisci un cavo micro USB d'uso commerciale nella presa micro USB della videocamera e poi l'estremità USB standard nel computer.
La fototrappola passa automaticamente alla modalità USB ("Mass Storage").
A questo punto la fototrappola viene installata sul computer come unità disco supplementare denominata "5D".
Fai doppio clic su questa unità disco e li trovera la cartella "DCIM".
Le foto e i video registrati sono contenuti nelle sottocartelle della cartella "DCIM".
I file di foto e video possono essere copiati o spostati sul computer.

Sui PC MAC, verrà creata una nuova unità disco sul desktop. Facendo clic su questa unità disco, viene avviato il finder.

Requisiti del sistema

Windows®

Hardware: Pentium® III o superiore

Memoria di lavoro: 512 MB RAM

Memoria a disco fisso; 1 GB disponibile

Risoluzione schermo: 1.024 × 768 o superiore

Porta: Porta USB 2.0 libera

Macintosh

Hardware: PowerPC G3/G4/G5

Sistema operativo: 05 10.3.9 o sistema più recente

Memoria di lavoro: 512 MB RAM

Memoria a disco fisso: 1 GB disponibile

Risoluzione schermo: 1.024 × 768 o superiore

Porta: Porta USB 2.0 Libera

Smartphone

IOS: IOS 11 o superiore

Android: Android 5.1 o superiore

APP MINOX DTC 1200

Android

105

È possibile sfruttare la gamma di funzioni completa solo in combinazione con l'app "MINOX DTC 1200".

Carica l'App gratuita "MINOX DTC 1200" sul tuo smartphone, Imposta il tuo account utente Minox personale per l'accesso al Cloud. Se nel menu "videocamera" aggiungi una nuova fototrappola, devi effettuare la scansione del codice QR nel coperchio. In tal modo la videocamera viene aggiunta al tuo account utente Minox e bloccata contro un eventuale "uso da parte di terzi".

Accedi all'utilizzo dei dati, in quanto in mancanza di collegamento dati attivo, non avviene nessuna comunicazione della fototrappola con il Cloud e con la App.

Non appena la trasmissione dati sarà attivata, potral ricevere immagini e modificare le impostazioni. La comunicazione tra App e fotocamera avviene in modo asincrono, ovvero le impostazioni della App vengono memorizzate nel Cloud e trasmesse alla fototrappola solo una volta che questa, attraverso un evento, avrà creato un contatto con il Cloud. Un evento è generalmente rappresentato dall'invio di una foto.

Nota bene! Per le funzioni Cloud, la fototrappola deve trovarsi in modalità Live (interruttore su ON).

Configurazione di una fototrappola nell'app

Dopo l'avvio dell'App, crea un account utente nel Minox Cloud o registrati con il, tuo account utente presistente. Basta fornire nome, cognome e un indirizzo e-mail valida. Nel campo "videocamera", tramite "Aggiungi" più scannerizzare una tua fototrappola. Viene avviata la funzione Scani della App, per poteri effettuare la scansione del codice QR nel toperchio della videocamera. Dopo aver aggiunto con successo il codice QR al tuo account utente Minox, accedi alla pagina delle informazioni per il pagamento, per poteri avviare la trasmissione dati dalla tua fototrappola al Cloud. Tre l'altro, se inviti osservatori aggiuntivi alla tua fototrappola, non dovrai sostenere spese extral N.B.: L'accoppamento al tuo account utente Minox rende la fototrappola inutilizzante da attri. Tale accomplamento viene eliminato soltanto nel momento in cui elimini la videocamera dall'App.

Foto

Con l'opzione "Foto" può accedere alle foto acquisite dalla videocamera. Se, come modalità di ripresa hai selezionato "Video", alla App viene inviata sempre solo una singola foto dal file video. Fino al ritiro in toco, i video rimangono memorizzati sulla scheda SD. La visualizzazione dell'anteprima di foto e video può durare alcuni secondi a seconda del numero di riprese.

112 113112 113

Modifica vista / selezione foto

Attraverso il menu a 3 punti in alto a destra, nella vista Foto ha la possibilità di evidenziare diverse immagini, aggiungerle poi ai preferiti o eliminarle.

Net sottomenu "Modifica vista" puoi selezionare quale videocamera debba visualizzare le tue immagini e secondo quali criteri tali immagini debbano essere classificate.

Preferiti

Qui vengono mostrate le immagini preferite,

...altro

Qui hai accesso ai tuoi dati dell'account Minox e a tutti i documenti giuridicamente rilevanti. Tramite voci del menu corrispondenti puoi entrare in contatto con Minox e ricevere ulteriore supporto.

Videocamere

Qui sono elencate le singole videocamere. Le posizioni GPS, segnalate dalle relative fototrappole, vengono rappresentate graficamente nel segmento superiore.

Attraverso la voce "Agglungi" puoi scegliere se agglungere la videocamera al tuo account Minox (effettua la scansione della tua videocamera) o se con un codice invito desideri unitti a una fototrappola di terzi.

Impostazioni

Premendo una volta le singole videocamere nel menu Videocamere, puoi azionare tutte le impostazioni specifiche delle videocamere, visualizzare e gestire la trasmissione dati, definire un nome per la videocamera, visualizzare lo stato della scheda SD, configurare le notifiche, creare codici invito e anche eliminare nuovamente la tua fototrappola.

Per quanto riguarda le fototrappole in cui figuri come osservatore, puoi soltanto visualizzare le impostazioni, ma non modificarie. Le singole possibilità d'impostazione delle categorie vengono spiegate nel capitolo seguente.

Trasmissione dati

Qui puoi sottoscrivere l'abbonamento per la trasmissione dati, modificario e visualizzare le fatture. Non dimenticare che puoi sfruttare l'intera gamma delle funzioni della fototrappola Minox DTC 1200 soltanto con trasmissione dati attiva.

Memoria (scheda sd)

Informazione sull'occupazione attuale della scheda di memoria utilizzata. Senza o con una scheda di memoria piena, la fotot-rappola non può effettuare riprese, né trasmetterte.

Con l'impostazione "Sovrascrivì" puoi fare in modo che vi sia sempre spazio di memoria sufficiente. Durante la sovrascrittura, le riprese di volta in volta più vecchie vengono all'occorrenza cancellate automaticamente.

Notifiche

Se desideri essere sempre informato sulle nuove riprese e su altri importanti eventi della videocamera, puoi autorizzare le notifiche. Queste possono comparire come notifiche push direttamente nella centrale delle notifiche del tuo telefono cellulare o essere inviate all'indirizzo del tuo account Minox.

Impostazioni

Da qui puoi adattare ovunque comodamente le impostazioni delle riprese. Puoi anche impostare la localizzazione GPS della videocamera e la lingua del menu della videocamera (la lingua visualizzata nella App può essere impostata nel menu "Altro") e puoi informarti sulla capacità di memoria residua della tua scheda SD.

Location

Si tratta delle ultime coordinate GPS registrate della tua fototrappola.

Nome

Visualizzazione e possibilità di modificare la denominazione della tua fototrappola.

Utente

Se desideri invitare utenti aggiuntivi alla tua fototrappola, qui puoi produrre codici di invito e vedere quali osservatori siano già registrati nella tua fototrappola. Naturalmente qui puoi anche eliminare osservatori già invitati.

Cancellazione e sblocco

Se desideri rivendere la tua fototrappola o disattivarla per un qualunque motivo, qui puoi sbloccarla nuovamente.

Ricordati che prima è necessario cancellare l'abbonamento alla trasmissione dati. Poi avrai la possibilità di eliminare la fototrappola dalla tua lista.

ATTENZIONE!

Cancellandola dalla tua lista, tutte le immagini nel Cloud, acquisite dalla tua videocamera, andranno perse. I dati sulla scheda SD vengono conservati.

ATTENZIONE!

Dopo aver eliminato la videocamera, un altro utente potrà effettuare nuovamente la scansione dal coperchio della videocamera e utilizzare la fototrappola come fosse la sua.

CONSERVAZIONE

In caso di non utilizzo, stacca la fototrappola dall'alimentazione elettrica e conservata in un luogo pulito e asciutto, fuori dalla portata dei bambini. Prima della conservazione, rimuovi batterie/accumulatori. Per evitare danni, prima del trasporto imballa la fototrappola nella confezione originale.

PULIZIA

Non utilizzare solventi / detergenti aggressivi, spazzole con setole di metallo o nylon, nonché oggetti per pulizia appuntiti o metallici come coltelli, spatole dure e simili. Possono danneggiare le superfici. Mal mettere la fototrappola in lavastoviglie. Verrebbe distrutta.

1. Prima della pulizia, stacca l'adattatore di rete nel caso in cui la fototrappola venga azionata con un adattatore di rete esterno.
2. Stacca tutti i collegamenti.
3. Rimuovi le batterie/gli accumulatori.
4. Pulisci la fototrappola esternamente con un panno leggermente umido. Poi fai asciugare la fototrappola completamente.

Immagine 1: Creare un profilo

116 117116 117

Imagine 2: Scansiona II codice QR

Imagine 3: impostazioni

Immagine 4: Schermata delle opzioni

Kameras Hirzuflügen Camera OK Cancel OK Cancel OK

Imagine 5: Visualizzazione della posizione

RISOLUZIONE DEI GUASTI

Problema Soluzione

Non si riesce ad accendere la videocamera. Sostituisci tutte le batterie/gli accumulatori con batterie/accumulatori nuove/i (vedere capitolo "Inserimento o sostituzione della batterie/degli accumulatori")
La videocamera non scatta foto/non registrà video.	Controlia le batterie ed ev. sostituiscile. Sostituisci la scheda di memoria.
Le riprese notturne sono troppo scure. Controla che la modalità di risparmio energetico sia stata impostata su "On" e sostituisci le batterie/accumulatori
Vengono scattate solo foto, anche se la fototrappola si trova in modalità "video".	Netta App vedi esclusivamente foto. Anche i video inviano una singola foto esemplificativa alla App. Se desideri accedere ai video, recupera i dati direttamente dalla scheda SD.
Viene visualizzato "batteria quasi scarica". Le batterie sono quasi scariche e devono essere sostituite
Foto senza animali. Assicurati che nel raggio di azione del sensore non vi slano né rami, né altri oggetti che, tramite movimenti, potrebbero portare a riprese errate.
Riprese notturne sovraesposte	Scegli il luogo d'installazione in modo che la fototrappola non venga influenzata da carteili rifletzenti e finestre o simil.

La videocamera non trasmette immagini Controlla se l'attivazione della trasmissione dati nella App e riuscita.

Problema Soluzione

Dopo un cambio di luogo, la videocamera non trasmette nessuna immagine

Se la videocamera ha trovato già una volta una rete forte, cercherà di aggancarsi sempre il per stabilire velocemente un collegamento. Un luogo nuovo può provocare ritardi nella creazione del primo collegamento. Puoi accelerare questa operazione caricando manualmente da una a due immagini. A tal fine puoi intervenire sulla fototrappola come segue: Attiva modalità SETUP > OK > MENU > Send > OK Se presso il luogo attuale, la rete originaria ha un'intensità di segnale troppo basse, viene visualizzato un messaggio di errore corrispondente ("Signai Strength weak"). Ancora una volta, esegui subito il processo di trasmissione manuale. Così la tua fototrappola apprenderà "con le maniere forti" che è presente una nuova rete.

SPECIFICHE TECNICHE

MODELLO DTC 1200
Sensore immagini Sensore - CMOS di 1 / 3" da 3 Megapixel
Risoluzione delle foto	3 MP: 2048 x 1536Interpolazione: 16 MP, 12 MP, 8 MP, 12 MP, 5 MP
Schermo Monitor a colori TFT- LCD da 2"
Supporto per riprese	Schede di memoria SD/SDHC e microSD/ SDHC della classe di velocità 10 (Classe 10) fino 32 GB
Risoluzioni video HD 1080p (30fps), HD Ready 720p (30fps), WVGA (30fps)
Obiettivo F/NO = 1,8; FOV=58°; Filtro IR automatico
Intervallo di fuoco Giorno: 1 m – infinito; Notte: fino a 15 m
Distanza di scatto fino a 20 m
Tempo di scatto ca. 0,6 secondi
Raggio d'azione flash IR 15 m
Tipo di protezione IP IP54 (protetto da polvere e dagli spruzzi d'acqua)
Formati di memoria Foto: JPEG; Video: AVI Motion:JPEG
Porto	Micro-USB 2.0 (USB)
Standard di trasmissione	Fino a 4G
Banda di frequenza	B1, B3, B5, B7, B8, B20, B38, B40, B41
Alimentazione	12 x batterie tipo LR6 (AA); o 12 x batterie NMI= tipo HR6 (AA) a bassa autosca-rica 2.000 mAh; adattatori di rete 6V esterni, min. 2 A

120 121120 121

MODELLO DTC 1200
Tempo di standby	ca. 6 mesi (con batterie da 12 AA)
Misure	ca. 140 mm (alt.) x 95 mm (largh.) x 57 mm (prof.)
Luci	60 LED a infrarossi
Temperatura consigliata per lo stoccaggio:	da -20° a +60°C
Temperatura consigliata per l'utilizzo:	da -20° a +60°C
Peso della fototrappola	400 g (senza batterie)
Angolo di rilevamento	Sensore di movimento: 40°

MINOX

Con riserva di modifiche di costruzione e versione.

Il marchio MINOX è un marchio registrato di MINOX GmbH.

MINOX GmbH
