| Tipo di prodotto | Frigorifero termoelettrico |
| Marca | Dometic |
| Modello | BordBar TB08 |
| Alimentazione | 12 V CC (presa accendisigari) |
| Potenza assorbita | 40 W |
| Contenuto lordo | 15 litri |
| Peso | 5,2 kg |
| Classe climatica | N, T |
| Funzioni principali | Raffreddamento (fino a 20 °C sotto ambientale) e riscaldamento (fino a 65 °C) |
| Protettore di batteria integrato | Arresto a 11,7 V, riaccensione a 13,1 V |
| Display LED | Spie COLD (verde) e HOT (rosso) |
| Fissaggio | Binario passante tra sedile e schienale, cintura addominale |
| Manutenzione e pulizia | Pulire esternamente e internamente con un panno umido; non immergere; sbrinare se inutilizzato a lungo |
| Sicurezza | Istruzioni: non utilizzare se il cavo è danneggiato, niente sostanze esplosive, ventilazione minima 50 mm, non ostruire le prese d'aria |
| Ricambi e riparabilità | Riparazioni solo da un centro assistenza autorizzato; sostituzione fusibile 5 A possibile (presa 12 V) |
| Informazioni generali | Utilizzo mobile: auto, barca, camper. Certificato CE E4 |
Domande frequenti - Bordbar TB08 DOMETIC
Domande degli utenti su Bordbar TB08 DOMETIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frigorifero in formato PDF gratuitamente! Trova il tuo manuale Bordbar TB08 - DOMETIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Bordbar TB08 del marchio DOMETIC.
MANUALE UTENTE Bordbar TB08 DOMETIC
Frigorifero termoelettrico
Istruzioni di montaggio e d'uso .....54
NL
Thermo-elektrische koelbox
Prima della messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e, nel caso in cui il frigorifero portatile venga consegnato a un altro utente, consegnare anche le relative istruzioni.
Il produttore declina ogni responsabilità per danni risultanti da un uso non conforme alla destinazione o da un impiego scorretto.
Indice
1 Spiegazione dei simboli 54
2 Indicazioni di sicurezza 55
3 Dotazione 57
4 Accessori 58
5 Uso conforme alla destinazione.... 58
6 Descrizione tecnica.... 58
7 Impiego 59
8 Pulizia e cura ....61
9 Garanzia ....61
10 Eliminazione dei disturbi. 62
11 Smaltimento 62
12 Specifiche tecniche....63
1 Spiegazione dei simboli
AVVERTENZA!
Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare morte o gravi lesioni.
ATTENZIONE!
Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare lesioni lievi o di gravità media.
AVVISO!
Indicazione di una situazione che se non evitata può provocare danni materiali.
NOTA
Informazioni integranti relative all'impiego del prodotto.

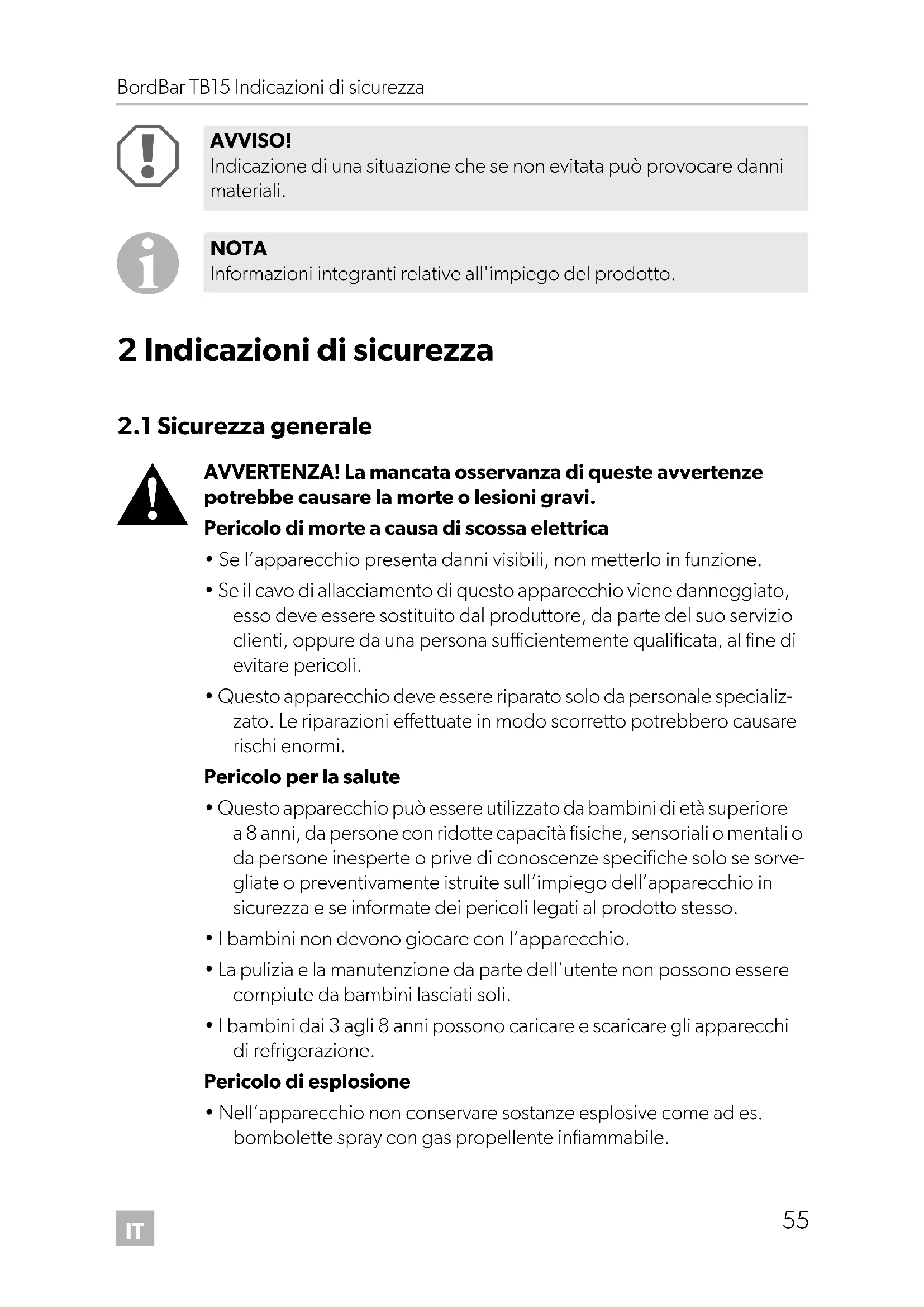

2 Indicazioni di sicurezza
2.1 Sicurezza generale
AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi.
Pericolo di morte a causa di scossa elettrica
- Se l'apparecchio presenta danni visibili, non metterlo in funzione.
- Se il cavo di allacciamento di questo apparecchio viene danneggiato, esso deve essere sostituito dal produttore, da parte del suo servizio clienti, oppure da una persona sufficientemente qualificata, al fine di evitare pericoli.
- Questo apparecchio deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.
Pericolo per la salute
- Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorvegliate o preventivamente istruite sull'impiego dell'apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso.
- I bambini non devono giocare con l'apparecchio.
- La pulizia e la manutenzione da parte dell'utente non possono essere compiute da bambini lasciati soli.
- I bambini dai 3 agli 8 anni possono caricare e scaricare gli apparecchi di refrigerazione.
Pericolo di esplosione
- Nell'apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.
ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.
Pericolo di morte a causa di scossa elettrica
• Staccare l'apparecchio dalla rete
- prima di effettuare la pulizia e la cura
- dopo ogni utilizzo
Pericolo per la salute
- I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.
AVVISO! Pericolo di danni
- Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.
- Collegare l'apparecchio solo con il cavo di allacciamento CC alla spina CC del veicolo.
- Non estrarre mai la spina dalla presa tirando il cavo di allacciamento.
- Staccare il frigorifero e le altre utenze dalla batteria prima di collegare il caricabatterie rapido.
- Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.
- Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi.
2.2 Sicurezza durante il funzionamento dell'apparecchio
ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.
Pericolo di morte a causa di scossa elettrica
- Prima della messa in funzione assicurarsi che la linea di alimentazione e la spina siano asciutte.
Pericolo per la salute
- Se la porta rimane aperta a lungo, si può verificare un notevole aumento di temperatura nei vani dell'apparecchio.
- Pulire regolarmente le superfici che vengono a contatto con gli alimenti e i sistemi di scarico accessibili.
- Conservare la carne cruda e il pesce in contenitori adatti nell'apparecchio, in modo che non vengano a contatto con altri alimenti o sgocciolino su di essi.
- Se l'apparecchio resta vuoto a lungo:
- Spegnere l'apparecchio.
- Sbrinare l'apparecchio.
– Pulire e asciugare l'apparecchio. - Lasciare la porta aperta per prevenire la formazione di muffa nell'apparecchio.
AVVISO! Pericolo di danni
- Non utilizzare apparecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore.
- Non collocare l'apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.).
- Pericolo di surriscaldamento!
Assicurarsi che ci sia sempre una ventilazione minima di 50 mm su tutti i quattro lati del frigorifero. Mantenere l'area di ventilazione priva di oggetti che potrebbero limitare il flusso d'aria verso i componenti di raffreddamento.
Non collocare il frigorifero in scomparti chiusi o aree con flusso d'aria assente o minimo.
- Fare attenzione che le feritoie di aerazione non vengano coperte.
- Non versare nessun tipo di liquido o ghiaccio nel contenitore interno.
- Non immergere mai l'apparecchio in acqua.
- Proteggere l'apparecchio e i cavi dal caldo e dall'umidità.
3 D o t a z i o n e
• Frigorifero portatile BordBar TB15
- Cavo di collegamento per collegamento da 12 V---
4 A c c e s s o r i
Per il funzionamento del dispositivo con collegamento alla rete di alimentazione a corrente alternata, consigliamo i seguenti raddrizzatori di rete.
Disponibili come accessori (non in dotazione)
• 220 – 240 V\~ : CoolPower EPS817
5 Uso conforme alla destinazione
Il frigorifero portatile è adatto per essere impiegato anche per l'uso mobile. Può raffreddare e mantenere freddi o caldi i prodotti.
Il dispositivo è stato ideato per il funzionamento con una presa di rete di bordo da 12 V=== di un'auto (accendisigari), di una barca o di un camper.
L'apparecchio è adatto per l'uso in campeggio.
L'apparecchio non deve essere esposto a pioggia.
ATTENZIONE! Pericolo per la salute!
Controllare che la capacità di raffreddamento dell'apparecchio sia conforme ai requisiti degli alimenti o medicinali che si desidera raffreddare.
6 Descrizione tecnica
Il frigorifero portatile può raffreddare e mantenere freddi prodotti fino a un massimo di 20 °C al di sotto della temperatura ambiente o tenerli caldi fino a un massimo di 65 °C.
Un dispositivo di controllo automatico della batteria inseribile, integrato nel dispositivo, protegge la batteria del veicolo da uno scaricamento eccessivo.
Elementi di comando
Pos. in fig. 1, pagina 3 Denominazione
| 1 Bocchette di aerazione | ||||||
| 2 | L | E | D | L | O | W |
| Lampeggia quando il dispositivo di controllo automatico della batteria del dispositivo si è spento a causa di una sottotensione.È acceso quando il dispositivo di controllo automatico della batteria è acceso e il dispositivo funziona. | ||||||
| 3 Interruttore a scorrimento del dispositivo di controllo automatico batteriaON: dispositivo di controllo automatico della batteria accesoOFF: dispositivo di controllo automatico della batteria spento | ||||||
| 4 | L | E | D | C | O | L |
| è illuminato di verde quando il dispositivo raffredda | ||||||
| 5 | L | E | D | H | O | T |
| è illuminato di rosso quando il dispositivo riscalda | ||||||
| 6 Interruttore a scorrimento per la modalità di funzionamentoCOLD: il dispositivo raffreddaOFF: il dispositivo è spentoHOT: il dispositivo riscalda | ||||||
7 l m p i e g o
AVVERTENZA! Pericolo di incendio
- Durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione non venga bloccato o danneggiato.
- Non collocare prese multiple portatili o alimentatori portatili sul retro dell'apparecchio.
AVVISO!
- Assicurarsi che nel frigorifero si trovino solo oggetti o prodottiche possono essere raffreddati alla temperatura selezionata.
- Prestare attenzione a non raffreddare eccessivamente bevandeo vivande liquide conservate in contenitori di vetro, in quanto esse si dilatano se congelate, provocando la rottura del contenitore di vetro.
NOTA
Per motivi igienici, prima della messa in funzione iniziale del frigorifero, pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo "Pulizia e cura" a pagina 61).
Come fissare il dispositivo sul sedile
▶ Estrarre la guida di fissaggio sul lato posteriore del dispositivo fino a quando scatta in posizione (fig. 2 A, pagina 3).
▶ Posizionare il dispositivo su un sedile (sedile del passeggero o sedile posteriore centrale).
▶ Spingere il dispositivo contro lo schienale, affinché la guida di fissaggio si inserisca tra la superficie di seduta e lo schienale.
▶Allacciare la cintura in uno degli alloggiamenti e collegare il dispositivo:
- alloggiamento anteriore (fig. 2 B o C, pagina 3)
– alloggiamento inferiore (fig. 2 D, pagina 3)
NOTA
Per inserire la guida di fissaggio, premere la manopola di sbloccaggio sul lato inferiore del dispositivo.
Accensione e spegnimento del dispositivo
Collegare il cavo di allacciamento da 12 V all'accendisigari oppure a una presa da 12 V del veicolo.
▶ Spingere l'interruttore a scorrimento nella posizione desiderata.
√ Il frigorifero portatile è acceso e il vano interno inizia a raffreddarsi o a scaldarsi.
√Il relativo LED è acceso.
Se si desidera mettere il frigorifero portatile fuori servizio, estrarre la spina.
Impiego del dispositivo di controllo automatico della batteria
Se si desidera far funzionare il dispositivo con la rete di bordo da 12 V, accendere il dispositivo di controllo automatico della batteria.
▶Spegnere il dispositivo di controllo automatico della batteria se si aziona il dispositivo con un raddrizzatore di rete (accessorio) con la rete di alimentazione a corrente alternata.
8 Pulizia e cura
AVVERTENZA! Pericolo di morte a causa di scossa elettrica
Staccare l'apparecchio dalla rete ogni volta che si effettua la pulizia e la cura.
AVVISO! Pericolo di danni!
- Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciacquarlo.
- Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.
▶Pulire l'interno e l'esterno dell'apparecchio di tanto in tanto con un panno umido.
▶ Assicurarsi che le aperture di aerazione e disaerazione dell'apparecchio siano prive di polvere e sporcizia in modo da permettere, al calore generato durante il funzionamento, di fuoriuscire e non danneggiare l'apparecchio.
9 Garanzia
Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.
Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:
- una copia della fattura con la data di acquisto del prodotto,
- un motivo su cui fondare il reclamo, oppure una descrizione del guasto.
10 Eliminazione dei disturbi
Disturbo Possibile causa Proposta di soluzione
| Il frigorifero non funziona (la spina è inserita). | Nella presa da 12 V del veicolo non c'è tensione. | Nella maggior parte dei veicoli è necessario che l'interruttore di accensione sia inserito perché all'accendisigari possa arrivare tensione. |
| Il frigorifero non raffredda (la spina è inserita). | La ventola interna o l'elemento raffreddante è guasta/o. | I lavori di riparazione devono essere effettuati solo da un Punto Assistenza Clienti autorizzato. |
| Funzionamento con collegamento alla presa da 12 V: L'accensione è inserita e il frigorifero non funziona. | La presa dell'accendisigari è sporca. Questo provoca un contatto elettrico sbagliato. | Se la spina del vostro frigorifero inserita nella presa dell'accendisigari è diventata molto calda, significa che è necessario pulire la presa o che la spina probabilmente non è montata in modo corretto. |
| Il fusibile della spina da 12 V è bruciato. | Sostituire il fusibile (5 A) della spina da 12 V (fig. 3, pagina 4). | |
| Il fusibile del veicolo è bruciato. | Sostituire il fusibile del veicolo della presa da 12 V (solitamente di 15 A); (osservare inoltre le istruzioni per il funzionamento del vostro veicolo). |
11 Smaltimento
▶Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.
Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.
12 Specifiche tecniche
| BordBar TB15 | |
| N. art.: 9600000489 | |
| Tensione di allacciamento: 12 V--- | |
| Potenza assorbita: 40 W | |
| Dispositivo di controllo automatico della batteria | |
| Tensione di interruzione: | 11,7 V |
| Tensione di ripristino: | 13,1 V |
| Capacità di raffreddamento: | fino a max 20 °C al di sotto della temperatura ambiente |
| Capacità di riscaldamento: 65 °C (temperatura del vano interno) | |
| Capacità lorda: 15 l | |
| Classe climatica: N, T | |
| Peso: 5,2 kg | |
| Certificati di controllo: | CE E4 |
