Produkttyp	Thermoelektrische Kühlbox
Marke	Dometic
Modell	BordBar TB08
Stromversorgung	12 V DC (Zigarettenanzündersteckdose)
Leistungsaufnahme	40 W
Bruttoinhalt	15 Liter
Gewicht	5,2 kg
Klimaklasse	N, T
Hauptfunktionen	Kühlung (bis zu 20 °C unter Umgebungstemperatur) und Heizung (bis zu 65 °C)
Integrierter Batterieschutz	Abschaltung bei 11,7 V, Wiedereinschaltung bei 13,1 V
LED-Anzeige	Kontrollleuchten COLD (grün) und HOT (rot)
Befestigung	Schiene zwischen Sitzfläche und Rückenlehne, Beckengurt
Pflege und Reinigung	Außen und innen mit einem feuchten Tuch reinigen; nicht eintauchen; abtauen, wenn längere Zeit nicht benutzt
Sicherheit	Hinweise: Nicht verwenden, wenn das Kabel beschädigt ist, keine explosiven Substanzen, Mindestbelüftung 50 mm, Lüftungsöffnungen nicht blockieren
Ersatzteile und Reparaturfähigkeit	Reparaturen nur durch autorisierten Kundendienst; Austausch der 5 A Sicherung möglich (12 V Steckdose)
Allgemeine Informationen	Mobile Nutzung: Auto, Boot, Wohnmobil. CE E4 zertifiziert

Häufig gestellte Fragen - Bordbar TB08 DOMETIC

Wie schließe ich die Kühlbox BordBar TB08 an?

Schließen Sie das mitgelieferte 12-V-Anschlusskabel an einen Zigarettenanzünder oder eine 12-V-Steckdose des Fahrzeugs an. Stellen Sie sicher, dass die Zündung eingeschaltet ist, falls erforderlich.

Was tun, wenn die Kühlbox angeschlossen ist, aber nicht funktioniert?

Überprüfen Sie, ob die 12-V-Steckdose unter Spannung steht (bei den meisten Fahrzeugen Zündung einschalten). Reinigen Sie die Steckdose bei Verschmutzung und ersetzen Sie ggf. die 5-A-Sicherung im Stecker.

Wie verwende ich den Batterieschutz?

Aktivieren Sie den Batterieschutz (Schiebeschalter auf ON), wenn Sie das Gerät am 12-V-Bordnetz des Fahrzeugs betreiben, um eine Tiefentladung zu vermeiden. Deaktivieren Sie ihn bei Verwendung eines Netzgleichrichters.

Kann die Kühlbox heizen?

Ja, sie kann bis zu 65 °C heizen. Wählen Sie den Modus HOT mit dem Schiebeschalter. Die rote Kontrollleuchte HOT leuchtet auf.

Wie befestige ich die Kühlbox im Fahrzeug?

Ziehen Sie die Befestigungsschiene an der Rückseite heraus, stellen Sie das Gerät auf einen Sitz, schieben Sie die Schiene zwischen Sitzfläche und Rückenlehne und befestigen Sie es mit dem Beckengurt durch die vorgesehenen Öffnungen.

Wie hoch ist die Kühlleistung?

Die Kühlbox kann bis zu 20 °C unter die Umgebungstemperatur kühlen. Bei 25 °C Umgebungstemperatur kann sie beispielsweise etwa 5 °C erreichen.

Wie reinige ich die Kühlbox?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein feuchtes Tuch für Innen- und Außenflächen. Tauchen Sie das Gerät niemals ins Wasser und verwenden Sie keine Scheuermittel.

Was tun, wenn die Kühlbox nicht mehr kühlt?

Überprüfen Sie, ob die Lüftungsöffnungen nicht blockiert sind. Wenn der Innenlüfter oder das Kühlelement defekt ist, wenden Sie sich an einen autorisierten Kundendienst.

Kann ich Medikamente in der Kühlbox aufbewahren?

Ja, aber überprüfen Sie, ob die erreichte Temperatur den Lagerungsempfehlungen der Medikamente entspricht. Die Kühlbox kühlt nicht unter 20 °C unter Umgebungstemperatur.

Welche Lebensmittel sollten nicht in die Kühlbox gelegt werden?

Lagern Sie keine explosiven Substanzen (Aerosole, Lösungsmittel). Vermeiden Sie Glasbehälter mit Flüssigkeiten, die gefrieren und zerbrechen könnten. Legen Sie rohes Fleisch und Fisch in auslaufsichere Behälter.

BEDIENUNGSANLEITUNG Bordbar TB08 DOMETIC

Thermoelektrische Kühlbox

Montage- und Bedienungsanleitung ..... 14

FR

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer weiter.

Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

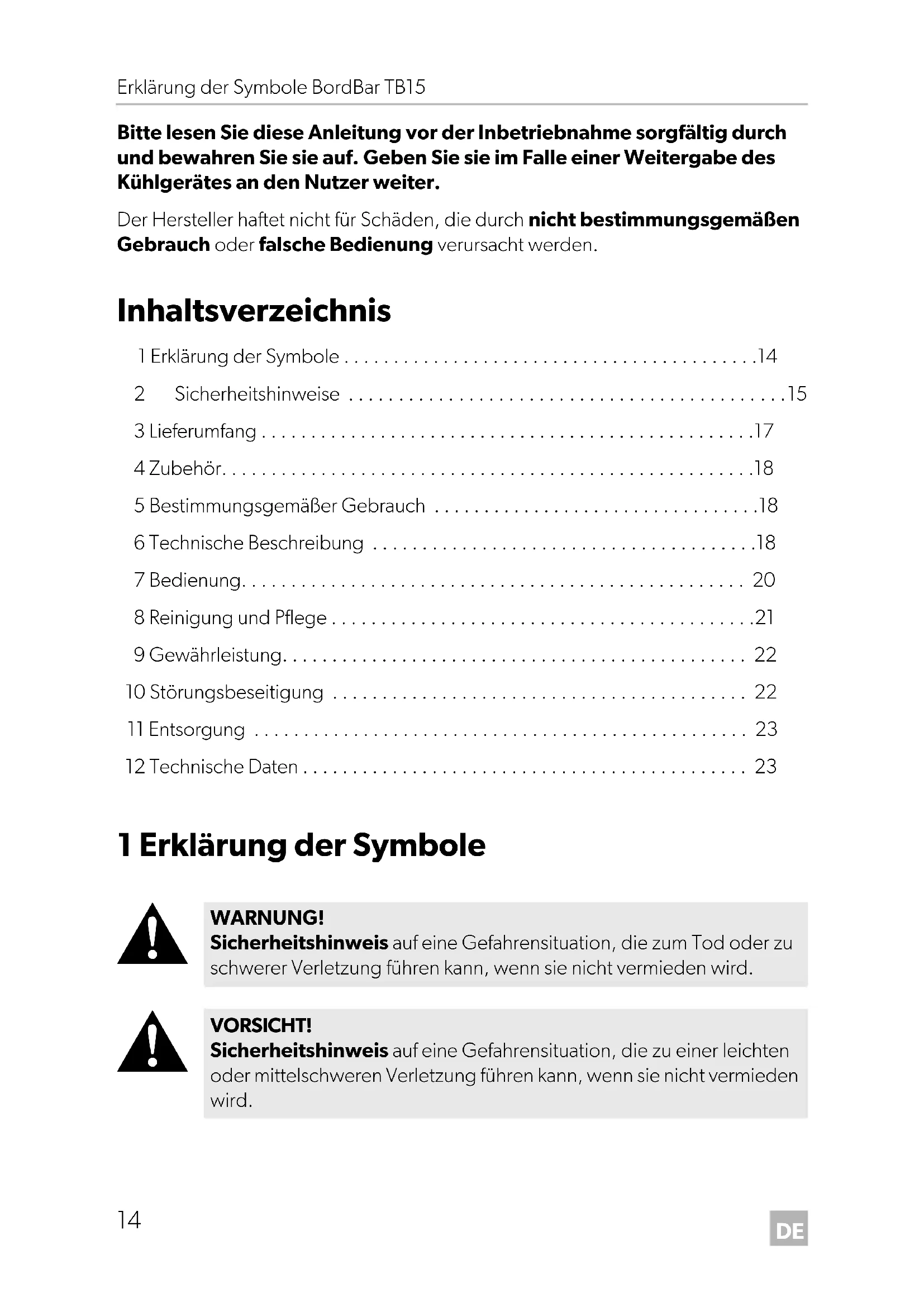

Inhaltsverzeichnis

1 Erklärung der Symbole ....14
2 Sicherheitshinweise ....15
3 Lieferumfang ....17
4 Zubehör....18
5 Bestimmungsgemäßer Gebrauch ....18
6 Technische Beschreibung ....18
7 Bedienung.... 20
8 Reinigung und Pflege .....21
9 Gewährleistung.... 22
10 Störungsbeseitigung 22
11 Entsorgung 23
12 Technische Daten 23

1 Erklärung der Symbole

WARNUNG!

Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird.

VORSICHT!

Sicherheitshinweis auf eine Gefahrensituation, die zu einer leichten oder mittelschweren Verletzung führen kann, wenn sie nicht vermieden wird.

ACHTUNG!

Hinweis auf eine Situation, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

WARNUNG! Nichtbeachtung dieser Sicherheitshinweise kann zum Tod oder zu schweren Verletzungen führen.

Lebensgefahr durch Stromschlag

• Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.
• Wenn das Anschlusskabel dieses Kühlgerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

Gesundheitsgefahr

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt werden oder eine Anleitung zur sicheren Benutzung des Geräts erhalten haben und sie die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Kühlgerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Kindern im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen.

Explosionsgefahr

- Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlgerät.

VORSICHT! Nichtbeachtung dieser Sicherheitshinweise kann zu leichten oder mittelschweren Verletzungen führen.

Lebensgefahr durch Stromschlag

• Trennen Sie das Kühlgerät von der Stromversorgung
  – vor jeder Reinigung und Pflege
• nach jedem Gebrauch

Gesundheitsgefahr

- Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

ACHTUNG! Beschädigungsgefahr

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.
• Schließen Sie das Kühlgerät nur mit dem Gleichstrom-Anschlusskabel an das Gleichstromnetz im Fahrzeug an.
• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.
• Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen.
• Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeugbatterie entladen werden.
• Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe.

2.2 Sicherheit beim Betrieb des Kühlgerätes

VORSICHT! Nichtbeachtung dieser Sicherheitshinweise kann zu leichten oder mittelschweren Verletzungen führen.

Lebensgefahr durch Stromschlag

- Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecken trocken sind.

Gesundheitsgefahr

- Das Öffnen der Tür über einen längeren Zeitraum kann einen erheblichen Temperaturanstieg in den Fächern des Gerätes verursachen.

- Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Entwässerungssystemen in Berührung kommen können.

- Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Gerät, damit sie nicht mit anderen Lebensmitteln in Berührung kommen oder auf diese abtropfen.

- Wenn das Gerät für längere Zeit leer steht:

– Schalten Sie das Gerät aus.
– Tauen Sie das Gerät ab.
– Reinigen und trocknen Sie das Gerät.
– Lassen Sie die Tür offen, um Schimmelbildung im Gerät zu verhindern.

ACHTUNG! Beschädigungsgefahr

• Benutzen Sie keine Elektrogeräte innerhalb des Kühlgerätes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.
• Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab.
• Überhitzungsgefahr!

Achten Sie stets darauf, dass die Belüftung auf allen vier Seiten des Kühlgeräts mindestens 50 mm beträgt. Halten Sie den Lüftungs-bereich frei von jeglichen Gegenständen, die den Luftdurchfluss zu den Kühlkomponenten behindern können.

Platzieren Sie das Kühlgerät nicht in geschlossenen Fächern oder Bereichen, die keinen oder nur einen minimalen Luftstrom aufweisen.

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.
• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
  • Tauchen Sie das Kühlgerät nie in Wasser.
• Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe.

3 Lieferumfang

• Kühlbox BordBar TB15
• Anschlusskabel für 12-V---Anschluss

4 Z u b e h ö r

Wir empfehlen zum Betrieb des Gerätes am Wechselstromnetz die Verwendung folgender Netzgleichrichter:

Als Zubehör erhältlich (nicht im Lieferumfang enthalten):

• 220 – 240 V\~ : CoolPower EPS 817

5 Bestimmungsgemäßer Gebrauch

Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren abkühlen sowie kühl oder warm halten.

Das Gerät ist für den Betrieb an einer 12-V---Bordnetzsteckdose eines Autos (Zigarettenanzünder), Boots oder Wohnmobils ausgelegt.

Das Kühlgerät ist für Camping-Zwecke geeignet.

Das Gerät darf keinem Regen ausgesetzt werden.

VORSICHT! Gesundheitsgefahr!

Prüfen Sie bitte, ob die Kühlleistung des Gerätes den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen.

6 Technische Beschreibung

Die Kühlbox kann Waren bis max. 20 °C unter Umgebungstemperatur abkühlen sowie kühl oder bis max. 65 °C warm halten.

Ein im Gerät integrierter zuschaltbarer Batteriewächter schützt Ihre Fahrzeugbatterie vor zu tiefer Entladung.

Bedienelemente

Pos. in Abb. 1, Seite 3		Bezeichnung
1 Belüftungsöffnungen
2	L	E	D	L	O	W
	blinkt, wenn der Batteriewächter das Gerät wegen Unterspannung abgeschaltet hat
	leuchtet, wenn Batteriewächter eingeschaltet ist und das Gerät in Betrieb ist
3 Schiebeschalter für BatteriewächterON: Batteriewächter eingeschaltetOFF: Batteriewächter ausgeschaltet
4	L	E	D	C	O	L
	leuchtet grün, wenn Gerät kühlt
5	L	E	D	H	O	T
	leuchtet rot, wenn Gerät wärmt
6 Schiebeschalter für BetriebsartCOLD: Gerät kühltOFF: Gerät ist ausgeschaltetHOT: Gerät wärmt

7 B e d i e n u n

WARNUNG! Brandgefahr

• Stellen Sie beim Aufstellen des Geräts sicher, dass das Anschlusskabel nicht eingeklemmt oder beschädigt wird.
• Positionieren Sie an der Geräterückseite keine tragbaren Mehrfachsteckdosen oder tragbare Netzteile.

ACHTUNG!

• Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der Kühlbox befinden, die auf die gewählte Temperatur gekühlt werden dürfen.
• Achten Sie darauf, dass Sie Getränke oder Speisen in Glasbehältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden.

HINWEIS

Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 21).

Gerät auf dem Sitz befestigen

Ziehen Sie die Befestigungsschiene auf der Rückseite des Geräts heraus, bis sie einrastet (Abb. 2 A, Seite 3).
▶ Stellen Sie das Gerät auf einen Sitz (Beifahrersitz oder mittlerer Sitz hinten).
▶ Schieben Sie das Gerät gegen die Rückenlehne, sodass sich die Befestigungsschiene zwischen Sitzfläche und Rückenlehne schiebt.
▶ Fädeln Sie den Beckengurt in eine der Gurtaufnahmen und schnallen Sie das Gerät an:

• vordere Gurtaufnahme (Abb. 2 B oder C, Seite 3)
  – untere Gurtaufnahme (Abb. 2 D, Seite 3)

HINWEIS

Drücken Sie zum Einschieben der Befestigungsschiene den Entriege-lungsknopf auf der Unterseite des Geräts.

Gerät ein- und ausschalten

▶Schließen Sie das 12-V-Anschlusskabel an den Zigarettenanzünder oder eine 12-V-Steckdose im Fahrzeug an.
▶ Schieben Sie den Schiebeschalter in die gewünschte Stellung.
√ Die Kühlbox ist eingeschaltet und startet mit dem Kühlen oder Wärmen des Innenraums.
√Die zugehörige LED leuchtet.
▶ Wenn Sie die Kühlbox außer Betrieb nehmen wollen, ziehen Sie den Anschlussstecker heraus.

Batteriewächter verwenden

▶ Schalten Sie den Batteriewächter ein, wenn Sie das Gerät am 12-V-Bordnetz betreiben.
▶ Schalten Sie den Batteriewächter aus, wenn Sie das Gerät mit einem Netzgleichrichter (Zubehör) am Wechselspannungsnetz betreiben.

8 Reinigung und Pflege

WARNUNG! Lebensgefahr durch Stromschlag

Trennen Sie vor jeder Reinigung und Pflege das Kühlgerät von der Stromversorgung.

ACHTUNG! Beschädigungsgefahr!

• Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser.
• Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können.

▶ Reinigen Sie das Kühlgerät innen und außen gelegentlich mit einem feuchten Tuch.
Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Kühlgerätes frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Kühlgerät keinen Schaden nimmt.

9 G e w ä h r l e

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,
• einen Reklamationsgrund oder eine Fehlerbeschreibung.

10 Störungsbeseitigung

Störung Mögliche Ursache Lösungsvorschlag
Das Kühlgerät funktioniert nicht (Stecker ist eingesteckt).	An der Gleichstromsteckdose im Fahrzeug liegt keine Spannung an.	In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit die Gleichstromsteckdose Spannung hat.
Das Kühlgerät kühlt nicht (Stecker ist eingesteckt).	Der Innenlüfter oder das Kühlelement ist defekt.	Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.
Betrieb an der Gleichstromsteckdose im Fahrzeug:Die Zündung ist eingeschaltet, aber das Kühlgerät funktioniert nicht.	Die Fassung der Gleichstromsteck-dose ist verschmutzt.Das hat einen schlechten elektrischen Kontakt zur Folge.	Wenn Ihr Kühlboxstecker in der Gleichstromsteckdose sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusammengebaut.
	Die Sicherung des Gleichstromsteckers ist durchgebrannt.	Tauschen Sie die Sicherung (5 A) des Gleichstromsteckers (Abb. 3, Seite 4) aus.
	Die Fahrzeug-Sicherung ist durchgebrannt.	Tauschen Sie die Fahrzeug-Sicherung der Gleichstromsteckdose (üblicher-weise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu Ihrem KFZ).

11 Entsorgung

▶Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

12 Technische Daten

	BordBar TB15
Art.-Nr.: 9600000489
Anschlussspannung: 12 V---
Leistungsaufnahme: 40 W
Batteriewächter
Ausschaltspannung:	11,7 V
Wiedereinschaltspannung:	13,1 V
Kühlleistung: max. 20 °C unter Umgebungstemperatur
Heizleistung: 65 °C (Innenraumtemperatur)
Nutzinhalt: ca. 15 l
Klimaklasse: N, T
Gewicht:	5,2 kg
Prüfung/Zertifikat:
