| Tipo de produto | Geladeira termoelétrica |
| Marca | Dometic |
| Modelo | BordBar TB08 |
| Alimentação | 12 V CC (tomada isqueiro) |
| Potência absorvida | 40 W |
| Conteúdo bruto | 15 litros |
| Peso | 5,2 kg |
| Classe climática | N, T |
| Funções principais | Resfriamento (até 20 °C abaixo da temperatura ambiente) e aquecimento (até 65 °C) |
| Protetor de bateria integrado | Desligamento a 11,7 V, religamento a 13,1 V |
| Display LED | Indicadores COLD (verde) e HOT (vermelho) |
| Fixação | Trilho passando entre assento e encosto, cinto abdominal |
| Manutenção e limpeza | Limpar externa e internamente com pano úmido; não imergir; descongelar se não for usado por muito tempo |
| Segurança | Instruções: não usar se o cabo estiver danificado, nenhuma substância explosiva, ventilação mínima de 50 mm, não obstruir as aberturas de ventilação |
| Peças de reposição e reparabilidade | Reparos apenas por serviço autorizado; substituição do fusível de 5 A possível (tomada 12 V) |
| Informações gerais | Uso móvel: carro, barco, motorhome. Certificado CE E4 |
Perguntas frequentes - Bordbar TB08 DOMETIC
Perguntas dos utilizadores sobre Bordbar TB08 DOMETIC
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Frigorífico em formato PDF gratuitamente! Encontre o seu manual Bordbar TB08 - DOMETIC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Bordbar TB08 da marca DOMETIC.
MANUAL DE UTILIZADOR Bordbar TB08 DOMETIC
Instruções de montagem e manual de instruções....44
IT

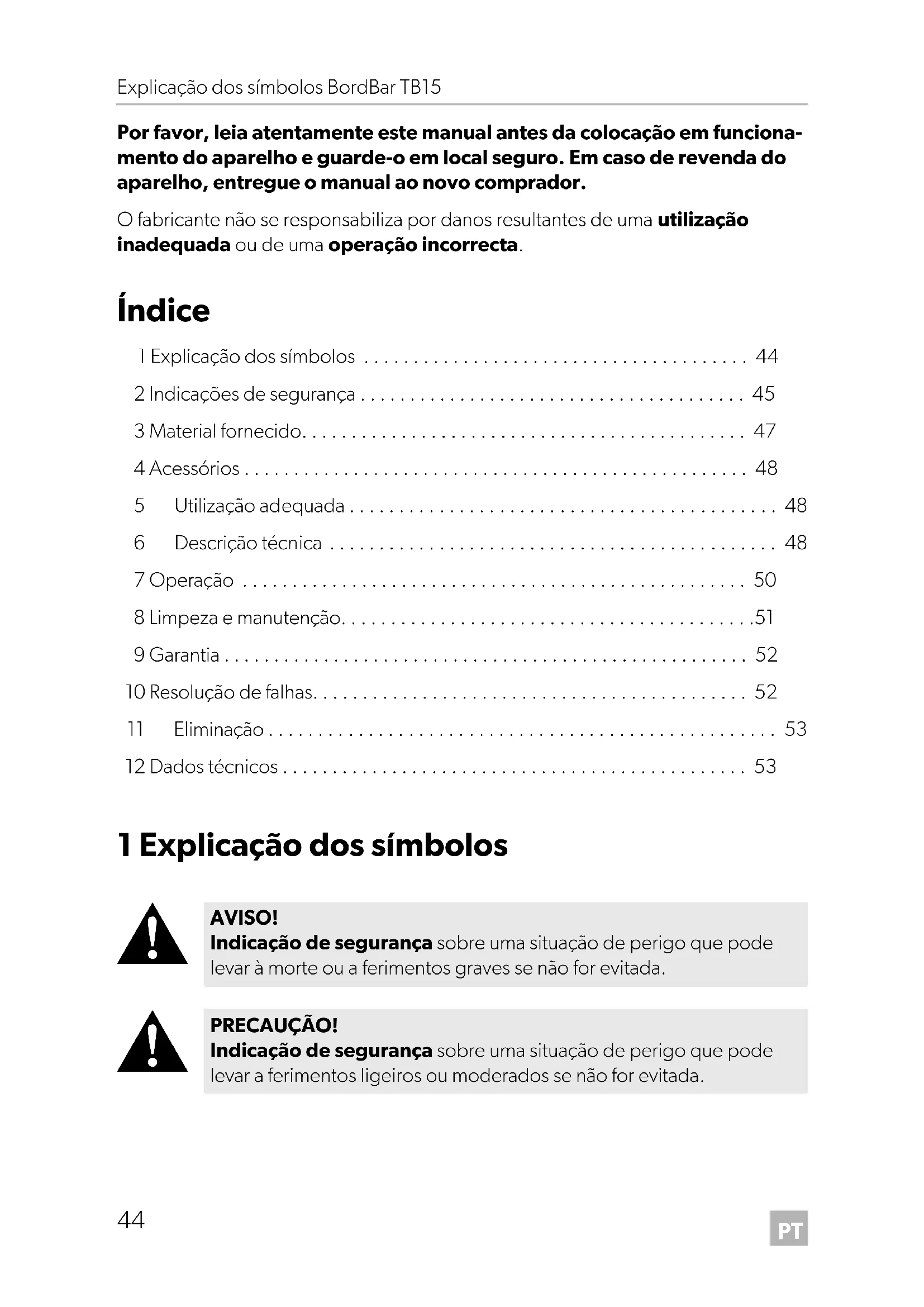

Por favor, leia atentamente este manual antes da colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de revenda do aparelho, entregue o manual ao novo comprador.
O fabricante não se responsabiliza por danos resultantes de uma utilização inadequada ou de uma operação incorrecta.
Índice
1 Explicação dos símbolos 44
2 Indicações de segurança 45
3 Material fornecido.... 47
4 Acessórios 48
5 Utilização adequada 48
6 Descrição técnica 48
7 Operação 50
8 Limpeza e manutenção....51
9 Garantia 52
10 Resolução de falhas. 52
11 Eliminação 53
12 Dados técnicos 53
1 Explicação dos símbolos
AVISO!
Indicação de segurança sobre uma situação de perigo que pode levar à morte ou a ferimentos graves se não for evitada.
PRECAUÇÃO!
Indicação de segurança sobre uma situação de perigo que pode levar a ferimentos ligeiros ou moderados se não for evitada.
NOTA!
Indicação sobre uma situação que leva a danos materiais se não for evitada.
OBSERVAÇÃO
Informações complementares sobre a operação do produto.
2 Indicações de segurança
2.1 Segurança geral
AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves.
Perigo de morte devido a choque elétrico
- Quando o aparelho apresentar danos visíveis, ele não deve ser colocado em funcionamento.
- Quando o cabo de conexão for danificado, o mesmo tem de ser substituído pelo fabricante, pela sua assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.
- As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos substanciais.
Risco para a saúde
- Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento se forem supervisionadas ou receberem instruções sobre a utilização do aparelho de forma segura e compreenderem os perigos implicados.
- As crianças não podem brincar com o aparelho.
- A limpeza e a manutenção por parte do utilizador não podem ser efetuadas por crianças sem supervisão.
- Crianças com idades entre os 3 e os 8 anos podem colocar e tirar itens de aparelhos frigoríficos.
Perigo de explosão
- Não guarde as substâncias com risco de explosão, como p.ex. latas de spray com gás carburante inflamável, no aparelho.
PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados.
Perigo de morte devido a choque elétrico
- Separe o aparelho da rede
- antes de cada limpeza e conservação
- após cada utilização
Risco para a saúde
- Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.
- Compare a indicação da tensão na placa de características com a alimentação de energia existente.
- Ligue o aparelho apenas com o cabo de ligação DC à tomada de bordo DC no veículo.
- Nunca retire a ficha da tomada eléctrica puxando pelo cabo de conexão.
- Desconecte a sua geleira e outros consumidores da bateria antes de conectar um carregador rápido.
- Separe a ligação ou desligue a geleira se desligar o motor. Caso contrário, a bateria pode ficar descarregada.
- A geleira não é adequada para o transporte de substâncias corrosivas ou substâncias com solventes.
2.2 Segurança durante a utilização do aparelho
PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados.
Perigo de morte devido a choque elétrico
- Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.
Risco para a saúde
- Se a porta ficar aberta durante um longo período de tempo, a temperatura pode aumentar significativamente nos compartimentos do aparelho.
- Limpe regularmente as superfícies que entram em contacto com géneros alimentícios e os sistemas de drenagem acessíveis.
- Armazene a carne crua e o peixe cru em recipientes adequados no aparelho, de modo que não escorram sobre ou entrem em contacto com outros géneros alimentícios.
- Se o aparelho permanecer vazio durante um longo período de tempo:
- Desligue o aparelho.
- Descongele o aparelho.
- Limpe e seque o aparelho.
- Deixe a porta aberta para evitar a formação de dolor no aparelho.
- Não utilize aparelhos eléctricos dentro da geleira, excepto se estes aparelhos tiverem sido recomendados pelo fabricante.
- Não coloque o aparelho na proximidade de chamas abertas ou outras fontes de calor (aquecimento, radiação solar intensa, fogões a gás, etc.).
- Perigo de sobreaquecimento!
Certifique-se sempre de que existe um espaço mínimo de ventilação de 50 mm nos quatro lados do aparelho de refrigeração. Mantenha a área de ventilação livre de quaisquer objetos que possam obstruir o fluxo de ar para os componentes de refrigeração.
Não coloque o aparelho de refrigeração em compartimentos fecha-dos ou em áreas sem circulação de ar ou com uma circulação de ar muito reduzida.
- Tenha atenção para que as aberturas de ventilação não sejam cobertas.
- Não verta líquidos ou gelo para dentro do recipiente interior.
- Nunca mergulhe o aparelho em água.
- Proteja o aparelho e os cabos do calor e da humidade.
- Geleira BordBar TB15
- Cabo de ligação para conexão de 12 V=
4 A c e s s ó r i o
Para o funcionamento do aparelho na rede de corrente alternada, recomendamos a utilização do seguinte retificador de energia.
Disponível como acessório (não incluído no material fornecido)
• 220 – 240 V\~ : CoolPower EPS817
5 U t i l i z a ç ã
A geleira é adequada para a utilização móvel. Serve para conservar os alimentos frescos ou quentes.
O aparelho foi concebido para funcionar através de uma tomada de bordo de 12 V--- de um veículo (isqueiro), barco ou de uma caravana.
O aparelho de refrigeração é adequado para utilização em campismo.
O aparelho não pode ser exposto à chuva.
PRECAUÇÃO! Risco para a saúde!
Por favor, verifique se a potência de refrigeração do aparelho cumpre os requisitos dos alimentos ou dos medicamentos que pretende refrigerar.
6 Descrição técnica
A geleira refrigera alimentos no máx. até 20 °C abaixo da temperatura ambiente ou mantém-nos quentes até um máx. 65 °C.
Um monitorizador da bateria integrado no aparelho protege a bateria do veículo contra descarregamento demasiado profundo.
Elementos de comando
Pos. na fig. 1, página 3 Designação
| 1 Aberturas de ventilação | |||||
| 2 | L | E | D | L | O W |
| pisca, quando o monitorizador da bateria desliga o aparelho devido a sub-tensãoacende, quando o monitorizador da bateria liga, mantendo o aparelho em funcionamento | |||||
| 3 Interruptor de corrediça do monitorizador da bateriaON: monitorizador da bateria ligadoOFF: monitorizador da bateria desligado | |||||
| 4 | L | E | D | C | O L |
| acende a verde, durante o modo de refrigeração do aparelho | |||||
| 5 | L | E | D | H | O T |
| acende a vermelho, durante o modo de aquecimento do aparelho | |||||
| 6 Interruptor de corrediça para modo de funcionamentoCOLD: aparelho a refrigerarOFF: aparelho desligadoHOT: aparelho a aquecer | |||||
7 O p e r a ç ã o
AVISO! Perigo de incêndio
- Ao colocar o aparelho, certifique-se de que o cabo de alimentação não fica preso nem é danificado.
- Não coloque tomadas múltiplas ou fontes de alimentação portáteis na parte de trás do aparelho.
NOTA!
- Tenha atenção para que na geleira apenas se encontrem objectos ou produtos que possam ser refrigerados para a temperatura seleccionada.
- Tenha atenção para que as bebidas ou os alimentos em recipientes de vidro não arrefeçam em demasia. Ao esfriar, as bebidas ou os alimentos líquidos dilatam. Deste modo, os recipientes de vidro podem ser destruídos.
OBSERVAÇÃO
Por motivos de higiene, antes de colocar a nova geleira em funcionamento, deve limpar o seu interior e exterior com um pano húmido (ver também capítulo “Limpeza e manutenção” na página 51).
Fixar o aparelho no banco
Puxe e retire a calha de fixação na parte posterior do aparelho, até engatar (fig. 2 A, página 3).
▶Coloque o aparelho em cima de um banco (banco do passageiro ou banco central, atrás).
▶ Pressione o aparelho contra o encosto, passando a calha de fixação entre o assento e o encosto.
Coloque o cinto da bacia numa das receções do aparelho e engate a fivela no trinco:
– receção anterior do cinto (fig. 2 B ou C, página 3)
– receção inferior do cinto (fig. 2 D, página 3)
OBSERVAÇÃO
Para inserir a calha de fixação, prima o botão de engate na parte inferior do aparelho.
Ligar e desligar o aparelho
Ligue o cabo de conexão de 12 V ao isqueiro ou à tomada de 12 V do veículo.
▶ Posicione o interruptor de corrediça na posição pretendida.
√ A geleira está ligada, iniciando o arrefecimento ou o aquecimento do espaço interior.
√O respetivo LED acende.
▶ Caso pretenda desligar a geleira, desligue o cabo de conexão.
Utilizar o monitorizador da bateria
Ligue o monitorizador da bateria caso pretenda que o aparelho funcione com a rede de bordo de 12 V.
▶ Desligue o monitorizador da bateria caso pretenda que o aparelho funcione com um retificador de energia (acessório) na tensão de alimentação alternada.
8 Limpeza e manutenção
AVISO! Perigo de morte devido a choque elétrico
Antes de cada limpeza e conservação, separe o aparelho da rede.
NOTA! Perigo de danos!
- Nunca limpe a geleira debaixo de água corrente nem dentro de água de lavar a loiça.
- Não utilize produtos de limpeza abrasivos ou objectos duros para a limpeza, uma vez que podem danificar a geleira.
▶ De vez em quando, limpe o interior e o exterior do aparelho com um pano húmido.
Certifique-se que as aberturas de ventilação e extracção de ar do aparelho estão livres de pó e sujidade para que, durante o funcionamento, o ar quente possa ser extraído e o aparelho não seja danificado.
9 Garantia
É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor.
Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:
- uma cópia da factura com a data de aquisição,
- um motivo de reclamação ou uma descrição da falha.
10 Resolução de falhas
| Falha Possível causa Sugestão de solução | ||
| A sua geleira não funciona (ficha inserida na tomada). | A tomada de 12 V do veículo não tem corrente. | Na maioria dos veículos, a ignição tem de estar ligada para que o isqueiro do veículo tenha corrente elétrica. |
| A geleira não refrigera (ficha inserida na tomada). | O ventilador interno ou o elemento de refrigeração está avariado. | A reparação apenas pode ser realizada por um serviço de assistência técnica autorizado. |
| Funcionamento numa tomada de 12 V: A ignição está ligada e a geleira não funciona. | O suporte do isqueiro está sujo. Isto resulta num mau contacto elétrico. | Quando a ficha da sua geleira ficar muito quente no suporte do isqueiro do veículo, é necessário limpar o suporte ou é possível que a ficha não esteja montada correctamente. |
| O fusível da ficha de 12 V está queimado. | Substitua o fusível (5 A) da ficha de 12 V (fig. 3, página 4). | |
| O fusível do veículo está queimado. | Substitua o fusível do veículo da tomada de 12 V (normalmente 15 A) (para isso consulte o manual de instruções do seu veículo). | |
11 Eliminação
▶ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.
Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.
12 Dados técnicos
| BordBar TB15 | |
| N.° art.: 9600000489 | |
| Tensão de conexão: 12 V--- | |
| Consumo: 40 W | |
| Monitorizador da bateria | |
| Tensão de desconexão: | 11,7 V |
| Tensão de reativação: | 13,1 V |
| Potência de refrigeração: máx. 20 °C | abaixo da temperatura ambiente |
| Potência de aquecimento: 65 °C (temperatura interior) | |
| Volume: 15 l | |
| Classe climática: N, T | |
| Peso: 5,2 kg | |
| Verificação/Certificado: |   |
