Bordbar TB08 - Kyl DOMETIC - Gratis bruksanvisning och manual

Produkttyp	Termoelektrisk kylbox
Märke	Dometic
Modell	BordBar TB08
Strömförsörjning	12 V DC (cigarettändaruttag)
Förbrukad effekt	40 W
Bruttoinnehåll	15 liter
Vikt	5,2 kg
Klimatklass	N, T
Huvudfunktioner	Kylning (upp till 20 °C under omgivningstemperatur) och uppvärmning (upp till 65 °C)
Inbyggt batteriskydd	Stopp vid 11,7 V, återstart vid 13,1 V
LED-indikering	Lampor COLD (grön) och HOT (röd)
Fästning	Skena som förs mellan sits och ryggstöd, midjebälte
Underhåll och rengöring	Rengör ut- och insida med fuktig trasa; sänk inte ner i vatten; avfrosta om den inte används under lång tid
Säkerhet	Anvisningar: Använd inte om kabeln är skadad, inga explosiva ämnen, minsta ventilation 50 mm, blockera inte ventilationsöppningarna
Reservdelar och reparerbarhet	Reparationer endast av auktoriserad service; byte av 5 A säkring möjlig (12 V-uttag)
Allmän information	Mobil användning: bil, båt, husbil. CE E4-certifierad

Vanliga frågor - Bordbar TB08 DOMETIC

Hur ansluter jag kylboxen BordBar TB08?

Anslut den medföljande 12 V-kabeln till en cigarettändare eller 12 V-uttag i fordonet. Se till att tändningen är på vid behov.

Vad gör jag om kylboxen inte fungerar trots att den är ansluten?

Kontrollera att 12 V-uttaget har spänning (tändningen är på i de flesta fordon). Rengör uttaget om det är smutsigt och byt 5 A-säkringen i kontakten vid behov.

Hur använder jag batteriskyddet?

Aktivera batteriskyddet (skjutomkopplaren till ON) när du använder apparaten på fordonets 12 V-nät för att undvika överdriven urladdning. Inaktivera det om du använder en nätadapter.

Kan kylboxen värma?

Ja, den kan värma upp till 65 °C. Välj HOT-läge med skjutomkopplaren. Den röda HOT-lampan tänds.

Hur fäster jag kylboxen i fordonet?

Dra ut fästskenan på baksidan, placera apparaten på en sits, för skenan mellan sits och ryggstöd och fäst med midjebältet genom de avsedda hålen.

Vilken kylkapacitet har den?

Kylboxen kan kyla ner till 20 °C under omgivningstemperaturen. Till exempel vid 25 °C omgivningstemperatur kan den nå cirka 5 °C.

Hur rengör jag kylboxen?

Koppla bort apparaten före rengöring. Använd en fuktig trasa för insida och utsida. Sänk aldrig ner apparaten i vatten och använd inte slipande rengöringsmedel.

Vad gör jag om kylboxen inte längre kyler?

Kontrollera att ventilationsöppningarna inte är blockerade. Om den interna fläkten eller kylelementet är defekt, kontakta auktoriserad service för reparation.

Kan jag förvara mediciner i kylboxen?

Ja, men kontrollera att temperaturen motsvarar medicinernas förvaringsrekommendationer. Kylboxen går inte under 20 °C under omgivningstemperatur.

Vilka livsmedel ska jag inte lägga i kylboxen?

Förvara inte explosiva ämnen (aerosoler, lösningsmedel). Undvik glasbehållare med vätskor som kan frysa och spricka. Lägg rått kött och fisk i täta behållare.

BRUKSANVISNING Bordbar TB08 DOMETIC

Monterings- och bruksanvisning ..... 84

NO

Läs igenom anvisningen noga innan kylen används. Spara den för senare bruk. Om kylen byter ägare ska anvisningen följa med.

Tillverkaren ansvarar inte för skador som uppstår p.g.a. icke ändamålsenlig användning eller felaktig hantering/skötsel.

Innehållsförteckning

1 Förklaring till symboler 84
2 Säkerhetsanvisningar 85
3 Leveransomfattning.... 87
4 Tillbehör 87
5 Ändamålsenlig användning 87
6 Teknisk beskrivning.... 88
7 Användning....89
8 Rengöring och skötsel 90
9 Garanti.... 90
10 Felsökning....91
11 Avfallshantering....91
12 Tekniska data....92

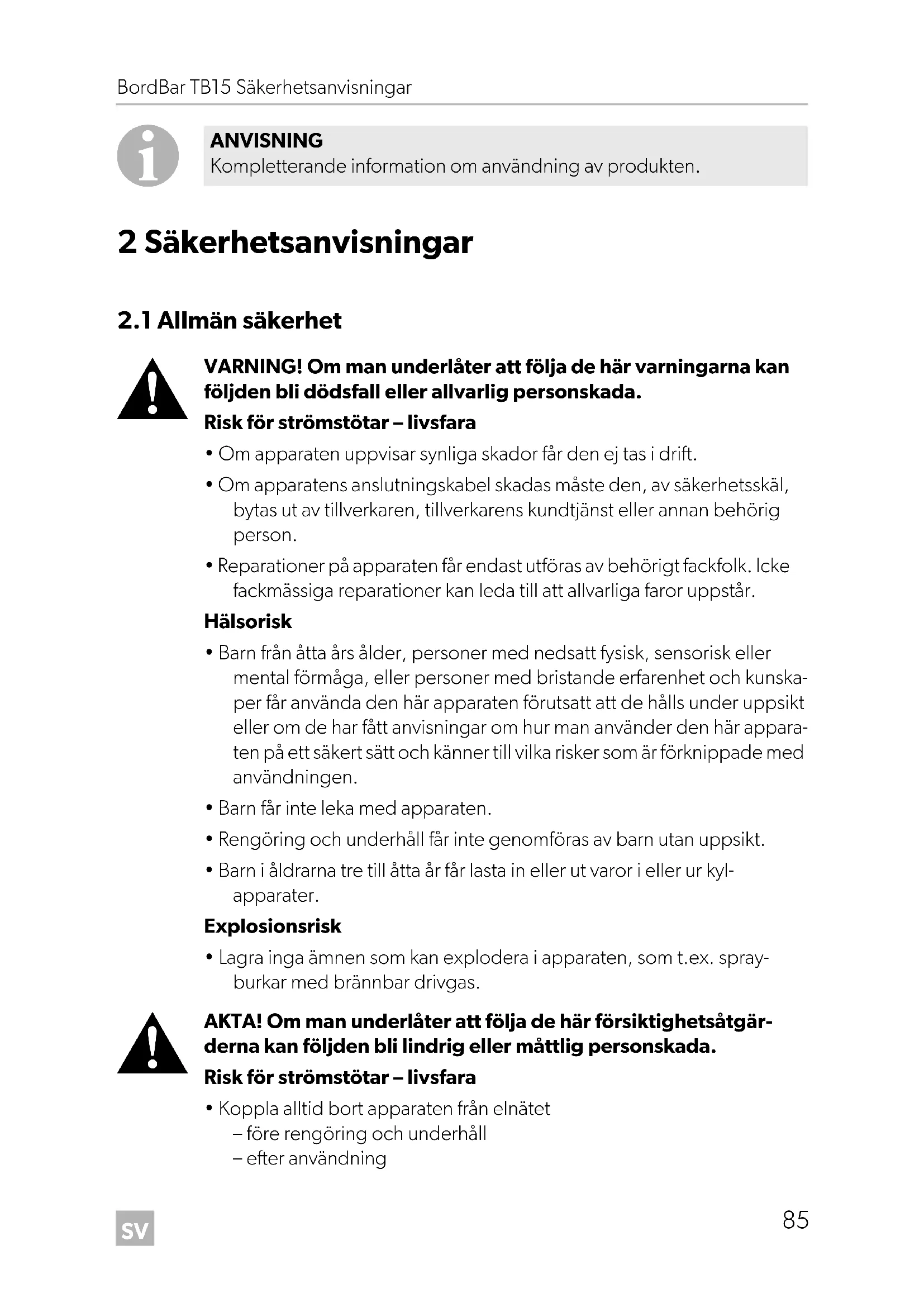

1 Förklaring till symboler

WARNING!

Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till dödsfall eller allvarliga personskador.

AKTA!

Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till en lindrig eller måttlig personskada.

OBSERVERA!

Anvisning för en situation som, om den inte går att undvika, kan ge upphov till materiella skador.

ANVISNING

Kompletterande information om användning av produkten.

WARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada.

Risk för strömstötar – livsfara

• Om apparaten uppvisar synliga skador får den ej tas i drift.
• Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.
• Reparationer på apparaten får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.

Hälsorisk

• Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda den här apparaten förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här apparaten på ett säkert sätt och känner till vilka risker som är förknippade med användningen.
• Barn får inte leka med apparaten.
• Rengöring och underhåll får inte genomföras av barn utan uppsikt.
• Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kylapparater.

Explosionsrisk

- Lagra inga ämnen som kan explodera i apparaten, som t.ex. sprayburkar med brännbar drivgas.

AKTA! Om man underlåter att följa de här försiktighetsåtgår- derna kan följden bli lindrig eller måttlig personskada.

Risk för strömstötar – livsfara

• Koppla alltid bort apparaten från elnätet
  – före rengöring och underhåll
• efter användning

Hälsorisk

- Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

OBSERVERA! Risk för skador

• Jämför spänningsangivelsen på typskylten med elförsörjningen på plats.
• Anslut apparaten endast till ett DC-uttag i fordonet med DC-anslutningskabel.
• Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.
• Koppla bort kylapparaten och andra elförbrukare från batteriet innan en batteriladdare ansluts.
• Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas.
• Kylapparaten är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel.

2.2 Säkerhet under drift

AKTA! Om man underlåter att följa de här försiktighetsåtgärderna kan följden bli lindrig eller måttlig personskada.

Risk för strömstötar – livsfara

- Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.

Hälsorisk

- Om dörren hålls öppen under en längre tid kan detta leda till betydligt högre temperaturer i apparatens fack.

- Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och åtkomliga avloppssystem.

- Förvara rätt kött och rå fisk i lämpliga behållare i apparaten, så att de inte kommer i kontakt med andra livsmedel eller droppar på dessa.

- Om apparaten står tom under en längre tid:

• Stäng av apparaten.
• Frosta av apparaten.
  – Rengör och torka apparaten.
  – Låt dörren vara öppen, så att det inte bildas mögel.

OBSERVERA! Risk för skador

- Använd inga elektriska apparater för arbeten inne i kylapparaten.

Undantag: apparaterna rekommenderas för sådan användning av tillverkaren.

- Ställ inte kylapparaten i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).

- Risk för överhettning!

Kontrollera att det alltid finns minst 50 mm ventilationsutrymme på kylapparatens samtliga fyra sidor. Kontrollera att det inte finns några föremål i ventilationsutrymmet som skulle kunna hindra luftflödet till kylkomponenterna.

Placera inte kylapparaten i stängda fack eller utrymmen utan luftflöde eller med bara minimalt luftflöde.

- Se till att ventilationsspringorna inte täcks över.

- Fyll inte innerfacket med vätskor eller is.

- Doppa aldrig ned apparaten i vatten.

- Skydda apparaten och kablarna mot hetta och fukt.

3 Leveransomfattning

• Kylbox BordBar TB15
• Anslutningskabel för 12 V---anslutning

4 T i l l b e h ö r

Om apparaten ansluts till växelspänningsnätet rekommenderar vi att följande likriktare används:

Tillgängliga som tillbehör (ingår inte i leveransen)

- 220 – 240 V\~ : CoolPower EPS817

5 Ändamålsenlig användning

Kylboxen är lämpad för mobil användning. Den kan kyla ner livsmedel eller hålla dem kalla eller varma.

Apparaten är avsedd för 12 V---elsystem i bilar (cigarettändare), båtar eller husbilar.

Kylapparaten är avsedd för camping.

Apparaten måste skyddas mot regn.

AKTA! Hälsorisk!

Kontrollera om apparatens kyleffekt motsvarar kravet för de livsmedel eller mediciner du vill hålla kalla.

6 Teknisk beskrivning

Kylboxen kan användas för att kyla ner livsmedel till max. 20 °C under omgivnings-temperaturen eller för att hålla dem varma vid upp till max. 65 °C.

En batterivakt i apparaten skyddar fordonsbatteriet mot urladdning.

Reglage

Pos. påbild 1, sida 3		Beteckning
1 Ventilationsöppningar
2	L	E	D	L	O	W
	Blinkar när batterivakten har stängt av apparaten på grund av för låg spänning
	Tänds när batterivakten är aktiverad och apparaten används
3 Skjutreglage för batterivaktenON: Batterivakt aktiveradOFF: Batterivakt avstängd
4	L	E	D	C	O	L
	Lyser grönt när apparaten används för kylning
5	L	E	D	H	O	T
	Lyser rött när apparaten används för uppvärmning
6 Skjutreglage för driftsättCOLD: Apparaten i kyllägeOFF: Apparaten är avstängdHOT: Apparaten i uppvärmningsläge

7 A n v ä n d n i

WARNING! Brandrisk

• Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av apparaten.
• Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten.

OBSERVERA!

• Se till att det endast finns föremål resp. varor i kylboxen som får kylas till den inställda temperaturen.
• Se till att vätskor eller matvaror i glasbehållare inte kyls ned för mycket. Vätskor expanderar under frysning. Glasbehållarna kan då gå sönder.

ANVISNING

Innan den nya kylapparaten tas i drift ska den, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa (se även kapitel "Rengöring och skötsel" på sidan 90).

Fästa apparaten på sätet

▶ Dra ut fästskenan på apparatens baksida tills den hakar fast (bild 2 A, sida 3).
▶ Ställ apparaten på ett säte (passagerarsäte eller bakre mellansäte).
▶ Skjut apparaten mot ryggstödet så att fästskenan skjuts in mellan sittyta och tryggstöd.

Trä säkerhetsbältet genom en av bältesfästena och spänn fast apparaten:

- Främre bältesfäste (bild 2 B eller C, sida 3)

- Nedre bälstesfäste (bild 2 D, sida 3)

ANVISNING

Tryck på låsknappen på undersidan av apparaten för att skjuta in fästskenan.

Slå på och stänga av apparaten

▶ Anslut 12 V-anslutningskabeln till cigarettuttaget eller ett 12 V-uttag i fordonet.
▶För skjutreglaget till önskat läge.
√Kylboxen startar och kyler eller värmer facket.

√Motsvarande lysdiod tänds.
▶Dra ur kontakten om du vill ta kylboxen ur drift.

Använda batterivakten

▶ Aktivera batterivakten om du driver apparaten via fordonets 12 V-nät.
▶Stäng av batterivakten om du driver apparaten med en nätlikriktare (tillbehör) via växelspänningsnätet.

8 Rengöring och skötsel

WARNING! Livsfara p.g.a. elchock

Koppla alltid bort apparaten från elnätet före rengöring och skötsel.

OBSERVERA! Risk för sakskador!

• Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.
• Använd inga skarpa rengöringsmedel eller hårda föremål vid rengöring, det kan skada kylapparaten.

▶Rengör apparaten då och då in- och utvändigt med en fuktig trasa.
Kontrollera att luftnings-/ventilationsöppningarna är rena från damm och annat smuts så att värmen i vid användning kan avledas ordentligt så att produkten inte skadas.

9 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,
• en reklamationsbeskrivning/felbeskrivning.

10 Felsökning

Störning Möjlig orsak Lösning

Boxen fungerar inte (kontakten är insatt).	Det finns ingen spänning i fordonets 12 V-uttag.	På de flesta fordon finns det ingen spänning i cigarettuttaget om tändningen inte har slagits på.
Boxen kyler inte (kontakten är insatt).	Invändig fläkt eller kylelement defekt.	Reparationer får endast utföras av auktoriserad kundservice.
Anslutning till 12 V-uttag : Tändningen är påslagen men kylboxen fungerar inte.	Hållaren på ciga- rettuttaget är smutsig. Det ger dålig elektrisk kontakt.	Om stickkontakten till kylboxen blir mycket varm i cigarettuttaget, måste antingen hållaren rengöras eller så är stickkontakten möjligtvis inte korrekt ansluten.
	12 V-uttagets säkring trasig.	Byt ut 12 V-uttagets (bild 3 , sida 4) säkring (5 A).
	Fordonets säkring utlöst.	Byt ut fordonets säkring för 12 V-uttaget (normalt 15 A, se fordonets instruktionsbok).

11 Avfallshantering

▶Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

12 Tekniska data

	BordBar TB15
Artikel-nr: 9600000489
Anslutningsspänning: 12 V---
Effektbehov: 40 W
BatterivaktFrånkopplingsspänning:Återinkopplingsspänning:	11,7 V13,1 V
Kyleffekt: Max. 20 °C under omgivningstemperatur
Värmeeffekt: 65 °C (inomhustemperatur)
Bruttovolym: 15 l
Klimatklass: N, T
Vikt: 5,2 kg
Provning/certifikat:	CE E4
