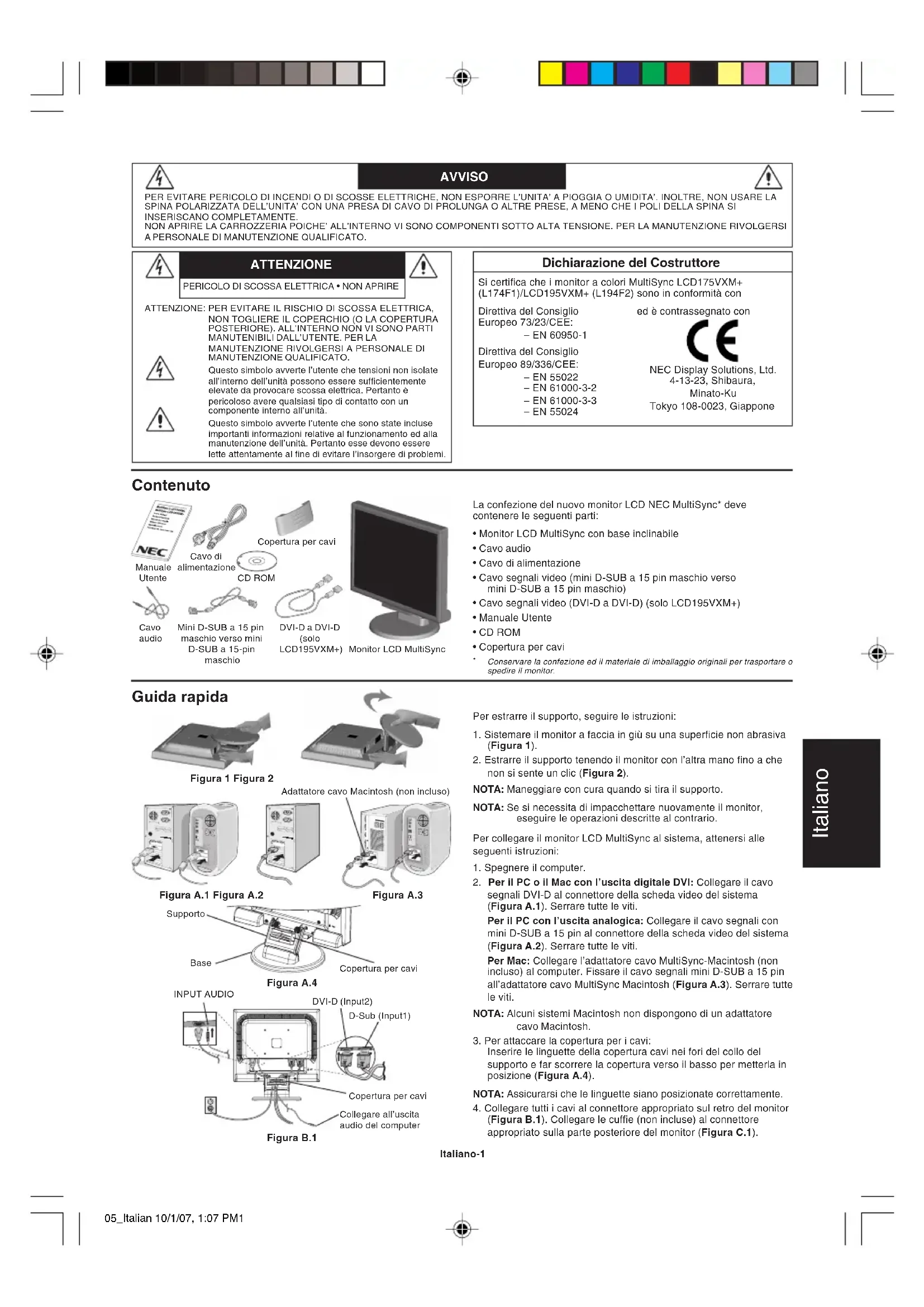

MANUALE UTENTE MultiSync LCD195VXM+ NEC

  • Cavo di alimentazione
  • Cavo segnali video (mini D-SUB a 15 pin maschio verso mini D-SUB a 15 pin maschio)

Conservare la confezione ed il materiale di imballaggio originali per trasportare ospedire il monitor.ManualeUtente Cavo audioCavo dialimentazioneMini D-SUB a 15 pinmaschio verso miniD-SUB a 15-pinmaschioDVI-D a DVI-D(soloLCD195VXM+)Monitor LCD MultiSyncCD ROM Guida rapida Per estrarre il supporto, seguire le istruzioni:

1. Sistemare il monitor a faccia in giù su una superficie non abrasiva

2. Estrarre il supporto tenendo il monitor con l’altra mano fino a che

non si sente un clic (Figura 2). NOTA: Maneggiare con cura quando si tira il supporto. NOTA: Se si necessita di impacchettare nuovamente il monitor, eseguire le operazioni descritte al contrario. Per collegare il monitor LCD MultiSync al sistema, attenersi alle seguenti istruzioni:

1. Spegnere il computer.

2. Per il PC o il Mac con l’uscita digitale DVI: Collegare il cavo

segnali DVI-D al connettore della scheda video del sistema (Figura A.1). Serrare tutte le viti. Per il PC con l’uscita analogica: Collegare il cavo segnali con mini D-SUB a 15 pin al connettore della scheda video del sistema (Figura A.2). Serrare tutte le viti. Per Mac: Collegare l’adattatore cavo MultiSync-Macintosh (non incluso) al computer. Fissare il cavo segnali mini D-SUB a 15 pin all’adattatore cavo MultiSync Macintosh (Figura A.3). Serrare tutte le viti. NOTA: Alcuni sistemi Macintosh non dispongono di un adattatore cavo Macintosh.

3. Per attaccare la copertura per i cavi:

Inserire le linguette della copertura cavi nei fori del collo del supporto e far scorrere la copertura verso il basso per metterla in posizione (Figura A.4). NOTA: Assicurarsi che le linguette siano posizionate correttamente.

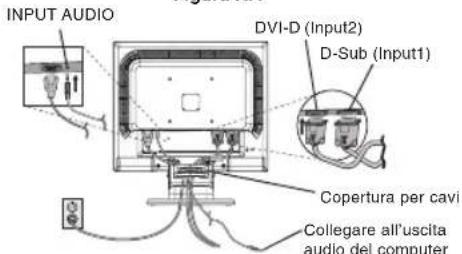

4. Collegare tutti i cavi al connettore appropriato sul retro del monitor

(Figura B.1). Collegare le cuffie (non incluse) al connettore appropriato sulla parte posteriore del monitor (Figura C.1). Figura A.1 Figura A.2 Adattatore cavo Macintosh (non incluso)Copertura per cavi Figura 1 Figura 2 Figura A.3 Base SupportoCopertura per cavi Figura A.4 INPUT AUDIOD-Sub (Input1)DVI-D (Input2)Copertura per caviCollegare all’uscitaaudio del computer Figura B.1 05_Italian 10/1/07, 1:07 PM1Italiano Italiano-2 Controlli I tasti OSM (On-Screen Manager) sulla parte anteriore del monitor hanno le seguenti funzioni:

1. Funzioni principali tasti

Visualizzazione OSM. Collegamento alla finestra di regolazione luminosità. Visualizzazione OSD nulla Collegamento alla finestra di regolazione del volume. Visualizzazione OSD (fase di selezione icone) Si passa allo fase di regolazione. Il cursore va a sinistra. Il cursore va a destra. Visualizzazione OSD (fase di regolazione) Si passa allo fase di selezione icone. Diminuzione valore regolazione oppure il cursore va a sinistra per effettuare la regolazione. Aumento valore di regolazione oppure il cursore per la regolazione va a destra. SELECT

Seleziona il segnale di ingresso. Operazione di Reset. Commutatore mute off/on nella finestra di regolazione volume. 1<->2/RESET Pulsante Figura C.1 Pulsante dialimentazione Figura TS.1 Figura R.1 Superficie non abrasiva Figura R.2 Figura R.3 Peso del gruppo LCD: 3,8 kg - LCD175VXM+ (MAX)5,0 kg - LCD195VXM+ (MAX) Specifiche tecniche Sostituire le vitiSerrare tuttele viti100 mmSpessore dellastaffa (braccio)2.0 ~ 3.2 mm

5. Collegare un’estremità del cavo di alimentazione al monitor e l’altra

estremità alla presa di alimentazione. Collocare il cavo segnali video, il cavo audio e il cavo di alimentazione nella copertura cavi (Figura B.1). NOTA: Regolare la posizione del cavo posizionato sotto la copertura cavi per evitare danni al cavo stesso o al monitor. NOTA: Fare riferimento alla sezione “Attenzione” di questo manuale per una scelta corretta del cavo di alimentazione.

6. Accendere il monitor con il pulsante di alimentazione, posto sulla

parte anteriore, e il computer (Figura C.1).

7. La regolazione automatica No-touch regola automaticamente il

monitor sulle impostazioni ottimali al momento della configurazione iniziale per la maggior parte delle temporizzazioni. Per ulteriori regolazioni, usare i seguenti controlli OSM:

  • Regolazione automatica del contrasto
  • Auto Aggiust Fare riferimento alla sezione Controlli di questo Manuale Utente per una descrizione completa di questi controlli OSM. NOTA: In caso di problemi fare riferimento alla sezione Ricerca guasti di questo Manuale utente. Sollevare ed abbassare lo schermo del monitor Il monitor può essere sollevato o abbassato. Per sollevare o abbassare lo schermo, appoggiare le mani su entrambi i lati del monitor e sollevarlo o abbassarlo all’altezza desiderata (Figura RL.1). NOTA: Sollevare e abbassare con cautela lo schermo del monitor. Inclinazione Afferrare con le mani i due lati dello schermo del monitor e inclinarlo a piacere (Figura TS.1). Rimozione del supporto monitor per il montaggio Per predisporre il monitor a un diverso montaggio:

1. Scollegare tutti i cavi.

2. Sistemare il monitor verso il basso su una superficie non abrasiva

3. Togliere le 4 viti che fissano il monitor al supporto e sollevare il

supporto come illustrato (Figura R.2). Il monitor ora è pronto per essere montato in modo diverso.

4. Collegare il cavo di alimentazione c.a. ed il cavo segnali al retro

del monitor (Figura R.3).

5. Per rimontare sul supporto, ripetere queste operazioni nell’ordine

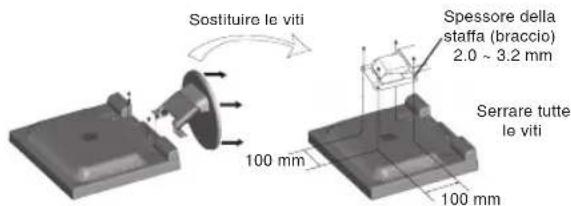

inverso. NOTA: Utilizzare esclusivamente un metodo di montaggio alternativo compatibile VESA. NOTA: Rimuovere con cautela il supporto del monitor. Collegamento di un braccio flessibile Il monitor LCD è progettato per essere utilizzato con il braccio flessibile. Quando si effettua il montaggio utilizzare le viti allegate (4pcs), come indicato nella Figura. Per soddisfare i requisiti di sicurezza, il monitor deve essere montato ad un braccio in grado di garantire la stabilità necessaria in base al peso del monitor. Il monitor LCD deve essere utilizzato esclusivamente con un braccio di tipo approvato (per es. marca GS). 100 mm Figura RL.1 4 VITI (M4)Profondità MAX:LCD175VXM+ - 7,0 mmLCD195VXM+ - 8,5 mmSe si utilizza un’altra vite,verificare la profonditàdel foro. 05_Italian 10/1/07, 1:07 PM2Italiano Italiano-3 Sottomenu (icona Seleziona) Sottomenu (Regolazione) Premere il tasto “SELEZIONA” Strumento di esempio: Premere il tasto “SELEZIONA” Premere il tasto “SELEZIONA” Menu principale (icona Seleziona, ingresso analogico) Menu principale (Regolazione) Premere il tasto “SELEZIONA” Regolazione utilizzando “–” o “+” Regolazione utilizzando “–” o “+”

Premereil tasto“SELEZIONA”Premere“–” o “+”Premere“–” o “+” AUDIO Controlla il volume acustico degli altoparlanti e delle cuffie. Per annullare il suono dell’altoparlante, premere il tasto 1<->2/RESET. LUMINOSITÀ Regola la luminosità dell’immagine e dello schermo. CONTRASTO Regola la luminosità dell’immagine in relazione allo sfondo. AUTO-CONTRASTO (solo ingresso analogico) Regola l’immagine visualizzata per input video non standard. REGOLAZIONE AUTOM. (solo ingresso analogico) Regola automaticamente la posizione immagine, la dimensione orizzontale e la regolazione di precisione. SIN./DEST. (solo ingresso analogico) Controlla la posizione orizzontale dell’immagine all’interno dell’area di visualizzazione dell’LCD. GIÙ/SU (solo ingresso analogico) Controlla la posizione verticale dell’immagine all’interno dell’area di visualizzazione dell’LCD. DIMENSIONE ORIZZ. (solo ingresso analogico) Regola la dimensione orizzontale aumentando o diminuendo questa impostazione. FINE (solo ingresso analogico) Migliora messa a fuoco, nitidezza e stabilità dell’immagine, aumentando o diminuendo questa impostazione.

SISTEMI DI CONTROLLO COLORE

Grazie a quattro predisposizioni di colore (9300/7500/sRGB/ UTENTE/NATIVO) è possibile selezionare l’impostazione colore desiderata. Le impostazioni predefinite di colore sRGB e NATIVO sono impostazioni standard e non possono essere modificate. COLORE ROSSO Aumenta o diminuisce il rosso. La modifica comparirà sullo schermata. COLORE VERDE Aumenta o diminuisce il verde. La modifica comparirà sullo schermata. COLORE BLU Aumenta o diminuisce il blu. La modifica comparirà sullo schermata. STRUMENTO Selezionando STRUMENTO è possibile ottenere il sottomenu.
