Caractéristiques techniques	Écran LCD 19 pouces, résolution 1280 x 1024, temps de réponse 5 ms, luminosité 250 cd/m², contraste 1000:1
Connectivité	VGA, DVI-D
Utilisation	Idéal pour un usage bureautique, navigation internet, et applications multimédia
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Conforme aux normes de sécurité CE, RoHS
Informations générales	Panneau LCD avec technologie TFT, angle de vision 160° horizontal/140° vertical

FOIRE AUX QUESTIONS - MultiSync LCD195VXM+ NEC

Comment connecter le moniteur NEC MultiSync LCD195VXM+ à mon ordinateur ?

Pour connecter votre moniteur, utilisez un câble VGA ou DVI. Branchez une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre extrémité à l'entrée correspondante du moniteur.

Que faire si l'écran reste noir après la connexion ?

Vérifiez que le moniteur est bien allumé et que le câble est correctement branché. Essayez de changer la source d'entrée en utilisant le bouton d'entrée sur le moniteur.

Comment ajuster la luminosité et le contraste du moniteur ?

Utilisez les boutons situés sur le panneau avant du moniteur pour accéder au menu OSD. De là, vous pouvez ajuster la luminosité et le contraste selon vos préférences.

Le moniteur affiche des couleurs étranges, que faire ?

Vérifiez les paramètres de couleur dans le menu OSD. Vous pouvez également essayer de réinitialiser les paramètres par défaut du moniteur.

Comment nettoyer l'écran du moniteur NEC MultiSync LCD195VXM+ ?

Utilisez un chiffon doux et non pelucheux légèrement humide avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs.

Le moniteur n'est pas détecté par l'ordinateur, que faire ?

Assurez-vous que le moniteur est allumé et que le câble est bien connecté. Essayez de redémarrer votre ordinateur ou de tester le moniteur avec un autre ordinateur.

Comment changer la résolution de l'écran ?

Accédez aux paramètres d'affichage de votre système d'exploitation et sélectionnez la résolution recommandée pour le moniteur NEC MultiSync LCD195VXM+.

Le moniteur fait des bruits étranges, est-ce normal ?

Des bruits légers peuvent être normaux, mais si le bruit est fort ou constant, débranchez le moniteur et contactez le service client pour obtenir de l'aide.

Où puis-je trouver le manuel d'utilisation du NEC MultiSync LCD195VXM+ ?

Le manuel d'utilisation est disponible sur le site Web de NEC sous la section de support. Vous pouvez le télécharger au format PDF.

Comment activer le mode d'économie d'énergie du moniteur ?

Le mode d'économie d'énergie s'active automatiquement lorsque le moniteur ne détecte pas de signal. Vous pouvez également le configurer via le menu OSD.

Que faire si le moniteur ne s'allume pas du tout ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de brancher le moniteur sur une autre prise électrique.

MODE D'EMPLOI MultiSync LCD195VXM+ NEC

Ce symbole prévient l'utilisateur qu'une tension non isolée dans l'appareil peut être suffisante pour provoquer une électrocution. Il est donc dangereux d'établir le moindre contact avec une jupe dans cet appareil.

Ce symbole prévient l'utilisateur que des documents importants sur l'utilisation et le dépannage de cet appareil ont été inclus. Ils doivent donc être lus attentivement pour émettre tout problème.

Déclaration du constructeur

Nous certifions par le présent document que les moniteurs couleur MultiSync LCD175VXM+ (L174F1)/LCD195VXM+ (L194F2) sont conformes à

la directive européenne 73/23/EEC :

-EN60950-1

la directive européenne 89/336/EEC:

-EN55022 -EN61000-3-2 -EN61000-3-3 -EN55024

sous la marque suivante :

Manuel de l'utilisateur

Cordon

cordon d'alimentation CD-ROM

Cable audio

Mini D-SUB male 5 broches vers mini D-SUB male 15 broches

Cache-cables

DVI-D vers DVI-D

Adaptateur de câble pour Macintosh (non inclus)

L'emballage* de votre nouveau moniteur LCD MultiSync NEC doit contenir les éléments suivants :

• Monitor LCD MultiSync avec socle inclinable Cable audio Cordon d'alimentation Cable de signal video (mini-connecteur D-SUB male 15 broches vers mini-connecteur D-SUB male 15 broches) Cable de signal video (DVI-D vers DVI-D) (LCD195VXM+ uniquely)
• Manuel de l'utilisateur CD-ROM
• Cache-cables N'oubliez pas de conserver la boîte et le matériel d'emballage d'origine pour le cas où vous serez amené à transporter ou expédier le moniteur.

Pour tirer le support, suivez les instructions suivantes :

1. Placez le moniteur face vers le bas sur une surface non abrasive (Figure 1).
2. Tirez sur le support tout en maintenant le moniteur avec l'autre main, jusqu'à ce que vous entendiez un clic en provenance du support (Figure 2).

REMARQUE: Manipulez le moniteur avec soin en tirant le support.

REMARQUE: Inversez cette procédure si vous devez remettre le moniteur dans son emballage.

Pour connecter le moniteur LCD MultiSync à votre système, suivez ces instructions :

1. Éteignez votre ordinateur.
2. Pour un PC ou un Mac équivalent d'une sortie numérique DVI : Branchez le câble vidéo du connecteur de la carte graphique de votre système (Figure A.1). Serrez toutes les vis. Pour un PC équivalent d'une sortie analogue : branchez le mini- connecteur D-SUB à 15 broches du câble vidéo sur le connecteur de la carte vidéo de votre ordinateur (Figure A.2). Serrez toutes les vis. Pour un Mac : Branchez l'adaptateur de câble (non fourni) pour Macintosh du MultiSync à l'ordinateur. Branchez le câble signal mini D-SUB à 15 broches à l'adaptateur de câble MultiSync pour Macintosh (Figure A.3). Serrez toutes les vis.

REMARQUE: Certains systèmes Macintosh n'ont pas besoin d'adaptateur de cable. 3. Pour fixer le cache-cables : Insérez les attaches du cache-cables dans les orifices du col du support et faites glisser le cache-cables vers le bas pour le mettre en place (Figure A.4).

REMARQUE: Veuillez vous assurer que les attaches sont solidement fixées. 4. Reliez tous les cables au connecteur approprié à l'arête du moniteur (Figure B.1). Branchez les écouteurs (non fournis) au connecteur approprié à l'arête du moniteur (Figure C.1).

Figure C.1

Figure RL.1

Figure R.1

Figure R.2

Figure R.3

Figure TS.1

4-VIS (M4)

Profondeur MAXI.

LCD175VXM+ - 7.0 mm LCD195VXM+ - 8.5 mm Si you utilise d'autres vis, vérifie la profondeu du trou.

Poids de l'assemblage du LCD : 3,8 kg - LCD175VXM+ (MAXI.) 5,0 kg - LCD195VXM+ (MAXI.)

1. Connectez une extrémité du cordon d'alimentation au moniteur et l'autre à la prise de courant. Mettez le cable du signal video, le cable audio et le cordon d'alimentation dans le cache-cables (Figure B.1).

REMARQUE: Régalez l'emplacement du cable situé sous le cache-cables pour éviter de l'endommager ou d'endommager le moniteur.

REMARQUE: Veuillez vous reporter à la section Attention de ce manuel pour le choix d'un cordon d'alimentation adapté.

1. Allumer le moniter avec le bouton d'alimentation situé à l'avant (Figure C.1) ainsi que l'ordinateur.
2. Le réglage automatique sans intervention applique automatiquement au moniter, pour la plupart des résolutions, les paramétres optimaux en fonction de la configuration initiale. Pour des réglages supplémentaires, utilisez les commandes OSM suivantes:
3. Contraste automatique
4. Réglement Automatique

Reportez-vous à la section Commandes de ce manuel de l'utilisateur pour une description complète de ces commandes OSM.

REMARQUE: Si vous rencontrez le moins des problèmes, veuillez vous référer à la section Résolution des problèmes de ce manuel.

Élévation et abaissement de l'écran du moniteur

Le moniteur peut être élevé ou abaisse. Pour élever ou abaisser l'écran, placez les mains de chaque côté du moniteur et élevez ou abaissez ce dernier à la hauteur qui vous convient (Figure RL.1).

REMARQUE: Manipulez l'écran avec précaution lorsque vous l'élevez ou l'abaissez.

Inclinaison

Tenez les deux côtés de l'écran du moniteur et ajustez manuellement l'inclinaison souhaitée (Figure TS.1).

Dépose pour montage du support du moniteur

Pour préparer le moniteur en vue d'un autre montage :

1. Déconnectez tous les câbles.
2. Placez le moniteur face vers le bas sur une surface non abrasive (Figure R.1).
3. Retirez eur est maintenant prêt pour un montage différent.
4. Connectez le cordon d'alimentation CA et le câble de signal à l'arête du moniteur (Figure R.3).
5. Inversez cette procédure pour fixer à nouveau le support.

REMARQUE: Utilisez uniquement une méthode de montage alternative compatible VESA.

REMARQUE: Manipulez avec soin, en retenant le support du moniteur.

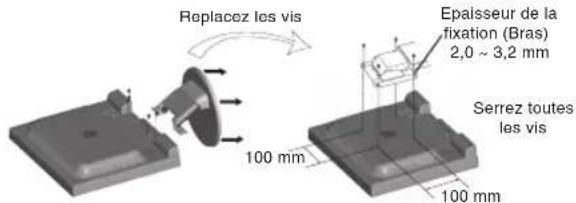

Raccordement d'un bras flexible

Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. Veuillez utiliser les vis fournies (4) comme indiqué dans l'image lors de l'installation. Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS).

Fonctionnement des boutons de commandes OSM (On-screen Manager - Gestionnaire à l'écran) sur la face avant du moniteur :

1. Fonction de base en pressant chaque touche Français-2

Bouton	SELECT	-	+	1<-2/RESET
Aucun affichage OSD Raccou créçant la finétique de réglage de la luminosité.				Sélection du signal d'entrée.
Affichage de l'OSD (Phase de sélection d'icone)	Aller vers la phase de réglage.	le curseur va vers la gauche, le	curseur va vers la droite.
Affichage de l'OSD (phase de réglage)	Aller vers la phase de sélection de l'icone.	Réglo en diminuant la valeur ou le curseur de réglage va vers la gauche.	Réglo en augmentant la valeur ou le curseur de réglage va vers la droite.	Opération de réinitialisation. Muet (marche/arret) bascule vers la fenêtre de réglage du volume.

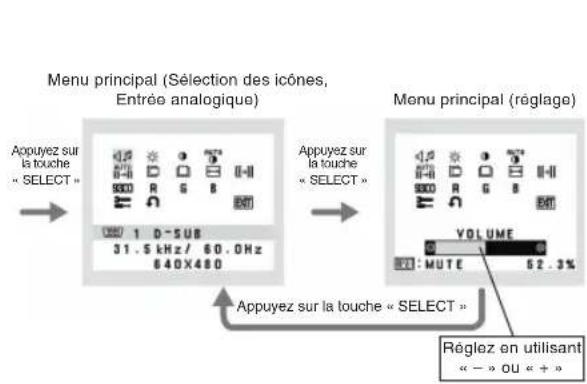

2. Structure du menu OSM

Règle le volume des haut-parleurs et du casque. Pour permettre le mode sourdine du haut-parleur, appuyez sur la touche 1<-2/RESET.

Luminosite

Régler la luminosité globale de l'image et du fond de l'écran.

Contraste

Règle la luminosité de l'image en fonction du fond.

AUTO contraste AUTO. (entrée analogue uniquement)

Régule l'image affichée pour des entrées vidéo non standard.

Autre réglage AUTO. (entrée analogue uniquement)

Règle automatiquement la position de l'image, la dimension horizontale et la finesse.

Gauche/droite (entree analogue uniquement)

Contrôle la position horizontale de l'image dans la zone d'affichage du LCD.

Contrôle la position verticale de l'image dans la zone d'affichage du LCD.

Largeur (entrée analogue uniquement)

Règle la largeur par l'augmentation ou la diminution de ce paramètre.

Finesse (entrée analogue uniquement)

Améliore le point, la clarté et la stabilité de l'image par augmentation ou diminution de ce paramètre.

9300 Systémes de controle des couleurs

Quatre préreglages de couleur (9300/7500/sRVB/UTILISATEUR/NATIVE) déterminant le réglage de couleur souhaité. Les préreglages des couleurs, sRVB et NATIVE, sont des préreglages standard et ne peuvent pas être modifiés.

Couleur ROUGE

Augmente ou diminue le Rouge. La modification sera visible à l'écran.

Augmente ou diminue le Vert. La modification sera visible à l'écran.

Augmente ou diminue le Bleu. La modification sera visible à l'écran.

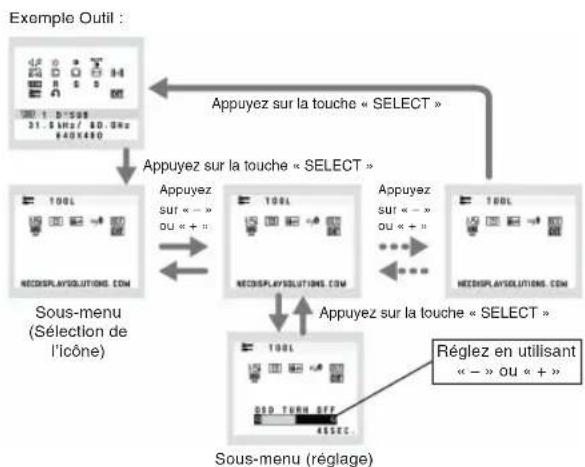

OUTIL

La sélection de l'option OUTIL vous permet d'entrer dans le sous-menu.

Préréglage USINE

En choisissant Preréglage usine, vous pouvez rétablir les réglages d'usine pour tous les paramètres des commandes OSM. Maintenez le bouton RESET enfoncé plusieurs secondes pour qu'il prenne effet. Il est possible de réinitialiser individuellement des réglages en mettant la commande concernée en surbrillance et en appuyant sur le bouton RESET.

EXT EXIT sortie)

La sélection du bouton EXIT vous permet de quitter le menu de l'OSM, ou un sous-menu.

Les menus des commandes OSM sont disponibles en neuf langues.

Extinction de l'osm

Le menu des commandes OSM restera à l'écran aussi longtemps qu'il sera utilisé. Dans le sous-menu Extinction OSM, vous pouvez désigner la durée d'attente du moniteur entre la première pression de touche et l'extinction du menu des commandes OSM. Les prédéfinis sont situés entre 10 et 120 secondes, par pas de 5 secondes.

Verrouilage OSM

Cette commande bloque totalement l'accès à toutes les fonctions de commande OSM en dehors de la luminosité et du contraste. Toute tentative d'activation de commande OSM lorsque ce dernier est en mode verrouillé provoque l'apparition d'un écran informant que les commandes OSM sont verrouillées. Pour activer la fonction de verrouillage de l'OSM, maintenez enfoncés en même temps le bouton « 1←>2/ RESET » et la touche « + ». Pour désactiver le verrouillage de l'OSM, maintenez enfoncés en même temps le bouton « 1←>2/ RESET » et la touche « + »

Si MARCHE est sélectionné, un message apparaitra sur l'écran après 30 secondes, vous signalant que la résolution n'est pas optimale.

Active ou DÉactive le contrôle et la communication bidirectionnels du moniteur.

Informationécran

Indique le nom du modèle et les numéros de série de votre moniteur.

Avertissements OSM

Les menus Avertissements OSM disparaissent avec le bouton SELECT.

PAS DE SIGNAL: Cette fonction vous avertit quand il n'y a pas de signal. Avec mise sous tension du monitre, ou s'il y a modification du signal d'entrée ou encore s'il n'y a pas de signal videoe actif, la fenêtre Pas de signal apparait.

ERREUR DE RÉSOLUTION: Cette fonction vous avertit de l'utilisation en résolution optimisée. APRÈS la mise sous tension, ou en cas de changement du signal d'entrée, ou si le signal video ne possède pas la résolution appropriée, la fenêtre Notification de résolution s'affiche. Cette fonction peut être désactivée dans le menu OUTIL.

HORS LIMITE: Cette fonction affiche un conseil sur la résolution optimisée et le taux de rafraîchissement recommendés. À propos la mise sous tension ou en cas de modification du signal d'entrée ou encore si le signal video ne possède pas la résolution appropriée, le menu Hors limites s'affiche.

Françals-3
